BEDIENUNGSANLEITUNG HL3000GM SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr. 5905509902 / 5905510902 AusgabeNr. 5905509902_0001 Rev.Nr. 03/01/2025 HL2200GM HL3000GM

Meterholzspalter Originalbetriebsanleitung

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme das Handbuch lesen Unfallsichere Schuhe benutzen Arbeitshandschuhe verwenden Gehörschutz und Schutzbrille benutzen Schutzhelm benutzen Rauchverbot im Arbeitsbereich Kein Hydrauliköl auf den Boden laufen lassen Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben! Entsorgen Sie das Altöl ordnungsgemäß (Altölsammel stelle vor Ort). Es ist verboten, Altöl in den Boden abzulassen oder mit Abfall zu vermischen. Entfernen Sie verklemmte Stämme nicht mit Ihren Händen. Es ist verboten, Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu verändern. Achtung! Vor Reparatur-, Wartungs- und Reinigungs arbeiten Motor abstellen und Netz- stecker ziehen.www.scheppach.com

Schnitt- und Quetschgefahr; niemals gefährliche Berei che berühren, wenn sich das Spalt- messer bewegt. Hochspannung, Lebensgefahr! Maschine darf nur von einer Person bedient werden! Oil Oil

Entlüfterschraube vor Arbeitsbeginn circa 2 Umdrehungen lösen. Vor Transport schließen. Vorsicht! Bewegte Werkzeuge! Gerät nicht liegend transportieren! Zutritt verboten für Unbefugte Zwei Arbeitsgeschwindigkeiten:

1. Niedrige Geschwindigkeit und volle Spaltkraft

2. Hohe Geschwindigkeit und reduzierte Spaltkraft

m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung .......................................... 11

9. Aufbau / Vor Inbetriebnahme .................................................... 13

16. Entsorgung und Wiederverwertung .......................................... 18

16. Gelenkwellenende Antriebsfahrzeug

19. Ölablassschraube

A. Spalter B. Haltearm C. Stammheber D. Haltehaken E. Gelenkwellenschutztopf F. Beipackbeutel (a,b,c,d,e,f) G. Zusätzliches Transportrad H. Bedienungsanleitung

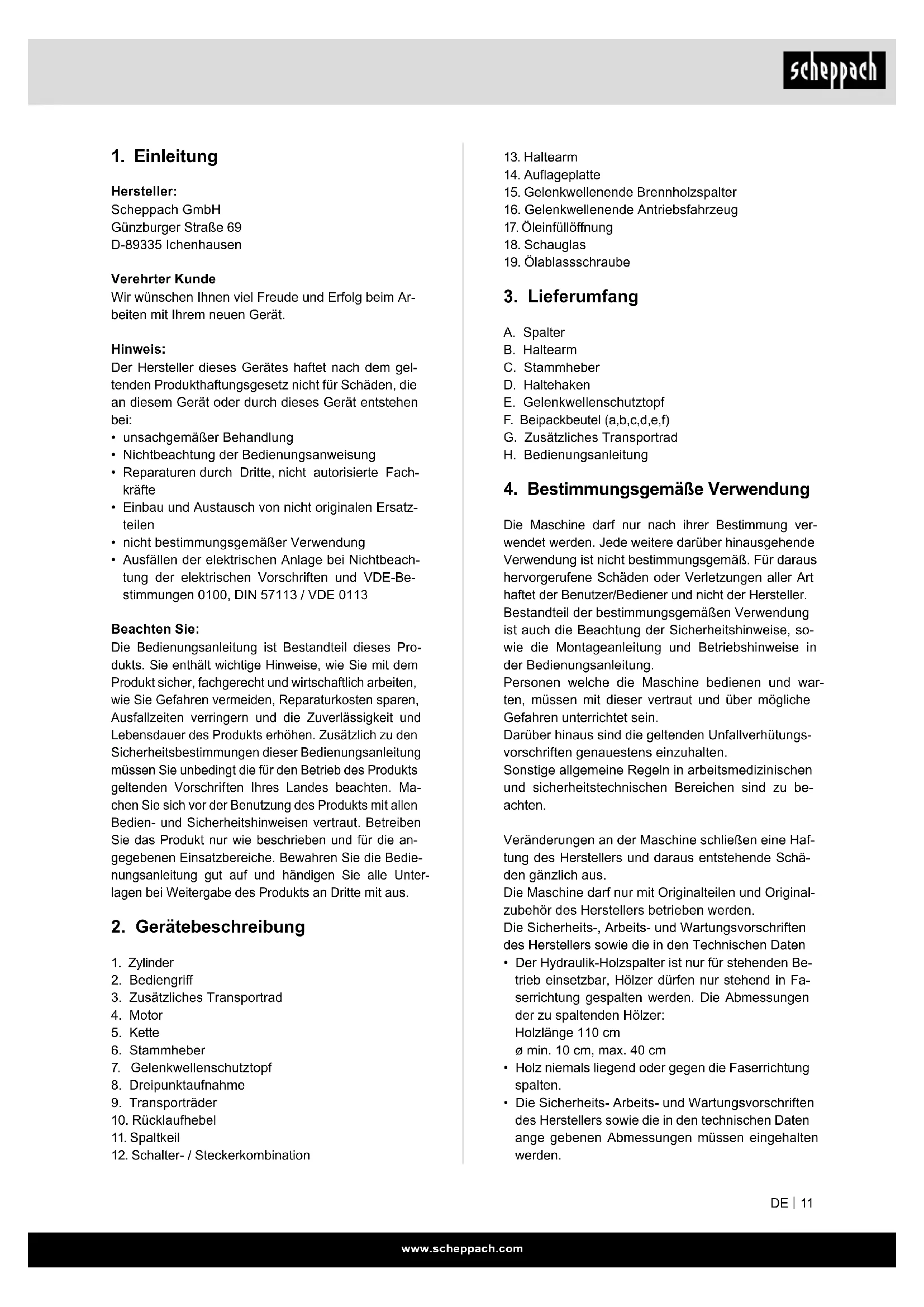

4. Bestimmungsgemäße Verwendung

Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, so- wie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen welche die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Die Maschine darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten

• Der Hydraulik-Holzspalter ist nur für stehenden Be- trieb einsetzbar, Hölzer dürfen nur stehend in Fa- serrichtung gespalten werden. Die Abmessungen der zu spaltenden Hölzer: Holzlänge 110 cm ø min. 10 cm, max. 40 cm

• Holz niemals liegend oder gegen die Faserrichtung spal ten.

• Die Sicherheits- Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten ange gebenen Abmessungen müssen eingehalten werden.

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Die Bedienungsanleitung ist Bestandteil dieses Pro- dukts. Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten. Ma- chen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betreiben Sie das Produkt nur wie beschrieben und für die an- gegebenen Einsatzbereiche. Bewahren Sie die Bedie- nungsanleitung gut auf und händigen Sie alle Unter- lagen bei Weitergabe des Produkts an Dritte mit aus.

2. Gerätebeschreibung

3. Zusätzliches Transportrad

7. Gelenkwellenschutztopf

8. Dreipunktaufnahme

• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachkräf- ten aus geführt werden.

• Sämtliche Schutz- und Sicherheitseinrichtungen müs sen nach abgeschlossenen Reparatur- und Wartungs arbeiten sofort wieder montiert werden.

• Beim Verlassen des Arbeitsplatzes den Motor ausschal ten. Netzstecker ziehen!

6. Zusätzliche Sicherheitshinweise

• Der Holzspalter darf nur von einer einzelnen Per- son be dient werden.

• Tragen Sie Schutzausrüstung (Schutzbrille/-visier, Hand schuhe, Sicherheitsschuhe), um sich vor mögli chen Ver letzungen zu schützen.

• Niemals Stämme spalten, die Nägel, Draht oder andere Gegen stände enthalten.

• Bereits gespaltenes Holz und Holzspäne erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Ge fahr des Stolperns, Ausrutschens oder Hinfallens. Hal ten Sie den Arbeitsbereich immer ordentlich.

• Niemals bei eingeschalteter Maschine die Hände auf sich bewegende Teile der Maschine legen.

• Spalten Sie nur Holz mit einer maximalen Länge von 110 cm. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Her- steller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Restrisiken Die Maschine ist nach dem Stand der Technik und den an erkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das Spalt werkzeug bei unsachgemäßer Führung oder Au age des Holzes.

• Verletzungen durch das wegschleudernde Werk- stück bei unsachgemäßer Halterung oder Führung.

• Gefährdung durch Strom bei Verwendung nicht ord nungs ge mäßer Elektroanschlussleitungen.

• Des Weiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die Sicher heitshinweise und die Bestimmungsgemäße Verwen dung, sowie die Bedienungsanweisung ins- gesamt be ach tet werden.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Die zutre󰀨enden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheits- technischen Regeln müssen beachtet werden.

• Die Maschine darf nur von Personen genutzt, ge- wartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Verände run gen an der Maschine schließen eine Haftung des Her stellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Ori- ginal-Werkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultieren- de Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise

WARNUNG: Wenn Sie Elektrowerkzeuge verwen- den, sollten Sie die nachstehenden grundlegen- den Sicherheitsvorkehrungen befol gen, um so das Risiko von Feuer, elektrischem Schlag und Personenverletzungen zu reduzieren. Bitte le- sen Sie alle Anweisungen, bevor sie mit diesem Werkzeug arbeiten.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine vollzählig in lesbarem Zustand halten.

• Die Sicherheitseinrichtungen an der Maschine dür- fen nicht demontiert oder unbrauchbar gemacht werden.

• Die Sicherheitseinrichtungen an der Maschine dür- fen nicht demontiert oder unbrauchbar gemacht werden.

• Netzanschlussleitungen überprüfen. Keine fehler- haften Anschlussleitungen verwenden.

• Vor Inbetriebnahme die korrekte Funktion der Zweihand bedienung prüfen.

• Die Bedienungsperson muss mindestens 18 Jah- re alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.

• Beim Arbeiten Arbeitshandschuhe tragen.

• Vorsicht beim Arbeiten: Verletzungsgefahr für Fin- ger und Hände durch das Spaltwerkzeug.

• Zum Spalten von schweren oder unhandlichen Tei- len geeignete Hilfsmittel zum Abstützen verwenden.

• Umrüst-, Einstell- und Reinigungsarbeiten, sowie War tung und Beheben von Störungen nur bei ausge- schaltetem Motor durchführen. Netzstecker ziehen!www.scheppach.com

Druckkraft: Das Leistungsniveau der eingebauten Hydraulikpum- pe kann ein kurzzeitiges Druckniveau für eine Spalt- kraft von bis zu 22/30 Tonnen erreichen. In der Grund- einstellung werden die Hydraulikspalter werkseitig auf ein ca. 10% niedrigeres Leistungsniveau eingestellt. Aus Sicherheitsgründen dürfen die Grundeinstellun- gen vom Anwender nicht verstellt werden. Bitte beachten Sie, dass äußere Umstände wie Be- triebs- und Umgebungstemperatur, Luftdruck und Feuchtigkeit die Viskosität des Hydrauliköls beein- ussen. Zudem können Fertigungstoleranzen und Wartungsfehler das erreichbare Druckniveau beein- trächtigen.

Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus. Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den). Überprüfen Sie, ob der Lieferumfang vollstän- dig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer ver- ständigt werden. Spätere Reklamationen werden nicht anerkannt. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Gerät vertraut. Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler. Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunst- sto󰀨beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

9. Aufbau / Vor Inbetriebnahme

9.1 Dreipunktbolzen montieren

(Beipackbeutel A) (Abb. 3) Die Gewindebolzen durch die vorgesehenen Löcher stecken und von der anderen Seite jeweils mit einer M22 Mutter xieren.

• Bevor Sie Einstell- oder Wartungsarbeiten vorneh- men, lassen Sie die Starttaste los und ziehen den Netzstecker.

• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.

• Verwenden Sie das Werkzeug, das in dieser Bedie- nungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

HL2200GM HL3000GM Antrieb Gelenkw. + E-Motor Motor 400 V~ / 50Hz Aufnahmeleistung P1 5100 W 5500 W Abgabeleistung P2 4000 W 4500 W Betriebsart S6 40% Zapfwellen- /Motor- drehzahl 540 min

Phasenwender ja Maße L x B X H 1540 x 1140 x 2520 mm Holzlänge min./max. 560 - 1100 mm Holzdurchmesser min./max.

Leistung max. 22 t 30 t Zylinderhub 948 mm Vorlaufgeschwindig- keit 10,5 cm/s 12,5 cm/s Rücklaufgeschwin- digkeit 7,5 cm/s 6,7 cm/s Ölmenge 24 l 30 l Gewicht 319 kg 373 kg Technische Änderungen vorbehalten! Geräusche m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Bei Maschinenlärm über 85 dB, tragen Sie bitte einen geeigneten Gehör- schutz. Geräuschkennwerte Schallleistungspegel L

75 dB Schalldruckpegel L

55 dB Unsicherheit K WA/pA 3 dB *Betriebsart S6 40%, ununterbrochener periodischer Betrieb. Der Betrieb setzt sich aus einer Anlaufzeit, einer Zeit mit konstanter Belastung und einer Leerlauf- zeit zusammen. Die Spieldauer beträgt 10 min, die re- lative Einschaltdauer beträgt 40% der Spieldauer.www.scheppach.com

Ölstand überprüfen (Abb. 13) Die Hydraulikanlage ist ein geschlossenes System mit Öltank, Ölpumpe und Steuerventil. Überprüfen Sie den Ölstand regelmäßig vor jeder Inbetrieb- nahme. Zu niedriger Ölstand kann die Ölpumpe be- schädigen. Der Ölstand muss innerhalb der mittleren Markierung am Ölmessstab sein. Die Spaltsäule muss vor der Prüfung eingefahren sein, die Maschi- ne muss eben stehen. Drehen Sie den Ölmessstab komplett rein, um den Ölstand zu messen. E-Motor Kontrollieren Sie die Laufrichtung des Motors. Wenn sich der Spalterarm nicht in oberer Position bendet, mit Rücklaufbügel oder Handgri󰀨e, Spaltmesser in obere Position fahren. Wenn sich der Spaltarm be- reits in der obersten Position benden sollte, akti- vieren Sie durch Bewegung der beiden Hebel nach unten den Spaltmechanismus. Dadurch wird sich der Spaltarm nach unten bewegen. Im Falle, dass sich das Spaltmesser trotz betätigen der Handgri󰀨e oder des Rücklaufbügels nicht bewegen sollte, schalten Sie die Maschine sofort ab. Drehen Sie die Polwen- deeinheit in der Steckeinheit (Abb. 11 + 12), um die Drehrichtung des Motors zu ändern. Niemals den Motor in der falschen Drehrichtung laufen lassen! Dies führt unweigerlich zur Zerstö- rung des Pumpsystems und hierfür kann keine Garantie in Anspruch genommen werden. Funktionsprüfung Vor jedem Einsatz soll eine Funktionsprüfung ge- macht werden. Aktion: Ergebnis: Beide Handgri󰀨e nach unten drücken. Spaltmesser geht nach unten - bis ca. 20 cm über Tisch. Jeweils einen Hand- gri󰀨 loslassen Spaltmesser bleibt in der gewählten Position stehen. Achtung! Vor Inbetriebnahme Einfüllschraube (Abb. 19) lo- ckern. Vergessen Sie niemals die Einfüllschraube zu lo- ckern! Andernfalls, wird die sich im System bendliche Luft immer wieder komprimiert und entspannt, was zur Folge hat, dass die Dichtungen des Hy- draulikkreislaufes zerstört werden und der Holz- spalter nicht mehr benutzbar ist. In diesem Falle distanzieren sich der Verkäufer, sowie der Her- steller von jeglichen Garantieleistungen. Ein-/Ausschalten (12) Drücken Sie den grünen Knopf zum Einschalten. Drücken Sie den roten Knopf zum Ausschalten.

9.2 Gelenkwellenschutztopf (7) montieren

(Beipackbeutel B) (Abb. 4) Setzen Sie den Gelenkwellenschutztopf auf die Überstehenden Gewindestifte an der Gelenkwelle und sichern Sie diesen mit den beiden M10 Mutter.

9.3 Spalter in Arbeitsstellung bringen

(Beipackbeutel C) (Abb. 5 + 6) Spalter am Stromnetz anschließen. Achten Sie auf die Drehrichtung des Motors. Senken Sie beide Steu- erhandgri󰀨e ab, bis der Zylinder in die Führung ein- rastet. Stecken Sie die beiden L-Stifte (C) ein, um den Zylinder am Brennholzspalter zu sichern. Sichern Sie die L-Stifte in den Federnasen. Danach fahren Sie das Spaltmesser in die oberste Position und entfer- nen die Stütze. Die Stütze gut aufbewahren, da sie zu jedem Transport des Spalters benötigt wird.

9.4 Haltearm (13) montieren (Beipackbeutel D)

(Abb. 7) Sichern Sie den Haltearm mit einer Sechskantschrau- be M10x40, zwei Unterlegscheiben und einer Mutter.

9.5 Haltehaken (D) montieren (Beipackbeutel E)

(Abb. 8) Haltehaken mit 2 Sechskantschrauben und 2 Muttern am Rahmen befestigen.

9.6 Stammheber montieren (Beipackbeutel F)

(Abb. 9) Stammheber mit einer Sechskantschraube M16x100 an der Haltelasche befestigen. Kette am Spaltmesser einhaken. Zusätzliches Transportrad montieren (Abb. 10) Bringen Sie das Transportrad, wie in Abb. 10 gezeigt, an. Fixieren Sie das Rad in der oberen Bohrung mit dem Arretierstift (10a), wenn sie mit dem Spalter ar- beiten. Fixieren Sie das Rad in der unteren Bohrung beim Transport. m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

10. In Betrieb nehmen

Vergewissern Sie sich, dass die Maschine komplett und vorschriftsmäßig montiert ist. Überprüfen Sie vor jedem Gebrauch:

• Die Anschlussleitungen auf defekte Stellen (Risse, Schnitte und dergleichen),

• Die Maschine auf evtl. Beschädigungen,

• Ob alle Schrauben fest angezogen sind,

• Die Hydraulik auf Leckstellen und

Drücken Sie die an beiden Enden der Gelenk- wellenantriebswelle bendlichen Federstifte ein. Schieben Sie die Antriebswelle weiter über die Gelenkwellendenden, bis die Federstifte heraus- springen und in die Zähne des Endes der Gelenk- welle einrasten.

7. Gelenkwelle ausrichten

Von oben und von der Seite der Welle her gese- hen, müssen das Gelenkwellenende am Brenn- holzspalter (15) und das Gelenkwellenende am Antriebsfahrzeug (16) parallel ausgerichtet sein. Die Winkel der Gelenkwellengelenke (α) müssen so klein wie möglich sein.

8. Sichern Sie Sicherheitskette des Gelenkwellen-

antriebs an einem feststehenden Teil des Brenn- holzspalters und des Antriebsfahrzeugs, um zu verhindern, dass sich die Schutzvorrichtung dreht. Kontrollieren Sie die Laufrichtung der Gelenkwelle des Antriebsfahrzeugs. Wenn sich der Spalterarm nicht in oberer Position bendet, mit Rücklaufbügel oder Handgri󰀨e, Spaltmesser in obere Position fah- ren. Wenn sich der Spaltarm bereits in der obersten Posi- tion benden sollte, aktivieren Sie durch Bewegung der beiden Hebel nach unten den Spaltmechanis- mus. Dadurch wird sich der Spaltarm nach unten bewegen. Im Falle, dass sich das Spaltmesser trotz betätigen der Handgri󰀨e oder des Rücklaufbügels nicht bewegen sollte, stoppen Sie den Gelenkwellen- antrieb und ändern Sie dessen Drehrichtung. Niemals den Gelenkwellenantrieb in der falschen Drehrichtung laufen lassen! Dies führt unweiger- lich zur Zerstörung des Pumpsystems und hier- für kann keine Garantie in Anspruch genommen werden. Benutzung des Schutzarms (Abb. 15) Der Schutzarm kann in verschiedenen Stufen, je nach Holzlänge in der Höhe eingestellt werden. Spalten (Abb. 16 + 17)

• Bei Außentemperaturen unter 5°C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem Betriebstemperatur erreicht. Das Holz stehend unter das Spaltmesser Achtung: Das Spaltmesser ist sehr scharf. Ver- letzungsgefahr!

• Wenn Sie beide Bedienhebel nach unten drücken, fährt das Spaltmesser nach unten und spaltet das Holz.

• Nur gerade abgesägte Hölzer spalten.

• Holz senkrecht spalten.

• Nie liegend oder quer zu Faserrichtung spalten!

• Beim Holzspalten geeignete Handschuhe und Si- cherheitsschuhe tragen. Hinweis: Überprüfen Sie vor jedem Gebrauch die Funktion der Ein-Ausschalt-Einheit durch einmaliges Ein- und Ausschalten. Wiederanlaufsicherung bei Stromunterbrechung (Nullspannungs-Auslöser) Bei Stromausfall, unbeabsichtigtem Ziehen des Ste- ckers oder defekter Sicherung schaltet das Gerät automatisch ab. Zum Wiedereinschalten drücken Sie erneut den grünen Knopf an der Schalteinheit. Gelenkwelle

• Vor Anschluss der Maschine an die Dreipunktkupp- lung des Antriebsfahrzeugs sicherstellen, dass das Gewicht der Maschine für das Antriebsfahrzeug geeignet ist. Das Gewicht der Maschine ist auf dem Typenschild des Herstellers abzulesen.

• Die Gelenkwelle darf nur angeschlossen werden, wenn der Motor des Traktors ausgeschaltet ist.

• Ausschließlich zugelassene und für den Einsatz mit dem Holzspalter geeignete Gelenkwellen ver- wenden. Die Gelenkwelle muss darüber hinaus mit allen Sicherheitsvorrichtungen ausgerüstet sein, die sich in gutem Zustand benden müssen.

• Halten Sie sich nicht in der Nähe der Gelenkwelle auf, wenn sie in Betrieb ist.

• Stellen Sie sicher, dass die Drehzahl am Traktor nicht die auf dem Typenschild angegebene Zahl übersteigt, max. 540 1/min.

• Vor Wartungsarbeiten oder wenn sich der Spaltkeil verklemmt hat, trennen Sie die Maschine zuerst vom Traktor, dabei den Traktor abstellen. Spalter an Antriebsfahrzeug anhängen (Abb. 13 + 14)

1. Fahren Sie das Antriebsfahrzeug rückwärts an

den Holzspalter. Positionieren Sie die unteren Aufnahmearme nahe genug an den Aufnahme- stiften des Brennholzspalters.

2. Ziehen Sie die Feststellbremse des Antriebsfahr-

zeugs an und schalten Sie den Motor aus. Blockie- ren Sie die hinteren Räder auf beiden Seiten mit Keilen oder anderen geeigneten Gegenständen.

3. Entfernen Sie den Staubschutz (1) und hängen

Sie diesen an den Gelenkwellenschutztopf (2).

4. Senken Sie die unteren Aufnahmearme an die

Aufnahmestifte des Brennholzspalters ab und si- chern Sie sie mit den Sicherungsstiften. (3)

5. Positionieren Sie den oberen Aufnahmearm in der

Halterung und richten Sie ihn mit den Bohrungen der Halterung aus. Setzen Sie den Anhangstift ein, um den oberen Aufnahmearm zu arretieren.

• Das Gelenkwellenende vom Getriebe hat einen Durchmesser von 34,8 mm und einen Anschluss mit 6 Zähnen (Standardkategorie 1 PTO).

6. Schieben Sie die Gelenkantriebswel-

le über das Gelenkwellenende am Ge- triebe und am Antriebsfahrzeug.www.scheppach.com

Der kundenseitige Netzanschluss sowie die verwen- dete Verlängerungsleitung müssen diesen Vorschrif- ten entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Iso- lationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den ein- schlägigen VDE- und DIN-Bestimmungen entspre- chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H07RN. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A! Drehstrommotor 400 V~ / 50 Hz Netzspannung 400 V~ / 50 Hz. Netzanschluss und Verlängerungsleitung müssen 5-adrig sein = 3 P + N + SL. - (3/N/PE). Verlängerungsleitungen müssen einen Mindestquer- schnitt von 1,5 mm² aufweisen. Der Netzanschluss wird mit maximal 16 A abgesichert. Bei Netzanschluss oder Standortwechsel muss die Drehrichtung überprüft werden. Gegebenenfalls muss die Polarität getauscht werden. Polwende-Einrichtung im Gerätestecker drehen.

Achtung! Ziehen Sie vor allen Reinigungsarbeiten den Netz- stecker. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Bei extrem verwachsenem Holz die Scheiter vom Rand her abspalten. Achtung: Bestimmte Hölzer können beim Spal- ten stark unter Spannung geraten und schlag- artig reißen.

• Verklemmtes Holz gegen die Spaltrichtung her- ausschlagen oder durch nach oben fahren des Spaltkeils entfernen. m Warnung: Quetschge- fahr für Finger und Hände! Betrieb des Stammhebers (6) Allgemeine Hinweise zum Stammheber:

• Die Kette des Stammhebers darf aus Sicherheits- gründen nur mit dem letzten Glied am Spaltmesser eingehängt werden.

• Achten Sie darauf, dass sich keine Personen im Arbeitsbereich des Stammhebers aufhalten Betrieb des Stammhebers:

• Lösen Sie den Zurückhaltehaken des Stammhe- bers, sodass das Heberohr frei laufen kann.

• Fahren Sie das Spaltmesser soweit nach unten, dass das Heberohr des Stammhebers komplett am Boden auiegt.

• In dieser Position können Sie den zu spaltenden Holzstamm auf das Heberohr rollen. (Der Holzstamm muss im Bereich zwischen den beiden Fixierspitzen liegen)

• Drücken Sie den Rücklaufbügel nach unten und lassen Sie das Spaltmesser nach oben fahren. (Vorsicht! Nicht im Arbeitsbereich des Stamm- hebers stehen! Verletzungsgefahr!)

• Richten Sie nun den Holzstamm aus, drücken ihn gegen den Haltedorn und Spalten diesen. (siehe: Arbeitshinweise)

• Danach entfernen Sie das gespaltene Holz und fahren den Spaltkeil und somit den Stammheber wieder nach unten.

• Jetzt kann ein neuer Holzstamm auf den Stamm- heber gerollt werden. Zurückstellen des Stammhebers. Bei Nichtbenutzung des Stammhebers, wird dieser als zweiter Schutzarm verwendet. Dazu wird der Arm hochgestellt, bis dieser im Haltehaken einrastet. Transportstellung des Stammhebers: Führen Sie den Stammheber mit der Hand nach oben, bis er einrastet. Beachten Sie diese Hinweise, um ein schnelles und sicheres Arbeiten zu gewährleisten

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen.www.scheppach.com

Ölwechsel (Abb. 18) Stellen Sie den Brennholzspalter auf eine leicht er- höhte Unterlage (z.B. Europalette). Stellen Sie ein ausreichendes Gefäß (min. 30 Liter) unter die Ablass- schraube an der Spaltsäule. Ö󰀨nen Sie Ablassschraube und lassen das Öl vor- sichtig in das Gefäß ablaufen. Ö󰀨nen Sie die Einfüllschraube an der Oberseite der Spaltsäule, damit das Öl besser abießen kann. Setzen Sie die Ablassschraube mit Dichtung wieder ein und ziehen Sie gut an. Füllen Sie neues Hydrauliköl ein. (Inhalt: siehe Tech- nische Daten) und prüfen Sie mit dem Ölmessstab den Ölstand. Nach einem Ölwechsel betätigen Sie den Brennholz- spalter mehrere Male, ohne tatsächlich zu spalten. Achtung! Es dürfen keine Schmutzteile in den Öl- behälter gelangen. Entsorgen Sie anfallendes Altöl ordnungsgemäß in der örtli chen Altölsammelstelle. Es ist verbo- ten, Altöle in den Boden abzulassen oder mit Ab- fall zu vermischen. Wir empfehlen Öle der HLP 32 Reihe. Getriebeölwechsel (Abb. 20) Das Getriebe ist werksseitig mit SAE90 Getriebeöl befüllt. Lassen Sie das Getriebeöl nach den ersten 50 Betriebsstunden ab und ersetzen Sie es, wie an- gegeben durch neues Öl. Die nächsten Ölwechsel sind dann alle 250 Betriebs- stunden oder alle sechs Monate vorzunehmen, je nachdem was zuerst eintritt.

1. Demontieren Sie den Gelenkwellenschutztopf

und stellen Sie ein ausreichend großes Gefäß unter das Getriebe.

2. Ö󰀨nen Sie zuerst die Ölablassschraube (19) und

dann die Öleinfüllö󰀨nung (17) und lassen Sie das Öl vollständig ab.

3. Schließen Sie die Ölablassschraube mit erneuer-

ter Dichtung und füllen neues Getriebeöl SAE90 mit Hilfe eines Trichters in die Einfüllö󰀨nung ein, bis die Unterkante des Schauglas (18) fast mit Öl bedeckt ist. Überprüfen Sie den Ölstand alle 8 Stunden. Der Öl- stand ist korrekt, wenn die Unterkante des Schauglas (18) fast mit Öl bedeckt ist. Hydraulikanlage Die Hydraulikanlage ist ein geschlossenes System mit Öltank, Ölpumpe und Steuerventil. Das werksseitig komplettierte System darf nicht ver- ändert oder manipuliert werden. Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelan- gen kann.

Mit Hilfe der 3 Punkt Befestigung am Antriebsfahrzeug kann der Brennholzspalter leicht transportiert werden. Bevor Sie den Brennholzspalter transportieren, bringen Sie ihn in die Transportstellung. Dazu fahren Sie den Spaltkeil nach unten, bis dieser auf der Metallstütze auf- liegt. Danach entfernen Sie beide L-Stifte und fahren den Hydraulikzylinder in die Transportstellung nach un- ten, indem Sie den Rücklaufbügel nach unten drücken. Achten Sie beim Fahren auf ausreichend Rangier- raum, z.B. beim Wenden, Parken und an Kreuzungen. Vor dem Transport vergewissern Sie sich, dass der Brennholzspalter ordnungsgemäß und sicher am An- triebsfahrzeug befestigt ist und dass die Gelenkwelle demontiert wurde. Transportieren Sie den Brennholzspalter niemals mit angeschlossenem Gelenkwellenantrieb. Achten Sie darauf, dass der Brennholzspalter hoch genug angehoben ist, um Hindernisse während des Transports zu passieren.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werkzeug in der Originalverpa- ckung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedie- nungsanleitung bei dem Werkzeug auf.

Achtung! Ziehen Sie vor allen Wartungsarbeiten den Netzste- cker. Achten Sie darauf, dass die Gelenkwelle nicht am Antriebsfahrzeug angeschlossen ist. Wann wechsle ich das Öl? Erster Ölwechsel nach 50 Betriebsstunden, danach alle 250 Betriebsstunden.www.scheppach.com

- Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z. B. kommunale Bauhöfe) - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme ver- pichtet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haus- halt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kun- denservice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richt- linie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichen- de Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Ölstand regelmäßig kontrollieren. Zu niedriger Ölstand beschädigt die Ölpumpe, Hydraulikanschlüsse und Verschraubungen regelmä- ßig auf Dichtheit prüfen – evtl. nachziehen. Anschlüsse und Reparaturen Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Spaltkeil, Hydrauliköl, Getriebeöl

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice- Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind re- cycelbar. Bitte Verpackungen um- weltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätege- setz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden:www.scheppach.com

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe scha󰀨en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Die hydraulische Pumpe springt nicht an Spannung fehlt Prüfen, ob die Leitungen Stromversorgung haben Der Thermoschalter des Motors hat sich ausgeschaltet Dem Thermoschalter im Inneren des Motorgehäuses wieder einschalten Die Säule bewegt sich nicht abwärts Niedriger Ölstand Den Ölstand kontrollieren und nachfüllen Einer der Hebel ist nicht angeschlossen Die Befestigung der Hebel kontrollieren Schmutz in den Schienen Die Säule reinigen Motor läuft an, aber die Säule bewegt sich nicht abwärts Falsche Drehrichtung des Motors bei Drehstrom Drehrichtung des Motors prüfen und umstellenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

9.2 Gelenkwellenschutztopf (7) montieren

(Beipackbeutel B) (Abb. 4) Place the cardan shaft protective cover on the pro- truding grub screws on the cardan shaft and secure it with the two M10 nuts.

9.3 Spalter in Arbeitsstellung bringen

7. Technische gegevens

9.2 Gelenkwellenschutztopf (7) montieren

(Beipackbeutel B) (Abb. 4) Uždėkite kardaninio veleno apsauginį gaubtą ant iš- sikišančių kardaninio veleno srieginių kaiščių ir užk- suokite jį abiem veržlėmis M10.

9.3 Spalter in Arbeitsstellung bringen

16. Kardanaxelände drivfordon

18. Konformitätserklärung

X 2006/42/EG Annex IV Standard references: EN 609-1:2017; EN 50014-1:2017; EN 55014-2:2015; EN 61000-3-2:2014; 61000-3-3:2013 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
