Produkttyp	Hydraulisk vedklyv (splitter)
Märke	Scheppach
Modell	HL3000GM
Mått (L x B x H)	1540 x 1140 x 2520 mm
Vikt	373 kg
Matning	Tre-fas elmotor 400 V~ / 50 Hz eller kraftuttagsaxel (540 rpm)
Upptagen effekt (P1)	5500 W
Uteffekt (P2)	4500 W
Maximal klyvkraft	30 t
Kolvslag	948 mm
Framåthastighet	12,5 cm/s
Återgångshastighet	6,7 cm/s
Tillåten vedlängd	560 - 1100 mm
Tillåten veddiameter	100 - 400 mm
Oljetankskapacitet	30 l
Driftssätt	S6 40% (periodisk oavbruten drift)
Ljudtrycksnivå (L_pA)	55 dB (osäkerhet 3 dB)
Ljudeffektnivå (L_WA)	75 dB (osäkerhet 3 dB)
Säkerhet	Tvåhandsmanövrering, omstarts-skydd, automatiskt stopp vid strömavbrott
Underhåll	Hydrauloljebyte var 250:e timme, transmissionsoljebyte var 250:e timme eller var 6:e månad
Garanti	Lagstadgad (material- eller tillverkningsfel)

Vanliga frågor - HL3000GM SCHEPPACH

Vilken typ av hydraulolja ska användas?

Använd hydraulolja av serie HLP 32. Tankkapaciteten är 30 liter.

Hur tömmer man hydrauloljan?

Placera maskinen på en upphöjd yta, öppna avtappningsskruven under klyvkolumnen, samla upp oljan i en behållare på minst 30 liter, stäng sedan med en ny tätning. Fyll på med ny olja och kontrollera nivån.

Vad är maxlängden på vedträn?

Maxlängden på vedträn är 110 cm (1100 mm). Minsta längd är 56 cm (560 mm).

Kan man klyva ved horisontellt?

Nej, maskinen är endast avsedd för vertikal klyvning i fiberriktningen. Klyv aldrig horisontellt eller mot fiberriktningen.

Vad gör man om klyvkniven inte går ner?

Kontrollera oljenivån, manöverspakarnas infästning och renheten på kolumnens räls. Om problemet kvarstår, kontrollera motorns rotationsriktning (trefas) med hjälp av fasvändaren.

Hur transporterar man vedklyven?

Använd traktorns trepunktskoppling. Före transport, sänk klyvkilen på stödet, ta bort L-stiften och sänk kolven i transportläge. Demontera kraftuttagsaxeln.

Vilken skyddsutrustning ska användas?

Använd arbetshandskar, säkerhetsskor, skyddsglasögon och hörselskydd (om bullret överstiger 85 dB). Använd även en skyddshjälm.

Hur ändrar man motorns rotationsriktning?

Vrid polvändaren i apparatens uttag för att vända rotationsriktningen. Låt aldrig motorn gå åt fel håll, det förstör pumpen.

Vad används avluftningsskruven till?

Före driftsättning, lossa påfyllningsskruven (avluftningsskruven) cirka 2 varv för att släppa ut luft. Glöm inte att stänga den igen före transport.

Var hittar jag reservdelar?

Reservdelar och tillbehör finns hos Scheppachs kundtjänst. Skanna QR-koden på startsidan för att komma till webbutiken.

BRUKSANVISNING HL3000GM SCHEPPACH

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs handboken före idrifttagning
	Använd halksäkra skor
	Använd arbetshandskar
	Använd hörselskydd och skyddsglasögon
	Använd skyddshjälm
	Rökförbud i arbetsområdet
	Låt inte hydraulolja rinna ut på botten
	Håll ordning i ditt arbetsområde! Oordning i arbetsområdet kan orsaka olyckor!
	Kassera den använda oljan på rätt sätt (insamlingsplats för begagnad olja på plats). Det är förbjudet att hålla ut gammal olja på marken eller att blanda den med annat avfall.
	Ta inte bort stammar som fastnat med händerna.
	Det är förbjudet att avlägsna och att ta bort maskinens skydds- och säkerhetsanordningar.
	Obs! Stäng av motorn och dra ut nätstickkontakten innan du påbörjar reparations-, underhålls- och rengöringsarbeten.

		Risk för skärsår och krossning; vidrör aldrig farliga områden när klyvkniven rör sig.
		Högspänning, livsfara!
		Maskinen får uteslutande användas av en person!
		Lossa avluftningsskruven ca 2 varv innan du börjar arbeta. Stäng före transport.
		Var försiktig! Rörliga verktyg!
		Transportera inte apparaten liggande!
		Tillträde förbjudet för obehöriga
		Två arbetshastigheter:1. Låg hastighet och full klyvkraft2. Hög hastighet och reducerad klyvkraft
⚠ Obs!		I denna driftanvisning har vi försett ställen som berör din säkerhet med denna symbol
		Produkten uppfyller kraven i gällande europeiska direktiv.
		Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning.... 195
2. Maskinbeskrivning....195
3. Leveransomfång.... 195
4. Avsedd användning....195
5. Allmänna säkerhetsanvisningar 196
6. Ytterligare säkerhetsanvisningar....196
7. Tekniska specifikationer 196
8. Uppackning 197
9. Uppställning/Före idrifttagning 197
10. Ta i drift.... 198
11. Elektrisk anslutning 199
12. Rengöring....200
13. Transport 200
14. Förvaring 200
15. Underhåll 200
16. Avfallshantering och återvinning 201
17. Felsökning 202
18. Försäkran om överensstämmelse 297

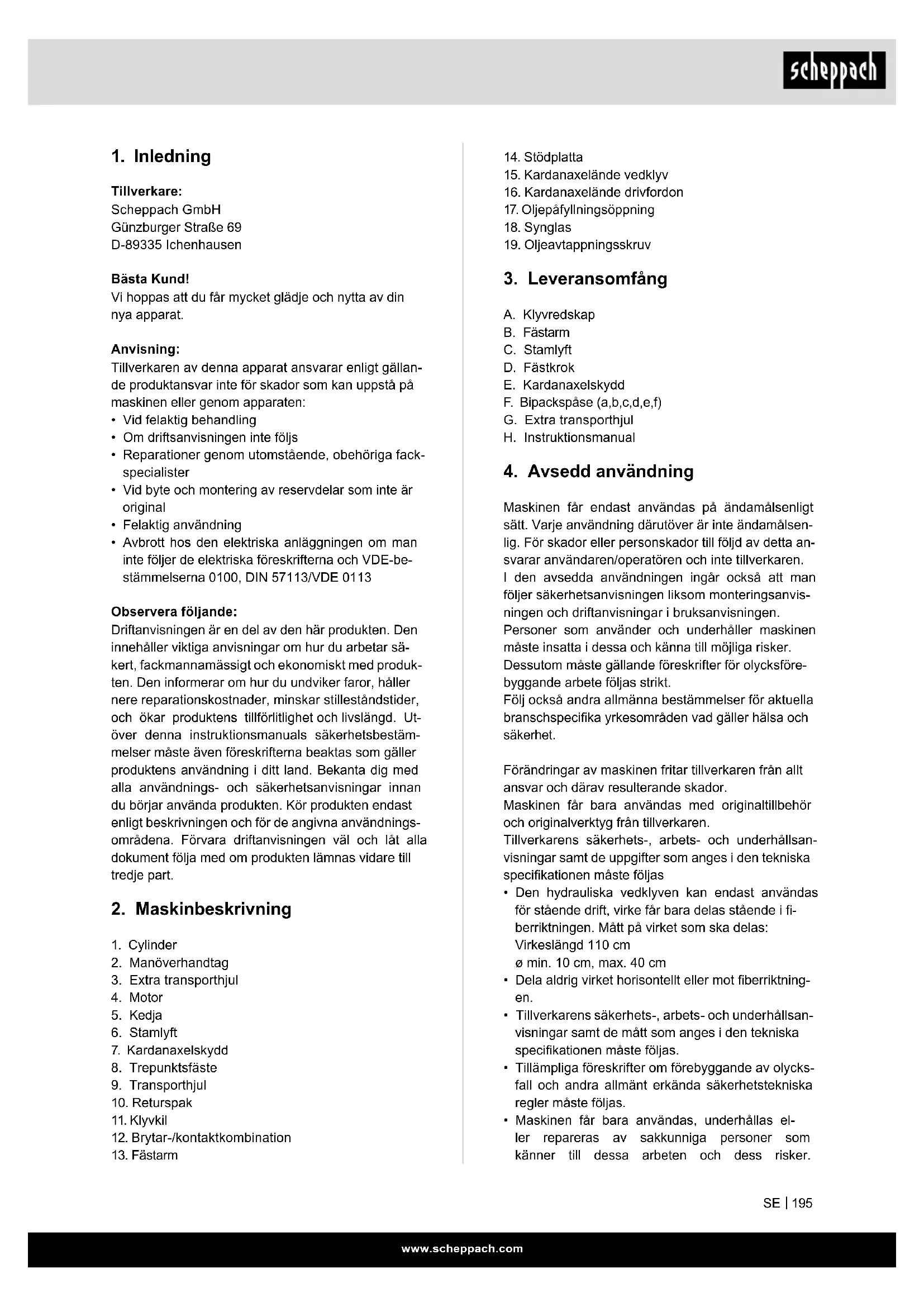

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya apparat.

Anvisning:

Tillverkaren av denna apparat ansvarar enligt gällande produktansvar inte för skador som kan uppstå på maskinen eller genom apparaten:

• Vid felaktig behandling
• Om driftsanvisningen inte följs
• Reparationer genom utomstående, obehöriga fack-specialister
• Vid byte och montering av reservdelar som inte är original
• Felaktig användning
• Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Observera följande:

Driftanvisningen är en del av den här produkten. Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens användning i ditt land. Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2. Maskinbeskrivning

1. Cylinder
2. Manöverhandtag
3. Extra transporthjul
4. Motor
5. Kedja
6. Stamlyft
7. Kardanaxelskydd
8. Trepunktsfäste
9. Transporthjul
10. Returspak
11. Klyvkil
12. Brytar-/kontaktkombination

13. Fästarm

14. Stödplatta

15. Kardanaxelände vedklyv
16. Kardanaxelände drivfordon
17. Oljepåfyllningsöppning
18. Synglas
19. Oljeavtappningsskruv

3. Leveransomfång

A. Klyvredskap
B. Fästarm
C. Stamlyft
D. Fästkrok
E. Kardanaxelskydd
F. Bipackspåse (a,b,c,d,e,f)
G. Extra transporthjul
H. Instruktionsmanual

4. Avsedd användning

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.

Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker.

Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt.

Följ också andra allmänna bestämmelser för aktuella branschspecifika yrkesområden vad gäller hälsa och säkerhet.

Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.

Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de uppgifter som anges i den tekniska specifikationen måste följas

• Den hydrauliska vedklyven kan endast användas för stående drift, virke får bara delas stående i fiberriktningen. Mått på virket som ska delas:
  Virkeslängd 110 cm
  ø min. 10 cm, max. 40 cm

- Dela aldrig virket horisontellt eller mot fiberriktningen.

- Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

- Tillämpliga föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste följas.

- Maskinen får bara användas, underhållas eller repareras av sakkunniga personer som känner till dessa arbeten och dess risker.

Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.

• Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.
• Annan användning är felaktig. Skador som då uppstår fritar tillverkaren från ansvar och användaren bär ensam ansvaret och risken.

Observera att våra apparater inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

WARNING: Du måste följa nedanstående grundläggande säkerhetsanvisningar när du använder elverktyg. Därmed minskar du risken för bränder, elstötar och personskador. Vänligen läs alla anvisningar innan du börjar arbeta med verktyget.

• Följ alla säkerhets- och riskanvisningar som sitter på maskinen.
• Alla säkerhets- och riskanvisningar som sitter på maskinen ska vara i fullständigt läsbart skick.
• Säkerhetsanordningarna på maskinen får inte monteras bort eller göras obrukbara.
• Säkerhetsanordningarna på maskinen får inte monteras bort eller göras obrukbara.
• Kontrollera nätanslutningsledningar. Använd inte nätanslutningsledningar som är defekta.
• Kontrollera tvåhandsfattningen avseende korrekt funktion innan idrifttagning.
• Användaren måste vara minst 18 år. Lärlingar måste vara minst 16 år och får endast arbeta på maskinen under uppsikt.
• Använd arbetshandskar under arbetet.
• Var försiktig under arbetet: Skaderisk för fingrar och händer av klyvverktyget.
• Använd lämpliga hjälpmedel för att klyva tunga eller otympliga delar.
• Omriggning, inställning och rengöring, samt underhåll och felsökning får endast utföras när motorn är avstängd. Dra ut nätstickkontakten!
• Installation reparation och underhåll av elsystemet måste utföras av elektriker.
• Alla skydds- och säkerhetsanordningar måste omedelbart sättas tillbaka efter avslutade reparations- och underhållsarbeten.
• Stäng av motorn innan du lämnar arbetsplatsen. Dra ut nätstickkontakten!

6. Ytterligare säkerhetsanvisningar

- Vedklyven får endast användas av en enda person.

- Använd skyddsutrustning (skyddsglasögon/-visir, handskar, säkerhetsskor) för att skydda dig mot eventuella skador.

• Klyv aldrig stammar som innehåller spik, stältråd eller andra föremål.
• Redan klyvt virke och träspån skapar ett farligt arbetsområde. Det finns risk för att snubbla, glida eller falla. Se till att arbetsområdet är i ordning.
• Lägg inte händerna på maskinens rörliga delar när maskinen är igång.
• Klyv endast virke med en maximal längd på 110 cm.

Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Kvarstående risker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Skaderisk för fingrar och händer av klyvverktyget om virket styrs eller stöds olämpligt.
• Personskador genom utslungat arbetsstycke vid felaktig fastsättning eller styrning.
• Hälsofara på grund av ström vid användning av icke korrekta elanslutningskablar.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras om säkerhetsanvisningarna och avsedd användning liksom driftsanvisningen beaktas tillsammans.
• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Innan du gör några justerings- eller underhållsarbeten, släpper du upp startknappen och drar ut nätstickkontakten.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget.
• Använd det verktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

7. Tekniska specifikationer

	HL2200GM HL3000GM
Drivning Kardanaxel +	e-motor
Motor 400V~ / 50 Hz
Effekt P1 5100 W 5500	W
Uteffekt P2 4000 W	4500 W
Driftläge	S6 40%
Kraftuttags-/motor-varvtal	540 min ^-1 1400 min ^-1
Fasvändare	ja
Mätt L x B x H	1540 x 1140 x 2520 mm
Trälängd min./max.	560 - 1100 mm
Virkesdiameter min./max.	100 - 400 mm
Effekt max.	22 t	30 t
Cylinderslag	948 mm
Matningshastighet	10,5 cm/s	12,5 cm/s
Backningshastighet	7,5 cm/s	6,7 cm/s
Oljemängd	24 l	30 l
Vikt	319 kg	373 kg

Med förbehåll för tekniska ändringar!

Buller

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB bör du använda ett lämpligt hörselskydd.

Typvärden buller

Ljudeffektnivå L_WA	75 dB
Ljudtrycksnivå L_pA	55 dB
Osäkerhet K_WA/pA	3 dB

* Drifttyp S6, 40 % periodisk kontinuerlig drift. Driften består av starttid, en period med konstant belastning och en tomgångsperiod. Arbetscykeln omfattar 10 minuter, där tillkopplingsperioden utgör 40 % av arbetscykeln.

Tryckkraft:

Prestandanivån för den inbyggda hydraulpumpen kan nå en kortvarig trycknivå för en klyvkraft på upp till 22/30 ton. I grundinställningen är de hydrauliska delarna fabriksinställda till cirka 10 % lägre prestandanivå. Av säkerhetsskäl får grundinställningarna inte justeras av användaren.

Observera att yttre förhållanden såsom drift- och omgivningstemperatur, lufttryck och fuktighet påverkar hydrauloljans viskositet. Dessutom kan tillverkningstoleranser och underhållsfel påverka den upp-nåbara trycknivån.

8. Uppackning

Öppna förpackningen och ta ut apparaten försiktigt. Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns). Kontrollera att leveransomfånget är fullständigt.

Kontrollera apparaten och tillbehör beträffande transportskador.

Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas. Om möjligt, förvara förpackningen fram till utgången av garantiperioden.

Bekanta dig med apparaten med hjälp av bruksanvisningen innan den används.

Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.

Ange våra artikelnummer och apparattyp samt tillverkningsår vid beställningar.

▲ OBS!

Apparat och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

9. Uppställning/Före idrifttagning

9.1 Monteratrepunktsbult (bipackspåse A) (bild 3)

Stick in de gångade bultarna genom de avsedda hålen och fixera från andra sidan med vardera en mutter M22.

9.2 Montera kardanaxelskyddshätta (7) (bipackspåse B) (bild 4)

Sätt kardanaxelskyddshättan på de utskjutande gängstiften på kardanaxeln och säkra dem med de båda muttrarna M10.

9.3 Försätta klyvredskapet i arbetsläge (bipackspåse C) (bild 5 + 6)

Anslut klyvredskapet till elnätet. Var uppmärksam på motorns rotationsriktning. Sänk båda styrhandtagen tills cylindern hakar i styrningen. Stick nu in de båda L-stiften (C) för säkra cylindern i vedklyven. Säkra L-stiften i fjäderarmarna. Flytta sedan klyvkniven till det översta läget och ta bort stödet.

Förvara stödet väl eftersom det behövs varje gång klyvredskapet transporteras.

9.4 Montera fästarm (13) (bipackspåse D) (bild 7) Säkra fästarmen med en sexkantsskruv M10x40, två brickor och en mutter.

9.5 Montera fästkrok (D) (bipackspåse E) (bild 8) Fäst fästhaken med 2 sexkantsskruvar och 2 muttrar i ramen.

9.6 Montera stamlyft (bipackspåse F) (bild 9)

Fäst stamlyften i fästlaskan med en sexkantsskruv M16x100. Haka i kedjan i klyvkniven.

Montera extra transporthjul (bild 10)

Fäst transporthjulet enligt bild 10. Fixera hjulet i det övre borrhålet med låspinnen (10a) när du arbetar med klyvredskapet. Fixera hjulet i det nedre borrhålet vid transport.

▲ OBS!

Montera klart apparaten före idrifttagning!

10. Ta i drift

Försäkra dig om att maskinen är komplett monterad enligt anvisningen. Kontrollera före varje användning:

• anslutningsledningar för defekta områden (sprickor, snitt och liknande),
• Kontrollera om finns skador på maskinen,
• Om alla skruvar är fast åtdragna,
• om det finns läckor i hydrauliken och
• Oljenivân

Kontrollera oljenivån (bild 13)

Hydraulsystemet är ett slutet system med en oljetank, oljepump och reglerventil. Kontrollera oljenivån regelbundet före varje idrifttagning. För låg oljenivå kan skada oljepumpen. Oljenivån måste ligga inom den mellersta markeringen på oljemätstickan. Klyvpelaren måste köras in innan testet, maskinen måste vara plan. Vänd oljestickan helt för att mäta oljenivån.

E-motor

Kontrollera motorns löpriktning. Om klyvarmen inte är i det övre läget, kör klyvkniven till det övre läget med returbygel eller handtag. Om klyvarmen redan är i det översta läget, aktivera klyvmekanismen genom att flytta de båda spakarna. På så sätt rör sig klyvarmen nedåt. Om klyvkniven inte skulle gå att flytta trots manövrering av handtagen eller returbygeln, stäng omedelbart av maskinen. Vrid polvändarenheten i insticksenheten (bild 11 + 12) för att ändra motorns rotationsriktning.

Låt aldrig motorn gå i fel rotationsriktning! Detta leder ovillkorligen till att pumpsystemet förstör och ingen garanti kan tas i anspråk för detta.

Funktionskontroll

Ett funktionstest bör utföras före varje användning.

Åtgärd:
Resultat:

Tryck ner båda hand- tagen.	Klyvkniven går ner - upp till ca 20 cm ovanför bordet.
Släpp ett handtag i taget	Klyvkniven förblir i vald position.

Obs!

Lossa påfyllningsskruven (bild 19) före idrifttagning.

Glöm aldrig att lossa påfyllningsskruven!

Annars komprimeras och expanderas luften i systemet kontinuerligt vilket får till följd att hydraulikkretsens tätningar förstörs och vedklyven inte längre går att använda. I detta fall distanse-rar sig försäljaren samt tillverkaren från varje garantikrav.

På-/avslagning (12)

Tryck på den gröna knappen för att slå på.

Tryck på den röda knappen för att stänga av.

Anvisning: Kontrollera innan varje användning funktionen för på-/avslagningsenheten genom att slå på och av den en gång.

Återstartssäkring vid strömavbrott (nollspänningsutlösare)

I händelse av strömavbrott, oavsiktlig dragning i kontakten eller en defekt säkring stängs apparaten av automatiskt. För att slå på den igen, tryck på den gröna knappen på kopplingsenheten igen.

Kardanaxel

• Innan maskinen ansluts till drivfordonets tre-punktskoppling, se till att maskinens vikt är lämplig för drivfordonet. Maskinens vikt avläses på tillver-karens typskylt.
• Kardanaxeln får endast anslutas när traktorns motor är avstängd.
• Använd endast kardanaxlar som är tillåtna och lämpliga för användning med vedklyven. Kardanaxeln måste dessutom vara utrustad med alla säkerhetsanordningar vilka måste vara i gott skick.
• Uppehäll dig inte i närheten av kardanaxeln när den är i drift.
• Se till att varvtalet på traktorn inte överskrider talet som anges på typskylten, max. 540 varv/min.
• Före underhållsarbeten eller om klyvkilen har fastnat, koppla först bort maskinen från traktorn och parkera då traktorn.

Hänga klyvredskapet på drivfordonet (Bild 13 + 14)

1. Backa drivfordonet till vedklyven. Placera de undre fästarmarna tillräckligt nära vedklyvens fäststift.
2. Sätt an drivfordonets parkeringsbroms och stäng av motorn. Blockera de bakre hjulen på båda sid- or med kilar eller andra lämpliga föremål.
3. Ta bort dammskyddet (1) och häng det på kardanaxelskyddshättan (2).
4. Sänk de nedre fästarmarna till vedklyvens fäststift och säkra dem med säkringsstiften. (3)
5. Placera den övre fästarmen i hållaren och rikta in den mot hållarens borrhål. Sätt dit stegstiftet för att läsa den övre fästarmen.

6. Växellådans kardanaxelände har en diameter på 34,8 mm och en anslutning med 6 tänder (standardkategori 1 PTO).

7. Skjut kardandrivaxeln över kardanaxeländen på växellådan och på drivfordonet. Tryck in fjäderpinnarna som finns på båda ändarna av kardandrivaxeln. Skjut drivaxeln längre över kardanaxeländarna tills fjäderpinnarna hoppar ut och hakar fast i tänderna på kardanaxelns ände.

8. Rikta in kardanaxeln

Sett från ovan och sidan av axeln måste kardanaxeländen på vedklyven (15) och kardanaxeländen på drivfordonet (16) vara inriktade parallellt. Kardanaxelledernas vinklar (α) måste vara så små som möjligt.

1. Säkra kardanaxeldrivningens säkerhetskedja i en fast del av vedklyven och drivfordonet för att förhindra att skyddsanordningen vrider sig.

Kontrollera löpriktningen hos drivfordonets kardanaxel. Om klyvarmen inte är i det övre läget, kör klyvkniven till det övre läget med returbygel eller handtag. Om klyvarmen redan är i det översta läget, aktivera klyvmekanismen genom att flytta de båda spakarna. På så sätt rör sig klyvarmen nedåt. Om klyvkniven inte skulle gå att flytta trots manövrering av handtagen eller returbygeln, stoppa kardanaxeldrivningen och ändra dess rotationsriktning.

Låt aldrig kardanaxeldrivningen gå i fel rotation-sriktning! Detta leder ovillkorligen till att pump-systemet förstör och ingen garanti kan tas i anspråk för detta.

Använda skyddsarmen (bild 15)

Skyddsarmen kan justeras i höjdled beroende på virkeslängd.

Klyva (bild 16 + 17)

- Vid yttertemperaturer under 5° C ska maskinen köras på tomgång i ca fem minuter så att hydraul-systemet uppnår arbetstemperatur. Virket stående under klyvkniven

Obs: Klyvkniven är mycket vass. Skaderisk!

• Om du trycker båda manöverspakarna nedåt körs klyvkniven nedåt och klyver virket.
• Klyv endast virke som just sågats av.
• Klyv virket vertikalt.
• Klyv aldrig liggande eller horisontellt mot fiberriktningen!
• Använd lämpliga handskar och säkerhetsskor vid klyvning av virke.
• Om virket är extremt förvuxet, dela sönder vedträet utgående från kanten.

Obs: Visst virke kan utsättas för kraftig spänning vid klyvning och rycka plötsligt.

- Slå ut fastklämt trä mot klyvriktningen eller genom att köra upp klyvkilen. △ Varning: Klämrisk för fingrar och händer!

Arbeta med stamlyften (6)

Allmänna anvisningar om stamlyften:

• Stamlyftens kedja får av säkerhetsskäl endast hängas in med den sista länken på klyvkniven.
• Se till att personer inte uppehåller sig i stamlyftens arbetsområde

Arbeta med stamlyften:

• Lossa stamlyftens fasthållningsspak så att lyftröret kan gå fritt.
• Kör ner klyvkniven så längt att stamlyftens lyftrör ligger komplett på marken.
• I den här positionen kan man rulla på stocken, som ska klyvas, på lyftröret.

(Stocken måste ligga i området mellan de båda fixeringsspetsarna)

• Tryck returbygeln nedåt och låt klyvkniven köra uppåt.
  (Var försiktig! Stå inte i stamlyftens arbetsområde! Skaderisk!)
• Rikta nu in trästammen, tryck den mot stoppanhållet och klyv den.
  (se: Arbetsinstruktioner)
• Plocka sedan bort de kluvna bitarna och kör ned klyvkilen och därmed stamlyften igen.
• Nu kan en ny stock rullas upp på stamlyften.

Återställa stamlyften.

När stamlyften inte nyttjas används den som en andra skyddsarm. Armen riktas då upp tills den hakar fast i fästkroken.

Stamlyftens transportställning:

För stamlyften uppåt manuellt, tills den hakar fast.

Följ dessa anvisningar för att garantera snabbt och säkert arbete

11. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Trasig elanslutningssladd

På elektriska anslutningsledningar uppstår det ofta isolationsskador.

Orsaker till detta kan vara:

• Tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.

• Snittställen genom att anslutningsledningen körts över.

• Isolationsskador genom ryck ur vägguttaget.

• sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet om de elektriska anslutningsledningarna är skadade. Kontrollera att anslutningssladden inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H07RN.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Om en enfas-växelströmsmotor används rekommenderar vi en säkring på C 16 A eller K 16 A till maskiner med hög startström (från 3 000 watt)!

Trefasmotor 400 V\~ / 50 Hz

Nätspänning 400 V\~ / 50 Hz.

Nätanslutningen och förlängningsledningen måste ha 5 ledare = 3 P + N + SL. - (3/N/PE).

Förlängningsledningar måste ha en minsta area på 1,5 mm².

Nätanslutningen avsäkras med max. 16A.

Vid nätanslutning eller platsbyte måste rotationsriktningen kontrolleras. Eventuellt måste polariteten växlas.

Vrid polomkopplingsanordningen i apparatstickkontakten.

12. Rengöring

Obs!

Dra ut nätstickkontakten före alla rengöringsarbeten.

Vi rekommenderar att apparaten rengörs direkt efter varje användning.

Torka av spån och damm från maskinen med en duk med jämna mellanrum.

Rengör maskinen regelbundet med en fuktig trasa och lite säpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar.

Se till att det inte tränger in vatten i maskinen.

13. Transport

Med hjälp av trepunktsfästet på drivfordonet kan vedklyven lätt transporteras.

Innan du transporterar vedklvyen, sätt den i transportläge. Kör då klyvkilen nedåt tills den ligger an mot metallstödet. Ta sedan bort båda L-stiften och kör hydraulcylindern nedåt till transportläget genom att trycka returbygeln nedåt.

Vid körning, se till att det finns tillräckligt med manöverutrymme, t.ex. vid vändning, parkering och i korsningar.

Före transport måste du övertyga dig om att vedklyven är korrekt och säkert fäst i drivfordonet och att kardanaxeln har demonterats.

Transportera aldrig vedklvven med ansluten kardanaxeldrivning.

Se till att vedklyven är tillräckligt upphöjd för att passera hinder under transporten.

14. Förvaring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Förvara verktyget i originalförpackningen.

Täck över verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid verktyget.

15. Underhåll

Obs!

Dra ut stickkontakten innan alla underhållsarbeten.

Se till att kardanaxeln inte är ansluten till drivfordonet.

När byter jag oljan?

Första oljebytet efter 50 drifttimmar, därefter var 250:e drifttimme.

Oljebyte (bild 18)

Ställ vedklyven på ett lätt upphöjt under lag (t.ex. EU-pall). Ställ ett tillräckligt stort kärl (minst 30 liter) under avtappningsskruven på klyvpelaren.

Öppna en avtappningsskruv och låt oljan rinna ut försiktigt i kärlet.

Öppna påfyllningsskruven på klyvpelarens ovansida så att oljan kan rinna ut bättre.

Sätt tillbaka avtappningsskruven med tätning och dra åt ordentligt.

Fyll på ny hydraulolja. (Innehåll: se tekniska data) och kontrollera oljenivån med oljemätstickan.

Efter oljebyte, använd vedklyven flera gånger utan att faktiskt klyva.

Obs! Det får inte komma in smutspartiklar i oljebehållaren.

Avfallshantera uttjänt olja korrekt på en anvisad uppsamlingsplats för gammal olja. Det är för-bjudet att hålla ut gammal olja på marken eller att blanda den med annat avfall.

Vi rekommenderar HLP 32-seriens oljor.

Byte av växellådsolja (bild 20)

Växellådan är från fabrik påfylld med SAE90 växelolja. Tappa av växeloljan efter de första 50 drifttimmarna och byt den mot ny olja så som anges.

Nästa oljebyte ska sedan göras var 250:e drifttimme eller var sjätte månad, beroende på vad som inträffar först.

1. Demontera kardanaxelskyddshättan och ställ ett tillräckligt stort kärl under växellådan.
2. Öppna först oljeavtappningsskruven (19) och sedan oljepåfyllningsöppningen (17) och tappa av oljan helt.
3. Stäng oljeavtappningsskruven med ny tätning och fyll på ny växelolja SAE90 i påfyllningsöppningen med hjälp av en tratt tills underkanten på synglaste (18) nästan är täckt med olja.

Kontrollera oljenivån var 8:e timme. Oljenivån är korrekt när underkanten på synglaset (18) nästan är täckt med olja.

Hydraulsystem

Hydraulsystemet är ett slutet system med en oljetank, oljepump och reglerventil.

Det fabriksinställda systemet får inte ändras eller manipuleras.

Kontrollera regelbundet oljenivån.

För låg oljenivå skadar oljepumpen.

Kontrollera regelbundet om hydraulanslutningar och skruvförband är täta - efterdra om det behövs.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på typskylten

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Klyvkil, hydraulolja, växelolja

* Ingår inte obligatoriskt i leveransomfånget!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

16. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
• Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjän-ta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillver-karen utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat sam-lingsställe på närmare håll.
• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.
• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

17. Felsökning

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjlig orsak Åtgärd
Hydraulpumpen startar inte Spänning saknas Kontrollera att ledningarna har ström
Pelaren flyttar inte ner Låg oljenivå Kontrollera oljenivån och fyll på
Motorn kör, men pelaren rör sig inte	Fel rotationsriktning av motorn med trefasström	Kontrollera och ändra motorns rotationsriktning

Monter transporthjulet, som vist i fig. 10. Fastlås hjulet i det øverste hul med låsestiften (10a), när du arbejder med kløveren. Fastlås hjulet i den nederste ramme, när maskinen transporteres.

⚠ PAS PÅ!

Beskadiget elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Forklaring av symbolene på apparatet

Kontroll av oljenivået (fig. 13)

Vi anbefaler oljer av HLP 32-serien.

Giroljeskift (fig. 20)

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportska

dor, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu Fl
