Produkta veids	Hidrauliskā malkas šķelšanas mašīna (dalītājs)
Zīmols	Scheppach
Modelis	HL3000GM
Izmēri (G x P x A)	1540 x 1140 x 2520 mm
Svars	373 kg
Barošana	Elektromotors trīsfāzu 400 V~ / 50 Hz vai transmisijas vārpsta (jaudas ņemšana, 540 apgr./min)
Patērētā jauda (P1)	5500 W
Izejas jauda (P2)	4500 W
Maksimālais šķelšanas spēks	30 t
Cilindra gājiens	948 mm
Padeves ātrums	12,5 cm/s
Atgriešanās ātrums	6,7 cm/s
Pieļaujamais koksnes garums	560 - 1100 mm
Pieļaujamais koksnes diametrs	100 - 400 mm
Eļļas tvertnes ietilpība	30 l
Darba režīms	S6 40% (periodisks nepārtraukts darbs)
Skaņas spiediena līmenis (L_pA)	55 dB (nenoteiktība 3 dB)
Skaņas jaudas līmenis (L_WA)	75 dB (nenoteiktība 3 dB)
Drošība	Divu roku vadība, aizsardzība pret atkārtotu iedarbināšanu, automātiska apstāšanās pārtraukuma gadījumā
Apkope	Hidrauliskās eļļas maiņa ik pēc 250 h, transmisijas eļļas maiņa ik pēc 250 h vai 6 mēnešiem
Garantija	Juridiskā (materiāla vai izgatavošanas defekti)

Bieži uzdotie jautājumi - HL3000GM SCHEPPACH

Kāda veida hidraulisko eļļu izmantot?

Izmantojiet HLP 32 sērijas hidraulisko eļļu. Tvertnes ietilpība ir 30 litri.

Kā iztukšot hidraulisko eļļu?

Novietojiet iekārtu uz paaugstināta balsta, atveriet iztukšošanas skrūvi zem šķelšanas kolonnas, savāciet eļļu traukā, kura tilpums ir vismaz 30 litri, pēc tam aizveriet ar jaunu blīvējumu. Ielejiet jaunu eļļu un pārbaudiet līmeni.

Kāds ir maksimālais baļķu garums?

Maksimālais baļķu garums ir 110 cm (1100 mm). Minimālais garums ir 56 cm (560 mm).

Vai koksni var šķelt horizontāli?

Nē, iekārta ir paredzēta tikai vertikālai šķelšanai šķiedru virzienā. Nekad nešķeldiet horizontāli vai pret šķiedrām.

Ko darīt, ja šķelšanas nazis nenolaižas?

Pārbaudiet eļļas līmeni, vadības sviru stiprinājumu un kolonnas sliežu tīrību. Ja problēma turpinās, pārbaudiet motora griešanās virzienu (trīsfāzu) ar fāžu apvērsēju.

Kā transportēt šķelšanas mašīnu?

Izmantojiet traktora trīspunktu sakabi. Pirms transportēšanas nolaidiet šķelšanas ķīli uz atbalsta, noņemiet L-veida tapas un nolaidiet cilindru transportēšanas pozīcijā. Noņemiet transmisijas vārpstu.

Kādus aizsardzības līdzekļus valkāt?

Valkājiet darba cimdus, drošības apavus, aizsargbrilles un dzirdes aizsardzību (ja troksnis pārsniedz 85 dB). Izmantojiet arī aizsargķiveri.

Kā mainīt motora griešanās virzienu?

Pagrieziet polu apvērsēja vienību ierīces kontaktligzdā, lai mainītu griešanās virzienu. Nekad nelieciet motoru griezties nepareizā virzienā, tas iznīcinās sūkni.

Kam kalpo iztukšošanas skrūve?

Pirms ekspluatācijas atskrūvējiet uzpildes skrūvi (iztukšošanas skrūvi) apmēram par 2 apgriezieniem, lai gaiss varētu izplūst. Neaizmirstiet to atkal aizskrūvēt pirms transportēšanas.

Kur atrast rezerves daļas?

Rezerves daļas un piederumi ir pieejami Scheppach pēcpārdošanas servisā. Skenējiet QR kodu mājaslapā, lai piekļūtu tiešsaistes veikalam.

LIETOŠANAS INSTRUKCIJA HL3000GM SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet rokasgrāmatu
	Lietojiet drošus apavus
	Izmantojiet darba cimdus
	Lietojiet ausu aizsargus un aizsargbrilles
	Lietojiet aizsargkiveri
	Aizliegts smēkēt darba zonā
	Neļaujiet izplūst hidrosistēmas eļlai uz zemes
	Uzturiet kārtībā savu darba vietu! Nekārtība var izraisīt nelaimes gadījumus!
	Pienācīgi utilizējiet nolietoto eļlu (lokālā nolietotās eļļas savākšanas vietā). Ir aizliegts notecināt izlietoto eļlu zemē vai sajaukt ar atkritumiem.
	Neaizvāciet iekīlējušos klučus ar savām rokām.
	Ir aizliegts noņemt vai izmainīt drošības mehānismus vai aizsargmehānismus.
	levērībai! Pirms remonta, apkopes un tīrīšanas darbiem izslēdziet motoru un atvienojiet tīkla kontaktdakšu.Sagriešanas un saspiešanas risks; nekad nepieskarieties bīstamajām zonām skaldīšanas naža kustības laikā.
	Augstspregums, bīstami dzīvībai!
	Ierīci var apkalpot tikai viena persona!
	Pirms darba sākšanas atskrūvējiet atgaisošanas aizgriezni par apm. 2 apgriezieniem.Pirms transportēšanas noslēdziet.
	Uzmanību! Kustīgas instrumenti!
	Netransportējiet ierīci gūlus stāvokli!
	Aizliegta piekļuve nepiederošām personām
	Divi darba ātrumi:1. Mazs ātrums un pilns skaldīšanas spēks2. Liels ātrums un samazināts skaldīšanas spēks
△ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads....184
2. lerīces apraksts....184
3. Piegādes komplekts 184
4. Noteikumiem atbilstoša lietošana.... 184
5. Vispārējie drošības norādījumi.... 185
6. Papildu drošības norādījumi.... 185
7. Tehniskie dati.... 186
8. Izpakošana 186
9. Uzbūve / pirms lietošanas sākšanas.... 186
10. Lietošanas sākšana.... 187
11. Pieslēgšana elektrotīklam 189
12. Tīrīšana 189
13. Transportēšana 189
14. Glabāšana....190
15. Apkope 190
16. Utilizācija un otrreizēja izmantošana.... 190
17. Traucējumu novēršana.... 191
18. Atbilstības deklarācija 297

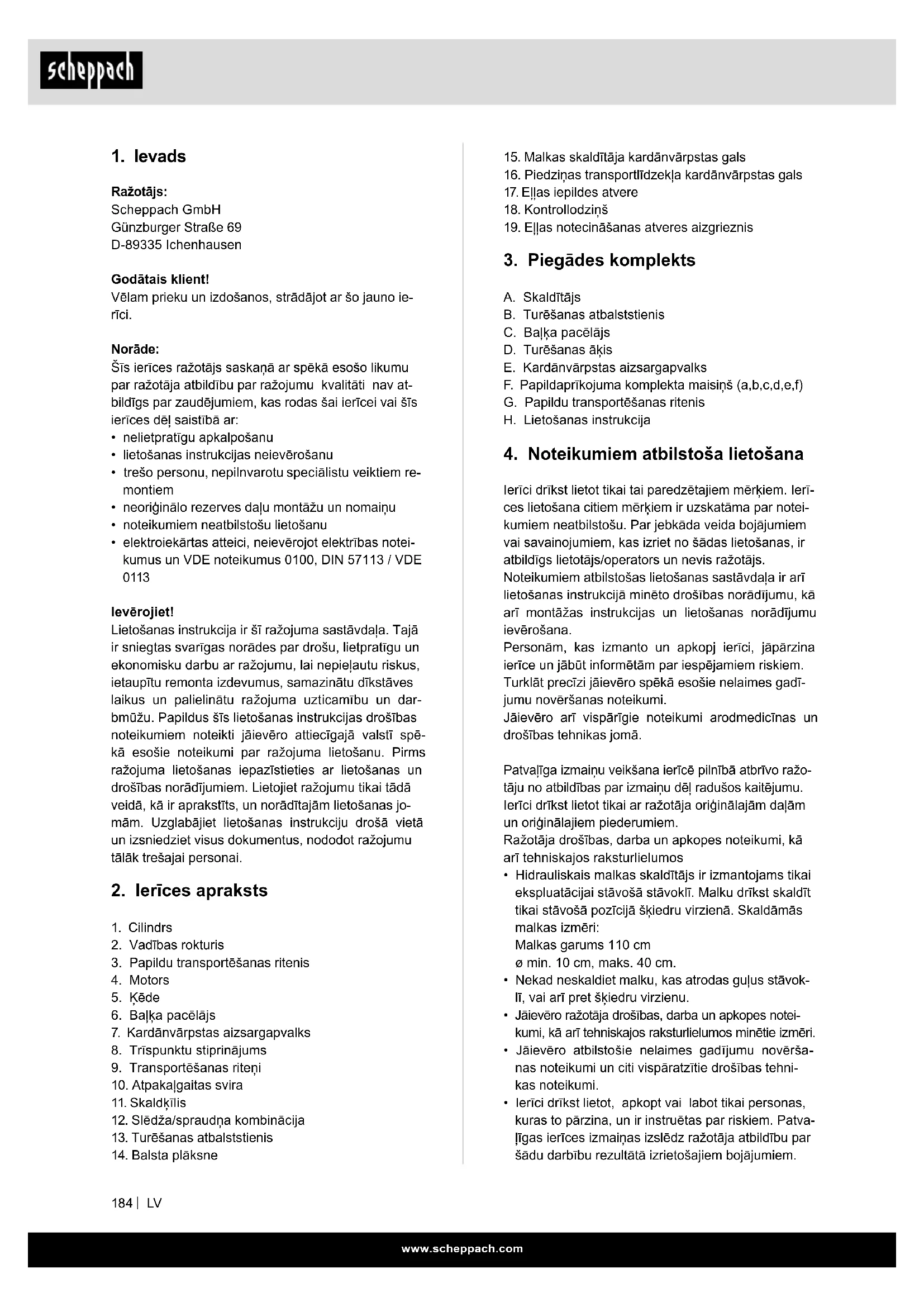

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nelietpratīgu apkalpošanu
- lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem remontiem
- neoriginālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113

levērojiet!

Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu. Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jo-mām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personali.

2. lerīces apraksts

1. Cilindrs
2. Vadības rokturis
3. Papildu transportēšanas ritenis
4. Motors
5. Kēde
6. Balka pacēlājs
7. Kardānvārpstas aizsargapvalks
8. Trīspunktu stiprinājums
9. Transportēšanas riteni
10. Atpakalgaitas svira
11. Skaldkīlis
12. Slēdža/spraudna kombinācija
13. Turēšanas atbalststienis

14. Balsta plāksne

15. Malkas skaldītāja kardānvārpstas gals

16. Piedziñas transportlīdzekļa kardānvārpstas gals
17. Ellas iepildes atvere
18. Kontrollodzinš
19. Ellas notecināšanas atveres aizgrieznis

3. Piegādes komplekts

A. Skaldītājs
B. Turēšanas atbalststienis
C. Bałka pacēlājs
D. Turēšanas ākis
E. Kardānvārpstas aizsargapvalks
F. Papildaprīkojuma komplekta maisiņš (a,b,c,d,e,f)
G. Papildu transportēšanas ritenis
H. Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Personām, kas izmanto un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem. Turklāt precīzi jāievēro spēkā esošie nelaimes gadī-jumu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu. Ierīci drīkst lietot tikai ar ražotāja originālajām daļām un originālajiem piederumiem.

Ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos

- Hidrauliskais malkas skaldītājs ir izmantojams tikai ekspluatācijai stāvošā stāvoklī. Malku drīkst skaldīt tikai stāvošā pozīcijā šķiedru virzienā. Skaldāmās malkas izmēri:

Malkas garums 110 cm ø min. 10 cm, maks. 40 cm.

- Nekad neskaldiet malku, kas atrodas guļus stāvoklī, vai arī pret škiedru virzienu.

- Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

- Jäievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.

- Ierīci drīkst lietot, apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patva-līgas ierīces izmaiņas izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.

• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uzņemas vienīgi pats lietotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Vispārējie drošības norādījumi

BRĪDINĀJUMS! Ja izmantojat elektroinstrumentus, jums vajadzētu ievērot turpmākos pamata piesardzības pasākumus, lai mazinātu ugunsgrēka, elektriskā trieciena un personu savainojumu risku. Pirms darba sākšanas ar šo instrumentu izlasiet visas norādes.

• levērojiet visus drošības norādījumus un bīstamī-bas norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.
• Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.
• Pārbaudiet elektrotīkla pieslēguma vadus. Neizmantojiet bojātus pieslēguma vadus.
• Pirms lietošanas sākšanas pārbaudiet divu roku vadības pareizo darbību.
• Apkalpojošajam personālam jābūt sasniegušam vismaz 18 gadu vecumu. Apmācāmajām personām jābūt sasniegušām vismaz 16 gadu vecumu, taču tās drīkst strādāt pie ierīces tikai uzraudzībā.
• Veicot darbus, lietojiet darba cimdus.
• Veicot darbus, ievērojiet piesardzību: Pirkstu un roku savainošanās risks, ko rada skaldīšanas instruments.
• Lai skaldītu smagas vai neparocīgas daļas, izman-tojiet piemērotus palīglīdzekļus atbalstīšanai.
• Pārveides, noregulēšanas un tīrīšanas darbus, kā arī apkopi un traucējumu novēršanu veiciet tikai tad, kad ir izslēgts motors. Atvienojiet tīkla kontakt-spraudni!
• Elektroinstalācijas uzstādīšanas, labošanas un ap-kopes darbus drīkst veikt tikai speciālisti.
• Kad labošanas un apkopes darbi ir pabeigti, nekavejoties jäuzmontë atpakal visas aizsargierīces un drošības ierīces.
• Atstājot darba vietu, izslēdziet motoru. Atvienojiet tīkla kontaktspraudni!

6. Papildu drošības norādījumi

• Malkas skaldītāju drīkst vadīt tikai viena persona.
• Lietojiet aizsardzības līdzekļus (aizsargbrilles / aizsargvizieri, cimdus, drošības apavus), lai pasargātu sevi no iespējamiem savainojumiem.
• Nekad nemēginiet skaldīt balkus, kuros ir nagla, stieple vai citi priekšmeti.
• Jau saskaldītā malka un koka skaidas rada bīstamu darba zonu. Pastāv paklupšanas, paslīdēšanas vai nokrišanas risks. Vienmēr uzturiet darba zonu kārtībā.
• Nekad ieslēgtas ierīces gadījumā nenovietojiet rokas uz kustīgām ierīces daļām.
• Skaldiet tikai malku, kuras maksimālais garums nepārsniedz 110 cm.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Atlikušie riski

lerice ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Pirkstu un roku savainošanās risks, ko rada skaldīšanas instrumenta nelietpratīga vadīšana vai nepareiza malkas novietošana.
• Savainojumi, ko rada izsviests darba materiāls nelietpratīgas turēšanas vai vadīšanas gadījumā.
• Bīstamība, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nay acīmredzami.
• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.
• Veselības apdraudējums, ko rada strāva, izmanto-jot nepienācīgus elektropieslēguma vadus.
• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustiņu un atvienojiet tikla kontaktspraudni.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustinu.
• Izmantojiet instrumentu, kas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

7. Tehniskie dati

	HL2200GM	HL3000GM
Piedziņa	Kardānvārpsta + elektromotors
Motors	400V~ / 50 Hz
Ieejas jauda P1	5100 W	5500 W
Izejas jauda P2	4000 W	4500 W
Darba režīms	S6 40%
Jūgvārpstas / motora apgriezienu skaits	540 min ^-1 1400 min ^-1
Fāžu komutators	Jā
Izmēri G x P x A	1540 x 1140 x 2520 mm
Min./maks. kokmate-riāla garums	560 - 1100 mm
Min. / maks. malkas diametrs	100 - 400 mm
Maks. jauda	22 t	30 t
Cilindra gājiens	948 mm
Padeves ātrums	10,5 cm/s	12,5 cm/s
Atpakalgaitas ātrums	7,5 cm/s	6,7 cm/s
Ellas daudzums	24 l	30 l
Svars	319 kg	373 kg

Paturētas tiesības veikt tehniskas izmaiņas!

Trokšni

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Skaņas jaudas līmenis L_WA	75 dB
Skaņas spiediena līmenis L_pA	55 dB
Kļūda K_WA/pA	3 dB

*Darba režīms S6 40%, nepārtraukts periodisks režīms. Režīmu veido palaides laiks, laiks ar konstantu slodzi un tukšgaitas laiks. Cikla ilgums ir 10 min., relatīvais ieslēgšanas ilgums ir 40 % no cikla ilguma.

Spiediena spēks:

lebūvētā hidrauliskā sūkņa jaudas līmenis var sasniegt īslaicīgu spiediena līmeni līdz pat 22 / 30 tonnu lielam skaldīšanas spēkam. Pamatiestatījumā hidrauliskos skaldītājus rūpnīcā noregulē par apm. 10 % zemāku jaudas līmeni. Drošības apsvērumu dēļ lieto-tājs nedrīkst noregulēt pamatiestatījumus.

Lūdzam ievērot, ka ārējie apstākļi, piem., darba temperatūra un apkārtējās vides temperatūra, gaisa spiediens un mitrums ietekmē hidrauliskās ellas viskozitāti. Turklāt izgatavošanas pielaides un apkopes klūdas var negatīvi ietekmēt sasniedzamo spiediena līmeni.

8. Izpakošana

Atveriet iepakojumu un uzmanīgi izņemiet ierīci. Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir). Pārbaudiet, vai piegādes komplekts ir pilnīgs.

Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.

Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.

Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai originālās daļas. Re-zerves daļas saņemsiet savā tirdzniecības uzņēmu-mā.

Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ IEVÊRĪBAI!

lerice un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

9. Uzbūve / pirms lietošanas sākšanas

9.1. Trīspunktu tapas montāža (papildaprīkojuma komplekta maisiņš A) (3. att.)

levietojiet vītntapas caur paredzētajiem caurumiem un otrajā pusē nofiksējiet attiecīgi ar M22 uzgriezni.

9.2. Kardānvārpstas aizsargapvalka (7) montāža (papildaprīkojuma komplekta maisiņš B) (4. att.)

Uzlieciet kardānvārpstas aizsargapvalku uz izvirzīta-jām tapskrūvēm uz kardānvārpstas un nostipriniet to ar abiem M10 uzgriežniem.

9.3. Skaldītāja novietošana darba stāvoklī (papildaprikojuma komplekta maisiņš C) (5.+6. att.)

Pievienojiet skaldītāju pie elektrotīkla. Ievērojiet motora griešanās virzienu. Nolaidiet abus vadības rokturus, līdz cilindrs nofiksējas vadīklā. levietojiet abas L-veida tapas (C), lai nostiprinātu cilindru uz malkas skaldītāja. Nostipriniet L-veida tapas atsperes izcilņos. Pēc tam pārvietojiet skaldīšanas nazi augstāka-jā pozīcijā un nonemiet balstu.

Labi uzglabājiet balstu, jo tas ir nepieciešams skaldītāja katrai transportēšanas reizei.

9.4. Turēšanas atbalststieņa (13) montāža (papildaprīkojuma komplekta maisiņš D) (7. att.)

Nostipriniet turēšanas atbalststieni ar vienu seštūrgalvas skrūvi M10x40, divām paliekamām paplāksnēm un vienu uzgriezni.

9.5. Turēšanas āka (D) montāža (papildaprīkoju-ma komplekta maisiņš E) (8. att.)

Nostipriniet turēšanas āki ar 2 seštūrgalvas skrūvēm un 2 uzgriežniem pie rāmja.

9.6. Bałka pacēlāja montāža (papildaprīkojuma komplekta maisiņš F) (9. att.)

Nostipriniet balka pacēlāju ar vienu sešstūrgalvas skrūvi M16x100 pie turēšanas cilpas. Aizkabiniet kēdi aiz skaldīšanas naža.

Papildu transportēšanas riteņa montāža (10. att.)

Piestipriniet transportēšanas riteni, kā parādīts 10. att. Nofiksējiet riteni augšējā urbumā ar sprost-tapu (10a), kad jūs strādājat ar skaldītāju. Nofiksējiet riteni apakšējā urbumā transportēšanas laikā.

⚠️ IEVĒRĪBAI!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

10. Lietošanas sākšana

Pārliecinieties, vai ierīce ir samontēta pilnībā un at-bilstoši norādījumiem. Pirms katras lietošanas reizes pārbaudiet:

• vai nav bojāti pieslēgumu vadi (plaisas, iegriezumi un tamlīdzīgi bojājumi),
  • vai nav iespējamu ierīces bojājumu;
• vai visas skrūves ir cieši pievilktas;
• vai hidrauliskajā sistēmā nav noplūdes vietu un
• ellas līmeni;

Ellas limena pârbaude (13. att.)

Hidraulikas ierīce ir slēgta sistēma ar eļļas tvertni, sūkni un vadības vārstu. Regulāri pirms katras lietošanas sākšanas pārbaudiet eļļas līmeni. Pārāk zems eļļas līmenis var bojāt eļļas sūkni. Eļļas līmenim jābūt eļļas mērstiena vidējās atzīmes robežās. Skaldīšanas balsts pirms pārbaudes jāievirza, ierīcei jāstāv taisni. Pilnīgi ie-skrūvējiet eļļas mērstieni, lai izmērītu eļļas līmeni.

Elektromotors

Pārbaudiet motora kustības virzienu. Ja skaldītāja atbalststienis neatrodas augšējā pozīcijā, ar atpa- kalgaitas stīpu vai rokturiem pavirziet skaldīśanas nazi augšējā pozīcijā. Ja skaldītāja atbalststienim jau vajadzētu atrasties augšējā pozīcijā, aktivizējiet skaldīśanas mehānismu, pārvietojot abas sviras uz leju. Tādējādi skaldītāja atbalststieni pārvieto uz leju.

Gadījumā, ja skaldīšanas nazis, neskatoties uz rokturu vai atpakalgaitas stīpas aktivizēšanu, nepārvietojas, nekavējoties izslēdziet ierīci. Grieziet polu grozāmierīci nomaināmajā blokā (11.+12. att.), lai mainītu motora griešanās virzienu.

Nekad neļaujiet motoram darboties nepareizā griešanās virzienā! Tas neizbēgami rada sūkņu sistēmas destrukciju, un šajā gadījumā nevar izmantot garantiju.

Darbības pārbaude

Pirms katras lietošanas reizes jäveic funkciju pârbaude.

Rīcība: Rezultāts:

Abus rokturus spiediet uz leju.	Skaldīšanas nazis pārvie-tojas uz leju līdz apt. 20 cm virs galda.
Attiecīgā brīdī atlai-diet vienu rokturi	Skaldīšanas nazis paliek izvēlētajā pozīcijā.

levērībai!

Pirms lietošanas sākšanas palaidiet valīgāk iepildīšanas atveres aizgriezni (19. att.).

Nekad neaizmirstiet palaist valigāk iepildīšanas atveres aizgriezni!

Pretējā gadījumā sistēmā esošais gaiss arvien no jauna tiek saspiests un atbrīvots, un sekas ir tādas, ka tiek sabojāti hidrauliskās sistēmas kontūra blīvējumi, un malkas skaldītājs vairs nav lietojams. Šādā gadījumā tiek anulēta pārdevēja, kā arī ražotāja sniegtā garantija.

leslēgšana / izslēgšana (12)

Lai ieslēgtu, nospiediet zało pogu.

Lai izslēgtu, nospiediet sarkano pogu.

Norāde: Pirms katras lietošanas reizes pārbaudiet ieslēgšanas un izslēgšanas blokā darbību, vienu reizi ieslēdzot un izslēdzot ierīci.

Atkārtotas palaišanas drošinātājs strāvas pārtraukuma gadījumā (nulles spriegojuma palaišanas ierīce)

Strāvas padeves pārrāvuma, nejaušas kontaktdakšas izraušanas vai bojāta drošinātāja gadījumā ierīce izslēdzas automātiski. Lai atkal ieslēgtu, vēlreiz nospiediet zaļo pogu slēdžu blokā.

Kardānvārpsta

• Pirms ierīces pievienošanas pie piedziņas transportlīdzekļa trīspunktu sajūga pārliecinieties, vai ierīces svars ir piemērots piedziņas transportlīdzeklim. Ierīces svars jānolasa ražotāja datu plāksnītē.
• Kardānvārpstu drīkst pievienot tikai tad, ja ir izslēgts traktora motors.
• Izmantojiet vienīgi atļautās un lietošanai ar malkas skaldītāju piemērotās kardānvārpstas.

Bez tam vēl kardānvārpstai jābūt aprīkotai ar visiem drošības mehānismiem, kuriem jābūt labā stāvoklī.

• Neuzturieties kardānvārpstas tuvumā, kad tā darbojas.
• Pārliecinieties, vai traktora apgriezienu skaits nepārsniedz datu plāksnītē norādīto skaitu maks. 540 1/min.
• Pirms apkopes darbiem vai ja skaldkīlis ir iestrēdzis, vispirms atvienojiet ierīci no traktora, turklāt izslēdziet traktoru.

Skaldītāja piekabināšana pie piedziņas transportlīdzekļa (13. + 14. att.)

1. Pievirziet piedziņas transportlīdzekli atpakalgaitā pie malkas skaldītāja. Pozicionējiet apakšējos satvērējplecus pietiekami tuvu pie malkas skaldītāja satveršanas tapām.
2. leslēdziet piedziņas transportlīdzekļa stāvbremzi un izslēdziet motoru. Nobloķējiet aizmugurējos ritenus abās pusēs ar riteņa paliktniem vai citiem piemērotiem priekšmetiem.
3. Noņemiet pretputekļu aizsargu (1) un piekabiniet to pie kardānvārpstas aizsargapvalka (2).
4. Nolaidiet apakšējos satvērējplecus pie malkas skaldītāja satveršanas tapām un nostipriniet tos ar drošības tapām. (3)
5. Pozicionējiet augšējo satvērējplecu turētājā un ieregulējiet to ar turētāja urbumiem. levietojiet sakabes tapu, lai nofiksētu augšējo satvērējplecu.

- Pārvada kardānvārpstas galam ir 34,8 mm liels diamets un pieslēgums ar 6 zobiem (standarta kategorija 1 PTO).

1. Bīdiet kardāna piedziņas vārpstu pāri pārvada un piedziņas transportlīdzekļa kardānvārpstas galam. Iespiediet kardānvārpstas piedziņas vārpstas abos galos esošās atsperīgās tapas. Bīdiet piedziņas vārpstu tālāk pāri kardānvārpstas galiem, līdz atsperīgās tapas izlec ārā un nofiksējas kardānvārpstas gala zobos.
2. Kardānvārpstas ieregulēšana Skatoties no vārpstas augšpuses un no sāniem, malkas skaldītāja kardānvārpstas galam (15) un piedziņas transportlīdzekļa kardānvārpstas galam (16) jābūt paralēli ieregulētiem. Kardānvārpstas šarnīru leņķiem (α) jābūt tik maziem, cik vien tas ir iespējams.
3. Nostipriniet kardānvārpstas piedziņas drošības kēdi pie malkas skaldītāja un piedziņas transportlīdzekļa nekustīgās daļas, lai novērstu aizsargmehānisma griešanos.

Pārbaudiet piedziņas transportlīdzekļa kardānvārp- stas kustības virzienu. Ja skaldītāja atbalststienis neatrodas augšējā pozīcijā, ar atpakaļgaitas stīpu vai rokturiem pavirziet skaldīšanas nazi augšējā pozīcijā. Ja skaldītāja atbalststienim jau vajadzētu atrasties augšējā pozīcijā, aktivizējiet skaldīšan- nas mehānismu, pārvietojot abas sviras uz leju.

Tādējādi skaldītāja atbalststieni pārvieto uz leju. Gadījumā, ja skaldīšanas nazis, neskatoties uz rokturu vai atpakalgaitas stīpas aktivizēšanu, nepārvietojas, apturiet kardānvārpstas piedziņu un mainiet tās griēšanās virzienu.

Nekad neļaujiet kardānvārpstas piedziņai darboties nepareizā griešanās virzienā! Tas neizbēgami rada sūkņu sistēmas destrukciju, un šajā gadījumā nevar izmantot garantiju.

Aizsardzības atbalststiena lietošana (15. att.)

Aizsardzības atbalststieni dažādās pakāpēs var regulēt augstumā atkarībā no malkas garuma.

Skaldīšana (16.+17. att.)

• Ja ārējā temperatūra ir zemāka par 5°C, ľaujiet ie-rīcei darboties tukšgaitā apm. piecas minūtes, lai hidrauliskā sistēma sasniegtu darba temperatūru. Malka vertikāli atrodas zem skaldīšanas naža levērībai! Skaldīšanas nazis ir ľoti ass. Savai-nošanās risks!
• Kad jūs abas vadības sviras spiežat uz leju, skaldīšanas nazis virzās uz leju un saskalda malku.
• Skaldiet tikai taisni sazāgētu malku.
• Skaldiet malku vertikāli.
• Nekad neskaldiet malku gulošā stāvoklī vai škērsām novietotu malku pret šķiedru virzienu!
• Malkas skaldīšanas laikā valkājiet piemērotus cimdus un drošības apavus.
• Ekstrēmi saauguša kokmateriāla gadījumā atskaldiet pagales no malas.

levērībai! Noteikti kokmateriāli skaldīšanas laikā var nonākt zem spēcīga spriegojuma un pēkšņi plīst.

- lestrēgušu malku izsitiet pretēji skaldīšanas virzienam, vai virzot skaldkīli uz augšu. △ Brīdinājums! Pirkstu un roku saspiešanas risks!

Balka pacēlāja (6) lietošana

Vispārējās norādes par balka pacēlāju:

• Balka pacēlāja kēdi drošības apsvērumu dēļ drīkst iekabināt pie skaldīšanas naža tikai ar pēdējo locekli.
• Uzmaniet, lai neviena persona neuzturētos balka pacēlāja darba zonā

Balka pacēlāja lietošana:

• Atbrīvojiet balka pacēlāja atturēšanas āki tā, lai celšanas caurule varētu brīvi kustēties.
• Virziet skaldīšanas nazi tiktāl uz leju, lai balka pacē-lāja celšanas caurule pilnīgi novietotos uz pamatnes.
• Šādā pozīcijā skaldāmo balķi iespējams uzripināt uz celšanas caurules.

(Balkim jāatrodas zonā starp abiem fiksācijas punktiem)

- Nospiediet atpakalgaitas stīpu uz leju un ħaujiet skaldīšanas nazim virzīties uz augšu.

(Uzmanību! Nestāviet balka pacēlāja darba zonā! Savainošanās risks!)

• Tagad ieregulējiet balki, spiediet to pret fiksācijas tapu un saskaldiet balki.
• Pēc tam nonemiet saskaldīto malku un virziet skaldkīli un līdz ar to balka pacēlāju atkal uz leju.
• Tagad var uzritināt jaunu balki uz balka pacēlāja.

(skatiet: Darba norādījumi)

Balka pacēlāja novietošana atpakaj.

Nelietojot balka pacēlāju, to izmanto kā otru aizsardzības atbalststieni. Šim nolūkam atbalststieni paceļ augšā, līdz tas nofiksējas turēšanas ākī.

Balka pacēlāja transportēšanas stāvoklis:

Vadiet balka pacēlāju ar roku uz augšu, līdz tas nofiksējas.

levērojiet šīs norādes, lai garantētu ātru un drošu darbu

11. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta tīkla pieslēgumam un izmantotajam pagarinā-tāja vadam jāatbilst šiem noteikumiem.

Bojāts elektriskais pieslēguma vads

Elektriskajiem pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;
• locijuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vadā, pārbraucot tam pāri;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanas dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet, vai pieslēguma vadiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markejumu H07RN.

Tipa markejuma uzdrukātais teksts uz pieslēguma kabela ir obligāts.

Vienfāzes mainstrāvas motora gadījumā mēs iesakām mašīnām ar augstu palaides strāvu (sākot ar 3000 va- tiem) aizsardzību ar drošinātājiem C 16A vai K 16A!

Trisfāžu mainstrāvas motors 400 V\~ / 50 Hz Tikla spriegums 400 V\~ / 50 Hz.

Tikla pieslēgumam un pagarinātāja vadam jābūt ar 5 dzīslām = 3 P + N + SL. - (3/N/PE).

Pagarinātājiem jābūt 1,5 mm² minimālajam škērsgrie-zumam.

Tikla pieslēgumam ir maksimāli 16 A drošinātājs.

Tikla pieslēguma vai novietošanas vietas maiņas gadījumā jāpārbauda griešanās virziens. Ja nepieciešams, jānomaina polaritāte.

Ierīces kontaktdakšā grieziet polu maiņas ierīci.

12. Tīrīšana

levērībai!

Pirms jebkādiem tīrīšanas darbiem atvienojiet tīkla kontaktspraudni.

lesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes. Laiku pa laikam ar salveti noslaukiet skaidas un pu- tekļus no ierīces.

Regulāri tīriet ierīci ar mitru drānu un mazliet ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

13. Transportēšana

Izmantojot 3 punktu stiprinājumu pie piedziņas transportlīdzekļa, malkas skaldītāju var viegli transportēt.

Pirms jūs transportējat malkas skaldītāju, novietojiet to transportēšanas stāvoklī. Šim nolūkam pārvietojiet skaldkīli uz leju, līdz tas pieklaujas pie metāla balsta.

Pēc tam izņemiet abas L-veida tapas un virziet hidraulisko cilindru transportēšanas stāvoklī uz leju, nospiežot atpakalgaitas stīpu uz leju.

Braukšanas laikā ievērojiet pietiekamu vietu ma- nevrēšanai, piem., apgriešanās, novietošanas laikā un krustojumos.

Pirms transportēšanas pārliecinieties, vai malkas skaldītājs ir pienācīgi un droši nostiprināts pie piedziņas transportlīdzekļa, un vai kardānvārpsta bija demontēta.

Nekad netransportējiet malkas skaldītāju ar pie- vienotu kardānvārpstas piedziņu.

Uzmaniet, vai malkas skaldītājs ir pietiekami augstu pacelts, lai transportēšanas laikā škērsotu škēršļus.

14. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir no 5 līdz 30 °C robežās.

Uzglabājiet instrumentu oriğinālajā iepakojumā.

Nosedziet instrumentu, lai to pasargātu no putekliem vai mitruma. Uzglabājiet lietošanas instrukciju pie instrumenta.

15. Apkope

levērībai!

Pirms jebkādiem apkopes darbiem atvienojiet tikla kontaktspraudni. Uzmaniet, lai kardānvārpsta nebūtu pievienota pie piedziņas transportlīdzekļa.

Kad jāmaina ella?

Pirmā ellas maiņa pēc 50 darba stundām, pēc tam ik pēc 250 darba stundām.

Ellas maina (18. att.)

Novietojiet malkas skaldītāju uz mazliet paaugstināta paliktņa (piem., eiropaletes). Novietojiet pietiekamu tvertni (min. 30 litri) zem notecināšanas atveres aiz-griežņa pie skaldīšanas balsta.

Atgrieziet notecināšanas atveres aizgriezni un ľaujiet ellai uzmanīgi izplūst tvertnē.

Atgrieziet notecināšanas atveres aizgriezni pie skaldīšanas balsta augšmalas, lai ella varētu labāk izplūst. levietojiet notecināšanas atveres aizgriezni ar blīvējumu atpakal un labi pievelciet.

lepildiet jaunu hidraulisko ellu. (Saturs: skatiet Tehniskos raksturlielumus) un pärbaudiet ellas līmeni, izmantojot ellas mērstieni.

Pēc ellas maiņas vairākas reizes aktivizējiet malkas skaldītāju bez faktiskās skaldīšanas.

levēribai! Netīrumu dalīnas nedrīkst iekļūt eļļas tvertnē.

Pienācīgi utilizējiet nolietoto ellu vietējā nolietotās ellas savākšanas vietā. Ir aizliegts notecināt izlietoto ellu zemē vai sajaukt ar atkritumiem.

Mēs iesakām HLP 32 sērijas ellas.

Transmisijas ellas maiña (20. att.)

Pārvads rūpnīca ir uzpildīts ar SAE90 transmisijas ellu. Noteciniet transmisijas ellu pēc pirmajām 50 darba stundām un nomainiet to, kā norādīts, ar jaunu ellu.

Tādā gadījumā nākamās ellas mainas jāveic ik pēc 250 darba stundām vai ik pēc sešiem mēnešiem, atkarībā no tā, kas pirmais iestājas.

1. Demontējiet kardānvārpstas aizsargapvalku un novietojiet pietiekami liela izmēra trauku zem pārvada.

2. Vispirms atgrieziet ellas notecināšanas atveres aizgriezni (19) un pēc tam ellas iepildīšanas atveres aizgriezni (17) un pilnīgi noteciniet ellu.

3. Aizgrieziet ellas notecināšanas atveres aizgriezni ar nomainītu blīvējumu un iepildiet jaunu transmisijas ellu SAE90, izmantojot piltuvi iepildes atverē, līdz kontrollodziņa (18) apakšmala gandrīz ir noklāta ar ellu.

Pārbaudiet eļļas līmeni ik pēc 8 stundām. Eļļas līme- nis ir pareizs, ja kontrollodziņa (18) apakšmala ir gan- drīz noklāta ar eļļu.

Hidraulikas ierīce

Hidraulikas ierīce ir slēgta sistēma ar eļļas tvertni, sūkni un vadības vārstu.

Nedrikst mainit vai manipulēt rūpnīcā nokomplektēto sistēmu.

Regulāri pārbaudiet ellas limeni.

Pārāk zems ellas līmenis bojā ellas sūkni,

Regulāri pārbaudiet hidraulisko pieslēgumu un skrūv-savienojumu hermētiskumu un, ja nepieciešams, tos pievelciet.

Pieslēgumi un remonts

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;
  • motora datu plāksnītē norādītie dati

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošās detaļas*: skaldkīlis, hidrauliskā ella, transmisijas ella

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

16. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādāja- mi. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vā-cijas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)
• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienēmšanas atpakal prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

17. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamais cēlonis Novēršana
Neiedarbojas hidraulikas sūknis	Nav sprieguma	Pārbaudiet, vai vados ir elektrība
	Izslēdzies motora termoslēdzis	leslēdziet termoslēdzi, kas atrodas motora korpusā
Balsts nekustas lejup	Zems eļļas līmenis	Pārbaudiet eļļas līmeni un uzpildiet eļļu
	Nav pieslēgta viena no svirām	Pārbaudiet sviras stiprinājumu
	Sliedēs ir netīrumi	Notīriet balstu
Motors iedarbojas, bet balts nekustās lejup	Nepareizs motora griešanās virziens trīsfāžu maiņstrāvas gadījumā	Pārbaudiet motora griešanās virzienu un attiecīgi pārstatiet

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīrdizību par šadiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēl šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garan-tējam tikai gadījumā, ja mums ir garantīja no saviem piegādātājiem. Jauno detaļu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garanti SE
