Produkta veids	Vertikālais malkas skaldītājs
Zīmols	Scheppach
Modelis	HL810
Uzņemtā jauda (P1)	3000 W
Atdotā jauda (P2)	2200 W
Spriegums / Frekvence	230 V~ / 50 Hz
Maks. šķelšanas spēks	8 tonnas
Cilindra gājiens	485 mm
Izmēri (G/P/A)	845 x 935 x 1500 mm
Darba augstums	940 mm
Svars	109,9 kg
Malkas garums min. - maks.	100 - 550 mm
Malkas diametrs min. - maks.	80 - 300 mm
Nolaišanas ātrums	3,1 cm/s
Pacelšanas ātrums	17,3 cm/s
Hidrauliskās eļļas daudzums	4 litri (tips HLP 32)
Dzinējs	Vienfāzes, 2800 min⁻¹, darbības režīms S6 40%
Skaņas jaudas līmenis (LWA)	93,6 dB
Skaņas spiediena līmenis (LpA)	77,8 dB
Drošība	Divroku vadība, aizsardzība pret atkārtotu iedarbināšanu, avārijas apturēšana
Apkope	Eļļas maiņa ik pēc 500 h, šķelšanas galvas eļļošana ik pēc 5 h
Nolietojamās daļas	Šķelšanas ķīlis, vadotnes, hidrauliskā eļļa

Bieži uzdotie jautājumi - HL810 SCHEPPACH

Kāda ir Scheppach HL810 skaldītāja jauda?

Scheppach HL810 uzņemtā jauda ir 3000 W un atdotā jauda 2200 W, ar šķelšanas spēku 8 tonnas.

Kādu hidrauliskās eļļas tipu izmantot un kāds daudzums?

Izmantojiet 4 litrus hidrauliskās eļļas tipa HLP 32. Pirms katras lietošanas pārbaudiet līmeni ar mērstieni.

Kā iztukšot hidraulisko sistēmu pirms pirmās lietošanas?

Atskrūvējiet ventilācijas aizbāzni dažus apgriezienus, lai izplūstu gaiss. Atstājiet to atvērtu darbības laikā un aizveriet pirms transportēšanas.

Kādi ir maksimālie malkas izmēri, ko var šķelt?

Garums: 100 līdz 550 mm, diametrs: 80 līdz 300 mm. Šķeliet tikai taisni nozāģētus baļķus vertikālā stāvoklī.

Kā noregulēt gājienu, lai šķeltu īsus baļķus?

Novietojiet ķīli 10 cm virs plāksnes, izslēdziet dzinēju, atskrūvējiet zvaigžņu roktura skrūvi, pavelciet regulēšanas stieni uz augšu, tad pievelciet.

Ko darīt, ja hidraulikas sūknis nedarbojas?

Pārbaudiet elektroapgādi un dzinēja termoaizsardzību. Ja dzinējs pārkarsis, pagaidiet, kamēr atdziest, tad atkārtoti iedarbiniet.

Kādi ir būtiskākie drošības noteikumi?

Vienmēr valkājiet cimdus, aizsargbrilles un drošības apavus. Izmantojiet mašīnu tikai ar vienu cilvēku un turiet rokas prom no kustīgā ķīļa.

Kad un kā nomainīt hidraulisko eļļu?

Pirmā eļļas maiņa pēc 50 stundām, tad ik pēc 500 stundām. Novietojiet trauku zem mašīnas, atskrūvējiet mērstieni un ventilācijas skrūvi, ļaujiet izplūst, tad iepildiet 4 L jaunas eļļas.

Kā transportēt skaldītāju?

Nolaidiet ķīli pilnībā, noliekiet mašīnu, izmantojot kolonnas rokturi, līdz tā balstās uz riteņiem, tad pārvietojiet. Pirms transportēšanas aizveriet ventilācijas aizbāzni.

Kur atrast rezerves daļas HL810?

Nolietojamās daļas (šķelšanas ķīlis, vadotnes, eļļa) ir pieejamas Scheppach pēcpārdošanas servisā. Skenējiet QR kodu sākumlapā vai sazinieties ar savu izplatītāju.

LIETOŠANAS INSTRUKCIJA HL810 SCHEPPACH

Uz ražojuma attēloto simbolu skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet rokasgrāmatu		Pienācīgi utilizējiet izlietoto eļļu (izlietotās eļļas savākšanas punktā). Ir aizliegts notecināt izlietoto eļļu zemē vai sajaukt ar atkritumiem.
	Aizliegts smēķēt darba zonā		Ir aizliegts noņemt vai izmainīt drošības mehānismus vai aizsarg-mehānismus.
	Izmantojiet darba cimdus		Pie iekārtas darba zonā drīkst atras-ties tikai tās operators. Neļaujiet šajā zonā iekļūt nepiederošām personām, kā arī mājdzīvniekiem un mājlopiem (jāievēro vismaz 5 m attālums).
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ražojuma krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.		Neaizvāciet iekļīlējušos klučus ar savām rokām.
	Lietojiet drošus apavus		Uzmanību! Veicot jebkādus remonta, apkopes un tīrīšanas darbus, izslēdziet motoru un atvienojiet tīkla kontaktdakšu.
	Neļaujiet izplūst hidrosistēmas eļļai uz zemes		Sagriešanas un saspiešanas risks: nekad nepieskarieties bīstamajām zonām skaldīšanas naža kustības laikā.
	Uzturiet kārtībā savu darba vietu! Nekārtība var izraisīt nelaimes gadījumus!		Augstspriegums, bīstami dzīvībai!
	Ierīci var apkalpot tikai viena persona!		Pirms darba sākšanas atskrūvējiet atgaisošanas skrūvi par apt. 2 apgriezieniem. Pirms transportēša-nas noslēdziet.
	Uzmanību! Kustīgas instrumenti!		Netransportējiet ierīci guļus stāvoklī!
⚠ Uzmanību!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi		Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadīnijām.

Satura rādītājs: Lappuse:

1. levads.... 167
2. lerīces apraksts 167
3. Piegādes komplekts 167
4. Paredzētajam mērķim atbilstoša lietošana 167
5. Vispārējie drošības norādījumi.... 168
6. Papildu drošības norādījumi....168
7. Tehniskie dati....169
8. Izpakošana....169
9. Uzstādīšana / Darbības pirms lietošanas sākšanas.... 170
10. Lietošanas sākšana.... 170
11. Pieslēgšana elektrotīklam 171
12. Tīrīšana.... 172
13. Transportēšana.... 172
14. Glabāšana 172
15. Apkope.... 172
16. Utilizacija un otrreizēja izmantošana.... 173
17. Traucējumu novēršana.... 174
18. Atbilstības deklarācija....271

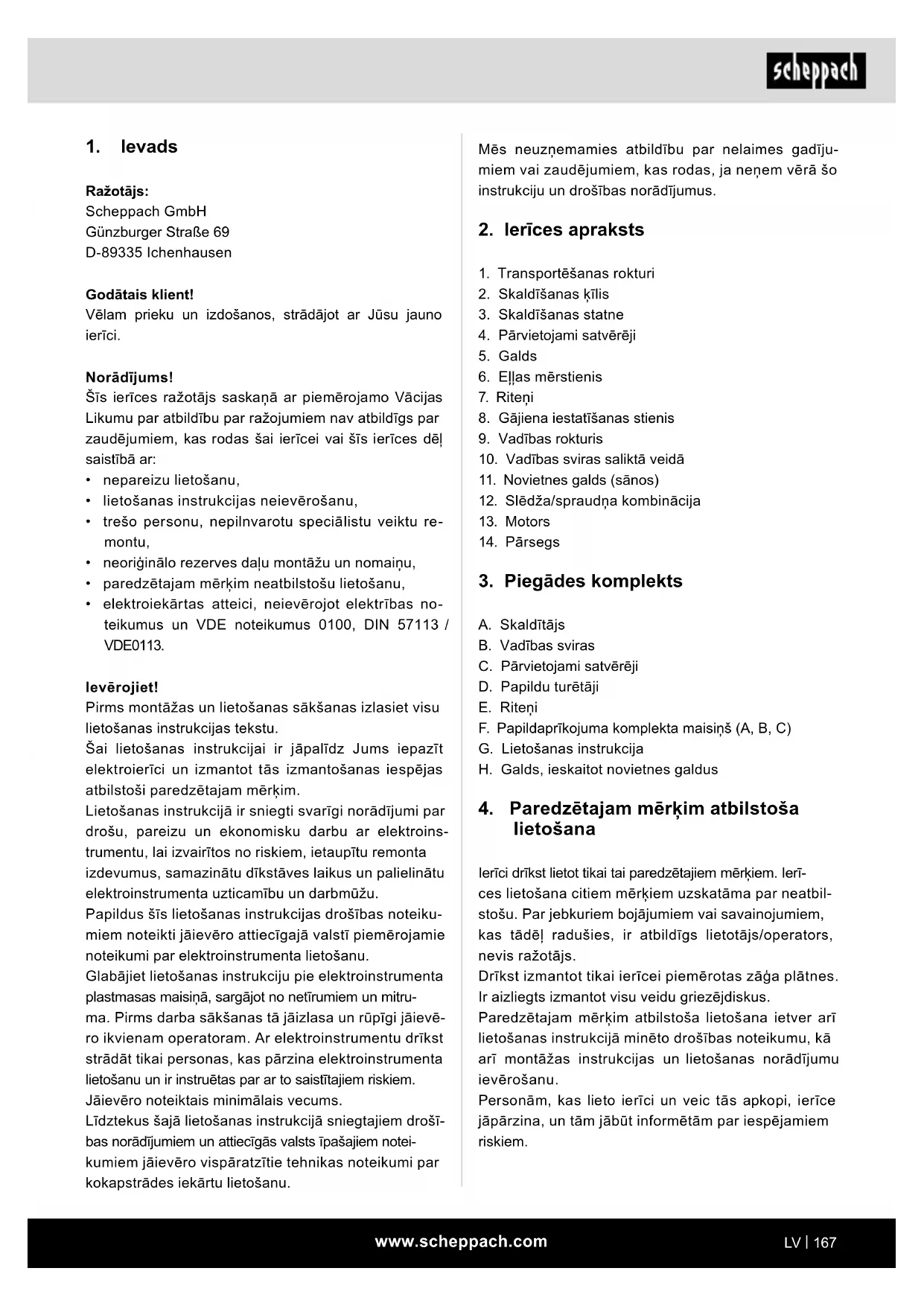

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaṇā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitru-ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē-ro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem.

Jāievēro noteiktais minimālais vecums.

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Transportēšanas rokturi
2. Skaldīšanas kīlis
3. Skaldīšanas statne
4. Pārvietojami satvērēji
5. Galds
6. Ellas mērstienis
7. Riteni
8. Gājiena iestatīšanas stienis
9. Vadības rokturis
10. Vadības sviras saliktā veidā
11. Novietnes galds (sānos)
12. Slēdža/spraudna kombinācija
13. Motors
14. Pärsegs

3. Piegādes komplekts

A. Skaldītājs
B. Vadības sviras
C. Pārvietojami satvērēji
D. Papildu turētāji
E. Riteni
F. Papildaprikojuma komplekta maisiņš (A, B, C)
G. Lietošanas instrukcija
H. Galds, ieskaitot novietnes galdus

4. Paredzētajam mērķim atbilstoša lietošana

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Drīkst izmantot tikai ierīcei piemērotas zāga plātnes. Ir aizliegts izmantot visu veidu griezējdiskus.

Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadī-jumu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu. lerīci drīkst lietot tikai ar ražotāja originālajiem piederumiem un originālajiem instrumentiem.

Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

• Hidrauliskais malkas skaldītājs ir izmantojams tikai ekspluatācijai stāvošā stāvoklī. Malku drīkst skaldīt tikai stāvošā pozīcijā šķiedru virzienā. Skaldāmās malkas izmēri:
  Malkas garums min. - maks.: 100 - 485 mm Koka bluka diamets min. - maks.: 80 - 300 mm
• Nekad neskaldiet malku, kas atrodas gulošā stāvoklī vai arī pret škiedru virzienu.
• Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.
• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• lerīci drīkst lietot, apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīga izmaiņu veikšana ierīcē izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• lerīci drīkst lietot tikai ar ražotāja ori̱ginalājiem pie- derumiem un ori̱ginalājiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uznemas vienīgi pats lietotājs.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpni cības uznēmumos, kā arī līdzīgos darbos.

5. Vispārējie drošības norādījumi

BRĪDINĀJUMS! Ja izmantojat elektroinstrumentus, jums vajadzētu ievērot turpmākos pamata piesardzības pasākumus, lai mazinātu ugunsgrēka, elektriskā trieciena un personu savainojumu risku. Pirms darba sākšanas ar šo instrumentu izlasiet visas norādes.

• levērojiet visus drošības norādījumus un bīstamības norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.
• Pārbaudiet tīkla pieslēguma vadus. Neizmantojiet bojātus pieslēguma vadus.
• Pirms ekspluatācijas sākšanai pārbaudiet divu roku vadības darbības pareizību.
• Apkalpojošajai personai jābūt sasniegušai vismaz 18 gadu vecumu. Apmācāmajām personām jābūt sasniegušām vismaz 16 gadu vecumu, taču tās drīkst strādāt pie ierīces tikai uzraudzībā.
  • Veicot darbus, lietojiet darba cimdus.
• Esiet piesardzīgs, veicot darbus: Pirkstu un roku savainošanās risks, ko rada skaldīšanas instruments.
• Lai skaldītu smagas vai neparocīgas daļas, izmanto- jiet piemērotus palīglīdzekļus atbalstīšanai.
• Pārveides, noregulēšanas un tīrīšanas darbus, kā arī apkopi un traucējumu novēršanu veiciet tikai tad, kad ir izslēgts motors. Izvelciet kontaktdakšu!
• Elektroinstalācijas uzstādīšanas, labošanas un ap-kopes darbus drīkst veikt tikai speciālisti.
• Pēc pabeigtiem labošanas un apkopes darbiem ne-kavējoties jāuzstāda atpakal, visi aizsargmehānismi un drošības mehānismi.
• Atstājot darba vietu, izslēdziet motoru. Izvelciet kontaktdakšu!

6. Papildu drošības norādījumi

• Malkas skaldītāju drīkst apkalpot tikai viena persona.
• Valkājiet aizsargaprikojumu (aizsargbrilles/aizsargājošo sejsegu, cimdus, aizsargapavus), lai pasargātu sevi no iespējamiem savainojumiem.
• Nekad nemēginiet skaldīt klučus, kuros ir naglas, stieples vai citi priekšmeti.
• Jau saskaldītā malka un koka skaidas rada bīstamu darba zonu. Pastāv paklupšanas, paslīdēšanas vai nokrišanas risks. Vienmēr uzturiet darba zonu kārtībā.
• Nekad ieslēgtas ierīces gadījumā nenovietojiet rokas uz kustīgām ierīces daļām.
• Skaldiet tikai malku, kuras maksimālais garums nepārsniedz 55 cm.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Atlikušie riski

lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties atsevišķi atlikušie riski.

• Pirkstu un roku savainošanās risks, ko rada skaldīšanas instrumenta nelietpratīga vadīšana vai nepareiza malkas novietošana.
• Savainojumi, ko rada izsviests darba materiāls nelietpratīgas turēšanas vai padeves gadījumā.
• Apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.
• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.
• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustiņu un atvienojiet tīkla spraudni.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ie-vietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu.
• Izmantojiet instrumentu, kurš ir ieteicams šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

7. Tehniskie dati

Motors	230 V~ / 50 Hz
leejas jauda P1	3000 W
Izejas jauda P2	2200 W
Darba režīms	*S6 40%
Motora apgriezienu skaits	2800 min ^-1
Izmēri G/P/A	845 x 935 x 1500 mm
Galda augstums	800 mm

Darba augstums 940 mm

Malkas garumsmin. - maks.	100 - 550 mm
Koka bluka diametrsmin. - maks.	80 - 300 mm
Jauda maks. 8 t*
Cilindra gājiens 485 mm
lestrādes ātrums 3,1 cm/s
Atpakalgaitas ātrums 17,3 cm/s
Ellas daudzums 4 l
Svars 109,9 kg

Tehniskā specifikācija var tikt mainīta!

*Darba režīms S6 40%, periodiska, periodiska darbība, neietekmējot iedarbināšanas procesu uz motora sasilšanu. Režīmu veido palaides laiks, laiks ar konstantu slodzi un tukšgaitas laiks. Darbības laiks ir 10 min., relatīvais ieslēgšanas laiks ir 40% no darbības laika.

Skaņas intensitātes līmenis

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Skaņas jaudas līmenis LWA	93,6 dB
Skaņas spiediena līmenis LpA	77,8 dB
Klūda KWA/pA	3 dB

8. Izpakošana

Atveriet iepakojumu un uzmanîgi iznemiet ierîci.

Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

Pārbaudiet, vai piegādes komplekts ir pilnīgs.

Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.

Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām

Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību.

Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.

Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ UZMANĪBU!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

9. Uzstādīšana / Darbības pirms lietošanas sākšanas

9.1. Riteņu montāža (7)

(papildaprīkojuma komplekta maisiņš A)

• Lespraudiet tapu caur riteni (7)
- Piestipriniet divas paplāksnes
- Tagad iespraudiet tapu caur urbumiem, kuri atrodas skaldītāja apakšējā daļā (3. att.)
- Tagad nofiksējiet tapu, izmantojot paplāksni un at-speres aizbāzni
- Noslēgumā piestipriniet mazo riteņa dekoratīvo disku
- Atkārtojiet šo procesu otrajā pusē.

9.2. Galda montāža (5)

• Palaidiet valīgāk zvaigžnveida roktura skrūvi (4. att.)
- Tagad atlociet abas sānu novietnes (11) uz āru, kā parādīts 5. att.
- Tagad piestipriniet galdu tam paredzētajā turētājā (6. att. (1)) un atkārtoti pievelciet iepriekš atskrūvēto zvaigžnveida roktura skrūvi (6. att. (2)).

9.3. Vadības sviru saliktā veidā montāža (10) (papildaprīkojuma komplekta maisiņš B)

• Nonemiet iepriekš samontēto tapu (7. att. (C))
• Leziediet metāla skavas augšā un apakšā
• Levietojiet vadības sviru saliktā veidā šim nolūkam paredzētajā pozīcijā (7. att. (1)).
• levadiet vadības sviru (A) sviras slēdzī (B) (7. att. (2))
• Nodrošiniet vadības sviras saliktā veidā, izmantojot tapas (c), un nofiksējiet tās, izmantojot atsperes aiz-bāzni
• Izmantojot aprakstīto metodi, tagad piestipriniet otru vadības sviru otrā pusē

9.4. Satvērēju montāža

(papildaprikojuma komplekta maisiņš C)

• Nostipriniet papildu turētājus (D) pie satvērējiem (8. att.), izmantojot pa divām skrūvēm ar krustveida rievu, paplāksnēm un uzgriežņiem. Uzmaniet, lai lielāka izmēra papildu turētāju nostiprinātu pie satvērēja (4), pie kreisās puses satvērēja.
• Novietojiet pārvietojamos satvērējus pie jau pie-metinātajiem sešstūra uzgriežņiem un nostipriniet tos, izmantojot klātpievienotās zvaigžņveida roktura skrūves un paplāksnes (8. att.)
• levērojiet, lai zobiņi, kas ir piestiprināti pie satvērējiem, pēc montāžas būtu vērsti viens pret otru (9. Att.)

⚠ IEVÊRÎBAI!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

10. Lietošanas sākšana

Pirms lietošanas sākšanas nofiksējiet skaldītāju uz pa-matnes, izmantojot M10 skrūves, kā parādīts 15. attēlā.

Pārliecinieties, vai ierīce ir samontēta pilnībā un at-bilstoši norādījumiem. Pirms katras lietošanas reizes pārbaudiet:

• Vai nav iespējamu ierīces bojājumu;
• Vai visas skrūves ir cieši pievilktas;
• Vai hidraulikas sistēmā nav sūču;
- Ellas līmeni.

- Vai nav bojāti pieslēgumu vadi (plaisas, iegriezumi un tamlīdzīgi bojājumi);

Pārbaudiet ellas līmeni (13 att.)

Hidraulikas ierīce ir slēgta sistēma ar eļļas tvertni, sūk- ni un vadības vārstu. Regulāri pirms katras ekspluatē- šanas reizes pārbaudiet eļļas līmeni. Pārāk zems eļļas līmenis var bojāt eļļas sūkni. Eļļas līmenim jābūt eļļas līmeņa nolasīšanas stieņa markējumu robežās.

Skaldīšanas balsts pirms pārbaudes jāievirza, ierīcei jāstāv taisni. Pilnīgi ieskrūvējiet ellas mērstieni, lai izmērītu ellas līmeni.

Funkciju pārbaude

Pirms katras lietošanas reizes jäveic funkciju pârbaude.

Rīcība: Rezultāts:

Abus rokturus spiediet uz leju.	Skaldīšanas nazis pārvietojas uz leju līdz apt. 10 cm virs galda.
Attiecīgā brīdī atlaidiet vienu rokturi	Skaldīšanas nazis paliek izvē-lētajā pozīcijā.
Atlaidiet abus rokturus	Skaldīšanas nazis pārvietojas atpakaļ augšējā pozīcijā.

Pirms katras lietošanas reizes jäveic ellas stāvokla pārbaude; skatiet sadaļu „Apkope”!

Atgaisošana (14. att.)

Pirms skaldītāja ekspluatēšanas atgaisojiet hidraulisko iekārtu.

- Atskrūvējiet atgaisošanas vārstu 6 par dažiem ap-griezieniem, lai gaiss varētu izplūst no ellas tvertnes.

- Ekspluatācijas laikā atstājiet vārstu atvērtu.

- Pirms skaldītāja pārvietošanas aizskrūvējiet vārstu, lai neizplūstu ella.

Ja hidraulikas iekārta netiek atgaisota, tajā esošais gaiss bojā blīves un tādējādi arī skaldītāju!

Gājiena ierobežojums īsas malkas gadījumā (10. att.)

Apakšējā skaldīšanas naža pozīcija apt. 10 cm virs skaldīšanas galda

• Pārvietojiet skaldīšanas nazi vajadzīgajā pozīcijā

- Atlaidiet apkalpošanas sviru

- Izslēdziet motoru

- Atlaidiet otru apkalpošanas sviru

- Atskrūvējiet zvaigžnveida roktura skrūvi (10a)

- Gājiena noregulēšanas stieni 8 pārvietojiet uz augšu, līdz to aptur atspere

- Atkārtoti pievelciet zvaigžnveida roktura skrūvi (10a).

- leslēdziet motoru

• Pārbaudiet augšējo pozīciju

leslēgšana/izslēgšana (12)

Lai ieslēgtu, nospiediet zało pogu.

Lai izslēgtu, nospiediet sarkano pogu.

Norādījums! Pirms katras lietošanas reizes pārbau-diet ieslēgšanas un izslēgšanas blokā darbību, vienu reizi ieslēdzot un izslēdzot ierīci.

Drošinātājs pret atkārtotas ieslēgšanos pēc strāvas padeves pārrāvuma

(izslēdzējs strāvas padeves pārtraukuma gadīju-mā)

Strāvas padeves pārrāvuma, nejaušas kontaktdakšas izraušanas vai bojāta drošinātāja gadījumā ierīce izslēdzas automātiski. Lai atkal ieslēgtu, vēlreiz nospiediet zalo pogu slēdžu blokā.

Skaldīšana

- Novietojiet malku uz galda, turiet ar abiem rokturiem, spiediet rokturus uz leju; tiklīdz skaldīšanas nazis ieiet malkā, bīdiet rokturus uz āru, vienlaicīgi spiežot tos uz leju. Tādējādi tie novērsts, ka spiediens tiek izpildīts uz turētāja plāksni.

- Skaldiet tikai taisni sazāgētu malku.

- Skaldiet malku vertikāli.

- Nekad neskaldiet gulošu vai škērsām novietotu malku.

- Malkas skaldīšanas laikā valkājiet piemērotus cim-dus.

levērībai! Sānu novietnes galdus nevar izmantot kā skaldīšanas paliktni / skaldīšanas galdu.

Darba beigšana

- Pārvietojiet skaldīšanas nazi apakšējā pozīcijā.

- Atlaidiet vienu apkalpošanas sviru.

- Izslēdziet ierīci un izvelciet kontaktdakšu.

- Aizskrūvējiet atgaisošanas skrūvi.

- levērojiet vispārējos apkopes norādījumus.

11. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta elektrotikla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

- Šis produkts atbilst EN 61000-3-11 prasībām un ir pakļauts īpašiem savienojuma nosacījumiem. Tas nozīmē, ka produkta izmantošana brīvi izvēlētā savienojuma vietā ir aizliegta.

- Ja nav nodrošināti atbilstoši nosacījumi strāvas pa-devē, produkts var likt spriegumam būt īslaicīgi ne-vienmērīgam.

• Šis produkts ir paredzēts lietošanai tikai savienojuma vietās,
  a. kuras nepārsniedz maksimāli pieļaujamo piegādes pilno pretestību „Zmax = 0.354 Ω”, vai
  b. kurās ir nepārtraukts maģistrāles strāvas padeves apjoms vismaz 100 A uz fāzi.
• Kā lietotājam, Jums, sazinoties ar elektrības nodrošināšanas uzņēmumu, ja nepieciešams, ir jānodrošina, ka savienojuma vieta, kurā vēlaties pievienot produktu, atbilst vienai no divām prasībām - a) vai b), kas aprakstītas augstāk.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• Saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• Lūzuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēl;
• Griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• Izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• Plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzī-vībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H07RN.

Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta.

Vienfāzes mainstrāvas motora gadījumā mēs iesakām mašinām ar augstu palaides strāvu (sākot ar 3000 va- tiem) aizsardzību ar drošinātājiem C 16A vai K 16A!

Mainstrāvas motors 230 V\~ / 50 Hz

Nominālais spriegums 230 V\~ / 50 Hz.

Tikla pieslēgumam un pagarinātājam jābūt ar 3 dzīs-lām = P + N + SL. - (1/N/PE).

Pagarinātājiem jābūt 1,5 mm² minimālajam škērsgrie-zumam.

Tikla pieslēgumam ir maksimāli 16 A drošinātājs.

12. Tīrīšana

levērībai!

Pirms jebkādiem tīrīšanas darbiem atvienojiet tikla kontaktspraudni.

lesakām tīrīt ierīci uzreiz pēc katras lietošanas reizes. Laiku pa laikam ar salveti noslaukiet puteklus no ierīces.

Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

13. Transportēšana

Lai transportētu malkas skaldītāju, skaldīšanas nazis jānolaiž pilnībā uz leju. Viegli sagāziet skaldītāju aiz roktura, līdz ierīce noliecas līdz ratiem un tādējādi var tikt pārvietota.(11 att.)

14. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Glabājiet elektroinstrumentu oriğinālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret putekliem vai mitrumu.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

15. Apkope

levērībai!

Pirms jebkādiem apkopes darbiem atvienojiet tikla kontaktspraudni.

Kad jāmaina ella?

Pirmo reizi ella jāmaina pēc pirmajām 50 darba stundām, pēc tam ik pēc 500 darba stundām.

• Pilnībā ievirziet skaldīšanas balstu.
• Zem skaldītāja novietojiet trauku ar vismaz 6 l tilpumu.
• Atskrūvējiet ellas mērstieni 6.

• Zem ellas tvertnes atskrūvējiet ellas notecināšanas skrūvi 12a, lai ella varētu izplūst.

• Pēc tam atkal aizveriet ellas notecināšanas skrūvi 12a.

• Uzpildiet 4 I jaunu hidraulisko ellu, izmantojot tīru piltuvi.
• Aizskrūvējiet atgaisošanas vārstu.

Pienācīgi utilizējiet radušos izlietoto ellu vietējā izlietotās ellas savākšanas vietā. Ir aizliegts note-cināt izlietoto ellu zemē vai sajaukt ar atkritumiem.

Mēs iesakām HLP 32 sērijas ellas.

Skaldītāja kāts

Skaldītāja kāts pirms ekspluatācijas sākšanas ir viegli jāieello. Šī darbība jāatkārto ik pēc 5 darba stundām. Viegli uzklājiet smērvielu vai izsmidzināmo ellu. Nedrīkst darbināt sausu kātu.

Hidraulikas ierīce

Hidraulikas ierīce ir slēgta sistēma ar eļļas tvertni, sūkni un vadības vārstu

Nedrikst mainit vai manipulēt rūpnīcā nokomplektēto sistēmu.

Regulāri pārbaudiet ellas līmeni.

Pārāk zems ellas līmenis bojā ellas sūkni

Regulāri pārbaudiet hidraulisko pieslēgumu un skrūv-savienojumu hermētiskumu un, ja nepieciešams, tos pievelciet.

levērībai!

Pirms jebkādiem apkopes darbiem atvienojiet tīkla kontaktspraudni.

Jautājumu gadījumā norādiet šādus datus:

• Motora strāvas veids:
• lerīces datu plāksnītē norādītie dati;
• Motora datu plāksnītē norādītie dati.

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, respektīvi, šīs detaļas ir nepieciešams sagādāt kā patērējamos materiālus.

Nodilstošas detaļas*: šķelšanas kīli, hidrauliskā ella, šķelšanas kīlis

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

16. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

lepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

17. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja šī ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamie cēloņi Risinājums
Neiedarbojas hidraulikas sūknis	Nav sprieguma Pārbaudiet, vai vados ir elektrība
	Izslēdzies motora termoslēdzis	Ieslēdziet termoslēdzi, kas atrodas motora korpusā
Balsts nekustas lejup	Zems eļļas līmenis Pārbaudiet eļļas līmeni un uzpildiet eļļu
	Nav pieslēgta viena no svirām	Pārbaudiet sviras stiprinājumu
	Sliedēs ir netīrumi Notīriet balstu
Motors iedarbojas, bet balts nekustās lejup	Nepareizs motora griešanās virziens trīsfāžu mainstrāvas gadījumā	Pārbaudiet motora griešanās virzienu un attiecīgi pārstatiet

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
