| Tipo di prodotto | Spaccatronchi verticale |
| Marca | Scheppach |
| Modello | HL810 |
| Potenza assorbita (P1) | 3000 W |
| Potenza restituita (P2) | 2200 W |
| Tensione / Frequenza | 230 V~ / 50 Hz |
| Forza di spaccatura max. | 8 tonnellate |
| Corsa del cilindro | 485 mm |
| Dimensioni (L/P/A) | 845 x 935 x 1500 mm |
| Altezza di lavoro | 940 mm |
| Peso | 109,9 kg |
| Lunghezza legno min. - max. | 100 - 550 mm |
| Diametro legno min. - max. | 80 - 300 mm |
| Velocità di discesa | 3,1 cm/s |
| Velocità di risalita | 17,3 cm/s |
| Quantità di olio idraulico | 4 litri (tipo HLP 32) |
| Motore | Monofase, 2800 min⁻¹, funzionamento S6 40% |
| Livello di potenza sonora (LWA) | 93,6 dB |
| Livello di pressione sonora (LpA) | 77,8 dB |
| Sicurezza | Comando bimanuale, protezione anti-riavvio, arresto di emergenza |
| Manutenzione | Cambio olio ogni 500 h, lubrificazione testa di spaccatura ogni 5 h |
| Parti di usura | Cuneo di spaccatura, guide, olio idraulico |
Domande frequenti - HL810 SCHEPPACH
Domande degli utenti su HL810 SCHEPPACH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Distributore in formato PDF gratuitamente! Trova il tuo manuale HL810 - SCHEPPACH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HL810 del marchio SCHEPPACH.
MANUALE UTENTE HL810 SCHEPPACH
Spiegazione dei simboli sul prodotto
L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.
 | Leggere il manuale prima di iniziare |  | Smaltire l'olio usato in modo corretto (punto di raccolta olio usato sul posto). Non versare l'olio usato sul terreno o mescolarlo ad altri rifiuti. |
 | Vietato fumare nell'ambiente di lavoro |  | Non rimuovere e modificare protezioni e dispositivi di sicurezza. |
 | Indossare guanti da lavoro |  | Solo all'operatore è permesso l'accesso all'area di lavoro della macchina. Tenere lontano le altre persone e gli animali (distanza minima 5 m). |
 | Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dal prodotto possono causare la perdita della vista. |  | Non rimuovere con le mani i tronchi bloccati. |
 | Indossare scarpe antinfortunistiche |  | Attenzione! Spegnere l'impianto prima di riparare, effettuare manutenzione e pulizia. Scollegare la presa principale. |
 | Non far cadere olio idraulico per terra |  | Pericoli di contusioni e ferite a causa delle parti taglienti; non toccare mai le aree pericolose quando la lama è in movimento. |
 | Tenete pulito il vostro spazio di lavoro! Il disordine può provocare incidenti! |  | Alta tensione, pericolo di vita! |
 | La macchina deve essere usata solo da una persona! |  | Allentare il bullone di sfiato di due giri circa, prima di iniziare a lavorare. Chiudere prima del trasporto. |
 | Attenzione! Parti della macchina mobili! |  | Non trasportare l'apparecchio in posizione orizzontale! |
| △ Attenzione! | Nelle presenti istruzioni per l'uso i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo |  | Il prodotto è conforme alle direttive europee in vigore. |
 | Il prodotto è conforme alle direttive serbe in vigore. |
Indice:
Pagina:
- Introduzione 43
- Descrizione dell'apparecchio 43
- Contenuto della fornitura 43
- Utilizzo proprio....43
- Indicazioni generali di sicurezza 44
- Ulteriori avvisi di sicurezza....45
- Caratteristiche tecniche....45
- Disimballaggio 46
- Montaggio / Prima della messa in funzione 46
- Messa in servizio 46
- Ciamento elettrico....48
- Pulizia....48
- Trasporto....48
- Stoccaggio 49
- Manutenzione 49
- Smaltimento e riciclaggio 49
- Risoluzione dei guasti....50
- Dichiarazione di conformità....269

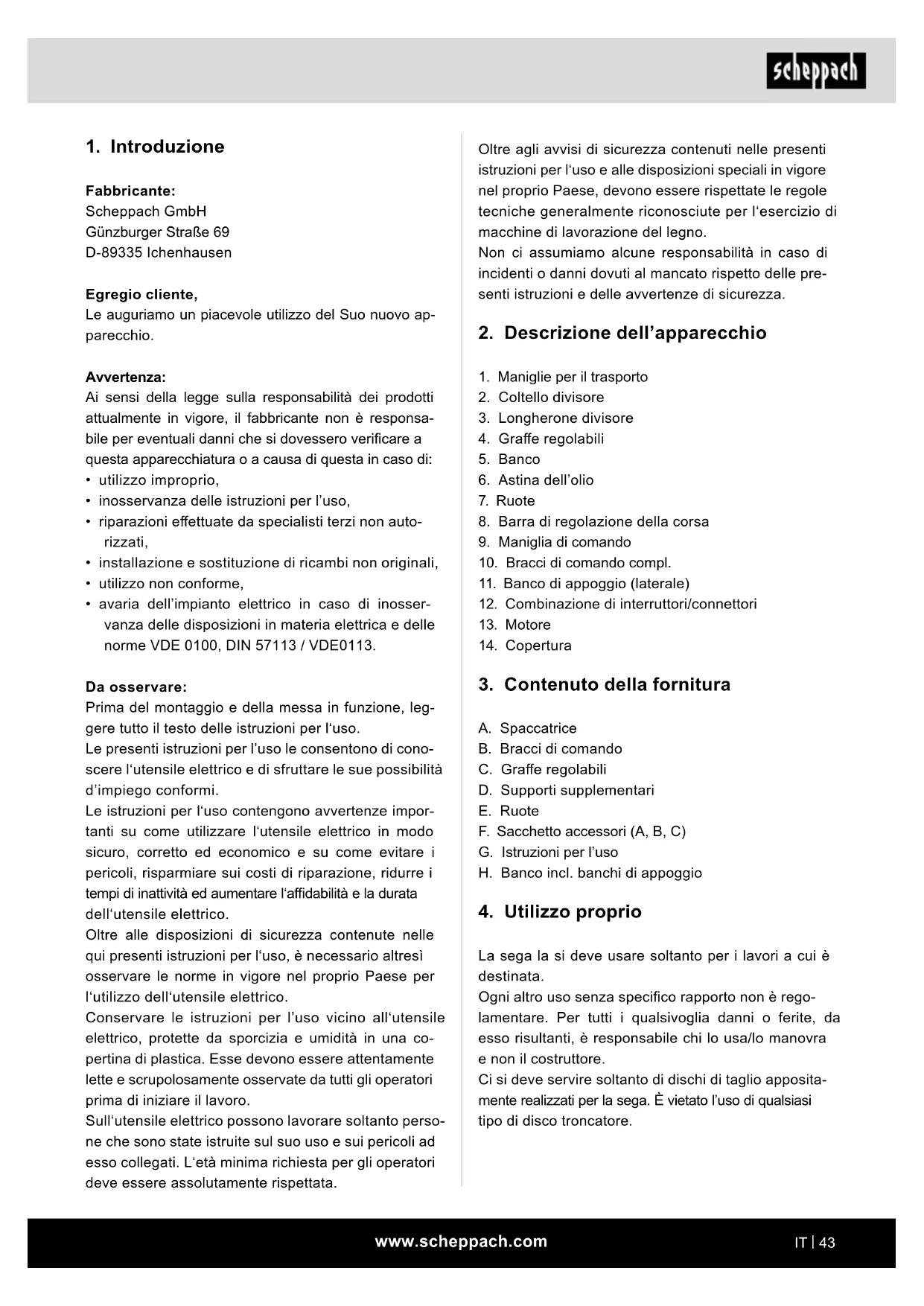

1. Introduzione
