HL810 - Dağıtıcı SCHEPPACH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Dikey Kütük Yarma Makinesi
Marka	Scheppach
Model	HL810
Çekilen Güç (P1)	3000 W
Çıkış Gücü (P2)	2200 W
Gerilim / Frekans	230 V~ / 50 Hz
Maks. Yarma Kuvveti	8 ton
Silindir Stroku	485 mm
Boyutlar (U/G/Y)	845 x 935 x 1500 mm
Çalışma Yüksekliği	940 mm
Ağırlık	109,9 kg
Min. - Maks. Odun Uzunluğu	100 - 550 mm
Min. - Maks. Odun Çapı	80 - 300 mm
İniş Hızı	3,1 cm/s
Çıkış Hızı	17,3 cm/s
Hidrolik Yağ Miktarı	4 litre (tip HLP 32)
Motor	Tek fazlı, 2800 dk⁻¹, S6 %40 çalışma
Ses Gücü Seviyesi (LWA)	93,6 dB
Ses Basıncı Seviyesi (LpA)	77,8 dB
Güvenlik	Çift elle kumanda, yeniden çalıştırma önleme, acil durdurma
Bakım	Her 500 saatte yağ değişimi, her 5 saatte yarma başlığı yağlaması
Aşınma Parçaları	Yarma bıçağı, kılavuzlar, hidrolik yağ

Sık sorulan sorular - HL810 SCHEPPACH

Scheppach HL810 yarma makinesinin gücü nedir?

Scheppach HL810, 3000 W çekilen güç ve 2200 W çıkış gücüne sahiptir, 8 ton yarma kuvveti ile.

Hangi tip hidrolik yağ kullanılmalı ve ne kadar miktarda?

4 litre HLP 32 tipi hidrolik yağ kullanın. Her kullanımdan önce çubukla seviyeyi kontrol edin.

İlk kullanımdan önce hidrolik sistem nasıl havalandırılır?

Hava tahliye tapasını birkaç tur gevşeterek havanın çıkmasını sağlayın. Çalışma sırasında açık bırakın ve taşımadan önce kapatın.

Yarabileceğim kütüklerin maksimum boyutları nedir?

Uzunluk: 100 - 550 mm, çap: 80 - 300 mm. Yalnızca düz kesilmiş kütükleri, dikey konumda yarın.

Kısa kütükleri yarmak için strok nasıl ayarlanır?

Bıçağı plakanın 10 cm üzerine konumlandırın, motoru kapatın, yıldız kolu vidasını gevşetin, ayar çubuğunu yukarı çekin ve sıkın.

Hidrolik pompa çalışmazsa ne yapmalı?

Elektrik beslemesini ve motor termal korumasını kontrol edin. Motor aşırı ısındıysa, soğumasını bekleyin ve yeniden başlatın.

Temel güvenlik talimatları nelerdir?

Her zaman eldiven, koruyucu gözlük ve güvenlik ayakkabısı giyin. Makineyi yalnızca tek kişi kullanın ve ellerinizi hareketli bıçaktan uzak tutun.

Hidrolik yağ ne zaman ve nasıl boşaltılır?

İlk yağ değişimi 50 saat sonra, ardından her 500 saatte bir. Makinenin altına bir kap yerleştirin, çubuğu ve tahliye vidasını gevşetin, akıtın, ardından 4 L yeni yağ ile doldurun.

Yarma makinesi nasıl taşınır?

Bıçağı tamamen indirin, makineyi tekerlekleri üzerinde durana kadar kolon tutamağını kullanarak eğin ve taşıyın. Taşımadan önce tahliye tapasını kapatın.

HL810 için yedek parçalar nerede bulunur?

Aşınma parçaları (yarma bıçağı, kılavuzlar, yağ) Scheppach satış sonrası servisinden temin edilebilir. Ana sayfadaki QR kodunu tarayın veya satıcınızla iletişime geçin.

KULLANIM KILAVUZU HL810 SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarlarını okuyun ve bunları dikkate alın!		Kullanılmış yağı uygun şekilde bertaraf edin (yerel kullanılmış yağ toplama merkezi). Kullanılmış yağın toprağa boşaltılması veya atıklarla karıştırılması yasaktır.
	Çalışma alanında sigara içmek yasaktır.		Koruma ve güvenlik tertibatlarının çıkarılması veya değiştirilmesi yasaktır.
	İş eldivenleri kullanın.		Makinenin çalışma alanında sadece operatör durabilir. Çevredekileri, evcil hayvanları ve çiftlik hayvanlarını tehlike bölgesinde uzak tutun (en az 5 metre mesafe).
	Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da üründen çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.		Sıkışan kütükleri ellerinizle çıkarmayın.
	Kazaya dayanıklı ayakkabılar kullanın.		Dikkat! Onarım, bakım ve temizlik işlerini yapmadan önce motoru kapatın ve elektrik fişini çekin.
	Hidrolik yağının zemine akmasına izin vermeyin.		Kesik ve ezilme riski; yarma bıçağı hareket halindeyken asla tehlikeli alanlara dokunmayın.
	Çalışma alanınızı düzenli tutun! Dağınıklık kazalara yol açabilir!		Yüksek gerilim, hayati tehlike!
	Makine sadece bir kişi tarafından çalıştırılabilir!		Çalışmaya başlamadan önce hava tahliye civatasını yaklaşık 2 tur gevşetin. Taşımadan önce kapatın.
	İkaz! Hareketli takımlar! Cihazı yatay olarak n!
Dikkat!	Bu kullanım kılavuzunda güvenliğiniz ile ilgili noktaları bu işaret ile donattık		Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....260
2. Cihaz açıklaması 260
3. Teslimat kapsami 260
4. Amacına uygun kullanım 260
5. Genel güvenlik açıklamaları 261
6. Ilave güvenlik uyarıları 261
7. Teknik veriler....262
8. Ambalajdan çıkarma....262
9. Kurulum / işletme almadan önce 263
10. İşletime alma....263
11. Elektrik bağlantısı 264
12. Temizlik 265
13. Taşima 265
14. Depolama....265
15. Bakim 265
16. İmha ve yeniden değerlendirme 266
17. Arıza giderme 267
18. Uygunluk beyanı 272

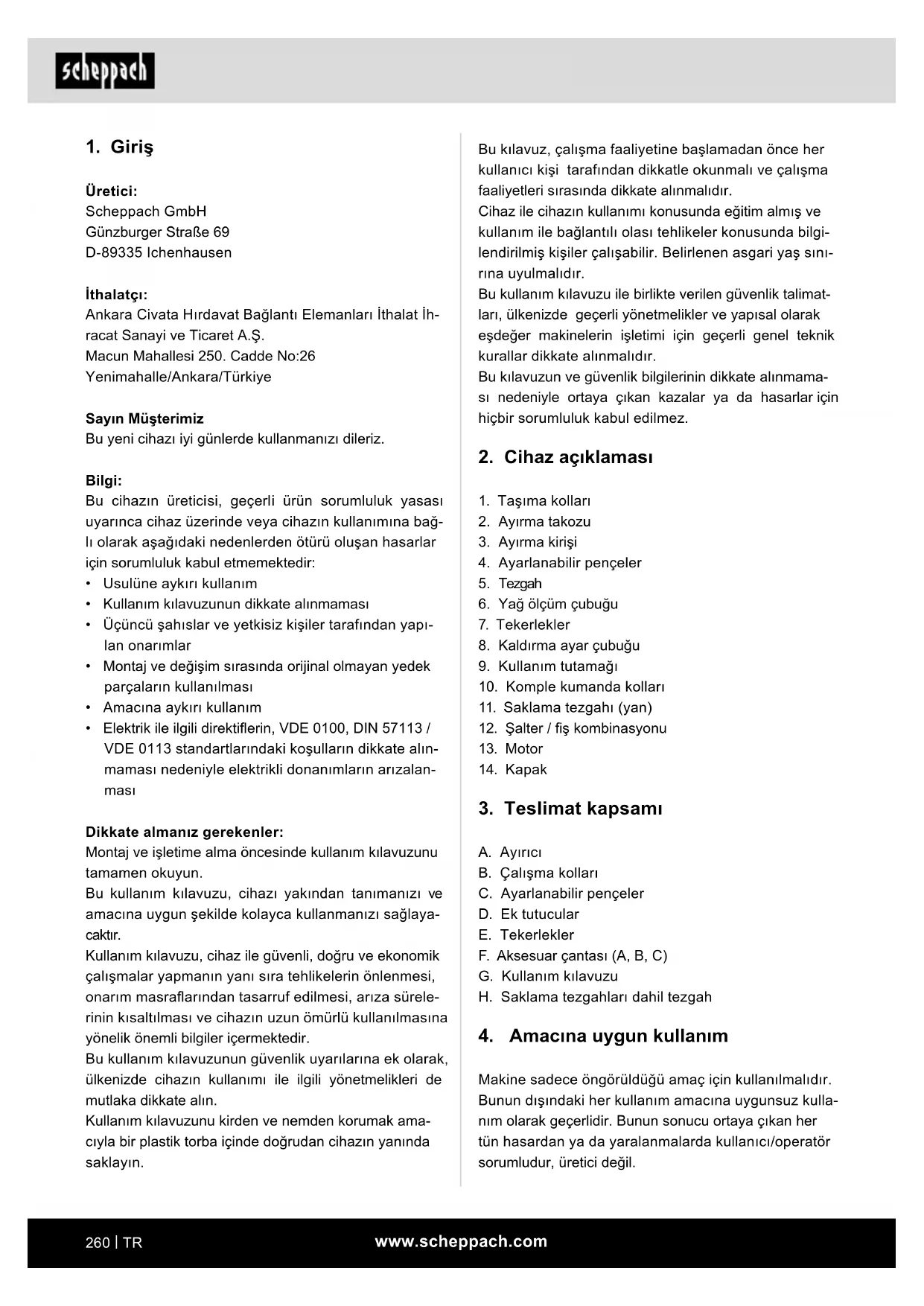

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanım kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar

- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması

- Amacına aykırı kullanım

- Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak ama- ciyla bir plastik torba içinde doğrudan cihazın yanında saklayın.

Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir. Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz açıklaması

1. Taşıma kolları
2. Ayırma takozu
3. Ayırma kirişi
4. Ayarlanabilir penceler
5. Tezgah
6. Yağ ölçüm çubuğu
7. Tekerlekler
8. Kaldırma ayar çubuğu
9. Kullanım tutamağı
10. Komple kumanda kolları
11. Saklama tezgahi (yan)
12. Şalter / fiş kombinasyonu
13. Motor
14. Kapak

3. Teslimat kapsamı

A. Ayirici
B. Çalışma kolları
C. Ayarlanabilir penceler
D. Ek tutucular
E. Tekerlekler
F. Aksesuar çantası (A, B, C)
G. Kullanım kılavuzu
H. Saklama tezgahları dahil tezgah

4. Amacına uygun kullanım

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Bunun dışında geçerli kaza önleme talimatlarına tama- men uyulmalıdır.

İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da dikkate alınmalıdır.

Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Makine, sadece üreticinin orijinal parçaları ve orijinal aksesuarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

• Hidrolik odun yarıcı sadece dik çalışma için kullanılabilir; kütükler sadece tane yönünde dik olarak ayrılabilir. Yarılacak odunların boyutları:
  Ahşap uzunluğu min. - maks.: 100 - 485 mm Ahşap çapı min. - maks.: 80 - 300 mm

- Ahşabı asla yatay olarak veya damar yönünün tersine yarmayın.

- Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

- Kaza önleme talimatlarına ve genel olarak bilinen diğer güvenlik tekniği kurallarına dikkat edilmelidir.

- Makine sadece onu tanıyan ve tehlikeleri hakkında bilgilendirilmiş kişiler tarafından kullanılmalı, bakımı veya onarımı yapılmalıdır. Makinede yapılan izinsiz değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

- Makine sadece üreticinin orijinal aksesuarı ve orijinal aletleri ile kullanılabilir.

- Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bundan kaynaklanan hasarlardan üretici sorumlu değildir, riski tamamen kullanıcıya aittir.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Genel güvenlik açıklamaları

UYARI: Elektrikli aletleri kullanırken yangın, elektrik çarpması ve kişisel yaralanma riskini azaltmak için aşağıdaki temel güvenlik önlemlerine uymalısınız.

Bu takımla çalışmadan önce lütfen tüm talimatları okuyun.

• Makinedeki tüm güvenlik ve tehlike uyarlarını dikkate alın.
• Makinedeki güvenlik ve tehlike uyarılarının tümü okunabilir durumda tutulmalıdır.
• Makine üzerindeki güvenlik tertibatları sökülmemeli veya kullanılamaz hale getirilmemelidir.

- Şebeke bağlantısı hatlarını kontrol edin. Hatalı bağlantı kabloları kullanmayın.

- Devreye almadan önce çift el kumandasının doğru çalışıp çalışmadığını kontrol edin.

- Kumanda personeli en az 18 yaşında olmalıdır. Çı- raklar en az 16 yaşında olmalıdır, ancak makine üze- rinde yalnızca gözetim altında çalışabilirler.

- Çalışırken iş eldivenleri giyin.

- Çalışma sırasında dikkat: Yarma takımı nedeniyle parmaklarda ve ellerde yaralanma riski.

- Ağır veya hantal parçaları ayırırken, destek için uygun yardımcılar kullanın.

- Dönüştürme, ayarlama ve temizleme çalışmalarının yanı sıra bakım ve sorun giderme işlemlerini yalnızca motor kapalıyken gerçekleştirin. Elektrik fisini çekin!

- Elektrik tesisatındaki kurulumlar, onarımlar ve bakım çalışmaları yalnızca uzman personel tarafından gerçekleştirilmelidir.

- Tüm koruma ve güvenlik tertibatları, tamamlanan onarım ya da bakım çalışmaları sonrasında hemen tekrar monte edilmelidir.

- Çalışma yerinden ayrılmadan motoru kapatıp elektrik fisini çekin. Elektrik fisini çekin!

6. ilave güvenlik uyarıları

- Odun yarıcı sadece tek bir kişi tarafından çalıştırılabilir.

- Kendinizi olası yaralanmalardan korumak için koruyucu donanımı (koruyucu gözlük/vizör, eldiven, koruyucu ayakkabı) kullanın.

- Çivi, tel veya başka nesneler içeren kütükleri asla ayırmayın.

- Yarılmış ahşap ve talaşlar tehlikeli bir çalışma alanı oluşturur. Takılma, kayma veya düşme riski vardır. Çalışma alanını her zaman düzenli tutun.

- Makine açıklken ellerinizi asla makinenin hareketli parçalarının üzerine koymayın.

- Sadece maksimum 55 cm uzunluğunda odun yarınız.

Uyarı! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Artik riskler

Makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Ahşap doğru şekilde yönlendirilmez veya desteklenmezse, yarma aleti nedeniyle parmaklarda ve ellerde yaralanma riski.
• İş parçasının doğru şekilde tutulmaması veya yönlendirilmemesi durumunda savrulmasından kaynaklanan yaralanmalar.
• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde, akım nedeniyle tehlike söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve kullanım talimatının tamamı dikkate alındığında en aza indirgenebilir.
• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Ayar veya bakım işlerine başlamadan önce, başlatma düğmesini serbest bırakın ve elektrik fisini prizden ayırın.
• Makinenin rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalışma düğmesine basılmamalıdır.
• Bu kullanım kılavuzunda önerilen takımları kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.
• Makine çalıştığıında ellerinizi çalışma alanından uzak tutun.

7. Teknik veriler

Motor	230 V~ / 50 Hz
Çekiş gücü P1	3000 W
Çıkış gücü P2	2200 W
Çalışma modu	*S6 %40
Motor devir sayısı	2800 min ^-1

Ölçüler U x G x Y	845 x 935 x 1500 mm
Tezgah yüksekliği 800 mm
Çalışma yüksekliği 940 mm
Ahşap uzunluğu min. - maks. 100 - 550 mm
Ahşap çapı min. - maks.: 80 - 300 mm
Güç maks. 8 t*
Silindir stroku 485 mm
İlerleme hızı 3,1 cm/sn
Geri dönüş hızı 17,3 cm/sn
Yağ miktarı 4 l
Ağırlık 109,9 kg

Teknik değişiklik yapma hakkı saklıdır!

*Çalışma modu S6 %40, kesintisiz periyodik çalışma. İşletim, çalışmaya başlama süresi, sabit çalışma süresi ve rölanti süresinden oluşur. Çalma süresi 10 dakika-dır, göreceli devreye alma süresi, çalışma süresinin %40'ıdır.

Gürültüler

⚠ Uyarı: Gürültü, sağlığınızı son derece olumsuz etki-leyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun bir koruyucu kulaklık kullanın.

Karakteristik ses değerleri

Ses gücü seviyesi L_WA	93,6 dB
Ses basıncı seviyesi L_pA	77,8 dB
Belirsizlik K_WA/pA	3 dB

8. Ambalajdan çıkarma

Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.

Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).

Teslimat kapsamının eksiksiz olduğunu kontrol edin.

Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.

Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

Kullanımdan önce kullanım kılavuzunu okuyarak cihaz hakkında bilgi edinin.

Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.

Siparişlerinizde her zaman ürün numarasını ile cihazın tip ve yapım yılınız belirtin.

⚠ DİKKAT!

Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

9. Kurulum / işletme almadan önce

• Civatayı tekerleğin (7) içinden geçirin.
• İki pulu takın.
• Şimdi pulu ayıricının alt kısmında yer alan deliklerden geçirin (Res. 3).
• Civatayı şimdi bir disk ve ayrık pim ile sabitleyin.
• Son olarak, küçük tekerlek başlığını takın.
• Bu işlemi diğer tarafta da tekrarlayın.

• Yıldız kavrama vidasını gevşetin (Res. 4).
• İki yan rafi (11) Res. 5'te gösterildiği gibi dışa doğru katlayın.
• Şimdi masayı sağlanan tutucuya yerleştirin (Res. 6 (1)) ve daha önce gevşetilmiş olan yıldız kavrama vidasını yeniden sıkın (Res. 6 (2)).

Kolların kumanda kolları dışa dönüktür!

• Önceden takılan civatayı (Res. 7 (C)) çıkarın.
• Üst ve alt sac mandallarını gresleyin.
• Komple kumanda kolunu öngörülen konuma yerleştirin (Res. 7 (1)).
• Çalıştırma kolunu (A) basmalı şalterin (B) içine yerleştirin (Res. 7 (2)).
• Komple kumanda kollarını civatalarla (c) emniyete alın ve bunları ayrık pim ile sabitleyin.
• Şimdi diğer çalıştırma kolunu açıklanan yöntemi kullanarak diğer tarafa takın

- Ilave braketleri (D) ikişer yıldız vida, pul ve somun kullanarak pençelere takın (Res. 8) Daha büyük ölçülü ek tutucunun sol tırnağa (4) sabitlenmesine dikkat edin.

• Ayarlanabilir tırnakları önceden kaynaklanmış altıgen somunların üzerine yerleştirin ve ekteki yıldız kavrama vidaları ve pullarla sabitleyin (Res. 8).
• Montajdan sonra tırnaklara takılan uçların birbirini göstermesi gerektiğini lütfen unutmayın (Res. 9).

⚠ DİKKAT!

İşletime almadan önce cihazı mutlaka komple monte edin!

10. İşletime alma

Devreye almadan önce ayırcıyı M10 civata yardımıyla 15. resimde gösterildiği gibi zemine sabitleyin.

Makinenin eksiksiz ve doğru şekilde monte edildiğinden emin olun. Her kullanım öncesinde kontrol edilmesi gerekenler:

• Bağlantı kablolarında kusur (çatlak, kesik, vb.) olup olmadığını kontrol edin,
• Makinede herhangi bir hasar olup olmadığını kontrol edin,
• Tüm vidaların sıkı olup olmadığını kontrol edin,
• Hidroliği sızıntılarar karşı kontrol edin ve
• Yağ seviyesi.

Yağ seviyesini kontrol edin (Res. 13)

Hidrolik sistem yağ tankı, yağ pompası ve kontrol val- finden oluşan kapalı bir sistemdir. Her çalıştırmadan önce yağ seviyesini düzenli olarak kontrol edin. Yağ seviyesi çok düşükse, yağ pompası hasar görebilir. Yağ seviyesi, yağ ölçüm çubuğu üzerindeki orta işaretin içinde olmalıdır.

Ayırma sütunu testten önce geri çekilmeli ve makine düz olmalıdır. Yağ seviyesini ölçmek için yağ ölçüm çu-buğunu sonuna kadar çevirin.

Fonksiyon testi

Her kullanımdan önce işlevsel bir test yapılmalıdır.

Eylem: Sonuç:

Her iki kolu da aşağı doğru bastırın.	Yarma bıçağı aşağıya doğru iner - masanın yaklaşık 10 cm üzerine kadar.
Her seferinde bir kolu serbest bırakın.	Yarma bıçağı seçilen konumda kalır.
Her iki kolu da serbest bırakın.	Yarma bıçağı üst konuma geri döner.

Her kullanımdan önce yağ seviyesi kontrolü yapıl- malıdır, bkz. bölüm "Bakım"!

Havalandırma (Res. 14)

Ayırıcıyı çalıştırmadan önce hidrolik sistemin havasını alın.

• Havalandırma klapesini 6 birkaç tur gevşeterek yağ deposundan hava çıkmasını sağlayın.
• Çalışma sırasında kapağı açık bırakın.
• Ayırcıyı hareket ettirmeden önce kapağı tekrar ka- patın, aksi takdirde yağ dışarı sizabilir.

Hidrolik sistemin havası alınmazsa, sıkışan hava con- talara ve dolayısıyla ayırıcıya zarar verir!

Kısa kereste için strok sınırlaması (Res. 10)

Alt yarma biçağı konumu yarma tezgahının yaklaşık 10 cm üzerinde.

• Yarma biçagını istenen konuma getirin ve çalıştırma kolunu serbest bırakın.
• Motoru kapatın.
• İkinci çalıştırma kolunu bırakın.
• Yıldız kavrama civatasını (10a) gevşetin.
• Strok ayar çubuğunu (8) yay tarafından durdurulana kadar yukarı doğru hareket ettirin.
• Yıldız kavrama civatasını (10a) tekrar sıkın.
• Motoru çalıştırın.
• Üst konumu kontrol edin.

Açma/kapama (12)

Açmak için yeşil düğmeye basın.

Kapatmak için kırmızı düğmeye basın.

Bilgi: Her kullanımdan önce, açma/kapama ünitesini bir kez açıp kapatarak işlevini kontrol edin.

Güç kesintisi durumunda yeniden başlatma koruması (sifir gerilim serbest bırakma)

Elektrik kesintisi, fişin istenmeden çıkarılması veya arı-zalı bir sigorta durumunda cihaz otomatik olarak kapanır. Tekrar açmak için anahtarlama ünitesindeki yeşil düğmeye tekrar basın.

Sütunlar

• Ahşabı tezgahın üzerine yerleştirin, her iki sapıyla tutun, sapları aşağı doğru bastırın, yarma bıçağı ahşaba girer girmez, aynı anda aşağı doğru bastırırken sapları dışarı doğru itin. Bu, tutma plakalarına basınç uygulanmasını önler.
• Sadece düz biçilmiş keresteleri ayırın.
• Odunu dikey olarak yarmak.
• Asla yatay veya çapraz olarak ayırmayın.

- Odun ayırırken uygun eldivenler kullanın.

Dikkat! Yan saklama tezgahları ayırma altlığı/ayırma tezgahı olarak kullanılmamalıdır.

Çalışma sonu

• Yarma bıçağını alt konuma getirin.
• Bir çalıştırma kolunu bırakın.
• Cihazı kapatın ve elektrik fişini çekin.
  • Hava tahliye civatasını kapatın.
• Genel bakım talimatlarına uyun

11. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır.

Bağlantı ilgili VDE ve DIN kurallarına uygundur.

Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

• Bu ürün, EN 61000-3-11 standardının gerekliliklerini yerine getirmekte ve özel bağlantı koşullarına tabiidir. Bunun anlamı, isteğe göre seçilebilen herhangi bir bağlantı noktasında kullanılmasının yasak olmasıdır.
• Cihaz, elverişsiz elektrik şebekesi koşullarında geçici gerilim dalgalanmalarına yol açabilir.
• Ürün sadece aşağıdaki özellikleri sahip bağlantı noktalarında kullanılmak üzere tasarlanmıştır:
  a. izin verilen maksimum şebeke empedansını "Zmaks = 0.354 Ω aşmayın veya
  b. faz başına şebekede kesintisiz akım yükü en az 100 A olan.
• Kullanıcı olarak gerekirse enerji işletmesiyle ayrıntılı bir görüşme yapın, ürünü kullanmak istediğiniz bağlantı noktasında, bahsedilen a) veya b) taleplerinden birini yerine getirdiğinden emin olun.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama-lıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece H07RN kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Yol verme akımı yüksek makinelerde (3000 watt ve üzeri), tek fazlı alternatif akımlı motorlar için C 16A veya K 16A sigorta kullanılmasını tavsiye ediyoruz!

Alternatif akım motoru 230 V\~ / 50 Hz

Şebeke gerilimi 230 V\~ / 50 Hz.

Şebeke bağlantısı ve uzatma hattı 3 telli olmalıdır = P + N + SL . - (1/N/PE).

Uzatma kabloları minimum 1,5 mm² kesite sahip olmalıdır.

Şebeke bağlantısı maksimum 16 A ile sigortalanmıştır.

12. Temizlik

Dikkat!

Tüm temizlik çalışmalarından önce elektrik fişini çekin.

Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

Belirli zaman aralıklarında bir bezle makinedeki talaşları ve tozları silin.

Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir.

Cihazın içerisinde su girmemesine dikkat edin.

13. Taşıma

Tomruk ayırcıyı taşımak için, ayırma biçağı tamamen aşağı hareket ettirilmelidir. Makine tekerlekleri üzerine yatana ve böylece hareket ettirilebilene kadar ayırma sütunundaki kolu kullanarak ayırcıyı hafifçe eğin. (Res. 11).

14. Depolama

Cihazı ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır. Takımı orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için takımın üzerini ka- patın. Kullanım kılavuzunu takımın yanında saklayın.

15. Bakım

Dikkat!

Tüm bakım çalışmalarından önce elektrik fişini çekin.

Yağı ne zaman değiştirmeliyim?

İlk yağ değişimi 50 çalışma saatinden sonra, ardından her 500 çalışma saatinde bir yapılmalıdır.

Yağ değişimi (Res. 12)

• Ayırma sütununu tamamen geri çekin.
• Ayırıcının altına en az 6 litre kapasiteli bir kap yerleştirin.
• Yağ ölçüm çubuğunu gevşetin 6.
• Yağın akabilmesi için yağ deposunun altındaki yağ boşaltma tapasını 12a açın.
• Yağ boşaltma tapasını 12a tekrar kapatın.
• Temiz bir huni kullanarak 4 litre yeni hidrolik yağ doldurun.
• Yağ ölçüm çubuğunu tekrar vidalayın.

Kullanılmış yağı yerel kullanılmış yağ toplama merkezinde uygun şekilde bertaraf edin. Atık yağların toprağa boşaltılması veya atıklarla karıştırılması yasaktır.

HLP 32 serisi yağları tavsiye ediyoruz.

Ayırma kirişi

Ayıricının kirişi devreye alınmadan önce hafifçe yağlanmalıdır. Bu prosedür her 5 çalışma saatinde bir tekrarlanmalıdır. Hafifçe gres ya da sprey yağ sürün. Kiriş kuru kalmamalıdır.

Hidrolik sistem

Hidrolik sistem yağ tankı, yağ pompası ve kontrol val- finden oluşan kapalı bir sistemdir.

Fabrikada tamamlanmış sistem değiştirilmemeli veya manipüle edilmemelidir.

Yağ seviyesini düzenli olarak kontrol edin.

Yağ seviyesi çok düşükse, yağ pompası hasar görecektir.

Hidrolik bağlantıları ve vida bağlantılarını düzenli olarak sızıntılarar karşı kontrol edin - gerekirse yeniden sıkın.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Ayırma takozu/yarma kirişi kılavuzları, hidrolik yağ

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

16. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

- Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

- Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

- Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).
• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

17. Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve makine doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Hidrolik pompa çalışmıyor	Gerilim yok	Kablolarda elektrik kaynağı olup olmadığını kontrol edin
	Motorun termik şalteri kapanmıştır	Motor gövdesi içindeki termik şalteri tekrar açın
Sütun aşağı doğru hareket etmiyor	Düşük yağ seviyesi Yağ seviyesini kontrol edin ve doldurun
	Kollardan biri bağlı değil Kolların	sabitlenmesini kontrol edin
	Raylardaki kir Sütunu temizleyin
Motor çalışıyor, ancak sütun aşağı doğru hareket etmiyor	Üç fazlı akım ile motorun yanlış dönüş yönü	Motorun dönüş yönünü kontrol edin ve değiştirin

Ürün Tanım: ODUN YARICI - HL810

Art.-Nr. / Art. no. / Ürün numarası.: 5905310901 / 5905310904 / 59053109969

89/686/EWG_96/58/EG 90/396/EWG

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
