Produkttype	Vertikal brændekløver
Mærke	Scheppach
Model	HL810
Optagen effekt (P1)	3000 W
Afgivet effekt (P2)	2200 W
Spænding / Frekvens	230 V~ / 50 Hz
Maks. kløvkraft	8 tons
Cylinderslag	485 mm
Mål (L/D/H)	845 x 935 x 1500 mm
Arbejdshøjde	940 mm
Vægt	109,9 kg
Trælængde min. - max.	100 - 550 mm
Trædiameter min. - max.	80 - 300 mm
Nedhastighed	3,1 cm/s
Opstigningshastighed	17,3 cm/s
Mængde hydraulikolie	4 liter (type HLP 32)
Motor	Enfaset, 2800 min⁻¹, drift S6 40%
Lydeffektniveau (LWA)	93,6 dB
Lydtryksniveau (LpA)	77,8 dB
Sikkerhed	Tohåndsbetjening, genstartsbeskyttelse, nødstop
Vedligeholdelse	Olieudskiftning hver 500 timer, smøring af kløvehoved hver 5 timer
Sliddele	Kløvekile, styringer, hydraulikolie

Ofte stillede spørgsmål - HL810 SCHEPPACH

Hvad er effekten på Scheppach HL810 brændekløveren?

Scheppach HL810 har en optagen effekt på 3000 W og en afgivet effekt på 2200 W med en kløvkraft på 8 tons.

Hvilken type hydraulikolie skal bruges, og hvor meget?

Brug 4 liter hydraulikolie type HLP 32. Kontroller niveauet med målepinden før hver brug.

Hvordan udluftes hydrauliksystemet før første brug?

Løsn udluftningsskruen nogle omdrejninger for at lade luften slippe ud. Lad den være åben under drift, og luk den igen før transport.

Hvad er de maksimale mål for træ, jeg kan kløve?

Længde: 100 til 550 mm, diameter: 80 til 300 mm. Kløv kun lige savet træ i lodret position.

Hvordan justeres slaglængden til korte træstykker?

Placer kilen 10 cm over bordet, sluk motoren, løsne stjernegrebsskruen, træk justeringsstangen opad, og spænd derefter.

Hvad gør jeg, hvis hydraulikpumpen ikke virker?

Kontroller strømforsyningen og motorens termiske beskyttelse. Hvis motoren er overophedet, vent til den er kølet af, og genstart.

Hvad er de vigtigste sikkerhedsforskrifter?

Bær altid handsker, beskyttelsesbriller og sikkerhedssko. Brug kun maskinen alene, og hold hænderne væk fra den bevægelige kile.

Hvornår og hvordan skifter man hydraulikolie?

Første olieskift efter 50 timer, derefter hver 500 timer. Placer en beholder under maskinen, løsn målepinden og udluftningsskruen, lad det løbe ud, og fyld derefter med 4 L ny olie.

Hvordan transporteres brændekløveren?

Sænk kilen helt ned, vip maskinen ved hjælp af søjlehåndtaget, indtil den hviler på hjulene, og flyt den. Luk udluftningsskruen før transport.

Hvor finder jeg reservedele til HL810?

Sliddele (kløvekile, styringer, olie) fås hos Scheppachs kundeservice. Scan QR-koden på startsiden, eller kontakt din forhandler.

BRUGSANVISNING HL810 SCHEPPACH

• Klyv virket vertikalt.

- Klyv aldrig liggande eller horisontellt.

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Før ibrugtagning skal håndbogen læses igennem		Bortskaf den gamle olie korrekt (i henhold til lokale miljøforskrifter). Det er forbudt at aftappe spildolie ud på jorden eller at blande det med affald.
	Rygning er forbudt i arbejdsområdet		Det er forbudt at fjerne eller ændre beskyttelses- og sikkerhedsudstyr.
	Benyt arbejdshandsker		Kun brugeren må stå i maskinens arbejdsområde. Hold uvedkommende personer samt hus- og nyttedyr væk fra farezonen (min. 5 m afstand).
	Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af produktet, kan forårsage tab af synet.		Undlad at fjerne fastklemte træstammer med hænderne.
	Uheldssikkert fodværn påbudt		Pas på! Inden reparations-, vedligeholdelses- eller rengøringsarbejde skal man slukke motoren og trække netstikket ud.
	Hydraulikolie må ikke løbe ud på jorden		Snit- og klemningsfare; rør aldrig ved farlige områder, så længe kløvekniven er i bevægelse.
	Hold orden arbejdsområdet! Uorden kan føre til ulykker!		Højspænding, livsfare!
	Maskinen må kun betjenes af én person!		Løsn udluftningsskruen ca. 2 omgange inden arbejdsstart. Sluk inden transport.
	Forsigtig! Bevægelige værktøjer!		Undlad at transportere apparatet liggende!
⚠ Pas på!	I denne brugsanvisning er de steder, der vedrører din sikkerhed, forsynet med dette symbol		Produktet opfylder gældende EU- direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 197
2. Produktbeskrivelse 197
3. Leveringsomfang 197
4. Tilsigtet brug 197
5. Generelle sikkerhedshenvisninger 198
6. Yderligere sikkerhedsforskrifter.... 198
7. Tekniske data....199
8. Udpakning....200
9. Opbygning / Før ibrugtagning....200
10. Ibrugtagning....200
11. El-tilslutning 201
12. Rengøring 202
13. Transport....202
14. Opbevaring 202
15. Vedligeholdelse 202
16. Bortskaffelse og genanvendelse 203
17. Afhjælpning af fejl 204
18. Overensstemmelseserklæring 271

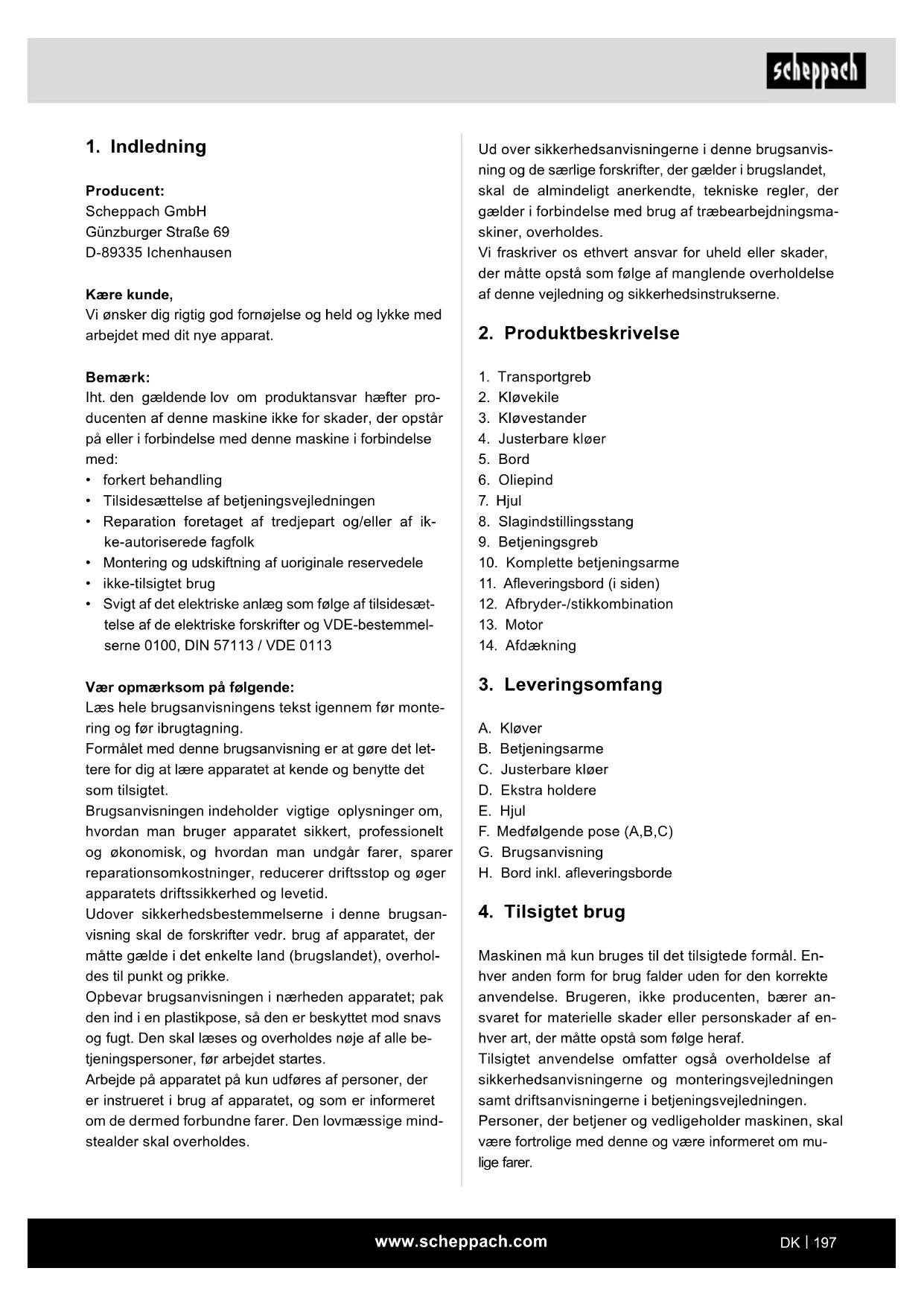

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af betjeningsvejledningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede faqfolk
  • Montering og udskiftning af uoriginale reservedele
• ikke-tilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Produktbeskrivelse

1. Transportgreb
2. Kløvekile
3. Kløvestander
4. Justerbare kløer
5. Bord
6. Oliepind
7. Hjul
8. Slagindstillingsstang
9. Betjeningsgreb
10. Komplette betjeningsarme
11. Afleveringsbord (i siden)
12. Afbryder-/stikkombination
13. Motor
14. Afdækning

3. Leveringsomfang

A. Kløver
B. Betjeningsarme
C. Justerbare kløer
D. Ekstra holdere
E. Hjul
F. Medfølgende pose (A,B,C)
G. Brugsanvisning
H. Bord inkl. afleveringsborde

4. Tilsigtet brug

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Producentens sikkerheds-, arbejds- og vedligeholdelsesforskrifter samt målene i de tekniske data skal overholdes

• Hydraulik-træspalteren må kun anvendes til stående drift; træ må kun spaltes stående i retning med årerne. Dimensioner for træ, der kan spaltes: Trælængde min. - maks.: 100 - 485 mm Trædiameter min. - maks.: 80 - 300 mm
• Træ må aldrig spaltes liggende eller imod årernes retning.
• Producentens sikkerheds-, arbejds- og vedligeholdelsesforskrifter samt målene i de tekniske data skal overholdes.
• De pågældende uheldsforebyggende forskrifter og de øvrige, almindeligt anerkendte, sikkerhedstekniske regler skal overholdes.
• Maskinen må kun bruges, vedligeholdes eller repareres af personer, der er fortrolige med dette arbejde og som er informeret om de farer, der kan opstå. Producenten fraskriver sig ansvaret for skader, der skyldes, at der er foretaget ændringer på maskinen på eget initiativ.
• Maskinen må kun bruges med originalt tilbehør og originalt værktøj fra producenten.
• Enhver anden form for anvendelse regnes som værende i strid med tilsigtet brug. Producenten fraskriver sig ansvaret for skader, der skyldes en forkert anvendelse; risikoen bæres alene af brugeren.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Generelle sikkerhedshenvisninger

ADVARSEL: Når du bruger elværktøj, skal du følge nedenstående, grundlæggende sikkerhedsforanstaltninger for at reducere risikoen for brand, elektrisk stød og personskade. Læs alle anvisninger, før du arbejder med dette værktøj.

• Læs og overhold alle sikkerheds- og farehenvisninger på maskinen.
• Sørg for, at alle sikkerheds- og farehenvisninger på maskinen altid er i læselig stand.
• Sikkerhedsanordningerne på maskinen må ikke afmonteres eller sættes ud af kraft.
• Kontrollér nettilslutningsledninger. Undlad at bruge defekte tilslutningsledninger.
• Kontroller, at tohåndsbetjeningen fungerer korrekt før ibrugtagning.
• Operatøren skal være mindst 18 år gammel. Lærlinge skal være mindst 16 år og må kun arbejde ved maskinen, hvis de er under opsyn.
• Brug arbejdshandsker under arbejdet.
• Udvis forsigtighed under arbejdet: Fare for skader på fingre og hænder forårsaget af kløveværktøjet.
• Brug egnede hjælpemidler til understøttelse ved kløvning af uhåndterlige dele.
• Omstillings-, indstillings- og rengøringsarbejde samt vedligeholdelse og afhjælpning af fejl må kun udføres ved slukket motor. Træk netstikket ud!
• Installation, reparation og vedligeholdelsesarbejde på elinstallationen må kun udføres af fagfolk.
• Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation og vedligeholdelse.
• Sluk motoren, när du forlader arbejdspladsen. Træk netstikket ud!

6. Yderligere sikkerhedsforskrifter

• Trækløveren må kun betjenes af én enkelt person.
• Benyt værnemidler (beskyttelsesbriller/visir, handsker, sikkerhedssko) som beskyttelse med mulig tilskadekomst.
• Man må aldrig kløve stammer, som indeholder som, tråd eller andre genstande.
• Allerede kløvet træ og træspåner genererer et farligt arbejdsområde. Der er risiko for at snuble, glide eller falde. Hold altid arbejdsområdet ryddeligt.
• Man må aldrig anbringe hænderne på bevægelige maskindele, mens maskinen er tændt.
• Der må kun kløves træ med en maks. længde på 55 cm.

Advarsell! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler.

Alligevel kan der være tilbageværende risici under driften.

• Fare for personskade på fingre og hænder pga. kløveværktøjet, hvis træet føres eller understøttes forkert.
• Fare for personskade pga. udslynget emne ved forkert fastholdelse eller føring.
• Fare som følge af strøm, hvis der bruges ikke-godkendte elektriske tilslutningsledninger.
• Desuden kan der forefindes ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsanvisningerne" og "Tilsigtet brug" samt betjeningsvejledningen overholdes.
• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
• Før der gennemføres indstillings- eller vedligeholdelsesarbejde, skal man slippe starttasten og trække lysnetstikket ud.
• Undgå utilsigtet igangsætning af maskinen: Når stikket isættes i stikkontakten, må driftsknappen ikke være trykket ind.
• Brug det værktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal ydeevne.
• Hold hænderne væk fra arbejdsområdet, när maskinen er i drift.

7. Tekniske data

Motor	230 V~ / 50 Hz
Optagelseseffekt P1 3000 W
Afgiven effekt P2 2200 W
Driftsfunktion *S6 40%
Motorhastighed 2800 min	-1
Mål L x B X H 845 x 935 x 1500
Bordhøjde 800 mm
Arbejdshøjde 940 mm
Trælængde min. - maks. 100 - 550 mm
Trædiameter min. - maks. 80 - 300 mm
Ydeevne (t) maks. 8
Cylindervandring 485 mm
Fremløbshastighed	3,1 cm/s
Tilbageløbshastighed	17,3 cm/s
Oliemængde	4 l
Vægt	109,9 kg

Forbehold for tekniske ændringer!

*Driftsfunktion S6 40%, uafbrudt periodisk drift. Driften består af en starttid, en tid med konstant belastning og en tomgangstid. Cyklusvarigheden er 10 min; den relative driftsvarighed er 40% af cyklusvarigheden.

Støj

⚠ Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du benytte egnet høreværn.

Støjværdier

Lydeffektniveau L_WA	93,6 dB
Lydtryksniveau L_pA	77,8 dB
Usikkerhed K_WA/pA	3 dB

8. Udpakning

Åbn emballagen, og tag forsigtigt maskinen ud.

Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).

Kontrollér, om leveringsomfanget er fuldstændigt.

Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.

Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden. Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.

Husk at bestillinger skal være forsynet med artikelnumre samt apparattype og fremstillingsår.

⚠ PAS PÂ!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9. Opbygning / Før ibrugtagning

9.1 Montering af greb (7) (medfølgende pose A)

• Stik bolten gennem hjulet (7)
• Anbring to spændeskiver
- Stik derefter bolten gennem boringerne i den nederste del af kløveren (fig. 3)
- Fastgør derefter bolten med en skive og et fjederstik
• Anbring til sidst den lille hjulkappe
• Gentag denne proces på den anden side.

9.2 Montering af bord (5)

• Løsn stjernegrebsskruen (fig. 4)
- Klap de to sideafleveringer (11) ud, som vist i fig. 5
- Placer derefter bordet i den hertil indrettede holder (fig. 6 (1)), og spænd den tidligere løsnede stjerne-grebsskrue (fig. 6 (2)).

9.3 Montering af komplette betjeningsarme (10) (medfølgende pose B)

Armenes betjeningsgreb vender udad!

• Fjern den formonterede bolt (fig. 7 (C))
- Kom fedt på pladelaskerne foroven og forneden
- Indsæt hele betjeningsarmen i den hertil indrettede position (fig. 7 (1)).
- Indfør betjeningsarmen (A) i koblingsvippen (B) (fig. 7 (2))

• Fastlås de komplette betjeningsarme med boltene (c), og fastgør dem med et fjederstik.
• Fastgør derefter den anden betjeningsarm efter samme metode på den anden side

9.4 Montering af kløer (medfølgende pose C)

• Fastgør de ekstra holdere (D) til kløerne med hver to stjerneskruer, skiver og møtrikker (fig. 8). Sørg for, at den ekstra holder med den største dimension fastgøres til kloen (4), på den venstre klo.
• Læg de justerbare kløer på de allerede påsvejsede sekskantmøtrikker, og fastgør dem med de medfølgende stjernegrebsskruer og spændeskiver (fig. 8)
• Vær opmærksom på krogene, der er anbragt på kløerne, skal vende mod hinanden efter monteringen (fig. 9)

⚠ PAS PÂ!

Sørg under alle omstændigheder for, at maskinen er monteret fuldstændigt, før den tages i brug!

10. Ibrugtagning

Før ibrugtagning skal man fastgøre kløveren til gulvet ved hjælp af M10-skruer, som vist i figur 15.

Kontrollér, at maskinen er komplet monteret som foreskrevet. Kontroller altid før brug:

• Kontrollér tilslutningsledningerne for defekte steder (revner, snit og lignende),
• Kontrollér maskinen for evt. skader,
• Kontrollér, om alle skruer er spændt fast,
• kontrollér hydraulikken for læksteder og
• Kontrollér olieniveauet

Olieniveau (fig. 13)

Hydraulikanlægget er et lukket system med olietank, oliepumpe og styreventil. Kontrollér olieniveauet med jævne mellemrum før hver ibrugtagning. For lavt olieniveau kan beskadige oliepumpen. Olieniveauet skal altid stå inden for den midterste markering på oliepinden. Kløvesøjlen skal være kørt ind før kontrollen, og maskinen skal stå vandret. Skru oliepinden helt ind for at måle olieniveauet.

Funktionskontrol

Inden hver brug skal der udføres en funktionstest.

Handling: Resultat:

Tryk begge håndtag ned.	Kløvekniven går ned til ca. 10 cm over bordet.
Slip et af håndtagene	Kløvekniven stopper i den valgte position.
Slip begge håndtag K	Kløvekniven kører tilbage til øverste position.

Inden hver brug skal der udføres en olieniveaukontrol, se kapitel "Vedligeholdelse"!

Ventilation (fig. 14)

Ventilér hydraulikanlægget, inden kløveren tages i brug.

• Løsn ventilationsklappen (6) et par omgange, så luften kan sive ud af olietanken.
• Lad kappen stå åben under driften.
• Inden man flytter kløveren, skal man huske at lukke kappen igen, da der ellers kan løbe olie ud.

Hvis hydraulikanlægget ikke ventileres, vil den indelukkede luft beskadige pakningerne og dermed kløveren!

Slagbegrænsning ved kort træ (fig. 10)

• Kør kløvekniven til den ønskede position, og slip den ene betjeningsarm
• Sluk for motoren
• Slip den anden betjeningsarm
  • Løsn stjernegrebsskruen (10a)
• Før slag-indstillingsstangen (8) op, til den stoppes af fjederen
• Spænd stjernegrebsskruen (10a) igen.
• Start motoren
• Kontroller den øverste position.

Tænding/slukning (12)

Tryk på den grønne Tænd-knop for at tænde.

Tryk på den røde Sluk-knop for at slukke.

Bemærk: Kontrollér tænd/sluk-enhedens funktion inden hver brug ved at tænde og slukke den én gang.

Genstartssikring i tilfælde af strømsvigt (nulspændingsudløser)

Ved strømsvigt, utilsigtet udtrækning af stikket eller defekt styring slukker apparatet automatisk. Tryk igen på den grønne knop på kontaktenheden for at genstarte.

Kløvning

• Stil træet på bordet, hold det fast med begge håndtag, tryk håndtagene ned, så snart kløvekniven trænger ind i træet, skub håndtagene udad samtidig med at du trykker ned. Herved forhindres det, at holdepladen udsættes for tryk.
• Der må kun kløves træ, som er savet lige.
• Træ skal kløves på langs.
• Træ må aldrig kløves liggende eller på tværs.
• Brug egnede handsker under trækløvning.

Pas på! Sideafleveringsbordene må ikke anvendes som kløveunderlag/kløvebord.

Arbejdsslut

• Kør kløvekniven ned til nederste position.
• Slip den ene betjeningsarm.
• Sluk for apparatet, og træk netstikket ud af stikkontakten.
  • Luk ventilationsskruen.
• lagtag de generelle vedligeholdelsesinstrukser

11. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Nettilslutningen hos kunden samt den anvendte for- længerledning skal opfylde disse forskrifter.

• Produktet opfylder kravene iht. EN 61000-3-11 og skal overholde specielle tilslutningsbetingelser. Det vil sige, at brug ved tilslutning til vilkårlige, frit valgbare tilslutningspunkter ikke er tilladt.
• Produktet kan ved ugunstige netforhold afstedkomme midlertidige spændingssvingninger.
• Produktet er udelukkende beregnet til at blive brugt i forbindelse med tilslutningspunkter, der
  a. ikke overskrider en maks. tilladt netimpedans "Zmax = 0,354 Ω", eller
  b. der har en varig strømbelastbarhed af nettet på mindst 100 A pr. fase.

- Du skal som bruger efter aftale med dit el-selskab sikre, at dit tilslutningspunkt, hvorfra du vil tage strøm til dit produkt, opfylder et af de to krav a) eller b).

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H07RN.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Til enkeltfasede vekselstrømsmotorer anbefaler vi en sikring af typen C 16A eller K 16A til maskiner med høj startstrøm (fra 3000 watt)!

Vekselstrømsmotor 230 V\~ / 50 Hz

Netspænding 230 V\~ / 50 Hz.

Nettilslutning og forlængerledning skal have 3 ledere = P + N + SL. - (1/N/PE).

Forlængerledninger skal have et tværsnit på mindst 1,5 mm².

Nettilslutningen skal sikres med maks. 16 A.

12. Rengøring

Pas på!

Træk el-stikket ud, før vedligeholdelses- og monteringsarbejde gennemføres.

Det anbefales, at maskinen altid rengøres umiddelbart efter brug.

Fra tid til anden skal man tørre spåner og støv af ma- skinen.

Rengør maskinen med en fugtig klud og en smule brun sæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele.

Sørg for, at vand ikke kan trænge ind i maskinen.

13. Transport

Til transport af trækløveren skal man køre kløvekniven helt ned. Vip kløveren en smule med håndtaget på kløvesøjlen, indtil maskinen står skråt på hjulene og dermed kan flyttes. (fig. 11).

14. Opbevaring

Apparatet og dets tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar værktøjet i den originale emballage.

Tildæk værktøjet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med værktøjet.

15. Vedligeholdelse

Pas på!

Træk netstikket ud før påbegyndelse af enhver form for vedligeholdelsesarbejde.

Hvornår skal der skiftes olie?

Første olieskift efter 50 driftstimer, dernæst for hver 500 driftstimer.

Olieskift (fig. 12)

• Kør kløvesøjlen helt ind.
- Stil en beholder med en kapacitet på mindst 6 liter under kløveren.
• Løsn oliepinden (6).
- Åbn olieaftapningsskruen (12a) under olietanken, så olien kan løbe ud.
• Luk olieaftapningsskruen (12a) igen.
- Påfyld 4 liter frisk hydraulikolie ved hjælp af en ren tragt.
- Skru oliepinden på igen.

Bortskaf den gamle olie korrekt i henhold til lokale miljøforskrifter. Det er forbudt at aftappe spildolie ud på jorden eller at blande det med affald.

Vi anbefaler olie i serien HLP 32.

Kløverstander

Kløverens stander skal smøres let inden ibrugtagning. Denne proces skal gentages hver 5. driftstime. Påfør et tyndt lag fedt eller sprayolie. Standeren må ikke køre tør.

Hydraulikanlæg

Hydraulikanlægget er et lukket system med olietank, oliepumpe og styreventil

Det fabriksmonterede system må ikke ændres eller manipuleres.

Kontrollér olieniveauet med jævne mellemrum.

For lavt olieniveau beskadiger oliepumpen

Kontrollér med jævne mellemrum, at hydrauliktilslutninger og forskruninger er tætte –, efterspænd dem ved behov.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Kløvekile-/kløvestanderføringer, hydraulikolie

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

17. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis maskinen ikke fungerer korrekt. Hvis du ikke kan lokalisere og afhjælpe problemet, skal du kontakte dit serviceværksted.

Fejl Mulig årsag Afhjælpning
Den hydrauliskepumpe vil ikke starte	Spænding mangler Kontrollér, om ledningerne er forsynet med strøm
	Motorens termoafbryder er slået fra	Slå termoafbryderen til igen indvendigt i motorhuset
Søjlen vil ikke køre ned	Lavt olieniveau Kontrollér olieniveau, og påfyld olie
	En af armene er ikke tilsluttet Kontrollér armenes fastgørelse
	Smuds i skinnerne Rengør søjlen
Motoren starter, men søjlen kører ikke ned	Forkert omløbsretningi motoren ved 3-faset vekselstrøm	Kontrollér og omskift motorens omløbsretning

• Til slutt setter du på den lille hjulkapselen.
  • Gjenta denne prosessen på den andre siden.

Før idriftsetting må apparatet monteres komplett!

10. Ta i drift

Du må lufte hydraulikkanlegget før du tar spalteren i drift.

• Løsne lufteluken 6 med et par omdreininger, slik at luft kan komme ut av oljetanken.
  • La hetten være åpen under drift.
• Før du beveger spalteren må du igjen lukke hetten, ellers kan det renne ut olje.

Løftebegrensning ved kort tre (fig. 10)

• Det må kun spaltes sagd tre.

- Tre må spaltes loddrett.

- Du må aldri spalte liggende eller på tvers.

Strømledninger skal regelmessig kontrolleres for eventuelle skader. Påse ved kontrollen at ledningen ikke henger på strømnettet.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H07RN.

Et påtrykk hos typebetegnelsen på tilkoblingskabelen er en forskrift.

Når skal jeg skifte olje?

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

Henvisning om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem, hvis maskinen en gang ikke arbeider slik den skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
