Produkto tipas	Vertikalus malkų skaldytuvas
Prekės ženklas	Scheppach
Modelis	HL810
Suvartojama galia (P1)	3000 W
Išduodama galia (P2)	2200 W
Įtampa / Dažnis	230 V~ / 50 Hz
Maksimali skaldymo jėga	8 tonos
Cilindro eiga	485 mm
Matmenys (I/P/A)	845 x 935 x 1500 mm
Darbinis aukštis	940 mm
Svoris	109,9 kg
Medienos ilgis min. - maks.	100 - 550 mm
Medienos skersmuo min. - maks.	80 - 300 mm
Leidimosi greitis	3,1 cm/s
Kylimo greitis	17,3 cm/s
Hidraulinės alyvos kiekis	4 litrai (tipas HLP 32)
Variklis	Vienfazis, 2800 min⁻¹, veikimas S6 40%
Garso galios lygis (LWA)	93,6 dB
Garso slėgio lygis (LpA)	77,8 dB
Saugumas	Dviejų rankų valdymas, apsauga nuo pakartotinio paleidimo, avarinis sustabdymas
Priežiūra	Alyvos keitimas kas 500 val., skaldymo galvutės tepimas kas 5 val.
Dėvimos dalys	Skaldymo pleištas, kreiptuvai, hidraulinė alyva

Dažnai užduodami klausimai - HL810 SCHEPPACH

Kokia yra Scheppach HL810 skaldytuvo galia?

Scheppach HL810 turi 3000 W suvartojamą ir 2200 W išduodamą galią, su 8 tonų skaldymo jėga.

Kokią hidraulinę alyvą naudoti ir kiek?

Naudokite 4 litrus hidraulinės alyvos, tipo HLP 32. Prieš kiekvieną naudojimą patikrinkite lygį matuokliu.

Kaip išleisti orą iš hidraulinės sistemos prieš pirmą naudojimą?

Atlaisvinkite išleidimo kamštį keliais apsisukimais, kad oras išeitų. Palikite atvirą veikimo metu ir uždarykite prieš transportavimą.

Kokie yra didžiausi malkų matmenys, kuriuos galiu skaldyti?

Ilgis: 100–550 mm, skersmuo: 80–300 mm. Skaldykite tik tiesiai pjautas malkas vertikalioje padėtyje.

Kaip nustatyti eigą trumpoms malkoms skaldyti?

Nustatykite pleištą 10 cm virš stalo, išjunkite variklį, atlaisvinkite žvaigždutės rankenos varžtą, traukite reguliavimo strypą į viršų, tada vėl priveržkite.

Ką daryti, jei hidraulinis siurblys neveikia?

Patikrinkite elektros tiekimą ir variklio šiluminę apsaugą. Jei variklis perkaiso, palaukite, kol atvės, tada paleiskite iš naujo.

Kokie yra pagrindiniai saugumo reikalavimai?

Visada dėvėkite pirštines, apsauginius akinius ir apsauginius batus. Naudokite mašiną tik su vienu asmeniu ir laikykite rankas atokiai nuo judančio pleišto.

Kada ir kaip pakeisti hidraulinę alyvą?

Pirmasis keitimas po 50 valandų, vėliau kas 500 valandų. Padėkite indą po mašina, atlaisvinkite matuoklį ir išleidimo varžtą, leiskite ištekėti, tada užpildykite 4 L naujos alyvos.

Kaip transportuoti skaldytuvą?

Visiškai nuleiskite pleištą, pakreipkite mašiną naudodami kolonos rankenėlę, kol ji atsirems į ratus, tada perkelkite. Prieš transportuodami uždarykite išleidimo kamštį.

Kur rasti atsargines dalis HL810?

Dėvimos dalys (skaldymo pleištas, kreiptuvai, alyva) yra prieinamos per Scheppach aptarnavimo tarnybą. Nuskaitykite QR kodą pagrindiniame puslapyje arba susisiekite su savo pardavėju.

NAUDOJIMO INSTRUKCIJA HL810 SCHEPPACH

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš pradedant eksploatuoti, per-skaityti žinyną.		Tinkamai utilizuokite seną alyvą (vietiniame senos alyvos surinkimo punkte). Draudžiama panaudotą alyvą išleisti į gruntą arba maišyti su atliekomis
	Darbo zonoje rūkyti draudžiama.		Neišmontuoti bei nemodifikuoti apsauginių ir saugos įtaisų.
	Mūvėti darbines pirštines.		Mašinos darbo zonoje leidžiama būti tik operatoriui. Pavojaus zonoje netu-ri būti nesusijusių asmenų ir naminių gyvūnų (min. 5 m atstumu).
	Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš gaminio pasišalinančių atplaišų, pjuvenų arba dulkių, galima netekti regėjimo.		Įstrigusių stiebų nešalinkite ranko-mis.
	Avėti neslidžius batus.		Dėmesio! Atlikdami bet kokius remonto, techninės priežiūros ir valymo darbus, išjunkite variklj ir ištraukite tinklo kištuką.
	Ant žemės neišleisti hidraulinės alyvos.		Pavojus įsipjauti arba prisispausti; skaldymo peiliui judant, niekada nesilieskite prie pavojingų sričių.
	Palaikykite savo darbo zonoje tvarką! Dėl netvarkos gali įvykti nelaimingų atsitikimų!		Aukštoji įtampa, pavojus gyvybei!
	Mašiną leidžiama valdyti tik vienam asmeniui!		Prieš darbų pradžią maždaug 2 pasukimais atlaisvinkite oro išleidi-mo varžtą. Prieš transportuodami užsukite.
	Atsargiai! Judantys įrankiai!		Netransportuokite įrenginio paguldę!
Dėmesio!	Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu		Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. lžanga 157
2. Irenginio aprašymas 157
3. Komplektacija 157
4. Naudojimas pagal paskirtį 157
5. Bendrieji saugos nurodymai....158
6. Papildomos saugos nuorodos 158
7. Techniniai duomenys 159
8. Išpakavimas....159
9. Montavimas / Prieš pradedant eksploatuoti 160
10. Eksploatacijos pradžia.... 160
11. Elektros prijungimas .... 161
12. Valymas 162
13. Transportavimas 162
14. Laikymas.... 162
15. Techninė priežiūra 162
16. Utilizavimas ir pakartotinis atgavimas 163
17. SutrikimU Šalinimas 164
18. Atitikties deklaracija....271

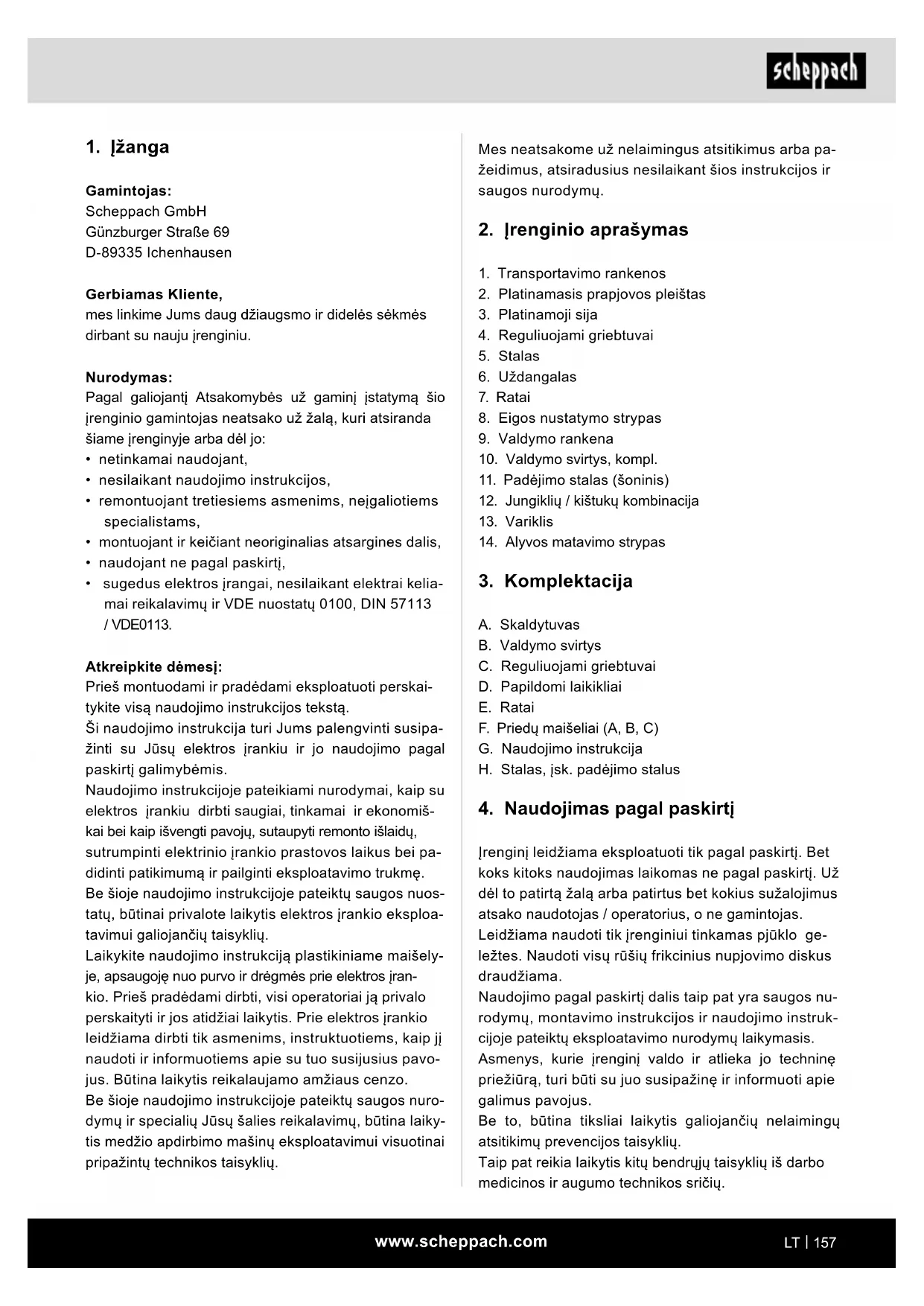

1. lžanga

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nurodymas:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj,
- sugedus elektros jrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir dręgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymu.

2. Irenginio aprašymas

1. Transportavimo rankenos
2. Platinamasis prapjovos pleištas
3. Platinamoji sija
4. Reguliuojami griebtuvai
5. Stalas
6. Uždangalas
7. Ratai
8. Eigos nustatymo strypas
9. Valdymo rankena
10. Valdymo svirtys, kompl.
11. Padėjimo stalas (šoninis)
12. Jungiklių / kištukų kombinacija
13. Variklis
14. Alyvos matavimo strypas

3. Komplektacija

A. Skaldytuvas
B. Valdymo svirtys
C. Reguliuojami griebtuvai
D. Papildomi laikikliai
E. Ratai
F. Priedų maišeliai (A, B, C)
G. Naudojimo instrukcija
H. Stalas, jsk. padėjimo stalus

4. Naudojimas pagal paskirti

Irenginj leidžiama eksploatuoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Leidžiama naudoti tik jrenginiui tinkamas pjūklo geležtes. Naudoti visų rūšių frikcinius nupjovimo diskus draudžiama.

Naudojimo pagal paskirti dalis taip pat yra saugos nu-rodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie jrenginj valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus.

Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių.

Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.

Atlikus irenginio modifikacijas, už su tuo susijusią żalą gamintojas neatsako.

Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir jrankiais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

• Hidraulinį malkų skaldytuvą galima eksploatuoti tik pastačius. Malkas leidžiama skaldyti tik pastačius plaušų kryptimi. Skaldomų malkų matmenys: Medienos ilgis min. - maks.: 100 - 485 mm Medienos skersmuo min. - maks.: 80 - 300 mm
• Niekada neskaldykite malkų paguldę arba priešinga plaušams kryptimi.
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Mašiną leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.
• Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir įrankiais.
• Bet koks kitoks naudojimas laikomas ne pagal pa-skirtį. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.

Atkreipkite dêmesi j tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

ISPĖJIMAS: jei naudojate elektrinius įrankius, laikykitės toliau pateiktų pagrindinių saugos taisyklių, kad sumažintumėte gaisro, elektros smūgio ir asmenų sužalojimo riziką.

Prieš dirbdami su šiuo įrankiu, perskaitykite visas instrukcijas.

• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.

• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.

• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.

• Patikrinkite prijungimo prie tinklo laidus. Nenaudokite pažeistų jungiamųjų laidų.
• Prieš pradėdami eksploatuoti patikrinkite, ar tinkamai veikia valdymo dviem rankomis funkcija.
• Operatorius turi būti ne jaunesnis nei 18 metų. Mokiniai turi būti ne jaunesni nei 16 metų, tačiau prie mašinos gali dirbti tik prižiūrimi.
• Dirbdami mūvėkite darbines pirštines.
• Būkite atsargūs dirbdami: pavojus susižaloti pirštus ir rankas, prisilietus prie skaldymo jrankio.
• Sunkioms ir nepatogiai laikomoms dalims skaldyti naudokite tinkamas pagalbines priemones, kad ga-létumète atremti.
• Permontavimo, nustatymo ir valymo bei techninės priežiūros ir sutrikimų šalinimo darbus atlikite tik iš-junge variklj. Ištraukite tinklo kištuka!
• Elektros instaliacijos jrengimo, remonto ir techninės priežiūros darbus leidžiama atlikti tik specialistams.
• Baigę remonto ir techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.
• Prieš pasišalindami iš darbo vietos, išjunkite variklj Ištraukite tinklo kištuką!

6. Papildomos saugos nuorodos

• Malkų skaldytuvą leidžiama valdyti tik vienam asmeniui.
• Naudokite apsaugines priemones (apsauginius akinius / skydą, pirštines, apsauginius batus), kad apsisaugotumėte nuo galimų sužalojimų.
• Niekada nemėginkite skaldyti stiebų, kuriuose yra vinių, vielos arba kitų daiktų.
• Dėl jau suskaldytos medienos ir skiedrų sukuriama pavojinga darbo zona. Kyla pavojus suklupti, paslysti arba nukristi. Visada palaikykite darbo zonoje tvarką.
• Esant jjungtai mašinai, niekada nedėkite rankų ant judančių mašinos dalių.
• Skaldykite tik medieną, kurios maks. ilgis būtu 55 cm

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalo-jimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Liekamoji rizika

Mašina pagaminta pagal technikos lygj ir pripažin-tas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pirštu ir ranku sužalojimo pavojus prisilietus prie skaldymo įrankio netinkamai kreipiant arba atremiant malką.
• Pavojus susižaloti del nusviesto ruošinio netinkamai laikant arba kreipiant.
• Pavojus dėl elektros srovės naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamają riziką galima sumażinti, jei bus laikomasi saugos nurodymų ir įrenginys bus naudojamas pagal paskirtį bei bus atsižvelgta į visą naudojimo instrukciją.
• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite paleidimo mygtuką ir ištraukite tinklo kištuką.
• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko.
• Naudokite naudojimo instrukcijoje rekomenduoja-mus įrankius. Taip Jūsų mašina pasieks optimalią galią.
• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

7. Techniniai duomenys

Variklis	230 V~ / 50 Hz
Imamoji galia P1 3000 W
Atiduodamoji galia P2	2200 W
Darbo režimas	*S6 40%
Variklio sūkių skaičius	2800 min ^-1
Matmenys, ilgis / plotis / aukštis	845 x 935 x 1500 mm
Stalo aukštis	800 mm
Darbinis aukštis	940 mm
Medienos ilgis min. - maks.	100 - 550 mm
Medienos skersmuo min. - maks.	80 - 300 mm
Galia maks.	8 t*
Cilindro eiga	485 mm

Padavimo greitis 3,1 cm/s

Grjžtamosios eigos greitis 17,3 cm/s

Alyvos kiekis 4 l

Svoris 109,9 kg

Priklauso nuo techninių pakeitimų!

*Darbo režimas S6 40%, periodinis pertraukiamas veikimas nedarant įtakos paleidimo procesui variklio įšilimui. Režimą sudaro paleidimo laikas, laikas su nuolatine apkrova ir laikas tuščiaja eiga. Ciklo trukmė yra 10 min., santykinė jjungimo trukmė – 40 % ciklo trukmės.

Triukšmo susidarymas

⚠ Ispėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite tinkamą klausos apsaugą.

Triukšmo vertės

Garso galios lygis L_WA	93,6 dB
Garso slėgio lygis L_pA	77,8 dB
Neapibrėžtis K_WA/pA	3 dB

8. Išpakavimas

Atidarykite pakuotę ir atsargiai išimkite jrenginį.

Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).

Patikrinkite, ar komplekte viskas yra.

Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.

Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos.

Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

Prieš naudodami, pagal naudojimo instrukciją susipažinkite su jrenginiu.

Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.

Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus.

⚠ DÊMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

9. Montavimas / Prieš pradedant eksploatuoti

9.1 Ratų montavimas (7) (priedų maišelis A)

• Prakiškite kaištį pro rata (7)
• Sumontuokite dvi poveržles
• Dabar prakiškite kaištį pro kiaurymes, kurios yra apatinėje skaldytuvo dalyje (3 pav.)
• Dabar užfiksuokite kaištį poveržle ir spyruokliniu kištuku
  • Galiausiai uždėkite mažą rato gaubtelj.
• Pakartokite šj procesą kitoje pusėse.

9.2 Stalo montavimas (5)

• Atlaisvinkite T formos varžta (4 pav.)
• Dabar užlenkite abi šonines atramas (11) i išorę, kaip parodyta 5 pav.
• Dabar jstatykite stalą i tam skirtą laikiklj (Fig. 6 (1)) ir vėl priveržkite prieš tai atlaisvintą T formos varžtą (6 pav. (2)).

9.3 Valdymo svirčių, kompl., montavimas (10) (priedų maišelis B)

• Pašalinkite iš anksto sumontuotą kaištį (7 pav. (C))
• Sutepkite skardines plokšteles viršuje ir apačioje
• jstatykite visą valdymo svirtį į tam skirtą padėtį (7 pav. (1)).
• Istatykite valdymo svirti (A) i perjungimo balansyrą (7 pav. (2)).
• Užfiksuokite valdymo svirtis kaiščiais (c) ir užfiksuokite jas spyruokliniu kištuku.
• Dabar aprašytu būdu pritvirtinkite kitą valdymo svirtį kitoje pusėje.

9.4 Griebtuvų montavimas (C priedų maišelis)

• Pritvirtinkite papildomus laikiklius (D) dviem varžtais su kryžminėmis išdrožomis, poveržlėmis ir veržlėmis kiekvieną prie griebtuvų (8 pav.). Atkreipkite dėmesį į tai, kad papildomas laikiklis būtų labiau pritvirtintas prie kairiojo griebtuvo (4).
• Uždėkite reguliuojamus griebtuvus ant jau privirintų šešiabriaunių veržlių ir pritvirtinkite jas pridedamais T formos varžtais ir poveržlėmis (8 pav.).
• Dėmesio: dantukai, esantys ant griebtuvų, sumontavus turi būti nukreipti vienas j kitą (9 pav.).

⚠ DÉMESIO!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

10. Eksploatacijos pradžia

Prieš pradėdami eksploatuoti, M10 varžtais pritvirtinki- te skaldytuvą prie žemės, kaip parodyta 15 pav.

Isitikinkite, kad mašina pilnutinai ir tinkamai sumontuota. Prieš naudodami kaskart patikrinkite:

• Prijungimo laidus, ar nėra pažeistų vietų (jtrūkimų, jpjovimų ir pan.),
• Mašiną, ar nėra galimų pažeidimų,
  • Ar visi varžtai tvirtai priveržti,
• Hidraulinėje sistemoje nėra nuotėkių ir
• Alyvos lygi.

Alyvos lygio tikrinimas (13 pav.)

Hidraulinė sistema yra uždara sistema su alyvos baku, alyvos siurbliu ir valdymo vožtuvu. Prieš kiekvienos eksploatacijos pradžią reguliariai tikrinkite alyvos lygj. Dėl per mažo alyvos lygio gali būti pažeistas alyvos siurblys. Alyvos lygis turi būti žymos alyvos rodyklėje ribose.

Prieš tikrinant skaldymo koloną reikia sustumti. Mašina turi stovėti lygioje vietoje. Norėdami išmatuoti alyvos lygį, įsukite visą alyvos rodyklę.

Veikimo patikra

Prieš kiekvieną naudojima reikia patikrinti veikima

Veiksmas: Rezultatas:

Abi rankenas spauskite žemyn.	Skaldymo peilis nusileidžia žemyn – maždaug iki 10 cm virš stalo.
Atitinkamai atleiskite valdymo svirtį.	Skaldymo peilis lieka parinkto-je padėtyje.
Abiejų rankenu atleidimas	Skaldymo peilis grįžta į viršuti-nę padėtį.

Prieš kiekvieną naudojimą reikėtų patikrinti alyvos lygį, žr. skyrių „Techninė priežiūra“!

Oro išleidimas, 14 pav.

Prieš pradėdami eksploatuoti skaldytuvą, išleiskite orą iš hidraulinės sistemos.

• Keliais pasukimais atlaisvinkite oro išleidimo gaub-telj 14, kad iš alyvos bako galėtu išeiti oras.
• Vykstant eksploatacijai, nepalikite gaubtelio atidaryto.
• Prieš judindami skaldytuvą, vėl uždarykite gaubtelį, nes kitaip gali išbėgti alyva.

Jei iš hidraulinės sistemos nebus išleistas oras, patekęs oras pažeis sandariklius, taigi, ir skaldytuvą!

Eigos ribojimas, kai malkos trumpos, 10 pav.

Apatinė skaldymo peilio padėtis maždaug 10 cm virš skaldymo stalo

• Nustatykite skaldymo peilį i norimą padėtį.
- Atleiskite valdymo svirtj.
- Išjunkite variklj.
- Atleiskite antrają valdymo svirtį.
- Atlaisvinkite T formos varžtą (10a).
- Kreipkite eigos nustatymo strypą 8 i viršų, kol ji sustabdys spyruoklė
• Vél priveržkite T formos varžtą (10a).
- ljunkite variklj.
• Patikrinkite viršutinę padėtį.

ljungimas / išjungimas (12)

Norėdami jjungti, paspauskite žalią mygtuką.

Norėdami išjungti, paspauskite raudoną mygtuką.

Nurodymas: Prieš kiekvieną naudojimą patikrinkite jjungimo / išjungimo bloko veikimą, vieną kartą jjung-dami ir išjungdami.

Saugiklis nuo pakartotinio jsijungimo nutrūkus elektros srovės tiekimui

(nulinės įtampos atkabiklis)

Nutrūkus elektros srovės tiekimui, netyčia ištraukus kištuką arba sugedus saugikliui, įrenginys išsijungia automatiškai. Norėdami jjungti vėl, paspauskite žalią mygtuką ant jungimo bloko.

Skaldymas

• Padėkite medieną ant stalo, tvirtai laikykite už abiejų rankenų, spauskite rankenas žemyn. Kai tik skaldymo peilis prasiskverbs į medį, nustumkite rankenas į išorę, tuo pačiu metu spausdami žemyn. Taip apsi-saugoma, kad nebūtų spaudžiami laikantieji skydai.
• Skaldykite tik tiesiai nupjautas malkas.
• Skaldykite malkas vertikaliai.
• Niekada neskaldykite paguldę arba skersai.
• Skaldydami malkas, mūvėkite tinkamas pirštines.

Dèmesio! Šoninių padėjimo stalų negalima naudoti kaip skaldymo pagrindo / skaldymo stalo.

Darbų pabaiga

• Nustatykite skaldytuvą i apatinę padėtį.
• Atleiskite valdymo svirtj.

• Išjunkite jrenginj ir ištraukite tinklo kištuką.

• Isukite oro išleidimo varžta.

• Laikykitės bendrujų techninės priežiūros nurodymų.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

• Gaminys atitinka standarto EN 61000-3-11 reikalavimus ir jam taikomos specialios prijungimo sąlygos. Tai reiškia, kad gaminį bet kokiame laisvai pasirinktame prijungimo taške naudoti draudžiama.
• Atsižvelgiant i nepalankias maitinimo šaltinio sąlygas gaminys gali sukelti laikiną įtampos svyravimą.
• Gaminys skirtas naudoti tik jungimo taškuose, kurie: a. neviršija didžiausios leidžiamos maitinimo varžos „Zmax = 0.354 Ω“, arba b. kurių maitinimo tinklo nuolatinis srovės tiekimo pajėgumas yra bent 100 A kiekvienai fazei.
• Kaip naudotojas turite užtikrinti, jei reikia pasikonsultavęs su elektros energiją tiekiančia jmone, kad prijungimo taškas, prie kurio norite prijungti jrenginį, atitinka vieną anksčiau nurodytu a) arba b) reikalavimų.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izolia- cija

To priežastys gali būti:

• Prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• Sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
  • Ipjovimo vietos pervažiavus prijungimo laidą;
• Izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
  • Įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai ne-pažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H07RN.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Naudojant vienfazj kintamosios srovės variklj, mašinoms su didele paleidimo srove (nuo 3000 vatų) rekomenduojame naudoti C 16 A arba K 16 A saugiklj!

Kintamosios srovės variklis 230 V\~ / 50 Hz Tinklo jtampa turi būti 230 V\~ / 50 Hz.

Tinklo jungtis ir ilginamasis laidas turi būti 3 gyslų = P + N + SL. - (1/N/PE).

llginamuju kabelių mažiausias skerspjūvis turi būti 1,5 mm².

Tinklo jungtis apsaugoma maks. 16 A.

12. Valymas

Dèmesio!

Prieš atlikdami valymo darbus, ištraukite tinklo kištuką.

Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.

Retkarčiais nuvalykite nuo jrenginio šluoste drožles ir dulkes.

Reguliariai valykite jrenginj drėgna šluoste. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

13. Transportavimas

Norint transportuoti malkų skaldytuvą, skaldymo peilį reikia nuleisti iki galo žemyn. Šiek tiek paverskite skaldytuvą už skaldymo kolonos rankenos, kol mašina pavirs ant ratukų ir ją bus galima pervežti. (11 pav.)

14. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vie-toje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Laikykite jrenginj originalioje pakuotėje.

Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės.

Laikykite naudojimo instrukciją prie elektrinio įrankio.

15. Techninė priežiūra

Dèmesio!

Prieš atlikdami techninės priežiūros darbus, ištraukite tinklo kištuką.

Kada keisiu alyvą?

Pirmasis alyvos keitimas po 50 darbo valandų, tada – kas 500 darbo valandų.

Alyvos keitimas (12 pav.)

• Iki galo sustumkite skaldymo koloną.
• Pastatykite ne mażesnės nei 6 l talpos talpyklą po skaldytuvu.
• Atlaisvinkite alyvos rodyklę (6).
• Atsukite alyvos išleidimo varžtą 12a po alyvos baku, kad alyva galėty išbėgti.
  • Vél jsukite alyvos išleidimo varžtą 12a.
• Naudodami švarų piltuvą, pripildykite 4 l naujos hidraulinės alyvos.
  • Vèl užsukite alyvos rodyklę.

Tinkamai utilizuokite susikaupusią seną alyvą vietos panaudotos alyvos surinkimo punkte. Draudžiama panaudotą alyvą išleisti j gruntą arba maišyti su atliekomis.

Rekomenduojame HLP 32 serijos alyvas.

Skaldytuvo statramstis

Prieš eksploatacijos pradžią skaldytuvo statramstį šiek tiek sutepkite. Šį procesą reikia kartoti kas 5 darbo valandas. Šiek tiek užtepkite tepalo arba užpurkškite alyvos. Statramstis neturi veikti sausaja eiga.

Hidrauliné sistema

Hidraulinė sistema yra uždara sistema su alyvos baku, alyvos siurbliu ir valdymo vožtuvu.

Gamykloje sukomplektuotos sistemos negalima modifikuoti arba ja manipuliuoti.

Reguliariai tikrinkite alyvos lygi.

Dél per mažo alyvos lygio pažeidžiamas alyvos siurblys.

Reguliariai tikrinkite hidraulinių ir srieginių jungčių sandarumą – prireikus jas priveržkite.

Prijungti ir remontuoti elektros

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• Variklio srovės rūšį;
• Duomenis iš jrenginio specifikaciju lentelės;
• Duomenis iš variklio specifikaciju lentelės.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: skaldymo pleišto kreiptuvai, hidraulinė alyva, skaldymo pleištas

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

16. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplink

Nuorodos del Elektros ir elektronikos prietaisų jstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Bateriju įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos grąžinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

17. SutrikimŲ Šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galimos priežastys Sprendimas
Nejsijungia hidraulinis siurblys	Néra įtampos Patikrinkite, ar į laidus	tiekiama elektros srovė
	Variklio termojungiklis išjungtas	Vėl įjunkite termojungiklį variklio korpuso viduje
Kolona nejuda žemyn	Per mažas alyvos lygis Patikrinkite	alyvos lygį ir jį papildykite
	Neprijungta viena iš svirčių Patikrinkite, kaip pritvirtintos svirtys
	Nešvarumai bėgeliuose lšvalykite	koloną
Variklis pasileidžia, tačiau kolona nejuda žemyn	Neteisinga variklio sukimosi kryptis esant trifazei srovei	Patikrinkite ir pakeiskite variklio sukimosi kryptį

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
