HL3000GM - Skirstytuvas SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Hidraulinis medienos skeltuvas (skirstytuvas)
Prekės ženklas	Scheppach
Modelis	HL3000GM
Matmenys (ilgis x plotis x aukštis)	1540 x 1140 x 2520 mm
Svoris	373 kg
Maitinimas	Trifazis elektros variklis 400 V~ / 50 Hz arba perdavimo velenas (jėgos išėjimas, 540 aps/min)
Sugeriamoji galia (P1)	5500 W
Išėjimo galia (P2)	4500 W
Maksimali skaldymo jėga	30 t
Cilindro eiga	948 mm
Įstūmimo greitis	12,5 cm/s
Grįžimo greitis	6,7 cm/s
Leistinas medienos ilgis	560 - 1100 mm
Leistinas medienos skersmuo	100 - 400 mm
Alyvos bako talpa	30 l
Darbo režimas	S6 40% (nepertraukiamas periodinis darbas)
Garso slėgio lygis (L_pA)	55 dB (neapibrėžtumas 3 dB)
Garso galios lygis (L_WA)	75 dB (neapibrėžtumas 3 dB)
Sauga	Valdymas dviem rankomis, apsauga nuo pakartotinio paleidimo, automatinis sustojimas nutrūkus maitinimui
Priežiūra	Hidraulinės alyvos keitimas kas 250 val., transmisinės alyvos keitimas kas 250 val. arba 6 mėn.
Garantija	Teisinė (medžiagos ar gamybos defektai)

Dažnai užduodami klausimai - HL3000GM SCHEPPACH

Kokią hidraulinę alyvą naudoti?

Naudokite HLP 32 serijos hidraulinę alyvą. Bako talpa yra 30 litrų.

Kaip išpilti hidraulinę alyvą?

Padėkite mašiną ant pakelto pagrindo, atidarykite išleidimo varžtą po skaldymo kolona, surinkite alyvą į ne mažesnį kaip 30 litrų indą, tada uždarykite su nauju tarpikliu. Užpilkite naujos alyvos ir patikrinkite lygį.

Koks maksimalus rąstų ilgis?

Maksimalus rąstų ilgis yra 110 cm (1100 mm). Minimalus ilgis yra 56 cm (560 mm).

Ar galima skalauti medieną horizontaliai?

Ne, mašina skirta tik vertikaliam skaldymui plaušų kryptimi. Niekada neskaldykite horizontaliai ar prieš plaušą.

Ką daryti, jei skeltuvas nenusileidžia?

Patikrinkite alyvos lygį, valdymo svirtelių tvirtinimą ir kolonos bėgių švarą. Jei problema išlieka, patikrinkite variklio sukimosi kryptį (trifazis) naudodami fazių keitiklį.

Kaip transportuoti skeltuvą?

Naudokite traktoriaus trijų taškų kablį. Prieš transportavimą nuleiskite skaldymo atramą ant pagrindo, išimkite L formos kaiščius ir nuleiskite cilindrą į transportavimo padėtį. Išmontuokite perdavimo veleną.

Kokias apsaugos priemones dėvėti?

Dėvėkite darbo pirštines, apsauginius batus, apsauginius akinius ir klausos apsaugą (jei triukšmas viršija 85 dB). Taip pat naudokite apsauginį šalmą.

Kaip pakeisti variklio sukimosi kryptį?

Pasukite polių keitimo bloką prietaiso kištuke, kad pakeistumėte sukimosi kryptį. Niekada neleiskite variklio suktis neteisinga kryptimi, tai sugadins siurblį.

Kam skirta išleidimo varžtas?

Prieš pradedant eksploatuoti, atlaisvinkite užpildymo varžtą (išleidimo varžtą) maždaug 2 apsisukimus, kad oras galėtų išeiti. Nepamirškite jo vėl užsukti prieš transportavimą.

Kur rasti atsargines dalis?

Atsarginės dalys ir priedai yra prieinami Scheppach techninės priežiūros tarnyboje. Nuskenuokite QR kodą pagrindiniame puslapyje, kad patektumėte į internetinę parduotuvę.

NAUDOJIMO INSTRUKCIJA HL3000GM SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš pradedant eksploatuoti, perskaityti žinyną.
	Avėti neslidžius batus.
	Mūvėti darbines pirštines.
	Naudoti klausos apsaugą ir užsidėti apsauginius akinius.
	Naudoti apsauginį šalmą.
	Darbo zonoje rūkyti draudžiama.
	Ant žemės neišleisti hidraulinės alyvos.
	Palaikykite savo darbo zonoje tvarką! Dėl netvarkos gali įvykti nelaimingų atsitikimų!
	Tinkamai utilizuokite seną alyvą (vietiniame senos alyvos surinkimo punkte). Draudžiama panaudotą alyvą išleisti į gruntą arba maišyti su atliekomis.
	Įstrigusių stiebų nešalinkite rankomis.
	Neišmontuokite bei nemodifikuokite apsauginių ir saugos įtaisų.
	Dėmesio! Prieš atlikdami remonto, techninės priežiūros ar valymo darbus, išjunkite variklj ir ištraukite tinklo kištuką.Įpjovimų ir suspaudimo pavojus; niekada nelieskite pavojingų sričių, kai skaldymo peilis juda.
	Aukštoji įtampa, pavojus gyvybei!
	Mašiną leidžiama valdyti tik vienam asmeniui!
	Prieš darbų pradžią maždaug 2 pasukimais atlaisvinkite oro išleidimo varztą. Prieš transportuodami užsukite.
	Atsargiai! Judantys įrankiai!
	Netransportuokite įrenginio paguldę!
	Pašaliniams eiti draudžiama.
	Du darbiniai greičiai:1. Mažas greitis ir visa skaldymo jėga2. Didelis greitis ir mažesnė skaldymo jėga
⚠ Dêmesio!	Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. Ivadas.... 173
2. Irenginio aprašymas 173
3. Komplektacija....173
4. Naudojimas pagal paskirtj....173
5. Bendrieji saugos nurodymai....174
6. Papildomi saugos nurodymai 174
7. Techniniai duomenys....174
8. Išpakavimas 175
9. Surinkimas / prieš eksploatacijos pradžią 175
10. Paleidimas.... 176
11. Elektros prijungimas.... 178
12. Valymas.... 178
13. Transportavimas.... 178
14. Laikymas 178
15. Techninė priežiūra.... 179
16. Utilizavimas ir pakartotinis atgavimas 179
17. Sutrikimų šalinimas 180
18. Atitikties deklaracija....297

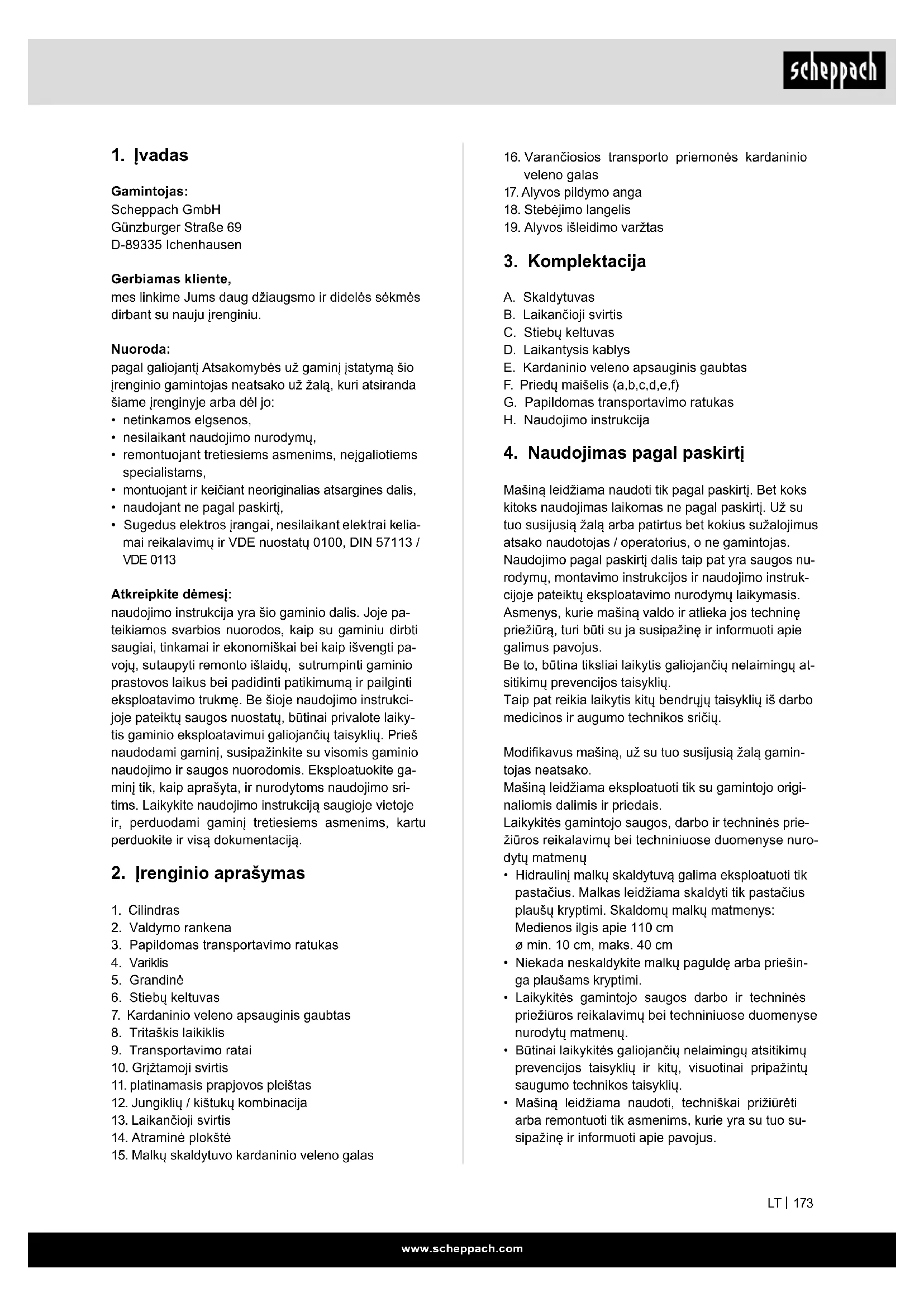

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

pagal galiojanti Atsakomybės už gamini įstatymą šio įrenginio gamintojas neatsako už žala, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamos elgsenos,
• nesilaikant naudojimo nurodymu,
• remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirti,
• Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis. Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių. Prieš naudodami gaminį, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploatuokite gaminį tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminį tretiesiems asmenims, kartu perduokite ir visą dokumentaciją.

2. Irenginio aprašymas

1. Cilindras
2. Valdymo rankena
3. Papildomas transportavimo ratukas
4. Variklis
5. Grandiné
6. Stiebų keltuvas
7. Kardaninio veleno apsauginis gaubtas
8. Tritaškis laikiklis
9. Transportavimo ratai
10. Grjžtamoji svirtis
11. platinamasis prapjovos pleištas
12. Jungiklių / kištukų kombinacija
13. Laikančioji svirtis
14. Atraminé plokště

15. Malkų skaldytuvo kardaninio veleno galas

16. Varančiosios transporto priemonės kardaninio veleno galas

17. Alyvos pildymo anga

18. Stebéjimo langelis

19. Alyvos išleidimo varžtas

3. Komplektacija

A. Skaldytuvas
B. Laikančioji svirtis
C. Stiebų keltuvas
D. Laikantysis kablys
E. Kardaninio veleno apsauginis gaubtas
F. Priedų maišelis (a,b,c,d,e,f)
G. Papildomas transportavimo ratukas
H. Naudojimo instrukcija

4. Naudojimas pagal paskirti

Mašiną leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirtj dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.

Asmenys, kurie mašiną valdo ir atlieka jos techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Be to, būtina tiksliai laikytis galiojančių nelaimingų at-sitikimų prevencijos taisyklių.

Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.

Modifikavus mašiną, už su tuo susijusią żalą gamintojas neatsako.

Mašiną leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų

• Hidraulinį malkų skaldytuvą galima eksploatuoti tik pastačius. Malkas leidžiama skaldyti tik pastačius plaušų kryptimi. Skaldomų malkų matmenys:
  Medienos ilgis apie 110 cm
  ø min. 10 cm, maks. 40 cm

- Niekada neskaldykite malkų paguldę arba priešinga plaušams kryptimi.

- Laikykitės gamintojo saugos darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

- Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.

- Mašiną leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus.

Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.

• Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir įrankiais.
• Bet koks kitoks naudojimas laikomas ne pagal pa-skirtį. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.

Atkreipkite dèmesj i tai, kad mūsų įrenginiai néra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

ISPÉJIMAS: jei naudojate elektrinius įrankius, laikykitės toliau pateiktų pagrindinių saugos tai-syklių, kad sumažintumėte gaisro, elektros smū-gio ir asmenų sužalojimo riziką. Prieš dirbdami su šiuo įrankiu, perskaitykite visas instrukcijas.

• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
• Visos saugos ir pavojų nuorodos ant mašinos turi būti įskaitomos.
• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.
• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.
• Patikrinkite prijungimo prie tinklo laidus. Nenaudo-kite pažeistų jungiamųjų laidų.
• Prieš pradėdami eksploatuoti patikrinkite, ar tinkamai veikia valdymo dviem rankomis funkcija.
• Operatoriai turi būti ne jaunesni nei 18 metų. Mokiniai turi būti ne jaunesni nei 16 metų, tačiau prie mašinos gali dirbti tik prižiūrimi.
• Dirbdami mūvėkite darbines pirštines.
• Būkite atsargūs dirbdami: pavojus susižaloti pirštus ir rankas, prisilietus prie skaldymo įrankio.
• Sunkioms arba nepatogioms dalims skaldyti naudokite tinkamas pagalbines priemones, skirtas atremti.
• Permontavimo, nustatymo ir valymo bei techninės priežiūros ir sutrikimų šalinimo darbus atlikite tik iš-junge variklj. Ištraukite tinklo kištuką!
• Elektros installacijos jrengimo, remonto ir techninės priežiūros darbus leidžiama atlikti tik specialistams.
• Baigę remonto ir techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.
• Prieš pasišalindami iš darbo vietos, išjunkite variklj. Ištraukite tinklo kištuką!

6. Papildomi saugos nurodymai

• Malkų skaldytuvą leidžiama valdyti tik pavieniam asmeniui.

• Dévěkite apsaugines priemones (apsauginius aki-nius / skydelj, pirštines, apsauginius batus), kad apsisaugotuměte nuo galimų sužalojimų.

• Niekada neskaldykite rąstų, kuriuose yra vinių, vie- los ar kitų daiktų.

• Dėl suskaldytos medienos ir medžio drožlių darbo vieta tampa pavojinga. Kyla pavojus suklupti, paslysti arba nukristi. Darbo zona turi būti visada gerai apšviesta.
• Esant jjungtai mašinai, niekada nedėkite rankų ant judančių mašinos dalių.
• Skaldykite tik medieną, kurios maks. ilgis būtu 110 cm.

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Liekamosios rizikos

Mašina pagaminta pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus susižaloti pirštus ir rankas prisilietus prie skaldymo įrankio netinkamai kreipiant arba atremiant malką.
• Pavojus susižaloti dėl nusviesto ruošinio netinkamai laikant arba kreipiant.
• Pavojus dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Likusi rizika gali būti sumažinta, jei laikomasi saugos nurodymų ir naudojimo pagal paskirtį reikalavimų bei visos naudojimo instrukcijos.
• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite paleidimo mygtuką ir ištrauki-te tinklo kištuką.
• Stenkitės nepaleisti mašinos atsitiktinai: kištuką kišdami j kištukinį lizda, nepaspauskite paleidimo mygtuko.
• Naudokite įrankį, kuris rekomenduojamas šioje naudojimo instrukcijoje. Taip Jūsų mašina pasieks optimalią galią.
• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

7. Techniniai duomenys

	HL2200GM	HL3000GM
Pavara Kardaninis v. +	el. variklis
Variklis 400V~ / 50 Hz
Imamoji galia P1	5100 W	5500 W
Atiduodamoji galia P2	4000 W	4500 W
Darbo režimas	S6 40%
Darbo veleno / vari-klio sūkių skaičius	540 min. ^-1 1400 min. ^-1
Fazių keitiklis	Taip
Matmenys l x P x A	1540 x 1140 x 2520 mm
Min./maks. medienos ilgis	560–1100 mm
Min./maks. medienos skersmuo	100–400 mm
Maks. galia	22 t	30 t
Cilindro eiga	948 mm
Tiekimo eigos greitis	10,5 cm/s	12,5 cm/s
Greitis grižtamaja eiga	7,5 cm/s	6,7 cm/s
Alyvos kiekis	24 l	30 l
Svoris	319 kg	373 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmas

⚠️ Ispėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos triukšmas viršija 85 dB, dévėkite tinkamas klausos apsaugos priemones.

Triukšmo vertės

Garso galios lygis L_WA	75 dB
Garso slėgio lygis L_pA	55 dB
Neapibrėžtis K_WA/pA	3 dB

* Darbo režimas S6 40 %, nepertraukiamas periodinis režimas. Režimą sudaro paleidimo laikas, laikas su nuolatine apkrova ir laikas tuščiaja eiga. Ciklo trukmė yra 10 min., santykinė jungimo trukmė – 40 % ciklo trukmės.

Slègio jèga:

Imontuoto hidraulinio siurblio galios lygis gali pasiekti trumpalaikį slėgio lygį skaldymo jėgai iki 22/30 tonų. Pagrindinėje padėtyje hidrauliniai skaldytuvai gamykloje nustatomi maždaug ties 10 % mažesniu galios lygiu. Saugumo sumetimais pagrindinių nustatymų naudotojas reguliuoti negali.

Atkreipkite dėmesį į tai, kad tokios išorinės aplinkybės, kaip darbinė ir aplinkos temperatūra, oro slėgis ir drėgmė veikia hidraulinės alyvos klampumą. Be to, gamybos paklaidos ir techninės priežiūros klaidos gali neigiamai paveikti pasiektiną slėgio lygį.

8. Išpakavimas

Atidarykite pakuotę ir atsargiai išimkite jrenginį.

Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra). Patikrinkite, ar komplektacijoje viskas yra.

Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.

Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos. Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

Prieš naudodami pagal naudojimo instrukciją susipažinkite su jrenginiu.

Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.

Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus.

⚠ DÈMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

9. Surinkimas / prieš eksploatacijos pradžią

Prakiškite srieginj kaištį pro numatytas skyles ir iš kitos pusės atitinkamai užfiksuokite veržle M22.

Uždékite kardaninio veleno apsauginj gaubtą ant iš-sikišančių kardaninio veleno srieginių kaiščių ir užfik-suokite jį abiem veržlėmis M10.

Prijunkite skaldytuvą prie elektros srovės tinklo. Tuo metu atkreipkite dėmesį i variklio sukimosi kryptį. Nuleiskite abi valdymo rankenas, kol cilindras užsifiksuos kreipiamojoje. Įkiškite abu L formos kaiščius (C), kad užfiksuotumėte cilindrą prie malkų skaldytuvo. Užfiksuokite L formos kaiščius spyruoklinėse noselėse. Tada nustatykite skaldymo peilį i viršutinę padėtį ir pašalinkite atramą.

Padėkite atramą i saugią vietą, nes jos prireiks bet kokiam skaldytuvo transportavimui.

9.4 Laikančiosios svirties (13) montavimas (priedu maišelis (D) (7 pav.)

Užfiksuokite laikančiają svirtį šešiabriauniu varžtu M10x40, dviem poveržlėmis ir veržle.

9.5 Laikančiojo kablio (D) montavimas (priedu maišelis (E) (8 pav.)

Pritvirtinkite laikantjjj kablj 2 šešiabriauniais varžtais ir 2 veržlémis prie rémo.

9.6 Stiebų keltuvo montavimas (priedų maišelis (F) (9 pav.)

Pritvirtinkite stiebų keltuvą šešiabriauniu varžtu M16x100 prie laikančiojo antdėklo. Užkabinkite grandinę už skaldymo peilio.

Papildomo transportavimo rato montavimas (10 pav.)

Sumontuokite transportavimo ratą, kaip parodyta 10 pav. Kai dirbate su skaldytuvu, užfiksuokite ratuką viršutinėje kiaurymėje fiksavimo kaiščiu (10a). kai transportuojate, užfiksuokite ratuką apatinėje kiaurymėje.

⚠ DÉMESIO!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

10. Paleidimas

Isitikinkite, kad mašina pilnutinai ir tinkamai sumon-tuota. Prieš naudodami kaskart patikrinkite:

• prijungimo laidus, ar nėra pažeistų vietų (įtrūkimų, įpjovimų ir pan.),
• mašiną, ar nėra galimų pažeidimų,
  • ar visi varžtai tvirtai priveržti,
• ar hidraulinėje sistemoje nėra nuotėkių ir
• alyvos lygi,

Alyvos lygio tikrinimas (13 pav.)

Hidraulinė sistema yra uždara sistema su alyvos baku, alyvos siurbliu ir valdymo vožtuvu. prieš kiekvienos eksploatacijos pradžią reguliariai tikrinkite alyvos lygį. Dėl per mažo alyvos lygio gali būti pažeistas alyvos siurblys. Alyvos lygis turi būti vidurinės žymos alyvos rodyklėje ribose. Prieš tikrinant skaldymo koloną reikia sustumti. Mašina turi stovėti lygioje vietoje. Norėdami išmatuoti alyvos lygį, įsukite visą alyvos rodyklę.

Elektros variklis

Patikrinkite variklio eigos kryptj. Kai skaldytuvo svirtis yra viršutinėje padėtyje, grįžtamosios eigos apkaba arba rankenomis nustatykite skaldymo peilį į viršutinę padėtį. Kai skaldymo svirtis jau turėtų būti viršutinė-je padėtyje, judindami abi svirtis žemyn, aktyvinkite skaldymo mechanizmą. Taip skaldymo svirtis judės žemyn. Tuo atveju, jei nepaisant rankenu arba grįž- tamosios eigos aktyvinimo skaldymo peilis nejudėtų, nedelsdami išjunkite mašiną. Norėdami pakeisti variklio sukimosi kryptį, pasukite polių apsukimo įtaisą įstatomame bloke (11 + 12 pav.).

Niekada neleiskite varikliui suktis neteisinga sukimosi kryptimi! Taip neišvengiamai bus sugadinta pumpavimo sistema ir negalios garantija.

Veikimo patikra

Prieš kiekvieną naudojimą reikia patikrinti veikimą.

Veiksmas:
Rezultatas:

Abi rankenas spaus-kite žemyn.	Skaldymo peilis nusileidžia žemyn – maždaug iki 20 cm virš stalo.
Atitinkamai atleiskite valdymo svirti.	Skaldymo peilis lieka pa-rinktoje padėtyje.

Dèmesio!

Prieš eksploatacijos pradžią atlaisvinkite pripildymo varžtą (19 pav.).

Niekada nepamirškite atlaisvinti pripildymo varžto!

Priešingu atveju sistemoje esantis oras vėl visada bus suspaustas ir vėl atlaisvintas, todėl bus sugadinti hidraulinio kontūro sandarikliai ir malkų skaldytuvas taps netinkamu naudoti. Tokiu atveju pardavėjai ir gamintojai garantijų neteikia.

ljungimas / išjungimas (12)

Norėdami jjungti, paspauskite žalią mygtuką.

Norėdami išjungti, paspauskite raudoną mygtuką.

Nuoroda: prieš kiekvieną naudojimą patikrinkite jjungimo / išjungimo bloko veikimą, vieną kartą jjungdami ir išjungdami.

Saugiklis nuo pakartotinio jjungimo nutrūkus elektros srovės tiekimui (nulinės įtampos atkabiklis)

Nutrūkus elektros srovės tiekimui, netyčia ištraukus kištuką arba sugedus saugikliui, įrenginys išsijungia automatiškai. Norėdami jungti vėl, paspauskite žalią mygtuką ant jungimo bloko.

Kardaninis velenas

• Prieš prijungdami mašiną prie varančiosios transporto priemonės tritaškės jungties, įsitikinkite, kad mašinos svoris tinkamas varančiajai transporto priemonei. Mašinos svoris nurodytas gamintojo specifikacijų lentelėje.
• Kardaninį veleną leidžiama prijungti tik tada, kai iš-jungtas traktoriaus variklis.
• Naudokite tik leidžiamus ir naudoti su malkų skaldytuvu tinkamus kardaninius velenus. Be to, turi būti sumontuoti visi kardaninio veleno saugos įtaisai, kurie turi būti geros būklės.
• Nebūkite šalia kardaninio veleno, kai jis eksploatuojamas.
• Isitikinkite, kad traktoriaus sūkių skaičius neviršija nurodytojo specifikacijų lentelėje, maks. 540 sūk./min.
• Prieš atlikdami techninės priežiūros darbus arba jei įstrigo platinamasis prapjovos pleištas, iš pradžių atjunkite mašiną nuo traktoriaus. Tuo metu traktorių išjunkite.

Skaldytuvo prikabinimas prie varančiosios trans- porto priemonės

(13 + 14 pav.)

1. Privažiuokite varančiaja transporto priemone atbuline eiga prie malkų skaldytuvo. Nustatykite apatines tvirtinimo svirtis pakankamai arti malkų skaldytuvo tvirtinimo kaiščių.
2. Ijunkite varančiosios transporto priemonės stovėjimo stabdį ir išjunkite variklį. Abiejose pusėse užblokuokite galinius ratus trinkelėmis arba kitais tinkamais daiktais.
3. Pašalinkite apsaugą nuo dulkių (1) ir užkabinkite ją ant kardaninio veleno apsauginio gaubto (2).
4. Nuleiskite apatines tvirtinimo svirtis prie malkų skaldytuvo tvirtinimo kaiščių ir užfiksuokite jas fiksavimo kaiščiais. (3)
5. Istatykite viršutinę tvirtinimo svirtj i laikiklj ir ištiesinkite ją i vieną liniją su laikiklio kiaurymėmis. Norėdami užblokuoti viršutinę tvirtinimo svirtj, jkiškite prikabinimo kaištj.
6. Pavarų dėžės kardaninio veleno galo skersmuo yra 34,8 mm. Galas turi jungtį su 6 dantimis (standartinė kategorija 1 PTO).
7. Užmaukite kardaninį pavaros veleną ant pavarų dėžės ir varančiosios transporto priemonės kardaninio veleno galo. Įspauskite abiejuose kardaninio veleno varančiojo veleno galuose esančius spyruoklinius kaičius. Maukite varantįjį veleną toliau ant kardaninio veleno galų, kol spyruokliniai kaiščiai iššoks ir užsifiksuos kardaninio veleno galo dantyse.
8. Kardaninio veleno ištiesinimas Žiūrint iš viršaus ir iš veleno šono, malkų skaldytuvo (15) kardaninio veleno galas ir varančiosios transporto priemonės (16) kardaninio veleno galas turi būti ištiesinti lygiagrečiai. Kardaninio veleno kardanų kampai (α) turi būti kuo mažesni.
9. Užfiksuokite kardaninio veleno pavaros apsauginę grandinę prie malkų skaldytuvo ir varančiosios transporto priemonės fiksuotos dalies, kad apsauginis įtaisas nesisuktų.

Patikrinkite varančiosios transporto priemonės kardaninio veleno sukimosi kryptį. Kai skaldytuvo svirtis yra viršutinėje padėtyje, grįžtamosios eigos apkaba arba rankenomis nustatykite skaldymo peilį į viršutinę padėtį.

Kai skaldymo svirtis jau turėtų būti viršutinėje padėty-je, judindami abi svirtis žemyn, aktyvinkite skaldymo mechanizmą. Taip skaldymo svirtis judės žemyn. Tuo atveju, jei nepaisant rankenų arba grįžtamosios eigos aktyvinimo skaldymo peilis nejudėtų, sustabdykite kardaninio veleno pavarą ir pakeiskite jos sukimosi kryptį.

Niekada neleiskite kardaninio veleno pavarai suktis neteisinga sukimosi kryptimi! Taip neišvengiamai bus sugadinta pumpavimo sistema ir negalios garantija.

Apsauginės svirties naudojimas (15 pav.)

Priklausomai nuo medienos ilgio, apsauginės svirties aukšti galim nustatyti įvairiomis pakopomis.

Skaldymas (16 ir 17 pav.)

• Žemesnėje nei 5 °C išorės temperatūroje, mašiną reikėtų maždaug penkias minutes palikti veikti tuščiaja eiga, kad hidraulinė alyva pasiektų darbinę temperatūrą. Mediena stovi po skaldymo peiliu
  Dèmesio: Skaldymo peilis yra labi aštrus. Pavojus susižaloti!
• Jei abi valdymo svirtis spausite žemyn, skaldymo peilis judės žemyn ir skaldys medieną.
• Skaldykite tik nupjautus medžius.
• Skaldykite malkas vertikaliai.
• Niekada neskaldykite paguldę arba skersai pluošto.
• Skaldydami malkas, mūvėkite tinkamas pirštines ir avėkite apsauginius batus.
• Kai mediena yra ypač suaugusi, skaldykite nuo krašto.

Dėmesio: Tam tikra mediena skaldant gali stipriai jsitempti ir žaibiškai trūkti.

- Istrigusia medieną išdaužkite prieš skaldymo kryptj arba j viršų keldami platinamajį prapjovos pleištą. △ Ispėjimas: pirštų ir rankų suspaudimo pavojus!

Rąstų keltuvo (6) eksploatavimas

Bendrieji nurodymai dėl rąstų keltuvo:

• Saugumo sumetimais ant skaldymo peilio galima užkabinti tik paskutinę rąstų keltuvo grandinės grandį.
• Atkreipkite dėmesį į tai, kad rąstų keltuvo darbo zonoje nebūtų

Rąstų keltuvo eksploatavimas:

• Atlaisvinkite rąstų keltuvo sulaikymo kablius, kad kélimo vamzdis galėtų laisvai judėti.
• Nuleiskite skaldymo peilį žemyn tiek, kad rąstų skaldytuvo kėlimo vamzdis visiškai priglustų prie žemės.
• Šioje padėtyje rąstą, kurį reikia skaldyti, galite užridenti ant kėlimo vamzdžio.

(Rąstas turi gulėti srityje tarp abiejų fiksatorių)

- Spauskite grjžtamosios eigos apkabą žemyn ir leiskite skaldymo peiliui judėti j viršų.

(Atsargiai! Nestovėkite rąstų keltuvo darbo zonoje! Pavojus susižalotil!)

• Dabar ištiesinkite rąstą, spauskite jį prie laikančiojo strypo ir jį skaldykite.
  (žr.: darbo nurodymus).
• Po to pašalinkite suskaldytą medieną ir vėl nuleiskite platinamajį prapjovos pleištą bei rąstų keltuvą žemyn.
• Dabar ant rąstų keltuvo galima užridenti naują rastą.

Rąstų keltuvo gražinimas atgal.

Kai rąstų keltuvas nenaudojamas, jis naudojamas kaip antra apsauginė svirtis. Tam svirtis keliama į viršų, kol užsifiksuoja laikančiajame kablyje.

Rąstų keltuvo transportavimo padėtis:

Kreipkite rąstų keltuvą rankomis į viršų, kol jis užsifiksuos.

Vykdykite šias nuorodas, kad užtikrintumėte greitą ir saugų darbą

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas jungiamasis elektros laidas

Dažnai pažeidžiama jungiamujų elektros laidų izolia- cija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dèmesi tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H07RN.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Naudojant vienfazj kintamosios srovės variklj, mašinoms su didele paleidimo srove (nuo 3000 vatų) rekomenduojame naudoti C 16 A arba K 16 A saugiklj!

Trifazès srovès variklis 400 V\~ / 50 Hz Tinklo jtampa 400 V\~ / 50 Hz.

Tinklo jungtis ir ilginamasis laidas turi būti 5 gyslų = 3 P + N + SL. - (3/N/PE).

Ilginamujų kabelių mažiausias skerspjūvis turi būti 1,5 mm².

Tinklo jungtis apsaugoma maks. 16 A.

Prijungus prie tinklo arba pakeitus stovėjimo vietą, reikia patikrinti sukimosi kryptį. Prireikus reikia sukeisti polius.

Pasukite polių sukeitimo įtaisą įrenginio kištuke.

12. Valymas

Dèmesio!

Prieš atlikdami valymo darbus, ištraukite tinklo kištuką.

Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.

Retkarčiais nuvalykite nuo mašinos šluoste drožles ir dulkes.

Reguliariai valykite jrenginj drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreip-kite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

13. Transportavimas

Naudodami 3-taškį tvirtinimo elementą ant varančiosios transporto priemonės, galite lengvai transportuoti malkų skaldytuvą.

Prieš transportuodami malkų skaldytuvą, nustatykite jį i transportavimo padėtį. Tam nuleiskite platinamajį prapjovos pleištą žemyn, kol jis priglus prie metalinės atramos. Po to ištraukite abu L formos kaiščius ir nuleiskite hidraulinį cilindrą žemyn į transportavimo padėtį, grįžtamosios eigos apkabą spausdami žemyn.

Važiuodami įsitikinkite, kad turite pakankamai vietos manevruoti, pvz., posūkiuose, stovėjimo aikštelėse ir sankryžose.

Prieš transportuodami įsitikinkite, kad malkų skaldytuvas tinkamai ir saugiai pritvirtintas prie varančiosios transporto priemonės bei kad buvo išmontuotas kardaninis velenas.

Niekada netransportuokite malkų skaldytuvo su prijungta kardaninio veleno pavara.

Atkreipkite dėmesį į tai, kad malkų skaldytuvas būtų pakankamai aukštai pakeltas, kad transportuojant nesusidurtų su kliūtimis.

14. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite jrankj originalioje pakuotėje.

Uždenkite įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie įrankio.

15. Techninė priežiūra

Dèmesiol

Prieš atlikdami techninės priežiūros darbus, ištraukite tinklo kištuką. Atkreipkite dėmesį į tai, kad kardaninis velenas nebūtų prijungtas prie varančiosios transporto priemonės.

Kada keisiu alyvą?

Pirmasis alyvos keitimas po 50 darbo valandų, tada – kas 250 darbo valandų.

Alyvos keitimas (18 pav.)

Pastatykite malkų skaldytuvą ant šiek paaukštinto pagrindo (pvz., euro padėklo). Pastatykite pakanka-mo dydžio indą (min. 30 litrų) po išleidimo varžtu prie skaldymo kolonos.

Išsukite išleidimo varžtą ir išleiskite atsargiai alyvą j indą.

Išsukite pripildymo varžtą skaldymo kolonos viršutinėj pusėje, kad alyva galėtų geriau išbėgti.

Vél jstatykite išleidimo varžtą su sandarikliu ir ji gerai priveržkite.

Pripildykite naujos hidraulinės alyvos. (Talpa: žr. techninius duomenis) ir alyvos rodykle patikrinkite alyvos lygį.

Pakeitę alyvą, kelis kartus aktyvinkite malkų skaldytuvą, tačiau neskaldykite.

Dėmesiol | alyvos rezervuarą negali patekti jokių nešvarumu.

Tinkamai utilizuokite susikaupusią panaudotą alyvą vietos panaudotos alyvos surinkimo punkte. Draudžiama panaudotą alyvą išleisti į gruntą arba maišyti su atliekomis.

Rekomenduojame HLP 32 serijos alyvas.

Transmisinės alyvos keitimas (20 pav.)

Gamykloje i pavarų dėžę pripildyta SAE90 transmisi-nės alyvos. Išleiskite transmisinę alyvą po pirmųjų 50 eksploatacijos valandų ir, kaip nurodyta, pakeiskite ją nauja alyva.

Kitą kartą alyvą keiskite po 250 eksploatacijos valandų arba kas šešis mėnesius, priklausomai nuo to, kas bus anksčiau.

1. Išmontuokite kardaninio veleno apsauginj gaub-tą ir pakiškite po pavarų dėže pakankamo dydžio indą.
2. Iš pradžių išsukite alyvos išleidimo varžtą (19) ir tada alyvos pripildymo angą (17) bei išleiskite visą alyvą.
3. Uždarykite alyvos išleidimo varžta su pakeisti sandarikliu ir, naudodami piltuvą, pripildykite naujos transmisinės alyvos SAE90 i pripildymo angą, kol stebėjimo langelio (18) apatinis kraštas bus beveik uždengtas alyva.

Tikrinkite alyvos lygj kas 8 valandas. Alyvos lygis yra teisingas, kai stebėjimo langelio (18) yra beveik už-dengtas alyva.

Hidraulinė sistema

Hidraulinė sistema yra uždara sistema su alyvos baku, alyvos siurbliu ir valdymo vožtuvu.

Gamykloje sukomplektuotos sistemos negalima modifikuoti arba ja manipuliuoti.

Reguliariai tikrinkite alyvos lygi.

Dél per mažo alyvos lygio pažeidžiamas alyvos si-urblys.

Reguliariai tikrinkite hidraulinių ir srieginių jungčių sandarumą – prireikus jas priveržkite.

Jungtys ir remontas

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
• duomenis iš įrenginio specifikacijų lentelės;
• duomenis iš variklio specifikaciju lenteles.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamujų medžiagų. Greitai susidėvinčios dalys*: platinamasis prapjovos pleištas, hidraulinė alyva, transmisinė alyva

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

16. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

- Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti! Toks utilizavimas sureguliuotas Bateriju jstatyme.

• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti kitą įgaliotą surinkimo punktą savo vietovėje.

• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

17. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti?
Nejsijungia hidraulinis siurblys	Néra įtampos Patikrinkite, ar į laidus tiekiama elektros srovė
	Variklio termojungiklis išjungtas Vėl junkite termojungiklj variklio korpuso viduje
Kolona nejuda žemyn Per mažas alyvos lygis Patikrinkite alyvos lygį irjj papildykite
			Neprijungta viena iš svirčių Patikrinkite, kaip pritvirtintos svirtys
			Nešvarumai bėgeliuose Išvalykite koloną
Variklis pasileidžia, tačiau kolona nejuda žemyn	Neteisinga variklio sukimosi kryptis esant trifazei srovei	Patikrinkite ir pakeiskite variklio sukimosi kryptį

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo jrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo jrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsu gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garantija LV
