| Toote tüüp | Hüdrauliline puulõhkuja (jaotur) |
| Mark | Scheppach |
| Mudel | HL3000GM |
| Mõõtmed (P x L x K) | 1540 x 1140 x 2520 mm |
| Kaal | 373 kg |
| Toiteallikas | Kolmefaasiline elektrimootor 400 V~ / 50 Hz või ülekandevõll (jõuvõtuühendus, 540 p/min) |
| Tarbitav võimsus (P1) | 5500 W |
| Väljundvõimsus (P2) | 4500 W |
| Maksimaalne lõhkejõud | 30 t |
| Silindri käik | 948 mm |
| Edasiliikumise kiirus | 12,5 cm/s |
| Tagasiliikumise kiirus | 6,7 cm/s |
| Lubatud puidu pikkus | 560 - 1100 mm |
| Lubatud puidu läbimõõt | 100 - 400 mm |
| Õlipaagi maht | 30 l |
| Töörežiim | S6 40% (katkematu perioodiline töö) |
| Helirõhutase (L_pA) | 55 dB (ebakindlus 3 dB) |
| Helivõimsustase (L_WA) | 75 dB (ebakindlus 3 dB) |
| Ohutus | Kahe käe juhtimine, taasliikimiskaitse, automaatne seiskamine toitekatkestuse korral |
| Hooldus | Hüdroõli vahetus iga 250 h järel, ülekandeõli vahetus iga 250 h või 6 kuu järel |
| Garantii | Seaduslik (materjali- või töötlemisvead) |
Korduma kippuvad küsimused - HL3000GM SCHEPPACH
Kasutajate küsimused teemal HL3000GM SCHEPPACH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Jaotur PDF-formaadis tasuta! Leidke oma juhend HL3000GM - SCHEPPACH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. HL3000GM kaubamärgi SCHEPPACH.
KASUTUSJUHEND HL3000GM SCHEPPACH
Seadmel olevate sümbolite selgitus
Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.
 | Lugege enne käikuvõtmist käsiraamatut |
 | Kasutage önnetuskindlaid jalatseid |
 | Kasutage töökindaid |
 | Kasutage kuulmekaitset ja kaitseprille |
 | Kasutage kaitsekiivrit |
 | Suitsetamine keeld tööpiirkonnas |
 | Ärge laske hüdraulikaõlil pinnasele voolata |
 | Hoidke oma tööpiirkond korras! Korratuse tagajärjeks võivad olla önnetused! |
 | Utiliseerige vana õli nõuetekohaselt (kohapealne vanaõli kogumispunkt). On keelatud vana õli pinnasele välja lasta või jäätmetega segada. |
 | Ärge eemaldage kinnikiilunud tüvesid kätega. |
 | Kaitse- ja ohutusseadiste eemaldamine või muutmine on keelatud. |
  | Tähelepanu! Seisake enne remondi-, hooldus- ja puhastustöid mootor ning tömmake võrgupistik välja.Lõike- ja muljumisoht; ärge puudutage kunagi ohtlikke piirkondi, kui lõhestusnuga liigub. |
 | Kõrgepinge, oht elule! |
 | Masinat tohib käsitseda ainult üks inimene! |
 | Vabastage õhueemalduspolti enne töö algust umbes 2 pööret. Sulgege enne transporti-mist. |
 | Ettevaatust! Liikuvad tööriistad! |
 | Ärge transportige seadet pikali! |
 | Ebapädevatele isikutele ligipääs keelatud |
 | Kaks töökiirust:1. väike kiirus ja täielik lõhestusjõud2. suur kiirus ja vähendatud lõhestusjõud |
| ⚠ Tähelepanu! | Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga |
 | Toode vastab kehtivatele Euroopa direktiividele. |
 | Toode vastab kehtivatele Serbia juhistele. |
Sisukord: Lk:
- Sissejuhatus 162
- Seadme kirjeldus.... 162
- Tarnekomplekt....162
- Sihtotstarbekohane kasutus....162
- Üldised ohutusjuhised 163
- Täiendavad ohutusjuhised.... 163
- Tehnilised andmed 163
- Lahtipakkimine 164
- Ülespanemine / enne käikuvõtmist.... 164
- Käikuvõtmine 165
- Elektriühendus.... 166
- Puhastamine 167
- Transportimine.... 167
- Ladustamine.... 167
- Hooldus 167
- Utiliseerimine ja taaskäitlus.... 168
- Rikete körvaldamine.... 169
- Vastavusdeklaratsioon 297

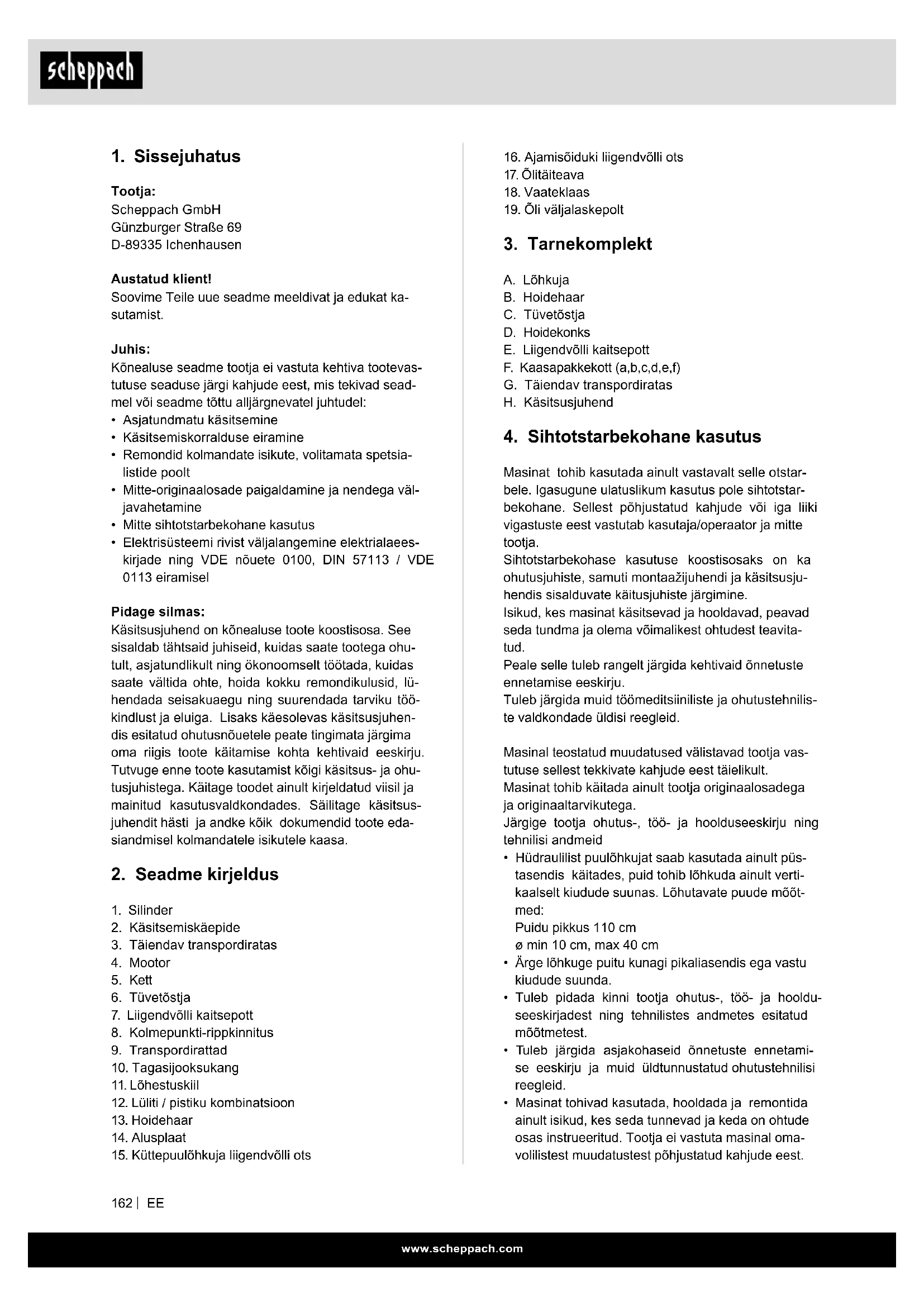

1. Sissejuhatus
Tootja:
Scheppach GmbH
Soovime Teile uue seadme meeldivat ja edukat kasutamist.
Juhis:
Kõnealuse seadme tootja ei vastuta kehtiva tootevas- tutuse seaduse järgi kahjude eest, mis tekivad sead- mel või seadme tõttu alljärgnevatel juhtudel:
- Asjatundmatu käsitsemine
• Käsitsemiskorralduse eiramine - Remondid kolmandate isikute, volitamata spetsialistide poolt
- Mitte-originaalosade paigaldamine ja nendega väljavahetamine
- Mitte sihtotstarbekohane kasutus
- Elektrisüsteemi rivist väljalangemine elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel
Pidage silmas:
Käsitsusjuhend on kõnealuse toote koostisosa. See sisaldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis toote käitamise kohta kehtivaid eeskirju. Tutvuge enne toote kasutamist kõigi käsitsus- ja ohutusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusjuhendit hästi ja andke kõik dokumendid toote edasiandmisel kolmandatele isikutele kaasa.
2. Seadme kirjeldus
- Silinder
- Käsitsemiskäepide
- Täiendav transpordiratas
- Mootor
- Kett
- Tüvetöstja
- Liigendvõlli kaitsepott
- Kolmepunkti-rippkinnitus
- Transpordirattad
- Tagasijooksukang
- Lõhestuskiil
- Lüliti / pistiku kombinatsioon
- Hoidehaar
- Alusplaat
-
Küttepuulõhkuja liigendvõlli ots
-
Ajamisõiduki liigendvõlli ots
-
Ōlitäiteava
-
Vaateklaas
-
Öli väljalaskepolt
3. Tarnekomplekt
A. Lõhkuja
B. Hoidehaar
C. Tüvetöstja
D. Hoidekonks
E. Liigendvõlli kaitsepott
F. Kaasapakkekott (a,b,c,d,e,f)
G. Täiendav transpordiratas
H. Käsitsusjuhend
4. Sihtotstarbekohane kasutus
Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis sisalduvate käitusjuhiste järgimine.
Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud.
Peale selle tuleb rangelt järgida kehtivaid önnetuste ennetamise eeskirju.
Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.
Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.
Masinat tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.
Järgige tootja ohutus-, töö- ja hoolduseeskirju ning tehnilisi andmeid
- Hüdraulilist puulõhkujat saab kasutada ainult püstasendis käitades, puid tohib lõhkuda ainult vertikaalselt kiudude suunas. Lõhutavate puude mõõtmed:
Puidu pikkus 110 cm
min 10 cm, max 40 cm
- Ärge löhkuge puitu kunagi pikaliasendis ega vastu kiudude suunda.
- Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirjadest ning tehnilistes andmetes esitatud möötmetest.
- Tuleb järgida asjakohaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.
- Masinat tohivad kasutada, hooldada ja remontida ainult isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Tootja ei vastuta masinal oma-volilistest muudatustest põhjustatud kahjude eest.
- Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööriistadega.
- Igasugune ulatuslikum kasutus kehtib kui mitte sihtotstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal.
Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.
5. Üldised ohutusjuhised
HOIATUS: Kui kasutate elektritööriistu, siis peak-site järgima alljärgnevaid põhilisi ohutusabinõusid, et vähendada nii tule, elektrilöögi ning inimvigastuste riske. Palun lugege enne selle tööriistaga töötamist kõiki korraldusi.
- Järgige köiki masinal olevaid ohutus- ja ohujuhiseid.
- Hoidke köik masinal olevad ohutusjuhised terviklikult loetavas seisundis.
- Masinal olevaid ohutusseadiseid ei tohi demontee-rida ega kasutuskölbmatuks teha.
- Masinal olevaid ohutusseadiseid ei tohi demonteerida ega kasutuskölbmatuks teha.
- Kontrollige vörguühendusjuhtmed üle. Ärge kasutage kahjustunud ühendusjuhtmeid.
- Kontrollige enne käikuvõtmist kahe-käe-käsitsussüsteemi korrektset talitlust.
- Operaator peab olema vähemalt 18 aastat vana. Öpilased peavad olema vähemalt 16 aastat vanad, kuid tohivad masinal töötada ainult järelevalve all.
- Kandke töötamisel töökindaid.
- Ettevaatust töötamisel: Sörmede ja käte vigastamise oht löhestustööriista töttu.
- Kasutage raskete või kobakate osade lõhkumisel toestamiseks sobivaid abivahendeid.
- Viige ümbervarustus-, seadistus- ja puhastustöid ning hooldust läbi ning kõrvaldage rikkeid ainult väljalülitatud mootori korral. Tõmmake võrgupistik välja!
- Elektriinstallatsiooni kallal tohivad installatsiooni, remonte ja hooldustöid teostada ainult erialaspet-sialistid.
- Kõik kaitse- ja ohutusseadised tuleb pärast remondi- ning hooldustööde lõpetamist kohe tagasi monteerida.
- Lülitage mootor töökohalt lahkudes välja. Tömma- ke vörgupistik välja!
6. Täiendavad ohutusjuhised
- Puulõhkujat tohib käsitseda ainult üks isik.
- Kandke kaitsevarustust (kaitseprillid/-visiir, kindad, turvajalatsid), et kaitsta ennast võimalike vigastuste eest.
-
Ärge löhkuge kunagi tüvesid, mis sisaldavad naelu, traati või muid esemeid.
-
Juba löhutud puud ja puidulaastud tekitavad ohtliku tööpiirkonna. Valitseb komistamise, libastumise või kukkumise oht. Hoidke tööpiirkond alati korras.
- Ärge pange sisselülitatud masina korral käsi kunagi masina liikuvatele osadele.
- Lõhkuge ainult puitu maksimaalse pikkusega 110 cm.
Hoiatus! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli vöib teatud tingimustel aktiivsete vöi passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tösiste vöi surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.
Jääkriskid
Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.
- Sörmede ja käte vigastamise oht lõhkumistööriista töttu puidu asjatundmatul juhtimisel või toetamisel.
- Vigastused eemalepaiskuva töödetaili töttu asjatundmatul hoidmisel või juhtimisel.
- Oht voolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
- Peale selle võivad köigist tarvitusele võetud abinõudest hoolimata valitseda mitteilmsed jääkriskid.
- Jääkriske saab minimeerida, kui järgitakse ohutusjuhiseid ja sihtotstarbekohast kasutust ning käsitsuskorraldust tervikuna.
- Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
- Enne kui seadistus- või hooldustöid ette võtate, laske startklahv lahti ja tõmmake võrgupistik välja.
- Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada.
- Kasutage tööriistu, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.
-
Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.
-
Tehnilised andmed
| HL2200GM | HL3000GM | |
| Ajam liigendvõll + elektrimootor | ||
| Mootor 400V~ / 50 Hz | ||
| Tarbevõimsus P1 | 5100 W | 5500 W |
| Väljundvõimsus P2 | 4000 W | 4500 W |
| Töörežiim | S6 40% | |
| Jõuvõtuvõlli/mootori põördearv | 540 min ^-1 1400 min ^-1 | |
| Faasimuundur | Jah | |
| Mõõdud P x L x K | 1540 x 1140 x 2520 mm | |
| Puidu pikkus min/max | 560 - 1100 mm | |
| Puidu läbimõõt min/max | 100 - 400 mm | |
| Võimsus max | 22 t | 30 t |
| Silindri käik | 948 mm | |
| Ettejooksukiirus | 10,5 cm/s | 12,5 cm/s |
| Tagasijooksukiirus | 7,5 cm/s | 6,7 cm/s |
| Õlikogus | 24 l | 30 l |
| Kaal | 319 kg | 373 kg |
Õigus tehnilisteks muudatusteks reserveeritud!
Mürad
△ Holiatus: Müra vöib Teie tervisele tösist möju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.
Müra tunnusväärtused
| Helivõimsustase L_WA | 75 dB |
| Helirõhutase L_pA | 55 dB |
| Määramatus K_WA/pA | 3 dB |
*Töörežiim S6 40%, katkematu perioodiline käitus. Käitus koosneb käivitumisajast, konstantse koormusega ajast ja tühikäiguajast. Tsükli kestus on 10 min, suhteline sisselülituskestus on 40% tsükli kestusest.
Survejõud:
Paigaldatud hüdraulikapumba võimsusnivoo võib saavutada lühiajaliselt kuni 22/30-tonnise lõhestusjõu rõhunivoo. Põhiseadistuses seadistatakse hüdraulilised puulõhkujad tehase poolt u 10% madalamale võimsusnivoole. Ohutusalastel põhjustel ei tohi kasutaja põhiseadeid ümber seada.
Palun pidage silmas, et välised olud nagu käitus- ja ümbrustemperatuur, öhurõhk ja niiskus mõjutavad hüdrauli- kaõli viskoossust. Lisaks võivad valmistamistolerantsid ja hooldusvead saavutatavat rõhunivood piirata.
8. Lahtipakkimine
Avage pakend ja võtke seade ettevaatlikult välja.
Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas). Kontrollige üle, kas tarnekomplekt on terviklik.
Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.
Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest. Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.
⚠ TÄHELEPANU!
Seade ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!
9. Ülespanemine / enne käikuvõtmist
9.1 Kolmepunktipoltidemonteerimine (kaasapakkekott A) (joon. 3)
Pistke keermepoldid läbi ettenähtud avade ja fikseeri- ge teisel küljel vastavalt ühe M22 mutriga.
9.2 Liigendvölli kaitsepoti (7) monteerimine (kaasapakkekott B) (joon. 4)
Pange liigendvõlli kaitsepott liigendvõlli üleulatuvatele keermetihvtidele ja kindlustage kahe M10 mutriga.
9.3
Lõhkuja
seadmine
tööasendisse
(kaasapakkekott C) (joon. 5 + 6)
Ühendage lõhkuja vooluvõrku. Pöörake tähelepanu mootori pöörlemissuunale. Laske nüüd mõlemat juhtkäepidet alla, kuni silinder fikseerub juhikusse. Pistke mõlemad L-tihvtid (C) sisse, et silinder küttepuulõhkuja küljes kindlustada. Kindlustage L-tihvtid vedrunina-des. Seejärel söidutage lõhestusnuga köige ülemisse positsiooni ja eemaldage tugi.
Hoidke tuge korralikult alal, sest seda vajatakse löhkuja igakordsel transportimisel.
9.4 Hoidehaara (13) monteerimine (kaasapakkekott D) (joon. 7)
Kindlustage hoidehaar ühe kuuskantpoldi M10x40, kahe alusseibi ja ühe mutriga.
9.5 Hoidekonksu (D) monteerimine (kaasapakkekott E) (joon. 8)
Kinnitage hoidekonks 2 kuuskantpoldi ja 2 mutriga raami külge.
9.6 Tüvetöstja monteerimine (kaasapakkekott F) (joon. 9)
Kinnitage tüvetöstja kuuskantpoldiga M16x100 hoi-deaasa külge. Haakige kett lõhestusnoa külge.
Täiendava transpordiratta monteerimine (joon. 10)
Paigaldage transpordiratas joon. 10 näidatud viisil. Kui töötate löhkujaga, siis fikseerige ratas fiksaatortihvtiga (10a) ülemisse avasse. Fikseerige ratas transportimisel alumisse avasse.
⚠ TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata terviklikult!
10. Käikuvõtmine
Veenduge, et masin on täielikult ja nõuetekohaselt monteeritud. Kontrollige iga kord enne kasutamist:
- ühendusjuhtmeid defektsete kohtade suhtes (praod, lõiked ja muu sarnane),
- masinat võimalike kahjustuste suhtes,
- kas köik poldid on tugevasti kinni pingutatud,
- hüdraulikat lekkekohtade suhtes ja
- ölitaset
Ölitaseme ülekontrollimine (joon. 13)
Hüdraulikasüsteem on suletud süsteem koos öli-paagi, ölipumba ja juhtventiiliga. Kontrollige ölitaset regulaarselt iga kord enne käikuvõtmist. Liiga madal ölitase võib pumpa kahjustada. Ölitase peab olema ölimõõtevarda keskmise märgistuse piires. Lõhku-missammas peab olema enne kontrollimist sisse söidutatud, masin peab seisma tasasel pinnal. Keerake ölimõõtevarras täiesti sisse, et ölitaset mõõta.
Elektrimootor
Kontrollige mootori töösuunda. Kui löhestushaar ei paikne ülemises positsioonis, siis söidutage löhestus-nuga tagasijooksulooga või käepidemetega ülemisse positsiooni. Kui löhestushaar peaks juba kõige ülemises positsioonis paiknema, siis aktiveerige mõlema kangi allapoole liigutamisega löhestusmehhanism. Sellega liigutatakse löhestushaara allapoole. Kui löhestusnuga ei peaks rakendatud käepidemetest või tagasijooksuloogast hoolimata liikuma, siis lülitage masin kohe välja. Keerake pistemoodulis pooluse-pööramismoodulit (joon. 11 + 12), et muuta mootori pöörlemissuunda.
Ärge laske mootoril vales pöörlemissuunas töötada! See toob vältimatult kaasa pumbasüsteemi purunemise ja seda garantii ei kata.
Talitluskontroll
Enne iga kasutamist tuleb talitlust kontrollida.
Tegevus:
Tulemus:
| Vajutage mölemad käepidemed alla. | Lõhkumistera liigub alla – kuni umbes 20 cm kaugu-sele lauast. |
| Laske üks käepide lahti | Lõhkumistera jääb valitud asendis seisma. |
Tähelepanu!
Lõdvendage enne käikuvõtmist täitepolti (joon. 19). Ärge unustage kunagi täitepolti lõdvendada!
Vastasel juhul komprimeeritakse ja lõdvestatakse süsteemis olevat öhku, mille tagajärjeks on hüdraulikaringluse tihendite hävinemine ning puulõhkuja kasutuskõlbmatuks muutumine. Sel juhul keelduvad müüja ja tootja igasugustest garantiiteenustest.
Sisse-/väljalülitamine (12)
Vajutage sisselülitamiseks rohelist nuppu.
Vajutage väljalülitamiseks punast nuppu.
Juhis: Kontrollige iga kord enne kasutamist sisse-väljalülitus-mooduli talitlust ühekordse sisse- ja väljalülitamisega.
Taaskäivitumiskaitse voolukatkestuse korral (nullpinge-vallandus)
Voolukatkestuse korral, pistiku juhuslikul eemaldamisel või vigase kaitsme korral lülitub seade automaatselt välja. Sisselülitamiseks vajutage uuesti lülitusseadisel olevat rohelist nuppu.
Liigendvöll
- Tehke enne masina ühendamist ajamisõiduki kolmepunktiliidese külge kindlaks, et masina kaal on ajamisõiduki jaoks sobilik. Masina kaal tuleb tootja tüübisildilt maha lugeda.
- Liigendvõlli tohib külge ühendada ainult siis, kui traktori mootor on välja lülitatud.
- Kasutage eranditult heaks kiidetud ja puulõhkujaga kasutamiseks sobivaid liigendvõlle. Liigendvõll peab olema peale selle varustatud kõigi ohutusseadistega, mis peavad olema heas seisundis.
- Ärge viibige liigendvõlli läheduses, kui see on töös.
- Tehke kindlaks, et traktori pöördearv ei tõuse üle tüübisildil esitatud arvu, max 540 1/min.
- Lahutage enne hooldustöid või kinni kiilunud lõhestuskiilu korral esmalt masin traktorist, seisake seejuures traktor.
Lõhkuja haakimine ajamisõiduki külge (joon. 13 + 14)
- Sõitke ajamisõidukiga tagurpidi puulõhkuja juurde. Positsioneerige alumised kinnitushaarad küttepuulõhkuja vastuvõtutihvtidele piisavalt lähedale.
- Tõmmake ajamisõiduki seisupidur peale ja lülitage mootor välja. Blokeerige tagumised rattad mõlemal küljel kiilude või muude sobivate esemetega.
- Eemaldage tolmukaitse (1) ja riputage see liigendvõlli kaitsepoti (2) külge.
- Laske alumised kinnitushaarad küttepuulõhkuja vastuvõtutihvtidele alla ja kindlustage need kindlustustihvtidega. (3)
- Positsioneerige ülemine kinnitushaar hoidikusse ja joondage see hoidiku avadele välja. Pange haaketihvt sisse, et fikseerida ülemine kinnitushaar.
- Reduktori liigendvõlli ots on läbimõõduga 34,8 mm ja 6-hambalise ühendusega (standardkategooria 1 PTO).
- Lükake liigend-veovöll liigendvölli otsale reduktoril ja ajamisöidukil. Vajutage liigend-veovölli mölemas otsas asuvad vedrutihvtid sisse.
Lükake veovölli edasi liigendvölli otste peale, kuni vedrutihvtid hüppavad välja ja fikseeruvad liigendvölli otste hammastesse.
- Liigendvölli väljajoondamine
Ülalt ja küljelt völlile vaadates peavad olema liigendvölli ots küttepuulöhkujal (15) ning liigendvölli ots ajamisöidukil (16) paralleelselt välja joondatud. Liigendvölli liigendite nurgad (α) peavad olema vöimalikult väikesed.
- Kindlustage liigendvöllajami kindlustuskett kütte-puulöhkuja liikumatu osa küljes, et takistada kait-seseadise pöörlemist.
Kontrollige ajamisõiduki liigendvõlli töösuunda. Kui lõhestushaar ei paikne ülemises positsioonis, siis sõidutage lõhestusnuga tagasijooksulooga või käepidemetega ülemisse positsiooni.
Kui lõhestushaar peaks juba kõige ülemises posit-sioonis paiknema, siis aktiveerige mõlema kangli allapoole liigutamisega lõhestusmehhanism. Sellega lii-gutatakse lõhestushaara allapoole. Kui lõhestusnuga ei peaks rakendatud käepidemetest või tagasijooksu-loogast hoolimata liikuma, siis peatage liigendvõlla-jam ning muutke selle pöörlemissuunda.
Ärge laske liigendvöllajamil kunagi vales pöörlemissuunas töötada! See toob vältimatult kaasa pumbasüsteemi purunemise ja seda garantii ei kata.
Kaitsehaara kasutamine (joon. 15)
Kaitsehaara kõrgust saab olenevalt puidu pikkusest erinevates astmetes seadistada.
Lõhkumine (joon. 16 + 17)
- Laske välistemperatuuridel alla 5°C masinal u viis minutit tühikäigul töötada, et hüdraulikasüsteem saavutaks käitustemperatuuri. Puit püstiselt löhestusnoa all
Tähelepanu: Löhestusnuga on väga terav. Vigastusoht!
- Kui vajutate mölemaid käsitsemiskange allapoole, siis söidab löhestusnuga alla ja löhestab puidu.
- Lõhkuge ainult sirgelt saetud puid.
- Lõhkuge puid vertikaalselt.
- Kandke puude lõhkumisel sobivaid kindaid ja turvajalatseid.
- Löhestage äärmuslikult läbikasvanud puidu korral halge servast.
Tähelepanu: Teatud puiduliigid võivad lõhestamisel tugeva pinge alla sattuda ja järsult rebeneda.
- Lööge kinnikiilunud puit vastu löhestussuunda välja või eemaldage löhestuskiilu ülessõidutamisega. △ Hoiatus: Sõrmede ja käte muljumise oht!
Tüvetöstja (6) käitamine
Üldised juhised tüvetöstja kohta:
- Tüvetöstja ketti tohib ohutusalastel põhjustel ainult viimase lüliga lõhestusnoa külge riputada.
- Pöörake tähelepanu sellele, et inimesed ei viibi tüvetöstja tööpiirkonnas.
Tüvetöstja käitamine:
- Vabastage tüvetöstja tagasihoidekonks nii, et töstetoru saab vabalt liikuda
- Sõidutage lõhestusnuga niipalju allapoole, et tüvetõstja tõstetoru toetub täielikult maapinnale.
- Selles positsioonis saate lõhutava puutüve tõstetorule veeretada.
(puutüvi peab asuma mölema fikseerimistipu vahelises piirkonnas)
- Vajutage tagasijooksulooka allapoole ja laske lõhestusnoal üles söita.
(Ettevaatust! Ärge seiske tüvetöstja tööpiirkonnas! Vigastusoht!)
- Joondage nüüd puutüvi välja, suruge vastu hoidetorni ja lõhestage see.
(vt: Tööjuhised)
- Seejärel eemaldage lõhestatud puit ja söidutage lõhestuskiil ning seega tüvetöstja jälle alla.
- Nüüd saab uue puutüve tüvetõstjale veeretada.
Tüvetöstja tagasiseadmine
Tüvetöstja mittekasutuse korral kasutatakse seda teise kaitsehaarana. Selleks seatakse haara üles, kuni see fikseerub hoidekonksu.
Tüvetöstja transpordiasend:
Juhtige tüvetöstjat käega ülespoole, kuni see fikseerub.
Järgige neid juhiseid, et tagada kiire ja ohutu töö-tamine
11. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.
Kliendipoolne võrguühendus ja kasutatav pikendus-juhe peavad vastama nendele eeskirjadele.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.
Nende põhjusteks võivad olla:
- Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
- Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
-
Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
-
Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
- Praod isolatsiooni vananemise töttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud.
Kontrollige elektriühendusjuhtmeid regulaarselt kahjustuste suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H07RN ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.
Ühefaasilise vahelduvvoolumootori puhul soovitame me suure käivitusvooluga (alates 3000 vatti) masinatele C 16A või K 16A kaitset!
Mitmefaasiline mootor 400 V\~ / 50 Hz
Vörgupinge 400 V\~ / 50 Hz
Võrguühendus ja pikendusjuhe peavad olema 5-soonelised = 3 P + N + SL. - (3/N/PE).
Pikendusjuhtmed peavad olema vähemalt 1,5 mm² ristlöikega.
Võrguühendus kaitstakse kuni 16 A kaitsmega.
Võrguühenduse või asukoha muutmisel tuleb kontrollide pöörlemissuunda. Vajaduse korral tuleb muuta polaarsust.
Keerake seadme pistikus poolusepööramisseadist.
12. Puhastamine
Tähelepanu!
Tömmake enne köiki puhastustöid vörgupistik välja.
Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
Pühkige masin aeg-ajalt lapiga tolmust ning laastu-dest puhtaks.
Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda.
Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.
13. Transportimine
3-punkti-kinnituse abil saab küttepuulõhkujat hõlpsalt ajamisõiduki küljes transportida.
Seadke küttepuulõhkuja enne selle transportimist transpordiasendisse. Selleks sõidutage lõhestuskiilu allapoole, kuni see toetub metalltoele.
Seejärel eemaldage mölemad L-tihvtid ja söidutage hüdraulikasilinder transpordiasendisse alla, vajutades selleks tagasijooksulooka allapoole.
Pöörake söidutamisel tähelepanu piisavale manööverdusruumile, nt ümberpööramisel, parkimisel ja ristmikel.
Veenduge enne transportimist, et küttepuulõhkuja on nõuetekohaselt ja kindlalt ajamisõiduki külge kinnitatud ning liigendvõll on demonteeritud.
Ärge transportige küttepuulõhkujat kunagi külge ühendatud liigendvõllajamiga.
Pidage silmas, et küttepuulöhkuja on piisavalt kõrgele üles tõstetud, et transportimise ajal takistustest mööduda.
14. Ladustamine
Ladustage seadet ja selle tarvikuid pimedas, kuivas, pakaseta ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel. Säilitage tööriista originaalpakendis.
Katke tööriist kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit tööriista juures.
15. Hooldus
Tähelepanu!
Tömmake enne köiki hooldustöid vörgupistik välja. Pöörake tähelepanu sellele, et liigendvöll pole ajami-söiduki külge ühendatud.
Millal tuleb öli vahetada?
Esimene ölivahetus 50 töötunni järel, seejärel iga 250 töötunni järel.
Õlivahetus (joon. 18)
Asetage küttepuulõhkuja veidi körgemale alusele (nt euroalus). Pange piisav nõu (min 30 liitrit) lõhestussamba väljalaskepoldi alla.
Avage väljalaskepolt ja laske ölil nõusse välja voolata. Avage täitepolt lõhestussamba ülaküljel, et öli saaks paremini ära voolata.
Pange väljalaskepolt koos tihendiga jälle sisse ja pin-gutage korralikult kinni.
Valage uus hüdraulikaõli sisse. (sisu: vt tehnilisi andmeid) ja kontrollige ölimõõtevardaga õlitaset.
Rakendage pärast ölivahetust küttepuulöhkujat mitu korda tööle ilma tegelikult löhestamata.
Tähelepanu! Mustuseosakesed ei tohi ölimahutisse sattuda.
Utiliseerige kogunenud vanaöli nõuetekohaselt kohalikus vanaöli kogumispunktis. Vana öli valamine pinnasele või jäätmetega segamine on keelatud.
Me soovitame HLP 32 seeria õlisid.
Käigukastiõli vahetus (joon. 20)
Reduktor on tehase poolt täidetud SAE90 käigukastiöliga. Laske käigukastiöli esimese 50 töötunni järel välja ja asendage see mainitud viisil uue öliga.
Järgmised ölivahetused tuleb siis teostada iga 250 töötunni või iga kuue kuu tagant olenevalt sellest, kumb saabub varem.
- Demonteerige liigendvõlli kaitsepott ja pange piisavalt suur anum reduktori alla.
- Avage esmalt öli väljalaskepolt (19), siis ölitäiteava (17) ja laske öli täielikult välja.
- Sulgege öli väljalaskepolt uuendatud tihendiga ja valage uut käigukastiöli SAE90 lehtri abil täiteavasse, kuni vaateklaasi (18) alaserv on peaaegu öliga kaetud.
Kontrollige ölitaset iga 8 tunni järel. Ölitase on korrektne, kui vaateklaasi (18) alaserv on peaaegu öliga kaetud.
Hüdraulikasüsteem
Hüdraulikasüsteem on suletud süsteem koos ölipaagi, ölipumba ja juhtventiiliga.
Tehases komplekteeritud süsteemi ei tohi muuta ega manipuleerida.
Kontrollige regulaarselt ölitaset.
Liiga madal ölitase kahjustab ölipumpa.
Kontrollige regulaarselt hüdraulikaühenduste ja keer-mike tihedust, vajaduse korral pingutage üle.
Ühendused ja remondid
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
- Mootori vooluliik
• Masina tüübisildi andmed
• Mootori tüübisildi andmed
Teenindus-informatsioon
Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.
Kuluosad*: lõhestuskiil, hüdraulikaõli, käigukastiõli
* ei sisaldu tingimata tarnekomplektis!
Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.
16. Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäidel- davad. Palun utiliseerige pakendid keskkonnasöbralikult.
Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta
Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
- Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
- Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
- Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)
- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.
- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.
- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.
17. Rikete körvaldamine
Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.
| Rike Võimalik põhjus Abinõu | ||
| Hüdraulikapump ei käivitu Pinge | puudub Kontrollige, kas voolutoide or | juhtmetes olemas |
| Mootori termolūliti on välja lūlitunud Lū | litage termolūliti mootorikorpuse sisemuses jälle sisse | |
| Sammas ei liigu allapoole Madal | õlitase Kontrollige õlitaset ja lisage öli | |
| Üks hoobadest pole külge ühendatud | Kontrollige hoobade kinnitust | |
| Mustus siinides Puhastage sammas | ||
| Mootor käivitub, aga sammas ei liigu allapoole | Mootori vale pöörlemissuund pöördvoolu korral | Kontrollige mootori pöörlemissuunda ja seadke ümber |
Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles kaotab ostja kõik õigused garantiile nimetatud vigade tõttu. Õige käsitsemise korral anname oma osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmismasinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse. tasuta välja kõik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks
