Tipo de produto	Rachador de lenha hidráulico (divisor)
Marca	Scheppach
Modelo	HL3000GM
Dimensões (C x L x A)	1540 x 1140 x 2520 mm
Peso	373 kg
Alimentação	Motor elétrico trifásico 400 V~ / 50 Hz ou eixo de transmissão (tomada de força, 540 rpm)
Potência absorvida (P1)	5500 W
Potência de saída (P2)	4500 W
Força de rachar máx.	30 t
Curso do cilindro	948 mm
Velocidade de avanço	12,5 cm/s
Velocidade de retorno	6,7 cm/s
Comprimento de madeira admissível	560 - 1100 mm
Diâmetro de madeira admissível	100 - 400 mm
Capacidade do reservatório de óleo	30 l
Modo de funcionamento	S6 40% (funcionamento periódico ininterrupto)
Nível de pressão sonora (L_pA)	55 dB (incerteza 3 dB)
Nível de potência sonora (L_WA)	75 dB (incerteza 3 dB)
Segurança	Comando a duas mãos, proteção contra religamento, parada automática em caso de corte
Manutenção	Troca de óleo hidráulico a cada 250 h, óleo de transmissão a cada 250 h ou 6 meses
Garantia	Legal (defeitos de material ou fabricação)

Perguntas frequentes - HL3000GM SCHEPPACH

Que tipo de 'óleo hidráulico usar?

Use um óleo hidráulico da série HLP 32. A capacidade do reservatório é de 30 litros.

Como drenar o óleo hidráulico?

Coloque a máquina sobre um suporte elevado, abra o parafuso de drenagem sob a coluna de rachar, recolha o óleo em um recipiente de pelo menos 30 litros, depois feche com uma junta nova. Encha com óleo novo e verifique o nível.

Qual é o comprimento máximo das toras?

O comprimento máximo das toras é de 110 cm (1100 mm). O comprimento mínimo é de 56 cm (560 mm).

Pode-se rachar madeira horizontalmente?

Não, a máquina foi projetada apenas para rachamento vertical no sentido das fibras. Nunca rachar na horizontal ou contra as fibras.

O que fazer se o divisor não descer?

Verifique o nível de óleo, a fixação das alavancas de comando e a limpeza dos trilhos da coluna. Se o problema persistir, verifique o sentido de rotação do motor (trifásico) usando o inversor de fases.

Como transportar o rachador?

Use o engate de três pontos do trator. Antes do transporte, abaixe a cunha de rachar sobre o suporte, remova os pinos em L e abaixe o cilindro na posição de transporte. Desmonte o eixo de transmissão.

Quais equipamentos de proteção usar?

Use luvas de trabalho, sapatos de segurança, óculos de proteção e proteção auditiva (se o ruído ultrapassar 85 dB). Use também um capacete de proteção.

Como mudar o sentido de rotação do motor?

Gire a unidade de inversão de pólos na tomada do aparelho para inverter o sentido de rotação. Nunca faça o motor girar no sentido errado, pois isso destruiria a bomba.

Para que serve o parafuso de purga?

Antes da colocação em serviço, solte o parafuso de enchimento (parafuso de purga) cerca de 2 voltas para permitir a saída do ar. Não se esqueça de fechá-lo novamente antes do transporte.

Onde encontrar peças de reposição?

As peças de reposição e acessórios estão disponíveis junto ao serviço pós-venda Scheppach. Escaneie o código QR na página inicial para acessar a loja online.

MANUAL DE UTILIZADOR HL3000GM SCHEPPACH

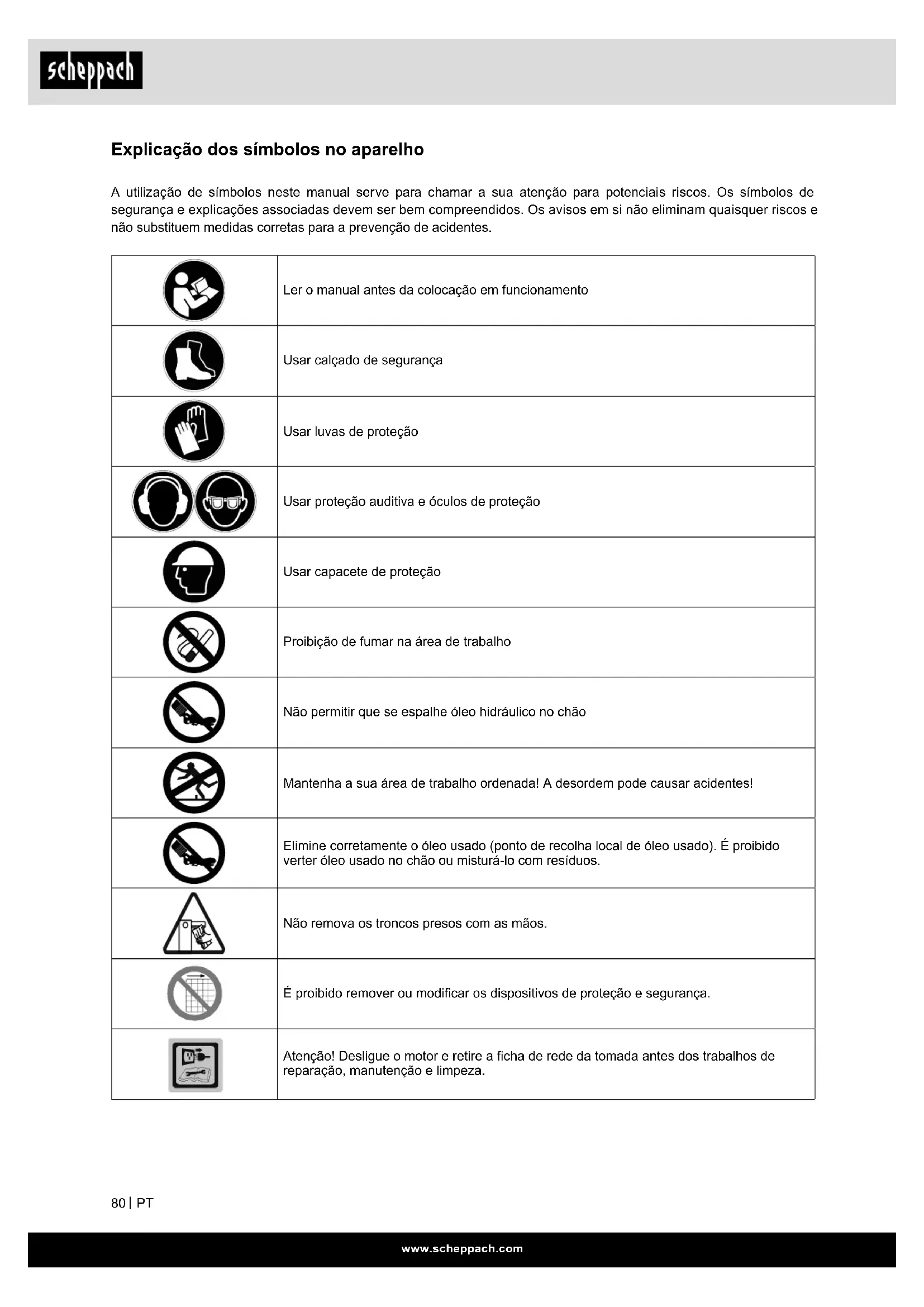

Explicação dos símbolos no aparelho

A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes.

	Ler o manual antes da colocação em funcionamento
	Usar calçado de segurança
	Usar luvas de proteção
	Usar proteção auditiva e óculos de proteção
	Usar capacete de proteção
	Proibição de fumar na área de trabalho
	Não permitir que se espalhe óleo hidráulico no chão
	Mantenha a sua área de trabalho ordenada! A desordem pode causar acidentes!
	Elimine corretamente o óleo usado (ponto de recolha local de óleo usado). É proibido verter óleo usado no chão ou misturá-lo com resíduos.
	Não remova os troncos presos com as mãos.
	É proibido remover ou modificar os dispositivos de proteção e segurança.
	Atenção! Desligue o motor e retire a ficha de rede da tomada antes dos trabalhos de reparação, manutenção e limpeza.
	Perigo de corte e esmagamento, nunca toque nas áreas perigosas durante o movimento da lâmina de rachar.
	Alta tensão, perigo de vida!
	A máquina deve ser utilizada por uma só pessoa!
	Desaperte o parafuso de purga em aprox. 2 revoluções antes do início do trabalho. Fechar antes do transporte.
	Cuidado! Ferramentas móveis!
	Não transportar o aparelho deitado!
	Acesso proibido a pessoas não autorizadas
	Duas velocidades de trabalho:1. Baixa velocidade e força de rachamento total2. Alta velocidade e força de rachamento reduzida
Atenção!	Nestas instruções de operação, assinalámos as secções que dizem respeito à sua segurança com este símbolo
	O produto cumpre as diretivas europeias em vigor.
	O produto está em conformidade com as diretrizes sérvias aplicáveis.

Conteúdo:

1. Introdução 83
2. Descrição do aparelho 83
3. Âmbito de fornecimento 83
4. Utilização correta 83
5. Indicações de segurança gerais 84
6. Indicações de segurança adicionais 84
7. Dados técnicos....85
8. Desembalar 85
9. Montagem / Antes da colocação em funcionamento.... 86
10. Colocação em funcionamento....86
11. Ligação elétrica 88
12. Limpeza....89
13. Transporte 89
14. Armazenamento....89
15. Manutenção....89
16. Eliminação e reciclagem 90
17. Resolução de problemas....91
18. Declaração de conformidade 295

Página:

1. Introdução

Fabricante:

Scheppach GmbH

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

Nota:

De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• Manuseio incorreto
- Incumprimento das instruções de operação
- Reparações efetuadas por técnicos terceiros não autorizados
- Incorporação e substituição de peças sobresselentes que não sejam de origem
- Utilização incorreta
- Falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113/VDE 0113

Tenha em atenção:

O manual de instruções faz parte deste produto. Ele contém indicações importantes sobre como trabalhar com o produto de modo seguro, correto e econômico, como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do produto. Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do produto vigentes no seu país. Antes de utilizar o produto, familiarize-se com todas as indicações de segurança e operação. Opere o produto apenas conforme descrito e para as áreas de aplicação indicadas. Conserve corretamente o manual de instruções e, em caso de cedência do produto a terceiros, entregue juntamente toda a documentação.

2. Descrição do aparelho

1. Cilindro
2. Pega de operação
3. Roda de transporte adicional
4. Motor
5. Corrente
6. Elevador de troncos
7. Cárter de proteção do eixo cardã
8. Suporte de três pontos
9. Rodas de transporte
10. Alavanca de retorno
11. rachador

12. Combinação de interruptor e ficha

13. Braço de suporte

14. Placa de base
15. Ponta do eixo cardã rachador de lenha
16. Ponta do eixo cardã veículo de tração
17. Abertura de enchimento de óleo
18. Indicador de nível
19. Parafuso de drenagem de óleo

3. Âmbito de fornecimento

A. Separador
B. Braço de suporte
C. Elevador de troncos
D. Gancho de retenção
E. Cárter de proteção do eixo cardã
F. Saco de acessórios (a,b,c,d,e,f)
G. Roda de transporte adicional
H. Manual de instruções

4. Utilização correta

A máquina só deve ser utilizada para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.

Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

As pessoas que operem ou mantenham a máquina deverão estar familiarizadas com a mesma e informadas dos perigos possíveis.

Além disso, devem ser cumpridos estritamente os regulamentos de prevenção de acidentes vigentes.

Devem ser seguidas todas as restantes regras gerais relativas às áreas de medicina do trabalho e de segurança.

Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes.

A máquina só pode ser operada com peças e acessórios originais do fabricante.

As instruções de segurança, de trabalho e de manutenção, bem como as dimensões constantes nos Dados Técnicos devem ser observadas

- A fendedeira hidráulica só pode ser utilizada para funcionar na vertical, as cavacas só podem ser fendidas em pé no sentido das fibras. Dimensões das cavacas a fender:

Comprimento da madeira 110 cm ø mín. 10 cm, máx. 40 cm

- Nunca rache na horizontal ou contra o sentido das fibras.

• As instruções de segurança e de manutenção, os procedimentos de trabalho do fabricante, bem como as dimensões constantes nos dados técnicos devem ser observados.
• Os regulamentos de prevenção de acidentes aplicáveis e as restantes regras técnicas de segurança geralmente aceites devem ser observados.
• A máquina apenas pode ser utilizada, mantida ou reparada por pessoas familiarizadas com a mesma e devidamente instruídas sobre os perigos associados. Quaisquer modificações não autorizadas na máquina isentam o fabricante de quaisquer responsabilidades pelos danos daí decorrentes.
• A máquina apenas pode ser utilizada com acessórios e ferramentas originais do fabricante.
• Qualquer outra utilização é considerada incorreta. O fabricante não se responsabiliza pelos danos daí decorrentes; o risco é exclusivamente do utilizador.

Tenha em atenção que, de acordo com a finalidade, os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

5. Indicações de segurança gerais

AVISO: se utilizar ferramentas elétricas, deverão ser seguidas as regras básicas de segurança apresentadas em seguida, de modo a reduzir o risco de incêndio, choque elétrico e ferimentos. Ler todas as instruções antes de trabalhar com esta ferramenta.

• Observar todas as instruções de segurança e advertências na máquina.
• Mantenha todas as instruções de segurança e advertências na máquina completas e legíveis.
• Os dispositivos de segurança na máquina não podem ser desmontados ou inutilizados.
• Os dispositivos de segurança na máquina não podem ser desmontados ou inutilizados.
• Verificar os cabos de alimentação. Não utilizar cabos de ligação com defeito.
• Antes da colocação em funcionamento, verifique o funcionamento correto da operação a duas mãos.
• O operador deve ter, pelo menos, 18 anos. Os estagiários devem ter pelo menos 16 anos, mas apenas podem realizar trabalhos na máquina sob supervisão.
• Usar luvas de proteção durante todos os trabalhos.
• Cuidado durante o trabalho: perigo de ferimentos nos dedos e nas mãos devido à ferramenta de rachar.
• Para rachar peças pesadas ou de manuseio difícil, utilize meios auxiliares adequados para a apoiar.

• Realize trabalhos de conversão, configuração ou limpeza, assim como manutenção e eliminação de avarias apenas com o motor desligado. Retire a ficha de rede da tomada!

• Os trabalhos de instalação, reparação e manutenção na instalação elétrica podem ser realizados apenas por pessoal especializado.

• Todos os dispositivos de proteção e segurança devem voltar a ser montados imediatamente após a conclusão dos trabalhos de reparação ou manutenção.
• Desligar o motor sempre que abandonar o local de trabalho. Retire a ficha de rede da tomada!

6. Indicações de segurança adicionais

• A fendedeira deve ser operada por uma só pessoa.
• Use equipamento de proteção (viseira/óculos de proteção, luvas, sapatos de segurança) para se proteger de eventuais ferimentos.
• Nunca rache troncos que contenham pregos, arames ou outros objetos.
• Madeira já rachada e aparas de madeira criam uma área de trabalho perigosa. Existe o perigo de tropeçamento, de escorregamento ou de queda. Mantenha a área de trabalho sempre arrumada.
• Nunca colocar as mãos em peças rotativas da máquina quando esta estiver em funcionamento.
• Rache apenas madeira com um comprimento máximo de 110 cm.

Aviso! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o ris- co de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

Riscos residuais

A máquina foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante os trabalhos.

• Perigo de ferimentos nos dedos e mãos provocados pela ferramenta de rachar, devido à orientação ou colocação incorreta da lenha.
• Ferimentos devido a peças projetadas em caso de fixação ou condução incorretas.
• Perigo advindo da eletricidade em caso de utilização de cabos elétricos incorretos.
• Além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.
• Os riscos residuais podem ser minimizados, se forem observadas as indicações de segurança, a utilização correta e as instruções de operação na sua generalidade.

• Risco para a saúde devido à eletricidade em caso de utilização incorreta de cabos elétricos.

• Antes de efetuar trabalhos de configuração ou de manutenção, solte o botão Iniciar e remova a ficha de rede.

• Evite colocações em funcionamento acidentais da máquina: ao inserir a ficha na tomada, nunca prima o botão de funcionamento.
• Utilize a ferramenta recomendada neste manual de instruções. Obterá assim rendimentos ótimos da sua máquina.
• Mantenha as suas mãos longe da área de trabalho, se a máquina estiver em funcionamento.

7. Dados técnicos

	HL2200GM	HL3000GM
Acionamento Eixo artic. + motor elétrico
Motor 400 V~ / 50 Hz
Potência de entrada P1	5100 W 5500 W
Potência de saída P2	4000 W	4500 W
Modo de operação	S6 40%
Velocidade do motor/ da tomada de força	540 rpm1400 rpm
Inversor de fases	sim
Dimensões C x L X A	1540 x 1140 x 2520 mm
Comprimento da madeira mín. / máx.	560 - 1100 mm
Diâmetro da madeira mín./máx.	100 - 400 mm
Potência máx.	22 t	30 t
Curso do cilindro	948 mm
Velocidade de avanço	10,5 cm/s	12,5 cm/s
Velocidade de retorno	7,5 cm/s	6,7 cm/s
Quantidade de óleo	24 l	30 l
Peso	319 kg	373 kg

Reservam-se alterações técnicas!

Ruídos

Aviso: o ruído pode ter efeitos graves para a sua saúde. Se o ruído da máquina exceder os 85 dB, use uma proteção auditiva adequada.

Valores característicos do ruído

Nível de potência sonora L_WA	75 dB
Nível de pressão sonora L_pA	55 dB
Incerteza K_WA/pA	3 dB

* Modo de operação S6 40%, funcionamento periódico ininterrupto. O funcionamento é composto de um tempo de arranque, de um tempo com uma carga constante e de um tempo de desaceleração.

A duração do ciclo é de 10 minutos, o ciclo de operação relativo representa 40% da duração do ciclo.

Força de compressão:

O nível de desempenho da bomba hidráulica incorporada pode atingir por breves instantes um nível de pressão suficiente para uma força de rachadura de até 22/30 toneladas. Na configuração básica, os separadores hidráulicos são ajustados de fábrica para um nível de desempenho inferior em aprox. 10%. Por motivos de segurança, as configurações básicas não devem ser ajustadas pelo utilizador.

Tenha em atenção que circunstâncias externas, tais como a temperatura ambiente ou de funcionamento, a pressão do ar e a humidade, podem afetar a viscosidade do óleo hidráulico. Para além disso, tolerâncias de fabrico e erros de manutenção poderão afetar o nível de pressão atingível.

8. Desembalar

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material de embalagem, assim como as fixações de embalagem/transporte (se presentes). Verifique se o âmbito de fornecimento está completo.

Inspezione o aparelho e os acessórios quanto a danos de transporte.

O fornecedor deve ser notificado imediatamente no caso de reclamações. Não são aceites reclamações tardias.

Guarde a embalagem até ao fim do período de garantia, se possível.

Antes da utilização, familiarize-se com o aparelho com a ajuda do manual de instruções.

Utilize apenas peças originais como acessórios e também como peças de desgaste e sobresselentes. Pode obter peças sobresselentes junto do seu revendedor especializado.

No caso de encomendas, fornecer os nossos números de referência, bem como o tipo e o ano de construção do aparelho.

⚠️ ATENÇÃO!

O aparelho e o material de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!

9. Montagem / Antes da colocação em funcionamento

9.1 Montar as cavilhas de três pontos (saco de acessórios A) (Fig. 3)

Insira as cavilhas roscadas nos furos previstos e fixe-as no lado oposto com uma porca M22.

9.2 Montar o cárter de proteção do eixo cardã (7) (saco de acessórios B) (Fig. 4)

Coloque o cáter de proteção do eixo cardã sobre os pinos roscados no eixo cardã e fixe-o com as duas porcas M10.

9.3 Colocar o separador na posição de trabalho (saco de acessórios C) (Fig. 5 + 6)

Ligue o separador à rede elétrica. Tenha atenção ao sentido de rotação do motor. Baixe ambas as pegas de comando até que o cilindro engate no guiamento. Insira ambos os pinos em L (C) para fixar o cilindro no rachador de lenha. Fixe os pinos em L nas abas das molas. De seguida, leve a lâmina de rachar para a posição superior e remova o suporte.

Guarde bem o suporte, ele será necessário em cada transporte do separador.

9.4 Montar o braço de suporte (13) (saco de acessórios D) (Fig. 7)

Fixe o braço de suporte com um parafuso sextavado M10x40, duas anilhas e uma porca.

9.5 Montar o gancho de retenção (D) (saco de acessórios E) (Fig. 8)

Fixe o gancho de retenção à armação com 2 parafusos sextavados e 2 porcas.

9.6 Montar o elevador de troncos (saco de acessórios F) (Fig. 9)

Fixe o elevador de troncos à patilha de retenção com um parafuso sextavado M16x100. Enganche a corrente na lâmina de rachar.

Montar a roda de transporte adicional (Fig. 10)

Coloque a roda de transporte tal como ilustrado na Fig. 10. Fixe a roda no orifício superior com o pino de retenção (10a) ao trabalhar com o separador. Fixe a roda no orifício inferior ao transportar.

⚠️ ATENÇÃO!

É imprescindível montar o aparelho por completo antes da colocação em funcionamento!

10. Colocação em funcionamento

Certifique-se de que a máquina está completa e corretamente montada. Antes de cada utilização, verifique:

• Verifique os cabos de ligação quanto a pontos com defeito (fissuras, cortes e semelhantes),
  • eventuais danos na máquina,
• se todos os parafusos estão bem apertados,
• o sistema hidráulico quanto a fugas e
• o nível de óleo

Verificar o nível de óleo (fig. 13)

A instalação hidráulica é um sistema fechado com depósito de óleo, bomba de óleo e válvula de comando. Verifique regularmente o nível de óleo antes de cada colocação em funcionamento. Um nível de óleo demasiado baixo pode danificar a bomba de óleo. O nível de óleo deve encontrar-se dentro da marcação central da vareta de medição do óleo. A coluna de rachar deve estar recolhida antes da verificação, a máquina deve estar plana. Enrosque completamente a vareta de medição do óleo para medir o nível do óleo.

Motor elétrico

Verifique o sentido de deslocação do motor. Se o braço do separador não se encontrar na posição superior, leve a lâmina de rachar para a posição superior com o estribo de retorno ou com as pegas. Se o braço do separador já se encontrar na posição superior, ative o mecanismo de rachar movendo ambas as alavancas para baixo. O braço do separador movimenta-se para baixo. Se a lâmina de rachar não se movimentar apesar da ativação das pegas ou do estribo de retorno, desligue imediatamente a máquina. Rode a unidade inversora da polaridade na unidade de encaixe (Fig. 11 + 12) para alterar o sentido de rotação do motor.

Nunca deixe o motor trabalhar no sentido de rotação incorreto! Isto levará à destruição do sistema de bombagem, não sendo possível reivindicar qualquer garantia para isto.

Ensaio funcional

Antes de cada utilização, deve-se realizar uma verificação do funcionamento.

Ação: Resultado:

Empurrar ambas as pegas para baixo.	A lâmina de rachar desloca-se para baixo - até aprox. 20 cm acima da mesa.
Solte uma pega de cada vez	A lâmina de rachar permanece na posição escolhida.

Atenção!

Desaperte o tampão de enchimento (fig. 19) antes da colocação em funcionamento.

Nunca se esqueça de desapertar o tampão de enchimento!

Caso contrário, o ar que se encontra dentro do sistema comprime-se e expande-se continua-mente, o que tem como consequência a destruição das vedações do circuito hidráulico e a inutilização da fendedeira. Neste caso, tanto o vendedor como o fabricante não assumem quaisquer prestações de garantia.

Ligar/desligar (12)

Prima o botão verde para ligar.

Prima o botão vermelho para desligar.

Nota: antes de cada utilização, verifique o funcionamento da unidade para ligar/desligar, ligando e desligando uma vez.

Proteção contra arranque renovado em caso de falta de energia (acionador de tensão zero)

O aparelho desliga-se automaticamente em caso de falha de corrente, desconexão acidental da ficha ou fusível avariado. Para voltar a ligar, prima de novo o botão verde na unidade de comando.

Eixo cardã

• Antes de ligar a máquina ao acoplamento de três pontos do veículo de tração, assegure-se de que o peso da máquina é adequado para o veículo de tração. O peso da máquina pode ser consultado na placa de características do fabricante.
• O eixo cardã só deve ser ligado com o motor do trator desligado.
• Devem ser exclusivamente utilizados eixos cardã homologados e adequados para a utilização com a fendedeira. Além disso, o eixo cardã tem de estar equipado com todos os dispositivos de segurança, que têm de estar em bom estado.
• Não permaneça nas proximidades do eixo cardã quando ele está a ser operado.
• Certifique-se de que a velocidade do trator não excede o valor especificado na placa de características, máx. 540 rpm.
• Antes de trabalhos de manutenção ou quando o rachador está preso, separe primeiro a máquina do trator, desligando este último antes de o fazer.

Engatar o separador no veículo de tração (Fig. 13 + 14)

1. Conduza o veículo de tração em marcha-atrás até junto da fendedeira. Posicione os braços de admissão inferiores suficientemente perto dos pinos de admissão do rachador de lenha.
2. Engate o travão de imobilização do veículo de tração e desligue o motor. Calce as rodas traseiras com cunhas ou outros objetos adequados.
3. Remova a proteção contra poeira (1) e pendure-a no cárter de proteção do eixo cardã (2).

4. Baixe ambos os braços de suporte até aos pinos de admissão do rachador de lenha e fixe-os com os pinos de fixação. (3)

5. Posicione o braço de admissão superior no su- porte e alinhe-o com os orifícios do suporte. In- sira o pino de engate para bloquear o braço de admissão superior.

- A ponta do eixo cardã da engrenagem tem um diâmetro de 34,8 mm e uma ligação com 6 dentes (categoria padrão 1 PTO).

1. Empurre o eixo cardã de acionamento por cima da ponta do eixo cardã na engrenagem e no veículo de tração. Pressione ambos os pinos de mola em ambas as pontas do eixo de acionamento do eixo cardã para dentro. Continue a empurrar o eixo de acionamento por cima das pontas do eixo cardã até que os pinos de mola saltem para fora e os dentes das pontas do eixo cardã engatem.

2. Alinhar o eixo cardã

Visto de cima e do lado do eixo, a ponta do eixo cardã no rachador de lenha (15) e a ponta do eixo cardã no veículo de tração (16) devem estar paralelas uma à outra. Os ângulos das articulações do eixo cardã (α) devem ser o mais reduzidos possível.

1. Fixe a corrente de segurança do acionamento do eixo cardã a uma peça fixa do rachador de lenha e do veículo de tração, para evitar que o dispositivo de proteção gire.

Verifique o sentido de rotação do eixo cardã do veículo de tração. Se o braço do separador não se encontrar na posição superior, leve a lâmina de rachar para a posição superior com o estribo de retorno ou com as pegas.

Se o braço do separador já se encontrar na posição superior, ative o mecanismo de rachar movendo ambas as alavancas para baixo. O braço do separador movimenta-se para baixo. Se a lâmina de rachar não se movimentar apesar da ativação das pegas ou do estribo de retorno, pare o acionamento do eixo cardã e altere o seu sentido de rotação.

Nunca deixe o acionamento do eixo cardã trabalhar no sentido de rotação incorreto! Isto levará à destruição do sistema de bombagem, não sendo possível reivindicar qualquer garantia para isto.

Utilização do braço de proteção (Fig. 15)

O braço de proteção pode ser ajustado para diferentes níveis de altura, consoante o comprimento da madeira.

Rachar (Fig. 16 + 17)

- Em caso de temperaturas exteriores inferiores a 5 °C, a máquina deverá funcionar em vazio durante aprox. cinco minutos, para que o sistema hidráulico atinja a temperatura de funcionamento. Coloque a madeira na vertical por baixo da lâmina de rachar Atenção: a lâmina de rachar é extremamente afiada. Perigo de ferimentos!

• Ao pressionar ambas as alavancas de operação para baixo, a lâmina de rachar desloca-se para baixo e racha a madeira.
• Rachar apenas madeiras serradas.
  • Rachar a lenha na vertical.
• Nunca rache madeira na horizontal ou transversalmente ao fio da madeira!
• Ao rachar madeira, use luvas e sapatos de segurança adequados.
• Em caso de madeira de grandes dimensões, rache os pedaços de madeira a partir do bordo.

Atenção: certas madeiras poderão fixar sujeitas a altas tensões ou partir-se repentinamente ao serem rachadas.

- Remova madeira presa batendo nela no sentido oposto ao do rachar ou deslocando o rachador para cima. △ Aviso: perigo de ferimentos nos dedos e mãos!

Operação do elevador de troncos (6)

Indicações gerais relativas ao elevador de tron- cos:

• Por motivos de segurança, a corrente do elevador de troncos só pode ser enganchada na lâmina de rachar com o último elo.
• Certifique-se de que nenhuma pessoa permanece na área de trabalho do elevador de troncos

Funcionamento do elevador de troncos:

• Solte o gancho de retenção do elevador de troncos, de modo a que o tubo de elevação se possa mover livremente.
• Desloque a lâmina de rachar para baixo, até que o tubo de elevação do elevador de troncos assente totalmente no chão.
• Nesta posição pode rolar o tronco a ser rachado para cima do tubo de elevação.

(O tronco deve encontrar-se dentro da área entre as duas pontas de fixação)

• Pressione o estribo de retorno para baixo e deixe a lâmina de rachar deslocar-se para cima.
  (Cuidado! Não permaneça na área de trabalho do elevador de troncos! Perigo de ferimentos!)
• Alinhe agora o tronco, pressione-o contra o mandril de fixação e rache-o.
  (ver: Instruções de trabalho)
• De seguida, remova a madeira rachada e desloque o rachador, e assim o elevador de troncos, de novo para baixo.
• Pode-se agora rolar um novo tronco para cima do elevador de troncos.

Reposição do elevador de troncos.

Em caso de não utilização do elevador de troncos, ele é utilizado como segundo braço de proteção. Para isto, o braço é elevado até engatar no gancho de retenção.

Posição de transporte do elevador de troncos:

Conduza o elevador de troncos para cima com a mão até ele engatar.

Tenha em atenção estas indicações, para assegurar um trabalho rápido e seguro

11. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser utilizado. A ligação cumpre as normas VDE e DIN relevantes.

A conexão de rede por parte do cliente, assim como a linha de prolongamento utilizada, deverão corresponder a essas normas.

Cabo de ligação elétrica com defeito

Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.

As causas para tal poderão ser:

• Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
• Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da tomada.
• Fissuras devido ao envelhecimento do isolamento.

Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.

Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo de ligação não está ligado à rede elétrica.

Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H07RN.

É obrigatória uma impressão da designação do tipo no cabo de ligação.

No caso do motor de corrente alternada monofásica, recomendamos, para máquinas com uma corrente de arranque alta (a partir de 3000 watts), uma proteção de C 16A ou K 16A!

Tensão de rede de 400 V\~ / 50 Hz.

A conexão de rede e a linha de prolongamento devem ter 5 fios = 3 fases + N + condutor de proteção. - (3/N/PE).

Os cabos de extensão têm de ter uma secção mínima de 1,5 mm².

A conexão de rede é protegida, no máximo, a 16 A.

Caso se altere a conexão de rede ou haja uma mudança de local, tem de se verificar o sentido de rotação. Em caso de necessidade, deve-se trocar a polaridade.

Rode o mecanismo de inversão de fase na ficha do aparelho.

12. Limpeza

Atenção!

Remova a ficha de rede antes de quaisquer trabalhos de limpeza.

Recomendamos a limpeza do aparelho imediatamente após cada utilização.

De vez em quando, remova as aparas e o pó da máquina com um pano.

Limpe o aparelho regularmente com um pano húmido e sabão mole. Não utilize produtos de limpeza ou solventes; estes poderão ser agressivos para com as peças de plástico do aparelho. Certifique-se de que não penetra água no interior do aparelho.

13. Transporte

O rachador de lenha pode ser transportado com facilidade com a ajuda da fixação de 3 pontos ao veículo de tração.

Antes de transportar o rachador de lenha, coloque-o na posição de transporte. Para tal, conduza o rachador para baixo até que ele assente sobre o apoio de metal. De seguida, remova ambos os pinos em L e leve o cilindro hidráulico para a posição de transporte, pressionando o estribo de retorno para baixo.

Ao conduzir, assegure-se de espaço de manobra suficiente, p. ex. ao efetuar curvas, ao estacionar ou em cruzamentos.

Antes do transporte, certifique-se de que o rachador de lenha está fixado ao veículo de tração de modo correto e seguro e que o eixo cardã foi desmontado.

Nunca transporte o rachador de lenha com o acionamento do eixo cardã ligado.

Certifique-se de que o rachador de lenha está suficientemente elevado, para poder passar por cima de obstáculos durante o transporte.

14. Armazenamento

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre 5 e 30 °C.

Guarde a ferramenta na embalagem original.

Tape a ferramenta, para a proteger contra pó ou humidade. Guarde o manual de instruções junto da ferramenta.

15. Manutenção

Atenção!

Remova a ficha de rede antes de quaisquer trabalhos de manutenção. Certifique-se de que o veio de transmissão não está ligado ao veículo de tração.

Quando mudo o óleo?

A primeira mudança do óleo realiza-se após 50 horas de funcionamento e, em seguida, a cada 250 horas de funcionamento.

Mudança do óleo (fig. 18)

Coloque o rachador de lenha sobre uma base ligeiramente elevada (p. ex. europalete). Coloque um recipiente apropriado (mín. 30 litros) por baixo do tampão de drenagem na coluna de rachar.

Abra o tampão de drenagem e deixe que o óleo escorra para dentro do recipiente.

Abra o tampão de enchimento na parte superior da coluna de rachar, para que o óleo possa escorrer mais facilmente.

Volte a colocar o tampão de drenagem com a vedação e aperte-o bem.

Abasteça óleo hidráulico novo. (Capacidade: ver Dados técnicos). Verifique o nível de óleo com o indicador do nível de óleo.

Após uma mudança do óleo, ative o rachador de lenha várias vezes sem rachar qualquer madeira.

Atenção! Não deve ocorrer qualquer penetração de partículas de sujidade no depósito de óleo.

Elimine corretamente o óleo usado libertado no ponto de recolha de óleo usado local. É proibido verter óleos usados no chão ou misturá-los com os resíduos.

Recomendamos óleos da gama HLP 32.

Mudança do óleo de engrenagens (Fig. 20)

A engrenagem está enchida de fábrica com óleo de engrenagens SAE90. Drene o óleo de engrenagens após as primeiras 50 horas de funcionamento e substitua-o por óleo novo, tal como indicado.

Após isso, o óleo deverá ser mudado a cada 250 horas de funcionamento ou semestralmente, o que ocorrer primeiro.

1. Desmonte o cáter de proteção do eixo cardã e coloque um recipiente suficientemente grande por baixo da engrenagem.

2. Abra primeiro o parafuso de drenagem de óleo (19) e, de seguida, a abertura de enchimento de óleo (17) e drene completamente o óleo.

3. Feche o parafuso de drenagem de óleo com uma vedação nova e encha óleo de engrenagens SAE90 novo na abertura de enchimento com a ajuda de um funil, até que a borda inferior do indicador de nível (18) esteja quase coberta com óleo.

Verifique o nível do óleo a cada 8 horas. O nível do óleo está correto quando a borda inferior do indicador de nível (18) está quase coberta com óleo.

Instalação hidráulica

A instalação hidráulica é um sistema fechado com depósito de óleo, bomba de óleo e válvula de comando.

O sistema completado de fábrica não deve ser modificado nem manipulado.

Verificar regularmente o nível de óleo.

Um nível do óleo demasiado baixo danifica a bomba de óleo.

Verifique regularmente a estanquidade das ligações hidráulicas e uniões aparafusadas e, se necessário, reaperte.

Ligações e reparações

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista.

Em caso de dúvidas, indique os seguintes dados:

• Tipo de corrente do motor
• Dados da placa de características da máquina
• Dados da placa de características do motor

Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural e que as peças seguintes são necessárias como consumíveis.

Peças de desgaste*: rachador, óleo hidráulico, óleo de engrenagens

* Não obrigatoriamente incluídas no âmbito de fornecimento!

Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.

16. Eliminação e reciclagem

Notas relativas à embalagem

Os materiais de embalagem são recicláveis. Elimine as embalagens de forma respeitadora do ambiente.

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)

Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

• As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
• Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.
• O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
• O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.

- Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:

- Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais)

- Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.

- Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.

- Para se informar acerca de condições de devolução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.

- Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.

- Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.

17. Resolução de problemas

A seguinte tabela indica sintomas de erro e descreve resoluções, se a sua máquina não estiver a funcionar corretamente. Se não for possível localizar e eliminar o problema, entre em contacto com a sua oficina de assistência técnica.

Falha Causa possível Resolução
A bomba hidráulica não arranca	Falta tensão Verificar se os cabos têm	alimentação de corrente
	O interruptor térmico do motor desligou-se	Ligar novamente o interruptor térmico no interior da caixa do motor
A coluna não se desloca para baixo	Nível de óleo baixo Controlar o nível de óleo e reabastecer
	Uma das alavancas não está ligada C	controlar a fixação das alavancas
	Sujidade nas calhas Limpar a coluna
O motor arranca, mas a coluna não se move para baixo	Sentido de rotação do motor incorreto com corrente trifásica	Verificar e inverter o sentido de rotação do motor

Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente. cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo

indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas à electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.

Záruka CZ
