Termék típusa	Hidraulikus favágó (hasító)
Márka	Scheppach
Modell	HL3000GM
Méretek (H x Sz x M)	1540 x 1140 x 2520 mm
Súly	373 kg
Táplálás	Háromfázisú villanymotor 400 V~ / 50 Hz vagy hajtótengely (TLT, 540 1/perc)
Beviteli teljesítmény (P1)	5500 W
Kimeneti teljesítmény (P2)	4500 W
Max. hasítóerő	30 t
Henger lökethossz	948 mm
Előtolási sebesség	12,5 cm/s
Visszatérési sebesség	6,7 cm/s
Megengedett fa hosszúsága	560 - 1100 mm
Megengedett fa átmérő	100 - 400 mm
Olajtartály kapacitása	30 l
Üzemmód	S6 40% (szakaszos megszakítás nélküli üzem)
Hangnyomásszint (L_pA)	55 dB (bizonytalanság 3 dB)
Hangteljesítményszint (L_WA)	75 dB (bizonytalanság 3 dB)
Biztonság	Kétkezes vezérlés, újraindítás elleni védelem, automatikus leállás áramkimaradás esetén
Karbantartás	Hidraulikaolaj csere 250 óránként, hajtóműolaj csere 250 óránként vagy 6 havonta
Garancia	Törvényes (anyag- vagy gyártási hibák)

Gyakran ismételt kérdések - HL3000GM SCHEPPACH

Milyen hidraulikaolajat használjak?

Használjon HLP 32 sorozatú hidraulikaolajat. A tartály kapacitása 30 liter.

Hogyan kell lecserélni a hidraulikaolajat?

Helyezze a gépet egy megemelt alátámasztásra, nyissa ki a leeresztő csavart a hasítóoszlop alatt, gyűjtse össze az olajat egy legalább 30 literes edénybe, majd zárja vissza új tömítéssel. Töltse fel új olajjal és ellenőrizze a szintet.

Mekkora a rönkök maximális hossza?

A rönkök maximális hossza 110 cm (1100 mm). A minimális hossza 56 cm (560 mm).

Lehet vízszintesen hasítani a fát?

Nem, a gép csak függőleges, a szálirány szerinti hasításra tervezték. Soha ne hasítson vízszintesen vagy a szálirányra merőlegesen.

Mit tegyek, ha a hasító nem ereszkedik le?

Ellenőrizze az olajszintet, a vezérlőkarok rögzítését és az oszlopvezetők tisztaságát. Ha a probléma továbbra is fennáll, ellenőrizze a motor forgásirányát (háromfázisú) a fázisváltó segítségével.

Hogyan szállítsuk a hasítógépet?

Használja a traktor hárompont-függesztését. Szállítás előtt engedje le a hasítóék alátámasztásra, távolítsa el az L alakú csapszegeket, és engedje le a hengert szállítási helyzetbe. Szerelje le a hajtótengelyt.

Milyen védőfelszerelést kell viselni?

Viseljen munkakesztyűt, biztonsági cipőt, védőszemüveget és hallásvédőt (ha a zaj meghaladja a 85 dB-t). Használjon védősapkát is.

Hogyan kell megváltoztatni a motor forgásirányát?

Forgassa el a pólusváltó egységet a készülék csatlakozójában a forgásirány megváltoztatásához. Soha ne járassa a motort rossz irányba, mert az tönkreteszi a szivattyút.

Mire szolgál a légtelenítő csavar?

Üzembe helyezés előtt lazítsa meg a töltőcsavart (légtelenítő csavar) kb. 2 fordulattal, hogy a levegő távozhasson. Ne felejtse el visszahúzni szállítás előtt.

Hol találok pótalkatrészeket?

A pótalkatrészek és tartozékok a Scheppach vevőszolgálatánál érhetők el. A kezdőoldalon található QR-kód beolvasásával elérheti az online boltot.

HASZNÁLATI ÚTMUTATÓ HL3000GM SCHEPPACH

A készüléken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

		Üzembe helyezés előtt olvassa el a kézikönyvet
		Viseljen munkavédelmi lábbelit
		Használja a munkavédelmi kesztyűt
		Használjon hallásvédőt és védőszemüveget
		Használjon védősisakot
		A munkaterületen tilos a dohányzás
		Ne hagyja a padlóra folyni a hidraulikaolajat
		Tartsa rendben a munkaterületet! A rendetlenség balesetveszélyes!
		A használt olajat megfelelően ártalmatlanítsa (a fáradt olaj helyi gyűjtőhelyén). A használt olajat tilos a földre ereszteni vagy a többi hulladékkal keverni.
		A beszorult rönköket ne kézzel távolítsa el.
		A védő- és biztonsági berendezések eltávolítása vagy módosítása tilos.
		Figyelem! Javítási, karbantartási és tisztítási munkálatok előtt állítsa le a motort, és húzza ki a hálózati csatlakozódugót.
		Vágás- és zúzódásveszély; Soha ne nyúljon a veszélyes területekre, amikor mozog a hasítókés.
		Nagyfeszültség miatti életveszély!
		A gépet csak egy személy kezelje!
		A munka megkezdése előtt körülbelül 2 fordulattal oldja ki a légtelenítő csavart. Szállítás előtt zárja le.
		Vigyázat! Mozgó szerszámok!
		Ne szállítsa fekvő helyzetben a készüléket!
		Illetéktelen számára tilos a belépés
		Két munkasebesség:1. Alacsony sebesség és teljes hasítóerő2. Nagy sebesség és csökkentett hasítóerő
⚠ Figyelem!		A jelen kezelési utasítás az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli
		A termék megfelel a hatályos európai irányelveknek.
		A termék megfelel a vonatkozó szerbiai irányelveknek.

Tartalomjegyzék: Oldal:

1. Bevezetés.... 117
2. A készülék leírása 117
3. Szállított elemek 117
4. Rendeltetésszerű használat....117
5. Általános biztonsági utasítások.... 118
6. További biztonsági utasítások 118
7. Müszaki adatok 119
8. Kicsomagolás....119
9. Felépítés / az üzembe helyezés előtt.... 119
10. Üzembe helyezés 120
11. Elektromos csatlakozás 122
12. Tisztítás 122
13. Szállítás 122
14. Tárolás....123
15. Karbantartás.... 123
16. Ártalmatlanítás és újrahasznosítás 124
17. Hibaelhárítás 124
18. Megfelelőségi nyilatkozat 296

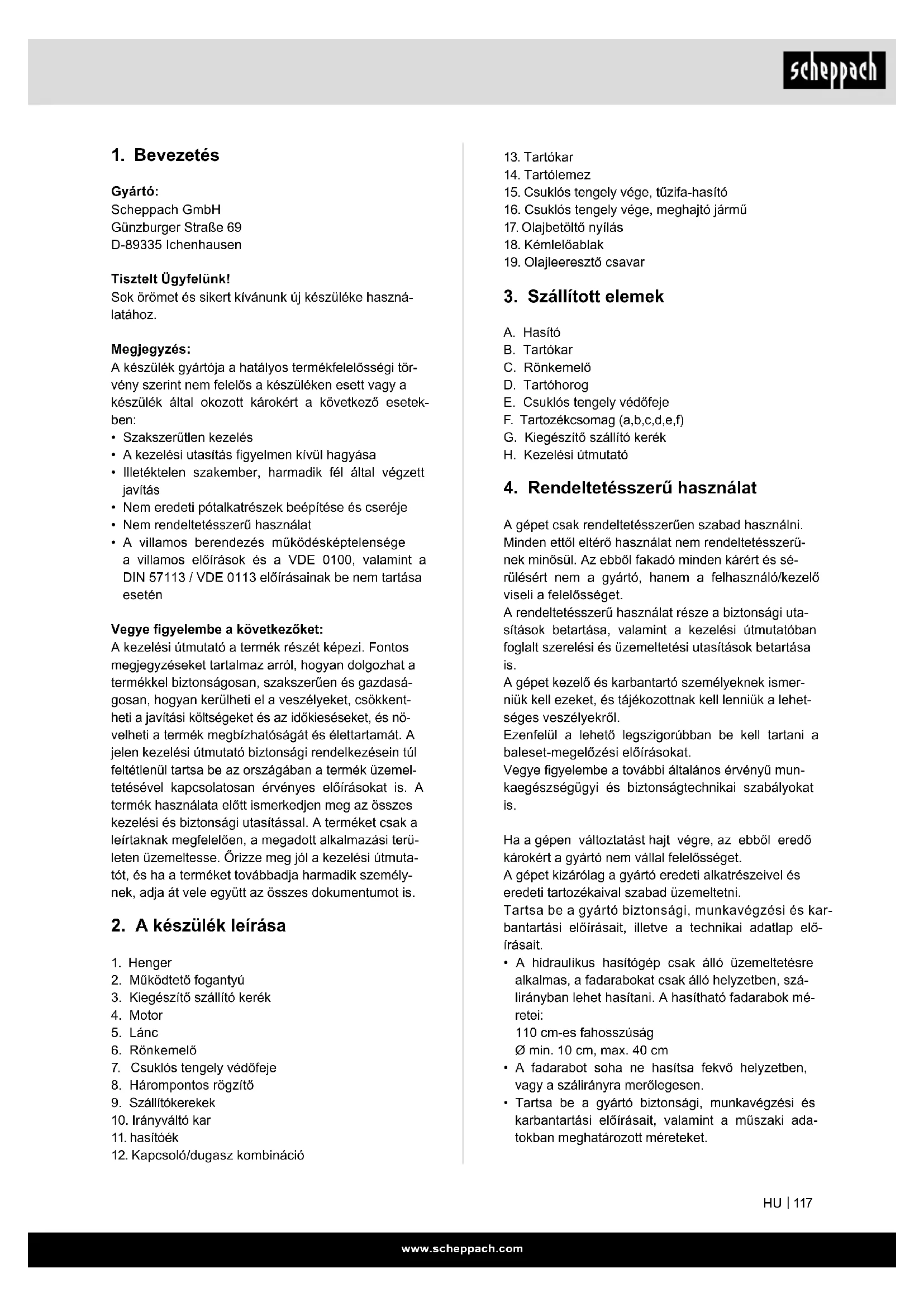

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új készüléke használatához.

Megjegyzés:

A készülék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a készüléken esett vagy a készülék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés
• A kezelési utasítás figyelmen kívül hagyása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat
• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi. Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Örizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2. A készülék leírása

1. Henger
2. Működtető fogantyú
3. Kiegészítő szállító kerék
4. Motor
5. Lánc
6. Rönkemelö
7. Csuklós tengely védőfeje
8. Hárompontos rögzítő
9. Szállítókerekek
10. Irányváltó kar
11. hasítóék

12. Kapcsoló/dugasz kombináció

13. Tartókar

14. Tartólemez
15. Csuklós tengely vége, tűzifa-hasító
16. Csuklós tengely vége, meghajtó jármű
17. Olajbetöltő nyílás
18. Kémlelőablak
19. Olajleeresztő csavar

3. Szállított elemek

A. Hasító
B. Tartókar
C. Rönkemelő
D. Tartóhorog
E. Csuklós tengely védőfeje
F. Tartozékcsomag (a,b,c,d,e,f)
G. Kiegészítő szállító kerék
H. Kezelési útmutató

4. Rendeltetésszerű használat

A gépet csak rendeltetésszerűen szabad használni. Minden ettöl eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sé-rülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.

Ezenfelül a lehető legszigorúbban be kell tartani a baleset-megelőzési előírásokat.

Vegye figyelembe a további általános érvényű munkaegészségügyi és biztonságtechnikai szabályokat is.

Ha a gépen változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget.

A gépet kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, illetve a technikai adatlap előírásait.

• A hidraulikus hasítógép csak álló üzemeltetésre alkalmas, a fadarabokat csak álló helyzetben, szá-lirányban lehet hasítani. A hasítható fadarabok mé-retei:
  110 cm-es fahosszúság
  ∅ min. 10 cm, max. 40 cm
• A fadarabot soha ne hasítsa fekvő helyzetben, vagy a szálirányra merőlegesen.

• Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

• Tartsa be a vonatkozó baleset-megelőzési előírá-sokat és a többi általánosan elfogadott biztonság-technikai szabályt.

• A gépet csak olyan személy üzemeltetheti, tarthatja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépen önkényes változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget.
• A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.
• Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.

Kérjük, vegye figyelembe, hogy készülékeinket rendeltetésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Általános biztonsági utasítások

FIGYELMEZTETÉS: Elektromos szerszámok használatakor kövesse az alábbi alapvető biztonsági óvintézkedéseket, ezzel csökkentve a tűz, az áramütés és a személyi sérülések kockázatát. A szerszámmal való munkavégzés előtt olvassa el az összes útmutatót.

• Tartsa be a gépen olvasható összes biztonsági és veszély jelzést.
• A gépen található összes biztonsági és veszélyekre vonatkozó utasítást tartsa teljes mértékben olvasható állapotban.
• A gépen található biztonsági berendezéseket nem szabad leszerelni vagy használhatatlanná tenni.
• A gépen található biztonsági berendezéseket nem szabad leszerelni vagy használhatatlanná tenni.
• Ellenőrizze a hálózati csatlakozóvezetékeket. Ne használjon hibás csatlakozóvezetékeket.
• Üzembe helyezés előtt ellenőrizze a kétkezes kezelés helyes működését.
• A gépet csak 18. életévét betöltött személy kezelheti. Az oktatásban részt vevő személyeknek legalább 16 évesnek kell lenniük, de ök csak felügyelet alatt dolgozhatnak a gépen.
• Viseljen munkavédelmi kesztyűt a munkavégzéshez.
• A munkavégzés során legyen óvatos: Fennáll a hasító szerszám által okozott ujj- és kézsérülések veszélye.
• Nehéz vagy rossz fogású darabok hasítása esetén használjon megfelelő segédeszközt az alátámasztáshoz.

• Az átszerelési, beállítási és tisztítási munkálatokat, valamint a karbantartást és az üzemzavarok elhárítását csak kikapcsolt motornál végezze. Húzza ki a hálózati csatlakozót!

• A villamos bekötési, javítási és karbantartási munkálatokat kizárólag szakemberek végezhetik.

• A javítási és karbantartási munkálatok végeztével azonnal szereljen a helyére minden védő- és biztonsági berendezést.
• A munkaállomás elhagyása előtt állítsa le a motort. Húzza ki a hálózati csatlakozót!

6. További biztonsági utasítások

• A fahasítót csak egyetlen személy kezelheti.
• Az esetleges sérülésekkel szembeni védelem érdekében viseljen védőfelszerelést (védőszemüveget / arcpajzsot, kesztyűt, munkavédelmi cipőt).
• Soha ne hasítson olyan rönköket, amelyek szegeket, drótokat vagy egyéb tárgyakat tartalmaznak.
• A már széthasított faanyag és a faforgácsok veszélyes munkaterületet hoznak létre. Fennáll a megbotlás, az elcsúszás vagy a leesés veszélye. Mindig tartsa rendben a munkateret.
• Bekapcsolt gépnél soha ne helyezze kezeit a gép mozgó alkatrészeire.
• Csak olyan fákat hasítson, amelyek legfeljebb 110 cm hosszúak.

Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktiv vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

Fennmaradó kockázatok

A gép a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• A hasítószerszám szakszerűtlen vezetésekor vagy a fa szakszerűtlen felhelyezésekor sérülésveszély fenyegeti az ujjakat és kezeket.
• Szakszerütlen tartás vagy vezetés esetén a kisodródó munkadarab sérüléseket okozhat.
• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyáza-tosság ellenére sem szüntethetők meg.
• A fennmaradó kockázatok azonban minimálisra csökkenthetők a biztonsági utasítások, a rendelte-tésszerű használat és a kezelési útmutató együttes betartásával.
• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.

• Mielőtt a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a Start gombot és húzza ki a hálózati csatlakozót.

• Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetése-kor nem szabad megnyomni a bekapcsoló gombot.

• A kezelési útmutatóban javasolt szerszámokat használja. Így biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.
• A kezét tartsa távol a munkaterülettöl, ha a gép üzemel.

7. Müszaki adatok

	HL2200GM	HL3000GM
Meghajtás	Kardánteng. + villanymotor
Motor	400 V~ / 50 Hz
P1 felvett teljesítmény	5100 W	5500 W
P2 leadott teljesítmény	4000 W	4500 W
Üzemmód	S6 40%
Teljesítményleadó tengely/motor fordu-latszáma	540 min^-1 1400 min^-1
Fázisváltó	igen
Méretek, H x Sz x M	1540 x 1140 x 2520 mm
Fa hossza, min./max.	560–1100 mm
Fa átmérője, min./max.	100–400 mm
Max. teljesítmény	22 t	30 t
Henger lökete	948 mm
Előtolási sebesség	10,5 cm/s	12,5 cm/s
Visszafutási sebes-ség	7,5 cm/s	6,7 cm/s
Olajmennyiség	24 l	30 l
Tömeg	319 kg	373 kg

A müszaki változtatás jogát fenntartjuk!

Zajok

⚠ Figyelmeztetés: A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zaja meghaladja a 85 dB értéket, akkor viseljen megfelelő hallásvédőt.

Zaj jellemző értékei

L_WA hangteljesítményszint	75 dB
L_pA hangnyomásszint	55 dB
K_WA/pA bizonytalanság	3 dB

*S6 üzemmód, 40%, megszakítás nélküli szakaszos üzem. Az üzemelés a beindítási időből, az állandó terhelésű időből és az üresjárati időből tevődik ösz-sze. A működési idő 10 perc, a relatív bekapcsolási időtartam a működési idő 40%-a.

Nyomóerő:

A beépített hidraulikaszivattyú teljesítményszintje rövid időre elérheti a 22/30 tonnás hasítóerő kifejtéséhez szükséges nyomásszintet. Alapbeállításként a hidraulikus hasító gyárilag ennél kb. 10%-kal alacsonyabb teljesítményszintre van beállítva. Biztonsági okokból a felhasználó nem állíthatja át az alapbeállításokat.

Kérjük, vegye figyelembe, hogy a külső körülmények, mint az üzemi és környezeti hőmérséklet, a légnyomás és a páratartalom befolyásolják a hidraulikaolaj viszkozitását. Emellett a gyártási tűrések és a karbantartási hibák is csökkenthetik az elérhető nyomás szintjét.

8. Kicsomagolás

Nyissa ki a csomagolást, és óvatosan vegye ki a ké- szüléket.

Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak). Ellenőrizze a szállított elemek hiánytalanságát.

Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket.

Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.

Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.

A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.

Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.

Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.

FIGYELEM!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

9. Felépítés / az üzembe helyezés előtt

9.1 Hárompontos csapszeg felszerelése ('A' jelü tartozékcsomag) (3. ábra)

A menetes csapot dugja az erre kialakított lyukakba és a másik oldalon rögzítse M22-es anyával.

9.2 Csuklós tengely védőfejének (7) felszerelése (B jelű tartozékcsomag) (4. ábra)

Tegye a csuklós tengely védőfejet a csuklós tengelyből kiálló töcsavarokra, és biztosítsa a tengelyt mindkét oldalon M10-es anyával.

9.3 A hasító munkahelyzetbe állítása (C jelü tartozékcsomag) (5. + 6. ábra)

Csatlakoztassa az áramhálózatra a hasítógépet. Ügyeljen a motor forgásirányára. Eressze le mindkét vezérlő kézikart, amíg a henger be nem kattan a vezetésbe. Biztosítsa a hengert a tűzifa-hasítón azzal, hogy mindkét L-csapot (C) bedugja. Biztosítsa az L-csapokat a rugó horgokban. Ezután vigye a hasító-kést a legfelső állásba és távolítsa el a támaszt.

A támaszt jól órizze meg, mivel a hasító minden egyes szállítása esetén szüksége lesz rá.

9.4 Tartókar (13) felszerelése ('D' jelü tartozékcsomag) (7. ábra)

Biztosítsa a tartókart egy M10x40-es imbuszcsavarral, két alátéttel és egy anyával.

9.5 Tartóhorog (D) felszerelése ('E' jelü tartozékcsomag) (8. ábra)

A tartóhorgot 2 imbuszcsavarral és 2 anyával rögzít-se a keretre.

9.6 Rönkemelő felszerelése ('F' jelű tartozékcsomag) (9. ábra)

Rögzítse a rönkemelőt egy M16x100-as hatlapfejű csavarral a tartófülre. Akassza be a láncot a hasítókésen.

Kiegészítő szállító kerék felszerelése (10. ábra)

Helyezze fel a szállítókereket a 10. ábrán látható módon. Rögzítse a kereket a felső furatban a rögzítő pecekkel (10a), ha a hasítóékkel dolgozik. Szállításkor rögzítse a kereket az alsó furatban.

⚠ FIGYELEM!

Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!

10. Üzembe helyezés

Bizonyosodjon meg arról, hogy hiánytalanul és az előírásoknak megfelelően szerelték össze a gépet. Minden egyes használat előtt ellenőrizze:

• nincsenek-e sérült helyek a csatlakozóvezetékeken (szakadások, vágások és hasonlók),
• a gép esetleges sérüléseit,
• hogy az összes csavar szorosan meg van-e húzva,
• nincsenek-e szivárgási helyek a hidraulikán, és
• az olajszintet

Az olajszint ellenőrzése (13. ábra)

A hidraulikaberendezés egy zárt, olajtartállyal, olajszivattyúval és vezérlőszeleppel rendelkező rendszer. Rendszeresen, minden egyes üzembe helyezés előtt ellenőrizze az olajszintet. A túl alacsony olajszint az olajszivattyú sérülését okozhatja. Az olajszint a nívópálca középső jelölésén belül kell legyen.

A vizsgálat előtt tolja be a hasítóoszlopot, és a gép álljon egyenesen. Az olajszint méréséhez teljesen csavarozza be a nívópálcát.

Villanymotor

Ellenőrizze a motor forgásirányát. Ha a hasítókar nem a felső helyzetben van, akkor a visszafutó kengyellel vagy a kézikarokkal vigye a hasítókést a felső helyzetbe. Ha a hasítókar már a legfelső helyzetben van, akkor a két kar lefelé mozgatásával kapcsolja be a hasító mechanizmust. Ezzel a hasítókar lefelé kezd mozogni. Ha a hasítókés a kézikarok vagy a vissza-futó kengyel működtetése ellenére sem mozdul meg, akkor azonnal kapcsolja ki a gépet. A motor forgásirányának módosításához forgassa el a pólusváltó egységet a dugóegységben (11. + 12. ábra).

Soha ne járassa a motort helytelen forgásirányban! Ez a szivattyúrendszer elkerülhetetlen károsodását okozza, és erre nem vállalunk garanciát.

A működés ellenőrzése

Minden egyes használat előtt végezze el a működés ellenőrzését.

Lépés: Eredmény:

Mindkét fogantyú lenyomása.	A hasítókés lefelé süllyed – kb. 20 cm-rel az asztal fölé.
Az egyik fogantyú elengedése.	A hasítókés megáll a kiválasztott helyzetben.

Figyelem!

Üzembe helyezés előtt lazítsa meg a betöltőcsavart (19. ábra).

Soha ne felejtse el meglazítani a betöltőcsavart! Ellenkező esetben a rendszerben található levegő újra és újra összetömörödik, majd kieresztésre kerül, aminek következtében a hidraulikus kör tömítései károsodnak, és a hasítógép használhatatlanná válik. Ebben az esetben a viszonteladó és a gyártó minden garanciás szolgáltatást megtagad.

Be-/kikapcsolás (12)

Bekapcsoláshoz nyomja meg a zöld gombot.

Kikapcsoláshoz nyomja meg a piros gombot.

Megjegyzés: Minden egyes használat előtt ellenőrizze egyszeri be- és kikapcsolással, hogy működik-e a be-/kikapcsoló egység.

Áramszünetet követő újraindulás elleni biztosítás (nullfeszültség-kioldó)

Áramkimaradás, a csatlakozódugó akaratlan kihúzása vagy a biztosíték meghibásodása esetén automatikusan kikapcsol a készülék. Visszakapcsoláshoz nyomja meg újra a kapcsolóegység zöld gombját.

Csuklós tengely

• Mielött a gépet a meghajtó jármű három pontos kuplungjához csatlakoztatja, ellenőrizze, hogy a gép súlya a meghajtó járműhöz megfelelő. A gép súlya a gyártó típustábláján olvasható.
• A csuklós tengelyt csak akkor csatlakoztathatja, ha a traktor motorját kikapcsolta.
• Kizárólag engedélyezett és a fahasítóhoz megfelelő csuklós tengelyt használjon. A csuklós tengelyre emellett fel kell legyen szerelve az összes bizton-sági berendezés, és ezeknek jó állapotban is kell lenniük.
• Ne tartózkodjon a csuklós tengely közelében üzemelés közben.
• Ellenőrizze, hogy a traktoron a fordulatszám nem lépi túl a típustáblán megadott értéket: max. 540 ford/perc.
• A karbantartási munkálatok előtt vagy ha a hasítóél beragad, akkor válassza le a gépet először a traktorról, majd állítsa le a traktort.

A hasító felkapcsolása a meghajtó járműre (13. + 14. ábra)

1. Tolassa a meghajtó járművet a fahasítóhoz. Az alsó tartókarokat helyezze elég közel a tűzifa hasító tartócsapjaihoz.
2. Húzza be a meghajtó jármű kézifékjét és ezután kapcsolja ki a motort. Ékezze ki vagy más alkalmas tárggyal rögzítse mindkét oldalon a hátsó kerekeket.
3. Távolítsa el a porvédőt (1), és akassza fel a csuklós tengely védőfejére (2).
4. Eressze a tartókarokat a tűzifa hasító tartócsapja-ira és biztosítsa biztosító csapokkal. (3)
5. Helyezze a felső tartókart a tartóba és igazítsa be a tartó furataival. Helyezze be a vontató csapot, hogy a felső tartókart lereteszelhesse.
6. A hajtómű csuklós tengely végének átmérője 34,8 mm és 6 foggal csatlakozik (1 PTO szab-ványos kategória).
7. Tolja a csuklós hajtótengelyt a csuklós tengely végén keresztül a meghajtóra és a meghajtó jármüre. Nyomja be a csuklós tengely meghajtó tengelyének két végén található rugós csapokat. Tolja előre a meghajtótengelyt a csuklós tengely végéire, amíg a rugós csapok kiugranak és bekattannak a csuklós tengely végén lévő fogakba.
8. A csuklós tengely beigazítása Felülröl és a tengelyt oldalról nézve a csuklós tengely vége a tűzifa-hasítón (15) és a csuklós tengely vége a meghajtó járművön (16) párhuzamosan kell álljon egymással. A csuklós tengely csuklók szögei (α) a lehető legkisebbek legyenek.
9. Úgy rögzítse a csuklós tengely meghajtó bizton-sági láncát a tűzifa hasító és a meghajtó jármű egyik szilárdan álló részén, hogy megakadályozza a védőberendezés elfordulását.

Ellenőrizze a meghajtó jármű csuklós tengelyének forgásirányát. Ha a hasítókar nem a felső helyzetben van, akkor a visszafutó kengyellel vagy a kézikarokkal vigye a hasítókést a felső helyzetbe.

Ha a hasítókar már a legfelső helyzetben van, akkor a két kar lefelé mozgatásával kapcsolja be a hasító mechanizmust. Ezzel a hasítókar lefelé kezd mozogni. Ha a hasítókés a kézi fogók vagy a visszafutó kengyel működtetése ellenére nem mozdul meg, akkor állítsa le a csuklós tengely meghajtást és módosítsa a forgásirányt.

Soha ne működtesse a csuklós tengely meghajtást a hibás forgásirányba! Ez a szivattyúrendszer elkerülhetetlen károsodását okozza, és erre nem vállalunk garanciát.

A védőkar használata (15. ábra)

A védőkar magasságát eltérő fokozatokban állíthatja be, a fa hosszától függően.

Hasítás (16 + 17. ábra)

• Ha a külső hőmérséklet 5 °C alatti, járassa kb. öt percig üresjáratban a gépet, hogy a hidraulikaolaj üzemi hőmérsékletre melegedhessen. A fa a hasítókés alatt van
• Ha mindkét kezelőkart lefelé nyomja, akkor a hasítókés lefelé megy és felhasitja a fát.
• Csak egyenesen lefűrészelt fadarabokat hasítson.
• Függölegesen hasítsa a fát.
• Soha ne végezze a hasítást a fa fekvő helyzetében vagy a szálirányra merőlegesen!
• Viseljen megfelelő kesztyűt és munkavédelmi cipőt a hasításhoz.
• Különösen enyves fa esetén a hasábot a széle felöl hasítsa fel.
• A beszorult fadarabot üsse ki a hasítással ellentétes irányban, vagy távolítsa el a hasítóék felemelése révén. △ Figyelmeztetés: Fennáll az ujjak és a kéz zúzódásos sérüléseinek veszélye!

Figyelem: A hasítókés nagyon éles. Sérülésveszély!

Figyelem: Bizonyos fatípusok hasítás során erős feszültség alá kerülnek és hirtelen szétrepedhetnek.

A rönkemelő (6) üzemeltetése

Általános utasítások a rönkemelőhöz:

- A rönkemelő láncát biztonsági okokból csak az utolsó részén lehet a hasítókésen beakasztani.

- Ügyeljen arra, hogy ne tartózkodjanak személyek a rönkemelő munkaterületén

A rönkemelő üzemeltetése:

• Oldja ki rönkemelő visszatartó horgát, hogy az emelőcső szabadon fusson

• Addig eressze le a hasítókést, míg a rönkemelő emelőcsöve teljesen a talajra nem fekszik.

• Ebben a helyzetben legörgetheti a hasítandó farönköt az emelöcsöre.
  (A farönnek a két rögzítőcsúcs között kell el-helyezkednie)

• Nyomja le a visszafutó kengyelt, és hagyja, hogy felemelkedjen a hasítókés.
  (Vigyázat! Ne tartózkodjon a rönkemelő munkaterületén! Sérülésveszély!)
• Ezután igazítsa be a farönköt, nyomja rá a tartótüskére, majd hasítsa szét.
  (lásd: munkavégzési utasítások)
• Ezután távolítsa el a felhasított fát és ismét eressze le a hasítóéket, valamint a rönkemelőt.
• Ekkor új fatönköt görgethet a rönkemelőre.

A rönkemelő visszaállítása:

Ha nem használja a rönkemelőt, akkor ez második védőkarként használható. Ehhez a kart felfelé kell állítani, amíg bele nem akad a tartóhorogba.

A rönkemelő szállítási helyzete:

Nyomja felfelé a rönkemelőt kézzel, amíg a helyére nem kattan.

A gyors és biztonságos munkavégzés érdekében tartsa be ezeket az utasításokat

11. Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak.

Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
• Törések a csatlakozóvezeték szakszerütlen rögzítése vagy vezetése miatt.
• Nyíródások a csatlakozóvezetéken való áthaladás miatt.
• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
• repedések a szigetelés öregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H07RN jelölésű csatlakozóvezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Egyfázisú váltóáramú motor esetén a magas (3000 watt feletti) indítási árammal rendelkező gépekhez C 16A vagy K 16A biztosíték használatát javasoljuk!

Háromfázisú motor, 400 V\~ / 50 Hz

Hálózati feszültség, 400 V\~ / 50 Hz.

A hálózati csatlakozó és hosszabbító vezeték öteresek legyenek = 3 fázis, N és védőföld - (3/N/PE).

A hosszabbító vezetékek keresztmetszete legalább 1,5 mm² legyen.

A hálózati csatlakozást legfeljebb 16 A-es biztosítékkal kell védeni.

A hálózatra csatlakoztatás vagy helyváltoztatás esetén ellenőrizze a forgásirányt. Szükség esetén cse-rélje fel a polaritást.

Csavarja a készülék csatlakozódugójába a pólusváltó szerkezetet.

12. Tisztítás

Figyelem!

Minden tisztítási munkálat előtt húzza ki a hálózati csatlakozódugót.

Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.

Idönként törölje le egy kendövel a forgácsot és a port a gépről.

Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.

13. Szállítás

A meghajtó járművön kialakított 3 pontos rögzítéssel a tűzifa-hasító könnyedén szállítható.

Mielött a tűzifa hasítót szállítja, állítsa szállítási helyzetbe. Ehhez eressze le a hasítóéket, míg fel nem fekszik a fém támaszra. Ezután távolítsa el mindkét L-csapot, és eressze le a hidraulikahengert szállítási helyzetbe oly módon, hogy lenyomja mindkét vissza-futó kengyelt.

A haladás alatt ügyeljen, hogy legyen elegendő helye manöverezéshez, pl. fordulásnál, parkolásnál és ke-reszteződésekben.

A szállítás előtt ellenőrizze, hogy a tűzifa hasító szabályszerűen és biztonságosan a meghajtó járművön rögzítve legyen és a csuklós tengelyt leszerelte.

A tűzifa-hasítót soha ne szállítsa úgy, hogy csatlakoztatva van rá a csuklós tengely meghajtása.

Ügyeljen arra, hogy a tűzifa hasító elég magasra legyen emelve, hogy a szállítás közbeni akadályokat elkerülje.

14. Tárolás

Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a készüléket és tartozékait. Az optimális tárolási hömérséklet 5 °C és 30 °C között van.

A szerszámot az eredeti csomagolásában tárolja. Letakarással védje a szerszámot a portól és a nedves- ségtől. A kezelési útmutatót a szerszám mellett tárolja.

15. Karbantartás

Figyelem!

Minden karbantartási munkálat előtt húzza ki a hálózati csatlakozódugót. Ügyeljen arra, hogy a csuklós tengely ne legyen a meghajtó jármüre csatlakoztatva.

Mikor kell elvégezni az olajcserét?

Az első olajcserét 50 üzemóra elteltével, majd utána 250 üzemóránként.

Olajcsere (18. ábra)

A tüzifahasító gépet kissé megemelt alapra (pl. Euro raklapra) állítsa. Helyezzen megfelelő térfogatú (min. 30 liter) edényt a hasítóoszlopon kialakított olajlee-resztő csavar alá.

Nyissa ki az olajleeresztő csavart, és óvatosan hagyja az olajat az edénybe folyni.

Nyissa ki a betöltőcsavart a hasítóoszlop felső részénél, hogy az olaj jobban folyjon.

A tömítéssel együtt helyezze vissza a leeresztő csavart, és szorosan húzza meg.

Töltsön be új hidraulikaolajat. (tartalom: lásd a Műszaki adatokat), és a nívópálcával ellenőrizze az olajszintet.

Olajcsere után többször egymás után működtesse a tűzifa-hasítót, mielőtt tényleges hasítást végezne vele.

Figyelem! Az olajtartályba ne kerüljön szennyezett rész.

Ártalmatlanítsa szabályszerűen a keletkezett fá- radt olajat a helyi hulladékolaj-gyűjtőhelyen. A hulladékolajat tilos a földre ereszteni vagy a töb- bi hulladékkal keverni.

HLP 32 sorozatú olajok használatát javasoljuk.

Hajtómüolaj cseréje (20. ábra)

A meghajtót a gyárban SAE90 meghajtóolajjal töltötték meg. A meghajtóolajat az első 50 üzemóra után cserélje le a megadottak szerinti friss olajra.

A következő olajcsere 250 üzemóra elteltével vagy hat hónap múlva esedékes, attól függ, mi telik el előbb.

1. Szerelj le a csuklós tengely védőfejet és állítson elég nagy tartályt a hajtómű alá.
2. Először oldja ki az olajleeresztő csavart (19), majd az olajbetöltő nyílást (17), és eressze le teljesen az olajat.
3. Zárja vissza az olajleeresztő csavart újra cserélt tömítéssel, és töltsön be friss SAE90 hajtóműolajat tölcsér segítségével a betöltő nyíláson keresztül, amíg az olaj majdnem ellepi a kémlelőablak (18) alsó szegélyét.

Vizsgálja meg az olajszintet 8 óránként. Az olajszint akkor megfelelő, ha a kémlelőablak alsó szegélyét (18) majdnem ellepi az olaj.

Hidraulikaberendezés

A hidraulikaberendezés egy zárt, olajtartállyal, olajszivattyúval és vezérlőszeleppel rendelkező rendszer.

A gyárban teljesen összeszerelt rendszert nem szabad módosítani vagy manipulálni.

Rendszeresen ellenőrizze az olajszintet.

Ha túl alacsony az olajszint, károsodhat az olajszivattyú,

Rendszeresen ellenőrizze a hidraulikus csatlakozások és csavarkötések tömítettségét – adott esetben húzza után öket.

Csatlakoztatások és javítások

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

Ha kérdése van, kérjük, adja meg az alábbi adatokat:

• A motor áramneme
  • A gép típustáblájának adatai
  • A motor típustáblájának adatai

Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopás-nak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: hasítóék, hidraulikaolaj, hajtómű- olaj

* nem feltétlenül tartoznak a szállított elemek közé!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

16. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahasznosíthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektiven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.

• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

• Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
• Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
• Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
• A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

17. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
Nem indul a hidraulikus szivattyú	Nincs tápfeszültség Ellenőrizze, hogy	van-e tápellátás a vezetékekben
	Kikapcsolt a motor termokapcsolója Kapcsolja vissza a motorház belsejében lévő hőkapcsolót
Az oszlop nem mozog lefelé Al	acsony olajszint Ellenőrizze az olajszintet, és töltse után az olajat
	Az egyik kar nincs csatlakoztatva Ellenőrizze a karok rögzítését
	Szennyeződés a sínekben Tisztítsa meg az oszlopot
Elindul a motor, de az oszlop nem mozog lefelé	Váltakozó áram esetén helytelen a motor forgásiránya	Ellenőrizze és állítsa át a motor forgásirányát

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket,

hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
