Tipo di prodotto	Spaccalegna idraulico (ripartitore)
Marca	Scheppach
Modello	HL3000GM
Dimensioni (L x l x h)	1540 x 1140 x 2520 mm
Peso	373 kg
Alimentazione	Motore elettrico trifase 400 V~ / 50 Hz o albero di trasmissione (presa di forza, 540 giri/min)
Potenza assorbita (P1)	5500 W
Potenza di uscita (P2)	4500 W
Forza di spacco max.	30 t
Corsa del cilindro	948 mm
Velocità di avanzamento	12,5 cm/s
Velocità di ritorno	6,7 cm/s
Lunghezza legno ammissibile	560 - 1100 mm
Diametro legno ammissibile	100 - 400 mm
Capacità serbatoio olio	30 l
Modalità di funzionamento	S6 40% (funzionamento periodico ininterrotto)
Livello di pressione sonora (L_pA)	55 dB (incertezza 3 dB)
Livello di potenza sonora (L_WA)	75 dB (incertezza 3 dB)
Sicurezza	Comando a due mani, protezione contro riavvio, arresto automatico in caso di interruzione
Manutenzione	Cambio olio idraulico ogni 250 h, olio di trasmissione ogni 250 h o 6 mesi
Garanzia	Legale (difetti di materiale o lavorazione)

Domande frequenti - HL3000GM SCHEPPACH

Che tipo di olio idraulico utilizzare?

Utilizzare un olio idraulico della serie HLP 32. La capacità del serbatoio è di 30 litri.

Come scaricare l'olio idraulico?

Posizionare la macchina su un supporto rialzato, aprire la vite di scarico sotto la colonna di spacco, raccogliere l'olio in un contenitore di almeno 30 litri, quindi richiudere con una guarnizione nuova. Riempire con olio nuovo e controllare il livello.

Qual è la lunghezza massima dei tronchi?

La lunghezza massima dei tronchi è di 110 cm (1100 mm). La lunghezza minima è di 56 cm (560 mm).

Si può spaccare il legno orizzontalmente?

No, la macchina è progettata solo per spacco verticale nel senso delle fibre. Non spaccare mai in orizzontale o in senso contrario alla fibratura.

Cosa fare se lo spaccalegna non scende?

Controllare il livello dell'olio, il fissaggio delle leve di comando e la pulizia delle guide della colonna. Se il problema persiste, controllare il senso di rotazione del motore (trifase) con l'invertitore di fasi.

Come trasportare lo spaccalegna?

Utilizzare l'attacco a tre punti del trattore. Prima del trasporto, abbassare la zeppa di spacco sul supporto, rimuovere i perni a L e abbassare il cilindro in posizione di trasporto. Smontare l'albero di trasmissione.

Quali dispositivi di protezione indossare?

Indossare guanti da lavoro, scarpe di sicurezza, occhiali di protezione e protezione per l'udito (se il rumore supera 85 dB). Utilizzare anche un casco di protezione.

Come cambiare il senso di rotazione del motore?

Girare l'unità di inversione dei poli nella presa dell'apparecchio per invertire il senso di rotazione. Non far mai girare il motore nel senso sbagliato, altrimenti si distruggerebbe la pompa.

A cosa serve la vite di sfiato?

Prima della messa in servizio, allentare la vite di riempimento (vite di sfiato) di circa 2 giri per permettere all'aria di fuoriuscire. Non dimenticare di richiuderla prima del trasporto.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio e gli accessori sono disponibili presso il servizio post-vendita Scheppach. Scansionare il codice QR sulla home page per accedere al negozio online.

MANUALE UTENTE HL3000GM SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Leggere il manuale prima della messa in funzione
	Utilizzare scarpe antinfortunistiche
	Utilizzare guanti da lavoro
	Utilizzare otoprotettori e occhiali protettivi
	Utilizzare un elmetto di sicurezza
	Divieto di fumare nell'area di lavoro
	Non fare scorrere olio idraulico sul fondo
	Mantenere in ordine la zona di lavoro! Il disordine può causare incidenti!
	Smaltire l'olio esausto correttamente (presso il punto di raccolta degli oli usati in loco). È vietato scaricare l'olio usato sul fondo o insieme ai rifiuti.
	Non rimuovere i tronchi inceppati con le mani.
	È vietato rimuovere o modificare i dispositivi di sicurezza e protezione.
	Attenzione! Prima di effettuare lavori di pulizia, manutenzione o riparazione, arrestare il motore e rimuovere la spina elettrica.

		Pericolo di taglio e di schiacciamento; non toccare mai le aree pericolose mentre il fendi-toio si muove.
		Alta tensione, pericolo di vita!
		La macchina può essere utilizzata solo da una persona!
		Prima dell'inizio del lavoro allentare di circa 2 giri la vite di sfiato. Chiudere prima del trasporto.
		Cautela! Attrezzi in movimento!
		Non trasportare l'apparecchio in orizzontale!
		Vietato l'accesso ai non autorizzati
		Due velocità di lavoro:1. bassa velocità e completa forza di taglio2. alta velocità e ridotta forza di taglio
△Attenzione!		Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo
		Il prodotto è conforme alle direttive europee in vigore.
		Il prodotto è conforme alle direttive serbe in vigore.

Indice:

1. Introduzione....47
2. Descrizione dell'apparecchio 47
3. Ambito della fornitura 47
4. Impiego conforme alla destinazione d'uso 47
5. Indicazioni di sicurezza generali 48
6. Ulteriori indicazioni di sicurezza....48
7. Dati tecnici....49
8. Disimballaggio 49
9. Allestimento / Prima della messa in funzione.... 49
10. Messa in funzione 50
11. Allacciamento elettrico 52
12. Pulizia....53
13. Trasporto 53
14. Stoccaggio....53
15. Manutenzione....53
16. Smaltimento e riciclaggio 54
17. Risoluzione dei guasti 55
18. Dichiarazione di conformità.... 295

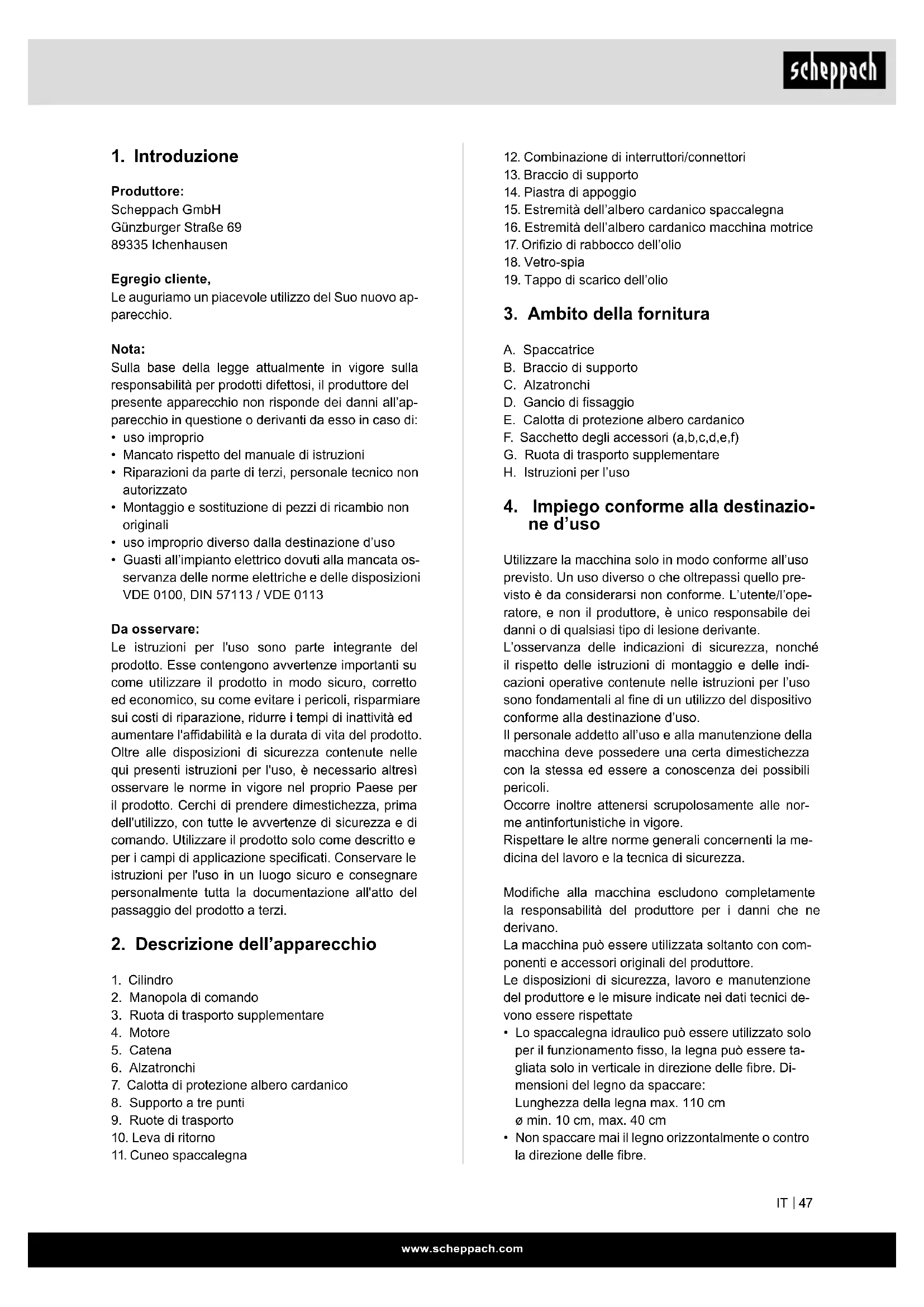

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Nota:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• uso improprio
• Mancato rispetto del manuale di istruzioni
• Riparazioni da parte di terzi, personale tecnico non autorizzato
• Montaggio e sostituzione di pezzi di ricambio non originali
• uso improprio diverso dalla destinazione d'uso
• Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto. Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto. Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.

2. Descrizione dell'apparecchio

1. Cilindro
2. Manopola di comando
3. Ruota di trasporto supplementare
4. Motore
5. Catena
6. Alzatronchi
7. Calotta di protezione albero cardanico
8. Supporto a tre punti
9. Ruote di trasporto
10. Leva di ritorno

11. Cuneo spaccalegna

12. Combinazione di interruttori/connettori

13. Braccio di supporto
14. Piastra di appoggio
15. Estremità dell'albero cardanico spaccalegna
16. Estremità dell'albero cardanico macchina motrice
17. Orifizio di rabbocco dell'olio
18. Vetro-spia
19. Tappo di scarico dell'olio

3. Ambito della fornitura

A. Spaccatrice
B. Braccio di supporto
C. Alzatronchi
D. Gancio di fissaggio
E. Calotta di protezione albero cardanico
F. Sacchetto degli accessori (a,b,c,d,e,f)
G. Ruota di trasporto supplementare
H. Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Il personale addetto all'uso e alla manutenzione della macchina deve possedere una certa dimestichezza con la stessa ed essere a conoscenza dei possibili pericoli.

Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore.

Rispettare le altre norme generali concernenti la medicina del lavoro e la tecnica di sicurezza.

Modifiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne derivano.

La macchina può essere utilizzata soltanto con componenti e accessori originali del produttore.

Le disposizioni di sicurezza, lavoro e manutenzione del produttore e le misure indicate nei dati tecnici devono essere rispettate

- Lo spaccalegna idraulico può essere utilizzato solo per il funzionamento fisso, la legna può essere tagliata solo in verticale in direzione delle fibre. Dimensioni del legno da spaccare:

Lunghezza della legna max. 110 cm ø min. 10 cm, max. 40 cm

- Non spaccare mai il legno orizzontalmente o contro la direzione delle fibre.

• Le disposizioni di sicurezza, lavoro e manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.
• Le disposizioni antinfortunistiche pertinenti e le altre regole tecniche di sicurezza generalmente riconosciute devono essere rispettate.
• La macchina può essere utilizzata, sottoposta a manutenzione o riparata soltanto da persone che hanno familiarità con essa e sono state istruite sui pericoli. Modifiche arbitrarie alla macchina escludono la responsabilità del fabbricante per i danni che ne derivano.
• La macchina può essere utilizzata soltanto con accessori e utensili originali del produttore.
• Qualsiasi uso diverso risulta non conforme alla destinazione d'uso. Il produttore non si assume alcuna responsabilità per i danni risultanti da tale uso. Il rischio e esclusivamente a carico dell'utilizzatore.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza generali

AVVISO: Quando si utilizzano attrezzi elettrici, seguire le precauzioni di sicurezza di base riportate di seguito per ridurre il rischio di incendio, scarica elettrica e lesioni personali. Leggere tutte le istruzioni prima di iniziare a lavorare con questo attrezzo.

• Osservare tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sulla macchina.
• Mantenere leggibili tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sulla macchina.
• Non è consentito smontare o rendere inutilizzabili i dispositivi di sicurezza presenti sulla macchina.
• Non è consentito smontare o rendere inutilizzabili i dispositivi di sicurezza presenti sulla macchina.
• Controllare i cavi di alimentazione. Non utilizzare cavi difettosi.
• Prima della messa in funzione, controllare il corretto funzionamento del comando a due mani.
• L'operatore deve avere almeno 18 anni. Gli apprendisti devono avere almeno 16 anni, ma possono lavorare alla macchina solo sotto la sorveglianza di un'altra persona.
• Mentre si lavora indossare dei guanti da lavoro.
• Cautela durante il lavoro: Pericolo di lesioni alle dita e alle mani dovuto all'utensile spaccatore.
• Quando si spaccano pezzi pesanti o poco maneggevoli, utilizzare degli ausili adeguati per sostenerli.

• Eseguire i lavori di trasformazione, installazione e pulizia, allo stesso modo di quelli di manutenzione e di risoluzione dei guasti solo a motore spento. Scollegare la spina elettrica!

• L'installazione, le riparazioni e gli interventi di manutenzione all'impianto elettrico possono essere eseguiti esclusivamente da personale specializzato.

• Una volta terminati gli interventi di riparazione e manutenzione, rimontare immediatamente tutti i dispositivi di sicurezza e protezione.
• Quando si abbandona la postazione di lavoro, spegnere il motore. Scollegare la spina elettrica!

6. Ulteriori indicazioni di sicurezza

• Lo spaccalegna per legna da catasta può essere utilizzato solo da una singola persona.
• Indossare dispositivi di protezione (occhiali protettivi/visiera, guanti, otoprotettori, scarpe antinfortunistiche) per proteggersi da potenziali lesioni.
• Non spaccare mai i rami, che contengono chiodi o altri oggetti.
• La legna già spaccata e i trucioli di legno creano una zona di lavoro pericolosa. Sussiste il pericolo di inciampo, scivolamento o caduta. Mantenere l'area di lavoro sempre in ordine.
• Non mettere mai le mani su parti in movimento della macchina quando la stessa è accesa.
• Spaccare solo legna con una lunghezza massima di 110 cm.

Avviso! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

Rischi residui

La macchina è stata costruita secondo tecnologie all'avanguardia e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni per dita e mani a causa dell'uten- sile da taglio in caso di guida impropria o appoggio non corretto del legno.
• Lesioni dovute al lancio di pezzi da lavorare in caso di supporto o guida impropri.
• Pericolo di natura elettrica a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettano complessivamente le indicazioni di sicurezza e l'utilizzo conforme nonché il manuale di istruzioni.

• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.

• Prima di eseguire lavori di regolazione o manutenzione, rilasciare il pulsante di avvio e staccare la spina elettrica dalla presa di corrente.

• Evitare le messe in funzione accidentali della macchina: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione.
• Utilizzare l'attrezzo raccomandato nelle presenti istruzioni per l'uso. In questo modo potrete ottenere le prestazioni ottimali della vostra macchina.
• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.

7. Dati tecnici

	HL2200GM	HL3000GM
Azionamento	Albero cardanico + Motore elettronico
Motore	400 V~ / 50 Hz
Potenza assorbita P1	5100 W	5500 W
Potenza resa P2	4000 W	4500 W
Modalità operativa	S6 40%
Velocità prese di forza / motore	540 min ^-1 1400 min ^-1
Invertitore di fase	sì
Dimensioni Lung. x Larg. x H	1540 x 1140 x 2520 mm
Lunghezza legna min./max.	560 - 1100 mm
Diametro del legno min./max.	100 - 400 mm
Potenza max.	22 t	30 t
Corsa cilindro	948 mm
Velocità di avanza-mento	10,5 cm/s	12,5 cm/s
Velocità di ritorno	7,5 cm/s	6,7 cm/s
Quantità di olio	24 l	30 l
Peso	319 kg	373 kg

Con riserva di modifiche tecniche!

Rumori

⚠ Avviso: Il rumore può avere un grave impatto sulla salute. In caso di rumore della macchina superiore a 85 dB, usare cuffie auricolari di protezione adeguate.

Valori caratteristici delle emissioni sonore

Livello di potenza acustica L_WA	75 dB
Livello di pressione acustica L_pA	55 dB
Incertezza K_WA/pA	3 dB

*Modalità operativa S6 40%, funzionamento periodico ininterrotto. Il funzionamento è dato da un tempo di avviamento, un tempo a carico costante e un tempo di inattività. La durata del ciclo è di 10 min, il relativo fattore di servizio è pari al 40% della durata del ciclo.

Forza di compressione:

Il livello di potenza della pompa idraulica integrata può raggiungere per breve tempo un livello di pressione per una forza di spaccatura di max. 22/30 tonnellate. Nell'impostazione di base, gli spaccalegna idraulici vengono regolati in fabbrica ad un livello di potenza più basso del 10% ca. Per ragioni di sicurezza, le impostazioni di base non devono essere modificate dall'utente.

Si prega di notare che le condizioni esterne, come la temperatura di esercizio e ambiente, la pressione dell'aria e l'umidità, possono influenzare la viscosità dell'olio idraulico. Inoltre, le tolleranze di errore e gli errori di manutenzione possono compromettere il livello di pressione raggiungibile.

8. Disimballaggio

Aprire l'imballaggio ed estrarre con cautela l'apparecchio.

Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti). Controllare se il contenuto della fornitura è completo.

Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.

Ove possibile, conservare l'imballaggio fino alla sca- denza della garanzia.

Prima dell'impiego familiarizzare con l'apparecchio con l'ausilio delle istruzioni per l'uso.

Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.

In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

ATTENZIONE!

L'apparecchio e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Allestimento / Prima della messa in funzione

9.1 Montaggio del perno a tre punti (sacchetto degli accessori A) (fig. 3)

Inserire il perno filettato nei fori previsti e fissare dall'altro lato mediante un dado M22.

9.2 Montaggio della calotta di protezione dell'albero cardanico (7) (Sacchetto degli accessori B) (fig. 4)

Posizionare la calotta di protezione dell'albero cardanico sul perno filettato che sporge sull'albero cardanico e fissarla con entrambi i dadi M10.

9.3 Portare la spaccatrice in posizione di lavoro (Sacchetto degli accessori C) (fig. 5 + 6)

Collegare la spaccatrice alla rete elettrica. Prestare attenzione al senso di direzione del motore. Abbassare entrambe le maniglie di comando finché il cilindro si innesta nella guida. Inserire entrambi i perni a L (C) per fissare il cilindro allo spaccalegna. Inserire i perni a L nei fermi a molla. Quindi portare il fenditoio nella posizione più alta e rimuovere i supporti.

Conservare bene i supporti poiché sono necessari per ogni trasporto della spaccatrice.

9.4 Montaggio del braccio di supporto (13) (Sacchetto degli accessori D) (fig. 7)

Fissare il braccio di supporto con una vite a testa esagonale M10x40, due rondelle piane e un dado.

9.5 Montaggio del gancio di fissaggio (D) (Sacchetto degli accessori E) (fig. 8)

Fissare il gancio di fissaggio sul telaio con 2 viti a testa esagonale e 2 dadi.

9.6 Montaggio dell'alzatronichi (sacchetto degli accessori F) (fig. 9)

Fissare l'alzatronchi sulla stecca di appoggio con una vite a testa esagonale M16x100. Agganciare la catena alla lama di taglio.

Montaggio della ruota di trasporto supplementare (fig. 10)

Montare la ruota di trasporto come mostrato in Fig. 10. Fissare la ruota nel foro superiore con il perno di arresto (10a), se si lavora con la spaccatrice. Fissare la ruota nel foro inferiore durante il trasporto.

ATTENZIONE!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

10. Messa in funzione

Accertarsi che la macchina sia montata al completo e nel rispetto delle norme. Prima di ogni impiego controllare:

• Controllare che i cavi di collegamento non presentino difetti (crepe, tagli o simili),
• Verificare la presenza di danni sulla macchina,
• Se tutte le viti sono serrate bene,
• se l'impianto idraulico ha perdite e
• il livello dell'olio

Controllare il livello dell'olio (Fig. 13)

L'impianto idraulico è un sistema chiuso con serbatoio dell'olio, pompa dell'olio e valvola di controllo. Verificare regolarmente il livello dell'olio prima di ogni messa in funzione. Un livello dell'olio troppo basso può danneggiare la pompa. Il livello dell'olio deve trovarsi entro la marcatura centrale sull'astina dell'olio. La colonna di taglio deve essere rientrata prima della verifica, la macchina deve essere in posizione piana. Inserire completamente ruotando l'astina dell'olio per misurare il livello dell'olio.

Motore elettrico

Controllare il senso di direzione del motore. Quando il braccio della spaccatrice non si trova nella posizione superiore, portare la lama di taglio nella posizione superiore con la staffa di ritorno o la maniglia. Quando il braccio della spaccatrice si trova già nella posizione superiore, attivare il meccanismo di spaccatura, muovendo entrambe le leve verso il basso. In questo modo il braccio della spaccatrice si muoverà verso il basso. Nel caso in cui la lama di taglio non dovesse spostarsi muovendo la maniglia o la staffa di ritorno, spegnere immediatamente la macchina. Ruotare l'invertitore di polarità nell'unità d'innesto (Fig. 11 + 12) per cambiare il senso di rotazione del motore.

Non far girare mai il motore nel senso di rotazione errato! Ciò porta immancabilmente al degrado del sistema pompa e per questo non può essere accettata alcuna rivendicazione in garanzia.

Controllo di funzionamento

Prima di ogni utilizzo si deve effettuare una verifica del funzionamento.

Azione:
Risultato:

Spingere verso il basso entrambe le impugnature.	Il fenditoio si abbassa, fino a circa 20 cm sopra il banco.
Rilasciare una maniglia alla volta	Il fenditoio rimane fermo nella posizione scelta.

Attenzione!

Prima della messa in funzione allentare vite di ri-empimento (Fig. 19).

Non dimenticare mai di allentare la vite di riempimento!

In caso contrario l'aria che si trova nel sistema sarebbe continuamente compressa e scaricata, con la conseguenza che le guarnizioni del circuito idraulico sarebbero danneggiate e lo spaccalegna non sarebbe più utilizzabile. In questo caso il venditore, nonché il produttore, prende le distanze da qualsiasi richiesta di prestazioni in garanzia.

Accensione/Spegnimento (12)

Premere il pulsante verde per l'accensione.

Premere il pulsante rosso per lo spegnimento.

Nota: Prima di ogni uso, verificare la funzione dell'unità di accensione-spegnimento, accendendola e spegnendola una volta.

Sicurezza contro il riavvio automatico in caso di interruzione di corrente (interruttore di minima tensione)

In caso di interruzione di corrente, di rimozione involontaria della spina oppure di un fusibile difettoso, l'apparecchio si spegne in automatico. Per la riaccensione, premere di nuovo il pulsante verde sull'unità di commutazione.

Albero cardanico

• Prima del collegamento della macchina all'attacco a tre punti della macchina motrice, accertarsi che il peso della macchina sia idoneo per la macchina motrice. Il peso della macchina si può rilevare dalla targhetta identificativa del produttore.
• L'albero cardanico deve essere collegato solo quando il motore del trattore è spento.
• Utilizzare esclusivamente alberi cardanici ammessi e idonei per l'utilizzo con lo spaccalegna. L'albero cardanico deve inoltre essere dotato di tutti i dispositivi di sicurezza che si devono trovare in buono stato.
• Non sostare nelle vicinanze dell'albero cardanico quando questo è in funzione.
• Accertarsi che il numero di giri del trattore non superi il numero indicato sulla targhetta identificativa, max 540 giri/min.
• Prima di lavori di manutenzione o quando il coltello divisore si blocca, staccare in primo luogo la macchina dal trattore, quindi disattivare il trattore.

Agganciare la spaccatrice alla macchina motrice (Fig. 13 + 14)

1. Avvicinare la macchina motrice in retromarcia allo spaccalegna. Posizionare i bracci di supporto inferiori abbastanza vicini ai perni di supporto dello spaccalegna.
2. Tirare il freno di stazionamento della macchina motrice e spegnere il motore. Bloccare le ruote posteriori su entrambi i lati con dei cunei o altri oggetti idonei.
3. Rimuovere la protezione antipolvere (1) e collegarla alla calotta di protezione dell'albero motore (2).
4. Abbassare i bracci di supporto inferiori sui perni di supporto dello spaccalegna e fissarli con perni di sicurezza. (3)
5. Posizionare il braccio di supporto superiore nel supporto e allinearlo con i fori del supporto. Inserire il perno di aggancio per bloccare il braccio di supporto superiore.

- L'estremità dell'albero cardanico del riduttore ha un diametro di 34,8 mm e un attacco con 6 denti (categoria standard 1 presa di forza - PTO).

1. Spingere l'albero di trasmissione cardanico median- te l'estremità dell'albero cardanico sul riduttore e sulla macchina motrice. Premere i perni a molla che si trovano su entrambe le estremità dell'albero di tra- mismissione dell'albero cardanico. Spingere l'albero di trasmissione ancora sulle estremità dell'albero car- danico finché i perni a molla scattano fuori e si inne- stano nei denti delle estremità dell'albero cardanico.
2. Orientare l'albero cardanico Visti da sopra e dal lato dell'albero, le estremità dell'albero cardanico sullo spaccalegna (15) e le estremità dell'albero cardanico sulla macchina motrice (16) devono essere orientate in parallelo. Gli angoli del giunto dell'albero cardanico (α) devono essere quanto più piccoli possibile.
3. Fissare la catena di sicurezza della trasmissione dell'albero cardanico su una parte fissa dello spaccalegna e della macchina motrice, per evitare che il dispositivo di protezione ruoti.

Controllare la direzione di avanzamento dell'albero cardanico della macchina motrice. Quando il braccio della spaccatrice non si trova nella posizione superiore, portare la lama di taglio nella posizione superiore con la staffa di ritorno o la maniglia.

Quando il braccio della spaccatrice si trova già nella posizione superiore, attivare il meccanismo di spaccatura, muovendo entrambe le leve verso il basso. In questo modo il braccio della spaccatrice si muoverà verso il basso. Nel caso in cui la lama di taglio non dovesse spostarsi muovendo la maniglia o la staffa di ritorno, bloccare la trasmissione dell'albero cardanico e modificare il relativo senso di rotazione.

Non fare mai andare la trasmissione dell'albero cardanico nel senso di rotazione errato! Ciò porta immancabilmente al degrado del sistema pompa e per questo non può essere accettata alcuna rivendicazione in garanzia.

Utilizzo del braccio di protezione (Fig. 15)

Il braccio di protezione può essere regolato in altezza a diversi livelli, ognuno in base alla lunghezza del legno.

Spaccatura (fig. 16, 17)

- In caso di temperature esterne inferiori a 5°C, far funzionare la macchina a vuoto per ca. cinque minuti, in modo che l'impianto idraulico raggiunga la propria temperatura d'esercizio. Il legno in posizione sotto la lama di taglio

Attenzione: La lama di taglio è molto affilata. Pericolo di lesioni!

- Quando si premono verso il basso entrambe le leve di comando, la lama di taglio si sposta verso il basso e spacca il legno.

• Spaccare solo legno segato longitudinalmente.
• Spaccare la lagna in verticale.
• Non tagliare mai in direzione orizzontale o trasversalmente rispetto alla direzione della fibra!
• Durante il taglio del legno indossare guanti e scarpe antinfortunistiche.
• In caso di legno estremamente distorto, iniziare a tagliare il ceppo dal bordo.

Attenzione: Durante il taglio, alcuni legni potrebbero essere sottoposti a forte tensione e lacerarsi repentinamente.

- Estrarre il legno incastrato in direzione contraria al taglio o estrarlo portando il cuneo spaccalegna verso l'alto. △ Avviso: Pericolo di schiacciamento per dita e mani!

Funzionamento dell'alzatronchi (6)

Indicazioni generali sul sollevatore tronchi

• Per motivi di sicurezza, la catena del sollevatore tronchi deve essere agganciata alla lama di taglio solo con l'ultimo elemento.
• Assicurarsi che nessuna persona sosti nell'area di lavoro dell'alzatronchi

Funzionamento del sollevatore tronchi

• Allentare il gancio di ritenzione del sollevatore tronchi in modo che il tubo di sollevamento possa muoversi liberamente.
• Portare la lama di taglio verso il basso finché il tubo di sollevamento del sollevatore tronchi poggia completamente sul pavimento.
• In questa posizione si può far rotolare il tronco da tagliare sul tubo di sollevamento. (Il tronco deve trovarsi nell'area compresa tra i due punti di fissaggio)
• Premere la staffa di ritorno verso il basso e lasciare che il fenditoio si muova verso l'alto.

(Cautela! Non sostare nella zona di lavoro del sollevatore tronchi! Pericolo di lesioni!)

• Ora orientare il tronco, premerlo contro il perno di blocco e la relativa colonna.
  (vedere: Istruzioni di lavoro)
• Quindi rimuovere il legno tagliato e portare il coltello divisore e il sollevatore tronchi di nuovo verso il basso.
• Ora si può far rotolare un nuovo tronco sul sollevatore tronchi.

Riposizionamento dell'alzatronchi.

In caso di inutilizzo dell'alzatronchi, questo viene utilizzato come secondo braccio di protezione. Per fare questo il braccio viene posizionato in alto finché non si innesta nel gancio di fissaggio.

Posizione di trasporto del sollevatore tronchi

Portare il sollevatore tronchi manualmente verso l'alto finché si innesta.

Rispettare queste istruzioni per garantire un lavoro veloce e sicuro

11. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete lato cliente e il cavo di pro-lunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H07RN.

La designazione del tipo deve essere stampata sul cavo di collegamento.

In caso di motore a corrente alternata monofase si consiglia, per macchine con un'elevata corrente di avviamento (a partire da 3000 Watt), di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

Motore trifase 400 V\~ / 50 Hz

Tensione di rete 400 V\~ / 50 Hz.

L'allacciamento alla rete e il cordone di prolunga devono essere a 5 fili = 3 P + N + SL. - (3/N/PE).

I cordoni di prolunga devono avere una sezione minima di almeno 1,5 mm².

L'allacciamento alla rete viene protetto con un massimo di 16 A.

Quando si effettua l'allacciamento alla rete o si cambia luogo, occorre controllare la direzione di rotazione. All'occorrenza, occorre cambiare la polarità. Ruotare il dispositivo di inversione di polarità nella presa dell'apparecchio.

12. Pulizia

Attenzione!

Prima di tutti gli interventi di pulizia staccare la spina elettrica.

Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.

Di quando in quando asportare con un panno trucioli e polvere dalla macchina.

Pulire regolarmente l'apparecchio con un panno umido e del sapone molle. Non impiegare detergenti o solventi; questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.

13. Trasporto

Lo spaccalegna può essere trasportato facilmente con l'aiuto di un dispositivo per fissaggio a 3 punti sulla macchina motrice.

Prima di trasportare lo spaccalegna, portarlo in posizione di trasporto. Inoltre spostate il cuneo spaccalegna verso il basso, finché questo poggia sui supporti di metallo. Poi rimuovere entrambi i perni a L e portare verso il basso il cilindro idraulico in posizione di trasporto, mentre si preme la staffa di ritorno verso il basso.

Durante lo spostamento fare attenzione che vi sia un sufficiente spazio di manovra, ad es. in caso di inversione, di parcheggio o agli incroci.

Prima del trasporto accertarsi che lo spaccalegna sia fissato alla macchina motrice in modo corretto e sicuro e che l'albero cardanico sia smontato.

Non trasportare mai lo spaccalegna con l'albero cardanico collegato.

Fare attenzione che lo spaccalegna sia sollevato in modo sufficiente per evitare ostacoli durante il trasporto.

14. Stoccaggio

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Conservare l'attrezzo nel suo imballaggio originale.

Coprire l'attrezzo per proteggerlo da polvere o umidità.

Conservare le istruzioni per l'uso nei pressi dell'attrezzo.

15. Manutenzione

Attenzione!

Scollegare la spina elettrica prima di ogni intervento di manutenzione. Assicurarsi che l'albero cardanico non sia collegato alla macchina motrice.

Quando cambio l'olio?

Primo cambio dell'olio dopo 50 ore di servizio, poi sempre ogni 250 ore di servizio.

Cambio dell'olio (Fig. 18)

Posizionare lo spaccalegna su un supporto leggermente rialzata (ad es. europallet). Posizionare un recipiente di dimensioni adeguate (min. 30 litri) sotto il tappo di scarico della colonna spaccalegna.

Aprire il tappo di scarico e far scaricare l'olio nel recipiente.

Aprire la vite di riempimento nella parte superiore della colonna spaccalegna, affinché l'olio possa defluire meglio.

Riapplicare il tappo di scarico con la guarnizione e stringere bene.

Versare nuovo olio idraulico. (Contenuto: vedere dati tecnici) e controllare il livello dell'olio con l'astina dell'olio.

Dopo il cambio dell'olio azionare più volte lo spacca- legna, senza eseguire effettivamente il taglio.

Attenzione! Nel recipiente dell'olio non devono penetrare particelle di sporco.

Smaltire in modo regolare l'olio esausto nei punti di racconta locali di olio usato. È vietato disperde-re olio usato sul suolo o insieme ai rifiuti urbani.

Consigliamo di utilizzare oli della serie HLP 32.

Cambio dell'olio per ingranaggi (Fig. 20)

Il riduttore è riempito in fabbrica con olio SAE90.

Dopo le prime 50 ore di esercizio scaricare l'olio ingranaggi e sostituirlo, come indicato, con olio nuovo.

I successivi cambi dell'olio devono avvenire ogni 250 ore di esercizio o ogni sei mesi, secondo ciò che avviene prima.

1. Smontare la calotta di protezione dell'albero cardanico e posizionare un recipiente sufficientemente grande sotto il riduttore.
2. Aprire prima la vite di scarico dell'olio (19) e poi l'apertura di riempimento dell'olio (17) e scaricare completamente l'olio.
3. Chiudere la vite di scarico dell'olio con una nuova guarnizione e inserire nell'apertura di riempimento dell'olio il nuovo olio per ingranaggi SAE90 con l'aiuto di un imbuto, finché il bordo inferiore del vetro-spia (18) è quasi ricoperto di olio.

Verificare il livello dell'olio ogni 8 ore. Il livello dell'olio è corretto quando il bordo inferiore del vetro-spia (18)

è quasi ricoperto di olio.

Impianto idraulico

L'impianto idraulico è un sistema chiuso con serbatoio dell'olio, pompa dell'olio e valvola di controllo.

Il sistema reso completo in fabbrica non deve essere modificato o manipolato.

Controllare regolarmente il livello dell'olio.

Un livello dell'olio troppo basso danneggia la pompa dell'olio,

Controllare regolarmente che i collegamenti idraulici e i collegamenti a vite non presentino perdite - se necessario, serrarli.

Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Cuneo spaccalegna, olio idraulico, olio per ingranaggi

* non necessariamente compreso nel contenuto della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

16. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

- Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:
• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)
• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.
• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
• Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

17. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Azione correttiva
La pompa idraulico non si mette in moto	La tensione è assente Controllare se ai cavi arriva corrente
	Il termointerruttore del motore si è spento	Riattivare il termointerruttore nell'area interna dell'alloggiamento del motore
La colonna non si muove verso il basso	Livello dell'olio basso Controllare e rabboccare il livello dell'olio
	Una delle leve non è collegata Controllare il fissaggio delle leva
	Sporco nelle guide Pulire la colonna
Il motore si avvia, ma la colonna non si muove verso il basso	Senso di rotazione errato del motore con corrente trifase	Controllare e cambiare il senso di rotazione del motore

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
