Tipo di prodotto	Spaccalegna idraulico verticale
Marca	Scheppach
Modello	HL1450
Tensione di alimentazione	400 V / 50 Hz trifase
Potenza assorbita (P1)	4300 W
Potenza erogata (P2)	3400 W
Forza di spacco	14 tonnellate
Lunghezza massima del legno	106 cm
Diametro del legno	da 10 a 40 cm
Corsa del cilindro	860 mm
Velocità di discesa	9 cm/s
Velocità di risalita	6 cm/s
Capacità olio idraulico	10 litri
Peso netto	208 kg
Dimensioni (L x P x A)	1040 x 1000 x 2400 mm
Tipo di motore	Elettrico trifase
Regime motore	1400 min⁻¹
Funzionamento	S6 40%
Invertitore di fase	Sì
Sicurezza	Comando bi-manuale, protezione anti-riavvio
Manutenzione	Cambio olio ogni 250 ore
Parti di usura	Cuneo di spacco, olio idraulico
Accessori inclusi	Utensile di sollevamento, braccio di supporto, artiglio di fissaggio, ruote di trasporto

Domande frequenti - HL1450 SCHEPPACH

Come cambiare il senso di rotazione del motore?

Utilizzare l'invertitore di fase situato sulla spina di alimentazione (Fig. 11). Ruotarlo per invertire il senso. Non far funzionare mai il motore nel senso sbagliato, ciò danneggerebbe il sistema idraulico.

Quale olio idraulico utilizzare?

Utilizzare olio HLP 32. La capacità totale è di 10 litri. Cambiare dopo 50 ore di funzionamento, poi ogni 250 ore.

Come cambiare l'olio?

Posizionare la macchina sollevata su un pallet, aprire la vite di spurgo sotto la colonna di spacco e il tappo di riempimento. Recuperare l'olio in un contenitore di almeno 15 litri. Rimettere la vite e la sua guarnizione, quindi versare l'olio nuovo.

Cosa fare se la pompa idraulica non funziona?

Controllare prima l'alimentazione elettrica e i cavi. Se la protezione termica del motore è scattata, attendere che il motore si raffreddi. Assicurarsi che il livello dell'olio sia sufficiente.

Qual è la lunghezza massima dei ciocchi?

La lunghezza massima è di 106 cm. Il diametro deve essere compreso tra 10 cm e 40 cm. Non spaccare mai legno con chiodi o fili metallici.

Come utilizzare l'artiglio di fissaggio?

Posizionare l'artiglio di fissaggio (15) sulla zeppa di spacco (9), quindi serrarlo con la leva di serraggio (16) sul legno. Rilasciare l'artiglio prima di utilizzare la leva di ritorno (3).

Come utilizzare il sollevatore di ciocchi?

Sganciare il fermo, abbassare il cuneo di spacco in modo che il braccio poggi a terra. Far rotolare il tronco sul tubo, quindi sollevare il cuneo. Non stare nella zona di sollevamento.

Quali sono le importanti istruzioni di sicurezza?

Indossare guanti, occhiali di protezione e scarpe di sicurezza. Utilizzare il comando bi-manuale (le due maniglie). Non lasciare nessuna persona a meno di 5 metri. Scollegare prima di qualsiasi manutenzione.

Come trasportare la spaccalegna?

Posizionare la macchina in posizione di trasporto: abbassare il cuneo di spacco sul supporto metallico, rimuovere gli alberi. Utilizzare una gru agganciando il gancio all'anello superiore. Non sollevare mai per la lama.

Come riporre la macchina?

Conservare la macchina in un luogo buio, asciutto e al riparo dal gelo (temperatura tra +5°C e +30°C). Fuori dalla portata dei bambini. Coprirla per proteggerla dalla polvere.

MANUALE UTENTE HL1450 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo di simboli in questo manuale serve ad attirare l'attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Leggere il manuale prima di iniziare
	Indossare scarpe antinfortunistiche
	Indossare guanti da lavoro
	Usare una protezione per l'udito e occhiali di sicurezza
	Indossare un casco protettivo
	Vietato fumare nell'ambiente di lavoro
	Non far cadere olio idraulico per terra
	Tenete pulito il vostro spazio di lavoro! Il disordine può provocare incidenti!
	Smaltire l'olio usato in modo corretto (punto di raccolta olio usato sul posto). Non versare l'olio usato sul terreno o mescolarlo ad altri rifiuti.
	Non rimuovere con le mani i tronchi bloccati.
	Non rimuovere e modificare protezioni e dispositivi di sicurezza.
	Attenzione! Spegnere l'impianto prima di riparare, effettuare manutenzione e pulizia. Scollegare la presa principale.
	Pericoli di contusioni e ferite a causa delle parti taglienti; non toccare mai le aree perico-lose quando la lama è in movimento.
	Alta tensione, pericolo di vita!
	La macchina deve essere usata solo da una persona!
	Allentare il bullone di sfiato di due giri circa, prima di iniziare a lavorare. Chiudere prima del trasporto.
	Attenzione! Parti della macchina mobili!
	Non trasportare l'apparecchio in posizione orizzontale!
	Solo all'operatore è permesso l'accesso all'area di lavoro della macchina. Tenere lontano le altre persone e gli animali (distanza minima 5 m).
△ Attenzione!	Nelle presenti istruzioni per l'uso i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo

Indice: Pagina:

1. Introduzione....43
2. Descrizione dell'apparecchio 43
3. Contenuto della fornitura 43
4. Utilizzo proprio 43
5. Indicazioni generali di sicurezza 44
6. Ulteriori avvisi di sicurezza....44
7. Caratteristiche tecniche....45
8. Disimballaggio 45
9. Montaggio / Prima della messa in funzione 46
10. Messa in servizio....46
11. Ciamento elettrico 48
12. Pulizia....48
13. Trasporto 48
14. Stoccaggio.... 48
15. Manutenzione....49
16. Smaltimento e riciclaggio 49
17. Risoluzione dei guasti 50

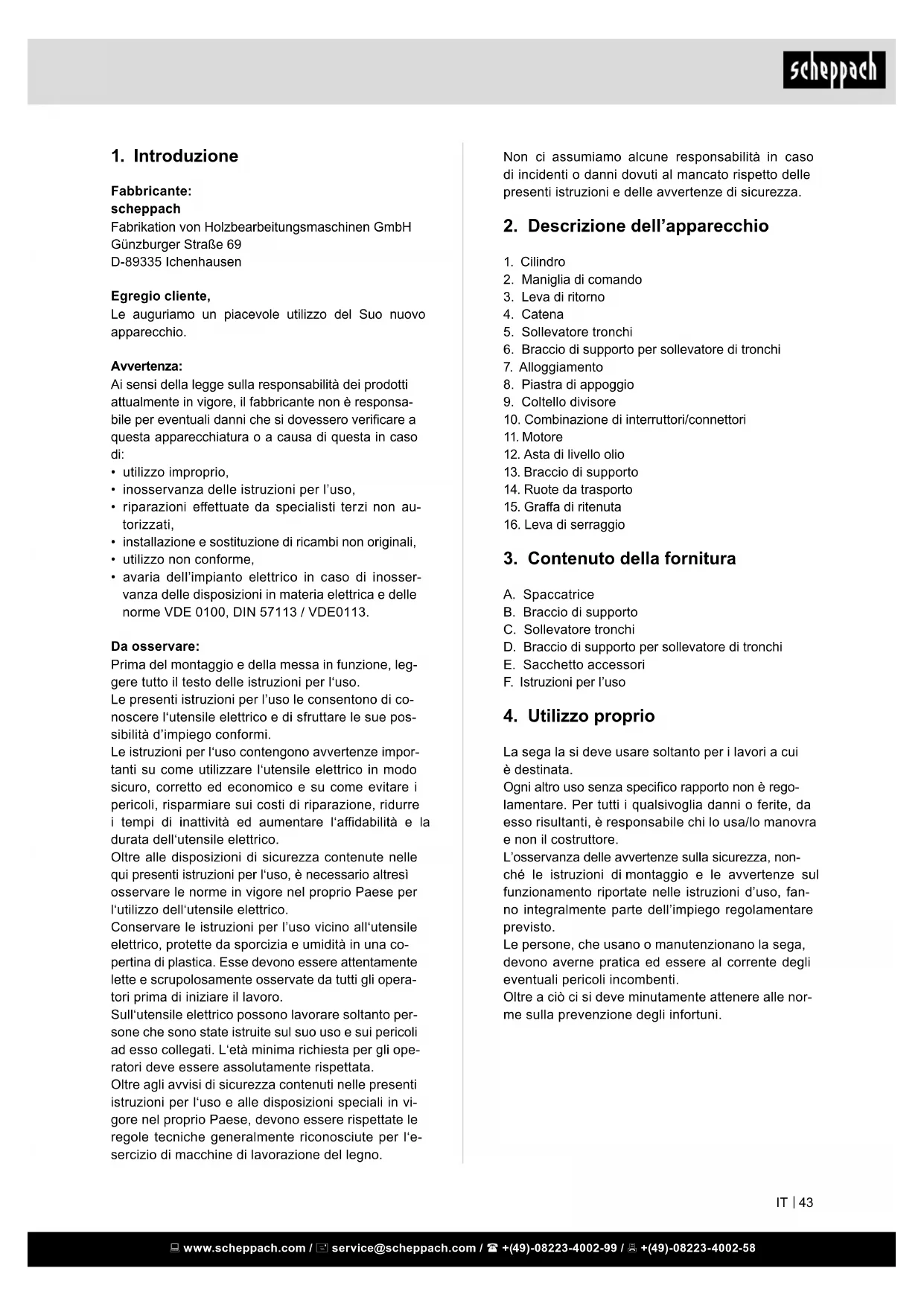

1. Introduzione

Fabbricante:

scheppach

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installazione e sostituzione di ricambi non originali,
  • utilizzo non conforme,
• avaria dell'impianto elettrico in caso di inosservanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio

1. Cilindro
2. Maniglia di comando
3. Leva di ritorno
4. Catena
5. Sollevatore tronchi
6. Braccio di supporto per sollevatore di tronchi
7. Alloggiamento
8. Piastra di appoggio
9. Coltello divisore
10. Combinazione di interruttori/connettori
11. Motore
12. Asta di livello olio
13. Braccio di supporto
14. Ruote da trasporto
15. Graffa di ritenuta
16. Leva di serraggio

3. Contenuto della fornitura

A. Spaccatrice
B. Braccio di supporto
C. Sollevatore tronchi
D. Braccio di supporto per sollevatore di tronchi
E. Sacchetto accessori
F. Istruzioni per l'uso

4. Utilizzo proprio

La sega la si deve usare soltanto per i lavori a cui è destinata.

Ogni altro uso senza specifico rapporto non è regolamentare. Per tutti i qualsivoglia danni o ferite, da esso risultanti, è responsabile chi lo usa/lo manovra e non il costruttore.

L'osservanza delle avvertenze sulla sicurezza, non-ché le istruzioni di montaggio e le avvertenze sul funzionamento riportate nelle istruzioni d'uso, fanno integralmente parte dell'impiego regolamentare previsto.

Le persone, che usano o manutenzionano la sega, devono averne pratica ed essere al corrente degli eventuali pericoli incombenti.

Oltre a ciò ci si deve minutamente attenere alle norme sulla prevenzione degli infortuni.

Si devono osservare le ulteriori regole generali sugli ambiti medico-operativi e sulla sicurezza in campo tecnico.

• Lo spaccalegna idraulico può essere utilizzato esclusivamente in verticale. La spaccatura deve inoltre essere effettuata soltanto nella direzione delle fibre. Le misure della legna spaccata: Lunghezza del legno 106 cm ø min. 10 cm, max. 40 cm
• Non spaccare mai il legno steso o in senso contrario alla direzione delle fibre.
• Rispettare assolutamente le prescrizioni del costruttore relative alla sicurezza, al funzionamento ed alla manutenzione, nonché le dimensioni indicate nelle caratteristiche tecniche.
• Rispettare le norme anti infortuni e le altre regole di sicurezza universalmente riconosciute.
• La macchina può essere utilizzata, mantenuta o riparata soltanto da persone che la conoscono e che sono informate dei rischi. Le modifiche apportate alla macchina senza autorizzazione fanno decadere la responsabilità del costruttore per i danni che possono derivarne.
• La macchina può essere usata soltanto con gli accessori originali e gli attrezzi originali della casa costruttrice.
• Tutti gli usi che esulano da quelli previsti sono considerati non a norma. Il costruttore non è responsabile per i danni che possono derivarne. Il rischio è esclusivamente dell'utente.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attivita equivalenti.

5. Indicazioni generali di sicurezza

AVVERTENZE: quando si utilizza un macchinario elettrico, bisogna seguire le seguenti indicazioni di sicurezza basilari, per ridurre rischi di incendio, scosse elettriche o ferite alle persone. Si prega di leggere tutte le istruzioni, prima di iniziare a lavorare al macchinario.

• Rispettare tutte le indicazioni di sicurezza e di pericolo sulla macchina.
• Fare in modo che tutte le indicazioni di sicurezza e di pericolo sulla macchina rimangano perfettamente leggibili.
• Non è consentito smontare o rendere inutilizzabili i dispositivi di sicurezza presenti sulla macchina.
• Non smontare o rendere inutilizzabili i dispositivi di sicurezza presenti sulla macchina.

• Controllare le linee di allacciamento di rete. Non utilizzare cavi di collegamento difettosi.

• Prima dell'avviamento, verificare il corretto funzionamento del dispositivo con comando a due mani.

• Il personale addetto deve avere almeno 18 anni di età. Gli apprendisti devono avere almeno 16 anni, ma possono lavorare sulla macchina soltanto sotto sorveglianza.
• Indossare guanti da lavoro.
• Ai bambini non è consentito lavorare con questo dispositivo.
• Durante il lavoro, indossare guanti da lavoro, scarpe antinfortunistiche, occhiali di protezione, abbigliamento da lavoro aderente e protezioni acustiche (DPI).
• Durante il funzionamento, fare attenzione: rischio di ferita di dita e mani con il fenditoio.
• Per spaccare pezzi duri o poco maneggevoli, pun-tellarli con sostegni adatti.
• Eseguire le operazioni di conversione, regolazione e pulizia, nonché la manutenzione e l'eliminazione delle anomalie esclusivamente a motore spento. Staccare la spina di rete!
• I lavori di installazione, riparazione e manutenzione dell'impianto elettrico possono essere eseguiti solo da personale specializzato.
• Tutti i dispositivi di protezione e di sicurezza devono essere rimontati immediatamente dopo la conclusione degli interventi di riparazione e manutenzione.
• Quando si abbandona la postazione di lavoro, disattivare il motore. Scollegare la presa!
• Durante la spaccatura, la natura del legno (per esempio a causa di concrescenze, sezioni di tronco dalla forma irregolare, ecc.) può comportare dei rischi quali la fuoriuscita di componenti, blocco della spaccatrice e schiacciamenti.

6. Ulteriori avvisi di sicurezza

• Lo spaccalegna può essere utilizzato solo da un'unica persona.
• Indossare un equipaggiamento di protezione (occhiali di protezione/maschera, guanti, calzature di sicurezza), per proteggersi da possibili lesioni.
• Non spaccare mai i ceppi che contengano chiodi, fili metallici o altri oggetti.
• I pezzi di legno già spaccati e i trucioli sono una fonte di pericolo presso l'area di lavoro. Esiste il pericolo di inciampare, scivolare o cadere. Mantenere sempre in ordine la propria postazione di lavoro.
• Non introdurre mai le mani sulle parti in movimento quando la macchina è in funzione.
• Spaccare solo legno di lunghezza massima di 106 cm.

Avviso! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

Rischi residui

La macchina è stata costruita sulla base dello stato attuale della tecnica e conformemente alle regole tecniche riconosciute in materia di sicurezza. Tuttavia, possono insorgere rischi residui durante i lavori svolti.

• Pericolo di lesioni alle dita e alle mani causate dall'utensile di spaccatura in caso di utilizzo non conforme dello stesso o qualora i pezzi di legno non vengano disposti in modo corretto.
• Lesioni causate da pezzi scagliati, nel caso in cui il supporto o la guida non siano corretti.
• Pericoli dovuti alla corrente, allorché si faccia uso di linee elettriche non conformi.
• Inoltre, possono sussistere rischi residui non palesi anche nonostante tutte le possibili misure di precauzione adottate.
• I rischi residui possono essere ridotti al minimo rispettando le indicazioni riportate alle sezioni "Norme di sicurezza" e "Utilizzo conforme", nonché osservando integralmente le istruzioni per l'uso.
• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Prima di eseguire lavori di regolazione o manutenzione, rilasciare il pulsante di avvio e staccare la spina dalla presa di corrente.
• Evitare le messe in funzione accidentali della macchina: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione.
• Utilizzare l'utensile raccomandato nelle presenti istruzioni per l'uso. In questo modo potrete ottenere le prestazioni ottimali della vostra macchina.
• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.

7. Caratteristiche tecniche

Drive motore elettrico

Motore	400V / 50Hz
Potenza di entrata P1 4300 W
Potenza di uscita P2 3400 W
Modo di funzionamento S6 40%
Numero di giri del motore	1400 min ^-1
Invertitore di fase si
Massa T/B/H 1040 x 1000 x 2400 mm
Lunghezza del legno 1060 mm
Potenza 14 t
Corsa cilindrica 860 mm
Velocità di incidenza 9 cm/s
Velocità di ritorno	6 cm/s
Quantità dell'olio	10 l
Peso 208 kg

Salvo cambiamenti tecnici!

8. Disimballaggio

Aprite l'imballaggio e togliete con cautela l'apparec- chio dalla confezione.

Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elementi forniti.

Varificate che l'apparecchio e gli accessori non pre- sentino danni dovuti al trasporto.

In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.

Se possibile, conservate l'imballaggio fino alla sca- denza della garanzia.

Prima dell'impiego, familiarizzare con l'apparecchio con l'aiuto delle istruzioni per l'uso.

Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.

In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

9. Montaggio / Prima della messa in funzione

9.1 Montaggio delle ruote (fig. 2)

Far scorrere l'asse della ruota attraverso il foro sull'estremità posteriore inferiore della spaccatrice. Posizionare ora le ruote (14) sull'asse della ruota e fissarle con due coppiglie.

9.2 Montaggio delle impugnature di comando (fig. 3)

Inserire il braccio di comando (2) con l'asola sull'interruttore a bilanciere (b) e il foro sull'asta filettata (a). Assicurare il braccio di comando (2) con una rondella e fissarlo con una coppiglia a molla sull'interruttore a bilanciere e un dado autobloccante sull'asta filettata. A questo punto, fissare l'altro braccio di comando sull'altro lato secondo il metodo descritto

9.3 Montaggio dei bracci di supporto (fig. 4)

Inserire entrambi i bracci di supporto (13) nei tubi a sezione quadrata che si trovano sul lato sinistro della spaccatrice. Fissare i bracci di supporto (13) rispettivamente con due viti a testa esagonale M10 x 45 mm e dadi autobloccanti.

9.4 Montaggio del braccio di supporto per il sollevatore di tronchi (fig. 5)

Fissare il braccio di supporto (6) al telaio con due viti a testa esagonale (M10 x 25). Non serrare ancora le viti. (proseguimento al punto 9.5)

9.5 Montaggio del sollevatore di tronchi (fig. 6)

Fissare il sollevatore di tronchi (5) utilizzando una vite a testa esagonale (M10 x 55) e un dado autobloccante tra i due angoli posti all'estremità inferiore destra della spaccatrice. A questo punto allineare il braccio di supporto (6) al sollevatore di tronchi. La distanza tra il braccio di supporto e il sollevatore di tronchi deve essere di circa 0,5 - 1 mm. Agganciare quindi la catena (4) alla lama di spaccatura. (fig. 7)

9.6 Collocazione dello spaccalegna in posizione di lavoro

Collegare lo spaccalegna alla rete elettrica. Prestare attenzione al senso di direzione del motore.

Abbassare entrambe le maniglie di controllo fino a quando il cilindro si trova sopra i fori (d) in posizione superiore. Inserire entrambi gli alberi nei fori e assicurarli con perni a molla. Conservare bene i supporti poiché sono necessari per ogni trasporto dello spaccalegna.

9.7 Montaggio della ruota di trasporto supplementare (f) (fig 13)

Agganciare la ruota di trasporto ai tre bulloni a testa esagonale M10 con flangia e fissare i bulloni con una chiave fissa, apertura 17.

ATTENZIONE!

Prima della messa in funzione, è obbligatorio montare completamente l'utensile!

10. Messa in servizio

Accertarsi che l'apparecchiatura sia stata interamente montata e che il montaggio sia stato effettuato in modo conforme. Prima di ogni utilizzo è necessario controllare che

• I cavi di collegamento non siano danneggiati (fenditure, tagli, ecc.),
  • L'apparecchiatura non sia danneggiata,
• Tutte le viti siano serrate,
  • L'impianto idraulico non presenti perdite
• Il livello dell'olio sia corretto.
• Dispositivi di sicurezza

Controllare il livello dell'olio (fig. 9)

L'impianto idraulico è un sistema chiuso con serbatoio, pompa e valvola di comando. Verificare il livello dell'olio lubrificante regolarmente prima di ogni utilizzo. Un livello d'olio troppo basso può danneggiare la pompa. Il cilindro dev'essere inserito prima della verifica, la macchina deve essere a livello. Il livello dell'olio deve essere all'interno del segno sull'astina di livello essere.

Motore elettrico

Controllare il senso di rotazione del motore. Quando il braccio dello spaccalegna non si trova nella posizione superiore, portare la lama di taglio nella posizione superiore con la staffa di ritorno o la maniglia. Quando il braccio dello spaccalegna si trova già in posizione superiore, attivare il meccanismo dello spaccalegna muovendo entrambe le leve verso il basso. In questo modo il braccio dello spaccalegna si sposta verso il basso. Nel caso in cui la lama di taglio non dovesse spostarsi muovendo la maniglia o la staffa di ritorno, spegnere immediatamente la macchina. Ruotare l'unità di commutazione della polarità nell'unità di innesto (fig. 11) per cambiare il senso di rotazione del motore.

Non far girare mai il motore nel senso di rotazione errato! Ciò porta immancabilmente al degrado del sistema pompa e per questo non può essere accettata alcuna rivendicazione in garanzia.

Verifica funzionale

Prima di ogni utilizzo, bisogna eseguire una prova funzionale.

Azione: Risultato:
Spingere entrambi i manici verso il basso.	Il cuneo scende – fino a ca. 20 cm sopra il piano.
Lasciando una maniglia	Il cuneo resta fermo nella posizione scelta.
Spingere entrambe le maniglie verso l’alto	Il coltello si muove verso l’alto

Attenzione!

Prima della messa in funzione, allentare la vite di riempimento (d). Non dimenticare mai di allentare la vite di riempimento! In caso contrario l'aria che si trova nel sistema viene compressa e scaricata in continuazione, causando il danneggiamento delle guarnizioni del circuito idraulico e l'inutilizzabilità dello spaccalegna. In questo caso il venditore, nonché il produttore, prende le distanze da qualsiasi richiesta di prestazioni in garanzia.

Attivazione/disattivazione (10)

Per attivare l'apparecchiatura, premere il tasto verde. Per disattivarla, premere il tasto rosso.

Avvertenza: prima di ogni utilizzo, è necessario verificare il corretto funzionamento dell'unità di attivazione e disattivazione, accendendola e spegnendola una volta.

Sicurezza contro la riattivazione in caso di interruzione dell'alimentazione elettrica (interruttore di minima tensione) In caso di caduta di corrente, di distacco involontario della spina o di dispositivo di sicurezza difettoso, l'apparecchiatura si disattiva automaticamente. Per riattivarla, premere nuovamente il tasto verde dell'unità di commutazione.

Fissare la spaccatrice

Fissare la spaccatrice al fondo ancorando le due staffe angolari (f) alla piastra di appoggio con due viti a testa esagonale (g) ciascuna. Dopodiché inserire il piolo (h) attraverso il foro preesistente nella staffa angolare.

Taglio

• In caso di temperature esterne inferiori a 5°C, far funzionare la macchina a vuoto per ca. cinque minuti, in modo che l'impianto idraulico raggiunga la temperatura d'esercizio. Legno in posizione sotto la lama di taglio Attenzione: la lama di taglio è molto affilata. Pericolo di lesioni!
• Quando si premono verso il basso entrambe le leve di comando, la lama di taglio si sposta verso il basso e taglia il legno.
• Spaccare solo i tronchi tagliati dritti.
• Spaccare la lagna in verticale.

• Non tagliare mai in direzione orizzontale o obliqua rispetto alla direzione delle fibre!

• Durante il taglio del legno indossare guanti e scarpe antinfortunistiche.

• In caso di legno estremamente distorto, iniziare a tagliare il ceppo dal bordo.
  Attenzione: durante il taglio alcuni legni potrebbero essere sottoposti a forte tensione e lacerarsi repentinamente.
• Estrarre il legno incastrato in direzione contraria al taglio o portare il coltello divisore verso l'alto. In questo caso premere verso l'alto solo le maniglie, non utilizzare la staffa di ritorno. Attenzione: pericolo di lesioni

Utilizzo della graffa di ritenuta (fig. 14)

Durante il processo di spaccatura, non è consentito mantenere il legno (B) in posizione con mani e piedi. A tale scopo utilizzare la graffa di ritenuta (15). Per far ciò, procedere come segue:

1. Spostare brevemente il cuneo spaccalegna (9) sul legno da spaccare (B / max. 1 cm) utilizzando le due impugnature di comando (2).
2. Collocare la graffa di ritenuta (15) sul cuneo spaccalegna (9).
3. Premere la graffa di ritenuta (15) all'interno del legno da spaccare (B) utilizzando la leva di serraggio. Il punto di partenza per la leva di serraggio (16) è il bullone (A).
4. Procedere alla spaccatura servendosi delle due leve di comando (2).
5. Prima di azionare la leva di ritorno (3), rimuovere la graffa di ritenuta dal legno (B).

Funzionamento del sollevatore tronchi (5) Indicazioni generali sul sollevatore tronchi:

• Per motivi di sicurezza, la catena del sollevatore tronchi deve essere agganciata alla lama di taglio solo con l'ultimo elemento.
• Fare attenzione che nessuna persona sosti nell'area di lavoro del sollevatore tronchi

Funzionamento del sollevatore tronchi

• Allentare del sollevatore tronchi in modo che il tubo di sollevamento possa muoversi liberamente
• Portare la lama di taglio verso il basso finché il tubo di sollevamento del sollevatore tronchi poggia completamente sul pavimento.
• In questa posizione si può far rotolare il tronco da tagliare sul tubo di sollevamento (Il tronco deve trovarsi nell'area compresa tra i due punti di fissaggio)
• Premere la staffa di ritorno verso il basso o la maniglia verso l'alto e far spostare la lama di taglio verso l'alto. (Cautela! Non sostare nella zona di lavoro del sollevatore tronchi! Pericolo di lesioni!)

• Ora orientare il tronco, premerlo contro il perno di blocco e la relativa colonna (vedere: Istruzioni di lavoro)

• Quindi rimuovere il legno tagliato e portare il coltello divisore e il sollevatore tronchi di nuovo verso il basso.

• Ora si può far rotolare un nuovo tronco sul sollevatore tronchi.

Riposizionamento del sollevatore tronchi.

In caso di inutilizzo questo viene utilizzato come secondo braccio di protezione.

Inoltre il braccio viene posizionato in alto finché si innesta di fissaggio.

Posizione di trasporto del sollevatore tronchi

- Portare il sollevatore tronchi manualmente verso l'alto finché non si innesta.

Rispettare queste istruzioni per garantire un lavoro veloce e sicuro

11. Ciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di pro-lunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H07RN-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

In caso di motore a corrente alternata monofase si consiglia, per le macchine con un'elevata corrente di avviamento (a partire da 3000 watt), di impiegare una protezione da C 16A o K 16A!

Motore trifase 400 V/ 50 Hz

Tensione di rete 400 Volt / 50 Hz.

L'alimentazione elettrica ed i cavi di prolunga devono essere a 5 poli = 3 P + N + SL. - (3/N/PE). I cavi di prolunga devono presentare una sezione trasversale minima di 1,5 mm². Il raccordo di rete è protetto con un fusibile massimo di 16 A.

Durante l'allacciamento alla rete o in caso di cambio di ubicazione, è necessario controllare il senso di rotazione. Potrebbe essere necessario scambiare la polarità. Ruotare il commutatore di polarità nel connettore dell'apparecchio.

12. Pulizia

Attenzione!

Prima di tutti gli interventi di pulizia staccare la spina di alimentazione.

Consigliamo di pulire l'apparecchio subito dopo ogni utilizzo.

Pulire regolarmente l'apparecchio con un panno umido e del sapone. Non utilizzare detergenti o solventi; questi potrebbero corrodere le parti in plastica dell'apparecchio. Controllate che non penetri acqua all'interno del dispositivo.

13. Trasporto

Prima di trasportare lo spaccalegna, portarlo in posizione di trasporto. Inoltre spostare il coltello divisore verso il basso, finché questo non poggia sui supporti di metallo. Rimuovere quindi i due alberi e lasciare che il cilindro scorra verso il basso. È possibile posizionare la spaccatrice su un pallet con l'aiuto di una gru. Non sollevare mai la spaccatrice dalla lama di spaccatura. Nella parte superiore della spaccatrice c'è un occhiello nel quale è possibile agganciare il gancio della gru.

14. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C. Coprire l'elettroutensile per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi dell'elettroutensile.

15. Manutenzione

Attenzione!

Prima di tutti gli interventi di manutenzione, staccare la spina di alimentazione. Accertarsi che l'albero cardanico non sia collegato alla macchina motrice.

Quando si deve cambiare l'olio?

Il primo cambio di olio deve aver luogo dopo 50 ore di esercizio e, successivamente, ogni 250 ore di esercizio.

Cambio dell'olio (fig. 9 + 10)

• Ritirare completamente il coltello
• Posizionare un contenitore di almeno 10 l sotto la macchina.
• Svitare la vite di scarico dell'olio (12)
• Aprire il tappo di scarico dell'olio sotto il serbatoio dell'olio in modo che l'olio possa esaurirsi. Chiudere Vite per spurgo dell'Olio.
• Riempire con 9 l di olio nuovo servendosi di un imbuto pulito.
• Stringere la valvola di spurgo dell'aria

Attenzione! Nel recipiente dell'olio non devono penetrare particelle di sporco.

Smaltire l'olio dismesso presso il centro di raccolta. E' vietato scaricare l'olio dismesso nel terreno o smaltirlo unitamente ai comuni rifiuti.

Consigliamo di utilizzare oli della serie HLP 32.

Impianto idraulico

L'impianto idraulico è un sistema chiuso, costituito da serbatoio dell'olio, pompa dell'olio e valvola di comando:

Il sistema, completato in fabbrica, non deve essere modificato né manipolato.

Controllare regolarmente il livello dell'olio.

Se la quantità di olio è troppo bassa, la pompa dell'olio si danneggia. Verificare regolarmente il grado di ermeticità dei collegamenti idraulici e dei raccordi a vite. Se necessario, serrare.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

Quando si chiedono informazioni fornire i seguenti dati:

• Costruttore del motore
- Tipo di alimentazione del motore
- Dati della piastrina delle specifiche della macchina

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura *: splitting cuneo, olio idraulico, Olio di trasmissione

* non necessariamente compreso tra gli elementi forniti!

16. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati può ri-percuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

17. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

GuastoPossibili cause Soluzione
La pompa idraulica non funziona	Assenza di tensione	Controllare se le linee hanno alimentazione di corrente
	L'interruttore termico del motore si è disattivato	L'interruttore termico si riattiva dopo il raffreddamento del motore. Il motore può essere riavviato
La colonna non si muove verso il basso	Livello dell'olio basso.	Controllare il livello dell'olio e provvedere al rabbocco.
	Commutazione a 2 mani difettosa Controllare il fissaggio delle leve	Pulire la colonna
	Presenza di sporco nella guida della colonna	Pulire la colonna
Il motore si avvia, ma la colonna non si muove verso il basso	Errato senso di rotazione del motore a corrente trifase	Controllare e modificare il senso di rotazione del motore

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garanti EE
