| Typ produktu | Vertikálny hydraulický štiepač |
| Značka | Scheppach |
| Model | HL1450 |
| Napájacie napätie | 400 V / 50 Hz trojfázové |
| Príkon (P1) | 4300 W |
| Výkon (P2) | 3400 W |
| Štiepacia sila | 14 ton |
| Maximálna dĺžka dreva | 106 cm |
| Priemer dreva | 10 až 40 cm |
| Zdvih valca | 860 mm |
| Rýchlosť klesania | 9 cm/s |
| Rýchlosť stúpania | 6 cm/s |
| Kapacita hydraulického oleja | 10 litrov |
| Čistá hmotnosť | 208 kg |
| Rozmery (D x Š x V) | 1040 x 1000 x 2400 mm |
| Typ motora | Elektrický trojfázový |
| Otáčky motora | 1400 min⁻¹ |
| Prevádzka | S6 40% |
| Fázový menič | Áno |
| Bezpečnosť | Obojručné ovládanie, ochrana proti opätovnému spusteniu |
| Údržba | Výmena oleja každých 250 hodín |
| Opotrebiteľné diely | Štiepací klin, hydraulický olej |
| Súčasťou balenia | Zdviací nástroj, podporné rameno, upevňovací hák, prepravné kolesá |
Často kladené otázky - HL1450 SCHEPPACH
Otázky používateľov k HL1450 SCHEPPACH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Rozdružovač vo formáte PDF zadarmo! Nájdite svoj návod HL1450 - SCHEPPACH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HL1450 značky SCHEPPACH.
NÁVOD NA OBSLUHU HL1450 SCHEPPACH
Vysvetlenie symbolov na prístroji
Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradit’ správne opatrenia na zabránenie nehodám.
 | Pred uvedením do prevádzky si prečítajte priručku |
 | Používajte bezpečnostnú obuv |
 | Vždy používajte ochranné rukavice |
 | Používajte ochranu sluchu a ochranné okuliare |
 | Používajte ochrannú prilbu |
 | Zákaz fajčenia v pracovnom priestore |
 | Hydraulický olej nesmie vytekat' na zem |
 | Udržujte pracovný priestor v poriadku! Neporiadok môže viest' k úrazom! |
 | Zlikvidujte použitý olej podľa predpisov (zberné miesto na likvidáciu použitého oleja). Je zakázané vypúšťať použitý olej na zem alebo ho miešať s iným odpadom. |
 | Nikdy neodstraňujte uviaznuté kmene rukami. |
 | Je zakázané, odstraňovať a upravovať kryty a bezpečnostné zariadenia. |
 | Pozor! Pred opravami, údržbou a čistením stroja vypnite motor a vytiahnite zástrčku. |
 | Riziko porezania a pricviknutia; nikdy sa nedotýkajte nebezpečných oblastí, keď je štie-pací nôž v pohybe. |
 | Vysoké napätie, nebezpečenstvo ohrozenia života! |
 | Stroj smie obsluhovať vždy iba jedna osoba! |
 | Odvzdušňovaciu skrutku uvolnite pred začatím práce o cca 2 otáčky. Pred prepravou ju uzavrite. |
 | Pozor! Pohyblivé nástroje! |
 | Stroj neprepravujte naležato! |
 | V pracovnom priestore stroja smie byť iba obsluha. Nezúčastnené osoby a domáce či úžitkové zvieratá udržujte mimo nebezpečnej oblasti (5 m = minimálna vzdialenost'). |
| Pozor! | V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opatrili touto značkou |
Obsah: Strana:
- Úvod....64
- Popis prístroja....64
- Rozsah dodávky....64
- Správny spôsob použitia 64
- Bezpečnostní směrnice....65
- Dodatočné bezpečnostné upozornenia 65
- Technické údaje....66
- Vybalenie....66
- Zloženie / Pred uvedením do prevádzky 66
- Uvedenie do prevádzky....67
- Elektrická prípojka....68
- Čistenie....69
- Transport 69
- Skladovanie....69
- Údržba....69
- Likvidácia a recyklácia 70
- Odstraňovanie proúch....70

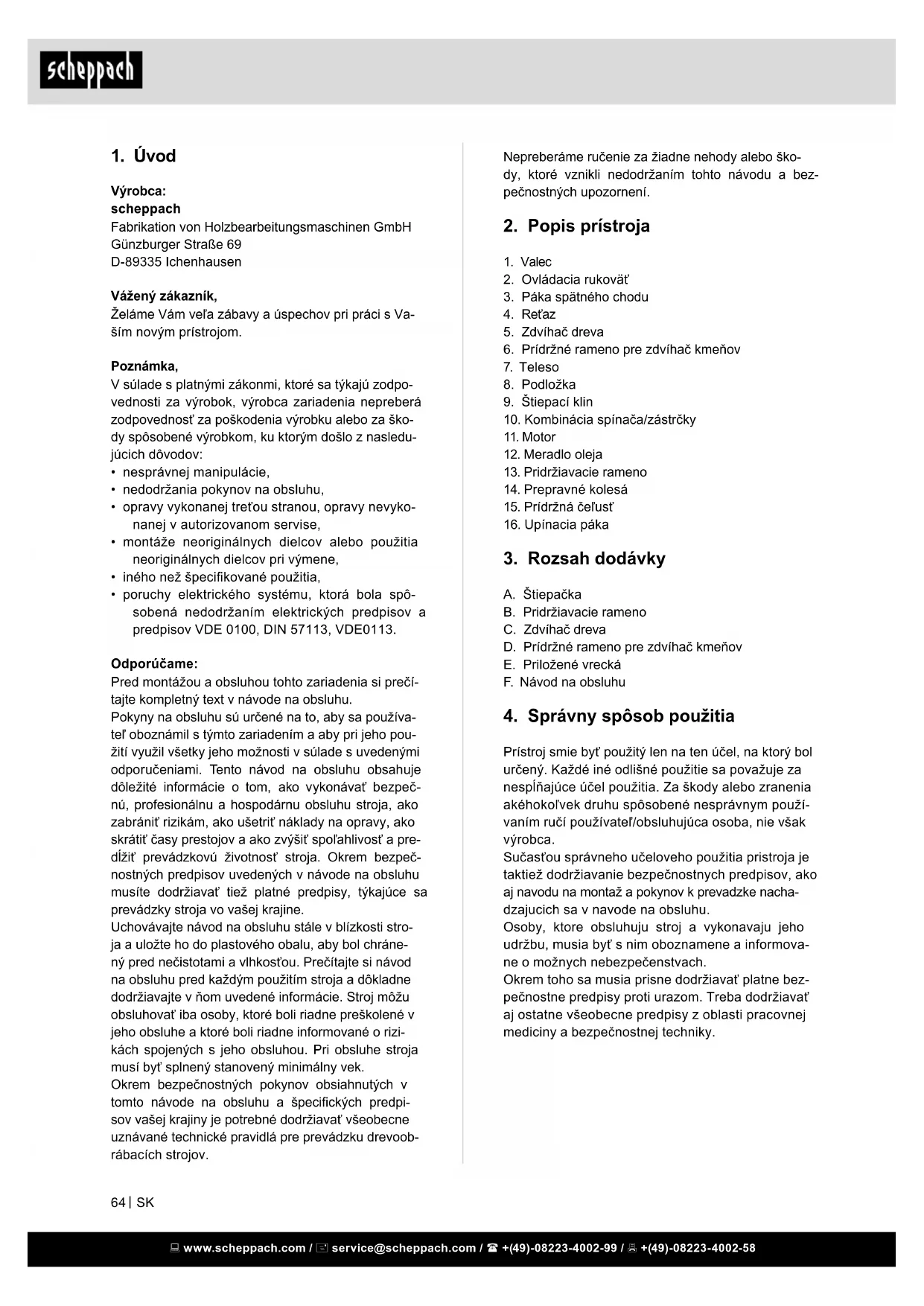

1. Úvod
Výrobca:
scheppach
Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.
Poznámka,
V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:
- nesprávnej manipulácie,
- nedodržania pokynov na obsluhu,
- opravy vykonanej tret'ou stranou, opravy nevykonanej v autorizovanom servise,
- montáže neoriginálnych dielcov alebo použitia neoriginálnych dielcov pri výmene,
- iného než špecifikované použitia,
- poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.
Odporúčame:
Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu.
Pokyny na obsluhu sú určené na to, aby sa používa- tel' oboznámil s týmto zariadením a aby pri jeho pou- žití využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávat' bezpeč- nú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetriť náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spol'ahlivost' a pre- dížit' prevádzkovú životnosť stroja. Okrem bezpeč- nostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine.
Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkosťou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek.
Okrem bezpečnostných pokynov obsiahnutých v tomto návode na obsluhu a špecifických predpisov vašej krajiny je potrebné dodržiavať všeobecne uznávané technické pravidlá pre prevádzku drevoobrábacích strojov.
Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.
2. Popis prístroja
- Valec
- Ovládacia rukovät'
- Páka spätného chodu
- Ret'az
- Zdvíhač dreva
- Prídržné rameno pre zdvíhač kmeňov
- Teleso
- Podložka
- Štiepací klin
- Kombinácia spínača/zástrčky
- Motor
- Meradlo oleja
- Pridržiavacie rameno
- Prepravné kolesá
- Prídržná čel'ust'
- Upínacia páka
3. Rozsah dodávky
A. Štiepačka
B. Pridržiavacie rameno
C. Zdvíhač dreva
D. Prídržné rameno pre zdvíhač kmeňov
E. Priložené vrecká
F. Návod na obsluhu
4. Správny spôsob použitia
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca.
Sučast'ou správného učeloveho použitia pristroja je taktiež dodržiavanie bezpečnostnych predpisov, ako aj navodu na montaž a pokynov k prevadzke nachadzajúcich sa v navode na obsluhu.
Osoby, ktore obsluhuju stroj a vykonavaju jeho udržbu, musia byt's nim oboznamene a informovane o možnych nebezpečenstvach.
Okrem toho sa musia prisne dodržiavat' platne bezpečnostne predpisy proti urazom. Treba dodržiavat' aj ostatne všeobecne predpisy z oblasti pracovnej mediciny a bezpečnostnej techniky.
Zmeny vykonane na stroji celkom anuluju ručenie vyrobcu a ručenie za škody takto sposobene.
- Hydraulickú štiepačku je možné použit' iba vo zvislej polohe, drevené polená sa smú štiepat' iba v smere drevných vlákien. Rozmery dreva určeného na štiepanie:
Dížka polien 106 cm ø min. 10 cm, max. 40 cm - Drevo nikdy neštiepajte naležato alebo proti smeru drevných vlákien.
- Musia sa dodržiavať bezpečnostné, pracovné a servisné pokyny výrobcu a tiež technické parametre uvedené v kapitole Technické údaje.
- Ďalej je nutné dodržiavat' príslušné bezpečnostné predpisy a ostatné všeobecne uznávané bezpečnostné a technické predpisy.
- Používat' stroj, vykonávat' na ŋom údržbu alebo ho opravovat' smú iba osoby, ktoré sú s ním oboznámené, a sú poučené o nebezpečenstvách. Vykona-ním svojvoľných zmien na stroji zaniká všetka zod-povednosť výrobcu za prípadne vzniknuté škody.
- Stroj sa smie používať iba s originálnym príslušenstvom a originálnymi nástrojmi vyrobenými výrobcom.
- Akékoľvek iné použitie platí ako použitie v rozpore s určením. Výrobca nie je zodpovedný za akékoľvek poškodenie v dôsledku neschváleného použitia, riziko nesie používatel' sám.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
VAROVANIE: Ked' použivate elektrické prístroje a náradie, mali by ste sa riadit' týmito základnými preventivnymi opatreniami, aby sa znížilo riziko požiaru, rany elektrickým prúdom a poranenia osób.
Skôr ako začnete pracovat's týmto prístrojom, prečítajte si, prosím, všetky pokyny.
- Dodržujte všetky bezpečnostné pokyny a upozornenia na stroji.
- Udržujte všetky bezpečnostné pokyny a upozornenia na nebezpečenstvo na stroji v čitatel'nom stave.
- Nikdy zo stroja neodstraňujte bezpečnostné zariadenia, ani nesabotujte ich činnosť.
- Bezpečnostné zariadenia na stroji nesmú byt' odmontované alebo vyradené z prevádzky.
-
Skontrolujte kable na pripojenie na siet'. Nepoužívajte žiadne chybné napájacie vedenia.
-
Pred spustením skontrolujte správnu funkciu dvojručného ovládania.
- Vek pracovníka obsluhy musí byt' najmenej 18 rokov. Vek praktikantov musí byt' najmenej 16 rokov, tí však smú so strojom pracovat' len pod dohl'adom.
- Pri práci používajte pracovné rukavice.
- Deti nesmú s týmto prístrojom pracovat'.
- Pri práci noste pracovné a bezpečnostné rukavice, ochranné okuliare, priliehavý pracovný odev a ochranu sluchu (OOP).
- Pozor pri práci: Nebezpečenstvo poranenia prstov a rúk štiepacím nástrojom.
- Na štiepanie t'ažkých alebo objemných dielov používajte vhodné pomôcky na podporu.
- Nové nastavovanie a čistenie, rovnako ako údržba a odstraňovanie porúch sa smie vykonávat len pri vypnutom motore. Vytiahnite sietovú zástrčku zo zásuvky!
- Inštalácie, opravy a údržbárske práce na elektrickej inštalácii smú vykonávať len odborníci.
- Všetky ochranné a bezpečnostné zariadenia sa musia po dokončení opráv a údržby hned' zase na-montovat'.
- Ked' opúšťate pracovisko, vypnite motor. Vytiahnite siet'ovú zástrčku zo zásuvky!
- Pri štiepaní môže z dôvodu vlastností dreva (napr. v dôsledku zrastov, výrezov nepravidelného tvaru atd.) dôjst' k ohrozeniam ako vymrštenie dielov, zablokovanie štiepačky a pomliaždenia.
6. Dodatočné bezpečnostné upozornenia
- Štiepačku smie obsluhovať iba jedna osoba sama.
- Používajte ochranné pracovné prostriedky (ochranné okuliare/štít, rukavice, bezpečnostnú obuv) na ochranu pred rizikom úrazu.
- Nikdy neštiepajte polená, ktoré obsahujú klince, drôty alebo iné predmety.
- Už naštiepanie polena a hobliny vytvárajú nebezpečný pracovný priestor. Je tu riziko potknutia, pošmyknutia alebo pádu. Udržujte pracovný priestor vždy v poriadku.
- Ak je stroj zapnutý, nikdy neklad'te ruky na pohybujúce sa súčasti stroja.
- Štiepajte iba drevené polená, ktoré majú maximálnu dížku 106 cm.
Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovat' situáciu so svojím leká-rom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.
Zvyškové riziká
Stroj je vyrobený podľa stavu techniky a uznávaných bezpečnostno-technických predpisov.
Napriek tomu sa však môžu pri práci vyskytnúť zvyškové riziká.
- Nebezpečenstvo poranenia prstov a rúk štiepacím nástrojom pri neodbornom vedení alebo vkladaní dreva.
- Zranenia spôsobené odmršteným obrobkom v prípade neodborného držania alebo vedenia.
- Ohrozenie prúdom pri používaní káblov na pripojenie na elektrickú siet', ktoré nie sú v poriadku.
- Ďalej môžu aj napriek všetkým vykonaným preventívnym opatreniam existovať zvyškové riziká, ktoré nie sú viditelně.
- Zvyškové riziká je možné minimalizovat', ked' budete dodržiavat' bezpečnostné pokyny, návod na obsluhu, a ked' budete prístroj riadne používat' podľa určenia.
- Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
- Pred vykonaním nastavovacích alebo údržbových prác uvoľnite tlačidlo Štart a vytiahnite siet’ovú zástrčku.
- Zostatkové riziká je možné minimalizovat, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.
- Vyhýbajte sa náhodným uvedeniam stroja do prevádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačit' tlačidlo prevádzky. Nepoužívajte náradie odporúčané v tomto návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony.
- Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.
7. Technické údaje
| Motor | 400V / 50Hz |
| Motor | 4300 W |
| Príkon P1 | 3400 W |
| Výstupný výkon P2 | S6 40% |
| Prevádzkový režim | 1400 min ^-1 |
| rýchlost' motora | áno |
| Fázový menič | 1040 x 1000 x 2400 mm |
| Rozmery D / Š / V | 1060 mm |
| DÍžka polena | 14 t |
| Max. výkon | 860 mm |
| Zdvih valca | 9 cm/s |
| Rýchlost' štiepania | 6 cm/s |
| Spätná rýchlost' | 10 l |
| Množstvo oleja | 208 kg |
| Hmotnost' | 188 kg |
Technické zmeny vyhradené!
8. Vybalenie
Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
V prípade reklamácií ihned' informujte dodávatel'a.
Neskoršie reklamácie nebudú uznané.
Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
Pred prácou sa s prístrojom oboznámte na základe návodu na obsluhu.
Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja.
⚠️ POZOR!
Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!
9. Zloženie / Pred uvedením do prevádzky
9.1 Montáž kolies (obr. 2)
Potlačte osku kolesa cez vývrt na dolnom, zadnom konci štiepačky.
Teraz upevnite druhé ovládacie rameno na druhej strane podľa opísaného postupu.
9.3 Montáž prídržných ramien (obr. 4)
Zasuňte obidve prídržné ramená do štvorhranných rúrok, ktoré sa nachádzajú na l'avej strane štiepačky. Upevnite každé prídržné rameno (13) dvomi skrutkami so šest'hrannou hlavou M10 x 45 mm a dvomi samopoistnými maticami.
9.4 Montáž prídržného ramena pre zdvíhač kmeňov (obr. 5)
Upevnite prídržné rameno (5) na rám dvomi skrutkami so šest'hrannou hlavou (M10 x 25), skrutky ešte neut'ahujte. (d'alej pri 9.5)
9.5 Montáž zdvíhača kmeňov (obr. 6)
Upevnite zdvíhač kmeňov (5) dvomi skrutkami so šesthrannou hlavou (M10 x 55) a jednou samopoistnou maticou medzi obidva uholníky, ktoré sa nachádzajú na pravom, dolnom konci štiepačky.
Teraz vyrovnajte prídržné rameno (6) na zdvíhači kmeňov. Medzi prídržným ramenom a zdvíhačom kmeňov musí byť medzera cca 0,5 – 1 mm. Následne zaháknite reťaz (4) na štiepacom noži. (Obr. 7)
9.6 Štiepačku uvedte do pracovnej polohy
Štiepačku pripojte k elektrickej sieti. Dávajte pozor na smer otáčania motora.
Spúšťajte obidve ovládacie rukoväte nadol, kým sa valec nebude nachádzat' nad vývrtmi (d) v hornej polohe. Zasuňte obidva hriadele do vývrtov a zaistite ich pružnými závlačkami. Následne prestavte štiepa-cí nôž do koncovej hornej polohy a odstráňte pod Peru.
Podperu starostlivo uschovajte, pretože jej použitie sa vyžaduje pri každej preprave štiepačky.
9.7 Montáž prídavného prepravného kolesa (f) (obr. 13)
Prepravné koleso zaveste na tri skrutky M10 so šesthrannou hlavou s prírubou a skrutky upevnite pomocou vidlicového klúča SW17.
⚠️ Dôležité!
Pred použitím zariadenia musíte úplne zostavit' prvýkrát!
10. Uvedenie do prevádzky
Uistite sa, že je stroj kompletný a namontovaný správne podľa predpisov. Skontrolujte pred každým použitím:
- Prípojné vedenia, či nie sú poškodené (trhliny, rezné miesta a podobne),
- Stroj, či nie je akokol'vek poškodený,
- Či sú všetky skrutky správne utiahnuté,
- Hydrauliku na prípadné úniky a
- Hladinu oleja
- Bezpečnostné zariadenie
Kontrola hladiny oleja (obr. 9)
Hydraulický systém je uzatvorený systém s olejovou nádržou, olejovým čerpadlom a regulačným ventilom. Pred každým uvedením do prevádzky skontrolujte stav oleja. Nízka hladina oleja môže spôsobit poškodenie olejového čerpadla.
Štiepací nôž musí byť pred skúškou zasunutý, stroj musí stát' rovno na podklade.
Hladina oleja musí byt' v značke na mierke.
Elektromotora
Skontrolujte smer otáčania motora. Ak sa štiepacie rameno nenachádza v hornej polohe, pomocou strmeňa spätného chodu alebo rukovátí presuňte štiepací nôž do hornej polohy. Ak sa už štiepacie rameno nachádza vo vrchnej polohe, otočením oboch pák smerom nadol aktivujte štiepací mechanizmus. Tým sa štiepacie rameno pohne nadol.
Ak sa štiepací nôž neuvedie do pohybu ani po aktivovaní rukováti alebo strmeňa spätného chodu, stroj ihned' vypnite. Ak chcete zmeniť smer otáčania motora, otočte jednotku zmeny pólu v zásuvnej jednotke (obr. 11). Ak sa motor otáča nesprávnym smerom, v žiadnom prípade ho nenechávajte bežat! Takéto konanie povedie nevyhnutne k zničeniu čerpadlového systému bez nároku na uplatnenie záruky.
Kontrola funkčnosti
Pred každým použitím by sa mala skontrolovať funkčnost'.
| Akcia: Výsledok: | |
| Obe rukováti stlačte dole. | Štiepací nôž ide dole – asi 20 cm nad stôl. |
| Uvoľnite vždy jednu rukovát' | Štiepací nôž zostane vo zvolenej polohe stát'. |
| Zatlačte obidve ruko-väte nahor | Nôž ide dole |
Pozor!
Pred uvedením do prevádzky uvoľnite plniacu skrutku (d).
Nikdy nezabudnite uvoľnit' plniacu skrutku! V opačnom prípade bude dochádzat' k neustále- mu zhutňovaniu a rozpínaniu vzduchu v sústave, čo vedie k zničeniu tesnení hydraulického okru- hu, także sa štiepačka dreva nebude dat' použi- vat'. Predajca, resp. výrobca, sa v takomto prípa- de dištancuje od povinnosti plnenia akýchkoľvek záručných služieb.
Vypnutie/zapnutie (10)
Na zapnutie stlačte zelené tlačidlo.
Upozornenie: Skontrolujte pred každým použitím funkciu jednotky na zapnutie a vypnutie stroja tak, že ju raz zapnete aj vypnete.
Ochrana proti opätovnému zapnutiu v prípade prerušenia prúdu (spínač nulového napätia)
Pri výpadku prúdu, náhodnom vytiahnutí zástrčky alebo chybnej poistke sa stroj automaticky vypne. Na opätovné spustenie stlačte zelené tlačidlo na spínacej jednotke.
Fixácia štiepačky
- Pri vonkajších teplotách nižších než 5 °C nechajte stroj bežať približne 15 minút na volnobehu, aby sa dosiahla prevádzková teplota hydraulickej sústavy. Drevo postavte pod nôž nastojato.
⚠ Pozor: Štiepací nôž je vel'mi ostrý. Nebezpečenstvo poranenia!
- Ked' obe ovládacie rukoväti zatlačíte nadol, štiepa-cí nôž vykoná pohyb nadol a štiepa drevo.
- Štiepajte len rovno odpílené kusy dreva a iba po smere letokruhov. Polená štiepajte vo zvislej polohe.
- Nikdy neštiepajte naležato ani priečne.
- Pri štiepaní dreva noste vhodné rukavice a bezpečnostnú obuv.
- V prípade príliš zrasteného dreva začnite štiepat' od okraja.
⚠ Pozor: V niektorých typoch dreva môže pri štiepaní vznikat' vysoké pnutie, także sa môžu prudko roztrhnút'.
- Zaseknuté drevo vybite von proti smeru štiepania alebo ho uvoľnite prestavením štiepacieho klina nahor. V tom prípade iba zatlačte nahor rukoväti, nepoužívajte strmeň spätného chodu. Pozor: Nebezpečenstvo poranenia
Používanie prídržnej čel'uste (obr. 14)
Pri štiepaní sa drevo (B) nesmie na mieste pridržiavat' rukami a nohami. Na tento účel používajte pridržnú čel'ust' (15). Postupujte pri tom nasledovne:
Všeobecné pokyny týkajúce sa zdvíhača dreva:
- Z bezpečnostných dôvodov smie byť na štiepacom noži zavesený iba posledný článok reťaze zdvíhača dreva.
- Dbajte na to, aby sa v pracovnom priestore zdvíhača dreva nezdržiavali žiadne osoby.
Prevádzka zdvíhača dreva:
- Uvol'nite pridržiavací zdvíhača dreva, aby sa zdvíhacia rúra mohla vol'ne pohybovat'.
- Štiepací nôž presuňte nadol tak, aby zdvíhacia rúra zdvíhača dreva úplne dosadla na zem.
- V tejto polohe môžete kmeň určený na štiepanie vykotúľať zo zdvíhacej rúry (kmeň sa musí nachádzat' v priestore medzi oboma upevňovacími klinmi).
- Zatlačte nadol strmeň spätného chodu alebo zatlačte nahor obe rukoväti a počkajte, kým sa štiepací nôž presunie nahor.
(Pozor! Nestojte v pracovnom priestore zdvíhača dreva! Nebezpečenstvo poranenia!)
- Kmeň vyrovnajte, zatlačte ho proti pridržiavaciemu třínu a rozštiepajte ho (pozri: Pracovné pokyny).
- Následne odoberte naštiepané drevo a presuňte nadol štiepací klin, a teda aj zdvíhač dreva.
- Teraz môžete na zdvíhač dreva vykotúľať ďalší kmeň.
Prestavenie zdvíhača dreva.
Ak sa zdvíhač dreva nepoužíva, zdvíhač dreva slúži ako druhé ochranné rameno.
Na tento účel sa rameno presunie nahor tak, aby za- padlo do pridržiavacieho.
Prepravná poloha zdvíhača dreva:
Zdvíhač dreva presúvajte rukou nahor, až kým nezapadne na miesto.
V záujme rýchleho a bezpečného vykonania prác dodržiavajte tieto pokyny.
11. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.
Sietová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.
Poškodené elektrické prípojné vedenie
Na elektrických prípojnych vedeniach často vznikajú škody na izolácii.
Príčinami môžu byt':
- Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
- Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
- Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
- Škody na izolácii pri vytrhnutí zo zásuvky v stene.
- Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H07RN.
Vytlacenie označenia typu na prípojnom kábli je predpis.
Pri motore na jednofázový striedavý prúd odporúčame pre stroje s vysokým nábehovým prúdom (od 3 000 W) istenie poistkami C16A alebo K 16A!
Trojfázový motor 400 V/50 Hz Siet'ové napätie 400 V/50 Hz.
Napájací a predlžovací kábel musí byť 5-žilový = 3 P + N + SL. - (3/N/PE). Predlžovacie káble musia mat' minimálny prierez 1,5 mm².
Pripojenie k sieti je istené maximálne 16 A
Pri zmene pripojenia k sieti alebo umiestnenia sa musí skontrolovať smer otáčania. V prípade potreby je nutné zmenit' polaritu.
Pred všetkými čistiacimi prácami vytiahnite sietovú zástrčku. Odporúčame, aby ste prístroj vyčistili hned' po každom použití. Prístroj pravidelne čistite vlhkou handričkou a malým množstvom mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpůšťadlá, mohli by poškodit' plastové diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala žiadna voda.
13. Transport
Štiepačku palivového dreva pred prepravou uveďte do prepravnej polohy. Na tento účel prestavte štiepací klin nadol tak, aby dosadol na kovovú podperu. Potom odnímte obidva hriadele a následne nechajte valec prejst' nadol. Pomocou žeriava môžete štiepačku položit' na paletu, nikdy ju nezdvíhajte za štiepací nôž. Na hornej časti štiepačky je oko, do ktorého sa môže zavesit' hák žeriava.
14. Skladovanie
Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamřzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C. Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkostou. Návod na obsluhu skladujte pri elektrickom prístroji.
15. Údržba
Pozor!
Pred všetkými údržbovými prácami vytiahnite siet'ovú zástrčku. Dbajte na to, aby kíbový hriadel' nebol pri-pojený k hnaciemu vozidlu.
Prvá výmena oleja po 50 hodinách, potom po každých 250 hodinách prevádzky.
Výmena oleja (obr. 9 + 10)
- Spustite štiepací stípik celkom dovnútra.
- Umiestnite nádobu s obsahom najmenej 10 litrov pod štiepačku dreva.
- Uvolnite odvzdušnovaciu čiapocku (12).
- Otvorte vypúšťaciu skrutku oleja pod olejovou nádržou, aby mohol olej vytiect.
• Vypúšťaciu skrutku oleja opät' zavrite. - Naplňte 9 litre nového hydraulického oleja pomo-cou čistého lievika.
- Naskrutkujte opät' odvzdušnovaciu čiapocku (12).
Použitý olej zlikvidujte podľa predpisov v zbernom mieste použitého oleja. Je zakázané vypúšťat' použitý olej na zem alebo ho miešat' s d'alším odpadom.
Odporúčame oleje radu HLP 32.
Hydraulický systém
Hydraulický systém je uzatvorený systém s olejovou nádržou, olejovým čerpadlom a regulačným ventilom Tento systém je z továrne kompletne zmontovaný a nesmú sa na ňom vykonávať žiadne úpravy ani sa s ním nesmie nijako manipulovať.
Príliš nízka hladina oleja poškodzuje olejové čerpadlo Hydraulické prípojky a príslušenstvo pravidelne kontrolujte na tesnost – prípadne ich dotiahnite.
Prípojky a opravy elektrickej
Prípojky a opravy elektrickej výbavy smie vykonávat' iba vyučený elektrikár.
V prípade otázok uved'te, prosím, nasledujúce údaje:
Je potrebné dbat' na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: hydraulický olej, štrbinový klin, Prevodový olej
16. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit' alebo sa môže dat do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!
Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat' podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat' s domovým odpadom. Tento výrobok sa musí odovzdat' na to určenému zbernému stredisku. K tomu môže dôjst napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stre-disku na recykláciu odpadu z elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenci-álne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negativny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elek-trických a elektronických zariadení alebo od vášho odvozu odpadkov.
17. Odstraňovanie proúch
V nasledujúcej tabul'ke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovat’ a odstránit’ problém, obrátte sa na vašu servisnú dielňu.
| Porucha Možné príčiny Riešenie | ||
| Hydraulické čerpadlo sa nespustí | Chýba napätie Skontrolujte, či majú elektrické káble prúd | |
| Termospínač motora sa vypol Termospínač vnútri skrine motora opát' zapnite | ||
| Štiepací stípik sa nepohybuje dole | Nízka hladina oleja Skontrolujte hladinu oleja a doplňte | |
| Jedna z pák nie je pripojená Skontrolujte upevnenie páky | ||
| Nečistoty v koľajniciach Vyčistite stípik | ||
| Motor sa spustí, ale stípik sa nepohybuje dole | Nesprávny smer otáčania motora pri trojfázovom prúde | Skontrolujte smer otáčania motora a prípadne ho zmeňte |
Zrejmé vady musia byť predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všelky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparátly, ktoré sú správne používané počas zákonného terminu záruky tak, že bezplatne vymeníme každů čast' aparátu, ktorá sa v priebehu tohto času může stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej
vady. Na častí ktoré samí nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.
