Typ produktu	Vertikální hydraulický štípač
Značka	Scheppach
Model	HL1450
Napájecí napětí	400 V / 50 Hz třífázové
Příkon (P1)	4300 W
Výkon (P2)	3400 W
Štípací síla	14 tun
Maximální délka dřeva	106 cm
Průměr dřeva	10 až 40 cm
Zdvih válce	860 mm
Rychlost klesání	9 cm/s
Rychlost zdvihu	6 cm/s
Kapacita hydraulického oleje	10 litrů
Hmotnost netto	208 kg
Rozměry (D x Š x V)	1040 x 1000 x 2400 mm
Typ motoru	Třífázový elektromotor
Otáčky motoru	1400 min⁻¹
Provoz	S6 40%
Fázový měnič	Ano
Bezpečnost	Dvouruční ovládání, ochrana proti opětovnému spuštění
Údržba	Výměna oleje každých 250 hodin
Opotřebitelné díly	Štípací klín, hydraulický olej
Včetně příslušenství	Zvedací nástroj, podpěrné rameno, upínací dráp, transportní kola

Často kladené otázky - HL1450 SCHEPPACH

Jak změnit směr otáčení motoru?

Použijte fázový měnič umístěný na napájecí zástrčce (Obr. 11). Otočením změníte směr. Nikdy nespouštějte motor ve špatném směru, jinak dojde k poškození hydraulického systému.

Jaký hydraulický olej použít?

Použijte olej HLP 32. Celková kapacita je 10 litrů. Vyměňte po 50 hodinách provozu, poté každých 250 hodin.

Jak vyměnit olej?

Postavte stroj zvýšeně na paletu, otevřete vypouštěcí šroub pod štípacím sloupem a plnicí uzávěr. Zachyťte olej do nádoby o objemu alespoň 15 litrů. Vraťte šroub s těsněním a nalijte nový olej.

Co dělat, když hydraulické čerpadlo nefunguje?

Nejprve zkontrolujte elektrické napájení a kabely. Pokud se spustila tepelná ochrana motoru, počkejte, až motor vychladne. Ujistěte se, že je hladina oleje dostatečná.

Jaká je maximální délka polen?

Maximální délka je 106 cm. Průměr musí být mezi 10 cm a 40 cm. Nikdy neštípejte dřevo s hřebíky nebo kovovými dráty.

Jak použít upínací dráp?

Umístěte upínací dráp (15) na štípací klín (9), poté jej utáhněte upínací pákou (16) na dřevo. Uvolněte dráp před použitím zpětné páky (3).

Jak použít zvedák polen?

Odpojte zajištění, spusťte štípací klín tak, aby rameno spočívalo na zemi. Natočte kmen na trubku, poté klín zvedněte. Nestůjte v oblasti zdvihu.

Jaké jsou důležité bezpečnostní pokyny?

Používejte rukavice, ochranné brýle a bezpečnostní obuv. Používejte dvouruční ovládání (obě rukojeti). Nenechávejte žádnou osobu blíže než 5 metrů. Před údržbou odpojte.

Jak přepravovat štípač?

Uveďte stroj do přepravní polohy: spusťte štípací klín na kovový podstavec, odstraňte hřídele. Použijte jeřáb připevněním háku k hornímu kroužku. Nikdy nezvedejte za štípací klín.

Jak skladovat stroj?

Skladujte stroj na tmavém, suchém a mrazuvzdorném místě (teplota mezi +5°C a +30°C). Mimo dosah dětí. Přikryjte jej, abyste ochránili před prachem.

NÁVOD K OBSLUZE HL1450 SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte příručku
	Používejte bezpečnostní obuv
	Vždy používejte ochranné rukavice
	Používejte ochranu sluchu a ochranné brýle
	Používejte ochrannou přilbu
	Zákaz kouření v pracovním prostoru
	Hydraulický olej nesmí vytékat na zem
	Udržujte pracovní prostor v pořádku! Nepořádek může vést k úrazům!
	Zlikvidujte použitý olej podle předpisů (sběrné místo pro likvidaci použitého oleje). Je zakázáno vypouštět použitý olej na zem nebo jej míchat s jiným odpadem.
	Neodstraňujte uvíznuté kmeny nikdy rukama.
	Je zakázáno, odstraňovat a upravovat kryty a bezpečnostní zařízení.
	Pozor! Před opravami, údržbou a čištěním stroje vypněte motor a vytáhněte zástrčku.
	Riziko pořezání a uskřípnutí; nikdy se nedotýkejte nebezpečných oblastí, když je štípací nůž v pohybu.
	Vysoké napětí, nebezpečí života!
	Stroj smí být obsluhován vždy pouze jednou osobou!
	Odvzdušňovací šroub uvolněte před zahájením práce o cca 2 otáčky. Před přepravou jej uzavřete
	Pozor! Pohyblivé nástroje!
	Stroj nepřepravujte naležato!
	V pracovním prostoru stroje smí být pouze obsluha. Nezůčastněné osoby a domácí či užitková zvířata udržujte mimo nebezpečnou oblast (5 m = minimální vzdálenost).
⚠ Pozor!	Místa, která se týkají bezpečností, jsme v tomto návodu k použití označili touto značkou

Obsah: Strana:

1. Úvod....54
2. Popis zařízení....54
3. Rozsah dodávky....54
4. Použití podle účelu určení 54
5. Bezpečnostní směrnice....55
6. Doplňující bezpečnostní pokyny....55
7. Technická data 56
8. Rozbalení 56
9. Montáž / Před uvedením do provozu 56
10. Zahájení provozu....57
11. Elektrická přípojka....58
12. Čištění 59
13. Přeprava 59
14. Skladování....59
15. Údržba....59
16. Likvidace a recyklace....59
17. Tabulka poruch....60

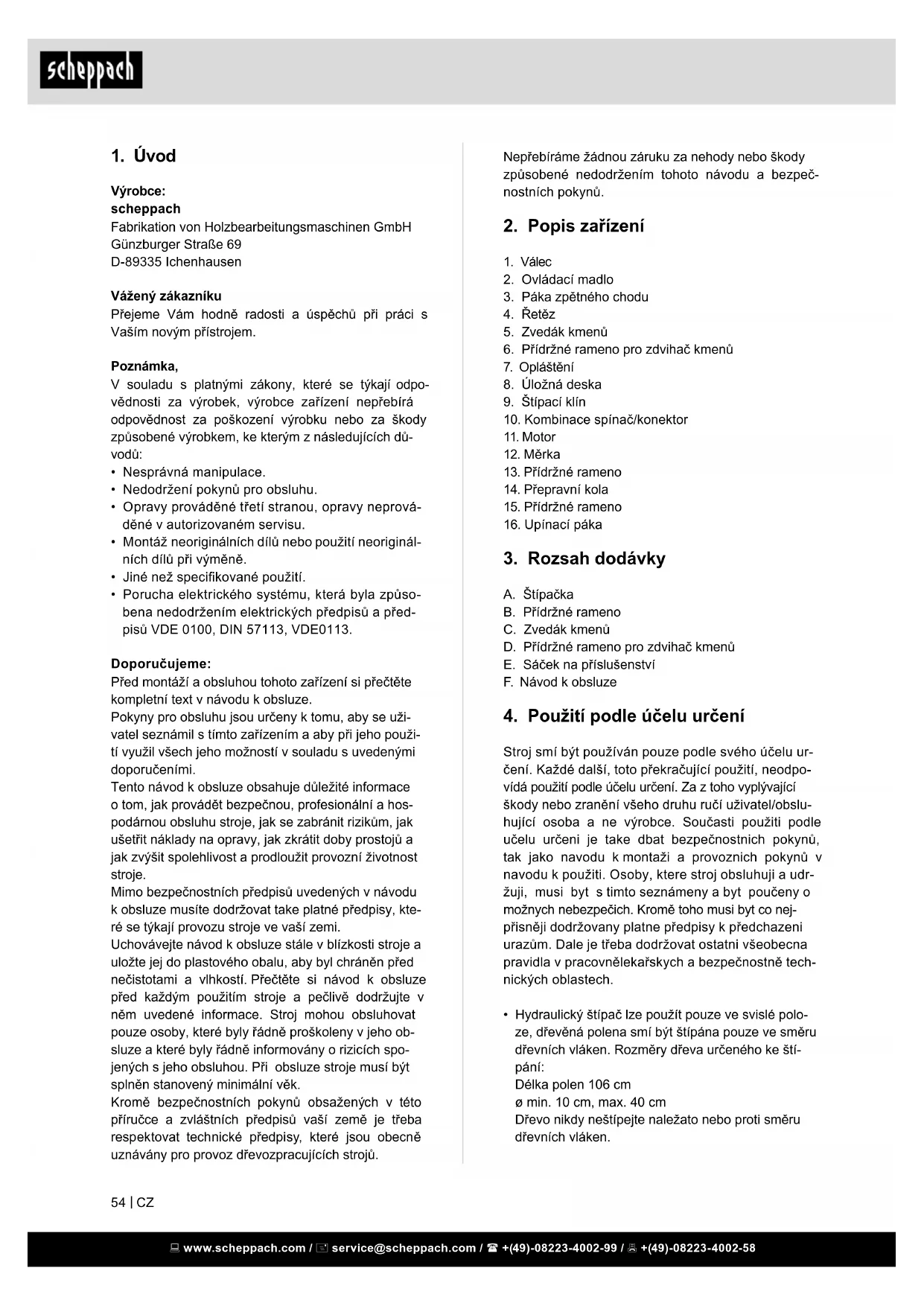

1. Úvod

Výrobce:

scheppach

Přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Poznámka,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třeti stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze.

Pokyny pro obsluhu jsou určeny k tomu, aby se uži- vatel seznámil s tímto zařízením a aby při jeho použi- tí využil všech jeho možností v souladu s uvedenými doporučeními.

Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje.

Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Kromě bezpečnostních pokynů obsažených v této příručce a zvláštních předpisů vaší země je třeba respektovat technické předpisy, které jsou obecně uznávány pro provoz dřevozpracujících strojů.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis zařízení

1. Válec
2. Ovládací madlo
3. Páka zpětného chodu
4. Retěz
5. Zvedák kmenů
6. Přídržné rameno pro zdvihač kmenů
7. Oplástění
8. Úložná deska
9. Štípací klin
10. Kombinace spínač/konektor
11. Motor
12. Měrka
13. Přídržné rameno
14. Přepravní kola
15. Přídržné rameno
16. Upínací páka

3. Rozsah dodávky

A. Štípačka
B. Přídržné rameno
C. Zvedák kmenů
D. Přídržné rameno pro zdvihač kmenů
E. Sáček na příslušenství
F. Návod k obsluze

4. Použití podle účelu určení

Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce. Současti použiti podle učelu určení je take dbat bezpečnostních pokynů, tak jako navodu k montaži a provozních pokynů v navodu k použiti. Osoby, ktere stroj obsluhuji a udržuji, musi byt s timto seznámeny a byt poučeny o možnych nebezpečich. Kromě toho musi byt co nej-prisněji dodržovany platne předpisy k předchazeni urazům. Dale je třeba dodržovat ostatní všeobecna pravidla v pracovnělekařskych a bezpečnostně technických oblastech.

- Hydraulický štípač lze použít pouze ve svislé poloze, dřevěná polena smí být štípána pouze ve směru dřevních vláken. Rozměry dřeva určeného ke štípání:

Délka polen 106 cm

Dřevo nikdy neštípejte naležato nebo proti směru dřevních vláken.

• Musí být dodržovány bezpečnostní, pracovní a servisní pokyny výrobce a také technické parametry uvedené v kapitole Technické údaje.
• Dále je nutné dodržovat příslušné bezpečnostní předpisy a ostatní všeobecně uznávané bezpečnostní a technické předpisy.
• Používat stroj, provádět na něm údržbu nebo jej opravovat smí pouze osoby, které jsou s ním obeznámené, a jsou poučené o nebezpečích. Provedením svévolných změn na stroji zaniká veškerá odpovědnost výrobce za případně vzniklé škody.
• Stroj se smí používat pouze s originálním příslušenstvím a originálními nástroji vyrobenými výrobcem.
• Jakékoliv jiné použití platí jako použití v rozporu s určením. Výrobce není odpovědný za jakékoliv poškození v důsledku neschváleného použití, riziko nese uživatel sám.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

5. Bezpečnostní směrnice

VAROVÁNÍ: Když použiváte elektrické přístroje a nářadí, měli byste se řídit těmito základními preventivními opatřeními, aby se snížilo riziko požáru, rány elektrickým proudem a poranění osob. Než začnete pracovat s tímto přístrojem, přečtěte si prosím všechny pokyny.

• Dodržujte všechny bezpečnostní pokyny a upozornění na stroji.
• Udržujte všechny bezpečnostní pokyny a upozornění na nebezpečí na stroji v čitelném stavu.
• Nikdy ze stroje neodstraňujte bezpečnostní zařízení ani nesabotujte jejich činnost.
• Bezpečnostní zařízení na stroji nesmí být odmontována nebo vyřazena z provozu.
• Zkontrolujte kabely pro připojení na síť. Nepouží-vejte žádná vadná napájecí vedení.
• Pred spuštěním zkontrolujte správnou funkci dvouručního ovládání.
• Věk pracovníka obsluhy musí být nejméně 18 let. Věk praktikantů musí být nejméně 16 let, ti však smí se strojem pracovat jen pod dohledem. Při práci používejte pracovní rukavice.
• S přístrojem si nesmí hrát děti.
• Při práci používejte pracovní rukavice a ochrannou obuv, ochranné brýle, přiléhavý pracovní oděv a ochranu sluchu (OOP).
• Pozor při práci: Nebezpečí poranění prstů a rukou štípacím nástrojem.

• Pro štípání těžkých nebo objemných dílů používejte vhodné pomůcky pro podporu.

• Práce na novém seřízení, nastavení a čištění, stejně jako údržba a odstraňování poruch se smí provádět jen při vypnutém motoru. Vytáhněte síťovou zástrčku ze zásuvky!

• Instalace, opravy a údržbářské práce na elektrické instalaci smějí provádět jen odborníci.
• Všechna ochranná a bezpečnostní zařízení se musí po dokončení oprav a údržby hned zase na-montovat.
• Když opouštíte pracoviště, vypněte motor. Vytáhněte síťovou zástrčku ze zásuvky!
• Při štípání může kvůli vlastnostem dřeva (např. kvůli srůstům, odřezkům kmene nepravidelného tvaru atd.) dojít k ohrožením jako vymrštění částí, zablokování štípačky a pohmožděninám.

6. Doplňující bezpečnostní pokyny

• Štípač smí obsluhovat pouze jedna osoba sama
• Používejte ochranné pracovní prostředky (ochranné brýle/štít, rukavice, bezpečnostní obuv) pro ochranu před rizikem úrazu.
• Nikdy neštípejte polena, která obsahují hřebíky, dráty nebo jiné předměty.
• Již naštípaní polena a hobliny vytvářejí nebezpečný pracovní prostor. Je zde riziko klopýtnutí, uklouznutí nebo pádu. Udržujte pracovní prostor vždy v pořádku.
• Je-li stroj zapnutý, nikdy nepokládejte ruce na pohybující se součásti stroje.
• Štípejte pouze dřevěná polena, která mají maximální délku 106 cm.

Upozorněnil Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Stroj je vyroben podle stavu techniky a uznávaných bezpečnostně-technických předpisů. Přes-to se však mohou při práci vyskytnout zbytková rizika.

• Nebezpečí poranění prstů a rukou štípacím nástrojem při neodborném vedení nebo vkládání dřeva.
• Zranění způsobená odmrštěným obrobkem v případě neodborného držení nebo vedení.
• Ohrožení proudem při používání kabelů pro připojení na elektrickou síť, které nejsou v pořádku.

• Dále mohou i přes všechna provedená preventivní opatření existovat zbytková rizika, která nejsou vidět.

• Zbytková rizika je možné minimalizovat, když budete dodržovat bezpečnostní pokyny, návod k obsluze, a když budete přístroj řádně používat podle určení.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
• Před provedením nastavení nebo údržby uvolněte spouštěcí tlačítko a vytáhněte síťovou zástrčku.
• Zabraňte náhodnému spuštění stroje: při vložení zástrčky do elektrické zásuvky nesmí být stisknut hlavní spínač.
• Používejte nástroj, doporučený v tomto návodu k obsluze. Tím dosáhnete toho, že bude váš stroj po-skytovat optimální výkon.
• Pri provozu stroje nevkládejte ruce do pracovního prostoru.

7. Technická data

Motor elektromotor

Motor	400V / 50Hz
Příkon P1	4300 W
Výstupní výkon P2	3400 W
Provozní režim	S6 40%
Otáčky motoru	1400 min ^-1
Fázový měnič	ano
Rozměry D x Š x V	1040 x 1000 x 2400 mm
Délka polena	1060 mm
Max. výkon	14 t
Zdvih válce	860 mm
Rychlost štípání	9 cm/s
Zpětná rychlost	6 cm/s
Množství oleje	10 l
Hmotnost	208 kg

Technické změny vyhrazeny!

8. Rozbalení

Otevřete balení a opatrně vyjměte přístroj.

Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen). Zkontrolujte, zda je obsah dodávky úplný. Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.

Uchovejte obal dle možností až do uplynutí záruční doby. Seznamte se před použitím s přístrojem podle návodu k obsluze. Používejte u příslušenství a namáhaných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby přístroje.

⚠ POZOR!

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

9. Montáž / Před uvedením do provozu

9.1 Kola Montáž (obr. 2)

Vsuňte osu kol Skrze otvor na spodním zadním konci štípačky.

Nyní nasuňte kola (14) na osu a upevněte je oběma závlačkami.

9.2 Ovládací madla Montáz (obr. 3)

Ovládací (2) rameno s podélným otvorem zavedte na kolébku (b) A otvor na závitovou tyč (a).

Zajistěte ovládaci rameno podložkou a upevněte je pružinovou závlačkou na kolébku a pomocí samopo- jistné matice na závitovou tyč.

Nyní podle popsané metody upevněte druhé ovládací rameno na druhé straně

9.3 Přídržná ramena Montáž (obr. 4)

Zasuňte obě přídržná ramena (13) do čtyřhranné trubky, která se nachází na levé straně štípačky. Přídržná ramena (13) upevněte vždy dvěma šrouby se šestihrannou hlavou M10 x 45 a samopojistnými maticemi.

9.4 Přídržné rameno pro zdvihač kmenů Montáž (obr. 5)

Přídržné rameno (6) upevněte dvěma šrouby se šestihrannou hlavou (M10 x 25) na rám, šrouby zatím neutahujte. (pokračujte 9.5)

9.5 Zdvihač kmenů Montáž (obr. 6)

Upevněte zdvihač kmenů (5) šroubem se šestihrannou hlavou (M10 x 55) a sampojistnou maticí mezi dva úhelníky, které se nacházejí na pravém dolním konci štípačky.

Nyní přidržné rameno (6) vyrovnejte Na zdvihači kmenů. Mezi přidržným ramenem a zdvihačem kmenů musí být mezera cca 0,5 - 1 mm.

Následně zahákněte řetěz (4) Za štípací nůž. (Obr. 7)

9.6 Uved'te štípačku do pracovní polohy

Připojte štípačku k elektrické sítí. Při tom dávejte pozor na směr otáčení motoru.

Spust'te obě ovládací rukojeti dolů tak, aby se válec nacházel nad otvory (d) V horní poloze. Nasuňte obě hřídele do otvorů a zajistěte je pružinovým kolíkem.

Poté jed'te štípacím nožem do nejhořejší polohy a odstraňte podpěru.

9.7 Montáž doplňkového přepravního kola (f) (obr. 13)

Zavěste přepravní kolo na tři šrouby se šestihrannou hlavou M10 s přírubou a zafixujte šrouby vidlicovým klíčem SW17.

Podpěru dobře uschovejte, neboť je potřebná pro každou přepravu štípačky.

⚠ POZOR!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

10. Zahájení provozu

Ujistěte se, že je stroj kompletní a namontovaný správně podle předpisů. Zkontrolujte před každým použitím:

• Přípojná vedení, zda nejsou poškozená (trhliny, řezná místa a podobně),
  • Stroj, zda není jakkoli poškozen,
• Zda jsou všechny šrouby správně utažené,
• Hydrauliku na případné úniky a
• Hladinu oleje
• Bezpečnostní zařízení

Kontrola hladiny oleje (obr. 9)

Hydraulický systém je uzavřený systém s olejovou nádrží, olejovým čerpadlem a regulačním ventilem. Před každým uvedením do provozu zkontrolujte stav oleje. Nízká hladina oleje může způsobit poškození olejového čerpadla.

Štípací nůž musí být před zkouškou zasunutý, stroj musí stát rovně na podkladu.

Hladina oleje musí být uvnitř značky na měrce.

Elektromotorem

Zkontrolujte směr chodu motoru. Nenachází-li se rameno štípačky v horní poloze, vyjedťe s nožem štípačky pomocí třmenu zpětného chodu nebo rukojetí do horní polohy. Pokud se štípací rameno již nachází v nejhořejší poloze, aktivujte posunutím obou pák dolů štípací mechanismus. Tím se štípací rameno pohne dolů.

V případě, že se štípací nůž i přes stisknuté rukojeti nebo třmen zpětného chodu nepohne, tak okamžitě vypněte stroj.

Pro změnu směr otáčení motoru otáčejte jednotkou měníci polaritu v zásuvné jednotce (obr. 11).

Nikdy nenechte běžet motor v nesprávném směru otáčení! To nevyhnutelně vede ke zničení čerpacího systému a proto nelze uplatnit žádnou záruku.

Kontrola funkčnosti

Před každým použitím by měla být provedena kontrola funkčnosti.

Akce: Výsledek:
Obě rukojeti stiskně-te dolů.	Štípací nůž jde dolů - asi 20 cm nad stůl.
Uvolnit vždy jednu rukojeť	Štípací nůž zůstane ve zvolené poloze stát.
Zatlačte obě rukojeti nahoru	Nůž jde nahoru

Pozor!

Pred uvedením do provozu povolte plnicí šroub (d).

Nezapomeňte nikdy povolit plnicí šroub! Jinak se bude vzduch nacházející se v systému neustále znovu stlačovat a uvolňovat, což má za následek, že se zničí těsnění hydraulického okruhu a štípačka na dřevo již není použitelná. V tomto případě se prodejce i výrobce distancují od jakýchkoliv poskytnuti záruky.

Vypnutí/zapnutí (10)

Pro zapnutí stiskněte zelené tlačítko.

Pro vypnutí stiskněte červené tlačítko.

Upozornění: Zkontrolujte před každým použitím funkci jednotky pro zapnutí a vypnutí stroje tak, že ji jednou zapnete i vypnete.

Ochrana proti opětovnému zapnutí v případě přerušení proudu (spínač nulového napětí)

Při výpadku proud, náhodnému vytažení zástrčky nebo vadné pojistce se stroj automaticky vypne. Pro opětovné spuštění stiskněte zelené tlačítko na spínací jednotce.

Upevnění štípačky

Štípačku upevněte k podlaze tak, že dva úhelníky (f) upevníte vždy dvěma šrouby s šestihrannou hlavou (g) k základové desce. Následně zasuňte kolový šroub (d) do příslušného otvoru v úhelníku.

Štípání

- Při venkovních teplotách pod 5°C nechte stroj cca 15 minut běžet na volnoběh, aby hydraulický systém dosáhl provozní teploty. Dřevo stojící pod štípacím nožem.

⚠ Pozor: Štípací nůž je velmi ostrý. Nebezpečí zranění!

• Stlačíte-li obě ovládací páky dolů, sjede štípací nůž dolů a rozštípne dřevo.
• Štípejte jenom rovně uřezané kusy dřeva a jenom po směru letokruhů.
• Štípejte polena ve svislé poloze.
• Nikdy neštípejte naležato nebo příčně.
• Noste při štípání dřeva vhodné rukavice a bezpečnostní obuv.
• Při extrémně vzrostlém dřevě odštěpujte polena od kraje.

⚠ Pozor: Určitá dřeva se mohou při štípání do- stat pod silné pnutí a náhle prasknout.

- Vzpríčené dřevo vytlučte proti směru štípání nebo uvolněte vyjetím štípacího klínu nahoru. V tomto případě k tomu pouze stlačte rukojeti nahoru, nepoužívejte třmen zpětného chodu. Pozor: Nebezpečí zranění

Používání přidržného ramene (obr. 14)

Při štípání se nesmí dřevo (B) v pozici přidržovat rukama ani nohama. Použijte k tomu přidržné rameno (15). Postupujte při tom následovně:

1. Zajeďte štípacím klínem (9) pomocí obou ovládacích rukojetí (2) krátce nad štípané dřevo (B / max. 1 cm).
2. Nasad'te přidržné rameno (15) na štípací klin (9).
3. Zatlačte přidržné rameno (15) pomocí upínací páky do štípaného dřeva (B). Opěrným bodem upínací páky (16) je čep (A).
4. Pokračujte se štípáním pomocí obou ovládacích pák (2).
5. Sejměte přídržné rameno ze dřeva (B), poté stiskněte páku zpětného chodu (3).

Provoz zvedáku kmenů (5)

Všeobecné pokyny ke zvedáku kmenů:

• Retěz zvedáku kmenů se smí z bezpečnostních důvodů zavěsit na štípacím noži pouze posledním článkem.
• Dbejte, aby se v pracovní oblasti zvedáku kmenů nezdržovaly žádné osoby

Provoz zvedáku kmenů

• Uvolněte zadržovací zvedáku kmenů, aby mohla zvedací trubka volně běhat
• Najed'te štípacím nožem natolik dolů, aby zvedací trubka zvedáku kmenů ležela kompletně na zemi.
• V této poloze můžete štípaný kmen navalit na zvedací trubku (kmen musí ležet v oblasti mezi oběma fixačními špicemi)
• Stlačte třmen zpětného chodu dolů nebo rukojeti nahoru a nechte vyjet štípací nůž nahoru. (Opatrně! Nestůjte v pracovní oblasti zvedáku kmenů! Nebezpečí zranění!)
• Zarovnejte nyní kmen, tlačte jej proti přídržnému trnu a rozštípněte jej (viz: Pracovní pokyny)
• Poté odstraňte naštípané dřevo a sjedťe štípacím klínem a tím i zvedákem kmenů znovu dolů.
• Nyní lze na zvedák kmenů navalit nový kmen.

Odstavení zvedáku kmenů.

Při nepoužívání zvedáku kmenů chodu se tento používá jako druhé ochranné rameno. K tomu se rameno zvedne tak, aby zaklaplo v přídržném.

Přepravní poloha zvedáku kmenů:

Vedte zvedák kmenů rukou nahoru tak, aby zaklapl.

Dodržujte tyto pokyn pro zajištění rychlé a bezpečné práce.

11. Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H07RN.

Uvedení typového označení na přívodním kabelu je povinné.

U jednofázového střídavého motoru doporučujeme pro stroje s vysokým rozběhovým proudem (od 3000 W) jištění C 16A nebo K 16A!

Třifázový motor 400 V/50 Hz

Sít'ové napětí 400 Volt/50 Hz.

Napájecí a prodlužovací kabel musí být 5-žilový = 3 P + N + SL. - (3/N/PE).

Prodlužovací kabely musí mít minimální průřez 1,5 mm². Připojení k síti je jištěno maximálně 16 A

Při změně připojení k síti nebo umístění musí být zkontrolován směr otáčení. V případě potřeby je nutné změnit polaritu.

Otočte zařízením na změnu sledu fází v zástrčce.

12. Čištění

Pozor!

Před prováděním veškerých čisticích prací odpojte síťovou zástrčku.

Doporučujeme, přístroj ihned po každém použití vyčistit.

Čistěte přístroj pravidelně vlhkým hadrem a trochou tekutého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; mohly by poškodit plastové díly nářadí. Dbejte na to, aby se dovnitř nářadí nemohla dostat žádná voda.

13. Přeprava

Než budete štípačku na palivové dřevo přepravovat, uveďte ji do přepravní polohy. K tomu jed’te štípacím klínem dolů tak, aby dolehl na kovovou podpěru.

Poté obě hřídele odstraňte A následně nechte sjet vá- lec dolů. Štípačku můžete na paletu postavit pomocí jeřábu, štípačku nikdy nezvedejte za štípací nůž. Na horní části štípačky je oko, do kterého lze zavěsit hák jeřábu.

14. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem Návod k obsluze uložte u přístroje.

15. Údržba

Pozor!

Před prováděním veškeré údržby odpojte síťovou zástrčku. Dávejte pozor, aby kloubový hřídel nebyl připojen k hnacímu vozidlu.

Kdy musím vyměnit olej?

První výměna oleje po 50 hodinách, potom po každých 250 hodinách provozu.

Výměna oleje (obr. 9 + 10)

• Spustte nůž zcela dovnitř.
• Umístěte nádobu s obsahem nejméně 10 litrů pod štípač dřeva.
• Uvolněte odvzdušňovací čepičku (12).
• Otevřete vypouštěcí šroub oleje pod olejovou nádrží, aby mohl olej vytéci.
  • Vypouštěcí šroub oleje opět zavřete.
• Naplňte 9 litry nového hydraulického oleje pomocí čisté nálevky.
• Našroubujte opět odvzdušňovací čepičku.

Pozor! Do olejové nádrže nesmějí proniknout žádné částečky nečistot. Použitý olej zlikvidujte podle předpisů ve sběrném místě použitého oleje. Je zakázáno vypouštět použitý olej na zem nebo jej míchat s dalším odpadem.

Doporučujeme oleje řady HLP 32.

Nosník štípače dřeva

Před použitím stroje jemně namažte sloup štípače včetně vnitřních stran tubusu. Tento proces se musí opakovat po každých 5 hodinách provozu. Aplikujte mazací tuk nebo sprejový olej. Sloup se nesmí pohybovat na sucho.

Hydraulický systém

Hydraulický systém je uzavřený systém s olejovou nádrží, olejovým čerpadlem a regulačním ventilem Tento systém je z továrny kompletně smontován a nesmí na něm být prováděny žádné úpravy ani s ním nesmí být nijak manipulováno.

Hladinu oleje kontrolujte pravidelně.

Příliš nízká hladina oleje poškozuje olejové čerpadlo Hydraulické přípojky a příslušenství pravidelně kontrolujte těsnost - případně je dotáhněte.

Připojení a opravy elektrického

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: hydraulický olej, dělící klín, Převodový olej

* není nutně obsaženo v rozsahu dodávky!

16. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení.

Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

17. Tabulka poruch

Následující tabulka zobrazuje známky chyby a popisuje, jak lze provést nápravu, pokud váš stroj nepracuje správně. Pokud nemůžete problém lokalizovat a odstranit, obrat'te se na Vaši servisní dílnu.

Porucha Možné příčiny Řešení
Hydraulické čerpadlo se nespustí	Chybí napětí Zkontrolujte, zda mají elektrické kabely proud
	Termospínač motoru se vypnul	Termospínač uvnitř skříně motoru opět zapněte
Štípací sloupek se nepohybuje dolů	Nízká hladina oleje Zkontrolujte hladinu oleje a doplňte
	Jedna z pák není připojena Zkontrolujte	upevnění páky
	Nečistoty v kolejnicích Vyčistěte sloupek
Motor se spustí, ale sloupek se nepohybuje dolů	Nesprávný směr otáčení motoru u třífázového proudu	Zkontrolujte směr otáčení motoru a případně jej změňte

5. Bezpečnostní směrnice

Skontrolujte, či je rozsah dodávky kompletný.

Teraz nasuňte kolesá na osku kolesa (14) a zafixujte ich dvomi závlačkami.

9.2 Montáž ovládacích rukovätí (obr. 3)

Zavedte ovládacie (2) rameno s pozdížnym otvorom na kyvnú páku (b) a vývrtom na závitovú tyč (a).

Zaistite ovládacie rameno podložkou a zafixujte ho pružnou závlačkou na kyvnej páke a samopoistnou maticou na závitovej tyči.

Na vypnutie stlačte červené tlačidlo.

Zafixujte štiepačku na podlahu tým, že upevníte na podložke dva uholníky (f), každý dvomi skrutkami so šesťhrannou hlavou (g). Následne zasuňte kolík (h) cez existujúce vítanie do uholníka.

Štiepanie

1. Pomocou oboch ovládacích rukovátí (2) posuňte štiepací klin (9) nakrátko nad štiepané drevo (B / max. 1 cm).
2. Nasad'te prídržnú čel'ust' (15) na štiepací klin (9).
3. Pomocou upínacej páky vtlacte prídržnú čelust' (15) do štiepaného dreva (B). Miestom nasadenia pre upínaciu páku (16) je čap (A).
4. Pokračujte v štiepaní pomocou oboch ovládacích pák (2).
5. Pred ovládaním páky spätného chodu (3) odstráňte prídržnú čel'usť z dreva (B).

Otočte zariadením na zmenu sledu fáz v zástrčke.

12. Čistenie

Pozor!

Kedy musím vymenit' olej?

Hladinu oleja kontrolujte pravidelne.

• Druh prúdu motora,
• Údaje z typového štítka stroja,
• Údaje o motore z typového štítka.

Servisné informácie

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Staré zariadenia nevyhadzujte do domového odpadu!

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhúty začínající od doručení tak, že bezplatné vyměníme každou část stroje, která se během této doby může stát prokazatelné nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
