Produkta veids	Vertikālais hidrauliskais skaldītājs
Zīmols	Scheppach
Modelis	HL1450
Barošanas spriegums	400 V / 50 Hz trīsfāžu
Patērētā jauda (P1)	4300 W
Izvadītā jauda (P2)	3400 W
Skaldīšanas spēks	14 tonnas
Maksimālais koksnes garums	106 cm
Koksnes diametrs	10 līdz 40 cm
Cilindra gājiens	860 mm
Nolaišanās ātrums	9 cm/s
Pacelšanās ātrums	6 cm/s
Hidrauliskās eļļas tilpums	10 litri
Neto svars	208 kg
Izmēri (G x D x A)	1040 x 1000 x 2400 mm
Motora tips	Trīsfāžu elektriskais
Motora apgriezieni	1400 min⁻¹
Darba režīms	S6 40%
Fāžu invertors	Jā
Drošība	Divu roku vadība, aizsardzība pret atkārtotu iedarbināšanu
Apkope	Eļļas maiņa ik pēc 250 stundām
Nodiluma daļas	Skaldīšanas ķīlis, hidrauliskā eļļa
Iekļautie piederumi	Celšanas instruments, atbalsta roka, fiksācijas skava, transporta riteņi

Bieži uzdotie jautājumi - HL1450 SCHEPPACH

Kā mainīt motora griešanās virzienu?

Izmantojiet fāžu invertoru uz barošanas spraudņa (11. att.). Pagrieziet to, lai mainītu virzienu. Nekad nedarbiniet motoru nepareizā virzienā, jo tas sabojās hidraulisko sistēmu.

Kādu hidraulisko eļļu izmantot?

Izmantojiet HLP 32 eļļu. Kopējā ietilpība ir 10 litri. Nomainiet eļļu pēc 50 darba stundām, pēc tam ik pēc 250 stundām.

Kā iztukšot eļļu?

Novietojiet mašīnu paceltu uz paletes, atveriet iztukšošanas skrūvi zem skaldīšanas kolonnas un uzpildes aizbāzni. Savāciet eļļu traukā, kura tilpums ir vismaz 15 litri. Ievietojiet skrūvi un tās blīvi, pēc tam ieliet jauno eļļu.

Ko darīt, ja hidraulikas sūknis nedarbojas?

Vispirms pārbaudiet elektrisko barošanu un kabeļus. Ja motora termiskā aizsardzība ir nostrādājusi, pagaidiet, līdz motors atdziest. Pārliecinieties, ka eļļas līmenis ir pietiekams.

Kāds ir maksimālais baļķu garums?

Maksimālais garums ir 106 cm. Diametram jābūt no 10 cm līdz 40 cm. Nekad nešķeldiet koksni ar naglām vai metāla stieplēm.

Kā izmantot fiksācijas skavu?

Novietojiet fiksācijas skavu (15) uz skaldīšanas ķīļa (9), pēc tam pievelciet to ar spīlēšanas sviru (16) pret koksni. Atbrīvojiet skavu pirms atgriešanas sviras (3) izmantošanas.

Kā izmantot baļķu pacēlāju?

Atvienojiet aizturi, nolaidiet skaldīšanas ķīli, lai roka balstītos uz zemes. Ritiniet baļķi uz caurules, pēc tam paceliet ķīli. Nestāviet pacelšanas zonā.

Kādi ir svarīgākie drošības noteikumi?

Valkājiet cimdus, aizsargbrilles un drošības apavus. Izmantojiet divu roku vadību (abas rokturi). Neatstājiet nevienu personu tuvāk par 5 metriem. Atvienojiet pirms jebkādas apkopes.

Kā transportēt skaldītāju?

Novietojiet mašīnu transporta pozīcijā: nolaidiet skaldīšanas ķīli uz metāla balsta, noņemiet asis. Izmantojiet celtni, piestiprinot āķi pie augšējā gredzena. Nekad neceliet aiz skaldīšanas ķīļa.

Kā uzglabāt mašīnu?

Uzglabājiet mašīnu tumšā, sausā un sala necaurlaidīgā vietā (temperatūra no +5°C līdz +30°C). Bērniem nepieejamā vietā. Pārklājiet to, lai pasargātu no putekļiem.

LIETOŠANAS INSTRUKCIJA HL1450 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības sim-boli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasāku-mus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet rokasgrāmatu
	Lietojiet drošus apavus
	Izmantojiet darba cimdus
	Lietojiet ausu aizsargus un aizsargbrilles
	Lietojiet aizsargkiveri
	Aizliegts smēkēt darba zonā
	Neļaujiet izplūst hidrosistēmas eļlai uz zemes
	Uzturiet kārtībā savu darba vietu! Nekārtība var izraisīt nelaimes gadījumus!
	Pienācīgi utilizējiet izlietoto eļlu (izlietotās eļļas savākšanas punktā). Ir aizliegts notecināt izlietoto eļlu zemē vai sajaukt ar atkritumiem.
	Neaizvāciet iekīlējušos klučus ar savām rokām.
	Ir aizliegts noņemt vai izmainīt drošības mehānismus vai aizsargmehānismus.
	Uzmanību! Veicot jebkādus remonta, apkopes un tīrīšanas darbus, izslēdziet motoru un atvienojiet tīkla kontaktdakšu.
	Sagriešanas un saspiešanas risks: nekad nepieskarieties bīstamajām zonām skaldīšanas naža kustības laikā.
	Augstspriegums, bīstami dzīvībai!
	Ierīci var apkalpot tikai viena persona!
	Pirms darba sākšanas atskrūvējiet atgaisošanas skrūvi par apt. 2 apgriezieniem. Pirms transportēšanas noslēdziet.
	Uzmanību! Kustīgas instrumenti!
	Netransportējiet ierīci guļus stāvoklī!
	Pie iekārtas darba zonā drīkst atrasties tikai tās operators. Neļaujiet šajā zonā iekļūt nepiederošām personām, kā arī mājdzīvniekiem un mājlopiem (jāievēro vismaz 5 m attālums).
⚠ Uzmanību!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi

Satura rādītājs: Lappuse:

1. levads....94
2. lerīces apraksts....94
3. Piegādes komplekts 94
4. Paredzētajam mērķim atbilstoša lietošana....94
5. Vispārējie drošības norādījumi....95
6. Papildu drošības norādījumi....95
7. Tehniskie dati....96
8. Izpakošana 96
9. Uzstādīšana / Darbības pirms lietošanas sākšanas ...... 96
10. Lietošanas sākšana....97
11. Pieslēgšana elektrotīklam 98
12. Tīrīšana 99
13. Transportēšana 99
14. Glabāšana....99
15. Apkope 99
16. Likvidācija un atkārtota izmantošana 99
17. Traucējumu novēršana.... 100

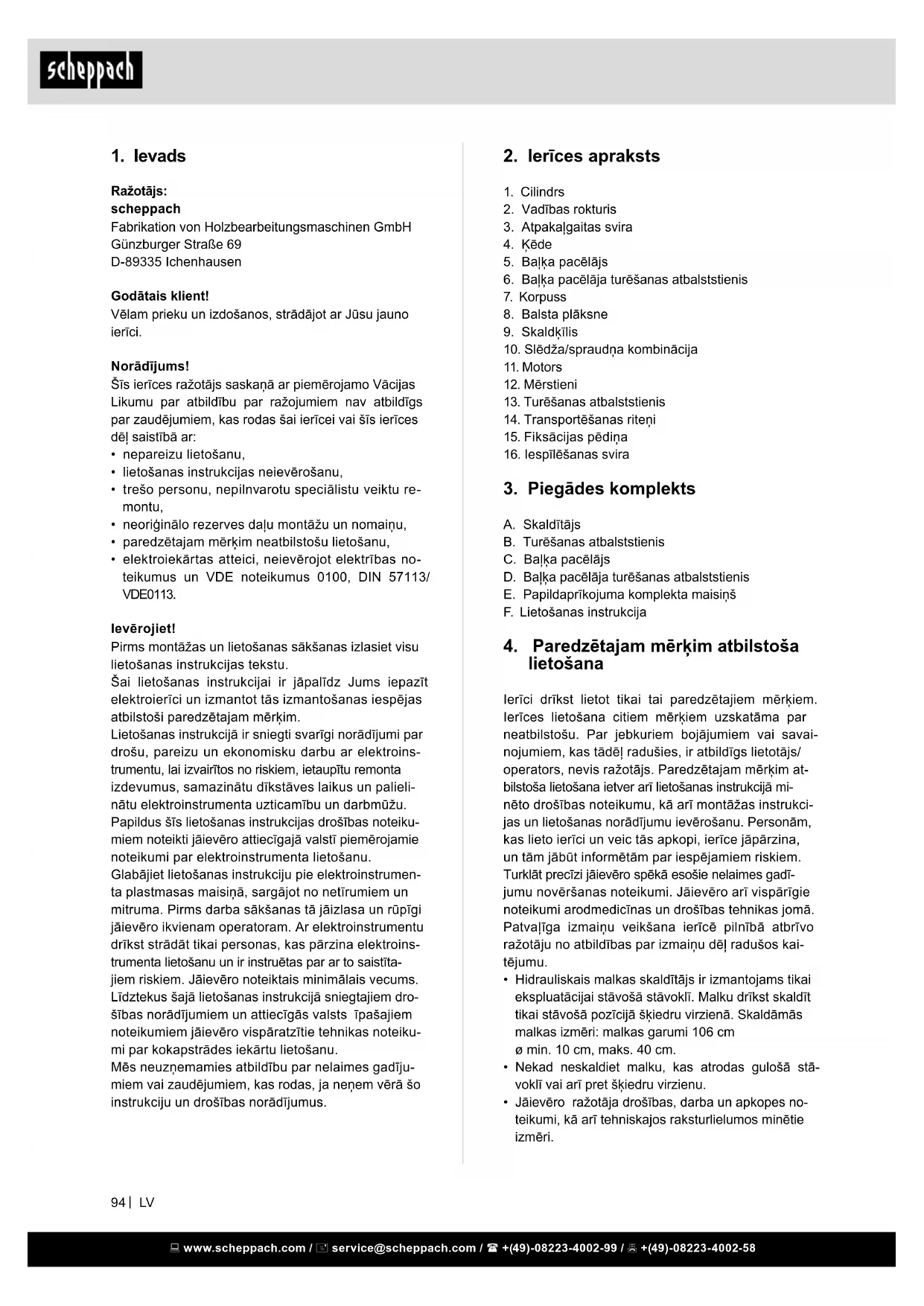

1. levads

Ražotājs:

scheppach

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaṇā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērkim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palieli-nātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistīta-jiem riskiem. Jāievēro noteiktais minimālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Cilindrs
2. Vadības rokturis
3. Atpakalgaitas svira
4. Kēde
5. Balka pacēlājs
6. Balka pacēlāja turēšanas atbalststienis
7. Korpuss
8. Balsta plāksne
9. Skaldkīlis
10. Slēdža/spraudna kombinācija
11. Motors
12. Mērstieni
13. Turēšanas atbalststienis
14. Transportēšanas riteni
15. Fiksācijas pēdiņa
16. lespīlēšanas svira

3. Piegādes komplekts

A. Skaldītājs
B. Turēšanas atbalststienis
C. Balka pacēlājs
D. Balka pacēlāja turēšanas atbalststienis
E. Papildaprīkojuma komplekta maisiņš
F. Lietošanas instrukcija

4. Paredzētajam mērķim atbilstoša lietošana

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēl radušies, ir atbildīgs lietotājs/ operators, nevis ražotājs. Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem. Turklāt precīzi jāievēro spēkā esošie nelaimes gadījumu novēršanas noteikumi. Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā. Patvaļīga izmainņu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainņu dēl radušos kaitējumu.

• Hidrauliskais malkas skaldītājs ir izmantojams tikai ekspluatācijai stāvošā stāvoklī. Malku drīkst skaldīt tikai stāvošā pozīcijā šķiedru virzienā. Skaldāmās malkas izmēri: malkas garumi 106 cm ø min. 10 cm, maks. 40 cm.
• Nekad neskaldiet malku, kas atrodas gulošā stāvoklī vai arī pret škiedru virzienu.

• Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.

• lerīci drīkst lietot, apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīga izmainu veikšana ierīcē izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uzņemas vienīgi pats lietotājs.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpni cības uznēmumos, kā arī līdzīgos darbos.

5. Vispārējie drošības norādījumi

BRĪDINĀJUMS! Ja izmantojat elektroinstrumentus, jums vajadzētu ievērot turpmākos pamata piesardzības pasākumus, lai mazinātu ugunsgrēka, elektriskā trieciena un personu savainojumu risku. Pirms darba sākšanas ar šo instrumentu izlasiet visas norādes.

levērojiet visus drošības norādījumus un bīstamības norādes uz ierīces.

• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.
• Nedrikst demontët vai padarît nelietojamus ierīces drošības mehānismus.
• Pārbaudiet tīkla pieslēguma vadus. Neizmantojiet bojātus pieslēguma vadus.
• Pirms ekspluatācijas sākšanai pārbaudiet divu roku vadības darbības pareizību.

- Apkalpojošajai personali jābūt sasniegušai vismaz 18 gadu vecumu. Apmācāmajām personām jābūt sasniegušām vismaz 16 gadu vecumu, taču tās drīkst strādāt pie ierīces tikai uzraudzībā.

• Veicot darbus, lietojiet darba cimdus.

- Bērni nedrīkst strādāt ar šo ierīci.

- Darba laikā lietojiet darba cimdus un drošības apavus, aizsargbrilles, blīvi piegulošas darba drēbes un ausu aizsargus (IAL).

- Esiet piesardzīgs, veicot darbus: Pirkstu un roku savainošanās risks, ko rada skaldīšanas instruments.

- Lai skaldītu smagas vai neparocīgas daļas, izman-tojiet piemērotus palīglīdzekļus atbalstīšanai.

- Pārveides, noregulēšanas un tīrīšanas darbus, kā arī apkopi un traucējumu novēršanu veiciet tikai tad, kad ir izslēgts motors. Izvelciet kontaktdakšu!

• Elektroinstalācijas uzstādīšanas, labošanas un ap-kopes darbus drīkst veikt tikai speciālisti.
• Pēc pabeigtiem labošanas un apkopes darbiem nekavējoties jāuzstāda atpakal visi aizsargmehānismi un drošības mehānismi.
• Atstājot darba vietu, izslēdziet motoru. Izvelciet kontaktdakšu!
• Skaldīšanas laikā sakarā ar koksnes īpašībām (piem., saaugumi, neregulāras formas balku nogriezumi utt.) var rasties apdraudējumi, piem., daļu izsviešana, skaldītāja nosprostošana un saspiedumi.

6. Papildu drošības norādījumi

• Malkas skaldītāju drīkst apkalpot tikai viena persona.
• Valkājiet aizsargaprīkojumu (aizsargbrilles/aizsargājošo sejsegu, cimdus, aizsargapavus), lai pasargātu sevi no iespējamiem savainojumiem.
• Nekad nemēginiet skaldīt klučus, kuros ir naglas, stieples vai citi priekšmeti.
• Jau saskaldītā malka un koka skaidas rada bīsta-mu darba zonu. Pastāv paklupšanas, paslīdēšanas vai nokrišanas risks. Vienmēr uzturiet darba zonu kārtībā.
• Nekad ieslēgtas ierīces gadījumā nenovietojiet rokas uz kustīgām ierīces dalām.
• Skaldiet tikai malku, kuras maksimālais garums nepārsniedz 106 cm.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

lerice ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties atseviški atlikušie riski.

• Pirkstu un roku savainošanās risks, ko rada skaldīšanas instrumenta nelietpratīga vadīšana vai nepareiza malkas novietošana.
• Savainojumi, ko rada izsviests darba materiāls nelietpratīgas turēšanas vai padeves gadījumā.
• Apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.

• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.

• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustiņu un atvienojiet tīkla spraudni.

• Nepieļaujiet nejaušu ierīces iedarbināšanos: ie-vietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustinu.
• Izmantojiet instrumentu, kurš ir ieteicams šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

7. Tehniskie dati

Piedziņa	tors
Motors	400V / 50Hz
Ieejas jauda P1	4300 W
Izejas jauda P2	3400 W
Darba režīms	S6 40%
Dzinēja apgriezienu skaits	1400 min ^-1
Fāžu komutators	jā
Izmēri G/P/A	1040 x 1000 x 2400 mm
Malkas garums	1060 mm
Jauda maks.	14 t
Cilindra gājiens	860 mm
Iestrādes ātrums	9 cm/s
Atpakalgaitas ātrums	6 cm/s
Eļļas daudzums	10 l
Svars	208 kg

Tehniskā specifikācija var tikt mainīta!

8. Izpakošana

Atveriet iepakojumu un uzmanīgi izņemiet ierīci. Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir). Pārbaudiet, vai piegādes komplekts ir pilnīgs. Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas. Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību. Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai originālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā. Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ Uzmanību!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

9. Uzstādīšana / Darbības pirms lietošanas sākšanas

9.1. Riteņi Montāža (2. att.)

Bīdiet riteņu asi Caur urbumu skaldītāja apakšējā, aizmugurējā galā. Tagad uzspraudiet riteņus uz riteņu (14) ass un nofik-sējiet tos ar divām škelttapām.

9.2. Vadības rokturi Montāža (3. att.)

Vadības sviru (2) ar garencaurumu uz pārslēdzēja (b) Un urbumu uz vītnotā stieņa (a) levadiet.

Nodrošiniet vadības sviru (2) ar paplāksni un nofiksējiet to ar atsperu šķelttapu pie pārslēdzēja un pašnostiprinošo uzgriezni pie vītnotā stieņa.

Izmantojot aprakstīto metodi, tagad piestipriniet otru vadības sviru (2) otrā pusē

9.3. Turēšanas atbalststieni Montāža (4. att.)

lespraudiet abus turēšanas atbalststienus (13) četrstūra caurulēs, kuras atrodas skaldītāja kreisajā pusē. Nostipriniet turēšanas atbalststienus (13) ar attiecīgi divām M10 x 45 mm seštūrgalvas skrūvēm un pašnostiprinošiem uzgriežņiem.

9.4. Bałka pacēlāja turēšanas atbalststienis Montāža (5. att.)

Nostipriniet (6) turēšanas atbalststieni pie rāmja ar divām seštūrgalvas skrūvēm (M10 x 25), vēl nepievelkot skrūves līdz galam. (tālāk ar 9.5. punktu)

9.5. Balka pacēlājs Montāža (6. att.)

Nostipriniet balka pacēlāju (5) ar vienu sešstūrgalvas skrūvi (M10 x 55) un vienu pašnostiprinošos uzgriezni starp abiem stūreņiem, kuri atrodas skaldītāja labajā, apakšējā galā.

Tagad ieregulējiet turēšanas atbalststieni (6) Pie balka pacēlāja. Starp turēšanas atbalststieni un balka pacēlāju jābūt apm. 0,5 - 1 mm lielai spraugai. Pēc tam kēdi (4) Aizkabiniet aiz skaldīšanas naža. (7 att.)

9.6 Skaldītāja novietošana darba stāvoklī

Pievienojiet skaldītāju pie strāvas tīkla. levērojiet motora griešanās virzienu.

Nolaidiet abus vadības rokturus tik ilgi, līdz cilindrs virs urbumiem (d) Atrodas augšējā pozīcijā. lespraudiet abas vārpstas urbumos un nodrošiniet tās ar at-speres aizbāžniem. Pēc tam pārvietojiet skaldīšanas nazi augstākajā pozīcijā un nonemiet balstu. Labi uzglabājiet balstu, jo tas ir nepieciešams skaldītāja katrai transportēšanas reizei.

9.7 Papildu transportēšanas riteņa (f) montāža (13. att.)

Uzkariet transportēšanas riteni uz trim M10 seštūr-galvas skrūvēm ar atloku un nofiksējiet skrūves ar dakšveida uzgriežņatslēgu SW17.

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

10. Lietošanas sākšana

Pārliecinieties, vai ierīce ir samontēta pilnībā un at-bilstoši norādījumiem. Pirms katras lietošanas reizes pārbaudiet:

• Vai nav bojāti pieslēgumu vadi (plaisas, iegriezumi un tamlīdzīgi bojājumi);
  • Vai nav iespējamu ierīces bojājumu;
  • Vai visas skrūves ir cieši pievilktas;
  • Vai hidraulikas sistēmā nav sūču;
• Ellas līmeni.
• Drošības ierīce

Pārbaudiet ellas līmeni (9 att.)

Hidraulikas ierīce ir slēgta sistēma ar ellas tvertni, sūkni un vadības vārstu. Regulāri pirms katras ekspluatēšanas reizes pārbaudiet ellas līmeni. Pārāk zems ellas līmenis var bojāt ellas sūkni. Skaldīšanas nazis pirms pārbaudes jāievirza, ierīcei jāstāv taisni. Ellas līmenim jābūt mērstiena markējumos

Elektromotors

Pārbaudiet motora kustības virzienu. Ja skaldītāja atbalststienis neatrodas augšējā pozīcijā, ar atpakalgaitas stīpu vai rokturiem pavirziet skaldīšanas nazi augšējā pozīcijā. Ja skaldītāja atbalststienim jau vajadzētu atrasties augšējā pozīcijā, aktivizējiet skaldīšanas mehānismu, pārvietojot abas sviras uz leju. Tādējādi skaldītāja atbalststieni pārvieto uz leju. Gadījumā, ja skaldīšanas nazis, neskatoties uz rokturu vai atpakalgaitas stīpas aktivizēšanu, nepārvietojas, nekavējoties izslēdziet ierīci. Grieziet polu pārslēgšanas mehānismu nomaināmajā blokā (11 att.), lai mai-nītu motora griešanās virzienu.

Nekad neļaujiet motoram darboties nepareizā griešanās virzienā! Tas neizbēgami rada sūkņu sistēmas destrukciju, un šajā gadījumā nevar izmantot garantiju.

Funkciju pārbaude

Pirms katras lietošanas reizes jäveic funkciju pärbaude.

Rīcība: Rezultāts:
Abus rokturus spiediet uz leju.	Skaldīšanas nazis pārvie-tojas uz leju līdz apt. 20 cm virs galda.
Attiecīgā brīdī atlaidiet vienu rokturi	Skaldīšanas nazis paliek izvēlētajā pozīcijā.
Bīdiet abus rokturus uz augšu	Nazis atkal iet uz augšu

levērībai!

Pirms lietošanas sākšanas palaidiet valīgāk iepildīšanas atveres aizgriezni (d). Nekad neaizmirstiet palaist valīgāk iepildīšanas atveres aizgriezni! Pretējā gadījumā sistēmā esošais gaiss arvien no jauna tiek saspiests un atbrīvots, un sekas ir tādas, ka tiek sabojāti hidrauliskās sistēmas kontūra blīvējumi, un malkas skaldītājs vairs nav lietojams. Šādā gadījumā tiek anulēta pārdevēja, kā arī ražotāja sniegtā garantija.

leslēgšana/izslēgšana (10)

Lai ieslēgtu, nospiediet zaļo pogu.

Lai izslēgtu, nospiediet sarkano pogu.

Norādījums! Pirms katras lietošanas reizes pārbaudiet ieslēgšanas un izslēgšanas blokā darbību, vienu reizi ieslēdzot un izslēdzot ierīci.

Drošinātājs pret atkārtotas ieslēgšanos pēc strāvas padeves pārrāvuma (izslēdzējs strāvas padeves pārtraukuma gadījumā)

Strāvas padeves pārrāvuma, nejaušas kontaktdakšas izraušanas vai bojāta drošinātāja gadījumā ierīce izslēdzas automātiski. Lai atkal ieslēgtu, vēlreiz nospiediet zaļo pogu slēdžu blokā.

Skaldītāja fiksācija

Nofiksējiet skaldītāju pie pamatnes, nostiprinot divus stūreņus (f) pie balsta plāksnes, izmantojot attiecīgi divas sešstūrgalvas skrūves (g). Pēc tam ievietojiet mietiņu (h) caur esošo urbumu stūrenī.

Skaldīšana

• Ja ārējā temperatūra ir zemāka par 5°C, ħaujiet iε-rīcei darboties tukšgaitā apm. piecas minūtes, lai hidrauliskā sistēma sasniegtu darba temperatūru. Malka vertikāli atrodas zem skaldīšanas naža
• levērībai! Skaldīšanas nazis ir ľoti ass. Savainošanās risks!
• Kad jūs abas vadības sviras spiežat uz leju, skaldīšanas nazis virzās uz leju un saskalda malku.
• Skaldiet tikai taisni sazāgētu malku.
• Skaldiet malku vertikāli.
• Nekad neskaldiet gulošu vai škērsām pret škiedru virzienu novietotu malku!

• Malkas skaldīšanas laikā valkājiet piemērotus cimdus un drošības apavus.

• Ekstrēmi saauguša kokmateriāla gadījumā atskaldiet pagales no malas.

• levērībai! Noteikti kokmateriāli skaldīšanas laikā var nonākt zem spēcīga spriegojuma un pēkšņi plīst.
• lestrēgušu malku izsitiet pretēji skaldīšanas virzienam, vai virzot skaldkīli uz augšu. Šajā gadījumā šim nolūkam spiediet rokturus tikai uz augšu, neizmantojot atpakalgaitas stīpu. levērībai! Savainošanās risks

Fiksācijas pēdiņas izmantošana (14. att.)

Skaldīšanas procesā kokmateriālu (B) nedrīkst noturēt pozīcijā ar rokām un kājām. Šim nolūkam izmantojiet fiksācijas pēdiņu (15). Šim nolūkam rīkojieties šādi:

1. Virziet skaldkīli (9) ar abiem vadības rokturiem (2) nedaudz virs skaldāmā kokmateriāla (B / maks. 1 cm).
2. Novietojiet fiksācijas pēdiņu (15) uz skaldkīla (9).
3. lespiediet fiksācijas pēdiņu (15) skaldāmajā kok- materiālā (B), izmantojot iespīlēšanas sviru. le- spīlēšanas sviras (16) pielikšanas punkts ir tapa (A).
4. Turpiniet skaldīšanas procesu, izmantojot abas vadības sviras (2).
5. Noņemiet fiksācijas pēdiņu no kokmateriāla (B), pirms jūs nospiežat atpakalgaitas sviru (3).

Balka pacēlāja lietošana

Vispārējās norādes par balka pacēlāju:

• Balka pacelaja kedi drošības apsvērumu dēl drīkst iekabināt pie skaldīšanas naža tikai ar pēdējo locekli.
• Uzmaniet, lai neviena persona neuzturas balka pa-cēlāja darba zonā

Balka pacēlāja lietošana:

• Atbrīvojiet balka pacēlāja atturēšanas āki tā, lai celšanas caurule varētu brīvi kustēties
• Virziet skaldīšanas nazi tiktāl uz leju, lai balka pa-cēlāja celšanas caurule pilnīgi novietotos uz pa-matnes.
• Šādā pozīcijā jūs varat skaldāmo balki uzripināt uz celšanas caurules (balkim jāatrodas zonā starp abām fiksācijas smailēm)

- Nospiediet atpakalgaitas stīpu uz leju vai rokturus uz augšu un laujiet skaldīšanas nazim virzīties uz augšu. (Uzmanību! Nestāviet balka pacēlāja darba zonā! Savainošanās risks!)

- Tagad ieregulējiet balki, spiediet to pret fiksācijas tapu un saskaldiet balki (skatiet: Darba norādījumi)

- Pēc tam nonemiet saskaldīto malku un virziet skaldkīli un līdz ar to balka pacēlāju atkal uz leju.

- Tagad var uzritināt jaunu balki uz balka pacēlāja.

Balka pacēlāja novietošana atpakaļ.

Nelietojot balka pacēlāju izmanto kā otru aizsardzības atbalststieni. Šim nolūkam atbalststieni paceļ augšā, līdz tas nofiksējas.

Balka pacēlāja transportēšanas stāvoklis:

Vadiet balka pacēlāju ar roku uz augšu, līdz tas nofik-sējas.levērojiet šīs norādes, lai garantētu ātru un drošu darbu.

11. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Svarīgi norādījumi

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkal ieslēgt.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• Saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• Lūzuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēl;
• Griezuma vietas pieslēguma vada pārbraukšanas dēl;
• Izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• Plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H07RN.

Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta.

Vienfāzes mainstrāvas motora gadījumā mēs iesakām mašinām ar augstu palaides strāvu (sākot ar 3000 vatiem) aizsardzību ar drošinātājiem C 16A vai K 16A!

Trīsfāžu maiņstrāvas motors 400 V / 50 Hz Nominālais spriegums 400 V / 50 Hz.

Tikla pieslēgumam un pagarinātājam jābūt ar 5 dzīslām = 3 P + N + SL. - (3/N/PE). Pagarinātājiem jābūt 1,5 mm² minimālajam šķērsgriezumam. Tikla pieslēgumam ir maksimāli 16 A drošinātājs Tikla pieslēguma vai novietošanas vietas maiņas gadījumā jāpārbauda griešanās virziens. Attiecīgi jānomaina polaritāte. Ierīces kontaktdakša grieziet polu maiņas ierīci.

12. Tīrīšana

levērībai!

Pirms jebkādiem tīrīšanas darbiem atvienojiet tīkla kontaktspraudni. lesakām tīrīt ierīci uzreiz pēc katras lietošanas reizes. Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas lī-dzekļus vai šķīdinātājus; tie varētu bojāt ierīces plast-masas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

13. Transportēšana

Pirms jūs transportējat malkas skaldītāju, novietojiet to transportēšanas stāvoklī. Šim nolūkam pārvietojiet skaldkīli uz leju, līdz tas pieklaujas pie metāla balsta. Tad nonemiet abas vārpstas Un pēc tam laujiet cilindram virzīties uz leju. Jūs varat novietot skaldītāju uz paletes, izmantojot celtni; nekad neceliet skaldītāju aiz skaldīšanas naža. Skaldītāja augšējā daļā ir cilpa, kur var iekabināt celtņa āki.

14. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C. Nosedziet elektroinstrumentu, lai to aizsargātu pret putekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

15. Apkope

levērībai!

Pirms jebkādiem apkopes darbiem atvienojiet tikla kontaktspraudni. Uzmaniet, lai kardānvārpsta nebūtu pievienota pie piedziņas transportlīdzekļa.

Kad jāmaina ella?

Pirmo reizi ella jāmaina pēc pirmajām 50 darba stundām, pēc tam ik pēc 250 darba stundām.

Ellas maina (9 + 10 att.)

• Pilnībā ievirziet skaldīšanas balstu.
• Zem skaldītāja novietojiet trauku ar vismaz 10 l tilpumu.

• Atskrūvējiet atgaisošanas vārstu (12).

• Zem ellas tvertnes atskrūvējiet ellas notecināšanas skrūvi, lai ella varētu izplūst.

• Pēc tam atkal aizveriet ellas notecināšanas skrūvi.
• Uzpildiet 9 I jaunu hidraulisko ellu, izmantojot tīru piltuvi.
• Aizskrūvējiet atgaisošanas vārstu (12).

Levērībai! Netīrumu dalīnas nedrīkst iekļūt eļļas tvertnē. Pienācīgi utilizējiet radušos izlietoto eļļu vietējā izlietotās eļļas savākšanas vietā. Ir aizliegts notecināt izlietoto eļļu zemē vai sajaukt ar atkritumiem.

Mēs iesakām HLP 32 sērijas ellas.

Hidraulikas ierīce

Hidraulikas ierīce ir slēgta sistēma ar ellas tvertni, sūkni un vadības vārstu Nedrīkst mainīt vai manipulēt rūpnīcā nokomplektēto sistēmu.

Regulāri pārbaudiet eļļas līmeni.

Pārāk zems ellas līmenis bojā ellas sūkni Regulāri pārbaudiet hidraulisko pieslēgumu un skrūv- savienojumu hermētiskumu un, ja nepieciešams, tos pievelciet.

levērībai!

Pirms jebkādiem apkopes darbiem atvienojiet tīkla kontaktspraudni.

Jautājumu gadījumā norādiet šādus datus:

• Motora strāvas veids;
• lerīces datu plāksnītē norādītie dati;
• Motora datu plāksnītē norādītie dati.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Dilstošas detaļas*: šķelšanas kīlis, transmisijas ellā

* Nav noteikti jäbüt piegādes komplektā!

16. Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojāju-miem transportēšanas laikā. Iepakojums ir izejma- teriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem mate- riāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietē- jiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakal tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi.

Nelietpratīga rīkošanās ar nolietotām iekārtām sa-karā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā paš-valdībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elek-trisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

17. Traucējumu novēršana

Turpmākajā tabulā ir parādītas kļūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja šī ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamie cēloni Risinājums
Neiedarbojas hidraulikas sūknis	Nav sprieguma Pārbaudiet, vai vados	ir elektrība
	Izslēdzies motora termoslēdzis	leslēdziet termoslēdzi, kas atrodas motora korpusā
Balsts nekustas lejup	Zems ellas līmenis Pārbaudiet ellas līmeni un uzpildiet ellu
	Nav pieslēgta viena no svirām Pārbaudiet sviras stiprinājumu
	Sliedēs ir netīrumi Notīriet balstu
Motors iedarbojas, bet balts nekustās lejup	Nepareizs motora griešanās virziens trīsfāžu mainstrāvas gadījumā	Pārbaudiet motora griešanās virzienu un attiecīgi pārstatiet

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīlīdzību par šadiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt įebkuru rezerves daju, kas ispeļjams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atīlīdzināšanu netiek izskatītas.

Garantija LT
