BEDIENUNGSANLEITUNG HL1450 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

Holzspalter Originalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher- heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme das Handbuch lesen Unfallsichere Schuhe benutzen Arbeitshandschuhe verwenden Gehörschutz und Schutzbrille benutzen Schutzhelm benutzen Rauchverbot im Arbeitsbereich Kein Hydrauliköl auf den Boden laufen lassen Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben! Entsorgen Sie das Altöl ordnungsgemäß (Altölsammel stelle vor Ort). Es ist verboten, Alt- öl in den Boden abzulassen oder mit Abfall zu vermischen. Entfernen Sie verklemmte Stämme nicht mit Ihren Händen. Es ist verboten, Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu verändern. Achtung! Vor Reparatur-, Wartungs- und Reinigungs arbeiten Motor abstellen und Netz- stecker ziehen. Schnitt- und Quetschgefahr; niemals gefährliche Berei che berühren, wenn sich das Spaltmesser bewegt. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Hochspannung, Lebensgefahr! Maschine darf nur von einer Person bedient werden! Oil Oil

Entlüfterschraube vor Arbeitsbeginn circa 2 Umdrehungen lösen. Vor Transport schlie- ßen. Vorsicht! Bewegte Werkzeuge! Gerät nicht liegend transportieren! Nur der Bediener darf im Arbeitsbereich der Maschine stehen. Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (5 m Mindestabstand) fern halten. m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit die- sem Zeichen versehen www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung .......................................... 10

9. Aufbau / Vor Inbetriebnahme .................................................... 12

16. Entsorgung und Wiederverwertung .......................................... 16

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

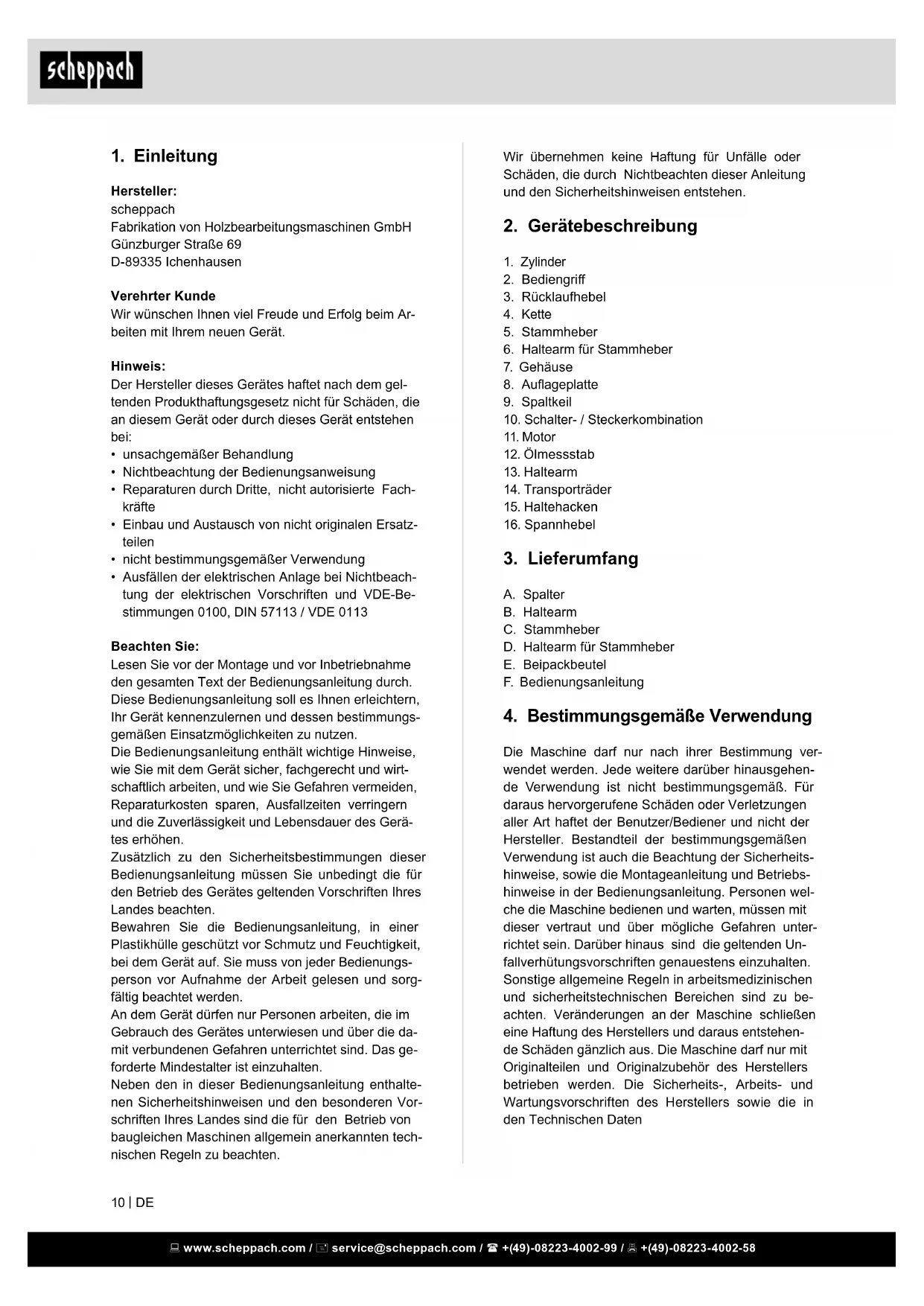

2. Gerätebeschreibung

6. Haltearm für Stammheber

10. Schalter- / Steckerkombination

A. Spalter B. Haltearm C. Stammheber D. Haltearm für Stammheber E. Beipackbeutel F. Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheits- hinweise, sowie die Montageanleitung und Betriebs- hinweise in der Bedienungsanleitung. Personen wel- che die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unter- richtet sein. Darüber hinaus sind die geltenden Un- fallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehen- de Schäden gänzlich aus. Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorg- fältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Die Bedienungsperson muss mindestens 18 Jah- re alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.

• Kinder dürfen nicht mit diesem Gerät arbeiten.

• Beim Arbeiten Arbeitshand- und Sicherheitsschu- he, Schutzbrille, eng anliegende Arbeitskleidung und einen Gehörschutz tragen (PSA).

• Vorsicht beim Arbeiten: Verletzungsgefahr für Fin- ger und Hände durch das Spaltwerkzeug.

• Zum Spalten von schweren oder unhandlichen Tei- len geeignete Hilfsmittel zum Abstützen verwen- den.

• Umrüst-, Einstell- und Reinigungsarbeiten, sowie War tung und Beheben von Störungen nur bei aus- geschaltetem Motor durchführen. Netzstecker zie- hen!

• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachkräf- ten aus geführt werden.

• Sämtliche Schutz- und Sicherheitseinrichtungen müs sen nach abgeschlossenen Reparatur- und Wartungs arbeiten sofort wieder montiert werden.

• Beim Verlassen des Arbeitsplatzes den Motor ausschal ten. Netzstecker ziehen!

• Beim Spalten kann es aufgrund der Holzbescha󰀨en- heit (z.B. durch Verwachsungen, Stammabschnitte von unregelmäßiger Form usw.) zu Gefährdungen wie Herausschleudern von Teilen, Blockieren des Spalters und Quetschungen kommen.

6. Zusätzliche Sicherheitshinweise

• Der Holzspalter darf nur von einer einzelnen Per- son be dient werden.

• Tragen Sie Schutzausrüstung (Schutzbrille/-visier, Hand schuhe, Sicherheitsschuhe), um sich vor mögli chen Ver letzungen zu schützen.

• Niemals Stämme spalten, die Nägel, Draht oder andere Gegen stände enthalten.

• Bereits gespaltenes Holz und Holzspäne erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Ge fahr des Stolperns, Ausrutschens oder Hinfallens. Hal ten Sie den Arbeitsbereich immer ordentlich.

• Niemals bei eingeschalteter Maschine die Hände auf sich bewegende Teile der Maschine legen.

• Spalten Sie nur Holz mit einer maximalen Länge von 106 cm. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Her- steller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

• Der Hydraulik-Holzspalter ist nur für stehenden Be- trieb einsetzbar, Hölzer dürfen nur stehend in Fa- serrichtung gespalten werden. Die Abmessungen der zu spaltenden Hölzer: Holzlänge 106 cm ø min. 10 cm, max. 40 cm

• Holz niemals liegend oder gegen die Faserrichtung spal ten.

• Die Sicherheits- Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten ange gebenen Abmessungen müssen eingehalten werden.

• Die zutre󰀨enden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheits- technischen Regeln müssen beachtet werden.

• Die Maschine darf nur von Personen genutzt, ge- wartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Verände run gen an der Maschine schließen eine Haftung des Her stellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Ori- ginalwerkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultieren- de Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird.

5. Allgemeine Sicherheitshinweise

WARNUNG: Wenn Sie Elektrowerkzeuge verwen- den, sollten Sie die nachstehenden grundlegen- den Sicherheitsvorkehrungen befol gen, um so das Risiko von Feuer, elektrischem Schlag und Personenverletzungen zu reduzieren. Bitte le- sen Sie alle Anweisungen, bevor sie mit diesem Werkzeug arbeiten.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine vollzählig in lesbarem Zustand halten.

• Die Sicherheitseinrichtungen an der Maschine dür- fen nicht demontiert oder unbrauchbar gemacht werden.

• Netzanschlussleitungen überprüfen. Keine fehler- haften Anschlussleitungen verwenden.

• Vor Inbetriebnahme die korrekte Funktion der Zweihand bedienung prüfen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus. Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer ver- ständigt werden. Spätere Reklamationen werden nicht anerkannt. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Gerät vertraut. Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler. Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunst- sto󰀨beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

9. Aufbau / Vor Inbetriebnahme

9.1 Räder (14) montieren (Abb. 2)

Schieben Sie die Radachse durch die Bohrung am unteren, hinteren Ende des Spalters. Stecken Sie nun die Räder (14) auf die Radachse und xieren Sie diese mit zwei Splinten.

9.2 Bediengri󰀨e (2) montieren (Abb. 3)

Bedienarm (2) mit dem Langloch auf die Schaltwippe (b) und die Bohrung auf die Gewindestange (a) ein- führen. Sichern Sie den Bedienarm (2) mit einer Scheibe und Fixieren Sie diesen mit einem Federsplint an der Schaltwippe und einer selbstsichernden Mutter an der Gewindestange. Befestigen Sie nun den anderen Bedienarm (2) nach der beschriebenen Methode auf der anderen Seite.

9.3 Haltearme (12) montieren (Abb. 4)

Stecken Sie die beiden Haltearme (13) in die Vier- kantrohre, diese benden sich auf der linken Seite des Spalters. Befestigen Sie die Haltearme (13) mit jeweils zwei M10 x 45 mm Sechskantschrauben und selbstsichernden Muttern. Restrisiken Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das Spaltwerkzeug bei unsachgemäßer Führung oder Auage des Holzes.

• Verletzungen durch das wegschleudernde Werk- stück bei unsachgemäßer Halterung oder Führung.

• Gefährdung durch Strom bei Verwendung nicht ordnungs gemäßer Elektroanschlussleitungen.

• Des Weiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die Si- cherheitshinweise und die Bestimmungsgemäße Verwendung, sowie die Bedienungsanweisung ins- gesamt beachtet werden.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Bevor Sie Einstell- oder Wartungsarbeiten vorneh- men, lassen Sie die Starttaste los und ziehen den Netzstecker.

• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.

• Verwenden Sie das Werkzeug, das in dieser Bedie- nungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

Antrieb E-Motor Motor 400V / 50Hz Aufnahmeleistung P1 4300 W Abgabeleistung P2 3400 W Betriebsart S6 40% Motordrehzahl 1400 min

Phasenwender ja Maße L x B X H 1040 x 1000 x 2400 mm Holzlänge 1060 mm Leistung max. 14 t Zylinderhub 860 mm Vorlaufgeschwindigkeit 9 cm/s Rücklaufgeschwindig- keit 6 cm/s Ölmenge 10 l Gewicht 208 kg Technische Änderungen vorbehalten! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Ölstand überprüfen (Abb. 9) Die Hydraulikanlage ist ein geschlossenes System mit Öltank, Ölpumpe und Steuerventil. Überprüfen Sie den Ölstand regelmäßig vor jeder Inbetrieb- nahme. Zu niedriger Ölstand kann die Ölpumpe be- schädigen. Der Ölstand muss innerhalb der mittleren Markierung am Ölmessstab sein. Das Spaltmesser muss vor der Prüfung eingefahren sein, die Maschine muss eben stehen. Drehen Sie den Ölmessstab kom- plett rein um den Ölstand zu messen. E-Motor Kontrollieren Sie die Laufrichtung des Motors. Wenn sich der Spalterarm nicht in oberer Position bendet, mit Rücklaufbügel oder Handgri󰀨e, Spaltmesser in obere Position fahren. Wenn sich der Spaltarm be- reits in der obersten Position benden sollte, akti- vieren Sie durch Bewegung der beiden Hebel nach unten den Spaltmechanismus. Dadurch wird sich der Spaltarm nach unten bewegen. Im Falle, dass sich das Spaltmesser trotz betätigen der Handgri󰀨e oder des Rücklaufbügels nicht bewe- gen sollte, schalten Sie die Maschine sofort ab. Dre- hen Sie die Polwendeeinheit in der Steckeinheit (Abb. 11), um die Drehrichtung des Motors zu ändern. Niemals den Motor in der falschen Drehrichtung laufen lassen! Dies führt unweigerlich zur Zerstö- rung des Pumpsystems und hierfür kann keine Garantie in Anspruch genommen werden. Funktionsprüfung Vor jedem Einsatz soll eine Funktionsprüfung ge- macht werden. Aktion: Ergebnis: Beide Handgri󰀨e nach unten drücken. Spaltmesser geht nach unten - bis ca. 20 cm über Tisch. Jeweils einen Hand- gri󰀨 loslassen. Spaltmesser bleibt in der gewählten Position stehen. Beide Handgri󰀨e nach oben drücken. Spaltmesser fährt nach oben. Achtung! Vor Inbetriebnahme Einfüllschraube (12) lockern. Vergessen Sie niemals die Einfüllschraube zu lo- ckern! Andernfalls, wird die sich im System be- ndliche Luft immer wieder komprimiert und ent- spannt, was zur Folge hat, dass die Dichtungen des Hydraulikkreislaufes zerstört werden und der Holzspalter nicht mehr benutzbar ist. In die- sem Falle distanzieren sich der Verkäufer, sowie der Hersteller von jeglichen Garantieleistungen.

9.4 Haltearm für Stammheber (6) montieren

(Abb. 5) Haltearm (6) mit zwei Sechskantschrauben (M10 x

25) am Rahmen befestigen, spannen Sie die Schrau-

ben noch nicht fest. (weiter bei 9.5)

9.5 Stammheber (5) montieren (Abb. 6)

Befestigen Sie den Stammheber (5) mit einer Sechs- kantschraube (M10 x 55) und einer selbstsichernden Mutter zwischen die beiden Winkel, welche sind am rechten, unteren Ende des Spalters benden. Richten Sie nun den Haltearm (6) am Stammheber aus. Zwischen dem Haltearm und Stammheber muss ein Spalt mit ca. 0,5 - 1 mm sein. Anschließend die Kette (4) am Spaltmesser einha- cken. (Abb. 7)

9.6 Spalter in Arbeitsstellung bringen (Abb. 8)

Spalter am Stromnetz anschließen. Achten Sie auf die Drehrichtung des Motors. Senken Sie beide Steuerhandgri󰀨e ab, solange bis sich der Zylinder oberhalb der Bohrungen (d) in der oberen Position bendet. Stecken Sie die beiden Wellen in die Bohrungen und sichern Sie diese mit Federsteckern. Danach fahren Sie das Spaltmesser in die oberste Position und entfernen die Stütze. Die Stütze gut aufbewahren, da sie zu jedem Transport des Spalters benötigt wird.

9.7 Montage zusätzliches Transportrad (f) (Abb. 13)

Hängen Sie das Transportrad auf die drei M10 Sechs- kantschrauben mit Flansch auf und xieren Sie diese mit einem Gabelschlüssel. m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

10. In Betrieb nehmen

Vergewissern Sie sich, dass die Maschine komplett und vorschriftsmäßig montiert ist. Überprüfen Sie vor jedem Gebrauch:

• Die Anschlussleitungen auf defekte Stellen (Risse, Schnitte und dergleichen),

• Die Maschine auf evtl. Beschädigungen,

• Ob alle Schrauben fest angezogen sind,

• Die Hydraulik auf Leckstellen und

3. Drücken Sie die Haltekralle (15) mithilfe des

Spannhebels in das zu spaltende Holz (B). An- setzpunkt für den Spannhebel (16) ist der Bolzen (A).

4. Setzen Sie den Spaltvorgang mittels der beiden

Bedienhebel (2) fort.

5. Entfernen Sie die Haltekralle vom Holz (B), bevor

Sie den Rücklaufhebel (3) betätigen. Betrieb des Stammhebers (5) Allgemeine Hinweise zum Stammheber:

• Die Kette des Stammhebers darf aus Sicherheits- gründen nur mit dem letzten Glied am Spaltmesser eingehängt werden.

• Achten Sie darauf, dass sich keine Personen im Arbeitsbereich des Stammhebers aufhalten Betrieb des Stammhebers:

• Lösen Sie den Stammheber, sodass das Heberohr frei laufen kann

• Fahren Sie das Spaltmesser soweit nach unten, dass das Heberohr des Stammhebers komplett am Boden auiegt.

• In dieser Position können Sie den zu spaltenden Holzstamm auf das Heberohr rollen (Der Holzstamm muss im Bereich zwischen den beiden Fixierspitzen liegen)

• Drücken Sie den Rücklaufbügel nach unten oder die Handgri󰀨e nach oben und lassen Sie das Spalt- messer nach oben fahren. (Vorsicht! Nicht im Arbeitsbereich des Stamm- hebers stehen! Verletzungsgefahr!)

• Richten Sie nun den Holzstamm aus, drücken ihn gegen den Haltedorn und Spalten diesen (siehe: Arbeitshinweise)

• Danach entfernen Sie das gespaltene Holz und fahren den Spaltkeil und somit den Stammheber wieder nach unten.

• Jetzt kann ein neuer Holzstamm auf den Stamm- heber gerollt werden. Zurückstellen des Stammhebers. Bei Nichtbenutzung des Stammhebers wird dieser als zweiter Schutzarm verwendet. Dazu wird der Arm hochgestellt bis dieser im einrastet. Transportstellung des Stammhebers: Führen Sie den Stammheber mit der Hand nach oben, bis er einrastet. Beachten Sie diese Hinweise um ein schnelles und sicheres Arbeiten zu gewährleisten. Ein-/Ausschalten (10) Drücken Sie den grünen Knopf zum Einschalten. Drücken Sie den roten Knopf zum Ausschalten. Hinweis: Überprüfen Sie vor jedem Gebrauch die Funktion der Ein-Ausschalt-Einheit durch einmaliges Ein- und Ausschalten. Wiederanlaufsicherung bei Stromunterbrechung (Nullspannungs-Auslöser) Bei Stromausfall, unbeabsichtigtem Ziehen des Ste- ckers oder defekter Sicherung schaltet das Gerät automatisch ab. Zum Wiedereinschalten drücken Sie erneut den grünen Knopf an der Schalteinheit. Spalter xieren Fixieren Sie den Spalter am Boden, indem Sie die zwei Winkel (f) mit je zwei Sechskantschrauben (g) an der Auageplatte befestigen. Anschließend stecken Sie den Hering (h) durch die vorhandene Bohrung im Winkel. Spalten

• Bei Außentemperaturen unter 5°C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem Betriebstemperatur erreicht. Das Holz stehend unter das Spaltmesser Achtung: Das Spaltmesser ist sehr scharf. Ver- letzungsgefahr!

• Wenn Sie beide Bedienhebel nach unten drücken fährt das Spaltmesser nach unten und spaltet das Holz.

• Nur gerade abgesägte Hölzer spalten.

• Holz senkrecht spalten.

• Nie liegend oder quer zu Faserrichtung spalten!

• Beim Holzspalten geeignete Handschuhe und Si- cherheitsschuhe tragen.

• Bei extrem verwachsenem Holz die Scheiter vom Rand her abspalten. Achtung: Bestimmte Hölzer können beim Spal- ten stark unter Spannung geraten und schlag- artig reißen.

• Verklemmtes Holz gegen die Spaltrichtung her- aus schlagen oder durch nach oben fahren des Spaltkeils. In diesem Fall, hierfür nur die Hand- gri󰀨e nach oben drücken, nicht den Rücklauf- bügel verwenden. Achtung: Verletzungsgefahr Verwendung der Haltekralle (Abb. 14) Beim Spaltvorgang darf das Holz (B) nicht mit den Händen und Füßen in Position gehalten wer- den. Verwenden Sie hierzu die Haltekralle (15). Gehen Sie hierzu wie folgt vor:

1. Fahren Sie den Spaltkeil (9) mittels der beiden

Bediengri󰀨e (2) kurz über das zu spaltende Holz (B / max. 1 cm).

2. Setzen Sie die Haltekralle (15) auf den Spaltkeil

Achtung! Ziehen Sie vor allen Reinigungsarbeiten den Netz- stecker. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelan- gen kann.

Bevor Sie den Brennholzspalter transportieren, bringen Sie ihn in die Transportstellung. Dazu fah- ren Sie den Spaltkeil nach unten, bis dieser auf der Metallstütze auiegt. Entfernen Sie dann die beiden Wellen und lassen den Zylinder anschließend nach unten fahren. Sie können den Spalter mit Hilfe eines Krans auf eine Palette stellen, den Spalter niemals am Spaltmesser heben. Am oberen teil des Spalters ist eine Öse, wo der Hacken des Krans eingehängt werden kann.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werk- zeug in der Originalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

Achtung! Ziehen Sie vor allen Wartungsarbeiten den Netzste- cker. Achten Sie darauf, dass die Gelenkwelle nicht am Antriebsfahrzeug angeschlossen ist. Wann wechsle ich das Öl? Erster Ölwechsel nach 50 Betriebsstunden, danach alle 250 Betriebsstunden. Ölwechsel (Abb. 9 + 10)

• Fahren Sie das Spaltmesser komplett ein.

• Stellen Sie einen Behälter mit mindestens 10 l Fas- sungsvermögen unter den Spalter.

• Lösen Sie die Entlüftungskappe (12).

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwen- dete Verlängerungsleitung müssen diesen Vorschrif- ten entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Iso- lationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen ent- sprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H07RN. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A! Drehstrommotor 400 V/ 50 Hz Netzspannung 400 Volt / 50 Hz. Netzanschluss und Verlängerungsleitung müssen 5-adrig sein = 3 P + N + SL. - (3/N/PE). Verlängerungsleitungen müssen einen Mindestquer- schnitt von 1,5 mm² aufweisen. Der Netzanschluss wird mit maximal 16 A abgesichert Bei Netzanschluss oder Standortwechsel muss die Drehrichtung überprüft werden. Gegebenenfalls muss die Polarität getauscht werden. Polwende-Einrichtung im Gerätestecker drehen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationa- len Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer au- torisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potenziell gefährlicher Sto󰀨e, die häug in Elektro und Elektronik-Altgeräten enthalten sind, ne- gative Auswirkungen auf die Umwelt und die mensch- liche Gesundheit haben. Durch die sachgemäße Ent- sorgung dieses Produkts tragen Sie außerdem zu einer e󰀨ektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhal- ten Sie bei Ihrer Stadtverwaltung, dem ö󰀨entlich- rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik- Altgeräten oder Ihrer Müllabfuhr.

• Ö󰀨nen Sie die Ölablassschraube (e) unter dem Öl- tank, damit das Öl herauslaufen kann.

• Schließen Sie die Ölablassschraube (e) wieder.

• Füllen Sie 9 l neues Hydrauliköl mit Hilfe eines sau- beren Trichters ein.

• Schrauben Sie die Entlüftungsklappe (12) wieder auf. Achtung! Es dürfen keine Schmutzteile in den Öl- behälter gelangen. Entsorgen Sie anfallendes Altöl ordnungsgemäß in der örtli chen Altölsammelstelle. Es ist verbo- ten, Altöle in den Boden abzulassen oder mit Ab- fall zu vermischen. Wir empfehlen Öle der HLP 32 Reihe. Hydraulikanlage Die Hydraulikanlage ist ein geschlossenes System mit Öltank, Ölpumpe und Steuerventil. Das werks- seitig komplettierte System darf nicht verändert oder manipuliert werden. Ölstand regelmäßig kontrollieren. Zu niedriger Ölstand beschädigt die Ölpumpe, Hydraulikanschlüsse und Verschraubungen regelmä- ßig auf Dichtheit prüfen – evtl. nachziehen. Anschlüsse und Reparaturen Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Spaltkeil, Hydrauliköl, Getriebeöl

• nicht zwingend im Lieferumfang enthalten!

16. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- sto󰀨e. Führen Sie defekte Bauteile der Sondermüll- entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe scha󰀨en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Die hydraulische Pumpe springt nicht an Spannung fehlt Prüfen, ob die Leitungen Stromversorgung haben Der Thermoschalter des Motors hat sich ausgeschaltet Dem Thermoschalter im Inneren des Motorgehäuses wieder einschalten Die Säule bewegt sich nicht abwärts Niedriger Ölstand Den Ölstand kontrollieren und nachfüllen Einer der Hebel ist nicht angeschlossen Die Befestigung der Hebel kontrollieren Schmutz in den Schienen Die Säule reinigen Motor läuft an, aber die Säule bewegt sich nicht abwärts Falsche Drehrichtung des Motors bei Drehstrom Drehrichtung des Motors prüfen und umstellen www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Garantiebedingungen Revisionsdatum 20. August 2018 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx. Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

CE - Konformitätserklärung Originalkonformitätserklärung CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen
