Gaminio tipas	Vertikali hidraulinė skaldyklė
Prekės ženklas	Scheppach
Modelis	HL1450
Maitinimo įtampa	400 V / 50 Hz trifazė
Sugerta galia (P1)	4300 W
Atiduodama galia (P2)	3400 W
Skaldymo jėga	14 tonų
Maksimalus medienos ilgis	106 cm
Medienos skersmuo	10–40 cm
Cilindro eiga	860 mm
Nuleidimo greitis	9 cm/s
Pakėlimo greitis	6 cm/s
Hidraulinės alyvos talpa	10 litrų
Grynasis svoris	208 kg
Matmenys (I x P x A)	1040 x 1000 x 2400 mm
Variklio tipas	Trifazis elektrinis
Variklio greitis	1400 min⁻¹
Veikimo režimas	S6 40%
Fazės keitiklis	Taip
Sauga	Dviejų rankų valdymas, apsauga nuo pakartotinio paleidimo
Priežiūra	Alyvos keitimas kas 250 valandų
Susidėvinčios dalys	Skaldymo pleištas, hidraulinė alyva
Pridedami priedai	Kėlimo įrankis, atraminė rankena, fiksavimo gnybtas, transportavimo ratai

Dažnai užduodami klausimai - HL1450 SCHEPPACH

Kaip pakeisti variklio sukimosi kryptį?

Naudokite fazės keitiklį, esantį maitinimo kištuke (11 pav.). Sukite jį, kad pakeistumėte kryptį. Niekada neleiskite variklio veikti netinkama kryptimi, tai sugadins hidraulinę sistemą.

Kokią hidraulinę alyvą naudoti?

Naudokite HLP 32 alyvą. Bendra talpa yra 10 litrų. Pakeiskite alyvą po 50 darbo valandų, vėliau kas 250 valandų.

Kaip išleisti alyvą?

Pastatykite mašiną ant padėklo, atidarykite išleidimo varžtą po skaldymo kolona ir užpildymo dangtelį. Surinkite alyvą į ne mažesnį kaip 15 litrų indą. Uždėkite varžtą su tarpine ir supilkite naują alyvą.

Ką daryti, jei hidraulinis siurblys neveikia?

Pirmiausia patikrinkite maitinimo šaltinį ir laidus. Jei variklio terminė apsauga išsijungė, palaukite, kol variklis atvės. Įsitikinkite, kad alyvos lygis yra pakankamas.

Koks maksimalus rąstų ilgis?

Maksimalus ilgis yra 106 cm. Skersmuo turi būti tarp 10 cm ir 40 cm. Niekada neskaldykite medienos su vinimis ar metaliniais laidais.

Kaip naudoti fiksavimo gnybtą?

Uždėkite fiksavimo gnybtą (15) ant skaldymo pleišto (9), tada priveržkite jį fiksavimo svirtimi (16) prie medienos. Atleiskite gnybtą prieš naudodami grąžinimo svirtį (3).

Kaip naudoti rąsto kėlėją?

Atsekite fiksatorių, nuleiskite skaldymo pleištą, kad rankena atsiremtų į žemę. Užritinkite rąstą ant vamzdžio, tada pakelkite pleištą. Nestovėkite kėlimo zonoje.

Kokios svarbios saugos taisyklės?

Dėvėkite pirštines, apsauginius akinius ir apsauginius batus. Naudokite dviejų rankų valdymą (abi rankenos). Neleiskite jokiems asmenims būti arčiau nei 5 metrai. Atjunkite prieš bet kokią priežiūrą.

Kaip transportuoti skaldyklę?

Nustatykite mašiną į transportavimo padėtį: nuleiskite skaldymo pleištą ant metalinės atramos, nuimkite ašis. Naudokite kraną, pritvirtindami kablys prie viršutinio žiedo. Niekada nekelkite už skaldymo pleišto.

Kaip laikyti mašiną?

Laikykite mašiną tamsioje, sausoje ir apsaugotoje nuo šalčio vietoje (temperatūra nuo +5°C iki +30°C). Saugokite nuo vaikų. Uždenkite, kad apsaugotumėte nuo dulkių.

NAUDOJIMO INSTRUKCIJA HL1450 SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiškinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš pradedant eksploatuoti, perskaityti žinyną.
	Avėti neslidžius batus.
	Mūvėti darbines pirštines.
	Naudoti klausos apsaugą ir užsidėti apsauginius akinius.
	Naudoti apsauginį šalmą.
	Darbo zonoje rūkyti draudžiama.
	Ant žemės neišleisti hidraulinės alyvos.
	Palaikykite savo darbo zonoje tvarką! Dėl netvarkos gali įvykti nelaimingų atsitikimų!
	Tinkamai utilizuokite seną alyvą (vietiniame senos alyvos surinkimo punkte). Draudžiama panaudotą alyvą išleisti į gruntą arba maišyti su atliekomis
	Įstrigusių stiebų nešalinkite rankomis.
	Neišmontuoti bei nemodifikuoti apsauginių ir saugos įtaisų.
	Dėmesio! Atlikdami bet kokius remonto, techninės priežiūros ir valymo darbus, išjunkite variklj ir ištraukite tinklo kištuką.
	Pavojus įsipjauti arba prisispausti; skaldymo peiliui judant, niekada nesilieskite prie pavojingų sričių.
	Aukštoji įtampa, pavojus gyvybei!
	Mašiną leidžiama valdyti tik vienam asmeniui!
	Prieš darbų pradžią maždaug 2 pasukimais atlaisvinkite oro išleidimo varžtą. Prieš transportuodami užsukite.
	Atsargiai! Judantys įrankiai!
	Netransportuokite įrenginio paguldę!
	Mašinos darbo zonoje leidžiama būti tik operatoriui. Pavojaus zonoje neturi būti nesusiju-sių asmenų ir naminių gyvūnų (min. 5 m atstumu).
⚠ Dėmesio! Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu

Turinys: Puslapis:

1. lžanga....84
2. Irenginio aprašymas 84
3. Komplektacija 84
4. Naudojimas pagal paskirtį 84
5. Bendrieji saugos nurodymai....85
6. Papildomos saugos nuorodos....85
7. Techniniai duomenys....86
8. Išpakavimas 86
9. Montavimas / Prieš pradedant eksploatuoti 86
10. Eksploatacijos pradžia....87
11. Elektros prijungimas....88
12. Valymas....89
13. Transportavimas....89
14. Laikymas 89
15. Techninė priežiūra 89
16. Utilizavimas ir pakartotinis atgavimas 89
17. SutrikimU Šalinimas....90

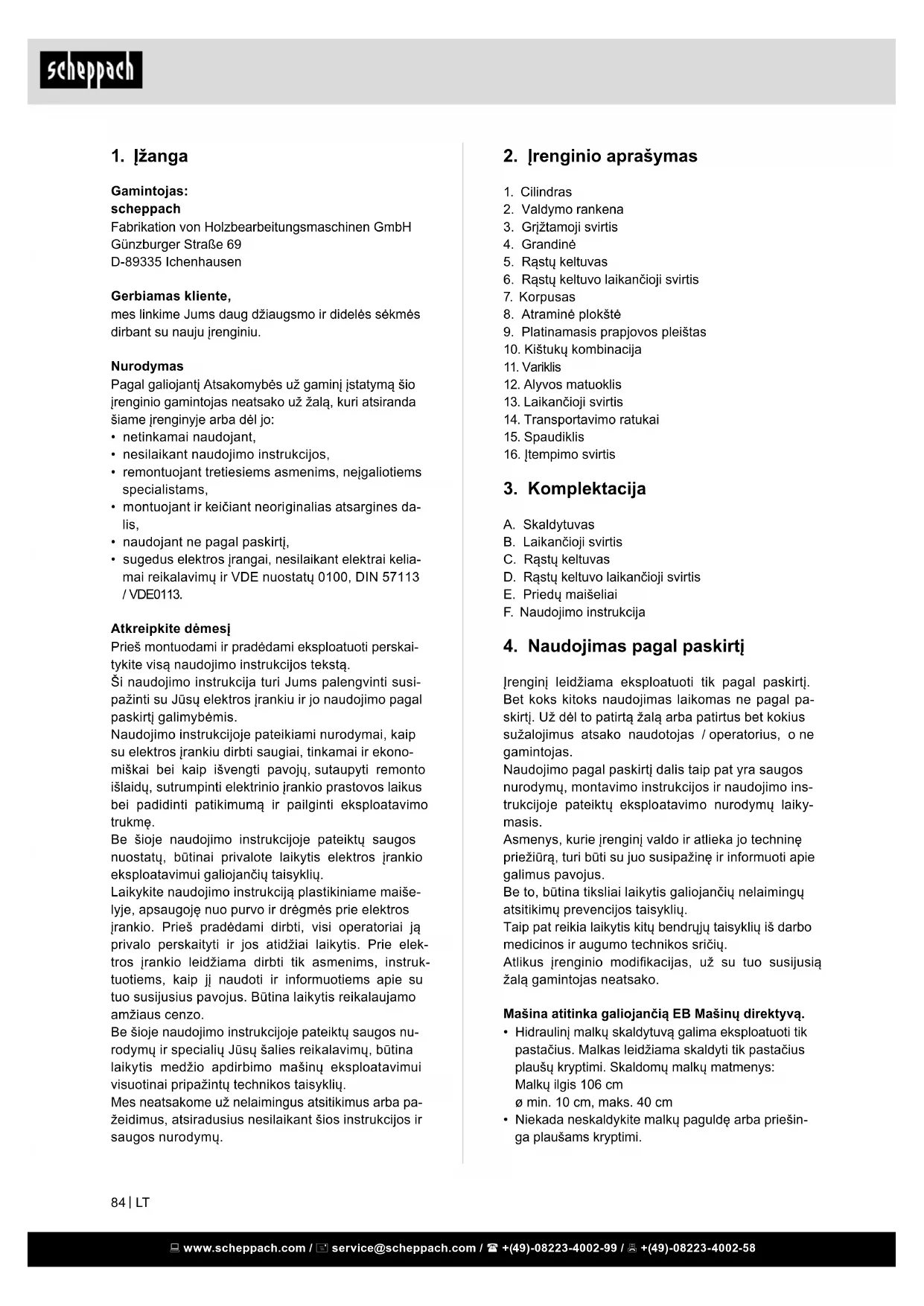

1. lžanga

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nurodymas

Pagal galiojanti Atsakomybės už gamini įstatymą šio jrenginio gamintojas neatsako už žalą, kuri atsiranda šiame jrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas

1. Cilindras
2. Valdymo rankena
3. Grjžtamoji svirtis
4. Grandiné
5. Rąstų keltuvas
6. Rąstų keltuvo laikančioji svirtis
7. Korpusas
8. Atraminé plokště
9. Platinamasis prapjovos pleištas
10. Kištukų kombinacija
11. Variklis
12. Alyvos matuoklis
13. Laikančioji svirtis
14. Transportavimo ratukai
15. Spaudiklis
16. |tempimo svirtis

3. Komplektacija

A. Skaldytuvas
B. Laikančioji svirtis
C. Rąstų keltuvas
D. Rąstų keltuvo laikančioji svirtis
E. Priedų maišeliai
F. Naudojimo instrukcija

4. Naudojimas pagal paskirtj

Irenginj leidžiama eksploatuoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.

Asmenys, kurie jrenginj valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus.

Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių.

Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.

Atlikus jrenginio modifikacijas, už su tuo susijusią żalą gamintojas neatsako.

Mašina atitinka galiojančia EB Mašinų direktyvą.

• Hidraulinį malkų skaldytuvą galima eksploatuoti tik pastačius. Malkas leidžiama skaldyti tik pastačius plaušų kryptimi. Skaldomų malkų matmenys:
  Malkų ilgis 106 cm
  ø min. 10 cm, maks. 40 cm

- Niekada neskaldykite malkų paguldę arba priešinga plaušams kryptimi.

• Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Mašiną leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.
• Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir įrankiais.
• Bet koks kitoks naudojimas laikomas ne pagal pa-skirtį. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.

Atkreipkite dèmesi į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

Įspėjimas: jei naudojate elektrinius įrankius, laikykitės toliau pateiktų pagrindinių saugos taisyklių, kad sumažintumėte gaisro, elektros smūgio ir asmenų sužalojimo riziką. Prieš dirbdami su šiuo įrankiu, perskaitykite visas instrukcijas.

• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.
• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.
• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.
• Patikrinkite prijungimo prie tinklo laidus. Nenaudo-kite pažeistų jungiamųjų laidų.
• Prieš pradėdami eksploatuoti patikrinkite, ar tinkamai veikia valdymo dviem rankomis funkcija.
• Operatorius turi būti ne jaunesnis nei 18 metų. Mokiniai turi būti ne jaunesni nei 16 metų, tačiau prie mašinos gali dirbti tik prižiūrimi.
• Dirbdami mūvėkite darbines pirštines.
  • Vaikams žaisti su šiuo jrenginiu draudžiama.
• Dirbdami mūvėkite darbines pirštines ir avėkite apsauginius batus, dévėkite prigludusius darbo drabužius ir naudokite klausos apsaugą.
• Būkite atsargūs dirbdami: pavojus susižaloti pirštus ir rankas, prisilietus prie skaldymo įrankio.
• Sunkioms ir nepatogiai laikomoms dalims skaldyti naudokite tinkamas pagalbines priemones, kad ga-létuméte atremti.

• Permontavimo, nustatymo ir valymo bei techninės priežiūros ir sutrikimų šalinimo darbus atlikite tik iš-junge variklj. Ištraukite tinklo kištuką!

• Elektros installacijos jrengimo, remonto ir techninės priežiūros darbus leidžiama atlikti tik specialistams.

• Baigę remonto ir techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.
• Prieš pasišalindami iš darbo vietos, išjunkite variklj Ištraukite tinklo kištuką!
• Skaldant dėl medienos ypatumų (pvz., suaugimų, nejprastai nupjauto medžio stiebo ir t. t.) gali būti išsviestos dalys, užblokuotas skaldytuvas ir galimi suspaudimai.

6. Papildomos saugos nuorodos

• Malkų skaldytuvą leidžiama valdyti tik vienam asmeniui.
• Naudokite apsaugines priemones (apsauginius akinius / skydą, pirštines, apsauginius batus), kad apsisaugotumėte nuo galimų sužalojimų.
• Niekada nemėginkite skaldyti stiebų, kuriuose yra vinių, vielos arba kitų daiktų.
• Dėl jau suskaldytos medienos ir skiedrų sukuriama pavojinga darbo zona. Kyla pavojus suklupti, paslysti arba nukristi. Visada palaikykite darbo zonoje tvarką.
• Esant jungtai mašinai, niekada nedėkite rankų ant judančių mašinos dalių.
• Skaldykite tik medieną, kurios maks. ilgis būtų 106 cm

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicinius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicinių implantų gamintoju.

Mašina pagaminta pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pirštu ir ranku sužalojimo pavojus prisilietus prie skaldymo įrankio netinkamai kreipiant arba atremiant malką.
• Pavojus susižaloti dėl nusviesto ruošinio netinkamai laikant arba kreipiant.
• Pavojus dėl elektros srovės naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamają riziką galima sumażinti, jei bus laikomasi saugos nurodymų ir įrenginys bus naudojamas pagal paskirtį bei bus atsižvelgta į visą naudojimo instrukciją.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.

• Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite paleidimo mygtuką ir ištrauki-te tinklo kištuką.

• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko.
• Naudokite naudojimo instrukcijoje rekomenduojamus įrankius. Taip Jūsų mašina pasieks optimalią galią.
• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

7. Techniniai duomenys

Vairuoti	elektrinis variklis
Variklis	400V / 50Hz
Imamoji galia P1	4300 W
Atiduodamoji galia P2	3400 W
Darbo režimas	S6 40%
Variklio sūkių skaičius	1400 min ^-1
Fazių keitiklis	taip
Matmenys, ilgis / plotis / aukštis	1040 x 1000 x 2400 mm
Medienos ilgis	1060 mm
Galia maks.	14 t
Cilindro eiga	860 mm
Padavimo greitis	9 cm/s
Grįžtamosios eigos greitis	6 cm/s
Alyvos kiekis	10 l
Svoris	208 kg

Priklauso nuo techninių pakeitimų!

8. Išpakavimas

Atidarykite pakuotę ir atsargiai išimkite jrenginį.

Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).

Patikrinkite, ar komplekte viskas yra.

Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.

Reklamaciju atveju nedelsdami informuokite tiekėją.

Vėliau reklamacijos nebus pripažintos.

Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

Prieš naudodami, pagal naudojimo instrukciją susipažinkite su jrenginiu.

Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.

Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus.

⚠️ Dèmesio

Irenginys ir pakavimo medžiagos néra vaikų žaislas! Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

9. Montavimas / Prieš pradedant eksploatuoti

9.1 Ratai Montavimas (2 pav.)

Prakiškite ratų ašį pro kiaurymę apatiniame, galinia-me skaldytuvo gale.

Dabar užmaukite ratus (14) ant ratų ašies ir užfiksuokite dviem vielokaiščiais.

9.2 Valdymo rankenos Montavimas (3 pav.)

Valdymo svirties (2) pailgą angą użmaukite ant per-jungimo balansyro (b), o kiaurymę ant srieginio strypo (a).

Apsaugokite valdymo svirtj (2) poveržle ir užfiksuokite ją spyruokliniu vielokaiščiu prie perjungimo balansyro bei savaime užsifiksuojančia veržle prie srieginio strypo.

Dabar aprašytu būdu pritvirtinkite kitą valdymo svirtį (2) kitoje pusėje.

9.3 Laikančiosios svirtys Montavimas (4 pav.)

Įkiškite abi laikančiąsias svirtis (13) į keturbriaunius vamzdžius. Jie yra kairėje skaldytuvo pusėje. Pritvirtinkite laikančiąsias svirtis (13) dviem M10x45 mm šešiabriauniais varžtais ir savaime užsifiksuojančiomis veržlėmis kiekvieną.

9.4 Rąstų keltuvo laikančioji svirtis Montavimas (5 pav.)

Pritvirtinkite laikančiają svirtį (6) dviem šešiabriauniais varžtais (M10 x 25) prie rėmo, tačiau varžtų dar nepriveržkite. (toliau ties 9.5)

9.5 Rąstų keltuvas Montavimas (6 pav.)

Pritvirtinkite rąstų keltuvą (5) šešiabriauniu varžtu (M10 x 55) ir savaime užsifiksuojančia veržle tarp abiejų kampuočių, kurie yra dešiniajame, apatiniame skaldytuvo gale. Dabar ištiesinkite laikančiają svirtį (6) ant rąstų keltuvo. Tarp laikančiosios svirties ir rąstų keltuvo turi būti maždaug 0,5–1 mm tarpas. Po to užkabinkite grandinę (4) ant skaldymo peilio. (7 pav.)

9.6 Skaldytuvo nustatymas i darbinę padėtį

Prijunkite skaldytuvą prie elektros srovės tinklo. Tuo metu atkreipkite dėmesį i variklio sukimosi kryptį. Nuleiskite abi valdymo rankenas, kol cilindras bus virš kiaurymių (d) viršutinėje padėtyje. Įkiškite abu ve- lenus į kiaurymes ir užfiksuokite juos spyruokliniais kištukais. Tada nustatykite skaldymo peilį i viršutinę padėtį ir pašalinkite atramą.

Padėkite atramą i saugią vietą, nes jos prireiks bet kokiam skaldytuvo transportavimui.

9.7 Papildomo transportavimo rato (f) montavimas (13 pav.)

Užkabinkite transportavimo ratą ant trijų M10 šešiabriaunių varžtų su junge ir užfiksuokite varžtus veržliarakčiu SW17.

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

10. Eksploatacijos pradžia

Isitikinkite, kad mašina pilnutinai ir tinkamai sumon-tuota. Prieš naudodami kaskart patikrinkite:

• Prijungimo laidus, ar nėra pažeistų vietų (įtrūkimų, įpjovimų ir pan.),
• Mašiną, ar nėra galimų pažeidimų,
  • Ar visi varžtai tvirtai priveržti,
• Hidraulinėje sistemoje nėra nuotėkių ir
• Alyvos lygi.
• Saugos įtaisas

Alyvos lygio tikrinimas (9 pav.)

Hidraulinė sistema yra uždara sistema su alyvos baku, alyvos siurbliu ir valdymo vožtuvu. Prieš kiekvienos eksploatacijos pradžią reguliariai tikrinkite alyvos lygį. Dėl per mažo alyvos lygio gali būti pažeistas alyvos siurblys.

Prieš tikrinant skaldymo peilis reikia sustumti. Mašina turi stovėti lygioje vietoje.

Alyvos lygis turi atitikti matuoklio žymeklj

Elektros variklis

Patikrinkite variklio eigos krypti. Kai skaldytuvo svirtis yra viršutinėje padėtyje, grįžtamosios eigos apkaba arba rankenomis nustatykite skaldymo peilį į viršutinę padėtį. Kai skaldymo svirtis jau turėtų būti viršutinė-je padėtyje, judindami abi svirtis žemyn, aktyvinkite skaldymo mechanizmą. Taip skaldymo svirtis judės žemyn. Tuo atveju, jei nepaisant rankenų arba grįžtamosios eigos aktyvinimo skaldymo peilis nejudėtų, nedelsdami išjunkite mašiną. Norėdami pakeisti variklio sukimosi kryptį, pasukite polių apsukimo įtaisą įstatomame bloke (11 pav.).

Niekada neleiskite varikliui suktis neteisinga sukimosi kryptimi! Taip neišvengiamai bus sugadinta pumpavimo sistema ir negalios garantija.

Veikimo patikra

Prieš kiekvieną naudojimą reikia patikrinti veikimą

Veiksmas: Rezultatas:
Abi rankenas spauski-te žemyn.	Skaldymo peilis nusileidžia žemyn – maždaug iki 20 cm virš stalo.
Atitinkamai atleiskite valdymo svirtj.	Skaldymo peilis lieka parinktoje padėtyje.
Stumkite abi rankenas aukštyn	Peilis kyla

Dèmesio!

Prieš eksploatacijos pradžią atlaisvinkite pripildymo varžta (d).

Niekada nepamirškite atlaisvinti pripildymo varžto! Priešingu atveju sistemoje esantis oras vėl visada bus suspaustas ir vėl atlaisvintas, todėl bus sugadinti hidraulinio kontūro sandarikliai ir malkų skaldytuvas taps netinkamu naudoti. Tokiu atveju pardavėjai ir gamintojai garantijų neteikia.

ljungimas / išjungimas (10)

Norėdami jjungti, paspauskite žalią mygtuką.

Norėdami išjungti, paspauskite raudoną mygtuką.

Nurodymas: Prieš kiekvieną naudojimą patikrinkite jjungimo / išjungimo bloko veikimą, vieną kartą jjung-dami ir išjungdami.

Saugiklis nuo pakartotinio jsijungimo nutrūkus elektros srovės tiekimui (nulinės įtampos atkabiklis)

Nutrūkus elektros srovės tiekimui, netyčia ištraukus kištuką arba sugedus saugikliui, jrenginys išsijungia automatiškai. Norėdami jjungti vėl, paspauskite žalią mygtuką ant jungimo bloko.

Skaldytuvo fiksavimas

Užfiksuokite skaldytuvą prie žemės, prie atraminės plokštės pritvirtindami du kampuočius (f) dviem šešiabriauniais varžtais (g) kiekvieną. Po to prakiškite kuoliuką (h) pro kampuotyje esančią kiaurymę.

Skaldymas

• Žemesnėje nei 5 °C išorės temperatūroje, mašiną reikėtų maždaug penkias minutes palikti veikti tuščiaja eiga, kad hidraulinė alyva pasiektų darbinę temperatūrą. Mediena stovi po skaldymo peiliu
• Dėmesio: Skaldymo peilis yra labi aštrus. Pavojus susižaloti!
• Jei abi valdymo svirtis spausite žemyn, skaldymo peilis judės žemyn ir skaldys medieną.
• Skaldykite tik nupjautus medžius.
• Skaldykite malkas vertikaliai.
• Niekada neskaldykite paguldę arba skersai pluošto!
• Skaldydami malkas, mūvėkite tinkamas pirštines ir avėkite apsauginius batus.

• Kai mediena yra ypač suaugusi, skaldykite nuo krašto.

• Dėmesio: tam tikra mediena skaldant gali stipriai jsitempti ir žaibiškai trūkti.

• Istrigusia mediena išdaužkite prieš skaldymo kryptj arba j viršų keldami platinamajj prapjovos pleištą. Tokiu atveju j viršų kelkite tik rankenas. Grįztamosios eigos apkabos nejudinkite. Dėmesio: Pavojus susižaloti

Spaudiklio naudojimas (14 pav.)

Skaldant medienos (B) negalima laikyti tam tikroje padėtyje rankomis ir kojomis. Tam naudokite spaudiklj (15). Tam atlikite tokius veiksmus:

1. Abiem valdymo rankenėlėmis (2) nustumkite platinamaji prapjovos pleištą (9) šiek tiek virš medienos, kurią reikia skaldyti (B / maks. 1 cm).
2. Uždėkite spaudiklj (15) ant prapjovos platinamojo pleišto (9).
3. [spauskite spaudiklj (15)]tempimo svirtimi i medieną, kurią reikia skaldyti (B). [tempimo svirties (16) pridėjimo taškas yra kaištis (A).
4. Pratęskite skaldymo procesą abiem valdymo svirtimis (2).
5. Prieš aktyvindami grjžtamają svirti (3), pašalinkite spaudiklj nuo medienos (B).

Rąstų keltuvo (5) eksploatavimas

Bendrieji nurodymai dėl rąstų keltuvo:

• Saugumo sumetimais ant skaldymo peilio galima užkabinti tik paskutinę rąstų keltuvo grandinės grandį.
• Atkreipkite dėmesį į tai, kad rąstų keltuvo darbo zonoje nebūtų asmenų.

Rąstų keltuvo eksploatavimas:

• Atlaisvinkite rąstų keltuvo sulaikymo, kad kėlimo vamzdis galėtų laisvai judėti.
• Nuleiskite skaldymo peilį žemyn tiek, kad rąstų skaldytuvo kėlimo vamzdis visiškai priglustų prie žemės.
• Šioje padėtyje rąstą, kurį reikia skaldyti,, galite užridenti ant kélimo vamzdžio (rąstas turi gulėti srityje tarp abiejų fiksavimo smaigalių).
• Spauskite grjžtamosios eigos apkabą žemyn arba rankenas j viršų bei leiskite skaldymo peiliui judėti j viršų. (Atsargiai! Nestovėkite rąstų keltuvo darbo zonoje! Pavojus susižaloti!)
• Dabar ištiesinkite rąstą, spauskite jį prie laikančiojo strypo ir jį skaldykite (žr. darbo nurodymus).
• Po to pašalinkite suskaldytą medieną ir vėl nuleiskite platinamajį prapjovos pleištą bei rąstų keltuvą žemyn.
• Dabar ant rąstų keltuvo galima užridenti naują ras-tą.

Rąstų keltuvo gražinimas atgal.

Kai rąstų keltuvas nenaudojamas eiga, jis naudoja-mas kaip antra apsauginė svirtis.

Tam svirtis keliam j viršų, kol užsifiksuoja.

Rąstų keltuvo transportavimo padėtis:

Kreipkite rąstų keltuvą rankomis į viršų, kol jis užsifiksuos.

Kad užtikrintumėte greitą ir saugų darbą, laikykitės nurodymų.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija

To priežastys gali būti:

• Prispaudimo vietos, kai prijungimo laidai nutiesia-mi pro langus arba durų plyšius;
• Sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• Ipjovimo vietos pervažiavus prijungimo laidą;
• Izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• ltrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymétus H07RN.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Naudojant vienfazj kintamosios srovės variklj, mašinoms su didele paleidimo srove (nuo 3000 vatų) rekomenduojame naudoti C 16 A arba K 16 A saugiklj!

Trifazis variklis 400 V / 50 Hz

Tinklo jtampa turi būti 400 V / 50 Hz.

Tinklo jungtis ir ilginamasis laidas turi būti 5 gyslų = 3 P + N + SL. - (3/N/PE).

Ilginamujų kabelių mažiausias skerspjūvis turi būti 1,5 mm². Tinklo jungtis apsaugoma maks. 16 A.

Prijungus prie tinklo arba pakeitus stovėjimo vietą, reikia patikrinti sukimosi kryptį. Prireikus reikia sukeisti polius.

Pasukite polių sukeitimo įtaisą įrenginio kištuke.

12. Valymas

Dėmesio! Prieš atlikdami valymo darbus, ištraukite tinklo kištuką. Rekomenduojame įrenginį išvalyti iš karto po kiekvieno naudojimo. Reguliariai valykite įrenginį drėgna šluoste. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines įrenginio dalis. Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatektų vandens.

13. Transportavimas

Prieš transportuodami malkų skaldytuvą, nustatykite jį i transportavimo padėtį. Tam nuleiskite platinamajį prapjovos pleištą žemyn, kol jis priglus prie metalinės atramos. Tada pašalinkite abu velenus ir po to leiskite cilindrui judėti žemyn. Skaldytuvą kranu galite pastatyti ant padėklo. Niekada nekelkite skaldytuvo už skaldymo peilio. Viršutinėje skaldytuvo dalyje yra āsa, už kurios galima užkabinti krano kablj.

14. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Uždenkite elektrinj jrankj, kad apsaugotumėte jj nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio jrankio.

15. Techninė priežiūra

Dėmesio! Prieš atlikdami techninės priežiūros darbus, ištraukite tinklo kištuką. Atkreipkite dėmesį į tai, kad kardaninis velenas nebūtų prijungtas prie varančiosios transporto priemonės.

Kada keisiu alyvą?

Pirmasis alyvos keitimas po 50 darbo valandų, tada – kas 250 darbo valandų.

Alyvos keitimas (9 + 10 pav.)

• Peilj visiškai atitraukite
- Pastatykite ne mažesnės nei 10 l talpos talpyklą po skaldytuvu.
- Atlaisvinkite oro išleidimo gaubtelj (12).
- Atsukite alyvos išleidimo varžtą po alyvos baku, kad alyva galėtu išbėgti.
- Vėl jsukite alyvos išleidimo varžtą.
- Naudodami švarų piltuvą, pripildykite 9 l naujos hidraulinės alyvos.
- Vél užsukite oro išleidimo gaubtelj (12).

Dėmesio! Į alyvos rezervuarą negali patekti jokių nešvarumų. Tinkamai utilizuokite susikaupusią seną alyvą vietos panaudotos alyvos surinkimo punkte. Draudžiama panaudotą alyvą išleisti į gruntą arba maišyti su atliekomis.

Rekomenduojame HLP 32 serijos alyvas.

Hidraulinė sistema

Hidraulinė sistema yra uždara sistema su alyvos baku, alyvos siurbliu ir valdymo vožtuvu.

Gamykloje sukomplektuotos sistemos negalima modifikuoti arba ja manipuliuoti.

Reguliariai tikrinkite alyvos lygi.

Dėl per mažo alyvos lygio pažeidžiamas alyvos siurblys. Reguliariai tikrinkite hidraulinių ir srieginių jungčių sandarumą – prireikus jas priveržkite.

Prijungti ir remontuoti elektros

Prijungti ir remontuoti elektros jranga leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• Variklio srovės rūšį;
• Duomenis iš jrenginio specifikaciju lentelės;
• Duomenis iš variklio specifikaciju lentelės.

Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: hidraulinė alyva, skaldymo pleištas, transmisijos alyva

* netiekiamos kartu su prietaisu!

16. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą. įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų i buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-minio negalima mesti į buitines atliekas. Šį gaminj reikia atiduoti j tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant j įgaliotą surinkimo vietą, kurioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai.

Be to, tinkamai utilizuodami ši gamini, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

17. SutrikimU Šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

SutrikimasGalimos priežastys Sprendimas
Nejsijungia hidraulinis siurblys	Nėra įtampos Patikrinkite, ar į laidus tiekiama elektros srovė
	Variklio termojungiklis išjungtas Vėl jjunkite termojungiklj variklio korpuso viduje
Kolona nejuda žemyn	Per mažas alyvos lygis Patikrinkite alyvos lygį ir jį papildykite
	Neprijungta viena iš svirčių Patikrinkite, kaip pritvirtintos svirtys
	Nešvarumai bėgeliuose Išvalykite koloną
Variklis pasileidžia, tačiau kolona nejuda žemyn	Neteisinga variklio sukimosi kryptis esant trifazei srovei	Patikrinkite ir pakeiskite variklio sukimosi kryptį

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo ľrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jel yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsu gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Záruka CZ
