HL1450 - Elosztó SCHEPPACH - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen HL1450 SCHEPPACH PDF formátumban.
| Termék típusa | Függőleges hidraulikus hasító |
| Márka | Scheppach |
| Modell | HL1450 |
| Tápellátás feszültsége | 400 V / 50 Hz háromfázisú |
| Felvett teljesítmény (P1) | 4300 W |
| Leadott teljesítmény (P2) | 3400 W |
| Hasító erő | 14 tonna |
| Maximális farönk hossz | 106 cm |
| Farönk átmérő | 10-40 cm |
| Henger löket | 860 mm |
| Süllyedési sebesség | 9 cm/s |
| Emelkedési sebesség | 6 cm/s |
| Hidraulikaolaj kapacitás | 10 liter |
| Nettó tömeg | 208 kg |
| Méretek (H x Sz x M) | 1040 x 1000 x 2400 mm |
| Motor típusa | Háromfázisú elektromos |
| Motor fordulatszám | 1400 min⁻¹ |
| Üzemmód | S6 40% |
| Fázisváltó | Igen |
| Biztonság | Kétkezes vezérlés, újraindítás elleni védelem |
| Karbantartás | Olajcsere 250 üzemóránként |
| Kopó alkatrészek | Hasítóék, hidraulikaolaj |
| Tartozékok | Emelőszerszám, tartókar, rögzítőkampó, szállítókerekek |
Gyakran ismételt kérdések - HL1450 SCHEPPACH
Felhasználói kérdések a következőről HL1450 SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elosztó PDF formátumban ingyenesen! Találja meg kézikönyvét HL1450 - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HL1450 márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ HL1450 SCHEPPACH
A készüléken található szimbólumok magyarázata
A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.
 | Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat! |
 | Kötelező a munkacipő viselete |
 | Kesztyű viselete! |
 | Viseljen hallásvédöt! Viseljen védőszemüveget! |
 | Használjon védősisakot |
 | Illetéktelen számára tilos a belépés |
 | A munkaterületen tilos a dohányzás |
 | Ne hagyja a padlóra folyni a hidraulikaolajat |
 | Tartsa rendben a munkaterületet! A rendetlenség balesetveszélyes! |
 | Ne távolítsa el kézzel a blokkolt blokkokat. |
 | A használt olajat megfelelően ártalmatlanítsa (használt olaj helyi gyűjtőhelyén). A használt olajat tilos a földre ereszteni vagy a többi hulladékkal keverni. |
 | A beszorult rönköket ne kézzel távolítsa el. |
 | Figyelem! Javítási, karbantartási és tisztítási munkálatok előtt állítsa le a motort, és húzza ki a hálózati csatlakozódugót. |
 | Vágás- és zúzódásveszély. Soha ne nyúljon a veszélyes területekre, amikor mozog a hasítókés. |
 | Magas feszültség! Életveszély! |
 | A gépet csak egy személy kezelje! |
 | A munka megkezdése előtt körülbelül 2 fordulattal oldja ki a légtelenítő csavart. Szállítás előtt zárja le. |
 | Vigyázat! Mozgó szerszámok! |
 | A gép munkaterületén kizárólag a kezelő tartózkodhat. Tartsa távol a munkában részt nem vevő személyeket, valamint a házi- és haszonállatokat a veszélyzónától (legalább 5 m távolság). |
| ⚠ Figyelem! | Ne szállítsa fekvő helyzetben a készüléket! |
Tartalomjegyzék: Oldal:
- Bevezetés.... 104
- A készülék leírása 104
- Szállított elemek 104
- Rendeltetésszerűi használat 104
- Általános biztonsági utasítások.... 105
- További biztonsági utasítások 105
- Technikai adatok.... 106
- Kicsomagolás....106
- Felépítés / Beüzemeltetés előtt 107
- Üzembe helyezés.... 107
- Elektromos csatlakoztatás 109
- Tisztítás.... 109
- Szállítás.... 109
- Tárolás.... 109
- Karbantartás.... 109
- Megsemmisítés és újrahasznosítás 110
- Hibaelháritás 110

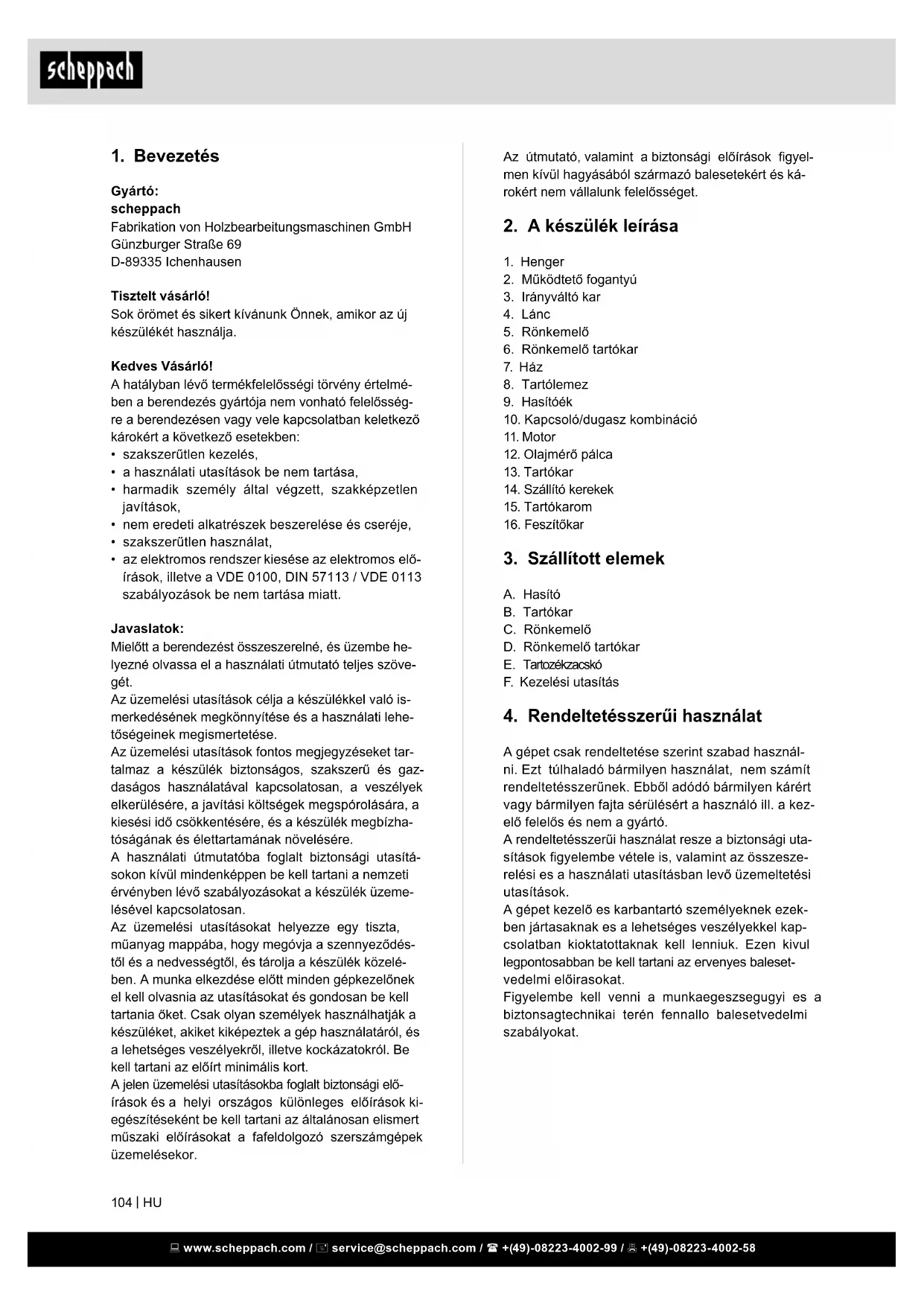

1. Bevezetés
Gyártó:
scheppach
Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.
Kedves Vásárló!
A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:
- szakszerűtlen kezelés,
- a használati utasítások be nem tartása,
- harmadik személy által végzett, szakképzetlen javítások,
- nem eredeti alkatrészek beszerelése és cseréje,
- szakszerütlen használat,
- az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.
Javaslatok:
Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.
Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehetőségeinek megismertetése.
Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.
A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.
Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés-től és a nedvességtől, és tárolja a készülék közelé-ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.
A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert müszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor.
Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.
2. A készülék leírása
- Henger
- Működtető fogantyú
- Irányváltó kar
- Lánc
- Rönkemelő
- Rönkemelő tartókar
- Ház
- Tartólemez
- Hasítóék
- Kapcsoló/dugasz kombináció
- Motor
- Olajmérő pálca
- Tartókar
- Szállító kerekek
- Tartókarom
- Feszítőkar
3. Szállított elemek
A. Hasító
B. Tartókar
C. Rönkemelő
D. Rönkemelö tartókar
E. Tartozékzacskó
F. Kezelési utasítás
4. Rendeltetésszerűi használat
A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
A rendeltetésszerűi használat resze a biztonsági utasítások figyelembe vétele is, valamint az összeszerelési es a használati utasításban levő üzemeltetési utasítások.
A gépet kezelő es karbantartó személyeknek ezekben jártasaknak es a lehetséges veszélyekkel kapcsolatban kioktatottaknak kell lenniuk. Ezen kivul legpontosabban be kell tartani az ervenyes balesetvedelmi előirasokat.
Figyelembe kell venni a munkaegeszsegugyi es a biztonsagtechnikai terén fennallo balesetvedelmi szabályokat.
A gépen tortenő valtoztatasok, teljesen kizarjak a gyarto szavatolasat es az ebböl adodo karok megteriteset.
- A hidraulikus hasítógép csak álló üzemeltetésre alkalmas, a fadarabokat csak álló helyzetben, szálirányban lehet hasítani. A hasítható fadarabok méretei: fa hosszúsága: 106 cm ø min./max.: 10cm - 40 cm
- Soha ne hasítsa a fadarabot álló helyzetben, vagy száliránnyal ellentétesen!
- Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.
- Tartsa be a vonatkozó baleset-megelőzési előírá-sokat és a többi általánosan elfogadott biztonság-technikai szabályt.
- A gépet csak olyan személy használhatja, tarthatja karban vagy javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépet önkényesen megváltoztatja, az ebből eredő károkért a gyártó nem vállal felelősséget.
- A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.
- Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.
Kerjuk vegye figyelembe, hogy a keszulekeink rendeltetesuk szerint nem az ipari, kezmüipari vagy gyari hasznalatra lettek konstrualva. Nem vallalunk szavatossagot, ha a keszulek ipari, kezmüipari vagy gyari uzemek teruleten valamint egyenertekü tevekenysegek teruleten van hasznalva.
5. Általános biztonsági utasítások
FIGYELMEZTETÉS: Elektromos szerszámok használatakor kövesse az alábbi alapvető biztonsági óvintézkedéseket, hogy csökkenthesse a tűz, az áramütés és a személyi sérülések kockázatát.
A szerszámmal való munkavégzés előtt olvassa el az összes útmutatót.
- A gépen található összes biztonsági és veszélyekre vonatkozó utasítást vegye figyelembe.
- A gépen található összes biztonsági és veszélyekre vonatkozó utasítást hiánytalanul tartsa olvasható állapotban.
- A gépen található biztonsági berendezéseket nem szabad leszerelni vagy használhatatlanná tenni.
- A gépen található biztonsági berendezéseket nem szabad leszerelni vagy használhatatlanná tenni.
- Ellenőrizze a hálózati csatlakozóvezetékeket. Ne használjon hibás csatlakozóvezetékeket.
-
Üzembe helyezés előtt ellenőrizze a kétkezes kezelés helyes működését.
-
A kezelőszemélynek legalább 18 évesnek kell lennie. Az oktatásban részt vevő személyeknek legalább 16 évesnek kell lenniük, de ők csak felügyelettel dolgozhatnak a gépen.
- Viseljen munkavédelmi kesztyűt a munkavégzéshez.
- Gyermekek nem végezhetnek munkát a készülékkel.
- Munkavégzés közben viseljen munkavédelmi biztonsági kesztyűt, védőszemüveget, szük munkaruházatot és hallásvédőt (PSA: személyi védőfelszerelés rendelet).
- Legyen óvatos a munkavégzésnél: Fennáll a hasító szerszám által okozott ujj- és kézsérülések veszélye.
- Nehéz vagy rossz fogású darabok hasítása esetén használjon megfelelő segédeszközt az alátámasztáshoz.
- Az átszerelési, beállítási és tisztítási munkálatokat, valamint a karbantartást és az üzemzavarok elhárítását csak kikapcsolt motornál végezze. Húzza ki a hálózati csatlakozódugót!
- Az elektromos szerelés telepítési, javítási és karbantartási kizárólag szakmunkások végezzék.
- A javítási és karbantartási munkálatok befejezése után azonnal szerelje vissza az összes védő- és biztonsági berendezést.
- A munkahely elhagyásakor kapcsolja ki a motort. Húzza ki a hálózati csatlakozódugót!
- Hasogatásnál a fa minőségének megfelelően (pl. kinövések, szabálytalan formájú fatörzs szakaszok stb.) különféle veszélyhelyzetek alakulhatnak ki, mint például a fadarabok szétrepülése, a hasító beszorulása vagy zúzódásveszély.
6. További biztonsági utasítások
- A fahasítót csak egyetlen személy kezelje.
- A lehetséges sérülések elleni védelem érdekében viseljen védőfelszerelést (védőszemüveg/-rostély, hallásvédő, munkavédelmi kesztyű).
- Soha ne hasítson olyan rönköket, amelyek szegeket, drótokat vagy egyéb tárgyakat tartalmaznak.
- A már széthasított fa és faforgács veszélyes munkateret hoz létre. Fennáll a megbotlás, az elcsúszás vagy a leesés veszélye. Mindig tartsa rendben a munkateret.
- Bekapcsolt gépnél soha ne helyezze kezeit a gép mozgó alkatrészeire.
- Csak olyan fákat hasítson, amelyek legfeljebb 106 cm hosszúak.
Figyelmeztetés! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét
A gép a technika mai állása és az elfogadott biztonságtechnikai szabályok szerint készült. Ennek ellenére munka közben felléphetnek egyedi maradék kockázatok.
- A hasítószerszám szakszerűtlen vezetésekor vagy a fa szakszerűtlen felhelyezésekor sérülésveszély fenyegeti az ujjakat és kezeket.
- Szakszerűtlen tartás vagy vezetés esetén a kisodródó munkadarab sérüléseket okozhat.
- Ha nem megfelelő elektromos csatlakozóvezetékeket használ, az áram veszélyeztetheti az egészségét.
- A fa különleges tulajdonságai (ágak, egyenetlen alak stb.) veszélyeket hordoznak magukban.
- Ezen túlmenően minden meghozott óvintézkedés ellenére vannak nem nyilvánvaló maradék kockázatok. A maradék kockázatok minimalizálhatók, ha összességében betartja a „Biztonsági utasítások“ a „Rendeltetésszerű használat“ c. fejezetek, valamint a kezelési útmutató tartalmát.
- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
- Mielőtt a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a Start gombot és húzza ki a hálózati csatlakozót.
- Minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
- Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetése-kor nem szabad megnyomni a bekapcsoló gombot. Használja az üzemeltetési utasításban ajánlott szerszámot. Ily módon biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.
- A kezét tartsa távol a munkaterülettöl, ha a gép üzemel.
7. Technikai adatok
Hajtás villanymotor
| Motor 400V / 50Hz | |
| Felvételi teljesítmény P1 4300 W | |
| Leadási teljesítmény P2 3400 W | |
| Üzemmód S6 40% | |
| Fordulatszám 1400 min | -1 |
| Fázisváltó igen | |
| Méretek H x Sz x M 1040 x 1000 x 2400 mm | |
| Fahosszúság 1060 mm | |
| Hasító erő max. | 14 t |
| Hengerlöket | 860 mm |
| Henger előremenet | 9 cm/s |
| Henger hátramenet | 6 cm/s |
| Olajmennyiség | 10 l |
| Tömeg 208 kg | |
A müszaki változások jogát fenntartjuk!
8. Kicsomagolás
Nyissa ki a csomagolást és óvatosan vegye ki a ké- szüléket.
Távolítsa el a csomagolóanyagot, valamint a csoma-golási / szállítási biztosításokat (ha vannak ilyenek).
Ellenőrizze, hogy teljes-e a szállítmány.
Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit.
Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.
A használatba vétel előtt ismerje meg a gépet a kezelési útmutatóból.
Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.
Figyelem
A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacs-kókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!
9. Felépítés / Beüzemeltetés előtt
9.1. Kerekek Szerelés (2. ábra)
Tolja a kerék tengelyét a furaton keresztül a hasító alsó hátsó végéhez.
Helyezze a kerekeket (14) a keréktengelyre, és rögzítse két biztosító szeggel.
9.2. Kezelőkarok Szerelés (3. ábra)
A kezelőkart (2) a hosszanti furattal vezesse a kapcsoló billenőrészre (b) és a furatot a menetes rúdra (a). Biztosítsa a kezelőkart (2) egy alátéttel, és rögzítse egy rugós sasszeggel a billenőrészen, és egy önbiztosító anyával a menetes rúdon.
A fent ismertetett módszerrel rögzítse a másik kezelőkart (2) a másik oldalon.
9.3. Tartókarok Szerelés (4. ábra)
Helyezze a két tartókart (13) a négyszög keresztmet-szetű csövekbe, amelyek a hasító bal oldalán találhatók. Rögzítse a tartókarokat (13) két-két M10 x 45 mm hatlapfejű csavarral és önbiztosító anyával.
9.4. Rönkemelő tartókar Szerelés (5. ábra)
Rögzítse a tartókart (6) két hatlapfejű csavarral (M10 x 25) a keretre, még ne húzza meg erősen a csavarokat. (folytatás a 9.5. pontnál)
9.5. Rönkemelő Szerelés (6. ábra)
Erősítse a rönkemelőt (5) egy hatlapfejű csavarral (M10 x 55) és egy önbiztosító anyával a hasító jobb alsó végén található két szögvas közé. Igazítsa ki a tartókart (?6) a rönkemelőnél. A tartókar és a rön-kemelő között egy kb. 0,5-1 mm hézagnak kell len-nie. Ezután akassza be a láncot (4) a hasítókésbe. (7 ábra)
9.6 Vigye munkaállásba a hasítógépet
Csatlakoztassa az áramhálózatra a hasítógépet. Ügyeljen a motor forgásirányára. Engedje le a két vezérlő fogantyút, amíg a henger a furatok (d) fölé a felső pozícióba nem kerül. Helyezze a két tengelyt a furatokba, és biztosítsa rugós rögzítökkel. Ezután vigye a hasítókést a legfelső állásba és távolítsa el a támaszt. A támaszt jól őrizze meg, mivel a hasító minden egyes szállítása esetén szüksége lesz rá.
9.7 Kiegészítő szállító kerék felszerelése (f) (13. ábra)
Akassza a szállítókereket a három darab M10-es méretű, peremes hatlapú csavarra, és 17-es laptávú villáskulccsal rögzítse a csavarokat.
Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!
10. Üzembe helyezés
Győződjön meg arról, hogy hiánytalanul és az előírásoknak megfelelően szerelték össze a gépet. Minden egyes használat előtt ellenőrizze:
- a csatlakozóvezetékek sérült helyeit (szakadások, vágások és hasonlók),
- a gép esetleges sérüléseit,
- hogy az összes csavar szorosan meg van-e húzva,
- a hidraulika szivárgási helyeit és
- az olajszintet.
- biztonsági berendezés
Az olajszint ellenörzése (9 ábra)
A hidraulikaberendezés egy zárt, olajtartállyal, olajszivattyúval és vezérlőszeleppel rendelkező rendszer. Rendszeresen, minden egyes üzembe helyezés előtt ellenőrizze a kenőolaj szintjét. A túl alacsony olajszint az olajszivattyú sérülését okozhatja. Az olajszintnek a mérőpálca jelzésén belül kell lennie.
Elektromos motor
Ellenőrizze a motor forgásirányát. Ha a hasítókar nem a felső helyzetben van, akkor a visszafutó kengyellel vagy a kézikarokkal vigye a hasítókést a felső helyzetbe. Ha a hasítókar már a legfelső helyzetben van, akkor a két kar lefelé mozgatásával kapcsolja be a hasító mechanizmust. Ezzel a hasítókar lefelé kezd mozogni. Ha a hasítókés a kézikarok vagy a vissza-futó kengyel működtetése ellenére sem mozdul meg, akkor azonnal kapcsolja ki a gépet. A motor forgásirányának módosításához forgassa el a pólusváltó egységet a dugóegységben (11. ábra).
Soha ne járassa a motort helytelen forgásirányban! Ez a szivattyúrendszer elkerülhetetlen károsodását okozza, és erre nem vállalunk garanciát.
Funkcionális teszt
Minden használat előtt egy funkcionális tesztet el kell végezni.
| Lépés: Eredmény: | |
| Mindkét fogantyú lenyomása. | A hasítókés lefelé süllyed – kb. 20 cm-rel az asztal fölé. |
| Az egyik fogantyú elengedése. | A hasítókés megáll a kiválasztott helyzetben. |
| Tolja mindkét fogantyút felfelé | A hasító kés lefelé mozog |
Figyelem!
Üzembe helyezés előtt lazítsa meg a betöltőcsavart (d). Soha ne felejtse el meglazítani a betöltőcsavart! Ellenkező esetben a rendszerben található levegő újra és újra összetömörödik, majd kieresztésre kerül, aminek következtében a hidraulikus kör tömítései károsodnak, és a hasítógép használhatatlanná válik. Ebben az esetben a viszonteladó és a gyártó minden garanciás szolgáltatást megtagad.
Be-/kikapcsolás (10)
Bekapcsoláshoz nyomja meg a zöld gombot.
Kikapcsoláshoz nyomja meg a piros gombot.
Megjegyzés: Egyszeri be- és kikapcsolással minden egyes használat előtt ellenőrizze a be-/kikapcsoló egység működését.
Újraindulási biztosíték áramkimaradás esetén (nullfeszültség-kioldó)
Áramkimaradás, a csatlakozódugó akaratlan kihúzása vagy a biztosíték meghibásodása esetén automatikusan kikapcsol a készülék. Visszakapcsoláshoz nyomja meg újra a kapcsolóegység zöld gombját.
Hasító rögzítése
Rögzítse a hasítót a padlóhoz úgy, hogy a kéz szögvasat (f) a két-két hatlapfejű csavarral (g) a tartólemezhez csavarozza. Ezután dugja át a köveket (h) a szögvasban lévő furaton.
Hasítás
- 5 °C alatt végzett munkálatok esetén járassa kb. 15 percig üresjáratban a gépet, hogy a hidraulikaolaj üzemi hömérsékletre melegedhessen. A fa a hasítókés alatt van.
⚠ Figyelem: A hasítókés nagyon éles. Sérülésveszély!
- Ha mindkét kezelőkart lefelé nyomja, akkor a hasítókés lefelé megy és felhasítja a fát.
- Csak egyenesen lefűrészelt fadarabokat hasítson.
- Függölegesen hasítsa a fát.
- Soha ne végezze fekvő vagy meröleges helyzetben a fát.
- Viseljen megfelelő kesztyűt és munkavédelmi lábbelit a hasításhoz.
- Különösen enyves fa esetén a hasábot a széle felöl hasítsa fel.
⚠ Figyelem: Bizonyos fatípusok hasítás során erős feszültség alá kerülnek és hirtelen szétrepedhetnek.
- A beszorult fát a hasítás irányából ellentétben üsse vagy a hasítóék felfelé húzásával. Ebben az esetben csak a kézi karokat nyomja felfelé, ne használja a visszafutó kengyelt. Figyelem: Sérülésveszély
A tartókarom használata (14. ábra)
A hasítási művelet során a fát (B) nem szabad kézzel vagy lábbal a helyén tartani. Erre a célra használja a tartókarmot (15). Ehhez a következő-képpen járjon el:
- A két kezelőfogantyúval (2) vezesse a hasítóéket (9) nem sokkal a hasítandó fa fölé (B / max. 1 cm).
- Helyezze a tartókarmot (15) a hasítóékre (9).
- Nyomja bele a tartókarmot (15) a feszítőkarral a hasítandó fába (B). A feszítőkar (16) felhelyezési pontja a csapszegnél van (A).
- Folytassa a hasítási műveletet a két feszítőkarral (2).
- Mielött működtetné a visszatérítő kart (3), távolít-sa el a tartókarmot a fáról (B).
A tönkemelő üzemelése (5)
Általános utasítások a tönkemelőhöz:
- A tönkemelő láncát biztonsági okokból csak az utolsó részén lehet a hasítókésen beakasztani.
- Ügyeljen arra, hogy ne tartózkodjanak személyek a tönkemelő munkaterületén
A tönkemelő üzemelése:
- A tönkemelő használata előtt kapcsolja ki az automatikus visszafutást.
- Lazítsa meg a tönkemelő visszatartó horgát, hogy az emelöcső szabadon fusson
- Addig eressze le a hasítókést, hogy a tönkemelő teljesen a padlón legyen.
- Ebben a helyzetben legörgetheti a hasítandó fatönköt az emelöcsöre (a fatönk maradjon a két rögzítőhegy közötti területen)
- A visszafutó kengyelt nyomja le vagy a kézi fogókat fel és hagyja, hogy a hasítókés felfelé menjen. (Vigyázat! Ne tartózkodjon a tönkemelő munkaterületén! Sérülésveszély!)
- Ekkor állítsa be a farönköt, nyomja a tartótüskére és hasítsa fel (lásd: munkavégzési utasítások)
- Ezután távolítsa el a felhasított fát és ismét eresz-sze le a hasítóéket, valamint a tönkemelőt.
- Ekkor új fatönköt görgethet a tönkemelöre.
A tönkemelő visszaállítása.
Ha nem használja a tönkemelőt ez második védőkarként használható.
Ehhez a kart felállítja, amíg a beakad.
A tönkemelő szállítási helyzete:
A tönkemelőt addig nyomja fel kézzel, amíg bekattan.
Tartsa be ezeket a megjegyzéseket a gyors és biztonságos munkavégzés érdekében
11. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.
Ennek oka lehet:
- Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.
- Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt.
- Vágási helyek a csatlakozóvezetéken való áthajtás miatt.
- Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.
- Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a há- lózatra.
Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak H07RN jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.
Egyfázisú váltóáramú motor esetén a magas (3000 watt feletti) indítási árammal rendelkező gépekhez C 16A vagy K 16A biztosíték használatát javasoljuk!
Háromfázisú moto 400 V/ 50 Hz
Hálózati feszültség 400 Volt / 50 Hz.
A hálózati csatlakozó és hosszabbító vezeték öteresek legyenek = 5 fázis, N és védőföld (3/N/PE).
A hosszabbító vezetékek keresztmetszete legalább 1,5 mm² legyen. A hálózati csatlakozás maximálisan 16 A-re van lebiztosítva.
A hálózatra csatlakoztatás vagy helyváltoztatás esetén ellenőrizze a forgásirányt. Szükség esetén cserélje fel a polaritást. Csavarja a készülék csatlakozódugójába a pólusváltó szerkezetet.
12. Tisztítás
Figyelem!
Minden tisztítási munkálat előtt húzza ki a hálózati csatlakozódugót.
Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.
Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.
13. Szállítás
Mielött a tűzifa hasítót szállítja, állítsa szállítási helyzetbe. Ehhez a hasítóéket engedje le, amíg a fémtámaszon áll.
Majd távolítsa el a két tengelyt Ezután engedje a hengert lefelé mozogni. A hasítót daru segítségével tudja palettára helyezni, soha ne emelje meg a hasítókésnél. A hasító felső részén található egy gyűrű, ahová a daruhorog beakasztható.
14. Tárolás
A készüléket és tartozékait sötét, száraz és fagy- mentes helyen, gyermekektől elzárva tárolja. Az optimális tárolási hőmérséklet 5 és 30°C között van. Takarja le az elektromos szerszámot, ezzel védve portól és nedvességtől. A kezelési útmutatót az elektromos szerszámmal együtt örizze meg.
15. Karbantartás
Figyelem!
Minden karbantartási munkálat előtt húzza ki a hálózati csatlakozódugót. Ügyeljen arra, hogy a csuklós tengely ne legyen a meghajtó járműre csatlakoztatva.
Mikor kell elvégezni az olajcserét?
Az első olajcserét 50 üzemóra elteltével, majd utána 250 üzemóránként.
Olajcsere (9 + 10 ábra)
- Teljesen húzza be a hasítóoszlopot.
- Állítson egy legalább 10 l térfogatú tartályt a hasítógép alá.
- Oldja ki az (12) légtelenítő sapkát
- Nyissa ki a leeresztő csavart, hogy kifolyhasson az olaj.
- Zárja vissza a leeresztő csavart, és szorosan húzza meg.
- Újra töltsön be lassan 9 l új hidraulikaolajat egy tiszta tölcsér segítségével, és közben ellenőrizze az olajszintet.
- A megfelelő olajszint elérése után csavarozza viszsza a légtelenítő sapkát.
Figyelem! Az olajtartályba ne kerüljön szennyezett rész. Az így nyert elhasznált olajat szabályszerűen, a helyi elhasznált olaj gyűjtőhelyre távolítsa el. Tilos az elhasznált olajnak a talajba kerülni vagy azt a háztartási hulladék közé keverni.
HLP 32 sorozatú olaj használatát javasoljuk
Hidraulikaberendezés
A hidraulikaberendezés egy zárt, olajtartállyal, olajszivattyúval és vezérlőszeleppel rendelkező rendszer. A gyárban teljesen összeszerelt rendszert nem szabad módosítani vagy manipulálni.
Rendszeresen ellenőrizze az olajszintet.
A túl alacsony olajszint az olajszivattyú sérülését okozza. Rendszeresen ellenőrizze a hidraulikus csatlakozások és csavarkötések tömítettségét – adott esetben húzza után őket.
Az elektromos berendezések
Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
- Motor áramtípusa
• Gép típuscímkéjének adatai - Motor típuscímkéjének adatai
Szervíz-információk
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Gyorsan kopó részek*: hasító ékvezetők, hidraulikao-laj, hasító ék, Hajtóműolaj
* nincs okvetlenül a szállítás terjedelmében!
17. Hibaelháritás
A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.
Üzemzavar Lehetséges okok Megoldás
| Nem indul a hidraulikus szivattyú | Nincs tápfeszültség Ellenőrizze, hogy van-e tápellátás a vezetékekben |
| Kikapcsolt a motor termokapcsolója A motor lehülése után visszakapcsol a termokapcsoló. Újraindítható a motor | |
| Az oszlop nem mozog lefelé | Alacsony olajszint Ellenőrizze az olajszintet, és töltse után az olajat |
| Az egyik kar nincs csatlakoztatva Ellenőrizze a karok rögzítését | |
| Szennyeződés a sínekben Tisztítsa meg az oszlopot | |
| Elindul a motor, de az oszlop nem mozog lefelé | Váltakozó áram esetén helytelen a motor forgásiránya Fázisváltó: Ellenőrizze és állítsa át a motor forgásirányát |
16. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!
Ne dobja a használt berendezéseket a háztartási hulladékba!
Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmé- ben nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrások hatékony használatához is hozzájárul. A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket,
hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
