Toote tüüp	Vertikaalne puulõhkuja
Bränd	Scheppach
Mudel	HL810
Võimsustarve (P1)	3000 W
Väljundvõimsus (P2)	2200 W
Pinge / sagedus	230 V~ / 50 Hz
Maksimaalne lõikejõud	8 tonni
Silindri käik	485 mm
Mõõtmed (P/L/K)	845 x 935 x 1500 mm
Töökõrgus	940 mm
Kaal	109,9 kg
Puidu pikkus min - max	100 - 550 mm
Puidu läbimõõt min - max	80 - 300 mm
Laskumiskiirus	3,1 cm/s
Tõusukiirus	17,3 cm/s
Hüdroõli kogus	4 liitrit (tüüp HLP 32)
Mootor	Ühefaasiline, 2800 min⁻¹, töörežiim S6 40%
Müratase (LWA)	93,6 dB
Helirõhutase (LpA)	77,8 dB
Ohutus	Kahe käega juhtimine, taaskäivituse kaitse, hädaseiskamine
Hooldus	Õlivahetus iga 500 h järel, lõhkimispea määrimine iga 5 h järel
Kuluosad	Lõhkimiskiil, juhikud, hüdroõli

Korduma kippuvad küsimused - HL810 SCHEPPACH

Milline on Scheppach HL810 lõhkuja võimsus?

Scheppach HL810 võimsustarve on 3000 W ja väljundvõimsus 2200 W, lõikejõud on 8 tonni.

Millist tüüpi hüdroõli kasutada ja kui palju?

Kasutage 4 liitrit hüdroõli tüüpi HLP 32. Kontrollige taset mõõtevardaga enne iga kasutuskorda.

Kuidas hüdrosüsteemi enne esimest kasutust õhutada?

Keerake õhutusava kork mõned pöörded lahti, et õhk pääseks välja. Jätke see töö ajal lahti ja sulgege enne transporti.

Millised on maksimaalsed mõõtmed palkidele, mida saan lõhkuda?

Pikkus: 100-550 mm, läbimõõt: 80-300 mm. Lõhkuda ainult sirgeks saetud palke vertikaalasendis.

Kuidas reguleerida käiku lühikeste palkide lõhkumiseks?

Asetage kiil 10 cm plaadist kõrgemale, lülitage mootor välja, keerake tähtkäepideme kruvi lahti, tõmmake reguleerimisvarras üles, seejärel pingutage.

Mida teha, kui hüdropump ei tööta?

Kontrollige elektrivarustust ja mootori termokaitset. Kui mootor on üle kuumenenud, oodake, kuni see jahtub, ja käivitage uuesti.

Millised on olulised ohutusjuhised?

Kandke alati kindaid, kaitseprille ja turvajalatseid. Kasutage masinat ainult ühe inimesega ja hoidke käed eemal liikuvast kiilust.

Millal ja kuidas hüdroõli vahetada?

Esimene vahetus pärast 50 tundi, seejärel iga 500 tunni järel. Asetage masina alla anum, keerake mõõtevarras ja tühjenduskruvi lahti, laske õlil välja voolata, seejärel täitke 4 L uue õliga.

Kuidas lõhkujat transportida?

Langetage kiil täielikult, kallutage masinat kolonni käepideme abil, kuni see toetub ratastele, seejärel liigutage. Sulgege õhutusava kork enne transporti.

Kust leida HL810 varuosi?

Kuluosad (lõhkimiskiil, juhikud, õli) on saadaval Scheppachi müügijärgse teeninduse kaudu. Skannige kodulehel olevat QR-koodi või võtke ühendust oma edasimüüjaga.

KASUTUSJUHEND HL810 SCHEPPACH

Tootel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Enne kasutamist lugege läbi käsi-raamat		Körvaldage vana öli nõuetekohaselt (kohapealne vana öli kogumiskoht). Vana öli valamine pinnasele või jäät-metega segamine on keelatud.
	Tööpiirkonnas suitsetamine keelatud		Kaitse- ja ohutusseadiste eemaldamine ja modifitseerimine on keelatud.
	Kasutage töökindaid		Masina tööpiirkonnas tohib seista ainult vajaduse korral. Körvalised isikud ning koduloomad peavad püsima ohupiirkonnast (vähemalt 5 m) eemal.
	Kandke kaitseprille. Töö ajal tekkivad sädemed või tootest väljatungivad killud, laastud ja tolmud võivad näge-miskadu põhjustada.		Ärge eemaldage kinnijäänud tüvesid kätega.
	Kasutage turvajalatseid		Tähelepanu! Enne remondi-, hool-dus- ja puhastustöid tuleb mootor seisata ja toitepistik lahutada.
	Ärge laske hüdraulikaõlil maha sattuda		Lõike- ja muljumisoht; ärge asetage käsi ohupiirkonda, kui löhkumistera liigub.
	Hoidke oma tööpiirkond korras! Korratuse tagajärjeks võivad olla önnetused!		Kõrgepinge, eluoht!
	Masinat tohib kasutada ainult üks isik korraga!		Enne töö alustamist keerake õhutuskruvi umbes 2 pööret lahti. Sulgege enne transportimist.
	Ettevaatust! Liikuvad tööriistad! Ärge trans; eadei pikali!
⚠ Tähelepanu!	Käesolevas käsitsuskorralduses ole-me varustanud Teie ohutust puuduta-vad kohad selle märgiga		Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Euroopa direktiividele.

Sisukord: Lk:

1. Sissejuhatus 148
2. Seadme kirjeldus....148
3. Tarnekomplekt 148
4. Sihtotstarbekohane kasutamine 148
5. Üldised ohutusjuhised 149
6. Täiendavad ohutusjuhised.... 149
7. Tehnilised andmed....150
8. Lahtipakkimine....150
9. Ülesehitus / Enne käikuvõtmist.... 150
10. Käikuvõtmine 151
11. Elektriühenduss 152
12. Puhastamine 153
13. Transportimine 153
14. Ladustamine 153
15. Hooldus.... 153
16. Utiliseerimine ja taaskäitlus.... 153
17. Rikete Körvaldamine.... 154
18. Vastavusdeklaratsioon 271

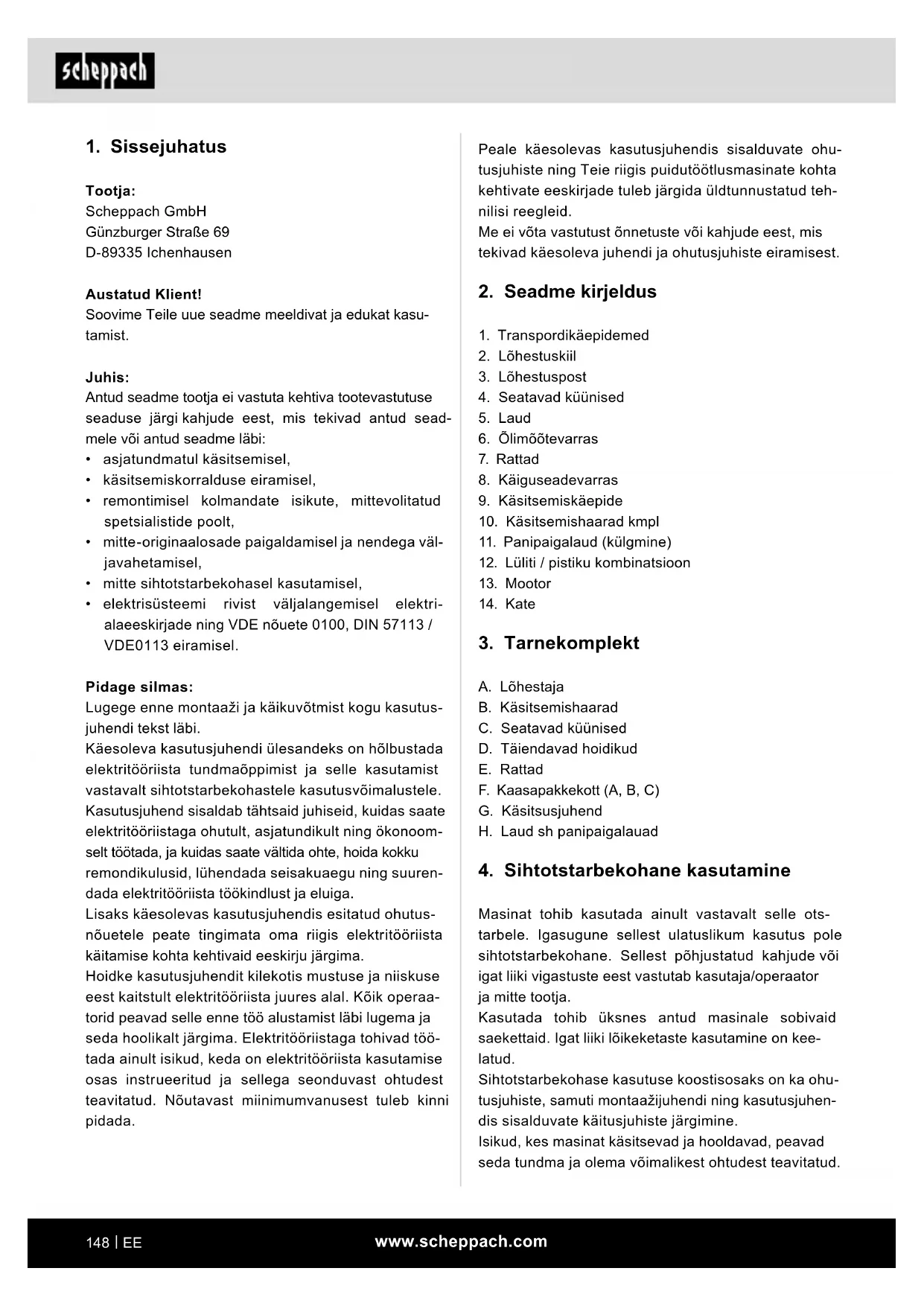

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
- käsitsemiskorralduse eiramisel,
- remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
- mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
- elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutus-juhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus

1. Transpordikäepidemed
2. Lõhestuskiil
3. Lõhestuspost
4. Seatavad kūünised
5. Laud
6. Õlimõõtevarras
7. Rattad
8. Käiguseadevarras
9. Käsitsemiskäepide
10. Käsitsemishaarad kmpl
11. Panipaigalaud (külgmine)
12. Lüliti / pistiku kombinatsioon
13. Mootor
14. Kate

3. Tarnekomplekt

A. Lõhestaja
B. Käsitsemishaarad
C. Seatavad küünised
D. Täiendavad hoidikud
E. Rattad
F. Kaasapakkekott (A, B, C)
G. Käsitsusjuhend
H. Laud sh panipaigalauad

4. Sihtotstarbekohane kasutamine

Masinat tohib kasutada ainult vastavalt selle ots-tarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Kasutada tohib üksnes antud masinale sobivaid saekettaid. Igat liiki lõikeketaste kasutamine on keelatud.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning kasutusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud.

Peale selle tuleb kehtivatest önnetuste ennetamise eeskirjadest väga täpselt kinni pidada.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Masinat tohib kasutada üksnes originaaltarvikutega ja tootja originaaltööriistadega.

- Järgige tootja ohutus töö, ja hoolduseeskirju ning tehnilistes andmetes toodud möötmeid.Hüdraulilist puulõhkumismasinat tohib kasutada ainult seisvana, puid tohib lõhkuda üksnes püsti, kiudude jooksmise suunas.

Löhutavate puude möötmed:

Puu pikkus min. - max.: 100 - 485 mm

Puidu läbimõõt min. - max.: 80 - 300 mm

• Ärge löhkuge puid kunagi pikale ega kiudude suunale vastupidises suunas.
• Järgige tootja ohutus töö, ja hoolduseeskirju ning tehnilistes andmetes toodud möötmeid.
• Järgige vastavaid ohutuseeskirju ja muid üldtunnustatud ohutustehnika reegleid.
• Masinat tohivad kasutada, hooldada ja remontida üksnes isikud, kes on masinaga tuttavad ja tunnevad sellega seotud ohte. Masinal omavoliliselt tehtud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest.
• Masinat tohib kasutada üksnes originaaltarvikutega ja tootja originaaltööriistadega.
• Igasugune sellest erinev kasutamine on mitteotstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta; kogu riski võtab enda kanda kasutaja.

Palun pidage silmas, et meie seadmed pole konstruee-ritudkommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui sea-det kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised

HOIATUS: Elektritööriistade kasutamisel tuleb järgida allolevaid ohutuseeskirju, et vähendada tulekahju, elektrilöögi ja kehavigastuste ohtu.

Enne tööriistaga töötamist lugege kasutusjuhend läbi.

• Järgige köiki masinal olevaid ohutusjuhiseid.

• Köik masinal olevaid ohutusjuhised peavad olema loetavad.

• Masina kaitseseadiseid ei tohi eemaldada ega inaktiveerida.

• Kontrollige toitekaableid. Ärge kasutage kahjustunud ühendusjuhtmeid.
• Enne kasutuselevõttu kontrollige masina kahe-käe-juhtimise toimimist!
• Masina kasutaja peab olema vähemalt 18 aastat vana. Praktikant peab olema vähemalt 16-aastane ja pideva järelevalve all.
• Töötamise ajal kanda kaitsekindaid.
• Ettevaatust töötamisel: Lõhkumisseadis võib tekitada sõrmedel ja kätel vigastusi.
• Raskete või suurte osade lõhkumiseks kasutage toestamiseks sobivaid abivahendeid.
• Ümbervarustus-, seadistus- ja puhastustööde, samuti hooldustööde ajal ja törgete körvaldamise ajaks tuleb mootor välja lülitada. Lahutage toitepistik!
• Elektripaigaldisi tohivad paigaldada, remontida ja hooldada üksnes spetsialistid.
• Kõik kaitseseadised tuleb pärast remondi- ja hool-dustööde lõpetamist kohe tagasi paigaldada.
• Töökohalt lahkudes tuleb mootor välja lülitada. Tömmake vörgupistik välja!

6. Täiendavad ohutusjuhised

• Puulõhkumismasinat tohib kasutada ainult üks isik korraga.
• Enda kaitsmiseks võimalike vigastuste eest kandke kaitsevarustust.
• Ärge löhkuge kunagi puid, mis sisaldavad naelu, traate või muid esemeid.
• Juba löhutud puud ja laastud tekitavad ohtliku tööpiirkonna. Komistamise, libisemise ja kukkumise oht. Hoidke tööpiirkond alati korras.
• Ärge kunagi asetage käsi masina liikuvatele osadele, kui masin on sisse lülitatud.
• Lõhkuge ainult puid, mille pikkus on kuni 55 cm.

Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Jääkriskid

Masin on valmistatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides.

Siiski vöib töötamisel esineda üksikuid jääkriske.

• Sörmede ja käte vigastamise oht lõhkumismasina kasutamisel, kui puud juhitakse või paigutatakse mittenõuetekohaselt.
• Vigastusoht detaili eemalepaiskumisel ebaõige kinnitamise või juhtimise korral.
• Elektrioht mittenõuetekohaste elektrikaablite kasutamisel.
• Peale selle vöib köigist tarvitusele vöetud abinõu- dest hoolimata esineda mittenähtavaid jääkriske.
• Jääkriske on võimalik minimeerida, kui järgitakse ptk Ohutusjuhised ja Otstarbekohane kasutamine ning kasutusjuhendit tervikuna.
• Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Enne kui seadistus- või hooldustöid ette võtate, laske startklahv lahti ja tõmmake võrgupistik välja.
• Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada.
• Kasutage tööriistu, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

7. Tehnilised andmed

Mootor	230 V~ / 50 Hz
Nimitarve P1 3000 W
Väljundvõimsus P2 2200 W
Töörežiim *S6 40%
Mootori pöörlemiskiirus 2800 min	-1
Mõõtmed p/l/k 845 x 935 x 1500 mm
Laua kõrgus	800 mm
Töökõrgus	940 mm
Puu pikkus min. - max.	100 - 550 mm
Puidu läbimõõt min. - max.	80 - 300 mm
Võimsus max	8 t*
Silindrikäik	485 mm
Etteandekiirus	3,1 cm/s
Tagasijooksukiirus	17,3 cm/s
Õlikogus	4 l
Kaal	109,9 kg

Tootja jätab endale öiguse viia sisse tehnilisi muudatusi. * Töörežiim S6 40%, perioodiline katkendlik töö ilma käivitusprotsessi mõjutamata mootori soojenemisele. Käitus koosneb käivitumisajast, konstantse koormusega ajast ja tühikäiguajast. Tsükli kestus on 10 min, suhteline sisselülituskestus on 40% tsükli kestusest.

Müraemissioon

△ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Helivõimsustase L_WA	93,6 dB
Helirõhutase L_pA	77,8 dB
Määramatus K_WA/pA	3 dB

8. Lahtipakkimine

Avage pakend ja võtke seade ettevaatlikult välja.

Eemaldage pakendusmaterjal ja pakendus- ning trans-pordikindlustused (kui olemas).

Kontrollige üle, kas tarnekomplekt on terviklik.

Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid reklamatsioone ei tunnustata Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.

Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate oma edasimüüjalt.

Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

⚠ TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mängu-asjad! Lapsed ei tohi plastkottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

9. Ülesehitus / Enne käikuvõtmist

9.1 Rataste (7) montaaž (kaasapakkekott A)

• Pistke polt läbi ratta (7).
• Pange kaks alusseibi kohale.
• Pistke polt nüüd läbi avade, mis asuvad lõhkuja alumises osas (joon. 3).
• Fikseerige polt nüüd seibi ja vedrupistikuga.
• Lõpuks paigaldage väike rattakübar.
• Korrake seda toimingut teisel küljel.

9.2 Laua (5) montaaž

• Lödvendage tähtkäepidepolti (joon. 4).
• Klappige nüüd mölemaid külgpanipaiku (11) joon. 5 kujutatud viisil väljapoole.
• Paigaldage nüüd selleks ettenähtud hoidik (joon. 6 (1)) ja pingutage eelnevalt vabastatud tähtkäepide-polt taas kinni (joon. 6 (2)).

9.3 Käsitsemishaarade kmpl (10) montaaz (kaasapakkekott B)

• Eemaldage eelmonteeritud polt (joon. 7 (C)).
- Määrige plekkaasad ülal ja all sisse.
- Pange terviklik käsitsemishaar selleks ette nähtud positsioonis sisse (joon. 7 (1)).
- Juhtige käsitsemishaar (A) lülituskiige (B) sisse (joon. 7 (2)).
- Kindlustage terviklikud käsitsemishaarad poltidega (c) ja fikseerige need vedrupistikuga.
- Kinnitage nüüd teine käsitsemishaar kirjeldatud meetodil teisele küljele.

9.4 Küüniste montaaž (kaasapakkekott C)

• Kinnitage lisahoidikud (D) vastavalt kahe ristpeakruvi, seibi ja mutriga küüniste (joon. 8) külge. Pöörake tähelepanu sellele, et suurema möõduga lisahoidik kinnitatakse vasaku küünise (4) külge.
• Pange seatavad kūünised juba külge keevitatud kuuskantmutritele ja kinnitage need kaasasolevate tähtkäepidepoltide ning seibidega (joon. 8)
• Tähelepanu künistele paigaldatud sakkide puhul, need peavad olema pärast montaaži üksteisele suunatud (joon. 9)

⚠ TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

10. Käikuvõtmine

Fikseerige lõhkuja enne käikuvõtmist M10 poltidega joonisel 15 kujutatud viisil põranda külge.

Veenduge, et masin on täielikult ja nõuetekohaselt monteeritud. Kontrollige enne iga kasutamist:
- Kontrollige, ega ühendusjuhtmetel ei ole vigastusi (mõrad, sisselõiked jms),
• Ega masinal pole kahjustusi,
- Kas köik poldid on kinni keeratud,
- Ega hüdraulikasüsteem ei leki ja
- Ölitaset.

Õlitaseme kontrollimine (joon. 13)

Hüdraulikasüsteem on suletud süsteem, millel on ölimahuti, ölipump ja juhtklapp. Kontrollige ölitaset regulaarselt enne iga kasutuselevõttu. Liiga madal ölitase võib pumpa kahjustada. Ölitase peab jääma ölimõõtevarda märgistuste vahele. Lõhkumissammas peab olema enne kontrollimist sisse viidud, masin peab seisma tasasel pinnal. Keerake ölimõõtevarras täiesti sisse, et ölitaset mõõta.

Talitluse kontroll

Enne iga kasutamist tuleb talitlust kontrollida.

Tegevus:
Tulemus:

Vajutage mölemad käepidemed alla.	Lõhkumistera liigub alla – kuni umbes 10 cm kaugusele lauast.
Laske üks käepide lahti	Lõhkumistera jääb valitud asendis seisma.
Laske mölemad käepidemed lahti	Lõhkumistera liigub köige ülemisse asendisse tagasi.

Enne iga kasutamist tuleb kontrollida ölitaset, vt ptk „Hooldus“!

Õhutamine (joon. 14)

Õhutage hüdraulikasüsteemi enne puulõhkumismasi-na kasutuselevõttu.

• Keerake õhutuskork 6 mõne pöörde võrra lahti, et öhk saaks ölimahutist väljuda.
• Jätke kork töö ajaks lahti.
• Enne puulõhkumismasina liigutamist sulgege kork taas, muidu võib öli välja voolata.

Kui hüdraulikasüsteemi ei öhutata, kahjustab süsteemi jäänud öhk tihendeid ja seega ka puulõhkumismasinat!

Käigu piiramine lühikeste puude korral (joon. 10)

Alumine löhkumistera asend umbes 10 cm üle löhku-mislauah

• Viige löhkumistera soovitud asendisse
• Laske üks juhtkonsool lahti
• Lülitage mootor välja
• Laske teine juhtkonsool lahti
• Vabastage tähtkäepidepolt (10a).
- Viige käigureguleerimisvarras B üles, kuni vedru selle peatab
- Pingutage tähtkäepidepolt (10a) taas kinni.
• Lülitage mootor sisse
- Kontrollige ülemist asendit.

Sisse- ja väljalülitamine (12)

Sisselülitamiseks vajutage rohelist nuppu.

Väljalülitamiseks vajutage punast nuppu.

Märkus: Kontrollige enne iga kasutamist, kas sis-se-välja lülitamine toimib, aktiveerides need funktsioonid üks kord.

Taaskäivitumise kaitse voolukatkestuse korral (nullpinge rakendumine)

Voolukatkestuse korral, pistiku juhuslikul eemaldamisel või vigase kaitsme korral lülitub seade automaatselt välja. Sisselülitamiseks vajutage uuesti lülitusseadisel olevat rohelist nuppu.

Lõhkumine

• Asetage puu lauale, hoidke mölema käepidemega kinni, vajutage käepidemed alla, niipea kui löhku-mistera tungib puitu, lükake käepidemed ühtlase survega väljapoole. See takistab surve avaldamist tugiplaadile.
• Lõhkuge ainult äsja saetud puid.
  • Lõhkuge puid püstiasendis.
• Ärge kunagi löhkude pikali olevaid puid ega ristisuunas.
  • Kandke puude löhkumise ajal sobivaid kindaid.

Tähelepanu! Külgmisi panipaigalaudu ei tohi kasutada löhestusalusena/löhestuslauana.

Töö lõpetamine

• Viige löhkumistera alumisse asendisse.
• Laske üks juhtkonsool lahti.
- Lülitage seade välja ja eemaldage toitepistik vörgust.
- Sulgege öhutuskruvi.
• Järgige üldisi hooldusjuhiseid.

11. Elektriühenduss

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

• Toode vastab standardi EN 61000-3-11 nõudmistele ja selle ühendamisel kehtivad eritingimused. See tähendab, et ei ole lubatud kasutamine mis tahes vabalt valitud ühenduskohas.
• Ebasoodsate võrgutingimuste korral võib seade põhjustada ajutisi pinge kõikumisi.

- Toode on ettenähtud kasutamiseks eranditult ühenduskohtades,

a. mis ei ületa maksimaalselt lubatud vörgutakistust Zmax = 0.354 Ω, vöi

b. mille võrgu voolutaluvus on 100 amprit iga faasi kohta.

- Teie kui kasutaja peate, vajadusel vastava energiaettevõttega konsulteerides, kindlaks tegema, et Teie ühenduskoht, kus Te toodet käitada soovite, vastaks ühele toodud nõudmistest, kas nõudmisele a) või nõudmisele b).

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H07RN ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik.

Ühefaasilise vahelduvvoolumootori puhul soovitame me suure käivitusvooluga (alates 3000 vatti) masinate-le C 16A või K 16A kaitset!

Vahelduvvoolumootor 230 V\~ / 50 Hz

Vörgupinge230 V\~ / 50 Hz.

Võrguühendus ja pikendusjuhe peavad olema kolme soonega = P + N + SL. - (1/N/PE).

Pikendusjuhtmed peavad olema vähemalt 1,5 mm² ristlöikega.

Võrguühendus kaitstakse kuni 16 A kaitsmega.

12. Puhastamine

Tähelepanu!

Tömmake enne köiki puhastustöid vörgupistik välja.

Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.

Pühkige masin aeg-ajalt lapiga tolmust puhtaks.

Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

13. Transportimine

Puulõhkumismasina transportimiseks tuleb lõhkumistera täiesti alla viia. Kallutage puulõhkumismasinat lõhkumissambast käepidemega, kuni masin kaldub ratastele ja seda saab nii liigutada. (joon 11)

14. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel.

Säilitage toodet originaalpakendis.

Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsemiskorraldust tööriista juures.

15. Hooldus

Tähelepanu!

Tömmake enne köiki hooldustöid vörgupistik välja.

Millal tuleb õli vahetada?

Esimene ölivahetus 50 töötunni järel, seejärel iga 500 töötunni järel.

Õlivahetus (joon. 12)

• Viige löhkumissammas täielikult sisse.
- Asetage löhkumismasina alal vähemalt 6 l anum.
• Vabastage ölimöötevarras (6).
- Keerake ölimahuti all olev väljalaskekruvi 12a lahti, et öli saaks välja voolata.
- Sulgege öliväljalaskekruvi 12a uuesti.
- Lisage 4 I värsket hüdraulikaöli, kasutades puhast lehtrit.
- Keerake ölimöötevarras jälle lahti.

Viige vana öli kohalikku vana öli kogumispunkti. Vana öli valamine pinnasele või jäätmetega segamine on keelatud.

Me soovitame HLP 32 seeria öli.

Lõhkumistala

Lõhkumismasina tala tuleb enne kasutuselevõttu kergelt määrida. Seda tuleb korrata iga 5 töötunni järel. Kandke määre või pihustatav öli kergelt peale. Tala ei tohi kuivalt töötada.

Hüdraulikasüsteem

Hüdraulikasüsteem on suletud süsteem, millel on öli-mahuti, ölipump ja juhtklapp.

Tehases komplekteeritud süsteemi ei tohi muuta ega manipuleerida.

Kontrollige regulaarselt ölitaset.

Liiga madal ölitase kahjustab pumpa.

Kontrollige regulaarselt hüdraulikaühenduste ja kruvi-de lekkekindlust, vajadusel pingutage.

Elektrialase varustuse ühendamist

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• Mootori vooluliik
  • Masina tüübisildi andmed
  • Mootori tüübisildi andmed

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

16. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:

• Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)

• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral vöib see anda löppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Vötke selleks ühendust tootja klienditeenindusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

17. Rikete Körvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis põörduge teenindustöökotta.

Rike Võimalik põhjus Lahendus
Hüdraulikapump ei käivitu	Pinge puudub	Kontrollige, kas juhtmetes on toitepinge
	Mootori termolūliti on välja lūlitunud	Lūlitage mootorikorpuse sisemuses olev termolūliti uuesti sisse
Sammas ei liigu alla	Madal ōlitase	Kontrollige ōlitaset ja lisage ōli
	Üks hoobadest ei ole ühendatud	Kontrollige hoobade kinnitust
	Siinide määrdumine	Puhastage sammas
Mootor käivitub, aga sammas ei liigu alla	Mootori vale pöörlemissuund pöördvoolu korral	Kontrollige ja paigutage mootori pöörlemissuund ümber

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
