Tip produs	Despicător vertical de lemne
Marcă	Scheppach
Model	HL810
Putere absorbită (P1)	3000 W
Putere restituită (P2)	2200 W
Tensiune / Frecvență	230 V~ / 50 Hz
Forță de despicare max.	8 tone
Cursa cilindrului	485 mm
Dimensiuni (L/l/Î)	845 x 935 x 1500 mm
Înălțime de lucru	940 mm
Greutate	109,9 kg
Lungime lemn min. - max.	100 - 550 mm
Diametru lemn min. - max.	80 - 300 mm
Viteză de coborâre	3,1 cm/s
Viteză de urcare	17,3 cm/s
Cantitate ulei hidraulic	4 litri (tip HLP 32)
Motor	Monofazat, 2800 min⁻¹, funcționare S6 40%
Nivel de putere sonoră (LWA)	93,6 dB
Nivel de presiune sonoră (LpA)	77,8 dB
Siguranță	Comandă bimanuală, protecție anti-repornire, oprire de urgență
Întreținere	Schimbare ulei la fiecare 500 h, ungere cap despicare la fiecare 5 h
Piese de uzură	Pană de despicare, ghidaje, ulei hidraulic

Întrebări frecvente - HL810 SCHEPPACH

Care este puterea despicătorului Scheppach HL810 ?

Scheppach HL810 are o putere absorbită de 3000 W și o putere restituită de 2200 W, cu o forță de despicare de 8 tone.

Ce tip de ulei hidraulic să folosiți și ce cantitate ?

Folosiți 4 litri de ulei hidraulic tip HLP 32. Verificați nivelul cu joja înainte de fiecare utilizare.

Cum să aerisiți sistemul hidraulic înainte de prima utilizare ?

Slăbiți capacul de aerisire cu câteva ture pentru a lăsa aerul să iasă. Lăsați-l deschis în timpul funcționării și închideți-l înainte de transport.

Care sunt dimensiunile maxime ale buștenilor pe care îi pot despica ?

Lungime: 100 până la 550 mm, diametru: 80 până la 300 mm. Despicați numai bușteni tăiați drept, în poziție verticală.

Cum să reglați cursa pentru a despica bușteni scurti ?

Poziționați pana la 10 cm deasupra mesei, opriți motorul, slăbiți șurubul mânerului stea, trageți tija de reglare în sus, apoi strângeți.

Ce faceți dacă pompa hidraulică nu funcționează ?

Verificați alimentarea electrică și protecția termică a motorului. Dacă motorul s-a supraîncălzit, așteptați să se răcească apoi reporniți.

Care sunt instrucțiunile esențiale de siguranță ?

Purtați întotdeauna mănuși, ochelari de protecție și încălțăminte de siguranță. Utilizați mașina doar cu o singură persoană și țineți mâinile departe de pana în mișcare.

Când și cum se schimbă uleiul hidraulic ?

Prima schimbare după 50 de ore, apoi la fiecare 500 de ore. Puneți un recipient sub mașină, slăbiți joja și șurubul de golire, lăsați să curgă, apoi umpleți cu 4 L de ulei nou.

Cum să transportați despicătorul ?

Coborâți complet pana, înclinați mașina folosind mânerul coloanei până când se sprijină pe roți, apoi deplasați-o. Închideți capacul de aerisire înainte de transport.

Unde găsiți piese de schimb pentru HL810 ?

Piesele de uzură (pană de despicare, ghidaje, ulei) sunt disponibile la serviciul post-vânzare Scheppach. Scanați codul QR de pe pagina de start sau contactați dealerul dvs.

MANUAL DE UTILIZARE HL810 SCHEPPACH

Explicația simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Înainte de punerea în funcțiune, citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!		Eliminați uleiul uzat în mod corespunzător (punctul de colectare a uleiului uzat de la fața locului). Este interzisă golirea uleiului vechi pe sol sau amestecarea sa cu deșeuri.
	Fumatul este interzis în zona de lucru.		Este interzisă îndepărtarea sau modificarea dispozitivelor de protecție și de siguranță.
	Folosiți mănuși de lucru.		Numai operatorul poate sta în zona de lucru a mașinii. Țineți persoanele neimplicate și animalele de companie și domestice departe de zona periculoasă (distanță minimă de 5 m).
	Purtați ochelari de protecție.Scânteile generate în timpul lucrului sau așchiile care sar din produs, șpanurile și praful emanat pot cauza pierderea vederii.		Nu scoateți buștenii blocați cu mâinile.
	Folosiți încălțăminte rezistentă la accidente.		Atenție! Înainte de lucrările de reparație, de întreținere curentă și de curățare, opritți motorul și scoateți fișa de rețea.
	Nu permiteți ca uleiul hidraulic să curgă pe sol.		Pericol de tăiere și strivire; nu atingeți niciodată zonele periculoase atunci când cuțitul de despicat este în mișcare.
	Mențineți în ordine zona dumneavoastră de lucru! Dezordinea poate duce la accidente!		Înaltă tensiune, pericol de moarte!
	Mașina poate fi operată doar de o singură persoană!		Înainte de a începe lucrul, slăbiti șurubul aerisitor cu aproximativ 2 ture. Închideți înainte de transport.
	Precautie! Unelte în mișcare! Nu transportat il culcat!
⚠️ Atenție!	În aceste instrucțiuni de operare am prevăzut pasajele care se referă la securitatea dumneavoastră cu acest simbol		Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

Cuprins: Pagină:

1. Introducere....240
2. Descrierea aparatului 240
3. Pachetul de livrare 240
4. Utilizarea conformă cu destinația.... 240
5. Indicații generale de securitate 241
6. Indicații de securitate suplimentare....241
7. Date tehnice....242
8. Dezambalarea 243
9. Structură / Înaintea punerii în funcțiune 243
10. Punerea în funcțiune 243
11. Branşamentul electric....244
12. Curățarea.... 245
13. Transport....245
14. Depozitare....245
15. Întreținerea curentă 245
16. Eliminarea ca deșeu și revalorificarea 246
17. Remedierea avariilor 247
18. Declarația de conformitate 272

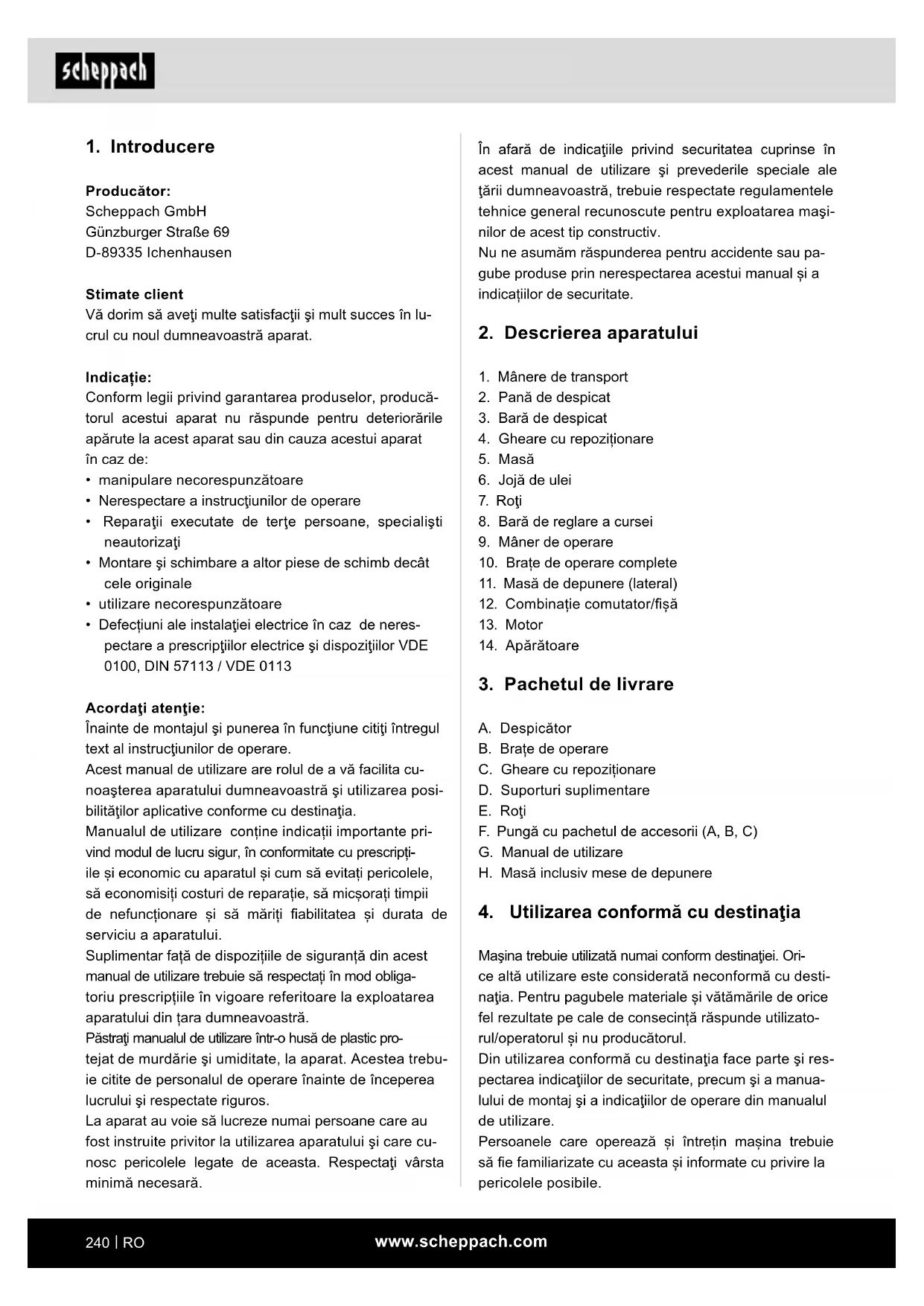

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră aparat.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manipulare necorespunzătoare
• Nerespectare a instructiunilor de operare
• Reparații executate de terțe persoane, specialiști neautorizați
• Montare și schimbare a altor piese de schimb decât cele originale
  • utilizare necorespunzătoare
• Defecțiuni ale instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozitiilor VDE 0100, DIN 57113 / VDE 0113

Acordati atenție:

Înainte de montajul și punerea în funcțiune citiți întregul text al instructiunilor de operare.

Acest manual de utilizare are rolul de a vă facilita cu- noașterea aparatului dumneavoastră și utilizarea posi- ibilităților aplicative conforme cu destinația.

Manualul de utilizare conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu aparatul și cum să evitați pericolele, să economisiti costuri de reparație, să micșorați timpii de nefunctionare și să măriți fiabilitatea și durata de serviciu a aparatului.

Suplimentar față de dispozițiile de siguranță din acest manual de utilizare trebuie să respectați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră.

Păstrați manualul de utilizare într-o husă de plastic protejat de murdărie și umiditate, la aparat. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros.

La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului și care cu-nosc pericolele legate de aceasta. Respectați vârsta minimă necesară.

În afară de indicațiile privind securitatea cuprinse în acest manual de utilizare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.

Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicatiilor de securitate.

2. Descrierea aparatului

1. Mânere de transport
2. Pană de despicat
3. Bară de despicat
4. Gheare cu repozitionare
5. Masă
6. Jojă de ulei
7. Roti
8. Bară de reglare a cursei
9. Mâner de operare
10. Brațe de operare complete
11. Masă de depunere (lateral)
12. Combinatie comutator/fișă
13. Motor
14. Apărătoare

3. Pachetul de livrare

A. Despicător
B. Brate de operare
C. Gheare cu repozitionare
D. Suporturi suplimentare
E. Roti
F. Pungă cu pachetul de accesorii (A, B, C)
G. Manual de utilizare
H. Masă inclusiv mese de depunere

4. Utilizarea conformă cu destinația

Mașina trebuie utilizată numai conform destinației. Ori-ce altă utilizare este considerată neconformă cu desti-nația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.

Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin mașina trebuie să fie familiarizate cu aceasta și informate cu privire la pericolele posibile.

Suplimentar trebuie respectate strict prescripțiile de prevenire a accidentelor în vigoare.

Tineți cont de celelalte regulamente generale din domeniul de medicină a muncii și tehnica securității.

Modificările la mașină exclud complet orice răspundere a producătorului pentru prejudiciile rezultate din situațiile respective.

Mașina poate fi utilizată numai cu piese și accesorii originale ale producătorului.

Prescriptiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.

- Mașina hidraulică de despicat lemne este utilizabilă numai pentru regimul vertical, lemnele trebuie să fie despicate numai vertical pe direcția fibrei. Dimensiunile lemnelor de despicat:

Lungimea lemnului min. - max.: 100 - 485 mm Diametrul lemnului min. - max.: 80 - 300 mm

- Nu despicați niciodată lemnul pe orizontală sau pe altă direcție decât cea a fibrelor.

- Prescriptiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiuniile indicate în Date tehnice trebuie să fie respectate.

- Prescriptiile respective de prevenire a accidentelor și alte regulile tehnice de securitate generale consa-crate trebuie să fie luate în considerare.

- Folosirea, întreținerea curentă sau repararea mașinii este permisă numai persoanelor care sunt familiarizate cu aceste activități și care sunt instruite asupra pericolelor posibile. Modificările din proprie inițiativă ale mașinii exclud orice răspundere a producătorului pentru prejudiciile rezultate din situațiile respective.

- Folosirea maşinii este permisă numai cu accesoriiile originale și sculele originale ale producătorului.

- Orice altă utilizare este considerată neconformă cu destinația. Pentru prejudicii rezultate din aceste situații, producătorul nu își asumă răspunderea; riscul este suportat exclusiv de utilizator.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

5. Indicații generale de securitate

AVERTIZARE: Atunci când utilizati unelte electrice, respectați măsurile de siguranță de bază de mai jos pentru a reduce riscul de incendiu, electrocutare și vătămare corporală. Vă rugăm să citiți toate instrucțiunile înainte de a lucra cu această unealtă.

- Tineți cont de toate indicatiile de securitate și de cele referitoare la pericole de la mașină.

- Păstrați toate indicațiile de securitate și cele referitoare la pericole de la mașină complete și în stare lizibilă.

- Este interzisă demontarea sau scoaterea din funcțiune a dispozitivelor de siguranță de la mașină.

- Verificați conductorul de racord la rețea. Nu utilizați conductori de legătură deteriorați.

- Înaintea punerii în funcțiune, verificați funcționarea corectă a operării cu două mâini.

- Personalul de operare trebuie să aibă minim 18 ani. Persoanele în curs de calificare trebuie să aibă minim 16 ani, însă au voie să lucreze la mașină numai sub supraveghere.

- Purtati mănuși de lucru atunci când lucrați.

- Lucrați cu precauție: Pericol de vătămare a degetelor și a mâinilor din cauza uneltei de despicare.

- Pentru despicarea pieselor grele sau dificil de manevrat utilizați mijloace ajutătoare adecvate pentru rezemare.

- Efectuați lucrări de reechipare, reglaj și curățare, precum și întreținere curentă și remediere a defecti-unilor numai cu motorul oprit. Scoateți fișa de rețea!

- Executarea lucrărilor de instalare, reparație și în-treținere curentă la instalația electrică este permisă numai specialiștilor.

- Toate dispozitivele de protectie și de siguranță trebuie să fie montate imediat din nou după încheierea lucrărilor de reparatie și de întreținere curentă.

- În caz de părăsire a locului de muncă, deconectați motorul. Scoateți fișa de rețea!

6. Indicații de securitate suplimentare

- Mașina de despicat lemne trebuie să fie operată nu- mai de o singură persoană.

- Purtați echipament de protectie (ochelari de protectie/vizieră, mănuși, încăltăminte de siguranță) pentru a vă proteja de posibilele leziuni.

- Nu despicați niciodată trunchiuri care conțin cuie, sârme sau alte obiecte.

• Lemnele deja despicate și aşchiile de lemn creează o zonă de lucru periculoasă. Există pericolul de împiedicare, alunecare sau cădere. Mențineți întot-deauna ordine în zona dumneavoastră de lucru.
• Nu puneti niciodată mâinile pe părțile în mișcare ale mașinii atunci când aceasta este pornită.
• Despicați numai lemnul cu o lungime maximă de 55 cm.

Avertizare! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

Riscuri reziduale

Mașina este construită după standarde tehnice de actualitate și reguli tehnice de securitate recunos-cute. Cu toate acestea, în timpul lucrului pot apă-rea riscuri reziduale.

• Pericol de vătămare pentru degete și mâini la scula de despicare în caz de ghidare sau suport de așeza-re impropriu a lemnului.
• Vătămări în caz de aruncare a pieselor de lucru în caz de susținere sau ghidare improprie.
• Pericol provocat de curentul electric în caz de utilizare a unor conductori electrici de legătură neconformi cu prescripțiile.
• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
• Riscurile reziduale pot fi minimizate dacă Indicațiile de securitate și Utilizarea conformă cu destinația, precum și instrucțiunile de operare sunt respectate în totalitate.
• Pericol pentru sănătate datorită curentului în caz de utilizare a unor cabluri electrice de racord necores-punzătoare.
• Înainte de executarea lucrărilor de reglare sau de întreținere curentă, eliberați butonul Start și trageti fișa de rețea.
• Evitați punerea în funcțiune accidentală a mașinii: la introducerea fișei în priză este interzisă apăsarea butonului de funcționare.
• Utilizați unealta care este recomandată în acest manual de utilizare. Astfel veți obține performanțe optime a mașinii dumneavoastră.
• Când mașina este în funcțiune, țineți mâinile la distanță de zona de lucru.

7. Date tehnice

Motor 230 V~ / 50 Hz
Puterea consumată P1 3000 W
Puterea debitată P2 2200 W
Regim de functionare *S6 40%
Turația motorului 2800 min	-1
Dimensiuni L x I x Î	845 x 935 x 1500 mm
Înălțime masă 800 mm
Înălțime de lucru 940 mm
Lungimea lemnului min. - max.	100 - 550 mm
Diametrul lemnului min. - max.	80 - 300 mm
Capacitate max. 8 t*
Cursa cilindrului 485 mm
Viteza de deplasare înainte 3,1 cm/s
Viteză de retur 17,3 cm/s
Cantitate de ulei	4 l
Masă	109,9 kg

Ne rezervăm dreptul asupra modificărilor tehnice!

*Regimul de funcționare S6 40%, funcționare periodică neîntreruptă cu sarcină intermitentă. Regimul de funcționare se compune dintr-un timp de pornire, un timp cu solicitare constantă și dintr-un timp de mers în gol. Durata ciclului de operație este de 10 min, durata de conectare relativă este 40% din durata ciclului de operație.

Zgomot

⚠ Avertizare: Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul mașinii depășește 85 dB, vă rugăm să purtați căști antifonice adecvate.

Valorile caracteristice de zgomot

Nivelul puterii acustice L_WA	93,6 dB
Nivelul presiunii acustice L_pA	77,8 dB
Factor de insecuritate K_WA/pA	3 dB

8. Dezambalarea

Deschideți ambalajul și scoateți cu precauție aparatul. Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).

Verificați dacă pachetul de livrare este complet.

Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport. În caz de reclamații trebuie contactată imediat firma de transport. Reclamațiile ulterioare nu sunt admise.

Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.

Înainte de utilizare, familiarizați-vă cu aparatul prin intermediul manualului de utilizare.

În cazul accesorilor, precum și a pieselor de uzură și de schimb, utilizati numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.

În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației aparatului.

⚠️ ATENTIE!

Aparatul și materialul de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

9. Structură / Înaintea punerii în func- țiune

9.1 Montarea roților (7) (punga cu pachetul de accesorii A)

• Introduceti bolțul prin roata (7).
• Montați două șaibe de adaos.
• Acum introduceti bolțurile prin orificiile care se află în partea inferioară a despicătorului (fig.3).
• Fixați acum bolțul cu o șaibă și o fișă cu arc.
• La final, atașați capacul mic de roată.
• Repetați acest proces pe cealaltă parte.

9.2 Montarea mesei (5)

• Slăbiti şurubul cu mâner tip rozetă (fig. 4).
• Rabatați cele două polite laterale (11) spre exterior, așa cum este reprezentat în fig. 5.
• Montați acum masa în suportul prevăzut în acest scop (fig. 6 (1)) și strângeți din nou şurubul cu mâner tip rozetă desfăcut anterior (fig. 6 (2)).

9.3 Montarea brațelor de operare complete (10) (punga cu pachetul de accesorii B)

Mânerele de operare ale brațelor sunt orientate spre exterior!

• Îndepărtați bolțul premontat (fig. 7 (C)).
• Lubrifiati cu unsoare eclisele din tablă sus și jos.
• Introduceți complet brațul de operare în poziția prevăzută (fig. 7 (1)).
• Introduceți brațul de operare (A) în bascula de comutare (B) (fig. 7 (2)).
• Asigurați brațele de operare complete cu bolțul (c) și fixați-le cu o fișă cu arc.
• Fixați acum celălalt braț de operare pe cealaltă parte conform metodei descrise

9.4 Montarea ghearelor (punga cu pachetul de accesorii C)

• Fixați suporturile adiționale (D) cu câte două șuruburi cu crestătură în cruce, șaibe și piulițe pe gheare (fig. 8). Aveți în vedere ca suportul suplimentar cu cotă mai mare să fie fixat la gheara (4), gheara din stânga.
• Asezați ghearele reglabile pe piulițele hexagonale deja sudate și fixați-le cu șuruburile cu mâner tip rozetă și șaibele atașate (fig. 8).
• Atenție, zimții de pe gheare trebuie să fie orientați unii spre ceilalți după montaj (fig. 9).

⚠️ ATENTIE!

Înainte de punerea în funcțiune, trebuie să montați complet aparatul!

10. Punerea în funcțiune

Înainte de punerea în funcțiune, fixați ferm despicătorul pe podea folosind şuruburi M10, așa cum se arată în figura 15.

Încredințați-vă că mașina este montată complet și în conformitate cu prescripțiile. Verificați înainte de fiecare folosire:

• dacă există puncte defecte pe cablurile de racordare (fisuri, tăieturi și similare),
• dacă mașina prezintă eventuale deteriorări,
• dacă toate şuruburile sunt strânse ferm,
• dacă echipamentul hidraulic prezintă scurgeri și
• Nivelul de ulei.

Verificarea nivelului uleiului (fig. 13)

Instalația hidraulică este un sistem închis cu rezervor de ulei, pompă de ulei și supapă de comandă.

Verificați periodic nivelul de ulei înainte de fiecare pu- nere în funcțiune. Un nivel prea scăzut al uleiului poate deteriora pompa de ulei. Nivelul de ulei trebuie să se situeze în dreptul semnului din mijloc de pe joja de ulei. Coloana de despicat trebuie să fie retractată înainte de verificare, mașina trebuie să fie poziționată plan. Rotiți joja de ulei complet în interior, pentru a măsura nivelul uleiului.

Verificarea funcționării

Înainte de fiecare utilizare, trebuie să se efectueze o verificare a funcționării.

Actiune: Rezultat:

Apăsați în jos cele două mânere.	Cuțitul de despicat se duce în jos - până la aprox. 10 cm deasupra mesei.
Eliberați câte un mâner.	Cuțitul de despicat rămâne în poziția aleasă.
Eliberați cele două mânere.	Cuțitul de despicat se deplasează înapoi în poziția superioară.

Înainte de fiecare utilizare trebuie să se efectueze o verificare a nivelului de ulei, a se vedea capitolul „Întreținerea curentă“!

Aerisirea (fig. 14)

Aerisiți instalația hidraulică înainte de a pune în funcți- une despicătorul.

• Desfaceți clapeta de aerisire 6 câteva rotații, astfel încât aerul să poată ieși din rezervorul de ulei.
• Lăsați deschis căpăcelul pe parcursul funcționării.
• Înainte de a mișca despicătorul, închideți din nou căpăcelul, deoarece, în caz contrar, se poate scurge ulei.

Dacă instalația hidraulică nu este dezaerată, aerul în- globat deteriorează garniturile și, implicit, despicătorul!

Limitarea cursei în cazul lemnului scurt (fig. 10)

Pozitia inferioară a cuțitului de despicat la aprox. 10 cm deasupra mesei de despicat.

• Deplasați cuțitul de despicat în poziția dorită și eli-berați un braț de operare.
• Deconectați motorul.
• Eliberati al doilea brat de operare.
• Desfaceti şurubul cu mâner tip rozetă (10a).
• Deplasați bara de reglare a cursei (8) în sus, până când este oprită de arc.
• Strângeti din nou şurubul cu mâner tip rozetă (10a).
• Conectați motorul.

- Verificați poziția superioară.

Pornire/Oprire (12)

Apăsați butonul verde pentru conectare.

Apăsați butonul roșu pentru deconectare.

Indicație: Verificați înainte de fiecare folosire funcțio- narea unității de conectare-deconectare prin conecta- re și deconectare din nou.

Protectie la repornire în cazul unei întreruperi a alimentării (unitate de declanșare de tensiune zero)

În cazul unei întreruperi de curent, al scoaterii involuntare a fișei sau al unei siguranțe defecte, aparatul se deconectează automat. Pentru reconectare apăsați din nou butonul verde de la unitatea de comutare.

Despicarea

• Aşezati lemnul pe masă, tineți-l ferm cu cele două mânere, apăsați mânerele în jos, imediat ce cuțitul de despicat pătrunde în lemn împingeți mânerele spre exterior apăsând concomitent în jos. Acest lu-cru previne exercitarea presiunii asupra plăcilor de susținere din tablă.
• Despicați numai lemne tăiate drept.
• Despicați lemnul vertical.
• Nu despicați niciodată pe orizontală sau transversal.
• Atunci când despicați lemne, purtați mănuși adecvate.

Atenție! Mesele de depunere laterale nu se vor utiliza ca suport de despicare/ masă de despicat.

Finalul lucrului

• Deplasați cuțitul de despicat în poziția inferioară.
• Eliberati un brat de operare.
• Opriti aparatul și scoateți fișa de rețea.
• Închideti şurubul de aerisire.
• Respectați indicațiile generale de întreținere curență

11. Branşamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.

Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

- Produsul îndeplinește cerințele EN 61000-3-11 și este supus unor condiții speciale de conectare.

Cu alte cuvinte, nu este permisă o utilizare în puncte de racordare cu selectare liberă.

• Aparatul poate provoca fluctuații temporare de ten- siune în cazul unor conexiuni nepotrivite la rețea.
• Produsul este prevăzut exclusiv pentru utilizarea în punctele de racordare, care

a. nu depășește o impedanță maximă admisă a re- țelei “Zmax = 0.354 Ω” sau

b. care au o capacitate a curentului continuu a rețelei de minimum 100 A per fază.

- Ca utilizator trebuie să vă asigurați, dacă este necesar după consultarea furnizorului de energie electrică, că punctul de racordare în care doriți să exploatați produsul îndeplinește una din cele două cerințe a) sau b).

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolatiei.

Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verifi- care, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul H07RN.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

La motorul de curent alternativ monofazat, pentru mașini cu curent înalt de pornire (începând cu 3000 Wați), vă recomandăm o siguranță electrică generală de C 16A sau K 16A!

Motor de curent alternativ 230 V\~ / 50 Hz

Tensiune de rețea 230 V\~ / 50 Hz.

Racordul la rețea și conductorul prelungitor trebuie să fie trifilare = P + N + SL. - (1/N/PE).

Conductorii prelungitori trebuie să aivă o secțiune minimă de 1,5 mm².

Racordul la rețea este asigurat cu maxim 16 A.

12. Curățarea

Atentie!

Deconectați fișa de rețea înainte de a efectua orice lu- crare de curățare.

Vă recomandăm să curățați aparatul imediat după fiecare utilizare.

Ştergeți din când în când aşchiile și praful de pe mașină cu o lavetă.

Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu utilizați detergenți sau solventi, aceștia ar putea ataca piesele din material plastic ale aparatului.

Aveți grijă să nu poată pătrundă apă în interiorul aparatului.

13. Transport

Pentru a transporta mașina de despicat lemne, cuțitul de despicat trebuie deplasat complet în jos. Basculați ușor despicătorul cu mânerul de la coloana de despicat, până când mașina se înclină pe roți și poate fi mișcată în continuare în acest fel. (Fig. 11).

14. Depozitare

Depozitați aparatul și accesoriiile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare este între 5 și 30 °C.

Depozitați unealta în ambalajul original.

Acoperiți unealta pentru a o proteja de praf sau umiditate. Păstrați manualul de utilizare împreună cu unealta.

15. Întreținerea curentă

Atentie!

Deconectați fișa de rețea înainte de a efectua orice lu- crare de întreținere curentă.

Când schimba uleiul?

Primul schimb al uleiului după 50 ore de funcționare, apoi la fiecare 500 ore de funcționare.

Schimbul de ulei (fig. 12)

• Retractați complet coloana de despicat.
• Asezați un recipient cu o capacitate de cel puțin 6l sub despicător.
• Desfaceti joja de ulei 6.
• Deschideti şurubul de scurgere a uleiului 12a sub rezervorul de ulei, pentru a permite scurgerea uleiului.
• Închideti din nou şurubul de scurgere a uleiului 12a.
• Umpleți 4I de ulei hidraulic proaspăt cu ajutorul unei pâlnii curate.
• Înşurubați din nou joja de ulei.

Eliminați ca deșeu uleiul vechi în conformitate cu prescripțiile la centrul local de colectare a uleiului vechi. Este interzisă golirea uleiului vechi pe sol sau amestecarea sa cu deșeuri.

Recomandăm uleiuri din seria HLP 32.

Bara longitudinală a despicătorului

Bara longitudinală a despicătorului se va gresa puțin înainte de punerea în funcțiune. Acest proces trebuie să fie repetat la fiecare 5 ore de funcționare. Aplicați puțină unsoare sau ulei de pulverizare. Bara longitudinală nu trebuie să funcționeze uscat.

Instalația hidraulică

Instalația hidraulică este un sistem închis cu rezervor de ulei, pompă de ulei și supapă de comandă.

Sistemul completat din fabricație nu trebuie să fie modificat sau manipulat.

Controlați regulat nivelul uleiului.

Un nivel prea scăzut de ulei deteriorează pompa de ulei.

Verificați regulat etanșeitatea racordurilor hidraulice și a îmbinărilor filetate – eventual corectați strângerea.

Racorduri și reparații

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
- Datele de pe plăcuța de fabricație a mașinii
- Datele de pe plăcuța de fabricație a motorului

Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Ghidaje pentru pana de despicat/bara de despicat, ulei hidraulic

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

16. Eliminarea ca deşeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electroni-ce nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de ştergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale).

- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.

- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

- Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.

• În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.
• Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

17. Remedierea avariilor

Tabelul următor enumeră simptomele de eroare și descrie modul de remediere a acestora în cazul în care mașina dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.

Defecțiune Cauza posibilă Remediere
Pompa hidraulică nu pornește	Tensiunea lipsește	Verificați dacă există alimentare electrică la conductori
	Termocomutatorul motorului s-a deconectat	Conectați din nou termocomutatorul din interiorul carcasei motorului
Coloana nu se mișcă în jos	Nivel scăzut al uleiului Controlați	nivelul uleiului și completați
	Una din pârghii nu este racordată	Controlați fixarea pârghiilor
	Murdărie în șine Curățați coloana
Motorul pornește, dar coloana nu se mișcă în jos	Sens de rotație greșit al motorului în curent trifazat	Verificați și schimbați sensul de rotație al motorului

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
