| Тип продукт | Вертикален цепач за дърва |
| Марка | Scheppach |
| Модел | HL810 |
| Консумирана мощност (P1) | 3000 W |
| Изходна мощност (P2) | 2200 W |
| Напрежение / Честота | 230 V~ / 50 Hz |
| Макс. сила на цепене | 8 тона |
| Ход на цилиндъра | 485 мм |
| Размери (Д/Ш/В) | 845 x 935 x 1500 mm |
| Работна височина | 940 мм |
| Тегло | 109,9 кг |
| Мин. - макс. дължина на дървото | 100 - 550 мм |
| Мин. - макс. диаметър на дървото | 80 - 300 мм |
| Скорост на спускане | 3,1 cm/s |
| Скорост на издигане | 17,3 cm/s |
| Количество хидравлично масло | 4 литра (тип HLP 32) |
| Мотор | Еднофазен, 2800 min⁻¹, работа S6 40% |
| Ниво на звукова мощност (LWA) | 93,6 dB |
| Ниво на звуково налягане (LpA) | 77,8 dB |
| Безопасност | Двурачно управление, защита срещу рестартиране, авариен стоп |
| Поддръжка | Смяна на масло на всеки 500 часа, смазване на цепещата глава на всеки 5 часа |
| Консумативи | Цепещ клин, водачи, хидравлично масло |
Често задавани въпроси - HL810 SCHEPPACH
Въпроси на потребители за HL810 SCHEPPACH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия разпределител в PDF формат безплатно! Намерете ръководството си HL810 - SCHEPPACH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. HL810 на марката SCHEPPACH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HL810 SCHEPPACH
Обяснение на символа върху продукта
Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.
 | Преди пускане в експлоатация прочетете и спазвайте ръко-водството за експлоатация и указанията за безопасност! |  | Изхвърляйте отработеното масло съгласно изискванията (местен пункт за събиране на отработено масло). Забранено е изпускането на отработено масло в почвата или смесването му с отпадъци. |
 | Забрана за пушене в работната зона |  | Забранено е премахването или изменянето на защитните и предпазните приспособления. |
 | Да се използват работни ръка-вици |  | Само операторът може да стои в работната зона на машината. Дръжте странични лица, както и животни, далеч от опасната зона (минимално разстояние 5 метра). |
 | Носете предпазни очила. Въз-никващите по време на работа искри или изпитащите от продукта трески, стърготини и прахове могат да причинят загуба на зрението. |  | Не отстранявайте заклещени стволове с ръцете си. |
 | Да се носят обезопасени обувки |  | Внимание! Преди работи по ремонт, поддръжка и почистване изключете двигателя и изтегле-те мрежовия щепсел. |
 | Не позволявайте хидравлично масло да изтича на земята |  | Опасност от порязване и премазване; никога не пипайте опасни зони, докато разцепва-щият нож се движи. |
 | Поддържайте Вашето работно място подредено! Безпорядъкът може да доведе до злополуки! |  | Високо напрежение, опасност за живота! |
 | Машината може да се обслужва само от едно лице! |  | Преди започване на работа разхлабете винта за обезвъздушаване с около 2 оборота. Преди транспортиране го затворете. |
 | Благоразумие! Движещи се инструменти! |  | Не транспортирайте уреда легнал! |
| ⚠ Внимание! | В настоящото ръководство за обслужване с този знак сме обо-значили местата, които засягат Вашата безопасност | CE | Продуктът отговаря на приложи-мите европейски директиви. |
 | Продуктът отговаря на приложимите сръбски директиви. |
Съдържание: Страница:
- Увод 217
- Описание на уреда.... 217
- Обем на доставката 217
- Употреба по предназначение 217
- Общи указания за безопасност 218
- Допълнителни указания за безопасност...... 219
- Технически данни 219
- Разопаковане 220
- Монтаж/преди пускане в експлоатация.... 220
- Пускане в експлоатация 221
- Електрическо свързване 222
- Почистване.... 223
- Транспортиране 223
- Съхранение....223
- Поддръжка 223
- Изхвърляне и рециклиране.... 224
- Отстраняване на неизправности 225
- Декларация за съответствие 272

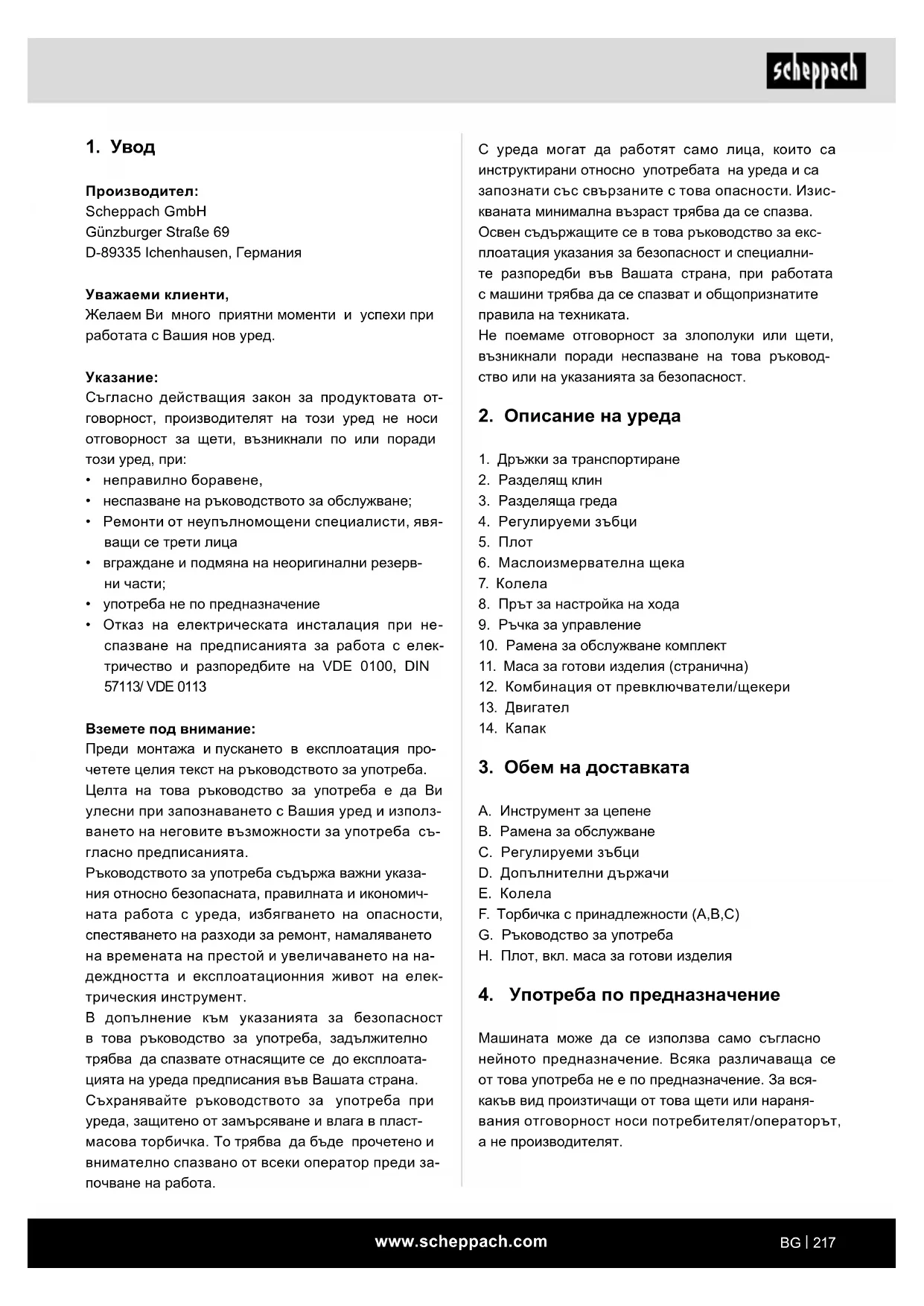

1. Увод
Производител:
Scheppach GmbH
Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.
Указание:
Съгласно действащия закон за продуктовата от- говорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:
• неправилно боравене,
- неспазване на ръководството за обслужване;
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- вграждане и подмяна на неоригинални резервни части;
- употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113
Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.
Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.
Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.
В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна.
Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.
С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.
Освен съдържащите се в това ръководство за експлоатация указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.
Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.
- Дръжки за транспортиране
- Разделящ клин
- Разделяща греда
- Регулируеми зъбци
- Плот
- Маслоизмервателна щека
- Колела
- Прът за настройка на хода
- Ръчка за управление
- Рамена за обслужване комплект
- Маса за готови изделия (странична)
- Комбинация от превключватели/щекери
- Двигател
- Капак
3. Обем на доставката
A. Инструмент за цепене
В. Рамена за обслужване
С. Регулируеми зъбци
D. Допълнителни държачи
E. Колела
F. Торбичка с принадлежности (A,B,C)
G. Ръководство за употреба
Н. Плот, вкл. маса за готови изделия
4. Употреба по предназначение
Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся-какъв вид произтичащи от това щети или нараня-вания отговорност носи потребителят/операторът, а не производителят.
Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.
Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информирани относно възможните опасности.
Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност.
Други общи правила в областите трудова медицина и техника на безопасност също трябва да се съблюдават.
Промени по машината освобождават изцяло производителя от отговорност за възникнали в резул-тат от това щети.
Машината може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.
Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.
- Хидравличната машина за цепене на дърва е предназначена само за вертикална експлоатация, дървата трябва да се цепят само изправени и по посока на влакната. Размерите на дървата за цепене:
Дължина на дървото мин. - макс.: 100 - 485 mm Диаметър на дървото мин. - макс.: 80 - 300 mm
- Никога не цепете дърво легнало или напречно на посоката на влакната.
- Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в техническите данни, трябва да бъдат спазвани.
- Съответните предписания за безопасност на труда и другите, общопризнати правила на техниката на безопасност, трябва да бъдат спазвани.
- Машината може да се използва, поддържа или ремонтира само от лица, които са запознати с нея и са инструктирани относно опасностите. Своеволни промени по машината освобождават производителя от отговорност за възникнали в резултат от това щети.
- Машината може да се използва само с оригинални принадлежности и инструменти от производителя.
- Всяка различаваща се от това употреба се счита за употреба не по предназначение. За щети в резултат на това производителят не носи отговорност, рискът се поема само от потребителя.
Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.
5. Общи указания за безопасност
ПРЕДУПРЕЖДЕНИЕ: Когато използвате електрически инструменти, трябва да следвате посочените по-долу основни мерки за безопасност, за да намалите риска от пожар, токов удар и наранявания на хора. Моля прочетете всички инструкции, преди да работите с този инструмент.
- Съблюдавайте всички указания за безопасност и предупреждения за опасности върху машина- та.
- Поддържайте всички указания за безопасност и предупреждения за опасности върху машината в четливо състояние.
- Устройствата за безопасност по машината не бива да се демонтират или да се привеждат в неизползваемо състояние.
- Проверявайте свързващите мрежови проводници. Не използвайте повредени свързващи проводници.
- Преди пускане в експлоатация проверете правилното функциониране на обслужването за две ръце.
- Операторът трябва да е най-малко 18-годишен. Обучаващите се трябва да са поне 16-годишни, но могат да работят по машината само под на- блюдение.
- При работа носете работни ръкавици.
- Внимание при работа: Опасност от нараняване на пръсти и длани от разцепващия инструмент.
- За цепене на тежки или неудобни парчета използвайте подходящи помощни средства за подпиране.
- Извършвайте работи по преоборудване, настройка и почистване, както и поддръжка и отстраняване на неизправности, само при изключен двигател. Издърпайте щепсела!
- Работи по монтаж, ремонт и поддръжка на електрическата инсталация могат да се извършват само от специалисти.
- Всички предпазни устройства и устройства за безопасност трябва отново да се монтират незабавно след завършени работи по ремонт или поддръжка.
- При напускане на работното място изключвайте двигателя. Издърпайте щепсела!
6. Допълнителни указания за безопасност
- Машината за цепене на дърва трябва да се обслужва само от едно единствено лице.
- Носете предпазни средства (предпазни очила/маска, ръкавици, предпазни обувки), за да се предпазите от евентуални наранявания.
- Никога не цепете стволове, в които има пирони, тел или други предмети.
- Вече нацепените дърва и дървесни стърготини създават опасна работна зона. Съществува опасност от препъване, подхлъзване или падане. Винаги дръжте работната зона подредена.
- Никога при включена машина не поставяйте дланите си върху движещи се части на машината.
- Цепете само дърва с максимальна дължина от 55 cm.
Предупреждение! По време на експлоатация то- зи електрически инструмент създава електро- магнитно поле. При определени условия това по- ле може да наруши функционирането на активни или пасивни медицински импланти. За да се нама- ли опасността от сериозни или смъртоносни нара- нявания, препоръчваме на лица с медицински им- планти да се консултират със своя лекар и с про- изводителя на медицинския имплант, преди елек- трическият инструмент да бъде използван.
Остатъчни рискове
Машината е конструирана съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.
- Опасност от нараняване на пръсти и длани от разцепващия инструмент при неправилно водене или поставяне на дървото.
- Наранявания от изхвърлено парче при неправилно държане или водене.
- Опасност от ток при използване на неправилни електрически свързващи проводници.
- Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
- Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани указанията за безопасност и употребата по предназначение, както и ръко-водството за употреба като цяло.
- Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.
- Преди да извършвате работи по настройка или поддръжка, освободете пусковия бутон и извадете мрежовия щепсел.
- Избягвайте случайно пускане в експлоатация: При поставяне на щепсела в контакта бутонът за включване не трябва да се натиска.
- Използвайте инструмента, препоръчан в това ръководство за употреба. Така постигате опти- мална производителност на Вашата машина.
- Дръжте ръцете си далеч от работната зона, когато машината работи.
7. Технически данни
| Двигател | 230 V~ / 50 Hz |
| Консумирана мощност P1 3000 W | |
| Отдавана мощност P2 2200 W | |
| Режим на работа *S6 40% | |
| Обороти на двигателя 2800 min | -1 |
| Размери Д x Ш x В 845 x 935 x 1500 mm | |
| Височина на плота 800 mm | |
| Работна височина 940 mm | |
| Дължина на дървото мин. - макс. | 100 - 550 mm |
| Диаметър на дървото мин. - макс. | 80 - 300 mm |
| Мощност макс. 8 t* | |
| Ход на цилиндъра | 485 mm |
| Скорост на ход напред | 3,1 cm/s |
| Скорост на ход назад | 17,3 cm/s |
| Количество масло | 4 l |
| Тегло | 109,9 kg |
Запазва се правото на технически промени!
*Режим на работа S6 40%, непрекъсната периодична експлоатация. Експлоатацията се състои от време на пускане, време с постоянно натоварване и време на работа на празен ход. Продължителността на цикъла е 10 мин., относителната продължителност на включване е 40% от продължителността на цикъла.
Шумове
⚠ Предупреждение: Шумът може да окаже сери- озни въздействия върху Вашето здраве. Ако шу- мът на машините превишава 85 dB, моля, носете подходяща защита за слуха.
Отворете опаковката и внимателно извадете уреда.
Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
Проверете дали обемът на доставката е пълен.
Проверете уреда и принадлежностите за повреди от транспортирането. При рекламации доставчи- кът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.
По възможност запазете опаковката до изтичане на гаранционния срок.
Преди употреба се запознайте с уреда посредством ръководството за употреба.
За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на уреда.
⚠️ ВНИМАНИЕ!
Уредът и опаковъчният материал не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!
• Вкарайте болта през колелото (7).
- Поставете две подложни шайби.
- Сега вкарайте болта през отворите, които се намират в долната част на машината за цепене (фиг. 3).
- Сега фиксирайте болта с шайба и пружинен щекер.
• Накрая поставете малкия капак на главината.
• Повторете тази процедура и от другата страна.
- Разхлабете винта на звездообразната дръжка (фиг. 4).
- Разгънете двете странични поставки (11) навън, както е показано на фиг. 5.
- Сега монтирайте плота в предвидения за целта държач (фиг. 6 (1)) и затегнете отново разхлабе- ния преди това винт със звездовидна ръкохват- ка (фиг. 6 (2)).
9.3 Монтаж на рамена за обслужване комплект (10) (торбичка с принадлежности В)
Ръчките за управление на раменете сочат навън!
- Отстранете предварително монтирания болт (фиг. 7 (C)).
• Гресирайте планките горе и долу. - Вкарайте рамото за обслужване комплект в предвидената за това позиция (фиг. 7 (1)).
- Вкарайте рамото за обслужване (A) в превключващата кобилица (B) (фиг. 7 (2)).
- Осигурете рамената за обслужване компл. с болта (с) и ги фиксирайте с пружинен щекер.
- Сега закрепете другото рамо за обслужване по описания начин от другата страна
9.4 Монтаж на зъбците (торбичка с принадлежности С)
- Закрепете двата допълнителни държача (D) с по два винта с кръстообразен шлиц, шайби и гайки към зъбците (фиг. 8). Уверете се, че най-големият допълнителен държач, е закрепен към левия зъбец (4).
- Поставете регулируемите зъбци върху вече заварените шестоъгълни гайки и ги закрепете с приложените винтове на звездообразната дръжка и шайбите (фиг. 8).
- Внимание, след монтажа, назъбките, монтира- ни на зъбците, трябва да сочат една към друга (фиг. 9).
⚠️ ВНИМАНИЕ!
Преди пускането в експлоатация непременно монтирайте изцяло уреда!
Преди употреба фиксирайте сплитера към пода с помощта на винтове М10, както е показано на фигура 15.
Уверете се, че машината е напълно сглобена съгласно предписанията. Преди всяка употреба про- верявайте:
- свързващите проводници за дефектни места (пукнатини, нарези и подобни),
- машината за евент. повреди,
• дали всички винтове са здраво затегнати,
• хидравликата за течове и
• нивото на маслото.
Хидравличната инсталация е затворена система с резервоар за масло, маслена помпа и управляващ вентил. Проверявайте нивото на маслото редовно преди всяко пускане в експлоатация. Прекалено ниско ниво на маслото може да повреди маслената помпа. Нивото на маслото трябва да е в рамките на средната маркировка върху маслоизмервателната щека.
Преди проверката колоната за цепене трябва да е прибрана, машината трябва да е поставена на равно. Въртейки, вкарайте маслоизмервателната щека, за да измерите нивото на маслото.
Функционална проверка
Преди всяка употреба трябва да се извършва функционална проверка.
Действие: Резултат:
| Натискане на двете ръкохватки надолу | Разцепващият нож се движи надолу - до ок. 10 см над плота. |
| Пускане на една от ръкохватките | Разцепващият нож остава на място в избраната позиция. |
| Пускане и на две-те ръкохватки | Разцепващият нож се връ-ща в горното положение. |
Преди всяка употреба трябва да се проверява нивото на маслото, вижте глава „Поддръжка“!
Обезвъздушаване (фиг. 14)
Обезвъздушете хидравличната инсталация, пре- ди да пуснете машината за цепене в експлоатация.
- Разхлабете капачката за обезвъздушаване 6 с няколко оборота, за да може въздухът от резервоара за масло да излиза.
- Оставете капачката отворена по време на експлоатацията.
- Преди да премествате машината за цепене, за- творете отново капачката, иначе може да изтече масло.
Ако хидравличната инсталация не се обезвъздушава, затвореният в нея въздух поврежда уплътненията, с което и машината за цепене!
Ограничаване на хода при къси дърва (фиг. 10)
Долно положение на разцепващия нож – ок. 10 см над плота за цепене
- Преместете разцепващия нож в желаната позиция, пуснете едното рамо за обслужване.
- Изключете двигателя.
• Пуснете второто рамо за обслужване. - Разхлабете винта със звездовидна ръкохватка (10a).
- Придвижете пръта за настройка на хода (8) нагоре, докато се спре от пружината.
- Затегнете отново винта на звездообразната дръжка (10а).
• Включете двигателя. - Проверете горното положение.
Включване/изключване (12)
За включване натиснете зеленото копче.
За изключване натиснете червеното копче.
Указание: Преди всяка употреба проверявайте функционирането на блока за включване/изключване чрез еднократно включване и изключване.
Защита срещу повторно задвижване при пре- късване на тока (изключвател при нулево на- прежение)
При прекъсване на тока, неволно изтегляне на щепсела или дефектен предпазител уредът се изключва автоматично. За повторно включване натиснете отново зеленото копче на блока за включване/изключване.
Цепене
- Поставете дърво върху плота, задръжте го с двете ръкохватки, натиснете ръкохватките надолу. Щом разцепващият нож влезе в дървото, избутайте ръкохватките настрани, като едновременно с това натискате надолу. Така се предотвратява упражняването на натиск върху задържащите планки.
• Цепете само право отрязани дърва.
• Цепете дърва вертикално. - Никога не цепете легнали или поставени напречно дърва.
- При цепенето на дърва носете подходящи ръкавици.
Внимание! Страничните маси за готови изделия не трябва да се използват като разделяща подложка/разделяща маса.
Край на работата
- Придвижете разцепващия нож в долното положение.
• Пуснете едното рамо за обслужване. - Изключете уреда и изтеглете щепсела от контакта.
- Затворете винта за обезвъздушаване.
• Съблюдавайте общите указания за поддръжка
11. Електрическо свързване
Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите норми на VDE и DIN.
Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.
- Продуктът отговаря на изискванията на EN 61000-3-11 и подлежи на специални условия на свързване. Това означава, че използването на произволни, свободно избрани точки на свързване не е допустимо.
- При неблагоприятни условия на захранващата мрежа уредът може да доведе до временни колебания в напрежението.
- Продуктът е предвиден само за употреба към точки на свързване, които
а. не превишават максимально допустим мрежов импеданс „Zmax = 0,354 Ω“ или
b. имат допустимо натоварване на мрежата при продължителна работа от поне 100 А за фаза.
- Вие, като потребител, трябва да осигурите, ако е необходимо чрез консултация с Вашето електроснабдително дружество, че Вашата точка на свързване, към която желаете да използвате продукта, отговаря на едно от двете посочени изисквания, а) или b).
Повреден свързващ електрически проводник
По свързващите електрически проводници често възникват повреди в изолацията.
Причини за това могат да бъдат:
- Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
- Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.
- Места на прерязване поради прегазване на свързващия проводник.
- Повреди в изолацията поради дърпане от стенния контакт.
- пукнатини поради стареене на изолацията.
Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.
Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.
Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H07RN.
Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.
При еднофазен двигател за променлив ток за машини с висок пусков ток (от 3000 W) Ви препоръчваме предпазител от С 16А или К 16А!
Двигател на променлив ток 230 V\~/ 50 Hz Номинално напрежение 230 V\~/ 50 Hz.
Мрежовото свързване и удължаващият проводник трябва да са 3-жилни = P + N + SL. - (1/N/PE).
Удължаващите проводници трябва да имат мини- мално сечение от 1,5 mm².
Присъдиняването към мрежата се осигурява с максимум 16 А.
12. Почистване
Внимание!
Преди всякакви работи по почистване изтегляйте мрежовия щепсел.
Препоръчваме да почиствате уреда веднага след всяка употреба.
От време на време избърсвайте с кърпа стружките и праха от машината.
Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда.
Внимавайте за това, да не може да попадне вода във вътрешността на уреда.
13. Транспортиране
За да транспортирате машината за цепене на дърва, разцепващият нож трябва да се прибере докрай надолу. Наклонете леко машината за цепене с ръкохватката върху колоната за цепене, докато машината легне върху колелата, с което тя може да бъде придвижена. (Фиг. 11).
14. Съхранение
Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C.
Съхранявайте инструмента в оригиналната опаковка.
Покрийте инструмента, за да го защитите от прах или влага. Съхранявайте ръководството за употреба при инструмента.
15. Поддръжка
Внимание!
Преди всякакви работи по поддръжката издърп- вайте мрежовия щепсел.
Кога маслото трябва да се смени?
Първа смяна на маслото след 50 часа работа, след това на всеки 500 часа работа.
Смяна на маслото (фиг. 12)
- Приберете колоната за цепене докрай.
- Поставете съд с вместимост минимум 6 l под машината за цепене.
- Разхлабете маслоизмервателната щека 6.
- Отвийте пробката за източване на маслото 12а под резервоара за масло, за да може маслото да изтече.
- Отново завинтете пробката за източване на маслото 12а.
- Налейте 41 ново хидравлично масло с помощта на чиста фуния.
- Завинтете отново маслоизмервателната щека.
Изхвърлете ненужното отработено масло съгласно изискванията в местния пункт за събиране на отработено масло. Забранено е изпускането на отработени масла в почвата или смесването им с отпадъци.
Препоръчваме Ви масла от серията HLP 32.
Колона на машината за цепене
Колоната на машината за цепене трябва да се гресира леко преди пускане в експлоатация. Тази процедура трябва да се повтаря на всеки 5 часа работа. Нанасяйте малко грес или масло на спрей.
Колоната не бива да се движи на сухо.
Хидравлична инсталация
Хидравличната инсталация е затворена система с резервоар за масло, маслена помпа и управляващ вентил.
Фабрично окомплектованата система не бива да се променя или манипулира.
Проверявайте редовно нивото на маслото.
Твърде ниското ниво на маслото поврежда масле- ната помпа.
Проверявайте редовно хидравличните връзки и винтови съединения за херметичност – при нужда притягайте.
Връзки и ремонти
Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.
При запитвания, моля посочвайте следните данни:
• Тип ток на двигателя
- Данни от типовата табелка на машината
- Данни от типовата табелка на двигателя
Сервизна информация
Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.
Бързоизносващи се части*: Водачи за резделящия клинводач/водачи на разделящата греда, хидравлично масло
* не за включени задължително в обема на доставката!
Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.
16. Изхвърляне и рециклиране
Указания за опаковката
Опаковъчните материали са рециклируеми. Моля, изхвърлете опаковката по природось-образен начин.
Указания за Закона за електрическото и електронното оборудване (ElektroG)
Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!
- Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
- Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
-
Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
-
Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
- Електрическото и електронното оборудване може да се предава безплатно на следните места:
- Публични събирателни пунктове (например дворове на общински сгради)
- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.
- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.
- За допълнителните условия за връщане на производители на дистрибутори се обърнете към съответния център за обслужване на клиенти.
- Ако новият електричес ки уред се доставя от производителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.
- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.
17. Отстраняване на неизправности
Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.
| Неизправност Възможна причина Отстраняване | ||
| Хидравличната помпа не се задвижва | Липсва напрежение | Проверете дали проводниците имат напрежение |
| Термичният прекъсвач на двигателя е изключил | Включете отново термичния прекъсвач във вътрешността на корпуса на двигателя | |
| Колоната не се двжи надолу | Ниско ниво на маслото Проверете нивото на маслото и допълнете | |
| Един от лостовете не е свързан | Проверете закрепването на лоста | |
| Замърсяване в релсите Почистете колоната | ||
| Двигателят работи, но колоната не се двжи надолу | Грешна посока на въртене на двигателя при трифазен ток | Проверете и обърнете посоката на въртене на двигателя |
Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.
Garancija RS
Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.
