HL810 - Jakaja SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pystysuuntainen halkaisukone
Merkki	Scheppach
Malli	HL810
Ottoteho (P1)	3000 W
Antoteho (P2)	2200 W
Jännite / Taajuus	230 V~ / 50 Hz
Halkaisuvoima max.	8 tonnia
Sylinterin iskunpituus	485 mm
Mitat (Pituus / Leveys / Korkeus)	845 x 935 x 1500 mm
Työkorkeus	940 mm
Paino	109,9 kg
Puun pituus min. - max.	100 - 550 mm
Puun halkaisija min. - max.	80 - 300 mm
Laskunopeus	3,1 cm/s
Nousunopeus	17,3 cm/s
Hydrauliöljyn määrä	4 litraa (tyyppi HLP 32)
Moottori	Yksivaiheinen, 2800 min⁻¹, käyttö S6 40%
Äänitehotaso (LWA)	93,6 dB
Äänenpainetaso (LpA)	77,8 dB
Turvallisuus	Kaksikätinen ohjaus, uudelleenkäynnistyksen esto, hätäpysäytys
Huolto	Öljynvaihto 500 h välein, halkaisupään voitelu 5 h välein
Kulutusosat	Halkaisukiila, ohjaimet, hydrauliöljy

Usein kysytyt kysymykset - HL810 SCHEPPACH

Mikä on Scheppach HL810 -halkaisukoneen teho?

Scheppach HL810:n ottoteho on 3000 W ja antoteho 2200 W, halkaisuvoima on 8 tonnia.

Mitä hydrauliöljyä ja kuinka paljon käytetään?

Käytä 4 litraa HLP 32 -tyyppistä hydrauliöljyä. Tarkista taso mittatikulla ennen jokaista käyttöä.

Kuinka hydraulijärjestelmä ilmataan ennen ensimmäistä käyttöä?

Irrota ilmanpoistoruuvi muutaman kierroksen verran, jotta ilma pääsee poistumaan. Jätä se auki käytön aikana ja sulje ennen kuljetusta.

Mitkä ovat halkaistavien hirsien enimmäismitat?

Pituus: 100–550 mm, halkaisija: 80–300 mm. Halkaise vain suoraksi sahattuja hirsiä pystyasennossa.

Kuinka iskunpituus säädetään lyhyiden hirsien halkaisuun?

Aseta kiila 10 cm alustan yläpuolelle, sammuta moottori, löysennä tähtikahvan ruuvi, vedä säätötanko ylös ja kiristä.

Mitä tehdä, jos hydraulipumppu ei toimi?

Tarkista sähkönsyöttö ja moottorin lämpösuoja. Jos moottori on ylikuumentunut, odota sen jäähtymistä ja käynnistä uudelleen.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina käsineitä, suojalaseja ja turvajalkineita. Käytä konetta vain yhden henkilön kanssa ja pidä kädet poissa liikkuvan kiilan alueelta.

Milloin ja miten hydrauliöljy vaihdetaan?

Ensimmäinen vaihto 50 tunnin jälkeen, sitten 500 tunnin välein. Aseta astia koneen alle, löysennä mittatikku ja tyhjennysruuvi, anna valua, ja täytä 4 L uutta öljyä.

Miten halkaisukone kuljetetaan?

Laske kiila kokonaan alas, kallista konetta pylvään kahvasta, kunnes se lepää pyöriensä varassa, ja siirrä sitä. Sulje ilmanpoistoruuvi ennen kuljetusta.

Mistä löydän varaosia HL810:lle?

Kulutusosat (halkaisukiila, ohjaimet, öljy) ovat saatavissa Scheppachin huoltopalvelusta. Skannaa kotisivun QR-koodi tai ota yhteyttä jälleenmyyjääsi.

KÄYTTÖOHJE HL810 SCHEPPACH

Kuluosad*:: kiilukilbid, hüdraulikaöli, löhenemis kiil

* ei sisaldu tingimata tarnekomplektis!

Tuotteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Lue ohjekirja ennen käyttöönottoa		Hävitä käytetty öljy asianmukaisesti (käytetyn öljyn keräyspaikkaan).Käytetyn öljyn päästäminen maaperään tai sekoittaminen muihin jätteisiin kielletty.
	Työalueella ei saa tupakoida		Suoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.
	Käytä työkäsineitä		Vain käyttäjä saa seistä koneen työalueella. Asiattomat henkilöt ja koti- ja hyötyeläimet on pidettävä loitolla vaara-alueesta (vähimmäisetäisyys 5 m).
	Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai tuotteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen.		Älä poista kiinni juuttuneita runkoja käsin.
	Käytä turvakenkiä		Huomio! Sammuta moottori ja vedä virtapistoke irti pistorasiasta ennen kuin alat suorittaa korjaus-, huolto- ja puhdistustöitä.
	Älä päästä hydrauliöljyä maaperään		Viilto- ja puristumisvaara; älä koskaan laita käsiäsi vaarallisille alueille, kun halkaisuterä liikkuu.
	Pidä työalueesi järjestyksessä! Epä- järjestys voi johtaa onnettomuuksiin!		Suurjännite, hengenvaara!
	Vain yksi henkilö saa käyttää konetta!		Avaa ilmanpoistoruuvia noin 2 kierrosta ennen töiden aloittamista. Sulje ennen kuljetusta.
	Varo! Liikkuvat työkalut!		Älä kuljeta laitetta lappeellaan!
Huomio!	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä mer- killä		Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo: Sivu:

1. Johdanto 187
2. Laitteen kuvaus.... 187
3. Toimituksen sisältö 187
4. Määräystenmukainen käyttö 187
5. Yleiset turvallisuusohjeet.... 188
6. Lisäturvallisuusohjeet 188
7. Tekniset tiedot.... 189
8. Purkaminen pakkauksesta 190
9. Asennus / ennen käyttöönottoa.... 190
10. Käyttöön ottaminen 190
11. Sähköliitäntä 191
12. Puhdistus 192
13. Kuljetus 192
14. Varastointi 192
15. Huolto....192
16. Hävittäminen ja kierrätys.... 193
17. Ohjeet häiriöiden poistoon.... 194
18. Vaatimustenmukaisuusvakuutus 271

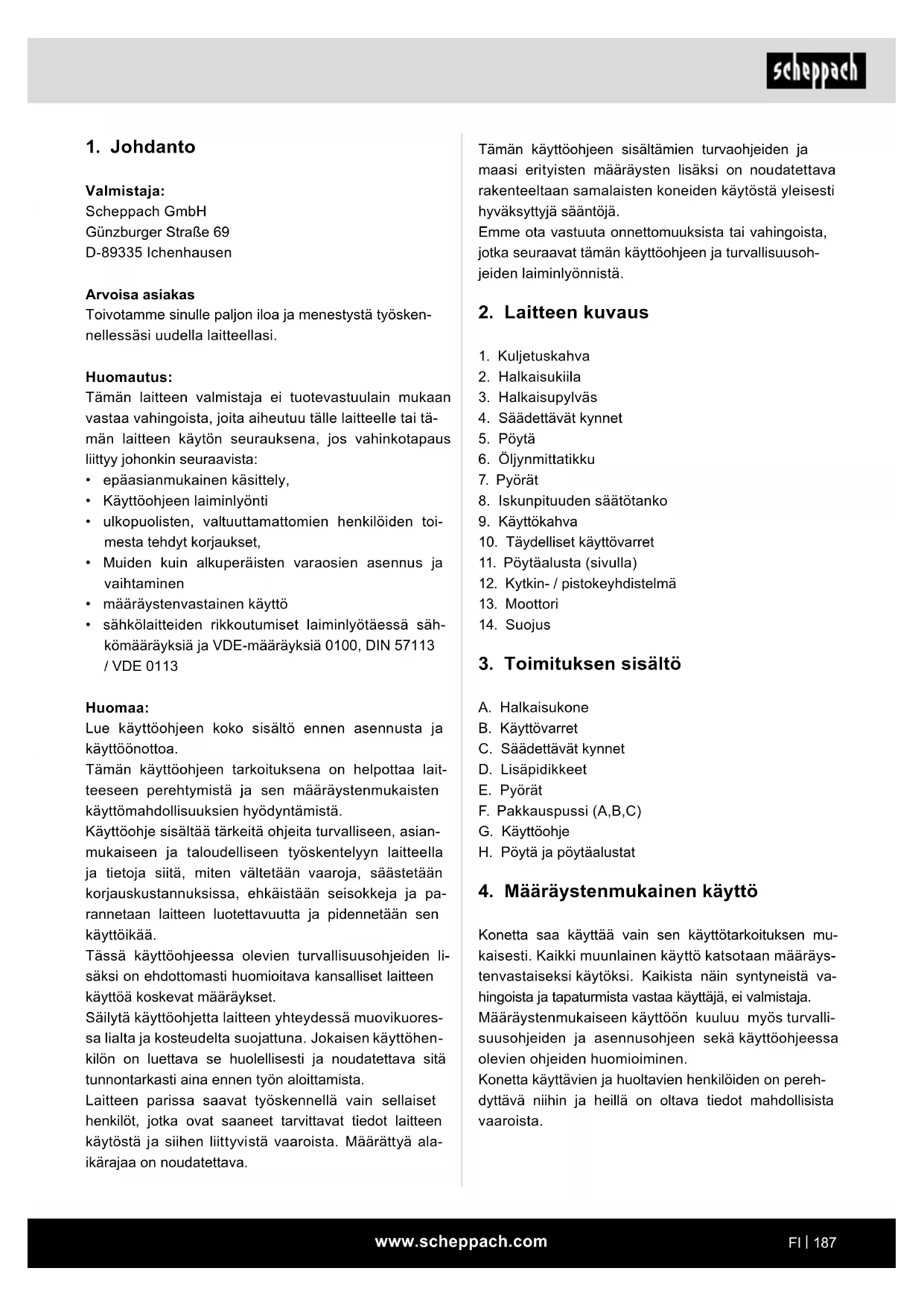

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• Käyttöohjeen laiminlyönti
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
- määräystenvastainen käyttö
- sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus

1. Kuljetuskahva
2. Halkaisukiila
3. Halkaisupylväs
4. Säädettävät kynnet
5. Pöytä
6. Öljynmittatikku
7. Pyörät
8. Iskunpituuden säätötanko
9. Käyttökahva
10. Täydelliset käyttövarret
11. Pöytäalusta (sivulla)
12. Kytkin- / pistokeyhdistelmä
13. Moottori
14. Suojus

3. Toimituksen sisältö

A. Halkaisukone
B. Käyttövarret
C. Säädettävät kynnet
D. Lisäpidikkeet
E. Pyörät
F. Pakkauspussi (A,B,C)
G. Käyttöohje
H. Pöytä ja pöytäalustat

4. Määräystenmukainen käyttö

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Konetta käyttävien ja huoltavien henkilöiden on perehdyttävä niihin ja heillä on oltava tiedot mahdollisista vaaroista.

Sen lisäksi voimassa olevien tapaturmantorjuntamää- räyksiä on noudatettava tunnontarkasti.

Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava.

Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Konetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä sekä teknisissä tiedoissa annettuja mittoja on noudatettava.

• Hydraulista halkaisukonetta saa käyttää vain pystyasennossa, puita saa halkaista vain pystyasennossa kuidun suuntaan. Halkaistavien puiden mitat: Puun pituus min. - maks.: 100 - 485 mm Puun halkaisija min. - maks.: 80 - 300 mm
• Älä koskaan halkaise puuta lappeellaan tai kuidun suuntaa vastaan.
• Valmistajan määrittämiä turvallisuus-, työ- ja huoltomääräyksiä sekä teknisissä tiedoissa annettuja mittoja on noudatettava.
• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Vain koneeseen perehtyneet henkilöt, jotka ovat saaneet koulutusta koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Konetta saa käyttää vain valmistajan alkuperäisillä lisävarusteilla ja alkuperäisillä työkaluilla.
• Kaikki tämän ylittävä käyttö katsotaan määräystenvastaiseksi käytöksi. Valmistaja ei vastaa siitä aiheutuvista vahingoista; käyttäjä on yksin vastuussa.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

VAROITUS: Kun käytät sähkötyökaluja, noudata seuraavia tärkeitä turvallisuusmääräyksiä mini-moidaksesi tulipalon, sähköiskun ja henkilövamma- mojen vaaran. Lue kaikki ohjeet ennen kuin alat työskennellä tällä työkalulla.

• Huomioi kaikki koneessa olevat turvallisuus- ja va-roitusohjeet.
• Pidä kaikki koneessa olevat turvaohjeet ja varoitukset aina täysilukuisina ja luettavassa kunnossa.
• Koneessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.
• Tarkasta verkkoliitäntäjohdot. Älä käytä viallisia lii-täntäjohtoja.
• Tarkasta kahden käden käytön oikea toiminta ennen käyttöönottoa.
• Käyttöhenkilön on oltava vähintään 18-vuotias. Kou-lutettavana olevien henkilöiden on oltava vähintään 16-vuotiaita, ja he saavat työskennellä koneen pa-rissa vain kokeneen henkilön valvonnassa.
• Käytä sopivia työkäsineitä.
• Varo työskentelyn aikana: Halkaisukoneen aiheutta-ma sormien ja käsien loukkaantumisvaara.
• Raskaiden tai vaikeasti käsiteltävien osien halkaisemiseen on käytettävä sopivaa apuvälinettä.
• Varustelu-, säätö- ja puhdistustöitä ja huoltoa ja häi- riöiden poistoa saa suorittaa vain moottorin ollessa sammutettuna. Vedä virtapistoke irti!
• Asennuksia, korjauksia ja huoltotöitä sähköjärjestelmän parissa saa teettää vain ammattihenkilöillä.
• Kaikki suoja- ja turvalaitteet on korjaus- ja huoltotöiden suorittamisen jälkeen asennettava heti takaisin paikoilleen.
• Kun poistut työpaikalta, kytke moottori pois päältä. Vedä virtapistoke irti!

6. Lisäturvallisuusohjeet

• Vain yksi henkilö saa käyttäähalkaisukonetta.
• Käytä suojavarustusta (suojalasit/-visiiri, käsineet, turvajalkineet) vammoilta suojautumiseksi.
• Älä koskaan yritä halkaista runkoja, joissa onnauloja, rautalankaatai muita esineitä.

• Valmiiksi halkaistut puut ja puulastut muodostavat vaarallisen työalueen. On olemassa kompastumisen, liukastumisen tai kaatumisen vaara. Pidä työalue aina hyvässä järjestyksessä.

• Älä koskaan laita käsiäsi koneen liikkuviiin osiin koneen ollessa päälle kytkettynä.

• Halkaise vain puita, joiden pituus on enintään 55 cm.

Varoitus! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähen-tämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

Jäännösriskit

Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti.

Siitä huolimatta töissä voi esiintyä yksittäisiä jään- nösriskejä.

• Halkaisukoneen aiheuttama sormien ja käsien loukkaantumisvaara, jos puuta tai alustaa ohjataan epäasianmukaisesti.
• Työkappaleen sinkoutuminen aiheuttaa vammoja, jos työkappaleen pidike on virheellinen tai sitä ohjataan väärin.
• Sähkövirran aiheuttama vaara, jos käytetään epäasianmukaisia virtajohtoja.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa Turvallisuusohjeet ja Määräystenmukainen käyttö olevia ohjeita.
• Sähkövirran aiheuttama vaara terveydelle, jos käytetään epäasianmukaisia virtajohtoja.
• Vapauta käynnistyspainike ja vedä virtapistoke irti pistorasiasta ennen kuin alat suorittaa säätö- tai huoltotöitä.
• Vältä koneen käynnistymistä vahingossa: liitettäessä pistoketta pistorasiaan ei käyttöpainiketta saa painaa.
• Käytä työkalua, jota suositellaan tässä käyttöohjeessa. Näin mahdollistetaan koneen optimaalinen suorituskyky.

• Pidä kädet loitolla työalueelta, kun kone on käytössä.

• Tekniset tiedot

Moottori	230 V~ / 50 Hz
Ottoteho P1 3000 W
Antoteho P2 2200 W
*Käyttötapa *S6 40%
Moottorin kierrosnopeus 2800 min	-1
Mitat P x L x K 845 x 935 x 1500 mm
Pöydän korkeus 800 mm
Työkorkeus 940 mm
Puun pituus min. - maks. 100 - 550 mm
Puun halkaisija min. - maks.	80 - 300 mm
Teho enintään 8 t*
Sylinterin iskunpituus 485 mm
Työiskun nopeus 3,1 cm/s
Paluuiskun nopeus	17,3 cm/s
Öljymäärä	4 l
Paino	109,9 kg

Oikeus teknisiin muutoksiin pidätetään!

* Käyttötapa S6 40%, keskeytymätön jaksottainen käyttö. Käyttö koostuu käynnistysajasta, vakiokuormituksen ajasta ja tyhjäkäyntiajasta. Kuormitusjakso on 10 minuuttia, suhteellinen käynnistysaika on 40% kuormitusjaksosta.

Melun syntyminen

⚠ Varoitus: Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, täytyy käyttää sopivia kuulosuojaimia.

Meluarvot

Äänentehotaso L_WA	93,6 dB
Äänenpainetaso L_pA	77,8 dB
Epävarmuus K_WA/pA	3 dB

8. Purkaminen pakkauksesta

Avaa pakkaus ja ota laite varovasti ulos.

Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).

Tarkasta, onko toimituksen sisältö täydellinen.

Tarkasta, onko laitteessa tai lisäosissa kuljetusvauri-oita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä.

Käytä lisävarusteina ja kulutus- ja varaosina vain alku- peräisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.

Ilmoita tilauksissa laitteesi tuotenumero ja valmistus-vuosi.

HUOMIO!

Laite ja pakkausmateriaali eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kal-vojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

9. Asennus / ennen käyttöönottoa

9.1 Pyörien (7) asennus (pakkauspussi A)

• Pistä tappi pyörän (7) läpi
• Aseta kaksi aluslevyä
• Pistä tapit halkaisukoneen alaosassa olevien reikien läpi (kuva 3)
• Kiinnitä tapit yhden levyn ja yhden jousipistokkeen kanssa
• Aseta lopuksi pieni pölykapseli paikalleen
• Toista tämä toimenpide toisella puolella.

9.2 Pöydän (5) asennus

• Löysää tähtikahvaruuvi (kuva 4)
• Käännä molemmat sivualustat (11) nyt ulospäin kuvassa 5 esitetyllä tavalla
• Aseta pöytä sitä varten oleviin pidikkeisiin (kuva 6 (1)) ja kirstä aikaisemmin löysätty tähtikahvaruuvi uudelleen (kuva 6 (2)).

9.3 Täydellisten käyttövarsien (10) asennus (lisävarustepussi B)

Varren käyttökahvat osoittavat ulospäin!

• Poista esiasennetut tapit (kuva 7 (C))
  • Rasvaa sidekiskot ylhäällä ja alhaalla

• Aseta täydellinen käyttövarsi sitä varten olevaan kohtaan (kuva 7 (1)).

• Ohjaa käyttövarsi (A) kytkinvipuun (B) (kuva 7 (2))
• Varmista täydelliset käyttövarret tapeilla (c) ja kiinnitä ne jousipistokkeella
• Kiinnitä nyt toinen käyttövarsi samalla menetelmällä kuin toisella puolella

9.4 Kynsien asennus (pakkauspussi C)

• Kiinnitä lisäpidikkeet (D) kahdella ristipääruuvilla, aluslaatalla ja mutterilla kynsiin (kuva 8). Varmista, että lisäpidike kiinnitetään suuremmalla mitalla kynteen (4), vasen kynsi.
• Aseta säädettävät kynnet ennalta hitsattujen kuusiomuttereiden päälle ja kiinnitä ne käyttäen mukana toimitettuja tähtikahvaruuveja ja aluslaattoja (kuva 8)
• Huomaa, että kynsiin asetettujen sakaroiden/piikkien täytyy osoittaa asennuksen jälkeen toisiaan kohti (kuva 9)

⚠️ HUOMIO!

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

10. Käyttöön ottaminen

Kiinnitä halkaisukone ennen käyttöönottoa M10-ruuveilla lujasti lattiaan kuvassa 15 esitetyllä tavalla.

Varmista, että kone on asennettu kokonaan ja määräystenmukaisesti. Tarkasta aina ennen käyttöä:

• Tarkasta liitäntäjohdot vioittuneiden kohtien (halkeamat, viillot ja vastaavat) osalta.
  • Tarkasta, onko koneessa mahdollisesti vaurioita.
  • Tarkasta, onko kaikki ruuvit kiristetty tiukalle.
• Tarkasta, onko hydraulikkajärjestelmässä vuoto- kohtia ja
  • Tarkasta öljytaso

Öljytason tarkastus (kuva 13)

Hydraulikkalaitteisto on suljettu järjestelmä, johon kuuluu öljysäiliö, öljypumppu ja ohjausventtiili. Tarkasta öljytaso säännöllisesti ennen jokaista käyttöönottoa. Liian alhainen öljytaso vahingoittaa öljypumppua. Öljytason on oltava öljynmittatikun keskimmäisen merkin sisällä. Halkaisukone on ajettava sisään ennen tarkastusta, koneen on oltava vaakasuorassa asennossa. Kierrä öljynmittatikku kokonaan sisään mitataksesi öljyntason.

Toiminnan tarkastus

Toiminta on tarkastettava aina ennen käyttöä.

Toimenpide: Tulos:

Paina molemmat kahvat alas.	Halkaisuterä siirtyy alas - noin 10 cm pöydän yläpuolelle.
Vapauta kahva Halkaisuterä pysyy valitussa asennossa.
Vapauta molemmat kahvat	Halkaisuterä siirtyy takaisin yläasentoon.

Öljytaso on tarkastettava aina ennen käyttöä, katso luku "Huolto"!

Ilmanpoisto (kuva 14)

Poista ilma hydrauliikkalaitteistosta ennen kuin otat halkaisukoneen käyttöön.

• Avaa ilmanpoistoventtiiliä 6 muutama kierros, jotta ilma voi poistua öljysäiliöstä.
  • Jätä korkki auki käytön ajaksi.
• Sulje korkki uudelleen ennen halkaisukoneen liikuttamista, koska muuten öljyä voi vuotaa ulos.

Jos ilmaa ei poisteta hydrauliikkalaitteistosta, sisälle jäävä ilma vioittaa tiivisteitä ja halkaisukone vahingoit-tuu!

Iskunpituuden rajoitus lyhyitä puita työstettäessä (kuva 10)

Alempi halkaisuterän asento noin 10 cm halkaisupöydän yläpuolella

• Aja halkaisuterä haluttuun asentoon, vapauta käyttövarsi
• Kytke moottori pois päältä
  • Vapauta toinen käyttövarsi
  • Löysää tähtikahvaruuvi (10a)
• Ohjaa iskunpituuden säätötankoa (8) ylöspäin, kunnes jousi pysäyttää sen
• Kiristä tähtikahvaruuvi (10a) uudelleen.
• Kytke moottori päälle
  • Tarkasta yläasento.

Kytkeminen päälle/pois (12)

Kytke päälle painamalla vihreää nappia.

Kytke pois painamalla punaista nappia.

Huomautus: Tarkasta päälle-/pois-kytkentäyksikön toiminta aina ennen käyttöä kytkemällä kerran päälle ja pois päältä.

Uudelleenkäynnistymisvarmistus virtakatkoksen varalta (nollajännitelaukaisin)

Jos tapahtuu virtakatkos tai pistoke vedetään vahingossa irti tai sulake on viallinen, laite kytkeytyy automaattisesti pois. Uudelleenkäynnistystä varten on painettava kytkinyksikössä olevaa vihreää nappia.

Halkaisminen

• Aseta puu pöydälle, pidä kiinni molemmista kahvois-ta, paina kahva alas ja työnnä kahvaa ulospäin ja paina samanaikaisesti alaspäin, kun halkaisuterä työntyy puuhun. Näin estetään kiinnityslevyn liiallinen painaminen.
  • Halkaise vain suoraan sahattuja puita.
  • Halkaise puu pystyasennossa.
• Älä koskaan halkaise lappeellaan tai poikittain.
• Kun halkaiset puuta, käytä sopivia käsineitä.

Huomio! Sivulla olevaa pöytäalustaa ei saa käyttää halkaisualustana/halkaisupöytänä.

Työn lopetus

• Aja halkaisuterä ala-asentoon.
  • Vapauta käyttövarsi.
• Kytke laite pois päältä ja vedä virtapistoke irti pistorasiasta.
• Sulje ilmanpoistoruuvi.
  • Huomioi yleiset huolto-ohjeet

11. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.

Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

• Tuote täyttää standardin EN 61000-3-11 vaatimukset ja sitä koskevat erikoisliitäntäehdot. Tämä tarkoittaa, että käyttö vapaasti valittavissa liitäntäpaikoissa ei ole sallittua.
• Laite voi epäsuotuisissa verkkovirtaolosuhteissa johtaa väliaikaisiin jännitteen heilahteluihin.
• Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäpaikoissa, jotka
  a. eivät ylitä suurinta sallittua verkkoimpedanssia "Zmax = 0.354 Ω" tai
  b. joissa verkon jatkuva virtakuormitettavuus on vä- hintään 100 A vaihetta kohden.

- Sinun on käyttäjänä, tarvittaessa sähkölaitokselta kysymällä, varmistettava, että liitäntäpaikka, josta aiot käyttää tuotetta, täyttää toisen näistä kahdesta mainitusta vaatimuksesta a) tai b).

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.

Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.

Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H07RN.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Yksivaiheisia vaihtovirtamoottoreita käytettäessä suosittelemme käyttämään sulaketta C 16A tai K 16A koneilla, joiden käynnistymisvirta on korkea (yli 3000 W)!

Vaihtovirtamoottori 230 V\~ / 50 Hz.

Verkkojännite 230 V\~ / 50 Hz.

Verkkoliitännän ja jatkojohdon tulee olla 3-johtimisia = P + N + SL. - (1/N/PE).

Jatkojohtojen poikkipinnan tulee olla vähintään 1,5 mm².

Verkkoliitäntä varmistetaan maks. 16 A sulakkeella.

12. Puhdistus

Huomio!

Vedä virtapistoke irti aina ennen puhdistustöiden suo-rittamista.

Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.

Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

13. Kuljetus

Halkaisukoneen kuljettamista varten halkaisuterä on ajettava kokonaan alas. Kallista halkaisukonetta hieman halkaisupylväässä olevalla kahvalla, kunnes kone kallistuu pyöriensä varaan ja sitä voidaan liikuttaa. (kuva 11).

14. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C.

Säilytä työkalua alkuperäisessä pakkauksessaan.

Peitä työkalu suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje työkalun läheisyydessä.

15. Huolto

Huomio!

Vedä virtapistoke irti aina ennen huoltotöiden suorittamista.

Milloin öljy vaihdetaan?

Ensimmäinen öljynvaihto 50 käyttötunnin jälkeen, sen jälkeen 500 käyttötunnin välein.

Öljynvaihto (kuva 12)

• Aja halkaisupylväs kokonaan sisään.
• Aseta vähintään 6 litran säiliö halkaisukoneen alapuolelle.
• Kierrä öljynmittatikku 6 ulos.
• Avaa öljysäiliön alapuolella oleva öljynpoistoruuvi 12a, jotta öljy voi valua ulos.
• Sulje öljynpoistoruuvi 12a uudelleen.
• Lisää 4 litraa uutta hydrauliöljä puhtaan suppilon avulla.
• Kierrä öljynmittatikku uudelleen paikalleen.

Hävitä poistettava käytetty öljy asianmukaisesti toimittamalla sen paikalliseen käytetyn öljyn keräyspaikkaan. Käytetyn öljyn päästäminen maa-perään tai sekoittaminen muihin jätteisiin kielletty.

Suosittelemme HLP 32 -sarjan öljyä.

Halkaisupylväs

Halkaisukoneen pylväs on rasvattava kevyesti ennen käyttöönottoa. Tämä toimenpide on toistettava 5 käyttötunnin välein. Levitä rasvaa tai suihkutettavaa öljyä kevyesti. Pylväs ei saa käydä kuivaksi.

Hydraulikkalaitteisto

Hydrauliikkalaitteisto on suljettu järjestelmä, johon kuuluu öljysäiliö, öljypumppu ja ohjausventtiili

Tehtaalla viimeisteltyä järjestelmää ei saa muuttaa eikä peukaloida.

Tarkasta öljyntaso säännöllisesti.

Liian alhainen öljyntaso vahingoittaa öljypumppua

Tarkasta hydraulikkaliitäntöjen ja ruuviliitosten tiiviys säännöllisesti – kiristä tarvittaessa.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyppi
  • Koneen tyyppikilven tiedot
  • Moottorin tyyppikilven tiedot

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Halkaisukiilan/halkaisupylvään ohjai-met, hydrauliöljy

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

16. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
• Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.
• Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

17. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos koneesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Häiriö Mahdolliset syyt Korjauskeinot
Hydrauliikkapumppu ei käynnisty	Jännite puuttuu Tarkasta, onko johdot kytketty virransyöttöön
	Moottorin lämpökytkin on kytkeytynyt pois	Kytke moottorin kotelon sisällä oleva lämpökytkin uudelleen päälle
Pylväs ei liiku alaspäin	Alhainen öljyntaso	Tarkasta öljyntaso ja lisää öljyä
	Jotain vivuista ei ole liitetty Tarkasta vipujen kiinnitys
	Likaa kiskoissa Puhdista pylväs
Moottori käynnistyy, mutta pylväs ei liiku alaspäin	Vaihtovirtamoottorin kiertosuunta on vääärä	Tarkasta moottorin kiertosuunta ja aseta se oikein

Forklaring til symbolerne på produktet

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
