DP55 - τρυπάνι SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Δράπανο στήλης πάγκου
Μάρκα	Scheppach
Μοντέλο	DP55
Ονομαστική ισχύς (S1)	710 W
Μέγιστη ισχύς (S2 5 λεπτά)	900 W
Τροφοδοσία τάσης	220-240 V ~ 50 Hz
Ταχύτητα χωρίς φορτίο	500 - 2600 min⁻¹
Χωρητικότητα σύσφιξης τσοκ	1,5 - 13 mm
Μέγιστη διαδρομή διάτρησης	70 mm
Διαστάσεις βασικής πλάκας	320 x 305 mm
Απόσταση τσοκ / πλάκας	280 mm
Βάρος	8,3 kg
Κλάση προστασίας	II (διπλή μόνωση)
Κλάση λέιζερ	2 (μήκος κύματος 650 nm, < 1 mW)
Στάθμη ηχητικής πίεσης	89,6 dB(A) (αβεβαιότητα 3 dB)
Στάθμη ηχητικής ισχύος	102,6 dB(A) (αβεβαιότητα 3 dB)
Ηλεκτρονική ρύθμιση ταχύτητας	Ναι, με πλήκτρα + και -
Σταυρός λέιζερ	Ναι, με ειδικό διακόπτη
Ψηφιακή οθόνη	Ναι (ταχύτητα, έναρξη/διακοπή)
Στοπ βάθους	Ναι, ρυθμιζόμενο με μοχλό ασφάλισης
Συσκευή ταχείας σύσφιξης	Ναι, για τεμάχιο εργασίας
Παράλληλο στοπ	Ναι, ρυθμιζόμενο
Υλικά κατεργασίας	Μέταλλο, ξύλο, πλαστικό, πλακάκι
Συντήρηση	Τακτικός καθαρισμός, λίπανση κινούμενων μερών, έλεγχος ψηκτρών
Εγγύηση	Νόμιμη, ελαττωματικά εξαρτήματα αντικαθίστανται δωρεάν

Συχνές ερωτήσεις - DP55 SCHEPPACH

Πώς ρυθμίζεται η ταχύτητα του δράπανου Scheppach DP55;

Χρησιμοποιήστε τα πλήκτρα + (12.1) και - (12.2) στη μονάδα ελέγχου για αύξηση ή μείωση της ταχύτητας. Η επιλεγμένη ταχύτητα εμφανίζεται στην οθόνη (9). Εύρος 500 έως 2600 σ.α.λ.

Πώς χρησιμοποιείται ο σταυρός λέιζερ για την τοποθέτηση του τεμαχίου;

Πατήστε το πλήκτρο 12.3 για να ανάψετε το λέιζερ. Η τομή των δύο ακτίνων υποδεικνύει το κέντρο της διάτρησης. Τοποθετήστε τη σήμανσή σας σε αυτό το σημείο.

Πώς ρυθμίζεται το βάθος διάτρησης;

Χαλαρώστε τον μοχλό ασφάλισης (6), πραγματοποιήστε δοκιμαστική διάτρηση μέχρι το επιθυμητό βάθος, στη συνέχεια σφίξτε τον μοχλό. Το στοπ (7) είναι τότε κλειδωμένο σε αυτό το βάθος.

Ποια είναι η χωρητικότητα σύσφιξης του τσοκ;

Το τσοκ δέχεται τρυπάνια διαμέτρου 1,5 έως 13 mm.

Πώς σφίγγεται ένα τρυπάνι στο τσοκ;

Ανοίξτε την προστασία του τσοκ, τοποθετήστε το κλειδί τσοκ, γυρίστε αριστερόστροφα για να ανοίξετε τον σφιγκτήρα, τοποθετήστε το τρυπάνι, στη συνέχεια γυρίστε το κλειδί δεξιόστροφα για να σφίξετε. Αφαιρέστε το κλειδί πριν ξεκινήσετε.

Ποια μέγιστη ισχύ μπορεί να παρέχει το δράπανο;

Σε λειτουργία S1 (συνεχής): 710 W. Σε λειτουργία S2 (5 λεπτά): 900 W. Μετά από 5 λεπτά χρήσης σε πλήρη ισχύ, αφήστε να κρυώσει έως ότου η θερμοκρασία επανέλθει σε 2 °C από την περιβάλλουσα.

Πώς συγκρατούνται μεγάλα τεμάχια στην τράπεζα;

Χρησιμοποιήστε το παράλληλο στοπ (16) σύροντάς το στις αυλακώσεις της βασικής πλάκας και σφίγγοντάς το με τις πεταλούδες. Τοποθετήστε το τεμάχιο ενάντια στο στοπ και χρησιμοποιήστε τη συσκευή ταχείας σύσφιξης (2) για να το ασφαλίσετε.

Ποιες είναι οι βασικές οδηγίες ασφαλείας;

Φοράτε πάντα προστατευτικά γυαλιά, ωτοασπίδες και μάσκα κατά της σκόνης. Μη φοράτε γάντια, δέστε τα μακριά μαλλιά. Βεβαιωθείτε ότι το τεμάχιο είναι καλά στερεωμένο. Αποσυνδέστε το φις πριν από οποιαδήποτε ρύθμιση ή συντήρηση.

Πώς συντηρείται το δράπανο για παράταση της διάρκειας ζωής του;

Μετά από κάθε χρήση, καθαρίστε τα ρινίσματα και τη σκόνη με βούρτσα ή ηλεκτρική σκούπα. Λιπάνετε τα κινούμενα μέρη μία φορά το μήνα. Ελέγξτε τις ψήκτρες άνθρακα κάθε 50 ώρες και αντικαταστήστε τις αν έχουν φθαρεί στα 6 mm.

Τι κάνετε αν το δράπανο δεν ξεκινά;

Ελέγξτε την πρίζα, το καλώδιο τροφοδοσίας και τον διακόπτη κυκλώματος. Εάν ο κινητήρας, το καλώδιο ή ο διακόπτης είναι ελαττωματικός, αναθέστε την επισκευή σε εξειδικευμένο ηλεκτρολόγο ή στο τμήμα εξυπηρέτησης μετά την πώληση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DP55 SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Προειδοποίηση! Θανάσιμος κίνδυνος, κίνδυνος τραυματισμού ή πιθανή ζημιά στο εργαλείο, σε περίπτωση μη τήρησης!
	Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας!
	Φοράτε προστατευτικά γυαλιά!
	Φοράτε προστασία ακοής!
	Σε περίπτωση που παράγεται σκόνη, φοράτε προστασία αναπνοής!
	Μην έχετε λυτά τα μακριά μαλλιά. Χρησιμοποιείτε δίχτυ μαλλιών.
	Μη φοράτε γάντια.
	Κατηγορία προστασίας II (Διπλή μόνωση)
	Προσοχή! Ακτινοβολία λέιζερ
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 265
2. Περιγραφή της συσκευής (Εικ. 1-6, 11, 12)...... 265
3. Παραδοτέο υλικό 265
4. Ενδεδειγμένη χρήση......266
5. Υποδείξεις ασφαλείας 266
6. Τεχνικά χαρακτηριστικά 269
7. Πριν από τη θέση σε λειτουργία...... 270
8. Συναρμολόγηση......270
9. Χειρισμός......271
10. Μεταφορά 273
11. Καθαρισμός και συντήρηση 273
12. Αποθήκευση 274
13. Ηλεκτρική σύνδεση.... 274
14. Απόρριψη και ανακύκλωση......274
15. Αντιμετώπιση προβλημάτων 275
16. Δήλωση συμμόρφωσης 316

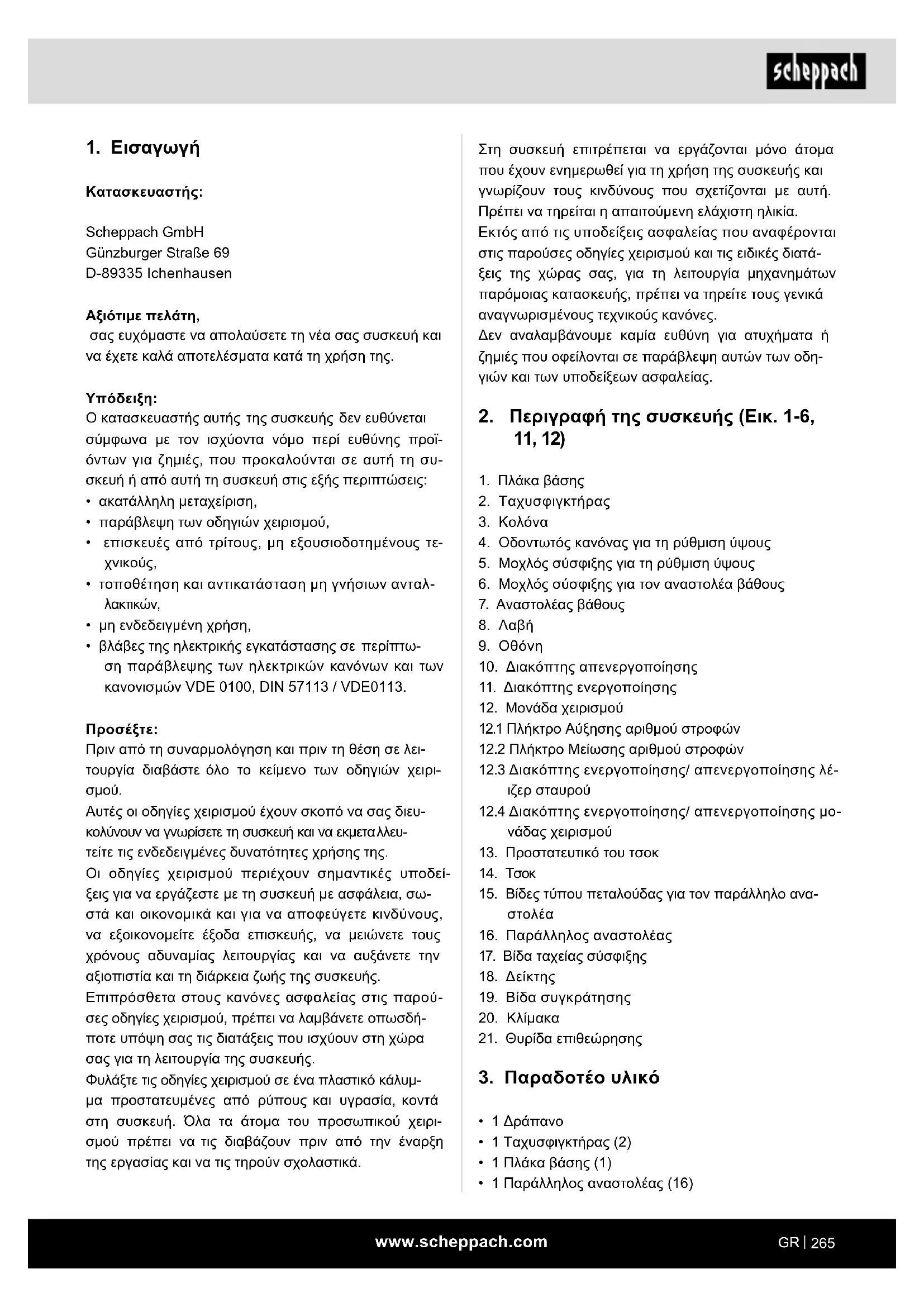

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,
  • παράβλεψη των οδηγιών χειρισμού,
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς,
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ- λακτικών,
  • μη ενδεδειγμένη χρήση,
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρι- σμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή. Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. 1-6, 11, 12)

1. Πλάκα βάσης
2. Ταχυσφιγκτήρας
3. Κολόνα
4. Οδοντωτός κανόνας για τη ρύθμιση ύψους
5. Μοχλός σύσφιξης για τη ρύθμιση ύψους
6. Μοχλός σύσφιξης για τον αναστολέα βάθους
7. Αναστολέας βάθους
8. Λαβή
9. Οθόνη
10. Διακόπτης απενεργοποίησης
11. Διακόπτης ενεργοποίησης
12. Mováda χειρισμού
    12.1 Πλήκτρο Αύξησης αριθμού στροφών
    12.2 Πλήκτρο Μείωσης αριθμού στροφών
    12.3 Διακόπτης ενεργοποίησης/ απενεργοποίησης λέ- ιζερ σταυρού
    12.4 Διακόπτης ενεργοποίησης/ απενεργοποίησης μο- νάδας χειρισμού
13. Простатеутικό του τσοκ
14. Took
15. Βίδες τύπου πεταλούδας για τον παράλληλο ανα- στολέα
16. Παράλληλος αναστολέας
17. Βίδα ταχείας σύσφιξης
18. Δείκτης
19. Βίδα συγκράτησης
20. Κλίμακα
21. Θυρίδα επιθεώρησης

3. Παραδοτέο υλικό

• 1 Δράπανο
• 1 Ταχυσφιγκτήρας (2)
• 1 Πλάκα βάσης (1)
• 1 Παράλληλος αναστολέας (16)

• 1 Λαβή (8)
• 1 Χιτώνιο απόστασης (Κ)
• 1 Προστατευτικό του τσοκ (13)
• 2 Bíδες 3,0 x 12 (C)
• 1 Μοχλός σύσφιξης (6)
• 1 Κλειδί Άλεν, 4 mm (L)
• 1 Κλειδί τσοκ (G)
• 1 Οδηγίες χειρισμού
• 1 Σετ υλικά συναρμολόγησης (N)
• 1 Παξιμάδι (J)
• 1 Bíða Áλεν (B)

4. Ενδεδειγμένη χρήση

Το επιτραπέζιο δράπανο προορίζεται για διάτρηση σε μέταλλο, ξύλο, πλαστικό και πλακάκια.

Εύρος σύσφιξης τσοκ: 1,5 - 13 mm.

Η συσκευή προορίζεται για ερασιτεχνική χρήση. Δεν έχει σχεδιαστεί για συνεχή επαγγελματική χρήση. Η συσκευή δεν προορίζεται για χρήση από άτομα κάτω των 16 ετών. Νέοι άνω των 16 ετών επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο εφόσον βρίσκονται υπό επιτήρηση. Ο κατασκευαστής δεν ευθύνεται για ζημιές, που έχουν προκληθεί από μη ενδεδειγμένη χρήση ή λανθασμένο χειρισμό.

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το ηλεκτρικό εργαλείο σας. Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκληθούν ατυχήματα.
b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.
c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

1. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυ- ξημένος κίνδυνος από ηλεκτροπληξία.
c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
d) Μην κακομεταχειρίζεστε το καλώδιο για να μεταφέρετε το ηλεκτρικό εργαλείο ή να το κρεμάτε ή για να αφαιρείτε το φις από την πρίζα. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές ή κινούμενα μέρη της συσκευής. Τα καλώδια που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε ανοικτό χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης τα οποία είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια ατόμων

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος της συσκευής μπορεί να προκαλέσει τραυματισμούς.

e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια σας μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

g) Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρρόφησης και συλλογής της σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη. h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4. Χρήση και μεταχείριση του ηλεκτρικού εργα- λείου

a) Μην υπερφορτώνετε τη συσκευή. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα.

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε αν τα κινητά μέρη λειτουργούν άψογα χωρίς να κολλούν, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα- θαρά. Τα προσεκτικά φροντισμένα εργαλεία κοπής με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να κα- θοδηγηθούν.
g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα εργαλεία εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5. Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο διασφαλίζετε ότι δεν θα διακυβευτεί η ασφάλεια του ηλεκτρικού εργαλείου.

Υποδείξεις ασφαλείας για δράπανα

a) Το δράπανο πρέπει να στερεωθεί καλά. Ένα δράπανο που δεν έχει στερεωθεί σωστά μπορεί να κινηθεί ή να ανατραπεί και αυτό μπορεί να προκαλέσει τραυματισμούς.
b) Το αντικείμενο εργασίας πρέπει να έχει συσφιχτεί ή στερεωθεί σε επαφή με το υπόθεμα αντικειμένου εργασίας. Μην πραγματοποιείτε διάτρηση σε αντικείμενα εργασίας τα οποία είναι πολύ μικρά για ασφαλή στερέωση με σύσφιξη. Η συγκράτηση του αντικειμένου εργασίας με το χέρι μπορεί να είναι αιτία τραυματισμών.
c) Μη φοράτε γάντια. Τα γάντια μπορούν να πια- στούν σε περιστρεφόμενα μέρη ή σε ροκανίδια διάτρησης και έτσι να επιφέρουν τραυματισμούς.
d) Κρατάτε τα χέρια σας μακριά από την περιοχή διάτρησης, όταν είναι σε κίνηση το ηλεκτρικό εργαλείο. Η επαφή με περιστρεφόμενα μέρη ή με ροκανίδια διάτρησης μπορεί να επιφέρει τραυματισμούς.

e) Το τρυπάνι πρέπει να περιστρέφεται πριν το φέρετε σε επαφή με το αντικείμενο εργασίας. Διαφορετικά, μπορεί το τρυπάνι να μαγκώσει στο αντικείμενο εργασίας και έτσι να προκαλέσει μη αναμενόμενη κίνηση του αντικειμένου εργασίας και επακόλουθους τραυματισμούς.
f) Σε περίπτωση που το τρυπάνι μπλοκάρει, μην το πιέσετε πιο κάτω και απενεργοποιήστε το ηλεκτρικό εργαλείο. Διερευνήστε και εξαλείψτε την αιτία για το μπλοκάρισμα. Το μπλοκάρισμα μπορεί να επιφέρει μη αναμενόμενη κίνηση του αντικειμένου εργασίας και επακόλουθους τραυματισμούς.
g) Αποφεύγετε τη δημιουργία ροκανιδιών διά- τρησης μεγάλου μήκους με το να διακόπτετε τακτικά την πίεση προς τα κάτω. Τα αιχμηρά μεταλλικά ροκανίδια μπορούν να πιαστούν και να επιφέρουν τραυματισμούς.
h) Ποτέ μην απομακρύνετε ροκανίδια διάτρησης από την περιοχή διάτρησης, όταν είναι σε κίνηση το ηλεκτρικό εργαλείο. Για την απομάκρυνση ροκανιδιών, κινείτε το τρυπάνι μακριά από το αντικείμενο εργασίας, απενεργοποιείτε το ηλεκτρικό εργαλείο και περιμένετε να ακινητοποιθεί το τρυπάνι. Χρησιμοποιείτε βοηθητικά μέσα όπως μια βούρτσα ή ένα γάντζο, για να απομακρύνετε τα ροκανίδια. Η επαφή με περιστρεφόμενα μέρη ή με ροκανίδια διάτρησης μπορεί να επιφέρει τραυματισμούς.
i) Ο επιτρεπόμενος αριθμός στροφών των εργα- λείων εργασίας με ονομαστικό αριθμό στρο- φών πρέπει να είναι τουλάχιστον ίσος με τον μέγιστο αριθμό στροφών που αναφέρεται πάνω στο ηλεκτρικό εργαλείο. Ένα αξεσουάρ που περιστρέφεται ταχύτερα από το επιτρεπόμε- νο μπορεί να κομματιστεί και να εκτοξευτεί.

Προσοχή: Ακτινοβολία λέιζερ Μην κοιτάζετε μέσα στην ακτίνα Κλάση λέιζερ 2

Προστατεύετε τον εαυτό σας και το περιβάλλον λαμβάνοντας μέτρα προφύλαξης από κινδύνους ατυχημάτων!

- Μην κοιτάζετε απευθείας με απροστάτευτα μάτια μέσα στην ακτίνα λέιζερ.

• Ποτέ μην κοιτάζετε απευθείας μέσα στη διαδρομή της ακτίνας.
• Μην κατευθύνετε ποτέ την ακτίνα λέιζερ σε ανακλαστικές επιφάνειες και σε άτομα ή ζώα. Ακόμα και μια ακτίνα λέιζερ χαμηλής ισχύος μπορεί να προξενήσει ζημιές στο μάτι.
  • Προφύλαξη - αν ακολουθείτε μεθόδους εργασίας διαφορετικές από αυτές που αναφέρονται εδώ, αυτό μπορεί να επιφέρει επικίνδυνη έκθεση σε ακτινοβολία.
• Ποτέ μην ανοίξετε τη μονάδα λέιζερ. Θα μπορούσε να προκύψει μη αναμενόμενη έκθεση σε ακτινοβολία.
  • Το λέιζερ δεν επιτρέπεται να αντικατασταθεί με μονάδα λέιζερ άλλου τύπου.
• Επισκευές στο λέίζερ επιτρέπεται να πραγματοποι- ούνται μόνο από τον κατασκευαστή του λέίζερ ή από εξουσιοδοτημένο αντιπρόσωπο.
• Σχετικά με τη σήμανση και τα σημεία τοποθέτησης των προειδοποιητικών αυτοκόλλητων, βλ. Εικ. 8 και 9.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

Υπολειπόμενοι κίνδυνοι

Ακόμα και αν χειρίζεστε αυτό το ηλεκτρικό εργα- λείο όπως προβλέπεται, παραμένουν πάντα υπο- λειπόμενοι κίνδυνοι. Μπορεί να προκύψουν οι εξής κίνδυνοι σε σχέση με τη μέθοδο κατασκευής και την έκδοση αυτού του ηλεκτρικού εργαλείου:

• Βλάβες των πνευμόνων, εάν δεν χρησιμοποιείται κατάλληλη μάσκα προστασίας από σκόνη.
• Βλάβες της ακοής, αν δεν χρησιμοποιείται κατάλληλη προστασία ακοής.
• Βλάβες της υγείας, από τους κραδασμούς στο σύστημα χεριού-βραχίονα, σε περίπτωση που η συσκευή χρησιμοποιείται για παρατεταμένο χρονικό διάστημα ή αν δεν τυγχάνει σωστής μεταχείρισης και συντήρησης.

6. Τεχνικά χαρακτηριστικά

Μοτέρ εναλλασσόμενου ρεύματος	220 - 240 V~ 50 Hz
Ονομαστική ισχύς S1 710 Watt
Τρόπος λειτουργίας S2 5 λεπτά* 900 W

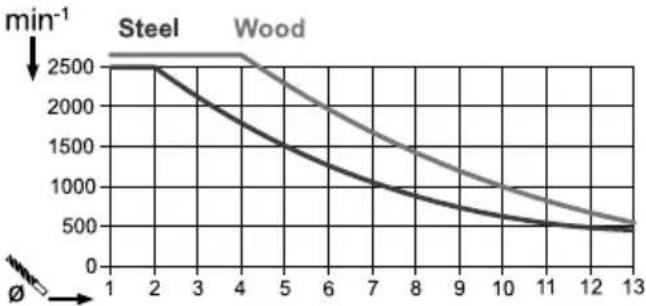

Αριθμός στροφών χωρίς φορτίο n_o	500 - 2600 min ^-1
Εύρος σύσφιξης τσοκ 1,5 - 13 mm
Διαδρομή διάτρησης, μέγ. 70 mm
Διαστάσεις πλάκας βάσης 320 x 305 mm
Απόσταση τσοκ έως πλάκα βάσης	280 mm
Βάρος περ. 8,3 kg
Κατηγορία προστασίας	II / ☐
Κλάση λέιζερ 2
Μήκος κύματος λέιζερ 650 nm
Ισχύς λέιζερ < 1 mW

Με την επιφύλαξη τεχνικών τροποποιήσεων!

* Μετά τη συνεχή λειτουργία 5 λεπτών υπάρχει διάλειμμα ανάπαυσης, έως ότου η θερμοκρασία της συσκευής αποκλίνει λιγότερο από 2 Κ (2° C) από τη θερμοκρασία του χώρου.

Το αντικείμενο εργασίας πρέπει να έχει τουλάχιστον ύψος 3 mm και πλάτος 45 mm. Προσέχετε το αντικείμενο εργασίας να στερεώνεται πάντα με τη διάταξη σύσφιξης.

Θόρυβος

Οι τιμές θορύβου μετρήθηκαν βάσει του προτύπου EN 62841.

Στάθμη ηχητικής πίεσης L_pA	89,6 dB
Αβεβαιότητα K_pA	3 dB
Στάθμη ηχητικής ισχύος L_WA	102,6 dB
Αβεβαιότητα K_WA	3 dB

Φοράτε προστασία ακοής.

Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.

Οι αναφερόμενες τιμές εκπομπών θορύβου έχουν μετρηθεί σύμφωνα με μια πρότυπη διαδικασία εξέτασης και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο.

Οι αναφερόμενες τιμές εκπομπών θορύβου μπορούν να χρησιμοποιηθούν και για μια προσωρινή αξιολόγηση της καταπόνησης.

Προειδοποίηση:

- Κατά τη χρήση του ηλεκτρικού εργαλείου στην πράξη, οι τιμές εκπομπών θορύβου μπορεί να αποκλίνουν από την αναφερόμενη τιμή, ανάλογα με τον τρόπο και μέθοδο χρήσης του ηλεκτρικού εργαλείου, και ιδιαιτέρως, τον τρόπο επεξεργασίας του αντικειμένου εργασίας.

• Προσπαθείτε να διατηρείτε όσο το δυνατόν μικρότερη την καταπόνηση. Παράδειγμα μέτρου: ο περιορισμός του χρόνου εργασίας. Για την εκτίμηση της καταπόνησης πρέπει να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας (για παράδειγμα, τα χρονικά διαστήματα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι ενεργοποιημένο αλλά λειτουργεί χωρίς φορτίο).

7. Πριν από τη θέση σε λειτουργία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε τα υλικά συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

ΠΡΟΣΟΧΗ

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δικτύ- ου τροφοδοσίας.

• Ελέγξτε τη συσκευή για ζημίες κατά τη μεταφορά. Αναφέρετε τυχόν ζημίες άμεσα στη μεταφορική εταιρεία που παρέδωσε το ηλεκτρικό εργαλείο.
• Πρέπει να αποφεύγετε τα μεγάλου μήκους καλώδια τροφοδοσίας (καλώδια επέκτασης).
• Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο σε χώρο με υγρασία ή νερό.

• Το ηλεκτρικό εργαλείο επιτρέπεται να χρησιμοποιείται μόνο σε κατάλληλους χώρους (καλά αεριζόμενους).

8. Συναρμολόγηση

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

Δ Πριν συνδέσετε τη συσκευή στο δίκτυο ρεύματος, βεβαιωθείτε ότι τα στοιχεία πάνω στην πινακίδα τύπου συμφωνούν με τα δεδομένα δικτύου ρεύματος της σύνδεσης.

Δ Προειδοποίηση! Αποσυνδέετε πάντα το φις ρευματοληψίας από την πρίζα, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή.

8.1 Εγκατάσταση πλάκας βάσης και κολόνας (Εικ. 2)

1. Περάστε τον ταχυσφιγκτήρα (2) πάνω στην κολόνα (3).
2. Εισάγετε την κολόνα (3) στην πλάκα βάσης (1) έτσι ώστε ο πείρος-οδηγός στο κάτω άκρο της κολόνας (3) να εισαχθεί μέσα στην αυλάκωση της υποδοχής της πλάκας βάσης (1).
3. Σφίξτε τις προεγκατεστημένες βίδες στερέωσης (Α) που βρίσκονται στην πίσω πλευρά της πλάκας βάσης (1) χρησιμοποιώντας το κλειδί Άλεν (L).

8.2 Εγκατάσταση του παράλληλου αναστολέα (Εικ. 3)

1. Εισάγετε τον παράλληλο αναστολέα (16) στις αυ- λακώσεις της πλάκας βάσης (1).
2. Προσέξτε ώστε οι γλωσσίδες κάτω από τις βίδες τύπου πεταλούδας (15) για τον παράλληλο αναστολέα να ευθυγραμμίζονται μέσα στις αυλακώσεις.
3. Φέρτε τον παράλληλο αναστολέα (16) στην επιθυμητή θέση και σφίξτε τις βίδες τύπου πεταλούδας (15) για τον παράλληλο αναστολέα.

8.3 Εγκατάσταση του προστατευτικού του τσοκ (Εικ. 2)

1. Εισάγετε το προστατευτικό του τσοκ (13) στις ειδικές προβλεπόμενες οπές διάτρησης στον σκελετό.
2. Ασφαλίστε το προστατευτικό του τσοκ (13) σφίγ- γοντας τις βίδες (C) με το χέρι.

8.4 Εγκατάσταση της λαβής (Εικ. 2)

1. Αφαιρέστε την προεγκαταστημένη βίδα στερέωσης (Β).
2. Σπρώξτε το χιτώνιο απόστασης (Κ) και τη λαβή (8) πάνω στην υποδοχή (D) όπως δείχνει η Εικ. 2.
3. Σφίξτε τη βίδα στερέωσης (Β).

8.5 Εγκατάσταση του μοχλού σύσφιξης για τον αναστολέα βάθους (Εικ. 2)

Εγκαταστήστε τον μοχλό σύσφιξης για τον αναστολέα βάθους (6) όπως δείχνει η Εικ. 2.

8.6 Εγκατάσταση πάνω σε μια επιφάνεια εργασίας (Εικ. 3)

Στερεώστε τη συσκευή πάνω στην επιφάνεια εργασίας βιδώνοντας την πλάκα βάσης (1) πάνω στην επιφάνεια εργασίας.

9. Χειρισμός

9.1 Χειρισμός της οθόνης (Εικ. 4)

• Ενεργοποίηση/ απενεργοποίηση της οθόνης:

Πατήστε παρατεταμένα (2-3 δευτ.) το πλήκτρο (12.4.) έως ότου ενεργοποιηθεί ή απενεργοποιηθεί η οθόνη (9).

• Ρύθμιση του αριθμού στροφών:
- Πατήστε το πλήκτρο (+) για να αυξήσετε τον αριθμό στροφών (12.1).
- Πατήστε το πλήκτρο Ⓑ για να μειώσετε τον αριθμό στροφών (12.2).
- Ενεργοποίηση/ απενεργοποίηση του λέιζερ σταυρού:

Με πάτημα του πλήκτρου (12.3) μπορείτε να ενεργοποιήσετε ή απενεργοποιήσετε το λέίζερ σταυρού.

9.2 Ρύθμιση ύψους (Εικ. 1)

Η θέση της κεφαλής του εργαλείου μπορεί να ρυθμιστεί ανάλογα με το ύψος του αντικειμένου εργασίας ή του μήκους του τρυπανιού.

1. Συγκρατήστε τη λαβή (8).
2. Ανοίξτε τον μοχλό σύσφιξης για τη ρύθμιση ύψους (5).
3. Καθορίστε τη θέση της κεφαλής μηχανήματος μέσω της λαβής (8).
4. Ασφαλίστε τη θέση της κεφαλής του εργαλείου με τον μοχλό σύσφιξης για τη ρύθμιση ύψους (5).

Προσοχή! Στην κατώτατη θέση της κεφαλής του εργαλείου, πρέπει να προσέχετε ώστε αυτή να μην κινηθεί πέρα από τη σήμανση.

Ασφαλίστε την κεφαλή του μηχανήματος σε αυτή τη θέση με τον μοχλό σύσφιξης για τη ρύθμιση ύψους (5). Διαφορετικά θα μπορούσαν να προκύψουν ζημιές στον οδηγό.

9.3 Ρύθμιση του βάθους διάτρησης (Εικ. 1, 11)

Με τον αναστολέα βάθους (7) μπορεί να καθοριστεί το βάθος διάτρησης.

1. Ανοίξτε τον μοχλό σύσφιξης στον αναστολέα βά- θους (6).
2. Διενεργήστε μια δοκιμαστική διάτρηση. Μόλις επιτευχθεί το επιθυμητό βάθος, σφίξτε πάλι τον μοχλό σύσφιξης για τον αναστολέα βάθους (6).
3. Ο αναστολέας βάθους (7) είναι τώρα σταθεροποι- ημένος στο επιθυμητό βάθος διάτρησης.
4. Τέλος, ελέγξτε τη θέση του αναστολέα βάθους. Εφόσον απαιτείται, λασκάρετε τον δείκτη (18) με σταυροκατσάβιδο, τοποθετήστε τον στη θέση 0° της κλίμακας (20) και σφίξτε ξανά τη βίδα συγκράτησης (19).

9.4 Τοποθέτηση/ αφαίρεση εργαλείου εργασίας (Εικ. 4, 7)

Προφύλαξη! Μην αφήσετε το κλειδί τσοκ τοποθε- τημένο. Κίνδυνος τραυματισμού από εκτόξευση του κλειδιού τσοκ.

9.4.1 Σύσφιξη

1. Γυρίστε προς τα πάνω το προστατευτικό του τσοκ (13).
2. Εισάγετε το κλειδί τσοκ (G).
3. Περιστρέψτε το κλειδί τσοκ (G) αριστερόστροφα, για να ανοίξετε το χιτώνιο σύσφιξης (E).
4. Εισάγετε το εργαλείο εργασίας (F).
5. Συγκρατήστε το εργαλείο εργασίας (F).
6. Περιστρέψτε το κλειδί τσοκ (G) δεξιόστροφα, για να κλείσετε το χιτώνιο σύσφιξης (E) και να ασφαλίσετε το εργαλείο εργασίας.
7. Ελέγξτε το εργαλείο εργασίας (F) για σταθερή έδραση.
8. Αφαιρέστε πάλι το κλειδί τσοκ (G).

9.4.2 Αποσύσφιξη

1. Γυρίστε προς τα πάνω το προστατευτικό του τσοκ (13).
2. Εισάγετε το κλειδί τσοκ (G).
3. Περιστρέψτε το κλειδί τσοκ (G) αριστερόστροφα ώστε να μπορεί να αφαιρεθεί το εργαλείο εργασίας (F).
4. Αφαιρέστε πάλι το κλειδί τσοκ (G).

9.5 Ευθυγράμμιση του αντικειμένου εργασίας

1. Ενεργοποιήστε το λέίζερ σταυρού από τον διακό- πτη ενεργοποίησης/ απενεργοποίησης (12,3).
2. Το σημείο τομής των δύο γραμμών λέιζερ σας δεί- χνει ακριβώς το κέντρο του τρυπανιού.
3. Ευθυγραμμίστε το σημάδι σας πάνω στο αντικεί- μενο εργασίας με τον σταυρό του λέιζερ.

9.6 Σύσφιξη του αντικειμένου εργασίας (Εικ. 6)

Το προς επεξεργασία αντικείμενο εργασίας πρέπει να μπορεί να συσφιχτεί με ασφάλεια. Μην επεξεργάζεστε αντικείμενα εργασίας τα οποία δεν μπορούν να συσφιχτούν.

Η εγκοπή του ταχυσφιγκτήρα πρέπει να είναι ευθυγραμμισμένη στο κέντρο της οπής διάτρησης. Διαφορετικά μπορεί το τρυπάνι ή το τσοκ να μπλοκαριστεί από τον ταχυσφιγκτήρα.

1. Ρυθμίστε τη θέση του αντικειμένου εργασίας με τη βοήθεια του λέιζερ σταυρού.
2. Ξεβιδώστε τη βίδα ταχείας σύσφιξης (17).
3. Αφήστε τον ταχυσφιγκτήρα (2) να βρίσκεται πάνω στο αντικείμενο εργασίας.
4. Περιστρέψτε τη βίδα ταχείας σύσφιξης (17) δεξιόστροφα, για να συσφίξετε το αντικείμενο εργασίας.
5. Για το λασκάρισμα του ταχυσφιγκτήρα (2) περιστρέψτε τη βίδα ταχείας σύσφιξης (17) αριστερόστροφα.

9.7 Σύσφιξη μεγάλων αντικειμένων εργασίας (Εικ. 6)

Για τα μεγάλα αντικείμενα εργασίας να χρησιμοποιείτε τον παράλληλο αναστολέα (16):

1. Λασκάρετε τις βίδες τύπου πεταλούδας (15) για τον παράλληλο αναστολέα και εισάγετε τον παράλληλο αναστολέα (16) στις αυλακώσεις της πλάκας βάσης.
2. Σφίξτε τις βίδες τύπου πεταλούδας (15) για τον παράλληλο αναστολέα.
3. Ευθυγραμμίστε το αντικείμενο εργασίας σε επαφή με τον παράλληλο αναστολέα (16) και συσφίξτε το με τον ταχυσφιγκτήρα (2).

Προειδοποίηση! Σε περίπτωση αντικειμένων εργασίας τα οποία είναι πλατύτερα ή μακρύτερα από την πάνω πλευρά της βάσης, προσέχετε να παρέχετε κατάλληλο στήριγμα, π.χ. με χρήση πλαισίων βάσης ή ειδικών καβαλέτων κοπής.

Τα αντικείμενα εργασίας που είναι μακρύτερα ή πλατύτερα από την πλάκα βάσης του επιτραπτέζιου δραπάνου, μπορούν να ανατραπούν αν δεν στηρίζονται σταθερά. Αν ανατραπεί το αντικείμενο εργασίας, μπορεί να προξενήσει ζημιά στο προστατευτικό του τσοκ ή στο εργαλείο κοπής.

9.8 Ρύθμιση του αριθμού στροφών (Εικ. 4)

Πρέπει να ρυθμιστεί ο σωστός αριθμός στροφών ανά- λογα με το προς επεξεργασία αντικείμενο εργασίας και σύμφωνα με τη διάμετρο του εργαλείου κοπής.

9.8.1 Ηλεκτρονική ρύθμιση του αριθμού στροφών

Με το σύστημα ηλεκτρονικής ρύθμισης του αριθμού στροφών μπορείτε να ρυθμίσετε τον αριθμό στροφών:

Ρυθμίστε τον αριθμό στροφών με τη βοήθεια του ρυθμιστή αριθμού στροφών (12.1/12.2).

Μπορείτε να διαβάσετε τον τρέχοντα αριθμό στροφών στην οθόνη ενδείξεων (9).

9.9 Ενεργοποίηση / απενεργοποίηση (Εικ. 1)

⚠️ Προσέχετε ώστε πριν την ενεργοποίηση, να έχει γυριστεί προς τα κάτω το προστατευτικό του τσοκ (13).

Ενεργοποίηση: Πατήστε τον διακόπτη ενεργοποίησης (11) για να θέσετε σε λειτουργία τη συσκευή.

Απενεργοποίηση: Πατήστε τον διακόπτη απενεργοποίησης (10) για να απενεργοποιήσετε τη συσκευή.

Δ Προσοχή: Ο αριθμός στροφών που έχει ρυθμιστεί κατά τη διάρκεια μιας διαδικασίας διάτρησης αποθηκεύεται και παραμένει ρυθμισμένος μέχρι να τροποποιηθεί ή μέχρι να αποσυνδεθεί το ηλεκτρικό εργαλείο από το δίκτυο ρεύματος. Μετά από νέα σύνδεση στην τροφοδοσία τάσης, το ηλεκτρικό εργαλείο αρχίζει να λειτουργεί με έναν προρρυθμισμένο αριθμό στροφών 1500 min ^-1 .

9.10 Διαδικασία διάτρησης (Εικ. 1)

1. Ευθυγραμμίστε το αντικείμενο εργασίας και σφίξτε το καλά όπως περιγράφεται στο σημείο 9.5.

2. Θέστε σε λειτουργία τη συσκευή και ρυθμίστε τον αριθμό στροφών, όπως περιγράφηκε στο σημείο 9.7.

3. Πια τη διάτρηση κινήστε τη λαβή (8) με ομοιόμορφο ρυθμό προώθησης, έως ότου επιτευχθεί το επιθυμητό βάθος διάτρησης. Κατά τη διάτρηση μετάλλων, διακόπτετε για λίγο την προώθηση για να σπάζει το ροκανίδι.

4. Μετά την επίτευξη του βάθους διάτρησης, επα- ναφέρετε τη λαβή (8) πάλι στην αρχική θέση της.
5. Απενεργοποιήστε τη συσκευή.

10. Μεταφορά

Για τη μεταφορά, κρατάτε το ηλεκτρικό εργαλείο από την πλάκα βάσης (1).

11. Καθαρισμός και συντήρηση

⚠ Προειδοποίηση! Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυνδέετε το φις ρευματοληψίας από την πρίζα!

11.1 Γενικά μέτρα συντήρησης

Σκουπίζετε περιστασιακά με ένα πανί πριονίδια και σκόνη από το μηχάνημα. Λαδώνετε μία φορά τον μήνα τα περιστρεφόμενα μέρη για επιμήκυνση της διάρκειας ζωής του εργαλείου. Μη λαδώνετε τον κινητήρα. Για τον καθαρισμό των πλαστικών, μη χρησιμοποιείτε καυστικά υλικά.

⚠️ Αναθέτετε τις εργασίες που δεν περιγράφονται στις παρούσες οδηγίες χρήσης σε ένα εξειδικευμένο συνεργείο. Χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Πριν από κάθε εργασία συντήρησης και καθαρισμού, αφήνετε τη συσκευή να κρυώσει. ⚠️ Υπάρχει κίνδυνος εγκαυμάτων!

Πριν από κάθε χρήση, ελέγχετε τη συσκευή για εμφανείς ελλείψεις όπως εξαρτήματα που είναι αποσυνδεδεμένα, φθαρμένα ή που έχουν υποστεί ζημιά, για σωστή έδραση των βιδών ή άλλων εξαρτημάτων. Αντικαθιστάτε τα εξαρτήματα που έχουν υποστεί ζημιά.

11.2 Καθαρισμός

Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά. Οι χημικές ουσίες μπορεί να προσβάλουν τα πλαστικά μέρη της συσκευής. Ποτέ μην καθαρίσετε τη συσκευή κάτω από τρεχούμενο νερό.

- Καθαρίζετε σχολαστικά τη συσκευή μετά από κάθε χρήση.

• Καθαρίζετε τα ανοίγματα αερισμού και την επιφάνεια της συσκευής με μια μαλακή βούρτσα, ένα πινέλο ή ένα πανί.
• Απομακρύνετε ροκανίδια, σκόνη και ακαθαρσί- ες χρησιμοποιώντας αν χρειάζεται μια ηλεκτρική σκούπα.
  • Λιπαίνετε τακτικά τα κινητά μέρη.

11.3 Συντήρηση

Επιθεώρηση ψηκτρών (Εικ. 10)

Ελέγχετε τις ψήκτρες σε ένα καινούργιο μηχάνημα μετά τις πρώτες 50 ώρες λειτουργίας ή όταν τοποθετούνται καινούργιες ψήκτρες. Μετά τον πρώτο έλεγχο, ελέγχετε κάθε 10 ώρες λειτουργίας.

Εάν το καρβουνάκι έχει φθαρεί και έχει φτάσει σε μήκος 6 mm, εάν έχει καεί ή έχει υποστεί ζημιά το ελατήριο ή το σύρμα, πρέπει να αντικαταστήσετε και τις δύο ψήκτρες. Εάν οι ψήκτρες θεωρηθούν μετά την αφαίρεση ικανές για χρήση, μπορείτε να τις επανατοποθετήσετε.

Για τη συντήρηση των ψηκτρών άνθρακα ξεβιδώστε τις τέσσερις σταυρόβιδες (Μ) της θυρίδας επιθεώρησης (όπως απεικονίζεται στην εικόνα 10) περιστρέφοντας αριστερόστροφα και ανυψώστε τη θυρίδα επιθεώρησης.

Αφαιρέστε στη συνέχεια τις ψήκτρες άνθρακα.

Εισάγετε πάλι τις ψήκτρες άνθρακα με αντίστροφή σειρά ενεργειών.

11.4 Αντικατάσταση του τσοκ (Εικ. 4/10)

⚠️ Προειδοποίηση! Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

Απαιτούμενο εργαλείο (δεν περιλαμβάνεται στο πα- ραδοτέο υλικό): 1x γερμανικό κλειδί 27 mm

• Αφαιρέστε το εργαλείο εργασίας όπως περιγράφε- ται στο σημείο 9.3.2.
• Σφίξτε καλά το χιτώνιο σύσφιξης (Ε) περιστρέφοντας δεξιόστροφα το κλειδί τσοκ.
• Συγκρατήστε το τσοκ με το ένα χέρι ενώ με το γερμανικό κλειδί (27 mm) κινείτε προς τα κάτω το παξιμάδι (Η) περιστρέφοντάς το δεξιόστροφα.
• Αφού το τσοκ έχει λασκαριστεί από την έδρα του άξονα, μπορείτε πλέον να το αφαιρέσετε.
• Στερεώστε το νέο τσοκ ακολουθήστε την αντίστροφη σειρά ενεργειών.

Για την αντικατάσταση του τσοκ πρέπει να χρησιμο- ποιείτε μόνο τα τσοκ που επιτρέπει ο κατασκευαστής του εργαλείου.

Αριθμός παραγγελίας: 390 6814 001

11.5 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: Ψήκτρες άνθρακα, τρυπάνι

* δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου

12. Αποθήκευση

Αποθηκεύετε τη συσκευή και τα αξεσουάρ της σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 και 30 °C.

Φυλάτε το ηλεκτρικό εργαλείο στη γνήσια συσκευασία. Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή υγρασία.

Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ηλεκτρικό εργαλείο.

13. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

13.1 Σημαντικές υποδείξεις

Σε περίπτωση υπερφόρτωσης του κινητήρα, διακό- πτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπορεί να ενεργοποιηθεί πάλι.

13.2 Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

- σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

- σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

- ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.

• ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπτεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό "H05VV-F".

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Αν απαιτείται αντικατάσταση του καλωδίου σύνδεσης, τότε αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από τον εκπρόσωπό του, για την αποφυγή έκθεσης σε κινδύνους.

13.3 Μοτέρ εναλλασσόμενου ρεύματος

- Η τάση δικτύου ρεύματος πρέπει να είναι 220 - 240 V\~50 Hz.

• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα

- Στοιχεία της πινακίδας τύπου του κινητήρα

Τρόπος σύνδεσης Χ

Αν υποστεί ζημιά το καλώδιο ρεύματος αυτής της συ- σκευής, αυτό πρέπει να αντικατασταθεί από ειδικό κα- λώδιο σύνδεσης το οποίο είναι διαθέσιμο από τον κα- τασκευαστή ή από κέντρο εξυπηρέτησης πελατών του.

14. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

- Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

- Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

15. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Η συσκευή δεν ξεκινά	Βλάβη σε κινητήρα, καλώδιο ή φις, πέφτει η ασφάλεια ρεύματος του κτιρίου	Ελέγξτε πρίζα, καλώδιο ρεύματος, καλώδιο, φις ρευματοληψίας και αν χρειάζεται, αναθέστε την επισκευή σε ηλεκτρολόγο. Ελέγξτε την ασφάλεια ρεύματος του κτιρίου
	Βλάβη διακόπτη ενεργοποίησης/ απενεργοποίησης (11/10)	Επισκευή από το τμήμα εξυπηρέτησης πελατών
	Βλάβη του κινητήρα	Επισκευή από το τμήμα εξυπηρέτησης πελατών
Έντονοι κραδασμοί	Δεν έχει στερεωθεί η πλάκα βάσης (1)	Ασφαλίστε το μηχάνημα πάνω σε πάγκο εργασίας κλπ.
	Το εργαλείο εργασίας δεν έχει τοποθετηθεί κεντραρισμένο στο τσοκ	Ελέγξτε το εργαλείο μέσα στο τσοκ (14)
Ο κινητήρας υπερθερμαίνεται ελαφρά	Υπερφόρτωση του κινητήρα, ανεπαρκής ψύξη του κινητήρα	Αποτρέπετε την υπερφόρτωση του κινητήρα κατά τη διάτρηση, αφαιρείτε τη σκόνη από το κινητήρα ώστε να εξασφαλίζετε τη βέλτιστη ψύξη του κινητήρα
Ο κινητήρας παράγει πολύ θόρυβο	Ζημιές στις περιελίξεις, βλάβη στον κινητήρα	Έλεγχος από το τμήμα εξυπηρέτησης πελατών

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
