DP55 - Vŕtačka SCHEPPACH - Bezplatný návod na obsluhu

Typ produktu	Stolová stĺpová vŕtačka
Značka	Scheppach
Model	DP55
Menovitý výkon (S1)	710 W
Maximálny výkon (S2 5 min)	900 W
Napájacie napätie	220-240 V ~ 50 Hz
Otáčky naprázdno	500 - 2600 min⁻¹
Upínací rozsah skľučovadla	1,5 - 13 mm
Maximálna hĺbka vŕtania	70 mm
Rozmery základnej dosky	320 x 305 mm
Vzdialenosť skľučovadla od dosky	280 mm
Hmotnosť	8,3 kg
Trieda ochrany	II (dvojitá izolácia)
Trieda lasera	2 (vlnová dĺžka 650 nm, < 1 mW)
Hladina akustického tlaku	89,6 dB(A) (neistota 3 dB)
Hladina akustického výkonu	102,6 dB(A) (neistota 3 dB)
Elektronické nastavenie otáčok	Áno, tlačidlami + a -
Krížový laser	Áno, so samostatným vypínačom
Digitálny displej	Áno (otáčky, zap./vyp.)
Doraz hĺbky	Áno, nastaviteľný s blokovacou pákou
Rýchloupínacie zariadenie	Áno, na obrobok
Paralelný doraz	Áno, nastaviteľný
Obrábateľné materiály	Kov, drevo, plast, obkladačky
Údržba	Pravidelné čistenie, mazanie pohyblivých častí, kontrola uhlíkov
Záruka	Zákonná, chybné diely vymenené bezplatne

Často kladené otázky - DP55 SCHEPPACH

Ako nastaviť otáčky vŕtačky Scheppach DP55?

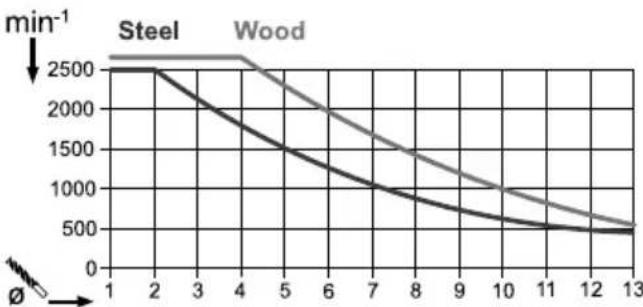

Použite tlačidlá + (12.1) a - (12.2) na riadiacej jednotke na zvýšenie alebo zníženie otáčok. Zvolené otáčky sa zobrazia na displeji (9). Rozsah 500 až 2600 ot./min.

Ako použiť krížový laser na umiestnenie obrobku?

Stlačte tlačidlo 12.3 na zapnutie lasera. Priesečník dvoch lúčov označuje stred vŕtania. Umiestnite svoju značku na toto miesto.

Ako nastaviť hĺbku vŕtania?

Uvoľnite blokovaciu páku (6), vykonajte skúšobné vŕtanie do požadovanej hĺbky, potom páku znova utiahnite. Doraz (7) je potom zablokovaný v tejto hĺbke.

Aký je upínací rozsah skľučovadla?

Skľučovadlo prijíma vrtáky s priemerom 1,5 až 13 mm.

Ako upnúť vrták do skľučovadla?

Otvorte ochranu skľučovadla, vložte kľúč na skľučovadlo, otáčajte proti smeru hodinových ručičiek na otvorenie puzdra, vložte vrták, potom otáčajte kľúčom v smere hodinových ručičiek na utiahnutie. Pred spustením kľúč vyberte.

Aký maximálny výkon môže vŕtačka poskytnúť?

V režime S1 (nepretržitý): 710 W. V režime S2 (5 min): 900 W. Po 5 minútach používania na plný výkon nechajte vychladnúť, kým teplota neklesne na 2 °C od okolia.

Ako upevniť veľké obrobky na stôl?

Použite paralelný doraz (16) zasunutím do drážok základnej dosky a utiahnutím krídlovými skrutkami. Umiestnite obrobok proti dorazu a použite rýchloupínacie zariadenie (2) na jeho zablokovanie.

Aké sú základné bezpečnostné pokyny?

Vždy noste ochranné okuliare, ochranu sluchu a protiprachovú masku. Nenoste rukavice, zviažte si dlhé vlasy. Uistite sa, že obrobok je dobre upevnený. Pred akýmkoľvek nastavovaním alebo údržbou odpojte zástrčku.

Ako udržiavať vŕtačku na predĺženie jej životnosti?

Po každom použití očistite triesky a prach kefou alebo vysávačom. Raz za mesiac namažte pohyblivé časti. Každých 50 hodín skontrolujte uhlíky a vymeňte ich, ak sú opotrebované na 6 mm.

Čo robiť, ak vŕtačka neštartuje?

Skontrolujte zásuvku, napájací kábel a istič. Ak je motor, kábel alebo vypínač chybný, nechajte ho opraviť kvalifikovaným elektrikárom alebo servisom.

NÁVOD NA OBSLUHU DP55 SCHEPPACH

Hladina akustického tlaku L_pA	89,6 dB
Kolísavost K_pA	3 dB
Hladina akustického výkonu L_WA	102,6 dB
Kolísavost K_WA	3 dB

Vysvetlenie symbolov na prístroji

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.

	Varovanie! Pri nedodržaní je možné nebezpečenstvo ohrozenia života, nebezpečenstvo poranenia alebo poškodenie nástroja!
	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozor-nenia a dodržiavajte ich!
	Noste ochranné okuliare!
	Noste ochranu sluchu!
	Pri tvorbe prachu noste ochranu dýchania!
	Nenosit' voľné dlhé vlasy. Používajte sieť ku na vlasy.
	Nenoste rukavice.
	Trieda ochrany II (dvojitá izolácia)
	Pozor! Laserové žiarenie
	Výrobok zodpovedá platným európskym smerniciam.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah:

Strana:

1. Úvod.... 112
2. Popis prístroja (obr. 1-6, 11, 12).... 112
3. Rozsah dodávky 112
4. Použitie v súlade s určením.... 113
5. Bezpečnostné upozornenia.... 113
6. Technické údaje.... 115
7. Pred uvedením do prevádzky.... 116
8. Montáž 116
9. Obsluha.... 117
10. Preprava.... 118
11. Čistenie a údržba.... 118
12. Skladovanie 119
13. Elektrická prípojka 119
14. Likvidácia a opätovné zhodnotenie 120
15. Odstraňovanie porúch 121
16. Vyhlásenie o zhode 314

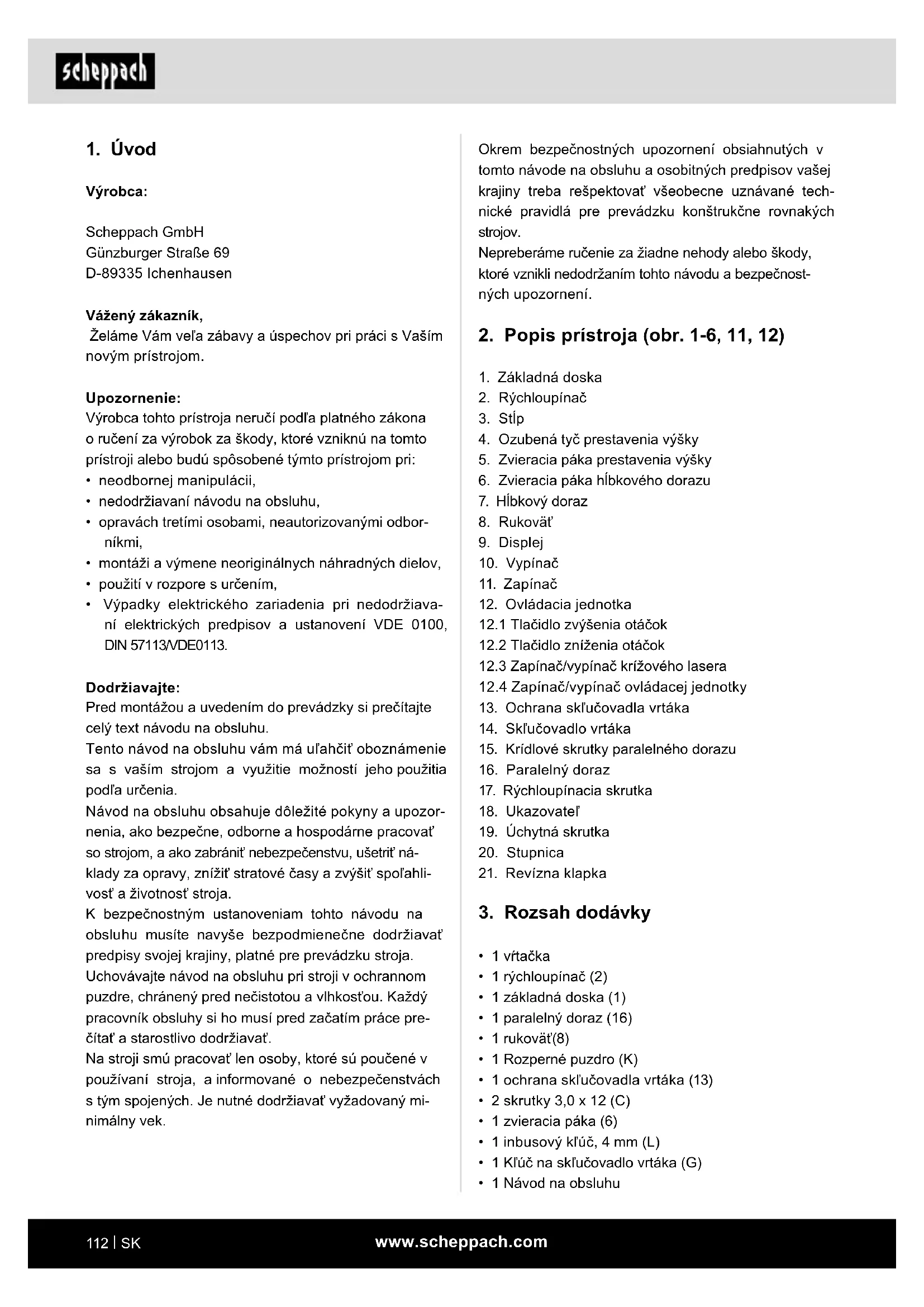

1. Úvod

Výrobca:

Scheppach GmbH

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
• nedodržiavaní návodu na obsluhu,
• opravách tretími osobami, neautorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• použití v rozpore s určením,
• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113.

Dodržiavajte:

K bezpečnostným ustanoveniam tohto návodu na obsluhu musíte navyše bezpodmienečne dodržiavat' predpisy svojej krajiny, platné pre prevádzku stroja.

Uchovávajte návod na obsluhu pri stroji v ochrannom puzdre, chránený pred nečistotou a vlhkost'ou. Každý pracovník obsluhy si ho musí pred začatím práce prečítat' a starostlivo dodržiavat'.

Na stroji smú pracovať len osoby, ktoré sú poučené v používaní stroja, a informované o nebezpečenstvách s tým spojených. Je nutné dodržiavať vyžadovaný minimálny vek.

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. 1-6, 11, 12)

4. Použitie v súlade s určením

Stolová vřtačka je určená na vřtanie do kovu, dreva, plastu a dlaždíc.

Prístroj je určený na domáce použitie. Nebol navrhnu- tý na profesionálne nepretržité použitie. Prístroj nie je určený na používanie osobami vo veku do 16 rokov. Mladiství vo veku nad 16 rokov smú prístroj používať iba pod dozorom. Výrobca neručí za škody, ktoré boli spôsobené použitím v rozpore s určením alebo ne- správnou obsluhou.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Všeobecné bezpečnostné upozornenia pre elektrické náradia

⚠ VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie. Zane-dbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/alebo t'ažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vztahuje na elektrické náradie napájané zo siete (so sietovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sietového vedenia).

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach.

Elektrické prístroje vytvárajú iskry, ktoré môžu zapálit' prach alebo výpary.

c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratit kontrolu nad elektrickým náradím.

a) Pripojovacia zástrčka elektrického prístroja musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

c) Chráňte elektrické prístroje pred dažďom alebo vlhkost’ou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte kábel na nosenie či zavesenie elektrického prístroja, ani na vytiahnutie zástrčky zo zásuvky. Kábel chráňte pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom.

e) Ak s elektrickým prístrojom pracujete vonku, používajte iba predlžovacie káble, ktoré sú vhodné aj pre exteriér. Použitie predlžovacieho kábla vhodného pre vonkajšie priestory znižuje riziko zásahu elektrickým prúdom.

f) Ak je nevyhnutná prevádzka elektrického prístroja vo vlhkom prostredí, použite ochranný vypínač proti chybnému prúdu. Používanie ochranného vypínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnost'osôb

a) Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Jediná chvílka nepozornosti pri používaní elektrického prístroja môže viest' k závažným poraneniam.

b) Noste osobné ochranné vybavenie a vždy používajte ochranné okuliare. Nosenie osobného ochranného výstroja, ako je protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba či ochrana sluchu, znižuje v závislosti od typu elektrického prístroja a jeho použitia riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjst' k úrazom.

d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo klůč, ktorý sa nachádza v otáčajúcej sa časti prístroja, môže viest' k poraneniam.

e) Vyhýbajte sa abnormálnemu držaniu tela. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.

f) Noste vhodný odev. Nenoste volný odev ani šperky. Vlasy, odev a rukavice držte mimo dosahu pohybujúcich sa dielov. Volný odev, šperky či dlhé vlasy môžu zachytit pohybujúce sa časti.

g) Ak sa dajú namontovat' zariadenia na odsávanie a zachytávanie prachu, uistite sa, že sú pripojené a správne sa používajú. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.

h) Nenechajte sa ukolísať falošnou bezpečnos-t'ou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked' ste vďaka mnohoná-sobnému použitiu oboznámení s elektrickým náradím. L'ahkovážne konanie môže v okamihu viest' k t'ažkým poraneniam.

4. Používanie a ošetrovanie elektrického prístroja

a) Prístroj nepret'ažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.

b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút' alebo vypnút', je nebezpečné a musí sa opravit'.

c) Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatel'ný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického prístroja.

d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovoľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.

e) O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Skontrolujte, či pohyblivé časti bezchybne fungujú a nie sú zablokované a či sú zlomené alebo natol’ko poškodené diely, že by sa mohla negatívne ovplyvnit funkcia elektrického prístroja. Pred použitím elektrického náradia dajte poškodené diely opravit’. Príčinou mnohých úrazov je nesprávna údržba elektrických prístrojov.

f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedů.

g) Používajte elektrické náradie, príslušenstvo, vložené nástroje atd'. podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.

h) Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

5. Servis

a) Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja.

Bezpečnostné upozornenia pre vítačky

a) Vítačka sa musí zaistit'. Nesprávne upevnená vítačka sa môže pohybovat' alebo prevrátiť a to môže viest' k poraneniam.

b) Obrobok sa musí upnút' alebo upevnit' na podložku pod obrobok. Nevítajte do obrobkov, ktoré sú príliš malé na bezpečné upnutie. Držanie obrobku rukou môže viest' k poraneniam.

c) Nenoste rukavice. Rukavice môžu zachytit' otáčajúce sa diely alebo triesky z vrtania a môžu tak viest' k poraneniam.

d) Počas prevádzky elektrického náradia nedávajte ruky do oblasti vrtania. Kontakt s otáčajúcimi sa dielmi alebo trieskami z vrtania môže viest' k poraneniam.

e) Vřtací nástroj sa pred kontaktom s obrobkom musí otáčat'. Vřtací nástroj sa inak môže zaseknút' v obrobku a môže tak spôsobit' neočakávaný pohyb obrobku a poranenia.

f) Ak by bol vřtací nástroj zablokovaný, netlačte d'alej nadol a vypnite elektrické náradie. Vyhľadajte a odstráňte príčinu blokovania. Blokovanie môže viest k neočakávanému pohybu obrobku a k poraneniam.

g) Zabráňte vzniku dlhých triesok z vrtania tým, že budete pravidelne prerušovat' tlak nadol. Ostré kovové triesky sa môžu zachytit' a viest' k poraneniam.

h) Počas prevádzky elektrického náradia z oblasti vrtania nikdy neodstraňujte triesky z vrtania. Na odstránenie triesok presuňte vrtací nástroj od obrobku, elektrické náradie potom vypnite a počkajte na zastavenie vrtacieho nástroja. Na odstránenie triesok používajte pomôcky, ako je kefa alebo hák. Kontakt s otáčajúcimi sa dielmi alebo trieskami z vrtania môže viest' k poraneniam.

i) Povolené otáčky vložených nástrojov s menovitými otáčkami musia byt' minimálne tak vysoké ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je povolené, sa môže zlomit' a odletiet'.

Pozor: Laserové žiarenie Nepozerajte do lúča Trieda lasera 2

Chráňte seba a životné prostredie pred nebezpečenstvom nehody vhodnými bezpečnostnými opatreniami!

- Nikdy nepozerajte do laserového lúča s nechránenými očami.

- Nikdy nepozerajte do dráhy lúča.

- Nikdy nesmerujte laserový lůč na odrazové plochy, ľudí ani zvieratá. Aj laserový lůč s nízkym výkonom môže spôsobit poškodenie oka.

- Pozor – pri vykonaní iného postupu, ako je na tomto mieste uvedený, môže dôjst' k nebezpečnej expozícii žiarenia.

- Nikdy neotvárajte modul lasera. Nečakane by mohlo dôjst' k expozícii žiarenia.

- Laser sa nesmie vymenit' za laser iného typu.

- Opravy na laseri smie vykonať iba výrobca lasera alebo autorizovaný zástupca.

- Pre označenie a miesto pripevnenia výstražných nálepiek pozri obr. 8 a 9

⚠ VÝSTRAHA! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit aktivne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovat’ situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

Zvyškové riziká

Aj ked' tento elektrický nástroj používate podľa predpisov, vždy existujú zostatkové riziká. V súvislosti s konštrukciou a vyhotovením tohto elektrického prístroja sa môžu vyskytnút nasledujúce nebezpečenstvá:

- Poškodenia plúc, ak sa nepoužíva žiadna vhodná ochranná maska proti prachu.

- Poškodenia sluchu, ak sa nepoužíva vhodná ochra- na sluchu.

- Poškodenia zdravia v dôsledku vibrácií ruky a ramena, ak sa zariadenie používa dlhší čas alebo ak sa neodborne vykonáva jeho obsluha a údržba.

6. Technické údaje

Motor na striedavý prúd 220 - 240 V\~ 50 Hz

Menovitý výkon S1 710 Watt
Prevádzkový režim S2 5min* 900W
Vol'nobežné otáčky n_0	500 - 2600 min ^-1
Rozsah upínania skľučovadla vrtáka	1,5 – 13 mm
Vítací zdvih max. 70 mm
Rozmery základnej dosky 320 x 305 mm
Vzdialenost' skľučovadla vrtáka od podkladovej dosky	280 mm
Hmotnost' cca	8,3 kg
Trieda ochrany	II/
Laserová trieda 2
Vlnová dlžka lasera 650 nm
Výkon lasera < 1 mW

Technické zmeny vyhradené!

* Po nepretržitej dobe prevádzky 5 minút nasleduje prestávka, dokým sa teplota prístroja neodlišuje o me- nej ako 2 K (2° C) od izbovej teploty.

Vplyv hluku môže spôsobit' stratu sluchu.

Uvedené hodnoty emisií hluku boli merané podľa normovanej skúšobnej metódy a môže sa použit' na porovnanie elektrického prístroja s iným zariadením.

Uvedené hodnoty emisií hluku sa môžu použit' aj na predbežný odhad zaťaženia.

Varovanie:

• Emisie hluku sa môžu počas skutočného používania elektrického prístroja odlišovat' od uvedených hodnôt v závislosti od druhu a spôsobu použitia elektrického náradia, predovšetkým, aký druh obrobku sa obrába.
• Zat'aženie sa snažte udržat' podľa možností čo najnižšie. Vzorové opatrenie: obmedzenie pracovnej doby. Pritom sa musia zohl'adnit' všetky časti prevádzkového cyklu (napríklad časy, ked' je elektrické náradie vypnuté, a časy, počas ktorých je síce zapnuté, no beží bez zaťaženia).

7. Pred uvedením do prevádzky

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

POZOR

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

Pred pripojením sa presvedčte, či sa údaje na typovom štítku zhodujú s parametrami elektrickej siete.

• Prístroj skontrolujte ohľadom poškodení spôsobených prepravou. Okamžite oznámte akékolvek škody dopravnej spoločnosti, ktorá dodala elektrický prístroj.
• Nepoužívajte dlhé prívody (predlžovacie káble).
• Elektrický prístroj nepoužívajte vo vlhkom ani mokrom prostredí.
• Elektrický prístroj sa smie používať len vo vhodných priestoroch (dobre vetrané).

8. Montáž

⚠ Pozor!

Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovat!

⚠ Pred pripojením prístroja do siete sa presvedčte, či sa údaje na typovom štítku zhodujú so sieťovými údajmi prípojky.
⚠ Varovanie! Pred vykonaním nastavení na prístroji vždy najprv vytiahnite siet'ovú zástrčku.

8.1 Montáž základnej dosky a stípa (obr. 2)

1. Rýchloupínač (2) nasuňte cez stíp (3).
2. Stíp (3) vložte do základnej dosky (1) tak, aby sa vodiaci čap na dolnom konci stípa (3) zaistil do drážky uchytenia základnej dosky (1).
3. Utiahnite predmontované upevňovacie skrutky (A) na zadnej strane základnej dosky (1) pomocou klúča na skrutky s vnútorným šest'hranom (L).

8.2 Montáž paralelného dorazu (obr. 3)

1. Paralelný doraz (16) posuňte do drážok základnej dosky (1).
2. Dbajte na to, aby vodiace vložky pod krídlovými skrutkami pre paralelný doraz (15) lícovali v drážkach.
3. Paralelný doraz (16) presuňte do požadovanej polohy a utiahnite krídlové skrutky paralelného dorazu (15).

8.4 Montáž rukoväte (obr. 2)

1. Odstráňte predmontovanú upevňovaciu skrutku (B).
2. Nasuňte rozperné puzdro (K) a rukovat' (8) na uchytenie (D), ako je zobrazené na obr. 2.
3. Utiahnite upevňovaciu skrutku (B).

8.5 Montáž híbkového dorazu zvieracej páky (obr. 2)

Namontujte híbkový doraz zvieracej páky (6), ako je zobrazené na obrázku 2.

Prístroj upevnite na pracovnej ploche tým, že základnú dosku (1) priskrutkujete na pracovnej ploche.

9. Obsluha

9.1 Obsluha displeja (obr. 4)

• Zapnutie/vypnutie displeja:

Tlačidlo (12.4) držte stlačené dovtedy (2 – 3 s), kým sa nezapne, resp. nevypne displej (9).

- Zapnutie/vypnutie krížového lasera:

Stlačením tlačidla (12.3) je možné zapnút, resp. vypnút krížový laser.

9.2 Prestavenie výšky (obr. 1)

Polohu hlavy stroja je možné nastavit' v závislosti od výšky obrobku, príp. dĺžky obrobku.

1. Pevne držte rukovät' (8).
2. Otvorte zvieraciu páku prestavenia výšky (5).

3. Prostredníctvom rukoväte (8) určite polohu hlavy stroja.

4. Polohu hlavy stroja zaistite pomocou zvieracej páky prestavenia výšky (5).

Pozor! V najspodnejšej polohe hlavy stroja treba dbat' na to, aby sa hlava stroja nepresunula za značku.

Zaistite hlavu stroja v tejto polohe pomocou výškového prestavenia zvieracej páky (5). Inak by mohlo dôjst' k poškodeniu vedenia.

9.3 Nastavenie híbky vrtania (obr. 1, 11)

1. Uvoľnite zvieraciu páku na hĺbkovom doraze (6).
2. Vykonajte skúšobné vítanie. Len čo sa dosiahne požadovaná híbka, opät utiahnite upínaciu páku híbkového dorazu (6).
3. Híbkový doraz (7) je teraz aretovaný v požadovanej híbke vrtania.
4. Následne skontrolujte polohu híbkového dorazu. V prípade potreby ukazovatel' (18) uvoľnite krížovým skrutkovačom, nastavte na polohu 0° na stupnici (20) a opäť pevne utiahnite úchytnú skrutku (19).

9.4 Upnutie/uvo'nenie nástroja (obr. 4, 7)

Opatrne! Nenechávajte kl'úč na skl'učovadlo vrtáka zasunutý. Nebezpečenstvo poranenia spôsobené odhodením kl'úča na skl'učovadlo vrtáka.

9.4.1 Upnutie

1. Prostredníctvom displeja (12.3) zapnite krížový laser.
2. Priesečník dvoch čiar lasera vám zobrazuje presný stred vrtáka.
3. Vašu značku na obrobku vyrovnajte na laserový kríž.

9.6 Upnutie obrobku (obr. 6)

Obrábaný obrobok sa musí dat' bezpečne upnút'. Neobrábajte obrobky, ktoré sa nedajú upnút'. Vybranie rýchloupínača musí byt' centricky vyrovnané s otvorom. V opačnom prípade môže rýchloupínač zablokovat' vrták alebo skľučovadlo pre vrták.

1. Obrobok polohuite pomocou krížového lasera.
2. Uvoľnite rýchloupínaciju páku (17).
3. Rýchloupínač (2) nechaíte dosadnúť na obrobok.
4. Rýchloupínaciu páku (17) otočte v smere hodinových ručičiek, aby ste upli obrobok.
5. Na uvoľnenie rýchloupínača (2) otočte rýchloupínaciu páku (17) proti smeru hodinových ručičiek.

9.7 Upnutie väčších obrobkov (obr. 6)

Pre väčšie obrobky použite paralelný doraz (16):
1. Uvoľnite krídlové skrutky paralelného dorazu (15) a paralelný doraz (16) vložte do drážok základnej dosky.
2. Utiahnite krídlové skrutky paralelného dorazu (15).
3. Obrobok vyrovnajte na paralelnom doraze (16) a upnite ho rýchloupínačom (2).

Varovanie! Pri obrobkoch, ktoré sú širšie alebo dlhšie ako horná strana stola, sa postarajte o primerané podopretie, napr. pomocou podstavcov alebo kôz. Obrobky, ktoré sú dlhšie alebo širšie ako základná doska stolovej vrtačky, sa môžu preklopiť, ak nie sú pevne podopreté. Ak sa obrobok preklopiť, môže poškodiť ochranu skľučovadla vrtáka alebo rezný nástroj.

9.8 Nastavenie otáčok (obr. 4)

Správne otáčky sa musia nastavit' v závislosti od obrábaného obrobku a podľa priemeru nástroja.

9.8.1 Elektronická regulácia otáčok:

Pomocou elektronickej regulácie otáčok môžete nastavit' otáčky:

Pomocou regulátora otáčok (12.1/12.2) nastavte otáčky. Aktuálne otáčky je možné vyčítať na displeji (9).

9.9 Zapnutie/vypnutie (obr. 1)

⚠️ Dávajte pozor na to, aby bola ochrana skl'učovadla vrtáka (13) pred zapnutím sklopená nadol.

Zapnutie: Na zapnutie prístroja stlačte zapínač (11).

Vypnutie: Na vypnutie prístroja stlačte vypínač (10).

⚠ Pozor: Počas procesu vrtania sa uložia nastavené otáčky a ostávajú nastavené, kým sa nezmenia alebo sa elektrické náradie neodpojí od siete.

1. Obrobok vyrovnajte a upnite tak, ako je opísané v bode 9.5.
2. Spustite prístroj a nastavte otáčky tak, ako je opí- sané v bode 9.7.
3. Za účelom vrtania otáčajte rukovat' (8) rovnomerným posuvom, dokým sa nedosiahne požadovaná híbka vrtania. Pri vrtaní kovov nakrátko prerušte posuv, aby ste zlomili triesku.
4. Po dosiahnutí híbky vrtania vedte rukovät' (8) spät do východiskovej polohy.
5. Vypnite prístroj.

10. Preprava

Na čistenie plastu nepoužívajte žiadne leptavé pro- striedky.

⚠️ Práce, ktoré nie sú opísané v tomto návode na obsluhu, nechajte vykonat' odbornou dielňou. Používajte iba originálne diely. Používajte iba originálne diely. Prístroj nechajte pred všetkými údržbovými a čistiacimi prácami vychladnút'.

Prístroj pred každým použitím skontrolujte ohľadom očividných nedostatkov, ako sú voľné, opotrebované alebo poškodené diely, správne uloženie skrutiek alebo ostatných dielov. Vymeňte poškodené diely.

11.2 Čistenie

Nepoužívajte čistiace prostriedky, príp. rozpúšťadlá. Chemické látky môžu poškodzovat' plastové diely prístroja. Prístroj nečistite pod tečúcou vodou.

• Prístroj po každom použití dôkladne vyčistite.
• Vetracie otvory a povrch prístroja čistite mäkkou kefou, štetcom alebo handrou.
• Triesky, prach a nečistoty príp. odstráňte vysávačom.
• Pravidelne mažte pohyblivé diely.

11.3 Údržba

Uhlíkové kefky skontrolujte na novom stroji, alebo ak ste namontovali nové kefky, po prvých 50 prevádzkových hodinách. Po prvej kontrole ich kontrolujte každých 10 prevádzkových hodín.

Ak je uhlík opotrebovaný na dlžku 6 mm, pružina alebo vedl'ajší koncový drôt je spálený alebo poškodený, musíte vymeníť obidve kefky. Ak kefky po vymontovaní ohodnotíte ako použitel'né, môžete ich opät' na-montovat'.

Pre údržbu uhlíkových kief uvoľnite štyri skrutky s krížovou drážkou (M) revíznej klapky (ako je na obr. 10) v protismere hodinových ručičiek a zdvihnite revíznu klapku.

⚠ Varovanie! Vytiahnite sieťovú zástrčku!

Potrebné nástroje (neobsiahnuté v rozsahu dodávky): 1x vidlicový klúč 27 mm

- Odnímte nasadzovací nástroj tak, ako je opísané v bode 9.3.2.

• Upevnite upínacie puzdro (E) otočením klúča na skľučovadlo vrtáka v smere hodinových ručičiek.
• Skľučovadlo vrtáka jednou rukou pevne držte, kým posúvate maticu (H) pomocou vidlicového klúča (27 mm) v smere hodinových ručičiek smerom nadol.
• Len čo je skľučovadlo vrtáka uvoľnené z uloženia hriadel’a, môže sa odobrat’.
• Nové skľučovadlo vrtáka upevníte v opačnom poradí. Na výmenu skľučovadla vrtáka sa smú používať iba výrobcom schválené skľučovadlá vrtáka.
  Objednávacie číslo: 390 6814 001

11.5 Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebeniu*: Uhlíkové kefy, vrták

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

12. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

Elektrický prístroj skladujte v originálnom obale.

Elektrický prístroj zakryte, aby ste ho chránili pred pra- chom alebo vlhkost'ou.

Návod na obsluhu skladujte pri elektrickom prístroji.

13. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedat' týmto predpisom.

13.1 Dôležité upozornenia

13.2 Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú živo-tunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedat' príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením „H05VV-F“.

Vytlačenie označenia typu na prípojnom kábli je predpis.

Ak je potrebná výmena prípojného vedenia, tak ju musí vykonať výrobca alebo jeho zástupca, aby sa zabránilo bezpečnostným ohrozeniam.

13.3 Motor na striedavý prúd:

• Sieťové napätie musí predstavovat' 220-240 V\~50Hz.
• Predlžovacie vedenia do dížky 25 m musia vykazovat prierez 1.5 mm².

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

• druh prúdu motora,
• údaje z typového štítka motora.

Druh pripojenia X

Ak je sietový prívod tohto prístroja poškodený, musí sa vymenit za špeciálne prípojné vedenie, ktoré je k dispozícii u výrobcu alebo v jeho zákazníckom servise.

14. Likvidácia a opätovné zhodnotenie

Upozornenia k baleniu

Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.

Upozornenia k elektrickým a elektronickým zariadeniam (ElektroG)

Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierat', resp. likvidovat' oddelene!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
• Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.
• Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

- Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

- Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat spät alebo ich dobrovolne ponúknut.

- Až tri staré elektrické zariadenia jedného typu s maximálnou dížkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.

- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit' bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.
• Tieto vyhlásenia sa vzt'ahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platit' odlišné predpisy.

15. Odstraňovanie porúch

Porucha Možná príčina Náprava
Prístroj sa nespúšťa	Chybný motor, kábel alebo zástrčka, zareagovala poistka v budove	Skontrolujte zásuvku, siet’ový prívod, vede- nie, siet’ovú zástrčku, príp. oprava prostred- níctvom odborného elektrikára. Skontrolujte poistku v budove
	Zapínač/vypínač (11/10) je chybný	Oprava prostredníctvom zákazníckeho servisu
	Motor je chybný	Oprava prostredníctvom zákazníckeho servisu
Silné vibrácie	Základná doska (1) nie je upevnená Stroj zaistite na pracovnom stole alebo pod.
	Nástroj nie je upnutý centrovane	Prekontrolujte nástroj v skľučovadle vrtáka (14)
Motor sa ľahko prehrieva	Pret’aženie motora, nedostatočné chladenie motora.	Zabráňte pret’aženiu motora pri vřtaní, z motora odstráňte prach, aby sa zaručilo optimálne chladenie motora.
Motor je príliš hlučný Poškodené vinutia, chybný motor.		Kontrola prostredníctvom zákazníckeho servisu

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú časť aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel'ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Szavatosság HU
