BEDIENUNGSANLEITUNG DP55 SCHEPPACH

Art.Nr. 5906822901 / 5906822904 / 59068229969 / 5906822917 / 58068089944 AusgabeNr. 5906822901_0005 Rev.Nr. 06/06/2025 BTD55Vario-BE

TischbohrmaschineOriginalbedienungsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! DP55 Made in P.R.C.www.scheppach.com 2www.scheppach.com

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich! Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Lange Haare nicht o󰀨en tragen. Benutzen Sie ein Haarnetz. Tragen Sie keine Handschuhe. Schutzklasse II (Doppelisolierung) Achtung! Laserstrahlung Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

14. Entsorgung und Wiederverwertung .................................................................. 18

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparatur- kosten sparen, Ausfallzeiten verringern und die Zuver- lässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das gefor- derte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

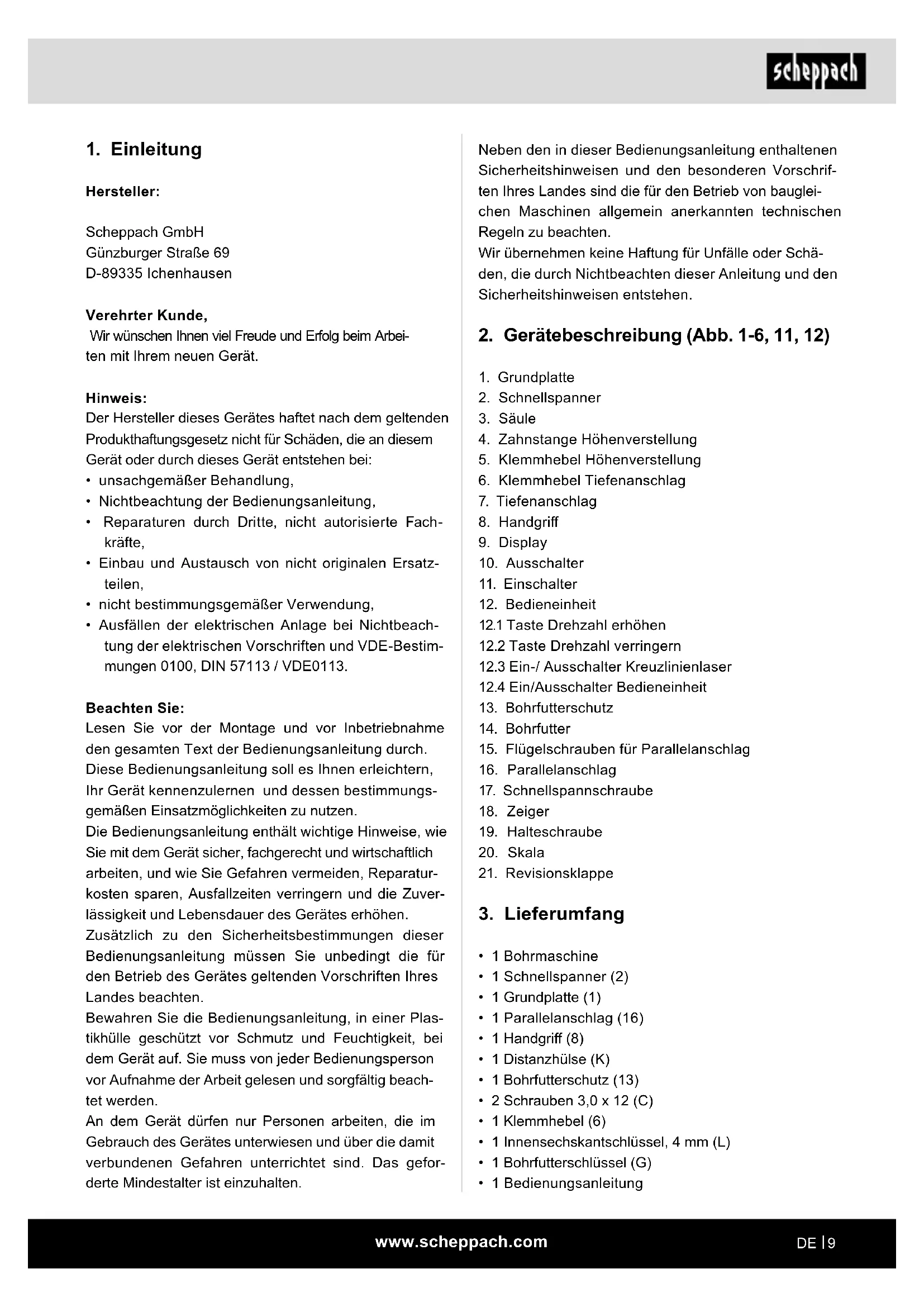

2. Gerätebeschreibung (Abb. 1-6, 11, 12)

4. Zahnstange Höhenverstellung

5. Klemmhebel Höhenverstellung

6. Klemmhebel Tiefenanschlag

12.1 Taste Drehzahl erhöhen

12.2 Taste Drehzahl verringern

12.3 Ein-/ Ausschalter Kreuzlinienlaser

12.4 Ein/Ausschalter Bedieneinheit

13. Bohrfutterschutz

15. Flügelschrauben für Parallelanschlag

16. Parallelanschlag

17. Schnellspannschraube

• 1 Schnellspanner (2)

• 1 Bohrfutterschutz (13)

• 1 Bedienungsanleitungwww.scheppach.com

4. Bestimmungsgemäße Verwendung

Die Tischbohrmaschine ist zum Bohren in Metall, Holz, Kunststo󰀨 und Fliesen bestimmt. Bohrfutterspannbereich: 1,5 - 13 mm. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauer- einsatz konzipiert. Das Gerät ist nicht zum Gebrauch durch Personen unter 16 Jahren bestimmt. Jugendli- che über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug ver- sehen ist. Versäumnisse bei der Einhaltung der nach- folgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeer- deten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Be- schädigte oder verwickelte Kabel erhöhen das Ri- siko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungska- bel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.www.scheppach.com

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verlet- zungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen per- sönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elek- trowerkzeuges, verringert das Risiko von Verlet- zungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Fin- ger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschlie- ßen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be- wegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -au󰀨angeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen.

4. Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbei- ten Sie besser und sicherer im angegebenen Leis- tungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Ein- satzwerkzeugteile wechseln oder das Elektro- werkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektro- werkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge au- ßerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benut- zen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerk- zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatzwerk- zeug mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparie- ren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Ein- satzwerkzeuge usw. entsprechend diesen An- weisungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit.www.scheppach.com

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu ge- fährlichen Situationen führen. h) Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sau- ber und frei von Öl und Fett. Rutschige Gri󰀨e und Gri󰀨ächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohrmaschinen a) Die Bohrmaschine muss gesichert werden. Eine nicht richtig befestigte Bohrmaschine kann sich bewegen oder kippen und dies kann zu Ver- letzungen führen. b) Das Werkstück muss an der Werkstückaua- ge eingespannt oder befestigt werden. Bohren Sie nicht in Werkstücke, die zu klein sind zum sicheren Einspannen. Festhalten des Werk- stücks von Hand kann zu Verletzungen führen. c) Tragen Sie keine Handschuhe. Handschuhe kön- nen von sich drehenden Teilen oder Bohrspänen erfasst werden und so zu Verletzungen führen. d) Halten Sie Ihre Hände vom Bohrbereich fern, während das Elektrowerkzeug läuft. Der Kon- takt mit sich drehenden Teilen oder Bohrspänen kann zu Verletzungen führen. e) Das Bohrwerkzeug muss sich drehen, bevor Sie es an das Werkstück führen. Sonst kann sich das Bohrwerkzeug im Werkstück verhaken und so eine unerwartete Bewegung des Werk- stücks und Verletzungen verursachen. f) Sollte das Bohrwerkzeug blockieren, drücken Sie nicht weiter nach unten und schalten Sie das Elektrowerkzeug aus. Untersuchen und beseitigen Sie die Ursache für das Blockieren. Blockieren kann zu einer unerwarteten Bewegung des Werkstücks und zu Verletzungen führen. g) Vermeiden Sie lange Bohrspäne, indem Sie den Druck nach unten regelmäßig unterbre- chen. Scharfe Metallspäne können sich verfan- gen und zu Verletzungen führen. h) Entfernen Sie niemals Bohrspäne aus dem Bohrbereich, während das Elektrowerkzeug läuft. Zum Entfernen von Spänen bewegen Sie das Bohrwerkzeug vom Werkstück weg, schal- ten Sie das Elektrowerkzeug aus und warten Sie den Stillstand des Bohrwerkzeugs ab. Ver- wenden Sie Hilfsmittel wie eine Bürste oder einen Haken, um die Späne zu entfernen. Der Kontakt mit sich drehenden Teilen oder Bohrspä- nen kann zu Verletzungen führen.

i) Die zulässige Drehzahl von Einsatzwerk-

zeugen mit Bemessungsdrehzahl muss min- destens so hoch sein wie die auf dem Elekt- rowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umheriegen. Achtung: Laserstrahlung Nicht in den Strahl blicken Laserklasse 2 Schützen Sie sich und Ihre Umwelt durch geeigne- te Vorsichtsmaßnahmen vor Unfallgefahren!

• Nicht direkt mit ungeschütztem Auge in den Laser- strahl blicken.

• Niemals direkt in den Strahlengang blicken.

• Den Laserstrahl nie auf reektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge ver- ursachen.

• Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.

• Lasermodul niemals ö󰀨nen. Es könnte unerwartet zu einer Strahlenexposition kommen.

• Der Laser darf nicht gegen einen Laser anderen Typs ausgetauscht werden.

• Reparaturen am Laser dürfen nur vom Hersteller des Lasers oder einem autorisierten Vertreter vor- genommen werden.

• Kennzeichnung und Anbringort der Warnaufkleber siehe Abb. 8 und 9. m WARNUNG! Dieses Elektrowerkzeug erzeugt wäh- rend des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen.www.scheppach.com

Geräusch Die Geräuschwerte wurden entsprechend EN 62841 ermittelt. Schalldruckpegel L

89,6 dB Unsicherheit K

3 dB Schallleistungspegel L

102,6 dB Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Die angegebenen Geräuschemissionswerte können auch zu einer vorläugen Einschätzung der Belastung verwendet werden. Warnung:

• Die Geräuschemissionen können während der tat- sächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwen- det wird, insbesondere, welche Art von Werkstück bearbeitet wird.

• Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahme: die Begren- zung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

7. Vor Inbetriebnahme

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs- und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Um die Gefahr von ernsthaften oder tödlichen Verlet- zungen zu verringern, empfehlen wir Personen mit me- dizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vor- schriftsmäßig bedienen, bleiben immer Restrisi- ken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerk- zeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutz- maske getragen wird.

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

• Gesundheitsschäden, die aus Hand-Arm-Schwin- gungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ord- nungsgemäß geführt und gewartet wird.

Wechselstrommotor 220 - 240 V~ 50 Hz Nennleistung S1 710 Watt Betriebsart S2 5min* 900 W Leerlaufdrehzahl n

Bohrfutterspannbereich 1,5 - 13 mm Bohrhub max. 70 mm Maße Grundplatte 320 x 305 mm Abstand Bohrfutter bis Bodenplatte 280 mm Gewicht ca. 8,3 kg Schutzklasse II / Laserklasse 2 Wellenlänge Laser 650 nm Leistung Laser < 1 mW Technische Änderungen vorbehalten!

• Auf die ununterbrochene Betriebsdauer von 5 Minuten erfolgt eine Ruhepause, bis die Gerätetemperatur we- niger als 2 K (2°C) von der Raumtemperatur abweicht. Das Werkstück muss mindestens eine Höhe von 3 mm und eine Breite von 45 mm haben. Achten Sie darauf, dass das Werkstück immer mit der Spann- vorrichtung gesichert wird.www.scheppach.com

3. Bringen Sie den Parallelanschlag (16) in die ge-

wünschte Position und ziehen Sie die Flügel- schrauben für den Parallelanschlag (15) fest.

8.3 Montage Bohrfutterschutz (Abb. 2)

1. Setzen Sie den Bohrfutterschutz (13) in die dafür

vorgesehenen Bohrungen im Gestell ein.

2. Sichern Sie den Bohrfutterschutz (13), indem Sie

die Schrauben (C) handfest anziehen.

8.4 Montage Handgri󰀨 (Abb. 2)

1. Entfernen Sie die vormontierte Befestigungs-

2. Schieben Sie die Distanzhülse (K) und den Hand-

gri󰀨 (8) auf die Aufnahme (D), wie in Abb. 2 dar- gestellt.

3. Ziehen Sie die Befestigungsschraube (B) an.

8.5 Montage Klemmhebel Tiefenanschlag (Abb. 2)

Montieren Sie den Klemmhebel Tiefenanschlag (6), wie in Abb. 2 dargestellt.

8.6 Montage auf einer Arbeitsäche (Abb. 3)

Befestigen Sie das Gerät auf der Arbeitsäche, indem Sie die Grundplatte (1) auf der Arbeitsäche verschrauben.

9.1 Bedienung des Displays (Abb. 4)

• Display Einschalten/Ausschalten: Betätigen Sie die Taste (12.4.) so lange (2-3 Sek.), bis sich das Display (9) ein- bzw. ausschaltet.

• Einstellen der Drehzahl:

• Drücken Sie die Taste, um die Drehzahl zu er- höhen (12.1).

• Drücken Sie die Taste, um die Drehzahl zu ver- ringern (12.2).

• Einschalten/Ausschalten des Kreuzlinienlasers: Durch Betätigen der Taste (12.3) kann der Kreuzlinien- laser ein- bzw. ausgeschaltet werden.

9.2 Höhenverstellung (Abb. 1)

Die Position des Maschinenkopfes kann abhängig von der Werkstückhöhe bzw. Werkzeuglänge eingestellt werden.

1. Halten Sie den Handgri󰀨 (8) fest.

2. Ö󰀨nen Sie den Klemmhebel Höhenverstellung (5).

3. Bestimmen Sie die Position des Maschinenkopfes

über den Handgri󰀨 (8).

4. Sichern Sie die Position des Maschinenkopfes mit

dem Klemmhebel Höhenverstellung (5). ACHTUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten über- einstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunterneh- men melden, mit dem das Elektrowerkzeug ange- liefert wurde.

• Lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.

• Das Elektrowerkzeug nicht in feuchtem oder nas- sem Raum betreiben.

• Das Elektrowerkzeug darf nur in geeigneten Räu- men (gut belüftet) betrieben werden.

m Achtung! Vor der Inbetriebnahme das Produkt unbedingt kom- plett montieren! m Bevor Sie das Gerät an das Stromnetz anschlie- ßen, vergewissern Sie sich, dass die Daten auf dem Typenschild mit den Netzdaten des Anschlusses über- einstimmen. m Warnung! Ziehen Sie immer den Netzstecker, be- vor Sie Einstellungen am Gerät vornehmen.

8.1 Montage Grundplatte und Säule (Abb. 2)

1. Schieben Sie den Schnellspanner (2) über die

2. Setzen Sie die Säule (3) so in die Grundplatte (1)

ein, dass sich der Führungszapfen am unteren Ende der Säule (3) in die Nut der Aufnahme der Grundplatte (1) einfügt.

3. Ziehen Sie die vormontierten Befestigungsschrau-

ben (A) auf der Rückseite der Grundplatte (1) mit dem Innensechskantschlüssel (L) an.

8.2 Montage Parallelanschlag (Abb. 3)

1. Schieben Sie den Parallelanschlag (16) in die Nu-

ten der Grundplatte (1).

2. Achten Sie darauf, dass die Nutensteine unterhalb

der Flügelschrauben für den Parallelanschlag (15) in den Nuten uchten.www.scheppach.com

9.5 Werkstück ausrichten

1. Schalten Sie den Kreuzlinienlaser über den Ein-/

Ausschalter (12.3) ein.

2. Der Schnittpunkt der beiden Laserlinien zeigt Ih-

nen exakt den Bohrermittelpunkt an.

3. Richten Sie Ihre Markierung auf dem Werkstück

9.6 Werkstück spannen (Abb. 6)

Das zu bearbeitende Werkstück muss sicher gespannt werden können. Bearbeiten Sie keine Werkstücke, die nicht gespannt werden können. Die Aussparung des Schnellspanners muss mittig zur Bohrung ausgerichtet sein. Andernfalls kann Bohrer oder Bohrfutter durch den Schnellspanner blockiert werden.

1. Positionieren Sie das Werkstück mit Hilfe des

2. Lösen Sie den Schnellspannschraube (17).

3. Lassen Sie den Schnellspanner (2) auf dem Werk-

4. Drehen Sie den Schnellspannschraube (17) im

Uhrzeigersinn, um das Werkstück zu spannen.

5. Zum Lösen des Schnellspanners (2) drehen Sie

den Schnellspannschraube (17) gegen den Uhr- zeigersinn.

9.7 Spannen größerer Werkstücke (Abb. 6)

Verwenden Sie für größere Werkstücke den Parallel- anschlag (16):

1. Lösen Sie die Flügelschrauben für den Parallelan-

schlag (15) und setzen Sie den Parallelanschlag (16) in die Nuten der Grundplatte ein.

2. Ziehen Sie die Flügelschrauben für den Parallel-

3. Richten Sie Ihr Werkstück am Parallelanschlag

(16) aus und spannen Sie es mit dem Schnell- spanner (2). Warnung! Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine ange- messene Abstützung, z. B. durch Untergestelle oder Sägeböcke. Werkstücke, die länger oder breiter als die Grundplatte der Tischbohrmaschine sind, können kippen, wenn sie nicht fest abgestützt sind. Wenn das Werkstück kippt, kann es den Bohrfutter- schutz oder das Schneidwerkzeug beschädigen. Achtung! In der untersten Position des Maschinen- kopfes ist darauf zu achten, dass dieser nicht über die Markierung hinaus verfahren wird. Sichern Sie den Maschinenkopf in dieser Position mit dem Klemmhebel Höhenverstellung (5). Andernfalls könnte es zu Schäden an der Führung kommen.

9.3 Bohrtiefe einstellen (Abb. 1, 11)

Mit dem Tiefenanschlag (7) kann die Bohrtiefe festge- legt werden.

1. Lösen Sie den Klemmhebel am Tiefenanschlag (6).

2. Führen Sie eine Probebohrung durch. Sobald

die gewünschte Tiefe erreicht ist, ziehen Sie den Klemmhebel Tiefenanschlag (6) wieder fest.

3. Der Tiefenanschlag (7) ist nun in der gewünschten

Bohrtiefe arretiert.

4. Überprüfen Sie abschließend die Position des Tie-

fenanschlages. Falls erforderlich, Zeiger (18) mit Kreuzschlitzschraubendreher lösen, auf 0°-Posi- tion der Skala (20) setzen und Halteschraube (19) wieder festziehen.

9.4 Werkzeug einspannen/ausspannen (Abb. 4, 7)

Vorsicht! Lassen Sie den Bohrfutterschlüssel nicht stecken. Verletzungsgefahr durch Wegschleudern des Bohrfutterschlüssels.

1. Klappen Sie den Bohrfutterschutz (13) nach oben.

2. Setzen Sie den Bohrfutterschlüssel (G) ein.

3. Drehen Sie den Bohrfutterschlüssel (G) gegen den

Uhrzeigersinn, um die Spannhülse (E) zu ö󰀨nen.

4. Setzen Sie das Einsatzwerkzeug (F) ein.

5. Halten Sie das Einsatzwerkzeug (F) fest.

6. Drehen Sie den Bohrfutterschlüssel (G) im Uhrzei-

gersinn, um die Spannhülse (E) zu schließen und das Einsatzwerkzeug zu sichern.

7. Prüfen Sie das Einsatzwerkzeug (F) auf festen

8. Ziehen Sie den Bohrfutterschlüssel (G) wieder ab.

1. Klappen Sie den Bohrfutterschutz (13) nach oben.

2. Setzen Sie den Bohrfutterschlüssel (G) ein.

3. Drehen Sie den Bohrfutterschlüssel (G) gegen

den Uhrzeigersinn, bis das Einsatzwerkzeug (F) entnommen werden kann.

4. Ziehen Sie den Bohrfutterschlüssel (G) wieder ab.www.scheppach.com

Halten Sie zum Transportieren das Elektrowerkzeug an der Grundplatte (1).

11. Reinigung und Wartung

m Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen!

11.1 Allgemeine Wartungsmaßnahmen

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Ver- längerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor. Benutzen Sie zur Reinigung des Kunststo󰀨es keine ätzenden Mittel. m Lassen Sie Arbeiten, die nicht in dieser Betriebs- anleitung beschrieben sind, von einer Fachwerk- statt durchführen. Verwenden Sie nur Originaltei- le. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten abkühlen. m Es besteht Verbrennungsgefahr! Kontrollieren Sie das Gerät vor jedem Gebrauch auf o󰀨ensichtliche Mängel wie lose, abgenutzte oder be- schädigte Teile, korrekten Sitz von Schrauben oder anderen Teilen. Tauschen Sie beschädigte Teile aus.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Chemische Substanzen können die Kunststo󰀨teile des Gerätes angreifen. Reinigen Sie das Gerät niemals unter ießendem Wasser.

• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.

• Reinigen Sie die Lüftungsö󰀨nungen und die Ober- äche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.

• Entfernen Sie Späne, Staub und Schmutz ggf. mit einem Staubsauger.

• Schmieren Sie bewegliche Teile regelmäßig.

Bürsteninspektion (Abb. 10) Prüfen Sie die Kohlebürstenbürsten bei einer neuen Maschine nach den ersten 50 Betriebsstunden, oder wenn neue Bürsten montiert wurden. Prüfen Sie sie nach der ersten Prüfung alle 10 Betriebsstunden.

9.8 Drehzahl einstellen (Abb. 4)

Die richtige Drehzahl muss abhängig vom zu bearbei- tenden Werkstück sein und nach dem Werkzeugdurch- messer eingestellt werden.

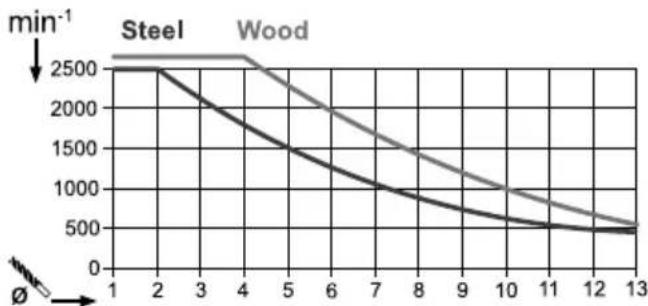

9.8.1 Elektronische Drehzahlregelung

Mit der elektronischen Drehzahlregelung können Sie die Drehzahl einstellen: Stellen Sie mit Hilfe des Drehzahlreglers (12.1/12.2) die Drehzahl ein. Die aktuelle Drehzahl kann anhand des Displays (9) abgelesen werden.

9.9 Ein- / Ausschalten (Abb. 1)

m Achten Sie darauf, dass vor dem Einschalten der Bohrfutterschutz (13) heruntergeklappt ist. Einschalten: Betätigen Sie den Einschalter (11), um das Gerät einzuschalten. Ausschalten: Betätigen Sie den Ausschalter (10), um das Gerät auszuschalten. m Achtung: Die während eines Bohrvorgangs eingestellte Drehzahl wird gespeichert und bleibt eingestellt, bis diese geändert oder das Elektro- werkzeug vom Netz getrennt wird. Nach erneutem Anschließen an die Spannungsversorgung, läuft das Elektrowerkzeug mit einer voreingestellten Drehzahl von 1500 min

1. Richten Sie das Werkstück aus und spannen Sie

dieses fest, wie unter Punkt 9.5 beschrieben.

2. Starten Sie das Gerät und stellen Sie die Drehzahl

ein, wie unter Punkt 9.7 beschrieben.

3. Zum Bohren bewegen Sie den Handgri󰀨 (8) mit

gleichmäßigem Vorschub, bis die gewünschte Bohrtiefe erreicht ist. Beim Bohren von Metallen unterbrechen Sie den Vorschub kurz, um den Span zu brechen.

4. Nach dem Erreichen der Bohrtiefe, führen Sie den

Handgri󰀨 (8) wieder in die Ausgangsposition zurück.

5. Schalten Sie das Gerät aus.www.scheppach.com

Bewahren Sie das Elektrowerkzeug in der Originalver- packung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elek- trowerkzeug auf.

13. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwen- dete Verlängerungsleitung müssen diesen Vor- schriften entsprechen.

13.1 Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbststän- dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

13.2 Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kenn- zeichnung „H05VV-F“. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter aus- zuführen, um Sicherheitsgefährdungen zu vermeiden. Wenn der Kohlensto󰀨 auf 6 mm Länge abgenutzt ist, die Feder oder der Nebenschlussdraht verbrannt oder beschädigt sind, müssen Sie beide Bürsten ersetzen. Wenn die Bürsten nach dem Ausbau für einsatzfähig befunden werden, können Sie sie wieder einbauen. Zur Wartung der Kohlebürsten, lösen Sie die vier Kreuzschlitzschrauben (M) der Revisionsklappe (wie in Abbildung 10 dargestellt) entgegen dem Uhrzeiger- sinn und heben die Revisionsklappe ab. Entnehmen Sie anschließend die Kohlebürsten. Setzen Sie die Kohlebürsten in umgedrehter Reihen- folge wieder ein.

11.4 Austausch des Bohrfutters (Abb. 4/10)

m Warnung! Netzstecker ziehen! Benötigtes Werkzeug (nicht im Lieferumfang enthal- ten): 1x Gabelschlüssel 27 mm

• Entnehmen Sie das Einsatzwerkzeug, wie unter

• Ziehen Sie die Spannhülse (E) fest an, indem Sie den Bohrfutterschlüssel im Uhrzeigersinn drehen.

• Halten Sie das Bohrfutter mit einer Hand fest, wäh- rend Sie mit dem Gabelschlüssel (27 mm) die Mut- ter (H) im Uhrzeigersinn nach unten bewegen.

• Sobald das Bohrfutter vom Sitz der Welle gelockert ist, kann dieses abgenommen werden.

• Das neue Bohrfutter xieren Sie in umgekehrter Reihenfolge. Für einen Tausch des Bohrfutters sind nur vom Her- steller zugelassene Bohrfutter zu verwenden. Bestellnummer: 390 6814 001

11.5 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Bohrer

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder un- zugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30°C.www.scheppach.com

• Die Netzspannung muss 220 - 240 V~ 50Hz betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Motor-Typenschildes Anschlussart X Wenn die Netzanschlussleitung dieses Gerätes be- schädigt wird, muss sie durch eine besondere An- schlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.www.scheppach.com

Störung Mögliche Ursache Abhilfe Gerät startet nicht Motor, Kabel oder Stecker defekt, Haussicherung spricht an Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann. Haussicherung prüfen Ein-/Ausschalter (11/10) defekt Reparatur durch Kundendienst Motor defekt Reparatur durch Kundendienst Starke Vibrationen Grundplatte (1) nicht xiert Maschine auf Werkbank o. ä. sichern Werkzeug nicht zentriert eingespannt Werkzeug im Bohrfutter (14) überprüfen Motor überhitzt leicht Überlastung des Motors, ungenügende Kühlung des Motors Überlastung des Motors beim Bohren verhindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Kontrolle durch Kundendienstwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

9.8.1 Elektronische toerenregeling

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

16. Konformitätserklärung
