Arbo 2.0 - Bohrmaschine SCHEPPACH - Kostenlose Bedienungsanleitung

Produkttyp	Säulenbohrmaschine
Modell	Arbo 2.0
Marke	Scheppach
Abmessungen (L x B x H)	565 x 325 x 980 mm
Gewicht	28,0 kg
Spannung	230 V / 50 Hz
Drehzahlbereich	180 - 2770 U/min (15 Stufen)
Max. Drehmoment	16,5 Nm
Bohrfutteraufnahme	B18
Morsekonus	MK2
Bohrerspannbereich	1 - 16 mm
Bohrtiefe (max.)	82 mm
Tischgröße	290 x 290 mm
Tischneigung	-45° / 0° / 45°
Tisch drehbar	360°
Säulendurchmesser	72 mm
Kabellänge	2 m
Schallleistungspegel (LWA)	88,2 dB(A)
Betriebsart	S1 (Dauerbetrieb)
Ausstattung	LED-Arbeitslicht, Bohrfutterschutz, Tiefenanschlag
Lieferumfang	Grundplatte, Säule, Bohrtisch, Maschinenkopf, Bohrfutter, Führungsstange, LED-Lampe, etc.
Bestimmungsgemäße Verwendung	Bohren von Metall, Kunststoff, Holz und ähnlichen Werkstoffen im privaten Haushalt
Sicherheitsmerkmale	Sicherheitsschalter, Bohrfutterschutz, Notaus (Netzstecker)

Häufig gestellte Fragen - Arbo 2.0 SCHEPPACH

Wie stelle ich die Drehzahl an der Scheppach Arbo 2.0 ein?

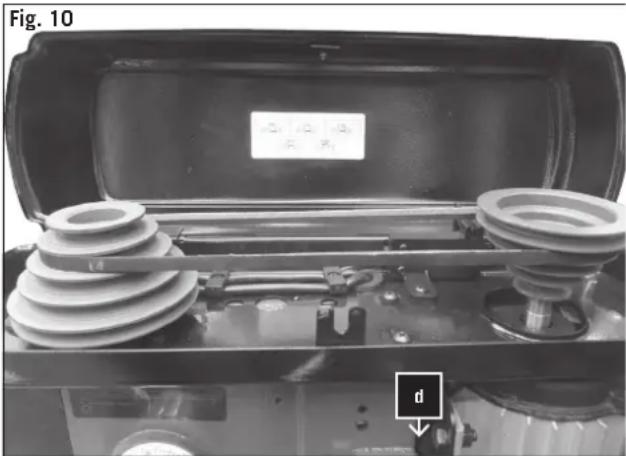

Öffnen Sie die Riemenabdeckung, lösen Sie die Flügelschrauben am Motor, verschieben Sie den Keilriemen auf die gewünschte Riemenscheibenkombination und spannen Sie ihn wieder. Die Drehzahlskala auf der Abdeckung zeigt die möglichen Einstellungen. Ziehen Sie vor dem Einstellen den Netzstecker.

Wie wechsle ich das Bohrfutter?

Drehen Sie den äußeren Ring des Bohrfutters gegen den Uhrzeigersinn, bis es weit geöffnet ist. Schlagen Sie leicht mit einem Holz- oder Gummihammer gegen das Futter, während Sie es mit der anderen Hand auffangen. Setzen Sie das neue Futter auf die Spindel und drücken Sie es fest.

Wie stelle ich die Tischhöhe ein?

Lösen Sie die Tischarretierung (Klemmgriff) am Bohrtischhalter, stellen Sie den Tisch auf die gewünschte Höhe und ziehen Sie die Arretierung wieder fest. Empfohlen wird, die Bohrerspitze kurz über dem Werkstück zu positionieren.

Kann ich die Bohrmaschine auf einer Werkbank montieren?

Ja, es wird dringend empfohlen, die Maschine auf einer Werkbank zu verschrauben. Die Grundplatte hat Bohrungen für eine sichere Befestigung.

Welche Sicherheitsausrüstung sollte ich tragen?

Tragen Sie eine Schutzbrille, enganliegende Kleidung, bei langen Haaren ein Haarnetz und ggf. eine Staubmaske. Vermeiden Sie Schmuck und weite Kleidung.

Wie wird der Tiefenanschlag eingestellt?

Der Tiefenanschlag besteht aus einem Anschlagring mit Skala. Lösen Sie die Flügelschraube, stellen Sie den Ring auf die gewünschte Bohrtiefe ein und ziehen Sie die Schraube wieder fest.

Was mache ich, wenn der Bohrer durchrutscht?

Überprüfen Sie, ob der Keilriemen richtig gespannt ist (ca. 13 mm Durchhang) und ob der Bohrer fest im Futter sitzt. Bei weiterem Rutschen die Riemenspannung nachjustieren oder den Bohrer wechseln.

Welche Reinigung und Wartung ist erforderlich?

Halten Sie die Maschine sauber und trocken. Entfernen Sie Späne regelmäßig. Ölen Sie bewegliche Teile leicht. Ziehen Sie vor jeder Wartung den Netzstecker.

Wie schwenke ich den Bohrtisch?

Lösen Sie die Tischarretierung, schwenken Sie den Tisch in den gewünschten Winkel (-45° bis 45°) und ziehen Sie die Arretierung wieder fest. Die Neigungsanzeige dient der groben Orientierung.

Was ist die maximale Werkstückgröße?

Es dürfen nur Werkstücke mit maximal 20 x 20 cm Größe bearbeitet werden, die sicher auf dem Bohrtisch oder im Schraubstock gespannt werden können.

BEDIENUNGSANLEITUNG Arbo 2.0 SCHEPPACH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen scheppach Maschine.

Hinweis

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden die an diesem Gerät, oder durch dieses Gerät entstehen bei:

• Unsachgemäßer Behandlung.
• Nichtbeachtung der Bedienungsanweisung.
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.

- Einbau und Austausch von „Nicht Original Ersatzteilen“.

- Nicht „Bestimmungsgemäßer Verwendung“.

- Ausfälle der elektrischen Anlage, bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113/ VDE 0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch. Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanweisung müssen Sie unbedingt die für den Betrieb der Maschine geltenden Vorschriften Ihres Landes beachten.

Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine aufbewahren. Sie muß von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unter- richtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten fachtechnischen Regeln zu beachten.

Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Bei Beanstandungen muß sofort der Zubringer verständigt werden.
• Spätere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-scheppach-Teile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikel-Nummern sowie Typ und Baujahr des Gerätes an.

Arbo 2.0

Technische Daten
Länge x Breite x Höhe mm	565 x 325 980
T-Nuten mm	2 x 18
Tischgröße mm	290 x 290
Schwenkbereich Tisch °	-45 / 0 / 45
Drehbereich Tisch °	360
Abstand Bohrfutter-Tisch min. mm	440
Abstand Bohrfutter-Bodenplatte min. mm	630
ø Säule mm	72
Morsekegel MK 2
Bohrfutter- aufnahme B18
Bohrerspann- bereich mm 1 - 16
Bohrtiefe max. mm 82
Drehmoment max. Nm 16,5

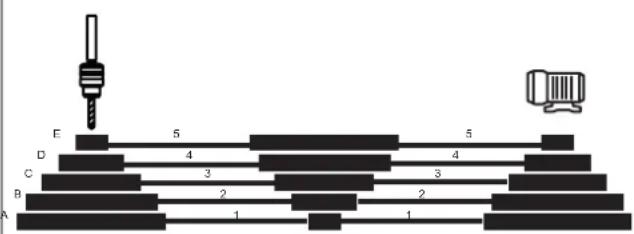

Drehzahlstufen 1/min	180 - 270 - 420 - 430 - 470 - 580 - 630 - 650 - 720 - 1230 - 1320 - 1460 - 1880 - 1950 - 2770
Motor 230V / 50Hz
Betriebsart S1
Kabellänge mm 2000
Gewicht kg 28,0
Technische Änderungen vorbehalten!

Geräuschkennwerte

Die Geräusch- und Vibrationswerte wurden entsprechend EN 3746 ermittelt.

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitswerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Imis sions pegeln gibt, dann daraus nicht zuverlässig abgleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren welche den derzeitigen am Arbeitsplatz vorhandenen Imissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z. B. die Anzahl der Maschinen und benachbarten Vorgängen. Die zulässigen Arbeitwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Schallleistungspegel LWA: 88,2 dB(A)

Unsicherheit K: 4 dB(A)

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: △

Vorlagen Sicherheitshinweise

Allgemeine Sicherheitsregeln

Tragen Sie beim arbeiten mit der Tischbohrmaschine geeignete, enganliegende Schutzkleidung.

Tragen Sie bei langen Haaren immer ein Haarnetz (oder ein Mütze)!

Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1. Halten Sie Ihren Arbeitsbereich in Ordnung

- Unordnung im Arbeitsbereich ergibt Unfallgefahr.

1. Berücksichtigen Sie Umgebungseinflüsse

- Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

1. Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.

1. Halten Sie Kinder fern!

- Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

1. Bewahren Sie Ihre Werkzeuge sicher auf

- Unbenutzte Werkzeuge sollten in einem trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden.

1. Überlasten Sie Ihre Werkzeuge nicht

- Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

1. Benützen Sie das richtige Werkzeug

- Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benützen Sie Werkzeuge nicht für Zwecke und Arbeiten, für die Sie nicht bestimmt sind; zum Beispiel benützen Sie keine Handkreissäge, um Bäume zu fällen oder Äste zu schneiden.

1. Tragen Sie geeignete Arbeitskleidung

- Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

1. Benützen Sie eine Schutzbrille

- Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

1. Zweckentfremden Sie nicht das Kabel

- Tragen Sie das Werkzeug nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steck-dose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

1. Sichern Sie das Werkstück

- Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.

12. Überdehnen Sie nicht Ihren Standbereich

- Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

13. Pflegen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte. Halten Sie Handgriffe trocken und frei von Öl und Fett.

14. Ziehen Sie den Netzstecker

- Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel, wie zum Beispiel Sägeblatt, Bohrer und Maschinenwerkzeugen aller Art.

15. Lassen Sie keine Werkzeugschlüssel stecken

- Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

16. Vermeiden Sie unbeabsichtigten Anlauf

- Tragen Sie keine an das Stromnetz angeschlossenen Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

17. Verlängerungskabel im Freien

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

18. Seien Sie stets aufmerksam

- Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.

19. Kontrollieren Sie Ihr Gerät auf Beschädigungen

- Vor weiterem Gebrauch des Werkzeugs die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein um die Sicherheit des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

20. Achtung!

- Zu Ihrer eigenen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden. Der Gebrauch

anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

21. Reparaturen nur vom Elektrofachmann

- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.

22. Schließen Sie die Staubabsaug-Einrichtung an

- Wenn Vorrichtungen zum Anschluss von Staubabsaugeinrichtungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und benutzt werden.

Spezielle Sicherheitshinweise

Bei der Konstruktion der Säulenbohrmaschine wurde darauf geachtet, dass Gefährdungen bei bestimmung gemäße Anwendung weitgehend ausgeschlossen sind. Dennoch gibt es einige Sicherheitsmaßnahmen die zu beachten sind, damit Restgefahren ausgeschlossen werden können.

Richtige Netzspannung beachten!

Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

Schutzkontaktsteckdose verwenden!

Das Gerät darf nur an einer Steckdose mit ordnungsgemäß installiertem Schutzkontakt betrieben werden.

Achtung! Verlängerungskabel!

Der Litzenquerschnitt eines Verlängerungskabels muss mindestens 1,5 mm2 betragen. Rollen „Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

Schutz vor elektrischem Schlag!

Schützen Sie das Gerät vor Feuchtigkeit. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden. Überprüfen Sie vor jeder Benutzung das Gerät und die Netzanschlussleitung mit Stecker auf Schäden. Vermeiden Sie Körperberührungen mit geerdeten Teilen, z.B. Rohren, Heizkörper etc...

Schutz vor Brand oder Explosion!

Im Inneren des Gerätes befinden sich funkenbildende Bauteile. Benutzen Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

Gerät mit Sorgfalt behandeln!

Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise über den Werkzeugwechsel.

Geeignete Arbeitskleidung und Schutzausrüstung tragen!

Nicht geeignet ist weite Kleidung, sie kann von beweglichen Teilen erfasst werden oder Sie können hängen bleiben. Tragen Sie bei langen Haaren ein Haarnetz. Tragen Sie bei Arbeiten mit Werkzeugmaschinen grundsätzlich keinen Schmuck. Tragen Sie unbedingt eine Schutzbrille. Bei Nichtbeachtung können Augenverletzungen entstehen.

Arbeitsplatz in Ordnung halten!

Unordnung in Ihrem Arbeitsbereich führt leicht zu Unfällen. Lassen Sie keine Werkzeuge, Gegenstände oder Kabel im unmittelbaren Arbeitsbereich liegen, Stolpergefahr! Sorgen Sie für ausreichende Beleuchtung.

Auf andere Personen achten!

Achten Sie bei der Benutzung des Gerätes auf andere Personen, vor allem Kinder, und halten Sie diese von Ihrem Arbeitsbereich fern. Lassen Sie niemanden das Gerät oder das Kabel berühren.

Werkzeuge sicher aufbewahren!

Unbenutzte Geräte an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahren.

Gerät nicht überlasten!

Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke, für die sie nicht bestimmt sind.

Sicherer Stand bei der Arbeit!

Achten Sie bei Ihrer Arbeit auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen, halten Sie immer das Gleichgewicht.

Netzstecker ziehen

bei Nichtgebrauch des Werkzeugs, vor der Wartung und beim Wechseln der Bohrer.

Netzstecker ziehen

Stellen Sie sicher, dass der Netzanschluss mit mindestens 10 A abgesichert ist.

Unbeabsichtigten Anlauf vermeiden!

Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

Beobachten Sie Ihre Arbeit!

Beobachten Sie stets die Maschine und den Gegenstand, den Sie bearbeiten. Verwenden Sie Ihre Maschine niemals, wenn Sie unkonzentriert oder abgelenkt sind. Verwenden Sie Ihre Maschine niemals unter Alkohol- oder Tabletteneinfluss.

Maximale Werkstückgröße!

Es dürfen nur Werkstücke (max. 20 x 20 cm) bearbeitet werden, die am Bohrtisch oder im Schraubstock sicher gespannt werden können.

Werkzeug auf Beschädigung überprüfen!

Vor dem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf Ihre einwandfreie Funktion untersucht werden. Kontrollieren Sie regelmäßig das Kabel des Werkzeugs. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb sicherzustellen. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angeben ist. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein und ausschalten lässt.

Warnung! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs als in dieser Gebrauchsanleitung angegeben, kann eine Verletzungsgefahr für Sie bedeuten.

Lesen Sie nun die Bedienungsanleitung und befolgen Sie die darin enthaltenen Anweisungen.

⚠️ Bestimmungsgemäße Verwendung

Die Säulenbohrmaschine ist zum Bohren von Metall, Kunststoff, Holz und ähnlichen Werkstoffen bestimmt und darf nur im privaten Haushaltsbereich verwendet werden.

Lebensmittel und gesundheitsgefährdende Materialien dürfen mit der Maschine nicht bearbeitet werden.

Werkzeugschaft geeignet. Darüberhinaus können auch Werkzeuge mit Kegelschaft verwendet werden. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

⚠️ Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten

• Gefährdung der Gesundheit durch das rotierende Werkzeug bei langem Kopfhaar und loser Kleidung. Persönliche Schutzausrüstung wie Haarnetz und eng anliegende Kleidung tragen.
• Gefährdung der Gesundheit durch herumfliegende Späne. Persönliche Schutzausrüstung wie Augenschutz tragen.
• Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Halterung oder Führung, wie arbeiten ohne Schraubstock oder Anschlag.
• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen
• Des weiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.

Auspacken und Lieferumfang

Warnung: Sollte ein Teil fehlen, versuchen Sie nicht, die Bohrmaschine zu betreiben, bevor Sie nicht das fehlende Teil korrekt montiert haben. Stecken Sie vorher nicht den Stecker in die Steckdose und schalten Sie das Gerät nicht ein.

Packen Sie alle Teile aus und überprüfen Sie die Vollständigkeit mit der folgenden Tabelle

Entsorgen Sie die Verpackung nicht sofort für den Fall, dass Sie dieses Produkt Ihrem Händler zurückgeben müssen.

Lieferumfang stk.
Grundplatte 1
Säule 1
Befestigungsschrauben M10x35 4
Bohrtisch 1
Bohrtischhalter 1
Maschinenkopf 1
Führungsstange 1
Bohrfutterschutz 1
Verstellgriff Höhenverstellung 1
Klemmgriff Höhenverstellung 1
Griff 3
LED-Lampe	1
Bohrfutter	1

Prüfen

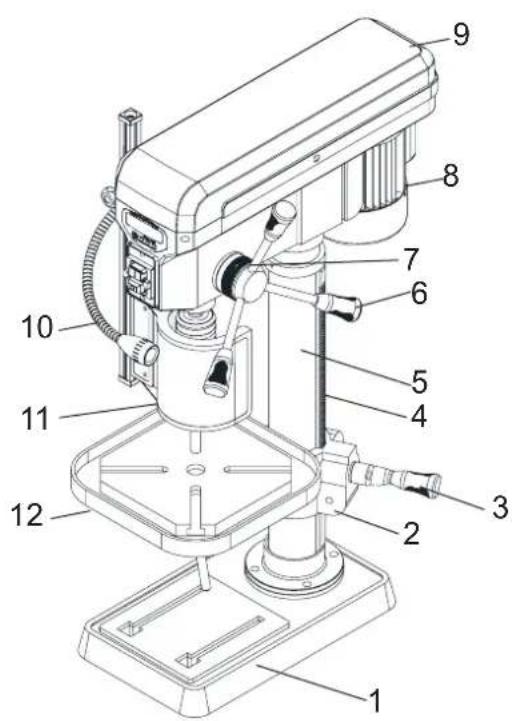

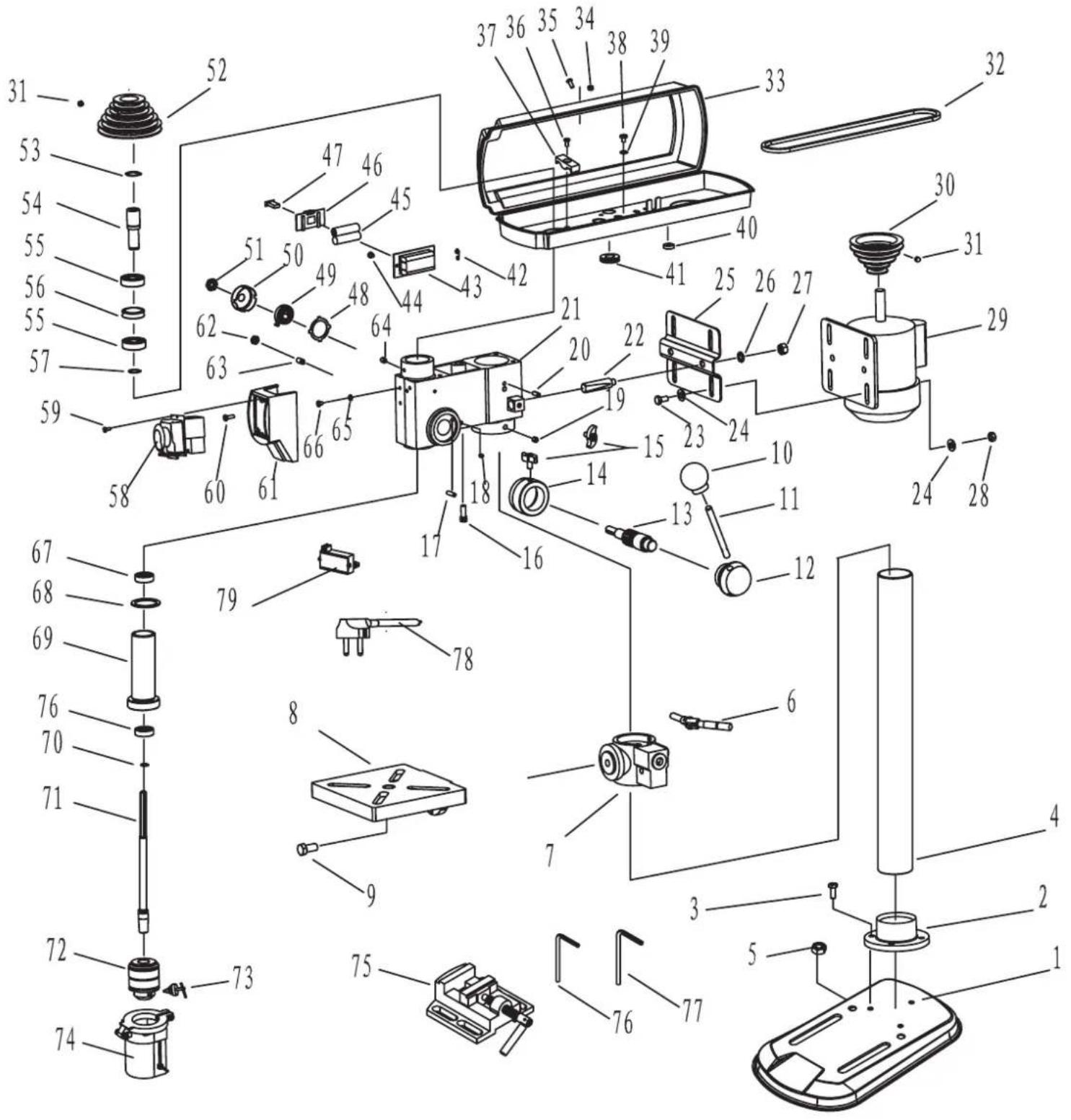

Fig. 1

1 Grundplatte
2 Bohrtischhalter
3 Verstellgriff Höhenverstellung
4 Zahnstange Säule
5 Säule
6 Griff
7 Klemmschraube für Skala
8 Motor
9 Riemenschutzhaube
10 LED-Lampe
11 Bohrfutterschutz
12 Bohrtisch
13 Führungsstange
14 Klemmgriff Höhenverstellung
15 Klemmgriff für Bohrtisch
16 Bohrfutter
17 Ein-/Ausschalter LED-Lampe
18 Ein-/Ausschalter
19 Digitalanzeige

Montageanweisung

Warnung:

Zu Ihrer eigenen Sicherheit stecken Sie niemals den Stecker in die Steckdose, bevor Sie nicht alle Schritte der Montage abgearbeitet haben und Sie die Sicherheits- und Arbeitsanweisungen gelesen und verstanden haben.

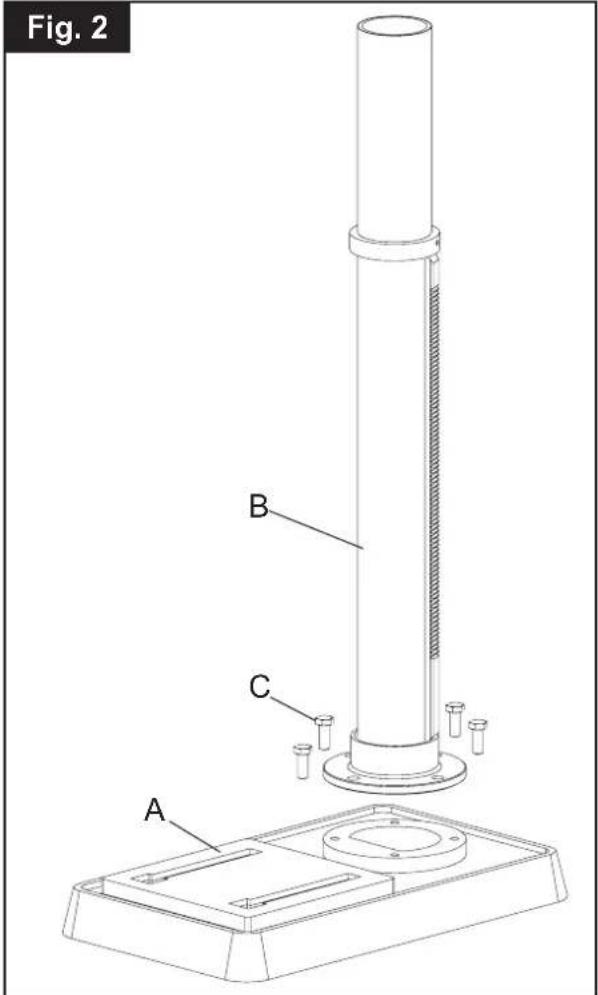

Säule und Maschinenfuß, Fig. 2

1 Stellen Sie die Grundplatte (A) auf den Boden oder auf die Werkbank.
2 Stellen Sie die Säuleneinheit (B) so auf die Grundplatte, dass die Löcher der Säuleneinheit mit den Löchern der Grundplatte deckungsgleich sind.
3 Schrauben Sie die vier Inbusschrauben (C) zur Befestigung der Säuleneinheit in die Grundplatte und ziehen Sie diese mit einem Inbusschlüssel (SW8) fest.

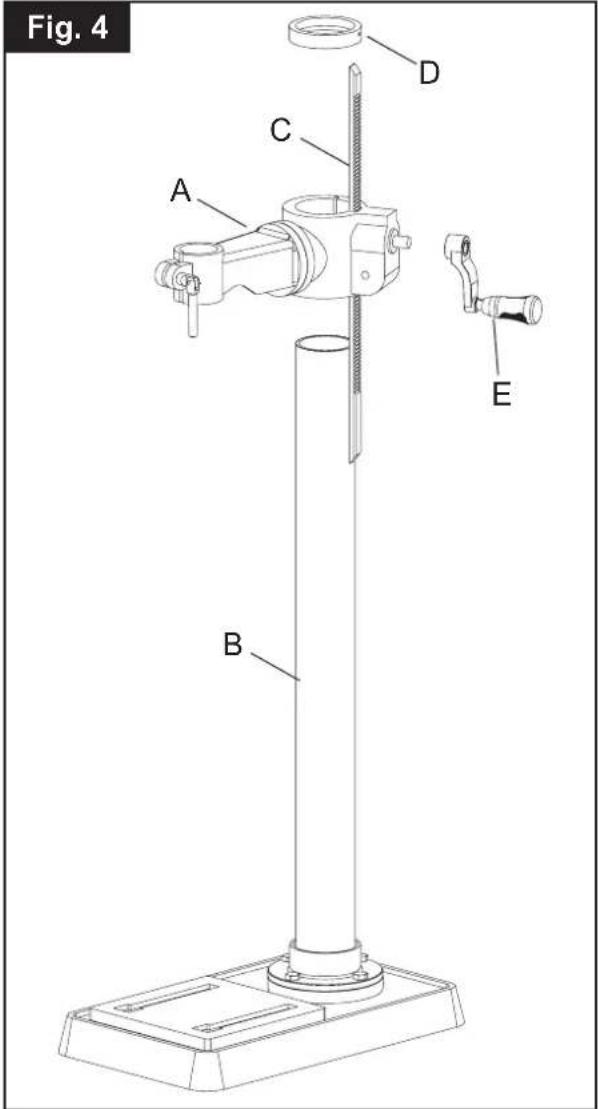

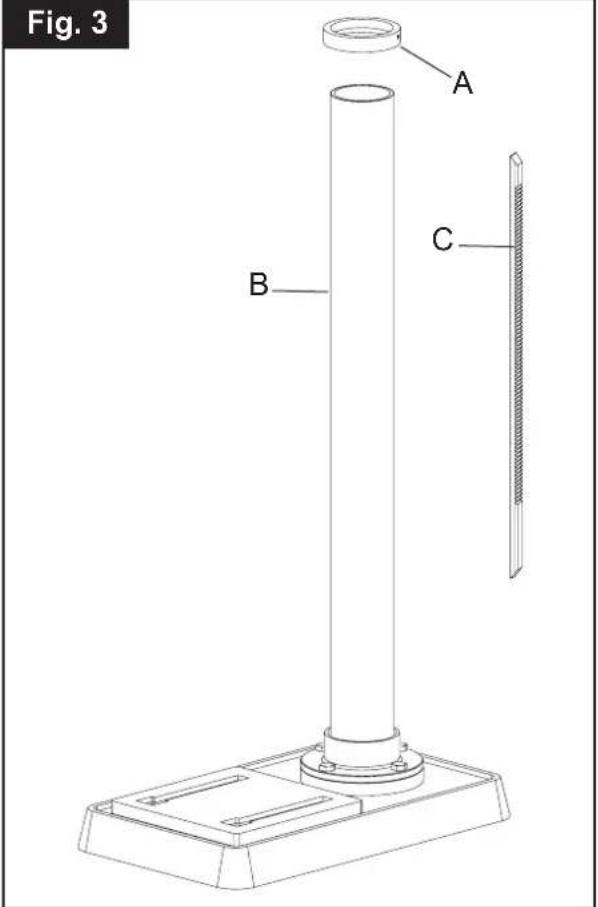

Entfernen der Zahnstange, Fig.3

Um Ihre Bohrmaschine montieren zu können, müssen Sie zunächst die Zahnstange (C) demontieren.

1 Demontieren Sie den Ring (A) mithilfe eines Inbusschlüssels (SW3) und ziehen Sie diesen von der Säule (B).
2 Ziehen Sie nun die Zahnstange (C) heraus.

Montage Bohrtischhalter, Fig.4

1 Stecken Sie die Zahnstange (C) in die Nut des Bohrtischhalters (A).
2 Setzen Sie nun den Bohrtischhalter (A) auf die Säule (B) und sichern Sie diese mit dem Ring (D).
3 Stecken Sie den Verstellgriff Höhenverstellung (E) auf den Schaft des Bohrfutterschutzes (A) und sichern Sie diesen mit einem Inbusschlüssel (

Fig. 3

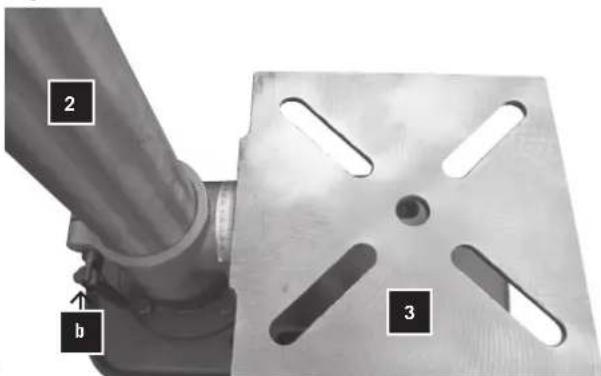

Tisch und Säule, Fig. 3

1 Schieben Sie den Bohrtisch (3) auf die Säule (2). Positionieren Sie den Tisch direkt über der Grundplatte.
2 Installieren Sie die Tischverschraubung (b) von der linken Seite in die Tischeinheit und ziehen Sie diese an.

Maschinenkopf und Säule, Fig. 4

1 Setzen Sie den Maschinenkopf (4) auf die Säule (2).
2 Bringen Sie die Spindel der Bohrmaschine mit dem Tisch und der Grundplatte in Deckung und ziehen Sie die 2 Inbusschrauben (c) fest an.

Bohrfutterschutz Fig. 5

Setzen Sie den Bohrfutterschutz (10) auf das Spindelrohr auf und ziehen Sie die Schlitzschraube (d) an.

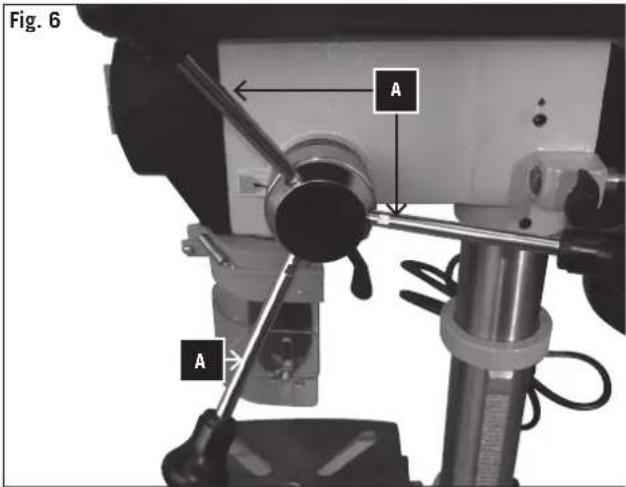

Montage der Griffe an der Kurbel des Vertikalantriebs, Fig. 6

Schrauben Sie die Griffe (A) fest in die Gewinde der Spindelnabe.

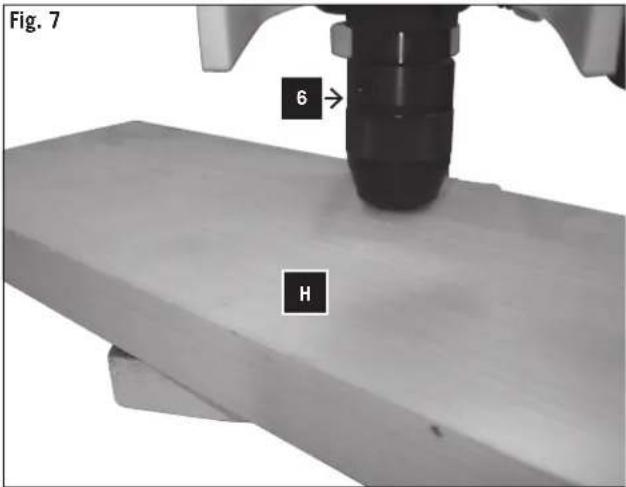

Montage des Bohrfutters, Fig. 7

1 Reinigen Sie das konische Loch im Bohrfutter (A) und den Spindelkonus mit einem sauberen Stück Stoff. Stellen Sie sicher, dass keine Schmutzpartikel mehr an der Oberfläche haften. Durch geringste Verschmutzung auf einer der Oberflächen wird der einwandfreie Halt des Bohrfutters verhindert. Dadurch kann der Bohrer evtl. schlagen. Wenn das konische Loch im Bohrfutter extrem verschmutzt ist, verwenden Sie eine Reinigungslösung auf einem sauberen Stück Stoff.
2 Schieben Sie das Bohrfutter so weit wie möglich auf die Spindelnase.
3 Drehen Sie den äußeren Ring des Bohrfutters gegen den Uhrzeigersinn (aus der Sicht von oben) und öffnen Sie die Backen des Bohrfutters.
4 Legen Sie ein Stück Holz auf den Maschinentisch und senken Sie die Spindel bis auf das Holzstück ab. Drücken Sie fest, damit das Futter genau sitzt.

Montage der Ständerbohrmaschine auf der Werkbank.

Zu Ihrer eigenen Sicherheit wird jedoch dringend die Verschraubung auf einer Werkbank oder ähnlichem empfohlen.

Einstellungen

Warnung:

Alle notwendigen Voreinstellungen für eine einwandfreie Arbeit Ihrer Bohrmaschine sind werksseitig bereits vorgenommen worden. Bitte modifizieren Sie nichts.

Normale Abnutzung und Gebrauch des Werkzeugs können nachträgliches Justieren notwendig machen.

Warnung:

Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie Einstellarbeiten durchführen.

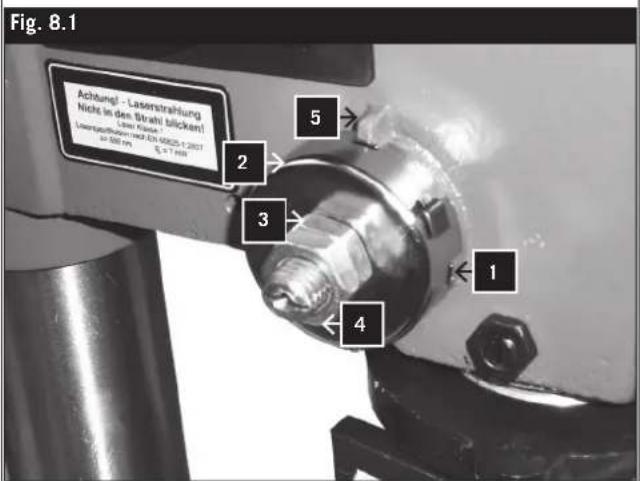

Spindelrückholfeder, Fig. 8.1–8.2

Es kann notwendig sein, dass die Spindelrückholfeder eingestellt werden muss, weil sich deren Spannung verändert hat und dadurch die Spindel zu schnell oder zu langsam fährt.

1 Für mehr Arbeitsfreiraum senken Sie den Tisch ab.
2 Arbeiten Sie an der linken Seite der Bohrmaschine.

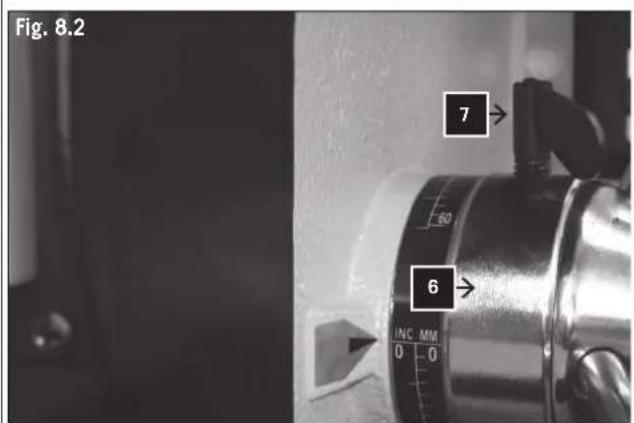

3. Stellen Sie den Anschlagring (6) auf 0 und klemmen diesen mit der Flügelschraube (7) fest. (Fig. 8.2)
4 Drücken Sie einen Schraubenzieher in die untere, vordere Nut (1) der Federabdeckung (2). Halten Sie ihn dort, während Sie nur die (äußere) Kontermutter (D) entfernen.
5 Halten Sie den Schraubenzieher fest in der Nut und lösen Sie die große (innere) Muttern (3+4) bis das sich die Nut von der Nase (F) löst. Entfernen Sie nicht die Mutter.
6 Drehen Sie den Schraubenzieher mit der Federabdeckung vorsichtig gegen den Uhrzeigersinn bis die nächste Nase in die Nut einrastet. Entfernen Sie nicht den Schraubenzieher.
7 Ziehen Sie die 2 Muttern mit einem Schraubenschlüssel wieder an, so dass die Nut in der Nase gehalten wird. Wenn Sie die Mutter zu fest anziehen, kann die Spindel klemmen.
8 Drehen Sie die Anschlagmutter und den Tiefenanzeiger in die obere Position und überprüfen Sie die Spannung durch Drehen des Spindelantriebs. Wenn nicht genug End Vor- Spannung auf der Feder sein sollte, wiederholen Sie die Schritte 3–8, wobei Sie immer eine Einrastung weiter gehen und jedes Mal erneut die Vorspannung überprüfen. Die beste Vorspannung ist eingestellt, wenn die Spindel langsam aus 20 mm Tiefe in die oberste Position zurückfährt.
9 Wenn die Vorspannung stimmt, kontern Sie die Kontermutter gegen die innere Mutter. Achten Sie darauf, dass Sie die innere Mutter nicht weiter drehen.
10 Überprüfen Sie, dass die Spindel sich frei bewegen kann. Wenn die Spindel klemmen sollte, lösen Sie die Kontermutter und die innere Mutter, bis sich die Spindel wieder frei bewegen kann. Ziehen Sie die Kontermutter wieder fest.

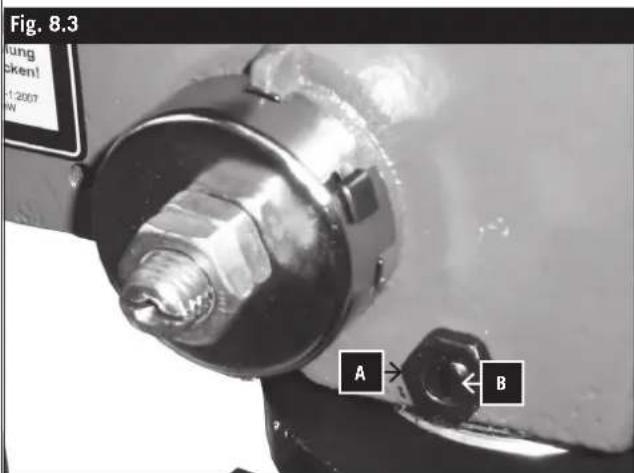

Das axiale Spiel der Spindel, Fig. 8.3

Wenn die Spindel sich in der unteren Position befindet, drehen Sie diese von Hand. Sollten sie ein zu großes Spiel feststellen, verfahren Sie wie folgt:

1 Lösen Sie die Kontermutter (A).
2 Drehen Sie die Schraube (B) im Uhrzeigersinn, um das Spiel auszugleichen, ohne die Auf- und Abwärtsbewegung der Spindel zu beeinträchtigen (ein geringes Spiel ist normal).
3 Ziehen Sie die Kontermutter wieder fest.

Inbetriebnahme

Warnung:

Wenn Sie sich nicht mit dieser Art von Maschine auskennen, holen Sie sich Rat von einem Fachmann. Auf jeden Fall sollten Sie die Gebrauchs- und Sicherheitsinformationen gelesen und verstanden haben, bevor Sie mit diesem Produkt arbeiten.

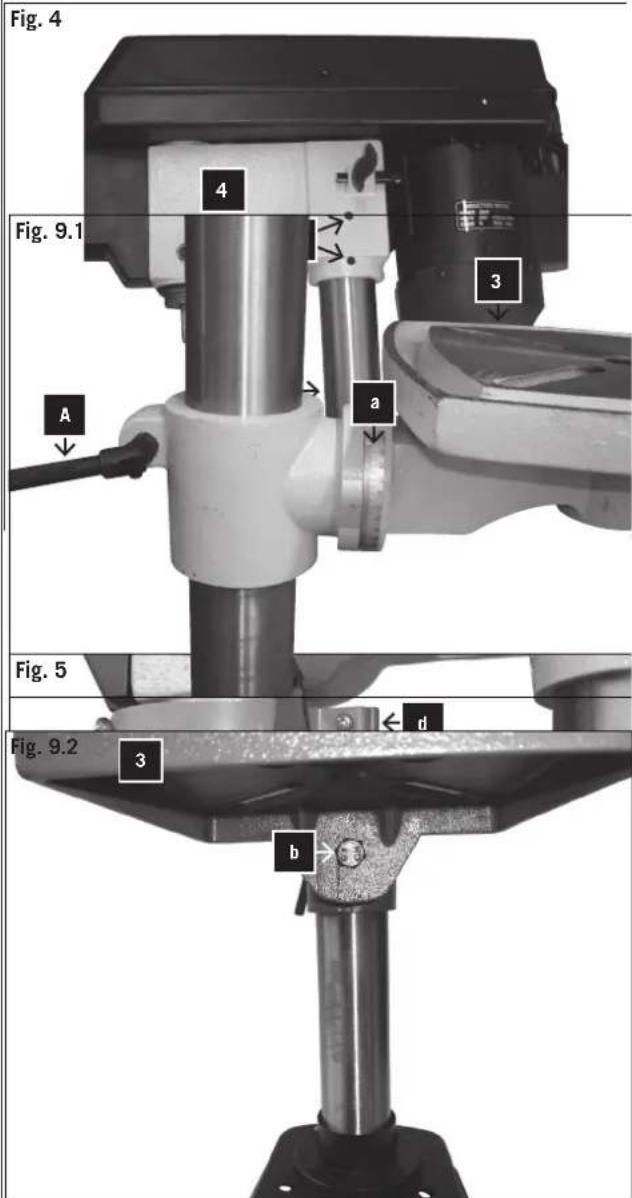

Schwenken des Tisches, Fig. 9.1, 9.2

Hinweis: Die Neigungsanzeige (a) dient nur als Orientierung zur groben Winkeleinstellung. Für Präzisionsarbeiten sind geeignete Winkelmesser zu verwenden.

1 Um den Tisch (3) in die geneigte Position zu bringen, lösen Sie die Tischarretierung (b) und stellen Sie den gewünschten Tischwinkel ein. Ziehen Sie die Tischarretierung wieder fest.

Einstellen der Tischhöhe, Fig. 9.1

1 Lösen Sie die Tischarretierung (A).
2 Stellen Sie den Tisch (3) auf die gewünschte Höhe ein.
3 Ziehen Sie die Tischarretierung (A) wieder fest. Hinweis: Wir empfehlen die Tischhöhe so einzustellen, dass die Bohrerspitze kurz über dem Werkstück ist.

Einspannen des Bohrers

1 Stecken Sie den Bohrer so tief in das Bohrfutter ein, dass die Backen des Futters optimal greifen können. (Achten Sie bei kleinen Bohrern darauf, dass die Backen nicht die Spiralen des Bohrers berühren).
2 Vergewissern Sie sich, dass der Bohrer zentriert im Bohrfutter sitzt.
3 Ziehen Sie das Futter fest genug an, so dass der Bohrer beim Arbeiten nicht durchdrehen kann.
4 Drehen Sie den unteren Teil des Bohrfutters zum Anziehen im Uhrzeigersinn, und entgegen dem Uhrzeigersinn zum Lösen.

Einstellen der Geschwindigkeit und der Keilriemen-spannung, Fig. 10

Achtung! Netzstecker ziehen

1 Sie können verschiedene Spindelgeschwindigkeiten an Ihrer Ständerbohrmaschine einstellen:
2 Wenn Sie das Gerät ausgeschaltet haben, können Sie die Abdeckung öffnen. In der Abdeckung der Maschine sind sämtliche Einstellmöglichkeiten der Spindelgeschwindigkeit aufgeführt
3 Entspannen Sie den Antriebsriemen auf der rechten Seite des Maschinenkopfes, indem Sie beidseitig die Flügelschrauben (d) lösen. Ziehen Sie die rechte Seite des Motors Richtung Spindel, um den Keilriemen zu entspannen (bei Type stb 16s entspannen Sie den Keilriemen mit dem Hebel (e). Ziehen Sie die Flügelschrauben wieder an.
4 Legen Sie den Keilriemen um die entsprechenden Riemenscheiben
5 Lösen Sie die Flügelschrauben und drücken Sie die

rechte Seite des Motors nach hinten, um den Keilriemen wieder zu spannen.

6 Ziehen Sie die Flügelschrauben wieder an. Der Keilriemen sollte etwa 13 mm Spiel haben, wenn man ihn in der Mitte zusammendrückt.
7 Schließen Sie die Abdeckung.
8 Sollte der Keilriemen während des Betriebes durchdrehen, stellen Sie die Riemenspannung nach.

Hinweis: Sicherheitsschalter

Wenn Sie die Geschwindigkeit einstellen wollen, müssen Sie die Abdeckung öffnen. Um Verletzungsgefahr zu vermeiden wird die Bohrmaschine durch den Sicherheitsschalter automatisch abgeschaltet.

Wechseln des Bohrfutters

Drehen Sie den äußeren Ring des Bohrfutters soweit wie möglich gegen den Uhrzeigersinn.

Schlagen Sie leicht mit einem Holz- oder Gummihammer-gegen das Bohrfutter. Halten Sie mit der anderen Hand das Futter, wenn es von der Spindel gleitet.

Tiefenanschlag Fig 10.1

Der Tiefenanschlag ermöglicht es die Bohrtiefe zu begrenzen. Dazu wird der Anschlagring (6) mit der Skala auf die gewünschte Tiefe eingestellt und mit der Flügelschraube (7) festgeklemmt.

Positionieren des Werkstücks, Fig. 11

Legen Sie immer eine Unterlage (A) (z.B. Holz) zwischen Tisch und Werkstück. Dadurch wird verhindert, dass beim Durchbohren die Rückseite des Werkstücks splittert oder ausbricht. Um zu vermeiden, dass die Unterlage sich unkontrolliert mitdreht, ist sie an der linken Seite der Säule (2) wie abgebildet anzulehnen.

Warnung:

Um zu verhindern, dass das Werkstück oder die Unterlage während der Arbeit aus Ihrer Hand gerissen wird, legen Sie es immer an der linken Seite der Säule an. Wenn das Werkstück oder die Unterlage hierzu nicht lang genug ist, spannen Sie es am Tisch fest, andernfalls könnte es zu erheblichen Verletzungen kommen.

Hinweis: Für kleine Werkstücke, die nicht auf den Tisch gespannt werden können, nutzen Sie einen Maschinenschraubstock (optionales Zubehör).

Der Schraubstock muss am Tisch eingespannt oder festgeschraubt werden, um Verletzungen durch rotierende Werkstücke oder den Schraubstock sowie Zerstörung des Werkzeugs zu verhindern.

Bohren eines Lochs

Markieren Sie die zu bohrende Stelle am Werkstück mit Hilfe eines Körners oder eines spitzen Nagels. Bevor Sie die Bohrmaschine einschalten, senken Sie den Bohrer auf das Werkstück ab und zentrieren Sie ihn über der zu bohrenden Stelle. Schalten sie die Maschine ein und drücken Sie den Bohrer sanft auf das Werkstück, so daß er sauber schneiden kann.

Bei zu geringem Vorschub besteht die Gefahr, daß der Bohrer heiß wird.

Bei zu großen Vorschub besteht die Gefahr, daß der Motor blockiert, der Keilriemen oder der Bohrer durchrutscht, sich das Werkstück löst oder der Bohrer bricht.

Wenn Sie in Metall bohren, kann es notwendig sein, den

Bohrer mit geeigneter Flüssigkeit zu kühlen.

Einschalten des Laserlichts Fig. 12

Laserlicht einschalten (L)

Laser (M)

Deutschland

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Great Britain

Gäller endast EU-länder

EG-Konformitätserklärung

scheppach Fabrikation von

Holzbearbeitungsmaschinen GmbH

Günzburger Str. 69

D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäßEU-Richtline und Normen für den Artikel
GB	hereby declares the followingconformity under the EU Directive and standardsfor the following article
FR	déclare la conformité suivante selon la directive UEet les normes pour l’article
IT	dichiara la seguente conformità secondo le direttivee le normative UE per l’articolo
CZ	prohlašuje následující shodu podlesmernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozószabványok szerinti következomegfeleloségi nyilatkozatot teszi atermékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitatecorespunzător directivelor și normelor UE pentruarticolul
TR	Normları geregince asagídaki uygunluk açıklamasını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää alaesitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacymidyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in normamiza artikel

Art.-Nr.: 4906806000

scheppach Fabrikation von

Holzbearbeitungsmaschinen GmbH

Günzburger Str. 69

D-89335 Ichenhausen

CE

Offsichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
