DP55 - Vrtačka SCHEPPACH - Bezplatný návod k obsluze

Typ produktu	Stolní sloupová vrtačka
Značka	Scheppach
Model	DP55
Jmenovitý výkon (S1)	710 W
Max. výkon (S2 5 min)	900 W
Napájecí napětí	220-240 V ~ 50 Hz
Otáčky naprázdno	500 - 2600 min⁻¹
Upínací rozsah sklíčidla	1,5 - 13 mm
Max. hloubka vrtání	70 mm
Rozměry základové desky	320 x 305 mm
Vzdálenost sklíčidla od desky	280 mm
Hmotnost	8,3 kg
Třída ochrany	II (dvojitá izolace)
Třída laseru	2 (vlnová délka 650 nm, < 1 mW)
Hladina akustického tlaku	89,6 dB(A) (nejistota 3 dB)
Hladina akustického výkonu	102,6 dB(A) (nejistota 3 dB)

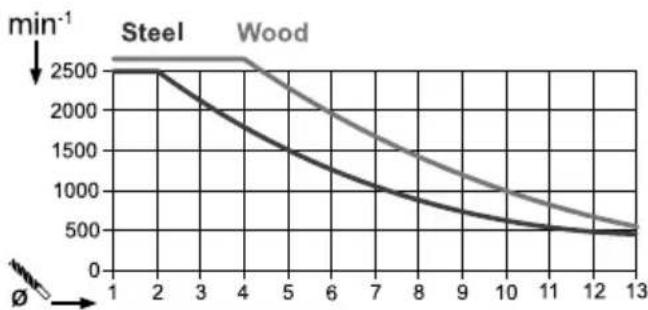

Elektronické nastavení otáček	Ano, tlačítky + a -
Křížový laser	Ano, s vlastním vypínačem
Digitální displej	Ano (otáčky, zapnutí/vypnutí)
Doraz hloubky	Ano, nastavitelný s uzamykací pákou
Rychloupínací zařízení	Ano, pro obrobek
Paralelní doraz	Ano, nastavitelný
Obráběné materiály	Kov, dřevo, plast, obklady
Údržba	Pravidelné čištění, mazání pohyblivých částí, kontrola uhlíků
Záruka	Zákonná, vadné díly zdarma vyměněny

Často kladené otázky - DP55 SCHEPPACH

Jak nastavit otáčky vrtačky Scheppach DP55?

Použijte tlačítka + (12.1) a - (12.2) na řídicí jednotce pro zvýšení nebo snížení otáček. Zvolené otáčky se zobrazí na displeji (9). Rozsah 500 až 2600 ot./min.

Jak použít křížový laser k umístění obrobku?

Stiskněte tlačítko 12.3 pro zapnutí laseru. Průsečík dvou paprsků ukazuje střed vrtání. Umístěte svou značku na toto místo.

Jak nastavit hloubku vrtání?

Povolte uzamykací páku (6), proveďte zkušební vrtání do požadované hloubky, poté páku opět utáhněte. Doraz (7) je pak zablokován v této hloubce.

Jaký je upínací rozsah sklíčidla?

Sklíčidlo pojme vrtáky o průměru 1,5 až 13 mm.

Jak upnout vrták do sklíčidla?

Otevřete ochranu sklíčidla, vložte klíč sklíčidla, otáčejte proti směru hodinových ručiček pro otevření pouzdra, vložte vrták, poté otáčejte klíčem po směru hodinových ručiček pro utažení. Před spuštěním klíč vyjměte.

Jaký maximální výkon může vrtačka poskytnout?

V režimu S1 (trvalý): 710 W. V režimu S2 (5 min): 900 W. Po 5 minutách používání na plný výkon nechte vychladnout, dokud teplota neklesne na 2 °C nad okolní teplotu.

Jak upevnit velké obrobky na stůl?

Použijte paralelní doraz (16) zasunutím do drážek základové desky a utažením křídlovými šrouby. Umístěte obrobek proti dorazu a použijte rychloupínací zařízení (2) k jeho zajištění.

Jaké jsou základní bezpečnostní pokyny?

Vždy noste ochranné brýle, chránítka sluchu a protiprachovou masku. Nenoste rukavice, svažte dlouhé vlasy. Ujistěte se, že je obrobek řádně upevněn. Před jakýmkoli seřízením nebo údržbou odpojte zástrčku.

Jak provádět údržbu vrtačky pro prodloužení její životnosti?

Po každém použití odstraňte třísky a prach kartáčem nebo vysavačem. Jednou měsíčně namažte pohyblivé části. Každých 50 hodin zkontrolujte uhlíky a vyměňte je, pokud jsou opotřebované na 6 mm.

Co dělat, když vrtačka nenastartuje?

Zkontrolujte zásuvku, napájecí kabel a jistič. Pokud je motor, kabel nebo spínač vadný, nechte opravit kvalifikovaným elektrikářem nebo zákaznickým servisem.

NÁVOD K OBSLUZE DP55 SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Varování! Při nedodržení možné nebezpečí ohrožení života, nebezpečí zranění nebo poškození nástroje!
	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Noste ochranné brýle!
	Noste ochranná sluchátka!
	Bude-li se při práci prášit, noste ochranu dýchacích cest!
	Dlouhé vlasy nenoste volně. Používejte síť ku na vlasy.
	Nenoste rukavice.
	Třída ochrany II (dvojitá izolace)
	Pozor! Laserové záření
	Výrobek odpovídá platným evropským směrnicím.
	Výrobek odpovídá platným srbským směrnicím.

Obsah:

Strana:

1. Úvod.... 100
2. Popis přístroje (obr. 1-6, 11, 12).... 100
3. Rozsah dodávky 100
4. Použití v souladu s určením 101
5. Bezpečnostní pokyny 101
6. Technické údaje....103
7. Před uvedením do provozu.... 104
8. Montáž 104
9. Obsluha....105
10. Přeprava 106
11. Čištění a údržba.... 106
12. Skladování 107
13. Elektrické připojení 107
14. Likvidace a recyklace 108
15. Odstraňování poruch.... 109
16. Prohlášení o shodě 314

1. Úvod

Výrobce:

Scheppach GmbH

Přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,
• nedodržování návodu k obsluze,
• oprav prostřednictvím třetích osob, neautorizovaných odborníků,
• montáže a výměny neoriginálních náhradních dílů,
• použití, které není v souladu s určením,
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Před montáží a uvedením do provozu si přečtěte celý text návodu k obsluze.

Tento návod k obsluze Vám má ulehčit seznámení s vaším strojem a využití možností jeho použití podle určení.

Návod k obsluze obsahuje důležité pokyny a upozornění, jak bezpečně, odborně a hospodárně pracovat se strojem, a jak zabránit nebezpečí, ušetřit náklady za opravy, snížit ztrátové časy, a zvýšit spolehlivost a životnost stroje.

K bezpečnostním ustanovením tohoto návodu k obsluze musíte navíc bezpodmínečně dodržovat předpisy své země, platné pro provoz stroje.

Uchovávejte návod k obsluze u stroje v ochranném pouzdře, chráněný před nečistotou a vlhkostí. Každý pracovník obsluhy si ho musí před zahájením práce přečíst a pečlivě dodržovat.

Na stroji smí pracovat jen osoby, které jsou poučené v používání stroje, a informované o nebezpečích s tím spojených. Je nutné dodržovat vyžadovaný minimální věk.

Kromě bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

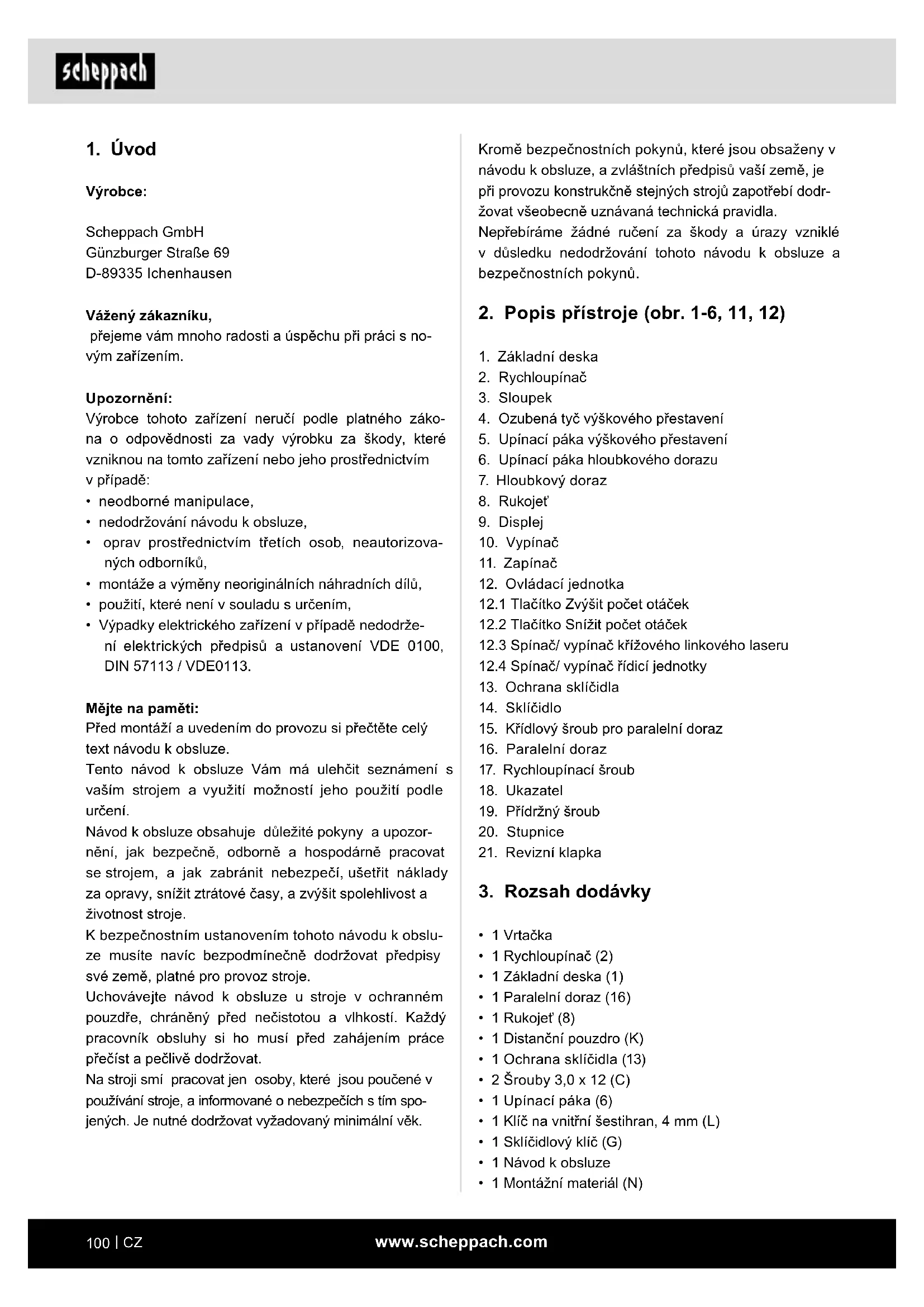

2. Popis přístroje (obr. 1-6, 11, 12)

1. Základní deska
2. Rychloupínač
3. Sloupek
4. Ozubená tyč výškového přestavení
5. Upínací páka výškového přestavení
6. Upínací páka hloubkového dorazu
7. Hloubkový doraz
8. Rukojet'
9. Displej
10. Vypínač
11. Zapínač
12. Ovládací jednotka 12.1 Tlačítko Zvýšit počet otáček 12.2 Tlačítko Snížit počet otáček 12.3 Spínač/ vypínač křížového linkového laseru 12.4 Spínač/ vypínač řídicí jednotky
13. Ochrana sklíčidla
14. Sklíčidlo
15. Křídlový šroub pro paralelní doraz
16. Paralelní doraz
17. Rychloupínací šroub
18. Ukazatel
19. Přídržný šroub
20. Stupnice
21. Revizní klapka • 1 Vrtačka • 1 Rychloupínač (2) • 1 Základní deska (1) • 1 Paralelní doraz (16) • 1 Rukojet' (8) • 1 Distanční pouzdro (K) • 1 Ochrana sklíčidla (13) • 2 Šrouby 3,0 x 12 (C) • 1 Upínací páka (6) • 1 Klíč na vnitřní šestihran, 4 mm (L) • 1 Sklíčidlový klíč (G) • 1 Návod k obsluze • 1 Montážní materiál (N)

3. Rozsah dodávky

• 1 Matice (J) • 1 Inbusový šroub (B)

4. Použití v souladu s určením

Stolní vrtačka je určena k vrtání do kovu, dřeva, plastu a dlaždic.

Upínací rozsah vrtacího sklíčidla: 1,5 - 13 mm.

Přístroj je určen k použití v domácnosti. Nebyl koncipován pro trvalé průmyslové používání. Přístroj není určen k používání osobami mladšími 16 let. Mladiství nad 16 let smějí přístroj používat pouze pod dohledem. Výrobce neručí za škody, které byly zapříčiněny použitím v rozporu s určením nebo chybnou obsluhou.

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

5. Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud opomenete dodržovat následující instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám. b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.

c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

1. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.

c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.

d) Kabel nepoužívejte k přenášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Kabel nenechávejte v horku, v oleji, na ostrých hranách nebo u pohyblivých dílů. Poškozené nebo zamotané kabely zvyšují riziko zasažení elektrickým proudem.

e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího kabelu, vhodného pro venkovní použití, snižuje riziko zasažení elektrickým proudem.

f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

1. Bezpečnost osob

a) Při práci s elektrickým nástrojem buďte pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.

b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle.

Použití osobních ochranných prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.

c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky zapnutý, může to vést nehodám.

d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu nástroje, může vést ke zraněním.

e) Vyhněte se nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.

f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy, oděv a rukavice v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

g) Jsou-li namontována zařízení pro odsávání a zachycování prachu, ujistěte se, že jsou správně připojena a správně používána. Používání odsávání prachu může snížit ohrožení prachem.

h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

1. Používání a manipulace s elektrickým nástrojem

a) Přístroj nepřetěžujte. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor.

Tato preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejsou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

1. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

Bezpečnostní pokyny pro vrtačky

a) Vrtačka musí být zajištěna. Nesprávně upevněná vrtačka se může pohnout nebo převrátit a zapříčinit zranění.

b) Obrobek musí být upnutý nebo upevněný k uložení obrobku. Nevrtejte do obrobků, které jsou příliš malé na bezpečné upnutí. Přidržování obrobku rukou může vést ke zranění.

c) Nenoste rukavice. Rukavice mohou být zachyceny otáčejícími se díly nebo vrtnými třískami a může dojít ke zranění.

d) Když elektrický nástroj běží, nevkládejte ruce do rozsahu vrtání. Kontakt s otáčejícími se díly nebo vrtnými třískami může vést ke zranění.

e) Vrtný nástroj se musí otáčet, než jej přiložíte k obrobku. Jinak by se mohl vrtný nástroj v obrobku zaseknout a zapříčinit tak jeho nečekaný pohyb a případně zranění. f) Pokud se vrtný nástroj zablokuje, přestaňte jej tlačit dolů a vypněte jej. Zjistěte příčinu zablokování a odstraňte ji. Blokování může vést k nečekanému pohybu obrobku a tím ke zranění. g) Tlak směrem dolů pravidelně přerušujte, abyste se vyvarovali dlouhých třísek. Ostré kovové třísky se mohou zaseknout a vést ke zraněním. h) Nikdy neodstraňujte třísky z oblasti vrtání, když elektrický nástroj běží. K odstranění třísek odsuňte vrtný nástroj od obrobku, vypněte jej a počkejte, až se úplně zastaví. K odstranění třísek použijte pomůcky jako kartáč nebo hák. Kontakt s otáčejícími se díly nebo vrtnými třískami může vést ke zranění. i) Přípustný počet otáček používaných nástrojů s vyměřenými otáčkami musí být minimálně tak vysoký, jako maximální počet otáček uvedený na elektrickém nástroji. Příslušenství, které se otáčí rychleji, než je přípustné, se může zlomit a vylétnout.

Pozor: Laserové záření Nedívejte se do paprsku Laser třídy 2

Chraňte sebe a své okolí vhodnými preventivními opatřeními před nebezpečím nehody!

• Nikdy se nedívejte nechráněnýma očima přímo do laserového paprsku.
• Nikdy se nedívejte přímo do dráhy paprsku.
• Laserový paprsek nikdy nemířte na odrazivé plochy, ani na osoby nebo zvířata. I laserový paprsek o nízkém výkonu může poškodit oči.
• Pozor – při provádění jiných postupů než zde uvedených může dojít k nebezpečné expozici laserovým zářením.
• Laserový modul nikdy neotvírejte. Mohlo by nečekaně dojít k vystavení záření.
• Laser nesmí být vyměňován za laser jiného typu.
• Opravy laseru smí provádět pouze výrobce laseru nebo autorizovaný zástupce.
• Označení a místo umístění výstražných štítků viz obr. 8 a 9.

⚠️ VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Zbytková rizika

I když obsluhujete tento elektrický nástroj podle předpisů, vždy hrozí zbytková rizika. Níže uvedená nebezpečí se mohou vyskytnout v souvislosti s typem konstrukce a provedením tohoto elektrického nástroje:

• Poškození plic, pokud není používána vhodná maska na ochranu před prachem.
• Poškození sluchu, pokud není používána vhodná ochrana sluchu.
• Pokud se zařízení používá delší dobu nebo není řádně ovládáno nebo udržováno, může dojít k poškození zdraví způsobenému vibracemi rukou a paží.

6. Technické údaje

Motor na střídavý proud 220 - 240 V~ 50 Hz

Jmenovitý výkon S1 710 Watt
Druh provozního režimu S2 5min* 900W
Volnoběžné otáčky n0	500 - 2600 min -1
Upínací rozsah vrtacího sklíčidla	1,5 - 13 mm
Vrtací zdvih max. 70 mm
Rozměry základní desky 320 x 305 mm
Vzdálenost sklíčidla od styčnice	280 mm
Hmotnost cca 8,3 kg
Třída ochrany	II / ☐
Laserová třída	2
Vlnová délka laseru	650 nm
Výkon laseru	< 1 mW

Technické změny vyhrazeny!

* Po nepřetržitém provozu trvajícím 5 minut následuje klidová pauza, dokud mezi teplotou přístroje a teplotou místnosti nebude rozdíl menší než 2 K (2 °C).

Opracovávaný předmět musí být vysoký alespoň 3 mm a široký alespoň 45 mm. Dávejte pozor, aby byl opracovávaný předmět vždy zajištěn držákem.

Hluk

Hluk změřený podle normy EN 62841.

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

Uvedené hodnoty hlukových emisí byly měřeny normovaným zkušebním postupem a mohou být použity ke srovnání elektrického nástroje s jiným.

Uvedené hodnoty hlukových emisí lze použít rovněž k předběžnému odhadu zatížení.

Varování:

• Hodnoty hlukových emisí se mohou během reálného používání elektrického nástroje lišit od uvedených hodnot v závislosti na způsobu použití elektrického nástroje, především podle toho, jaký obrobek se bude obrábět.
• Pokuste se udržet zatížení na co nejnižší úrovni. Příklad opatření: omezení pracovní doby. Přitom je třeba zohlednit všechny části provozního cyklu (například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, běží však naprázdno).

7. Před uvedením do provozu

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

POZOR

Zařízení a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobnými díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

Před připojením se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.

• Zkontrolujte, zda se přístroj při přepravě nepoškodil. Případné škody ihned nahlaste přepravní společnosti, která vám elektrický nástroj dodala.
• Předcházejte používání dlouhých přívodních vedení (prodlužovacího kabelu).
• Elektrický nástroj nepoužívejte ve vlhkém nebo mokrém prostředí.
• Elektrický nástroj se smí provozovat pouze ve vhodných (dobře větraných) prostorách.

8. Montáž

⚠Pozor!

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

⚠ Před připojením stroje do sítě se přesvědčte, že jsou údaje na typovém štítku shodné s údaji o síti přípojky.

⚠ Varování! Než zahájíte nastavení přístroje, vždy vytáhněte síťovou zástrčku ze zásuvky.

8.1 Montáž základní desky a sloupku (obr. 2)

1. Nasuňte rychloupínač (2) na sloupek (3).
2. Nasaďte sloupek (3) do základní desky (1) tak, aby vodicí kolík na spodním konci sloupku (3) zapadl do drážky uchycení základní desky (1).
3. Utáhněte předmontované upevňovací šrouby (A) na zadní straně základní desky (1) pomocí klíče pro vnitřní šestihran (L).

8.2 Montáž paralelního dorazu (obr. 3)

1. Zasuňte paralelní doraz (16) do drážek základní desky (1).
2. Dbejte na to, aby vodicí vložky do drážek pod křídlovými šrouby pro paralelní doraz (15) v drážkách lícovaly.
3. Uvedte paralelní doraz (16) do požadované polohy a pevně utáhněte křídlové šrouby pro paralelní doraz (15).

8.3 Montáž ochrany sklíčidla (obr. 2)

1. Vložte ochranu sklíčidla (13) do otvorů v rámu, které jsou k tomu určeny.
2. Zajistěte ochranu sklíčidla (13) ručním utažením šroubů (C).

8.4 Montáž rukojeti (obr. 2)

1. Odstraňte předmontovaný upevňovací šroub (B).
2. Nasaďte distanční pouzdro (K) a rukojeť (8) na úchyt (D), jak je znázorněno na obr. 2.
3. Znovu dotáhněte upevňovací šroub (B).

8.5 Montáž upínací páky hloubkového dorazu (obr. 2)

Namontujte upínací páku hloubkového dorazu (6) způsobem, znázorněným na obr. 2.

8.6 Montáž na pracovní plochu (obr. 3)

Upevněte přístroj na pracovní plochu přišroubováním základní desky (1) k pracovní ploše.

9. Obsluha

9.1 Obsluha displeje (obr. 4)

• Zapnutí / vypnutí displeje:

Tiskněte tlačítko (12.4) tak dlouho, (2-3 sek.) až se displej (9) zapne resp. vypne.

• Nastavení počtu otáček:

- Pro zvýšení počtu otáček stiskněte tlačítko (12.1).

• Pro snížení počtu otáček stiskněte tlačítko (12.2).

- Zapnutí / vypnutí křížového linkového laseru:

Stisknutím tlačítka (12.3) lze zapnout resp. vypnout křížový linkový laser.

9.2 Výškové přestavení (obr. 1)

Poloha hlavy stroje může být nastavena v závislosti na výšce resp. délce obrobku.

1. Přidržte držadlo (8).
2. Otevřete upínací páku výškového přestavení (5).
3. Určete polohu hlavy stroje pomocí držadla (8).
4. Zajistěte polohu hlavy stroje upínací pákou výškového přestavení (5).

Pozor! V nejspodnější poloze hlavy stroje je nutné dbát na to, aby hlava nevyjížděla za značku.

Zajistěte hlavu stroje v této poloze upínací pákou výškového přestavení (5). Jinak by mohlo dojít k poškození vedení.

9.3 Nastavení hloubky vrtání (obr. 1, 11)

Pomocí hloubkového dorazu (7) lze stanovit hloubku vrtání.

1. Uvolněte upínací páku na hloubkovém dorazu (6).
2. Proveďte zkušební vrtání. Jakmile je dosaženo požadované hloubky, znovu utáhněte upínací páčku hloubkového dorazu (6).
3. Hloubkový doraz (7) je nyní zaaretován v požadované hloubce vrtání.
4. Na závěr zkontrolujte polohu hloubkového dorazu. Pokud je třeba, uvolněte ukazatel (18) šroubovákem s křížovou hlavou, nastavte jej do polohy 0° stupnice (20) a přidržný šroub (19) opět utáhněte.

9.4 Upnutí / uvolnění obrobku (obr. 4, 7)

Opatrně! Klíč na utahování sklíčidla nenechte ve sklíčidle. Při odmrštění klíče hrozí nebezpečí zranění.

9.4.1 Upnutí

1. Vyklopte ochranu sklíčidla (13) nahoru.
2. Nasaďte klíč na utahování sklíčidla (G).
3. Otáčejte klíčem (G) proti směru pohybu hodinových ručiček, abyste otevřeli upínací pouzdro (E).
4. Vložte nástavec (F).
5. Nástavec (F) pevně držte.
6. Otáčejte klíčem (G) proti směru pohybu hodinových ručiček, abyste upínací pouzdro (E) zavřeli a nástavec zajistili.
7. Zkontrolujte, zda nástavec (F) pevně sedí.
8. Klíč na utahování sklíčidla (G) znovu odeberte.

9.4.2 Uvolnění

1. Vyklopte ochranu sklíčidla (13) nahoru.
2. Nasaďte klíč na utahování sklíčidla (G).
3. Otáčejte klíčem na utahování sklíčidla (D) proti směru pohybu hodinových ručiček, až bude možné nástavec (F) vyjmout.
4. Klíč na utahování sklíčidla (G) znovu odeberte.

9.5 Vyrovnání obrobku

1. Zapněte křížový laser pomocí displeje (12.3).
2. Průsečík obou linií laseru Vám přesně ukáže středový bod vrtání.
3. Vyrovnejte svou značku na obrobku na kříž laseru.

9.6 Upnutí obrobku (obr. 6)

Zpracovávaný obrobek musí být možné bezpečně upnout. Neopracovávejte žádné obrobky, které nelze upnout.

Vybrání v rychloupínači musí být vyrovnané do středu proti otvoru. Jinak mohou být vrták nebo sklíčidlo blokované rychloupínačem.

1. Umístěte obrobek s pomocí křížového laseru.
2. Uvolněte rychloupínací páku (17).
3. Nechte rychloupínač (2) dosednout na obrobek.
4. Pro upnutí obrobku otočte rychloupínací pákou (17) po směru hodinových ručiček.
5. Pro uvolnění rychloupínače (2) otočte rychloupínací pákou (17) proti směru hodinových ručiček.

9.7 Upínání větších obrobků (obr. 6)

Na větší obrobky používejte paralelní doraz (16):

1. Povolte křídlové šrouby pro paralelní doraz (15) a nasaďte paralelní doraz (16) do drážek základní desky.
2. Pevně utáhněte křídlové šrouby pro paralelní doraz (15).
3. Vyrovnejte obrobek na paralelním dorazu (16) a upněte ho rychloupínačem (2).

Varování! U obrobků širších nebo delších než je horní strana stolu se postarejte o přiměřené podepření, např. pomocí podstavců nebo kozlíků.

Obrobky delší nebo širší než základní deska stolní vrtačky se mohou převrátit, pokud nejsou pevně podepřeny. Pokud se obrobek převrátí, může poškodit ochranu sklíčidla nebo řezný nástroj.

9.8 Nastavení otáček (obr. 4)

Správné otáčky musí být nastaveny podle zpracovávaného obrobku a podle průměru nástroje.

9.8.1 Elektronická regulace otáček:

Otáčky lze nastavit pomocí elektronické regulace otáček: Otáčky nastavte s pomocí regulátoru otáček (12.1/12.2). Aktuální otáčky lze zjistit na displeji (9).

9.9 Zapínání / Vypínání (obr. 1)

⚠ Dbejte na to, aby byla před zapnutím ochrana sklíčidla (13) sklopená.

Zapnutí: Stiskněte spínač (11) pro zapnutí přístroje.

Vypnutí: Stiskněte vypínač (10) pro vypnutí přístroje.

⚠ Pozor: Otáčky nastavené během vrtání se uloží a zůstanou nastavené, dokud nebudou změněny nebo nebude elektrický nástroj odpojen z elektrické sítě. Po opětovném připojení k napájení se elektrický nástroj rozběhne s přednastavenými otáčkami 1500 min⁻¹.

9.10 Proces vrtání (obr. 1)

1. Vyrovnejte obrobek a upněte ho, jak je popsáno v bodě 9.5.
2. Spusťte přístroj a nastavte otáčky, jak je popsáno v bodě 9.7.
3. Za účelem vrtání pohybujte rukojetí (8) s rovnoměrným posuvem, až dosáhnete požadované hloubky vrtání. Při vrtání kovů vždy krátce přerušte posuv, abyste zlomili třísku.
4. Po dosažení hloubky vrtání vraťte rukojeť (8) zase zpět do výchozí pozice.
5. Přístroj vypněte.

10. Přeprava

Pro přepravu držte elektrický nástroj na základní desce (1).

11. Čištění a údržba

⚠ Varování! Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

11.1 Všeobecná opatření údržby

Čas od času otřete stroj hadříkem, abyste odstranili třísky a prach. Jednou za měsíc naolejujte otočné díly, abyste prodloužili životnost nástroje. Motor však neolejujte.

K čištění plastových součástí nepoužívejte žádné žíravé látky.

⚠️ Práce, které nejsou popsané v tomto návodu k obsluze, svěřte odborné dílně. Používejte pouze originální díly. Před veškerými pracemi údržby a čištění nechte přístroj vychladnout.

⚠️ Hrozí nebezpečí popálení!

Zkontrolujte přístroj před každým použitím, zda nevykazuje zjevné vady, jako např. volné, opotřebené nebo poškozené díly, a zda šrouby nebo ostatní díly správně sedí. Poškozené díly vyměňte.

11.2 Čištění

Nepoužívejte žádná čistidla, resp. rozpouštědla. Chemické látky mohou narušit plastové díly přístroje. Přístroj nikdy nečistěte pod tekoucí vodou.

• Přístroj důkladně vyčistěte po každém použití.
• Vyčistěte větrací otvory a povrch přístroje měkkým kartáčem, štětcem nebo tkaninou.
• Třísky, prach a nečistoty případně odstraňte vysavačem.

- Pravidelně mažte pohyblivé díly.

11.3 Údržba

Kontrola kartáčů (obr. 10)

U nového stroje zkontrolujte uhlíkové kartáče po prvních 50 provozních hodinách anebo po instalaci nových kartáčů. Po první kontrole kartáče kontrolujte každých 10 provozních hodin.

Pokud se uhlík opotřebuje na pouhých 6 mm délky nebo pokud se pružina či paralelní drát spálí nebo poškodí, musíte oba kartáče vyměnit. Pokud zjistíte, že jsou kartáče po vyjmutí ještě použitelné, můžete je namontovat zpátky.

Pro údržbu uhlíkových kartáčků uvolněte čtyři šrouby s křížovou drážkou (M) revizní klapky (jak je znázorněno na obrázku 10) proti směru pohybu hodinových ručiček a sejměte revizní klapku.

Následně uhlíkové kartáčky odeberte.

Uhlíkové kartáčky opět vložte v opačném pořadí.

11.4 Výměna sklíčidla (obr. 4/10)

⚠ Varování! Vytáhněte síťovou zástrčku!

Potřebný nástroj (není obsažen v rozsahu dodávky): 1x vidlicový klíč 27 mm

• Nástavec odeberte, jak je popsáno v bodu 9.3.2. - Upínací pouzdro (E) pevně utáhněte tím, že budete otáčet klíčem na utahování sklíčidla ve směru pohybu hodinových ručiček. - Během utahování matice (H) vidlicovým klíčem (27 mm) ve směru pohybu hodinových ruček směrem dolů držte sklíčidlo pevně rukou. - Jakmile je sklíčidlo uvolněno sedlem hřídele, lze je odebrat. - Nové sklíčidlo upevněte v obráceném pořadí. K výměně sklíčidla je třeba použít pouze sklíčidla schválená výrobcem. Objednací číslo: 390 6814 001

11.5 Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Rychle opotřebitelné díly*: Uhlíkové kartáče, vrtáky

* není nutně zahrnuto v obsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

12. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti.

Optimální skladovací teplota se pohybuje mezi 5 a 30 °C.

Elektrický přístroj uchovávejte v originálním obalu.

Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem.

Návod k obsluze uložte u přístroje.

13. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

13.1 Důležité pokyny

Při přetížení se motor automaticky vypne. Po určité době na vychladnutí (čas se liší) je možné motor znovu zapnout.

13.2 Poškozená elektrická napájecí vedení

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.
• Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze připojná vedení s označením „H05VV-F“.

Uvedení typového označení na přívodním kabelu je povinné.

Pokud je zapotřebí výměna přípojného vedení, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům.

13.3 Motor na střídavý proud

• Napětí v síti musí činit 220 - 240 V~ 50Hz.
• Prodlužovací kabely do délky 25 m musí mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor - Údaje z typového štítku motoru

Typ připojení X

Pokud je vedení pro připojení k síti tohoto přístroje poškozeno, musí být vyměněno za zvláštní přípojné vedení, které lze obdržet u výrobce nebo jeho zákaznického servisu.

14. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronických zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou pevně zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.
• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obraťte na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

15. Odstraňování poruch

Porucha Možná příčina Řešení
Přístroj se nespouští	Motor, kabel nebo zástrčka jsou vadné, aktivovala se hlavní pojistka	Zkontrolujte zásuvku, síťové vedení, kabely, síťovou zástrčku, popř. zajistěte opravu od elektrikáře. Zkontrolujte hlavní pojistku
	Vadný spínač/vypínač (11/10) Oprava	prostřednictvím zákaznického servisu
	Vadný motor Oprava prostřednictvím	zákaznického servisu
Silné vibrace	Základní deska (1) neupevněná Zajistěte stroj na pracovním stole apod.
	Nástroj není upnutý centrálně Zkontrolujte nástroj ve sklíčidle (14)
Motor se lehce přehřivá	Přetížení motoru, nedostatečné chlazení motoru.	Zamezte přetížení motoru při vrtání. Odstraňte z motoru prach, aby bylo zajištěno jeho optimální větrání.
Motor je příliš hlučný	Poškozená vinutí, vadný motor Kontrola prostřednictvím zákaznického servisu

Před montáží a uvedením do provozu si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se s vaším strojem a využití možností jeho použití podle určení.

Návod k obsluze obsahuje důležité pokyny a upozornění, jak bezpečně, odborně a hospodárně pracovat se strojem, a jak zabránit nebezpečí, ušetřit náklady za opravy, snížit ztrátové časy a zvýšit spolehlivost a životnost stroje.

1. Základní deska
2. Rychloupínač
3. Stojan
4. Ozubená tyč přestavení výšky
5. Zvieracia páka prestavenia výšky
6. Zvieracia páka hĺbkového dorazu
7. Hĺbkový doraz
8. Rukoväť
9. Displej
10. Vypínač
11. Zapínač
12. Ovládacia jednotka 12.1 Tlačidlo zvýšenia otáčok 12.2 Tlačidlo zníženia otáčok 12.3 Zapínač/vypínač krížového lasera 12.4 Zapínač/vypínač ovládacej jednotky
13. Ochrana skľučovadla vrtáka
14. Skľučovadlo vrtáka
15. Krídlové skrutky paralelného dorazu
16. Paralelný doraz
17. Rýchloupínacia skrutka
18. Ukazovateľ
19. Úchytná skrutka
20. Stupnice
21. Revízna klapka

3. Rozsah dodávky

• 1 vrtačka • 1 rychloupínač (2) • 1 základní deska (1) • 1 paralelní doraz (16) • 1 rukojeť (8) • 1 rozpěrné pouzdro (K) • 1 ochrana sklíčidla vrtáku (13) • 2 šrouby 3,0 x 12 (C) • 1 upínací páka (6) • 1 imbusový klíč, 4 mm (L) • 1 klíč na sklíčidlo vrtáku (G) • 1 návod k obsluze

• 1 montážní materiál (N) • 1 matice (J) • 1 imbusový šroub (B)

Rozsah upínání sklíčidla vrtáku: 1,5 - 13 mm.

5. Bezpečnostní upozornění

1. Bezpečnost pracoviště

2. Elektrická bezpečnost

Obrobek musí být vysoký minimálně 3 mm a široký 45 mm. Dbejte na to, aby byl obrobek vždy zajištěn upínacím zařízením.

Hluk

Hodnoty hluku byly měřeny podle EN 62841.

Hladina akustického tlaku LpA	89,6 dB
Neistota KpA	3 dB
Hladina akustického výkonu LWA	102,6 dB
Neistota KWA	3 dB

Noste ochranu sluchu.

8.3 Montáž ochrany sklíčidla vrtáku (obr. 2)

1. Nasaďte ochranu sklíčidla vrtáku (13) do určených otvorů ve stojanu.
2. Zaistěte ochranu sklíčidla vrtáku (13) tím, že rukou utáhnete šrouby (C).

8.6 Montáž na pracovní plochu (obr. 3)

• Nastavení otáček: - Pokud chcete zvýšit otáčky, stiskněte tlačítko (12.1). - Pokud chcete snížit otáčky, stiskněte tlačítko (42.2).

Pomocí hloubkového dorazu (7) je možné určit hloubku vrtání.

1. Vyklopte ochranu sklíčidla vrtáku (obr. 13) směrem nahoru.
2. Sklíčidlo vrtáku (G) opět nasaďte.
3. Klíč na sklíčidlo vrtáku (G) otáčejte proti směru hodinových ručiček, abyste otevřeli upínací pouzdro (E).
4. Nasaďte nasazovací nástroj (F).
5. Pevně držte nasazovací nástroj (F).
6. Klíč na sklíčidlo vrtáku (G) otáčejte ve směru hodinových ručiček, abyste zavřeli upínací pouzdro (E) a zajistili nasazovací nástroj.
7. Zkontrolujte pevné uložení (F) nasazovacího nástroje.
8. Klíč na sklíčidlo vrtáku (G) znovu utáhněte.

9.4.2 Uvolnění

1. Vyklopte ochranu sklíčidla vrtáku (obr. 13) směrem nahoru.
2. Sklíčidlo vrtáku (G) opět nasaďte.
3. Klíč na sklíčidlo vrtáku (G) otáčejte proti směru hodinových ručiček, dokud nebude možné vyjmout nasazovací nástroj (F).
4. Klíč na sklíčidlo vrtáku (G) znovu utáhněte.

9.5 Vyrovnání obrobku

Po opětovném připojení k napájení napětím se elektrické nářadí rozběhne přednastavenými otáčkami 1500 min ^-1 .

9.10 Proces vrtání (obr. 1)

Elektrické nářadí za účelem přepravy držte za základní desku (1).

11. Čištění a údržba

⚠ Varování! Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

11.1 Všeobecná údržbová opatření

Občas ze stroje utřete hadrem třísky a prach.

Jednou za měsíc naolejujte otočné díly pro prodloužení životnosti nástroje. Motor neolejujte.

⚠️ Hrozí nebezpečí popálení!

Následně odoberte uhlíkové kefy.

Znova nasaďte uhlíkové kefy v opačnom poradí.

11.4 Výmena skľučovadla vrtáka (obr. 4/10)

* nie je nutne obsiahnuté v rozsahu dodávky!

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnúť.

1. Bezpečnosť na pracovisku

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece artikle
SK	prehlasuje nasledujúcu zhodu podla smernice EÚ a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Značka / Brand / Marque: SCHEPPACH

Označenie výrobku:

Názov výrobku:

Názov výrobku:

Viditeľné chyby je možné reklamovať do 8 dní od prevzatia tovaru, inak zákazník stráca všetky nároky týkajúce sa takýchto chýb. Poskytujeme záruku na naše stroje, s ktorými je správne zaobchádzané, na dobu zákonnej záručnej lehoty začínajúcej dňom doručenia tak, že bezplatne vymeníme každú časť stroja, ktorá sa počas tejto doby môže stať preukázateľne nepoužiteľnou následkom materiálovej či výrobnej chyby. Na diely, ktoré sami neopravujeme, poskytujeme záruku len v rozsahu, v akom nám patrí nárok na záručné plnenie voči subdodávateľovi. Náklady na inštaláciu nového dielu znáša zákazník. Nárok na výmenu tovaru, na zľavu a iné nároky na odškodnenie sú vylúčené.

Záruka SK
