DP55 - Puur SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Tööpingi sammaspuur
Bränd	Scheppach
Mudel	DP55
Nimivõimsus (S1)	710 W
Maksimaalne võimsus (S2 5 min)	900 W
Toitepinge	220-240 V ~ 50 Hz
Tühikäigu pöörded	500 - 2600 p/min
Padruni kinnitusvahemik	1,5 - 13 mm
Maksimaalne puursügavus	70 mm
Alusplaadi mõõtmed	320 x 305 mm
Padruni ja plaadi vahekaugus	280 mm
Kaal	8,3 kg
Kaitseklass	II (topeltisolatsioon)
Laseriklass	2 (lainepikkus 650 nm, < 1 mW)
Helirõhu tase	89,6 dB(A) (määramatus 3 dB)
Helivõimsuse tase	102,6 dB(A) (määramatus 3 dB)
Elektrooniline kiiruse reguleerimine	Jah, nuppudega + ja -
Ristlaser	Jah, eraldi lülitiga
Digitaalne ekraan	Jah (kiirus, sisse/välja)
Sügavuse piirik	Jah, reguleeritav lukustushoovaga
Kiirkinnitusseade	Jah, tooriku jaoks
Paralleelpiirik	Jah, reguleeritav
Töödeldavad materjalid	Metall, puit, plast, plaat
Hooldus	Regulaarne puhastamine, liikuvate osade määrimine, harjade kontroll
Garantii	Seaduslik, defektsed osad asendatakse tasuta

Korduma kippuvad küsimused - DP55 SCHEPPACH

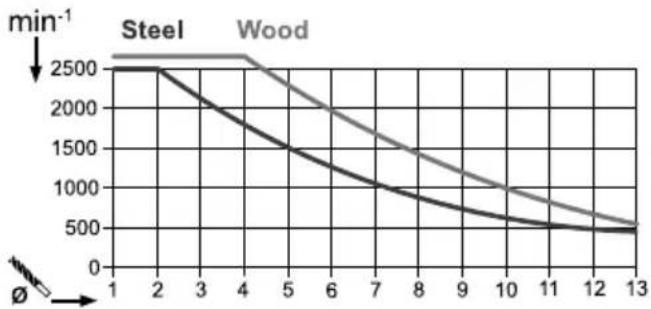

Kuidas reguleerida Scheppach DP55 puuri kiirust?

Kasutage kiiruse suurendamiseks või vähendamiseks juhtseadmel olevaid nuppe + (12.1) ja - (12.2). Valitud kiirus kuvatakse ekraanil (9). Vahemik 500 kuni 2600 p/min.

Kuidas kasutada tooriku positsioneerimiseks ristlaserit?

Vajutage laseri sisselülitamiseks nuppu 12.3. Kahe kiire ristumiskoht näitab puurimise keskpunkti. Paigutage oma märgistus sellesse kohta.

Kuidas reguleerida puurimissügavust?

Keerake lukustushoob (6) lahti, tehke proovipuurimine soovitud sügavuseni, seejärel keerake hoob kinni. Piirik (7) jääb sellele sügavusele blokeerituks.

Milline on padruni kinnitusvahemik?

Padrun sobib puuridele läbimõõduga 1,5 kuni 13 mm.

Kuidas kinnitada puur padrunisse?

Avage padruni kaitse, sisestage padrunivõti, keerake vastupäeva padruni avamiseks, asetage puur, seejärel keerake võtit päripäeva kinnitamiseks. Eemaldage võti enne käivitamist.

Millist maksimaalset võimsust suudab puur anda?

Režiimis S1 (pidev) : 710 W. Režiimis S2 (5 min) : 900 W. Pärast 5-minutilist kasutamist täisvõimsusel laske jahtuda, kuni temperatuur langeb toatemperatuurile lähedale (2 °C piires).

Kuidas kinnitada suuri toorikuid lauale?

Kasutage paralleelpiirikut (16), libistades selle alusplaadi soontesse ja keerates kinni tiibkruvidega. Asetage toorik vastu piirikut ja kasutage kiirkinnitusseadet (2) selle blokeerimiseks.

Millised on olulised ohutusjuhised?

Kandke alati kaitseprille, kuulmiskaitseid ja tolmumaski. Ärge kandke kindaid, siduge pikad juuksed kinni. Veenduge, et toorik on hästi kinnitatud. Enne reguleerimist või hooldust ühendage pistik vooluvõrgust lahti.

Kuidas hooldada puuri, et pikendada selle eluiga?

Pärast iga kasutuskorda puhastage laastud ja tolm harja või tolmuimejaga. Määrige liikuvaid osi üks kord kuus. Kontrollige süsinikharju iga 50 tunni järel ja vahetage need välja, kui need on kulunud 6 mm-ni.

Mida teha, kui puur ei käivitu?

Kontrollige pistikut, toitekaablit ja kaitselülitit. Kui mootor, kaabel või lüliti on vigane, laske see parandada kvalifitseeritud elektrikul või müügijärgsel teenindusel.

KASUTUSJUHEND DP55 SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Hoiatus! Eiramise korral võimalik oht elule, vigastusoht või tööriista kahjustamise oht!
	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Kandke kaitseprille!
	Kandke kuulmekaitset!
	Kandke tolmuemissiooni korral respiraatorit!
	Ärge kandke pikki juukseid lahtiselt. Kasutage juuksevõrku.
	Ärge kandke kindaid.
	Kaitseklass II (topeltisolatsioon)
	Tähelepanu! Laserkiirgus
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Sissejuhatus 172
2. Seadme kirjeldus (joon. 1-6, 11, 12).... 172
3. Tarnekomplekt 172
4. Sihtotstarbekohane kasutus 173
5. Ohutusjuhised 173
6. Tehnilised andmed....175
7. Enne käikuvõtmist.... 176
8. Montaaž 176
9. Käsitsemine 177
10. Transportimine 178
11. Puhastamine ja hooldus 178
12. Ladustamine 179
13. Elektriühendus.... 179
14. Utiliseerimine ja taaskäitlus.... 180
15. Rikete kõrvaldamine 180
16. Vastavusdeklaratsioon 315

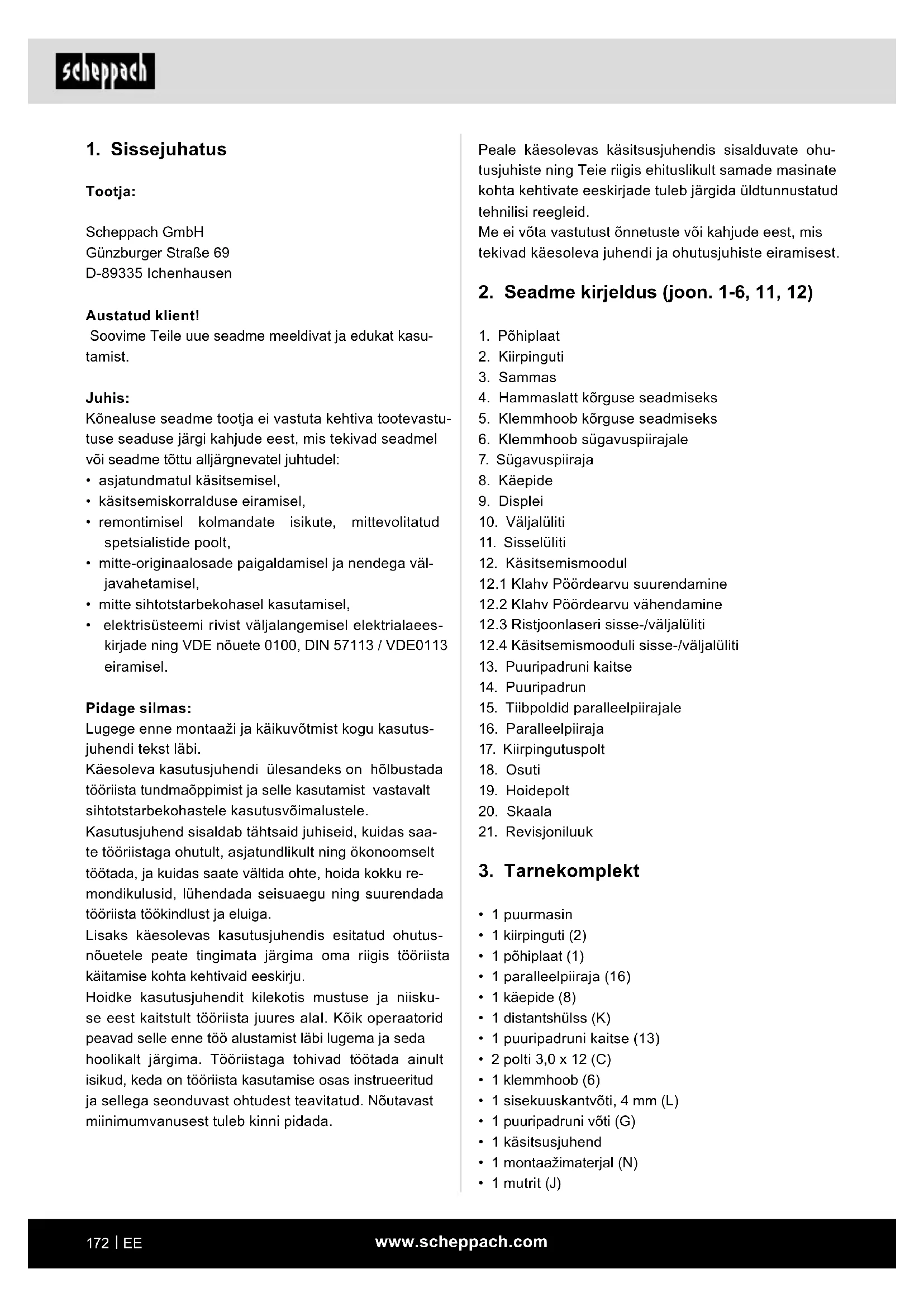

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada tööriista tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate tööriistaga ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re-mondikulusid, lühendada seisuaegu ning suurendada tööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata järgima oma riigis tööriista käitamise kohta kehtivaid eeskirju.

Hoidke kasutusjuhendit kilekotis mustuse ja niisku-se eest kaitstult tööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Tööriistaga tohivad töötada ainult isikud, keda on tööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1-6, 11, 12)

1. Põhiplaat
2. Kiirpinguti
3. Sammas
4. Hammaslatt körguse seadmiseks
5. Klemmhoob körguse seadmiseks
6. Klemmhoob sügavuspiirajale
7. Sügavuspiiraja
8. Käepide
9. Displei
10. Väljalüliti
11. Sisselüliti
12. Käsitsemismoodul
    12.1 Klahv Pöördearvu suurendamine
    12.2 Klahv Pöördearvu vähendamine
    12.3 Ristjoonlaseri sisse-/väljalüliti
    12.4 Käsitsemismooduli sisse-/väljalüliti
13. Puuripadruni kaitse
14. Puuripadrun
15. Tiibpoldid paralleeelpiirajale
16. Paralleelpiiraja
17. Kiirpingutuspolt
18. Osuti
19. Hoidepolt
20. Skaala
21. Revisjoniluuk

3. Tarnekomplekt

• 1 puurmasin
• 1 kiirpinguti (2)
• 1 põhiplaat (1)
• 1 paralleelpiiraja (16)
• 1 käepide (8)
• 1 distantshülss (K)
• 1 puuripadruni kaitse (13)
- 2 polti 3,0 x 12 (C)
• 1 klemmhoob (6)
• 1 sisekuuskantvõti, 4 mm (L)
• 1 puuripadruni võti (G)
• 1 käsitsusjuhend
• 1 montaažimaterjal (N)
• 1 mutrit (J)

4. Sihtotstarbekohane kasutus

Lauapuurmasin on ette nähtud metalli, puidu, plasti ja kahhelplaatide puurimiseks.

Puuripadruni pingutusvahemik: 1,5 - 13 mm.

Seade on ette nähtud kasutamiseks kodumeistrimehe valdkonnas. See pole välja töötatud kommertslikuks püsikasutuseks. Seade pole ette nähtud kasutamiseks alla 16-aastaste isikute poolt. Üle 16-aastased noorukid tohivad seadet kasutada ainult järelevalve all. Tootja ei vastuta sihtotstarbele mittevastavat kasutusest või valest käsitsemisest põhjustatud kahjude eest.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

Üldised ohutusjuhised elektritööriistade kohta

△ HOIATUS! Lugege kõiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud. Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada elektri- lõöki, tulekahju ja/või raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav mõiste "elektritööriist" kehtib võrgukäitusega elektritööriistade (võrgujuhtmega) ja akukäitusega elektritööriistade (võrgujuhtmeta) kohta.

1. Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

2. Elektriohutus

a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb elektrilöögi risk.
c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektri- löögi riski.
d) Ärge kasutage kaablit valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske kaablit kuumuse, öli, teravate servade ning liikuvate seadmeosade eest. Kahjustatud või sasitud kaablid suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage ainult pikendusjuhtmeid, mis sobivad ka välistingimustesse. Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3. Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsi-seid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sõrme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivötmed. Pöörleva seadmeosa sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed, riietus ja kindad pöörlevatest detailidest eemal. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.
g) Kui on võimalik monteerida tolmu äraimu- ja püüdeseadiseid, siis veenduge, et nad on külge ühendatud ja neid kasutatakse õigesti. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada sekundi murdosa jooksul raskeid vigastusi.

4. Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake seadet üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käes- olevaid korraldusi lugenud. Elektritööriistad on oht- likud, kui neid kasutavad kogenematud isikud.
e) Hoolitsege elektritööriistade ja rakendustöö- riistade eest hästi. Kontrollige, kas liikuvad de- tailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritöö- riista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida.

Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.

f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritööriistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5. Teenindus

a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal-varuosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

Puurmasinate ohutusjuhised

a) Puurmasin tuleb kindlustada. Öigesti kinnitamata puurmasin võib liikuda või ümber kukkuda ja see võib vigastusi põhjustada.
b) Töödetail tuleb töödetaili alusele kinni pingutada või kinnitada. Ärge puurige töödetaile, mis on kindlaks kinnipingutamiseks liiga väikesed. Töödetaili kinnihoidmine käsitsi võib vigastusi põhjustada.
c) Ärge kandke kindaid. Pöörlevad osad või puurimislaastud võivad kinnastest kinni haarata ja nii vigastusi põhjustada.
d) Hoidke oma käed puurimispiirkonnast eemal, mil elektritööriist töötab. Kokkupuude pöörlevate osade või puurimislaastudega võib vigastusi põhjustada.
e) Puurimistööriist peab pöörlema, enne kui selle töödetaili juurde juhite. Muidu vöib puurimistöö- riist töödetailis kinni haakuda ja töödetaili ootama- tu liikumine nii vigastusi pöhjustada.
f) Kui puurimistööriist peaks blokeeruma, siis ärge vajutage edasi allapoole ja lülitage elektritööriist välja. Uurige ja kõrvaldage blokeerumise põhjus. Blokeerumine võib põhjustada töödetaili ootamatut liikumist ja vigastusi.

g) Vältige pikki puurimislaaste, katkestades sel-leks regulaarselt allapoole survet. Teravad metallilaastud võivad külge haakuda ja vigastusi põhjustada.

h) Ärge eemaldage kunagi puurimispiirkonnast puurimislaaste, mil elektritööriist töötab. Liigutage laastude eemaldamiseks puurimistööriist töödetailist eemale, lülitage elektritööriist välja ja oodake ära puurimistööriista seiskumine. Kasutage laastude eemaldamiseks abivahendeid nagu harja ja konksu. Kokkupuude pöörlevate osade või puurimislaastudega võib vigastusi põhiustada.

i) Nominaalpööretega rakendustööriistale lubatud pöörded peavad olema vähemalt nii kõrged nagu elektritööriistal esitatud suurim pöördearv. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda ja tükid eemale paiskuda.

Tähelepanu: Laserkiirgus Ärge vaadake kiirde Laseriklass 2

Kaitske ennast ja ümbruskonda sobivate ettevaatusmeetmetega önnetusohtude eest!

• Ärge vaadake kaitsmata silmadega laserkiirde.
• Ärge vaadake kunagi otse kiirekäiku.
• Ärge suunake laserkiirt kunagi peegeldavatele pindadele ja inimeste või loomade peale. Ka väikese võimsusega laserkiir võib silmadel kahjustusi põhjustada.
• Ettevaatust - kui kasutatakse muid kui siinkohal esi- tatud toimimisviise, siis võib see ohtliku kiirgusplah- vatuse põhjustada.
• Ärge avage kunagi laserimoodulit. Võib tekkida ootamatu kiirqusplahvatus.
• Laserit ei tohi teist tüüpi laseri vastu välja vahetada.
• Remonti tohib laseril teostada ainult laseri tootja või volitatud esindaja.
• Hoiatuskleepsude tähistust ja paigalduskohta vt joon. 8 ja 9

△ HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib tea- tud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada.

Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Jääkriskid

Ka siis, kui käsitsete antud elektritööriista eeskirjade kohaselt, jäävad alati valitsema jääkriskid. Antud elektritööriista ehitusviisi ja teostusega seonduvalt võivad tekkida järgmised ohud:

• Kopsukahjustused, kui ei kanta sobivat tolmukaitsemaski.
• Kuulmekahjustused, kui ei kanta sobivat kuulmekaitset.
• Tervisekahjustused, mis tulenevad käe-käsivarre vöngetest, kui seadet kasutatakse pikema ajavahemiku vältel või juhitakse ja hooldatakse asjatundmatult.

6. Tehnilised andmed

Vahelduvvoolumootor 220 - 240 V\~ 50 Hz

Nimivõimsus S1 710 Watt
Töörežiim S2 5min* 900W
Tühikäigupöörded n _o	500 - 2600 min ^-1
Puuripadruni pingutusva-hemik	1,5 - 13 mm
Puurimiskäik max 70 mm
Põhiplaadi mõõdud 320 x 305 mm
Puuripadruni kaugus põran-daplaadist	280 mm
Kaal u 8,3 kg
Kaitseklass	II / ☐
Laseriklass	2
Laseri lainepikkus 650 nm
Laseri võimsus	< 1 mW

Võimalikud tehnilised muudatused!

* 5-minutilisele katkematule käituskestusele järgneb puhkepaus, kuni seadme temperatuur kaldub vähem kui 2 K (2° C) ruumitemperatuurist körvale.

Töödetail peab olema vähemalt körgusega 3 mm ja laiusega 45 mm. Pidage silmas, et töödetail kindlustatakse alati pingutusrakisega.

Müra

Müraväärtused määrati vastavalt EN 62841.

Helirõhutase L_pA	89,6 dB
Määramatus K_pA	3 dB
Helivõimsustase L_WA	102,6 dB
Määramatus K_WA	3 dB

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Esitatud müraemissiooni väärtused möödeti normeeritud kontrollmeetodi alusel ja neid saab kasutada ühe elektritööriista vördlemiseks teisega.

Esitatud müraemissiooni väärtusi saab samuti kasutada koormuse esmaseks hindamiseks.

Hoiatus:

• Mūraemissioonid võivad elektritööriista tegeliku kasutamise ajal esitatud väärtustest kõrvale kalduda sõltuvalt liigist ja viisist, kuidas elektritööriista kasutatakse, eelkõige seetõttu, millist liiki töödetaili töödeldakse.
• Proovige hoida koormus võimalikult väike. Näitlik meede: tööaja piiramine. Seejuures tuleb arvesse võtta käitusükli köiki osi (näiteks aegu, mil elektritööriist on välja lülitatud, ning selliseid aegu, mil elektritööriist on küll sisse lülitatud, kuid töötab koormuseta).

7. Enne käikuvõtmist

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-justuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

• Kontrollige seadet transpordikahjustuste suhtes.
  Teavitage võimalikest kahjustustest kohe transpor-diettevõtet, mille kaudu elektritööriist kohale tarniti.
• Tuleb vältida pikki toitejuhtmeid (pikenduskaableid).
• Ärge käitage elektritööriista niiskes või märjas ruumis.

- Elektritööriista tohib käitada ainult sobivates ruumides (hästi ventileeritud).

8. Montaaž

⚠ Pozor!

Monteerige toode enne käikuvõtmist tingimata terviklikult!

⚠ Veenduge enne masina ühendamist vooluvörku, et tüübisildil esitatud andmed ühilduvad võrguühenduse andmetega.

⚠ Hoiatus! Tömmake enne seadmel seadete teostamist vörgupistik välja.

8.1 Põhiplaadi ja samba montaaž (joon. 2)

1. Lükake kiirpinguti (2) samba (3) peale.
2. Pange sammas (3) nii põhiplaadi (1) sisse, et juht-tapp haakub samba (3) alumises otsas põhiplaadi (1) kinnituspesa soonde.
3. Pingutage eelmonteeritud kinnituspoldid (A) põ-hiplaadi (1) tagaküljel sisekuuskantvõtmega (L) kinni.

8.2 Paralleelpiiraja montaaž (joon. 3)

1. Lükake paralleelpiiraja (16) põhiplaadi (1) soon-tesse.
2. Pöörake tähelepanu sellele, et liugmutrid on all-pool paralleelpiiraja (15) tiibpolte soontes kohakuti.
3. Seadke paralleelpiiraja (16) soovitud positsiooni ja pingutage paralleelpiiraja (15) tiibpoldid kinni.

8.3 Puuripadruni kaitsme montaaž (joon. 2)

1. Pange puuripadruni kaitse (13) kandmikus selleks ette nähtud avadesse.
2. Kindlustage puuripadruni kaitse (13) pingutades selleks poldid (C) käe jõuga kinni.

8.4 Käepideme montaaž (joon. 2)

1. Eemaldage eelmonteeritud kinnituspolt (B).
2. Lükake distantshülss (K) ja käepide (8) kinnituspesale (D) nagu kujutatakse joon. 2.
3. Pingutage kinnituspolt (B) kinni.

8.5 Sügavuspiiraja klemmhoova montaaž (joon. 2)

Monteerige sügavuspiiraja klemmhoob (6) joon. 2 ku- jutatud viisil.

8.6 Montaaž tööpinnale (joon. 3)

Kinnitage seade tööpinnale kruvides selleks põhiplaadi (1) tööpinnal kinni.

9. Käsitsemine

9.1 Displei käsitsemine (joon. 4)

- Displei sisselülitamine/väljalülitamine:

Vajutage senikaua klahvi (12.4) (2-3 sek), kuni displei (9) lülitub sisse või välja.

• Pöördearvu seadistamine:

• Vajutage pöördearvu suurendamiseks klahvi (12.1).

- Vajutage pöördearvu vähendamiseks klahvi (12.2).

- Ristjoonlaseri sisselülitamine/väljalülitamine:

Klahvi (12.3) vajutamisega saab ristjoonlaserit sisse või välja lülitada.

9.2 Kõrguse seadmine (joon. 1)

Masinapea positsiooni saab söltuvalt töödetaili körgusest või tööriista pikkusest seadistada.

1. Hoidke käepidet (8) kinni.

2. Avage körguseseaduri klemmhoob (5).

3. Määrake masinapea positsioon käepideme (8) kaudu.

4. Kindlustage masinapea positsioon kõrguseseaduri klemmhoovaga (5).

Tähelepanu! Masinapea köige alumises positsioonis tuleb pöörata tähelepanu sellele, et seda ei söidutata üle märgistuse.

Kindlustage masinapea selles positsioonis kõrguse-seaduri klemmhoovaga (5). Vastasel juhul võivad tek-kida juhikul kahjustused.

9.3 Puurimissügavuse seadistamine (joon. 1, 11)

Sügavuspiirajaga (7) saab puurimissügavuse kindlaks määrata.

1. Vabastage klemmhoob sügavuspiirajal (6).

2. Viige läbi proovipuurimine. Kui näidatakse soovitud sügavust, siis pingutage sügavuspiiraja klemmhoob (6) jälle kinni.

3. Sügavuspiiraja (7) on nüüd soovitud puurimissügavusel fikseeritud.

4. Kontrollige seejärel sügavuspiiraja positsiooni. Kui vajalik, siis vabastage osuti (18) ristpeakruvikeerajaga, seadke skaalal (20) 0° positsiooni ja pingutage hoidepolt (19) jälle kinni.

9.4 Tööriista kinnipingutamine/lahtipingutamine (joon. 4, 7)

Ettevaatust! Pingutage kinnituspolt (B) kinni. Vigas-tusoht puuripadruni võtme eemalepaiskumise tõttu.

9.4.1 Kinnipingutamine

1. Klappige puuripadruni kaitse (13) üles.

2. Pange puuripadruni võti (G) sisse.

3. Keerake puuripadruni võtit (G) vastupäeva, et avada pingutushülss (E).

4. Pange rakendustööriist (F) sisse.

5. Hoidke rakendustööriista (F) kinni.

6. Keerake puuripadruni võtit (G) päripäeva, et sulgeda pingutushülss (E) ja kindlustada rakendustööriist.

7. Kontrollige rakendustööriista (F) tugevat kinnitust.

8. Tõmmake puuripadruni võti (G) taas välja.

9.4.2 Lahtipingutamine

1. Klappige puuripadruni kaitse (13) üles.

2. Pange puuripadruni võti (G) sisse.

3. Keerake puuripadruni võtit (G) pääripäeva, kuni rakendustööriista (F) saab välja võtta.

4. Tõmmake puuripadruni võti (G) taas välja.

9.5 Töödetaili väljajoondamine

1. Lülitage ristjoonlaser sisse-/väljalülitist (12.3) sisse.

2. Mölema laserjoone lõikepunkt näitab Teile täpselt puuri keskpunkti.

3. Joondage oma märgistus töödetailil laserristile välja.

9.6 Töödetail kinnipingutamine (joon. 6)

Töödeldava töödetaili peab saama kindlalt kinni pingutada. Ärge töödelge töödetaile, mida ei saa kinni pingutada.

Kiirpinguti väljalõige peab olema ava suhtes keskele joondatud. Vastasel juhul võib puur või puuripadrun kiirpinguti tõttu blokeeruda.

1. Positsioneerige töödetail ristjoonlaseri abil.

2. Vabastage pingutuspolt (17).

3. Laske kiirpingutil (2) töödetailile toetuda.

4. Keerake pingutuspolti (17) päripäeva, et töödetail kinni pingutada.

5. Kiirpinguti (2) vabastamiseks keerake pingutuspolti (17) vastupäeva.

9.7 Suuremate töödetailide kinnipingutamine (joon. 6)

Kasutage suuremate töödetailide jaoks paralleelpiirajat (16):

1. Vabastage paralleelpiiraja (15) tiibpoldid ja pange paralleelpiiraja (16) põhiplaadi soontesse.

2. Pingutage paralleeelpiiraja (15) tiibpoldid kinni.

3. Joondage oma töödetail paralleelpiiraja (16) vastas välja ja pingutage see kiirpingutiga (2) kinni.

Hoiatus! Hoolitsege töödetailide puhul, mis on laua pealispinnast laiemad või pikemad, küllaldase toestuse eest nt aluskandmike või saepukkide abil.

Töödetailid, mis on lauapuurmasina põhiplaadist pikemad või laiemad, võivad ümber kukkuda, kui need pole püsivalt toestatud. Kui töödetail kukub ümber, siis võib see puuripadruni kaitset või lõiketööriista kahjustada.

9.8 Pöördearvu seadistamine (joon. 4)

Õige pöördearv peab söltuma töödeldavast töödetailist ja tuleb seadistada tööriista läbimõõdu järgi.

9.8.1 Pöörete elektrooniline reguleerimissüsteem:

Elektroonilise pööreteregulaatoriga saate pöördearvu seadistada:

Seadistage pöördearv pöördregulaatori (12.1/12.2) abil. Aktuaalse pöördearvu saab displeilt (9) maha lugeda

9.9 Sisse-/väljalülitamine (joon. 1)

⚠ Pöörake tähelepanu sellele, et enne sisselülitamist on puuripadruni kaitse (13) alla klapitud.

Sisselülitamine: Vajutage sisselülitit (11), et seade sisse lülitada.

Väljalülitamine: Vajutage väljalülitit (10), et seade välja lülitada.

⚠ Tähelepanu: Puurimisprotseduuri ajal seadistatud pöördearv salvestatakse ja jääb seadistatuks, kuni neid muudetakse või elektritööriist lahutatakse vörgust. Pärast uuesti pingevarustusega ühendamist käivitub elektritööriist eelseadistatud pöördearvuga 1500 min ^-1 .

9.10 Puurimisprotseduur (joon. 1)

1. Joondage töödetail välja ja pingutage see kinni nagu kirjeldatakse punktis 9.5.

2. Käivitage seade ja seadistage pöördearv nagu kirjeldatakse punktis 9.7.

3. Liigutage puurimiseks käepidet (8) ühtlase ettenihkega, kuni on saavutatud soovitud puurimissügavus. Katkestage metallide puurimisel korraks ettenihe, et laastu murda.

4. Juhtige pärast puurimissügavuse saavutamist käepide (8) jälle lähtepositsiooni tagasi.

5. Lülitage seade välja.

10. Transportimine

Hoidke elektritööriista transportimiseks põhiplaadist (1) kinni.

11. Puhastamine ja hooldus

⚠ Hoiatus! Tõmmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi võrgupistik välja!

Pühkige masin aeg-ajalt lapiga tolmust ning laastudest puhtaks. Ölitage tööriista eluea pikendamiseks üks kord kuus pöörlevaid osi. Ärge ölitage mootorit.

Ärge kasutage plastmassi puhastamiseks söövitavaid ained.

⚠ Laske töid, mida käesolevas käitusjuhendis ei kirjeldata, viia läbi erialatöökojas. Kasutage ainult originaalvaruosi. Laske seadmel enne köiki hool- dus- ja puhastustöid maha jahtuda.

⚠ Põletusoht!

Kontrollige enne iga kasutamist, ega seadmel ei ole nähtavaid puudusi, nagu lahtised, kulunud või kahjustunud osad, ning kas kruvid ja muud osad on õigesti kinni. Vahetage kahjustunud osad välja.

11.2 Puhastamine

Ärge kasutage puhastusvahendeid või lahusteid. Keemilised substantsid võivad seadme plastosi rikkuda. Ärge puhastage seadet voolava vee all.

• Puhastage seade iga kord pärast kasutamist põhjalikult.
• Puhastage seadme ventilatsiooniavad ja pealispind pehme harja, pintsli või lapiga.
• Eemaldage laastud, tolm ja mustus vaj. korral tolmuimuriga.
• Määrige liikuvaid osi regulaarselt.

11.3 Hooldus

Harjade ülevaatus (joon. 10)

Kontrollige süsiharju uuel masinal esimese 50 töötunni möödudes või kui monteeriti uued harjad. Kontrollige pärast esimest kontrollimist iga 10 töötunni tagant.

Kui süsi on 6 mm pikkusele ära kulunud, vedru või kõrvalühendusjuhe põlenud või kahjustatud, siis peate mölemad harjad asendama. Kui harjad tunnistatakse pärast mahavõtmist kasutuskõlblikeks, siis võib need tagasi paigaldada.

Vabastage süsiharjade hoolduseks neli ristpeakruvi (M) revisjoniluugil (joonisel 10 kujutatud viisil) vastupäeva ja töstke revisjoniluuk maha.

Võtke seejärel süsiharjad välja.

Pange süsiharjad vastupidises järjekorras taas sisse.

11.4 Puuripadruni väljavahetamine (joon. 4/10)

⚠️ Hoiatus! Tömmake vörgupistik välja!

Vajalik tööriist: (ei sisaldu tarnekomplektis): 1x lihtvõti 27 mm

• Võtke rakendustööriist 9.3.2 all kirjeldatud viisil välja.
• Pingutage pingutushülss (E) tugevasti kinni, keerates selleks puuripadruni võtit pääripäeva.
• Hoidke puuripadrunit ühe käega kinni, mil keerate lihtvõtmega (27 mm) mutrit (H) pääripäeva allapoole.
• Kui puuripadrun on võlli pesalt lõtvunud, saab selle maha võtta.
• Fikseerige uus puuripadrun vastupidises järjekorras. Puuripadruni vahetamiseks tuleb kasutada ainult toot- ja poolt heaks kiidetud puuripadruneid.

Tellimisnumber: 390 6814 001

11.5 Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: Süsiharjad, puurr

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

12. Ladustamine

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel. Säilitage elektritööriista originaalpakendis.

Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsusjuhendit tööriista juures.

13. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nende-le eeskirjadele.

13.1 Tähtsad juhised

Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.

13.2 Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult ühendusjuhtmeid tähisega "H05VV-F".

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik.

Kui osutub vajalikuks ühendusjuhe asendada, siis peab seda teostama tootja või tema esindaja, et vältida ohutusega seonduvaid ohte.

13.3 Vahelduvvoolumootor

• Vörgupinge peab olema 220 - 240 V\~50Hz.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • mootori tüübisildi andmed

Ühendusliik X

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see erilise ühendusjuhtmega asendada, mis on saadaval tootja või tema klienditeeninduse kaudu.

14. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järg-mistes kohtades tasuta ära anda:

• Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)

• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

15. Rikete körvaldamine

Rike Võimalik põhjus Abinõu
Seade ei käivitu	Mootor, kaabel või pistik defektne, majakaitse rakendub	Kontrollige pistikupesa, juhet, võrgupistikut, vaj. korral remont elektrispetsialist poolt. Kontrollige majakaitset
	Sisse-/väljalüliti (11/10) defektne Remont klienditeeninduses
	Mootor defektne	Remont klienditeeninduses
Tugevad vibratsioonid	Põhiplaat (1) pole fikseeritud	Kindlustage masin tööpingil vms
	Tööriist pole tsentreeritult kinni pingutatud	Kontrollige tööriist puuripadrunis (14) üle
Mootor kuumeneb kergesti üle	Mootori ülekoormamine, mootori ebapiisav jahutus.	Vältige mootori ülekoormamist puurimisel, eemaldage mootorilt tolm, et oleks tagatud mootori optimaalne jahutus.
Mootor teeb liiga palju müra	Mähised kahjustatud, mootor defektne.	Kontroll klienditeeninduses

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
