| Termék típusa | Padra szerelhető oszlopos fúrógép |
| Márka | Scheppach |
| Modell | DP55 |
| Névleges teljesítmény (S1) | 710 W |
| Maximális teljesítmény (S2 5 perc) | 900 W |
| Tápfeszültség | 220-240 V ~ 50 Hz |
| Üresjárati fordulatszám | 500 - 2600 min⁻¹ |
| Tokmány befogóképessége | 1,5 - 13 mm |
| Maximális fúrási mélység | 70 mm |
| Alaplap méretei | 320 x 305 mm |
| Tokmány / alaplap távolsága | 280 mm |
| Súly | 8,3 kg |
| Védelmi osztály | II (kettős szigetelés) |
| Lézerosztály | 2 (hullámhossz 650 nm, < 1 mW) |
| Hangnyomásszint | 89,6 dB(A) (bizonytalanság 3 dB) |
| Hangteljesítményszint | 102,6 dB(A) (bizonytalanság 3 dB) |
| Elektronikus sebességállítás | Igen, + és - gombokkal |
| Keresztlézer | Igen, külön kapcsolóval |
| Digitális kijelző | Igen (fordulatszám, be/ki) |
| Mélységütköző | Igen, állítható a rögzítőkarral |
| Gyorsbefogó szerkezet | Igen, munkadarabhoz |
| Párhuzamos ütköző | Igen, állítható |
| Megmunkálható anyagok | Fém, fa, műanyag, csempe |
| Karbantartás | Rendszeres tisztítás, a mozgó alkatrészek kenése, a kefék ellenőrzése |
| Garancia | Törvényes, a hibás alkatrészeket ingyen kicserélik |
Gyakran ismételt kérdések - DP55 SCHEPPACH
Felhasználói kérdések a következőről DP55 SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét DP55 - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DP55 márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ DP55 SCHEPPACH
A készüléken található szimbólumok magyarázata
A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A bizton-sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-déseket.
 | Figyelmeztetés! Be nem tartása esetén életveszély, sérülésveszély vagy a szerszám károsodásának veszélye fordulhat elő! |
 | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
 | Viseljen védőszemüveget! |
 | Viseljen hallásvédőt! |
 | Porképződés esetén viseljen megfelelő légzésvédőt! |
 | Ha hosszú haja van, ne hordja kiengedve. Viseljen hajhálót. |
 | Ne viseljen kesztyűt. |
 | II. védelmi osztály (kettős szigetelés) |
  | Figyelem! Lézersugár |
 | A termék megfelel a hatályos európai irányelveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 124
- A készülék leírása (1-6, 11, 12 ábra)....124
- Szállított elemek 124
- Rendeltetésszerű használat.... 125
- Biztonsági utasítások.... 125
- Müszaki adatok.... 128
- Üzembe helyezés előtt 128
- Összeszerelés 129
- Kezelés 129
- Szállítás 131
- Tisztítás és karbantartás 131
- Tárolás 132
- Elektromos csatlakoztatás 132
- Ártalmatlanítás és újrahasznosítás 132
- Hibaelháritás.... 133
- Megfelelőségi nyilatkozat 314

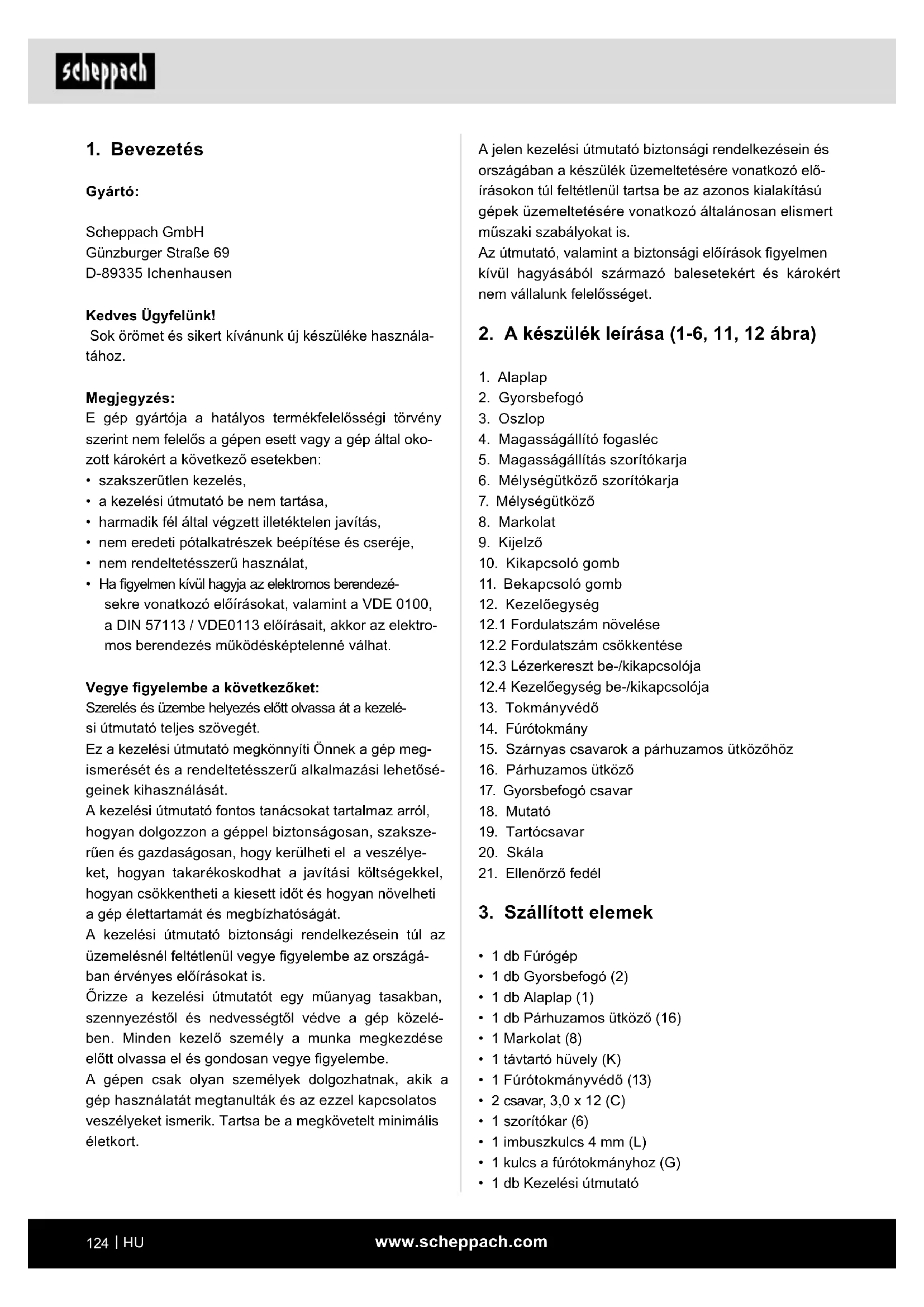

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk új készüléke használatához.
Megjegyzés:
E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:
- szakszerütlen kezelés,
- a kezelési útmutató be nem tartása,
- harmadik fél által végzett illetéktelen javítás,
- nem eredeti pótalkatrészek beépítése és cseréje,
- nem rendeltetésszerű használat,
- Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.
Vegye figyelembe a következőket:
Szerelés és üzembe helyezés előtt olvassa át a kezelési útmutató teljes szövegét.
Ez a kezelési útmutató megkönnyíti Önnek a gép megismerését és a rendeltetésszerű alkalmazási lehetőségeinek kihasználását.
A kezelési útmutató fontos tanácsokat tartalmaz arról, hogyan dolgozzon a géppel biztonságosan, szakszerűen és gazdaságosan, hogy kerülheti el a veszélyeket, hogyan takarékoskodhat a javítási költségekkel, hogyan csökkentheti a kiesett időt és hogyan növelheti a gép élettartamát és megbízhatóságát.
A kezelési útmutató biztonsági rendelkezésein túl az üzemelésnél feltétlenül vegye figyelembe az országában érvényes előírásokat is.
Örizze a kezelési útmutatót egy műanyag tasakban, szennyezéstől és nedvességtől védve a gép közelében. Minden kezelő személy a munka megkezdése előtt olvassa el és gondosan vegye figyelembe.
A gépen csak olyan személyek dolgozhatnak, akik a gép használatát megtanulták és az ezzel kapcsolatos veszélyeket ismerik. Tartsa be a megkövetelt minimális életkort.
A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.
Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.
2. A készülék leírása (1-6, 11, 12 ábra)
- Alaplap
- Gyorsbefogó
- Oszlop
- Magasságállító fogasléc
- Magasságállítás szorítókarja
- Mélységütköző szorítókarja
- Mélységütköző
- Markolat
- Kijelző
- Kikapcsoló gomb
- Bekapcsoló gomb
- Kezelőegység
12.1 Fordulatszám növelése
12.2 Fordulatszám csökkentése
12.3 Lézerkereszt be-/kikapcsolója
12.4 Kezelőegység be-/kikapcsolója - Tokmányvédő
- Fúrótokmány
- Szárnyas csavarok a párhuzamos ütközöhöz
- Párhuzamos ütköző
- Gyorsbefogó csavar
- Mutató
- Tartócsavar
- Skála
- Ellenőrző fedél
3. Szállított elemek
• 1 db Fúrógép
• 1 db Gyorsbefogó (2)
• 1 db Alaplap (1)
• 1 db Párhuzamos ütköző (16)
• 1 Markolat (8)
• 1 távtartó hüvely (K)
• 1 Fúrótokmányvédő (13)
- 2 csavar, 3,0 x 12 (C)
• 1 szorítókar (6)
• 1 imbuszkulcs 4 mm (L)
• 1 kulcs a fúrótokmányhoz (G)
• 1 db Kezelési útmutató
• 1 szerelési anyag (N)
• 1 anya (J)
• 1 imbuszcsavar (B)
4. Rendeltetésszerű használat
Az asztali oszlopos fúrógép fém, fa, műanyag és kölap fúrására rendeltetett.
A fúrótokmány befogási tartománya: 1,5 - 13 mm.
A berendezés magáncélú használatra készült. Nem tervezték tartós ipari használatra. A berendezést 16 éven aluli személyek ne használják. 16 év fölötti fiata- lok a berendezést csak felügyelet mellett használják.
A gyártó nem vállal felelősséget azokért a károkért, amelyeket a nem rendeltetésszerű használat vagy a helytelen kezelés okoz.
Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
5. Biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS! Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és müszaki adatot, melyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
- A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók.
Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gőzőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.
- Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hütőszekrényekkel való érintkezését. Megnövekedik az áramütés kockázata, ha a teste földelve van.
c) Tartsa esötöl és nedvességtöl távol az elektromos szerszámokat. Az elektromos szerszámbahatoló víz növeli az áramütés kockázatát.
d) Ne használja a kábelt a rendeltetésétől eltérő módon, például az elektromos szerszám szál-lításához, felakasztásához vagy a csatlakozó-dugó aljzatból való kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles élektől és a készülék mozgó alkatrészeitől. A sérült vagy összeguban-colódott kábel növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szer- számmal, akkor csak olyan hosszabbító kábe- leket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra engedélye- zett hosszabbító kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
- Személyi biztonság
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például porvé-dő maszk, biztonsági kesztyű, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csa-varkulcsokat. A készülék forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porszívó és -gyűjtő berendezések felszerelése, akkor győződjön meg arról, hogy ezek csatlakoztatva vannak és megfelelően használhatók. Porelszívó használatával csökkentheti a por által okozott veszélyeket.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
4. Az elektromos szerszám használata és keze lése
a) Ne terhelje túl a készüléket. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója.
Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantar-tott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és könnyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.
5. Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
A fúrógépre vonatkozó biztonsági utasítások
a) A fúrógépet ki kell biztosítani. A nem megfelelően rögzített fúrógép mozoghat vagy felbillenhet, ami sérülésekhez vezethet.
b) A munkadarabot a munkadarab támasztón kell befogni vagy rögzíteni. Ne végezzen fúrást olyan munkadarabon, amelyik túl kicsi a biztonságos befogáshoz. A munkadarab kézzel tartása sérülésekhez vezethet.
c) Ne viseljen kesztyűt. A kesztyűt a forgó alkatrészek vagy a fúrás közben keletkező forgács elkaphatja, ami sérülésekhez vezethet.
d) Az elektromos szerszám működése közben tartsa távol kezeit a fúrás területétől. A forgó alkatrészekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.
e) A fúrószerszámnak forognia kell, mielőtt a munkadarabhoz vezeti. Különben a fúrószerszám a munkadarabban elakadhat, ezzel a munkadarab nem várt mozgását okozva, ami sérülésekhez vezethet.
f) Ha a fúrószerszám blokkol, ne nyomja tovább lefelé, és kapcsolja ki az elektromos szerszá-mot. Állapítsa meg és szüntesse meg a blok-kolás okát. A blokkolás a munkadarab nem várt mozgását okozhatja, és sérülésekhez vezethet.
g) Akadályozza meg, hogy hosszú forgácsok keletkezzenek úgy, hogy rendszeresen abbahagyja a lefelé nyomást. Az éles fémforgácsok egymásba akadhatnak, és sérüléseket okozhatnak.
h) Az elektromos szerszám működése közben soha ne távolítsa el a forgácsot a fúrás területéről. A forgács eltávolításához vegye el a fúrószerszámot a munkadarabtól, kapcsolja ki az elektromos eszközt, és várja meg, amíg leáll. A forgácsok eltávolításához használjon kefét vagy kampót segédeszközként. A forgó alkatrészekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.
i) A használati szerszám megengedett fordulatszáma legalább akkora legyen, mint az elektromos szerszámon megadott legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozék széttörhet és szétszóródhat.
Figyelem: Lézersugárzás
Ne nézzen bele a sugárba
Lézer veszélyességi osztálya: 2
A balesetveszély ellen a megfelelő óvintézkedésekkel védje saját magát és környezetét!
- Szemvédő nélkül ne nézzen közvetlenül a lézersugárba.
- Soha ne nézzen közvetlenül a fénysugár útjába.
- Soha ne irányítsa a lézersugarat fényvisszaverő felületre és emberre vagy állatra. A kis teljesítményű lézersugár is károsíthatja a szemet.
- Vigyázat - az itt megadott eljárásmódoktól történő eltérés veszélyes sugárzásnak való kitettséghez vezethet.
- A lézermodult felnyitni tilos. Ez ugyanis váratlanul sugárzásnak való kitettséghez vezethet.
- A lézert nem szabad más típusúra cserélni.
- A lézeren javítást csak a lézer gyártója vagy felhatalmazott képviselő végezhet.
- A figyelmeztető címkék jelölését és felhelyezési helyét lásd a 8. és 9. ábrán
⚠ FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
Fennmaradó kockázatok
Maradék kockázatok akkor is léteznek, ha az előírásoknak megfelelően használja ezt a villamos kézi szerszámot. A villamos kézi szerszám kialakításához és kiviteléhez kapcsolódóan az alábbi veszélyek jelentkezhetnek:
- A tüdő károsodására kerül sor, ha nem visel megfelelő porvédő maszkot.
- Ha nem visel megfelelő hallásvédőt, halláskárosodást szenvedhet.
- A kéz-kar rezgések miatt károsodhat az egészsége, ha hosszabb ideig használja a készüléket, vagy ha nem megfelelően végzi az irányítást és a karbantar-tást.
6. Műszaki adatok
Váltóáramú motor 220 - 240 V\~ 50 Hz
| Névleges teljesítmény S1 710 Watt | |
| Üzemmód S2 5min* 900W | |
| n_0 üresjárati fordulatszám 500 - 2600 min | -1 |
| Fúrótokmány beszorítási tartománya | 1,5 - 13 mm |
| Fúróorsó max. lökethossza | 70 mm |
| Az alaplap mérete | 320 x 305 mm |
| A fúrótokmány és a padlólemez közötti távolság | 280 mm |
| Tömeg, kb. | 8,3 kg |
| Védelmi osztály | II / ☑ |
| Lézerosztály | 2 |
| Lézer hullámhossza | 650 nm |
| Lézer teljesítménye | < 1 mW |
Technikai változtatások jogát a gyártó fenntartja!
* Az 5 perces, megszakítás nélküli működési időtartamot szünet követi, amíg a berendezés hőmérséklete kevesebb, mint 2 K (2° C) mértékben tér el a környezeti hőmérséklettől.
A munkadarabnak legalább 3 mm-es magassággal és 45 mm-es szélességgel kell rendelkeznie. Ügyeljen rá, hogy a munkadarabot mindig rögzítse a befogó berendezés segítségével.
Zaj
A zaj értékek az EN 62841 szerint lettek mérve.
| L_pA hangnyomásszint | 89,6 dB |
| K_pA bizonytalanság | 3 dB |
| L_WA hangteljesítményszint | 102,6 dB |
| K_WA bizonytalanság | 3 dB |
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor.
A megadott zajkibocsátási értékek mérése szabványok által előírt mérési eljárással történt, és megfelelő adatok az egyik elektromos szerszám másik szerszámmal történő összehasonlításához.
A megadott zajkibocsátási értékek a terhelés előzetes becsléséhez is használhatók.
Figyelmeztetés:
- Az elektromos szerszám használatának módjától függően a zajkibocsátási értékek az elektromos szerszám tényleges használata során, különösen a munkadarab típusától függően eltérhetnek a megadott értéktől.
- Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Ilyen intézkedés például a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).
7. Üzembe helyezés előtt
- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a cso-magolási és szállítási biztosítékokat (ha vannak).
- Ellenőrizze, hogy hiánytalan-e a szállítmány.
- Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit.
- Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
FIGYELEM
A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!
A csatlakoztatás előtt győződjön meg arról, hogy a típus-táblán szereplő adatok egyeznek a hálózati adatokkal.
- Ellenőrizze, hogy nincsenek-e szállítási sérülések a készüléken. Az esetleges sérüléseket azonnal jelentse az elektromos szerszámot kiszállító szállít-mányozónak.
- Kerülje a hosszú tápvezetékek (hosszabbító kábelek) használatát.
- Ne üzemeltesse nyirkos vagy nedves helyiségben az elektromos szerszámot.
- Az elektromos szerszám csak megfelelő (jól szellőző) helyiségekben üzemeltethető.
8. Összeszerelés
⚠️ Figyelem!
Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!
Mielőtt csatlakoztatja a készüléket az áramhálózatra, győződjön meg arról, hogy a típustáblán szereplő adatok egyeznek a csatlakozó hálózati adataival.
△ Figyelmeztetés! Minden esetben húzza ki a há- lózati csatlakozódugót, mielőtt beállításokat végezne a készüléken.
8.1 Az alaplap és az oszlop összeszerelése (2. ábra)
-
Tolja a gyorsbefogót (2) az oszlop (3) fölé.
-
Helyezze az oszlopot (3) az alaplapba (1) úgy, hogy az oszlop (3) alsó végén lévő vezetőcsap bepattanjon az alaplap (1) befogójának hornyába.
-
Húzza meg az alaplap (1) hátoldalán lévő előszerelt rögzítőcsavarokat (A) az imbuszkulccsal (L).
8.2 A párhuzamos ütköző összeszerelése (3. ábra)
- A párhuzamos ütközöt (16) tolja az alaplap (1) hornyaiba.
- Ügyeljen arra, hogy a horonycsapok a párhuzamos ütköző szárnyas csavarjai alatt (15) a hornyokban egy irányba essenek.
- Állítsa a párhuzamos ütközöt (16) a kívánt pozícióba, és húzza meg szorosan a párhuzamos ütközö szárnyas csavarjait (15).
8.3 A fúrótokmányvédő felszerelése (2. ábra)
- Helyezze a fúrótokmányvédőt (13) az állvány erre szolgáló furataiba.
- A csavarokat (C) kézzel meghúzva rögzítse a fúró- tokmányvédőt (13).
8.4 A markolat felszerelése (2. ábra)
- Távolítsa el az előszerelt rögzítőcsavart (B).
- Tolja rá a távtartó hüvelyt (K) és a markolatot (8) a befogóra (D) a 2. ábrán látható módon.
- Húzza meg a rögzítőcsavart (B).
8.5 A mélységütköző szorítókarjának felszerelése (2. ábra)
Szerelje fel a mélységütköző szorítókarját (6) úgy, ahogy a 2. ábra mutatja.
8.6 Felszerelés munkafelületre (3. ábra)
Rögzítse a berendezést a munkafelületre úgy, hogy az alaplapot (1) rácsavarozza.
9. Kezelés
9.1 A kijelző kezelése (4. ábra)
• A kijelző bekapcsolása/kikapcsolása:
Nyomja meg a gombot (12.4) annyi ideig (2-3 másodpercig), amíg a kijelző (9) be vagy ki nem kapcsol.
• A fordulatszám beállítása:
- A fordulatszám növeléséhez nyomja meg a gombot (+) (12.1).
- A fordulatszám csökkentéséhez nyomja meg a gombot (+12.2).
• A lézerkereszt bekapcsolása/kikapcsolása:
A gomb (12.3) megnyomásával be- vagy kikapcsolható a lézerkereszt.
9.2 Magasságállítás (1. ábra)
A gépfej pozíciójának beállítása a munkadarab magasságától és a szerszám hosszától függ.
- Tartsa erösen a markolatot (8).
- Nyissa a magasságállítás szorítókarját (5).
- Határozza meg a gépfej helyezetét a markolattal (8).
- Rögzítse a gépfej pozícióját a magasságállítás szorítókarjával (5).
Figyelem! A gépfej legalsó pozíciójában ügyeljen arra, hogy ne mozgassa a jelölésen túlra.
A magasságállítás szorítókarjával (5) rögzítse ebben a pozícióban a gépfejet. Ellenkező esetben megsérülhet a vezető.
9.3 A fúrásmélység beállítása (1., 11. ábra)
A mélységütközővel (7) meghatározható a fúrásmélység.
- Oldja ki a mélységütköző szorítókarját (6).
- Végezzen próbafúrást. Amint elérte a kívánt mélységet, rögzítse ismét a mélységütköző szorítókarját (6).
- A mélységütköző (7) rögzítésre került a kívánt fú- rásmélységben.
- Végezetül ellenőrizze a mélységütköző helyzetét. Amennyiben szükséges, oldja ki a mutatót (18) csillagcsavarhúzóval, állítsa a skála (20) 0°-os pozíciójába, majd húzza meg újra a tartócsavart (19).
9.4 Szerszám befogása/kivétele (4., 7. ábra)
Vigyázat! Ne hagyja a kulcsot a fúrótokmányban. Ha a gép kirepíti a fúrótokmány kulcsát, az sérülésveszélyes.
9.4.1 Befogás
- Hajtsa fel a tokmányvédőt (13. ábra).
- Tegye be a fúrótokmány kulcsát (G).
- A befogó hüvely (E) nyitásához forgassa a fúrótokmány kulcsát (G) az óramutató járásával ellenkező irányba.
- Tegye be a cserélhető szerszámot (F).
- Tartsa meg a cserélhető szerszámot (F).
- A befogó hüvely (E) zárásához és a cserélhető szerszám rögzítéséhez forgassa a fúrótokmány kulcsát (G) az óramutató járásával megegyező irányba.
- Ellenőrizze a cserélhető szerszám (F) megfelelő rögzítését.
- Vegye ki a fúrótokmány kulcsát (G).
9.4.2 Kioldás
- Hajtsa fel a tokmányvédőt (13. ábra).
- Tegye be a fúrótokmány kulcsát (G).
- Forgassa a fúrótokmány kulcsát (G) az óramutató járásával ellenkező irányba, míg ki nem lehet venni a cserélhető szerszámot (F).
- Vegye ki a fúrótokmány kulcsát (G).
9.5 Szerszám beigazítása
- Kapcsolja be a lézerkeresztet a kijelzön (12.3)
- A két lézervonal metszéspontja pontosan megmutatja Önnek a fúrási középpontot.
- Helyezzen egy jelölést a munkadarabon a lézerkeresztnél.
9.6 A munkadarab befogása (6. ábra)
A megmunkálandó darabnak biztonságosan befoghatónak kell lennie. Ne dolgozzon olyan munkadarabbal, amelyet nem tud befogni.
A gyorsbefogó mélyedése a furat közepéhez legyen igazítva. Ellenkező esetben a gyorsbefogó blokkolhatja a fúrót vagy a fúrótokmányt.
- Pozicionálja be a munkadarabot a lézerkereszttel.
- Oldja ki a gyorsbefogó kart (17).
- A gyorsbefogót (2) engedje felfeküdni a szerszámon.
- A munkadarab beszorításához fordítsa el a gyorsbefogó kart (17) az óramutató járásának irányába.
- A gyorsbefogó (2) meglazításához fordítsa el a gyorsbefogó kart (17) az óramutató járásával ellentétes irányba.
9.7 Nagyobb munkadarabok befogása(6. ábra)
Nagyobb munkadarabok esetén használja a párhuzamos ütközöt (16):
- Lazítsa meg a párhuzamos ütköző szárnyas csavarjait (15), és helyezze a párhuzamos ütközöt (16) az alaplap hornyaiba.
- Húzza meg szorosan a párhuzamos ütköző szárnyas csavarjait (15).
- Igazítsa be a munkadarabot a párhuzamos ütkö- zöhöz (16), majd szorítsa be a gyorsbefogó (2) segítségével.
Figyelmeztetés! Az asztal felső oldalánál szélesebb vagy hosszabb munkadarabok esetén gondoskodjon megfelelő alátámasztásról, pl. állvány vagy fürészbak használatával.
Az asztali fúrógép alaplapjánál hosszabb és szélesebb munkadarabok felborulhatnak, ha nincsenek megfelelően megtámasztva. A munkadarab elbillenése a fúrótokmányvédő vagy a vágó szerszám sérülését okozhatja.

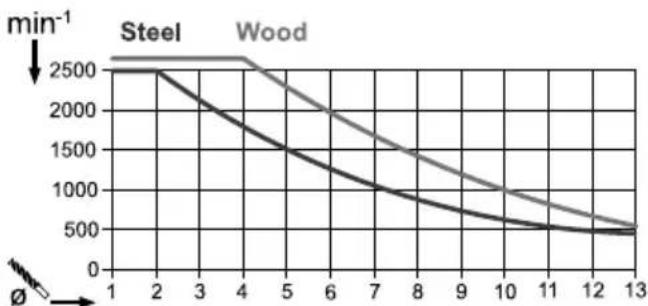

9.8 Fordulatszám beállítása (4. ábra)
A helyes fordulatszámot a megmunkálandó darabtól függően a szerszámátmérőnek megfelelően kell be- állítani.
9.8.1 Elektronikus fordulatszám-szabályozás:
Az elektronikus fordulatszám-szabályozással beállít-ható a fordulatszám:
Állítsa be a fordulatszámot a fordulatszám-szabályozó (12.1/12.2) segítségével.
Az aktuális fordulatszám leolvasható a kijelzőről (9).
line
| θ | Steel | Wood | | --- | ----- | ---- | | 1 | 2500 | 2500 | | 2 | 2400 | 2450 | | 3 | 2200 | 2300 | | 4 | 2000 | 2150 | | 5 | 1800 | 2000 | | 6 | 1600 | 1850 | | 7 | 1400 | 1700 | | 8 | 1200 | 1550 | | 9 | 1000 | 1400 | | 10 | 800 | 1250 | | 11 | 600 | 1100 | | 12 | 500 | 950 | | 13 | 450 | 800 |9.9 Be-/kikapcsolás (1. ábra)
⚠ Ügyeljen arra, hogy a bekapcsolás előtt a fúró- tokmányvédő (13) le legyen hajtva.
Bekapcsolás: A berendezés bekapcsolásához nyomja meg a bekapcsoló gombot (11).
Kikapcsolás: A berendezés kikapcsolásához működtesse a kikapcsoló gombot (10).
Figyelem: A fúrás közben beállított fordulatszá-mot tárolja a rendszer, és mindaddig ez marad ér-vényben, amíg nem módosítja, vagy amíg le nem választja az elektromos szerszámot a hálózatról. A feszültségellátás ismételt csatlakoztatását követően az elektromos szerszám az előzetesen beállított 1500 perc ^-1 fordulatszámmal működik.
9.10 A fúrás menete (1. ábra)
- Igazítsa be a munkadarabot, és szorosan fogja be, követve a 9.5 pont leírását.
- Indítsa el a készüléket, és állítsa be a fordulatszá- mot, követve a 9.7 pont leírását.
- Fúrás végrehajtásához addig forgassa a markolatot (8) egyenletes előtolással, amíg el nem éri a kívánt fúrásmélységet. Fém fúrásakor szakítsa meg az előtolást egy kis időre, hogy a forgács elszakadhasson.
- Ha elérte a fúrásmélységet, vigye vissza a markolatot (8) a kiindulási pozíciójába.
- Kapcsolja ki a készüléket.
10. Szállítás
A szállításhoz hagyja az elektromos szerszámot az alaplapon (1).
11. Tisztítás és karbantartás
⚠ Figyelmeztetés! Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozódugót!
11. 1 Általános karbantartási intézkedések
Idönként törölje le egy kendővel a forgácsot és a port a gépről. A szerszám élettartamának meghosszabbítása érdekében havonta olajozza a forgó alkatrészeket. Ne olajozza meg a motort.
A műanyag tisztításához ne használjon maró anyagokat.
Az olyan munkákat, amelyeket az üzemeltetési útmutató nem tartalmaz, bízza szakszervizre. Csak eredeti alkatrészeket használjon. A karbantartási és tisztítási munkák előtt mindig hagyja lehülni a berendezést.
⚠ Égésveszély áll fenn!
Minden használat előtt ellenőrizze a berendezés nyilvánvaló hiányosságait, pl. a laza, kopott vagy sérült alkatrészeket, valamint a csavarok és egyéb alkatrészek megfelelő illeszkedését. A sérült alkatrészeket cserélje ki.
11.2 Tisztítás
Ne használjon tisztítószert, illetve oldószert. A vegyi anyagok kikezdhetik a készülék műanyag alkatrészeit. Soha ne tisztítsa a berendezést folyó vízzel.
- Minden használat után alaposan tisztítsa meg a berendezést.
- A szellőzőnyílások és a berendezés felületének tisztítását puha kefével, ecsettel vagy ronggyal végezze.
- A forgács, por és szennyeződések eltávolításához esetleg használjon porszívót.
- Rendszeresen végezze el a mozgó alkatrészek kenését.
11.3 Karbantartás
Kefék ellenőrzése (10. ábra)
Új gép esetén a szénkeféket az első 50 üzemórát követően, illetve új kefék beszerelésekor kell ellenőrizni.
Az első ellenőrzést követően 10 üzemóránként végezzen ellenőrzést.
Ha a szén 6 mm hosszúságúra használódott el, a rugó vagy a mellékcsatlakozás vezetéke elégett vagy meg-sérült, mindkét kefét ki kell cserélni. Ha kiszerelésüket követően úgy ítéli meg, hogy a kefék még használha-tók, visszaszerelheti azokat.
A szénkefék karbantartásához az óramutató járásával ellentétes irányba oldja ki az ellenőrző fedél négy darab kereszthornyos csavarját (M) (a 10. ábrán látható módon), és emelje le az ellenőrző fedelet.
Ezután vegye ki a szénkeféket.
Helyezze be újra a szénkeféket fordított sorrendben.
11.4 A fúrótokmány cseréje (4./10. ábra)
⚠ Figyelmeztetés! Húzza ki a hálózati csatlakozót! Szükséges szerszámok (a csomag nem tartalmazza): 1x villáskulcs 27 mm
- Vegye ki a cserélhető szerszámot a 9.3.2 pontban leírtak szerint.
- Forgassa a fúrótokmány kulcsát az óramutató járá-sával megegyező irányba, és húzza meg szorosan a befogó hüvelyt (E).
- Az egyik kezével tartsa meg a fúrótokmányt, míg a villáskulccsal (27 mm) az anyát (H) az óramutató járásával megegyező irányban lefelé mozgatja.
- Amint a fúrótokmány lelazult a tengely illesztőfelületéről, levehető.
- Az új fúrótokmány rögzítését ellenkező sorrendben végezze.
A fúrótokmány cseréjéhez csak a gyártó által jóváha- gyott fúrótokmányt használjon.
Rendelési szám: 390 6814 001
11.5 Szervíz-információk
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
* nincs okvetlenül a szállítás terjedelmében!
* nem szerepel kötelezően a szállított elemek között!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
12. Tárolás
Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a készüléket és tartozékait. Az optimális tárolási hömérséklet 5 és 30 °C között van.
Az elektromos szerszámot az eredeti csomagolásában tárolja.
Letakarással védje az elektromos szerszámot a portól és a nedvességtől.
Tartsa a használati utasítást az elektromos szerszámon.
13. Elektromos csatlakoztatás
A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.
13.1 Fontos utasítások
A motor túlterhelés esetén magától kikapcsol. A (válto-zó időtartamú) lehülés után a motor ismét bekapcsol-ható.
13.2 Sérült elektromos csatlakozóvezetékek.
Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés.
Ennek okai a következők:
- Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
- Megtörések, amikor szakszerütlenül vezetik vagy rögzítik a csatlakozóvezetéket.
-
Elnyíródások, amikor áthajtanak a csatlakozóvezetéken.
-
A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
- Repedések a szigetelés elöregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.
Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak „H05VV-F” jelölésű csatlakozó vezetékeket használjon.
A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.
Ha a csatlakozó vezeték cseréje szükséges, a bizton-ság veszélyeztetésének kizárása érdekében bízza ezt a gyártóra vagy annak képviselőjére.
13.3 Váltóáramú motor
- A hálózati feszültség 220 - 240 V\~ 50Hz legyen.
- A legfeljebb 25 m hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel rendelkezzenek.
A csatlakoztatásokat és az elektromos szerelvényen végzett javításokat csak villanyszerelő hajthatja végre.
Információ kérése esetén a következő adatokat adja meg:
• A motor áramneme
• A motor típustáblájának adatai
X csatlakoztatási mód
Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor különleges csatlakozóvezetékre kell lecserélni, amely a gyártótól vagy annak ügyfélszolgálatától szerezhető be.
14. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni öket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
15. Hibaelhárítás
| Üzemzavar Lehetséges ok Megoldás | ||
| A készülék nem indul el | A motor, a kábel vagy a csatlakozó meghibásodott, a biztosíték kiold | Ellenőrizze a csatlakozóaljzatot, hálózati csatlakozóvezetéket, vezetéket, hálózati csatlakozót, adott esetben javíttassa meg villamossági szakemberrel. Ellenőrizze a biztosítékot |
| A be-/kikapcsoló gomb (11/10) meg-hibásodott | Javíttassa meg az ügyfélszolgálattal | |
| A motor meghibásodott Javíttassa meg | az ügyfélszolgálattal | |
| Erős rezgések | Az alaplap (1) nincs rögzítve | Rögzítse a gépet munkapadon vagy hason-lón |
| A szerszám nem központosan van befogva | Ellenőrizze a szerszámot a fúrótokmányban (14) | |
| A motor könnyen túlme-legszik | A motor túl van terhelve, a motor hütése nem elegendő. | Akadályozza meg a motor fúrás közbeni túl-terhelését, távolítsa el a port a motorról, hogy a motor optimális hütése biztosítva legyen. |
| A motor túl zajos | A tekercselések megsérültek, a motor meghibásodott. | Ellenőriztesse az ügyfélszolgálattal |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
