DP55 - бормашина SCHEPPACH - Безплатно ръководство за потребителя

Вид продукт	Стълбова свредлина за работна маса
Марка	Scheppach
Модел	DP55
Номинална мощност (S1)	710 W
Максимална мощност (S2 5 мин)	900 W
Напрежение на захранване	220-240 V ~ 50 Hz
Скорост на празен ход	500 - 2600 min⁻¹
Капацитет на затягане на патронника	1,5 - 13 mm
Максимален ход на пробиване	70 mm
Размери на основната плоча	320 x 305 mm
Разстояние патронник / плоча	280 mm
Тегло	8,3 kg
Клас на защита	II (двойна изолация)
Клас на лазера	2 (дължина на вълната 650 nm, < 1 mW)
Ниво на звуково налягане	89,6 dB(A) (неопределеност 3 dB)
Ниво на звукова мощност	102,6 dB(A) (неопределеност 3 dB)
Електронна регулация на скоростта	Да, чрез бутони + и -
Кръстосан лазер	Да, с отделен превключвател
Цифров дисплей	Да (скорост, включване/изключване)
Ограничител на дълбочина	Да, регулируем с лост за блокиране
Бързозатягащо устройство	Да, за обработваната част
Успореден ограничител	Да, регулируем
Обработваеми материали	Метал, дърво, пластмаса, плочки
Поддръжка	Редовно почистване, смазване на подвижните части, проверка на четките
Гаранция	Законова, дефектни части се заменят безплатно

Често задавани въпроси - DP55 SCHEPPACH

Как да регулирам скоростта на свредлината Scheppach DP55?

Използвайте бутоните + (12.1) и - (12.2) на управляващия блок, за да увеличите или намалите скоростта. Избраната скорост се показва на екрана (9). Диапазон от 500 до 2600 об/мин.

Как да използвам кръстосания лазер за позициониране на детайла?

Натиснете бутон 12.3, за да включите лазера. Пресечната точка на двата лъча показва центъра на пробиване. Поставете маркировката си на това място.

Как да регулирам дълбочината на пробиване?

Разхлабете лоста за блокиране (6), направете пробно пробиване до желаната дълбочина, след което затегнете лоста. Ограничителят (7) е блокиран на тази дълбочина.

Какъв е капацитетът на затягане на патронника?

Патронникът приема свредла с диаметър от 1,5 до 13 мм.

Как да затегна свредло в патронника?

Отворете защитата на патронника, поставете ключа за патронника, завъртете обратно на часовниковата стрелка, за да отворите втулката, поставете свредлото, след това завъртете ключа по часовниковата стрелка, за да затегнете. Извадете ключа преди да стартирате.

Каква максимална мощност може да осигури свредлината?

В режим S1 (непрекъснат): 710 W. В режим S2 (5 мин): 900 W. След 5 минути работа на пълна мощност оставете да се охлади, докато температурата се върне до 2 °C от околната среда.

Как да задържа големи детайли на масата?

Използвайте успоредния ограничител (16), като го плъзнете в жлебовете на основната плоча и го затегнете с крилчатите гайки. Поставете детайла срещу ограничителя и използвайте бързозатягащото устройство (2), за да го фиксирате.

Кои са основните инструкции за безопасност?

Винаги носете защитни очила, защита за слуха и противопрахова маска. Не носете ръкавици, приберете дългата коса. Уверете се, че детайлът е добре закрепен. Изключете щепсела преди каквато и да е настройка или поддръжка.

Как да поддържам свредлината, за да удължа живота ѝ?

След всяка употреба почиствайте стърготините и праха с четка или прахосмукачка. Смазвайте подвижните части веднъж месечно. Проверявайте въглеродните четки на всеки 50 часа и ги сменете, ако са износени до 6 мм.

Какво да направя, ако свредлината не стартира?

Проверете контакта, захранващия кабел и прекъсвача. Ако моторът, кабелът или превключвателят са дефектни, обърнете се за ремонт към квалифициран електротехник или сервиз за следпродажбено обслужване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DP55 SCHEPPACH

Обяснение на символите върху уреда

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Предупреждение! При неспазване съществува опасност за живота, нараняване или повреждане на инструмента!
	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Носете защитни очила!
	Носете защита за слуха!
	При образуване на прах носете дихателна защита!
	Не носете дългата си коса пусната. Използвайте мрежа за коса.
	Не носете ръкавици.
	Клас на защита II (двойна изолация)
	Внимание! Лазерно лъчение
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод.....252
2. Описание на уреда (Фиг. 1-6, 11, 12)...... 252
3. Обем на доставката 252
4. Употреба по предназначение 253
5. Указания за безопасност....253
6. Технически данни 256
7. Преди пуск в експлоатация 257
8. Монтаж....257
9. Управление 258
10. Транспортиране 260
11. Почистване и поддръжка 260
12. Съхранение....261
13. Електрическо свързване 261
14. Изхвърляне и рециклиране.... 261
15. Отстраняване на неизправности 262
16. Декларация за съответствие 316

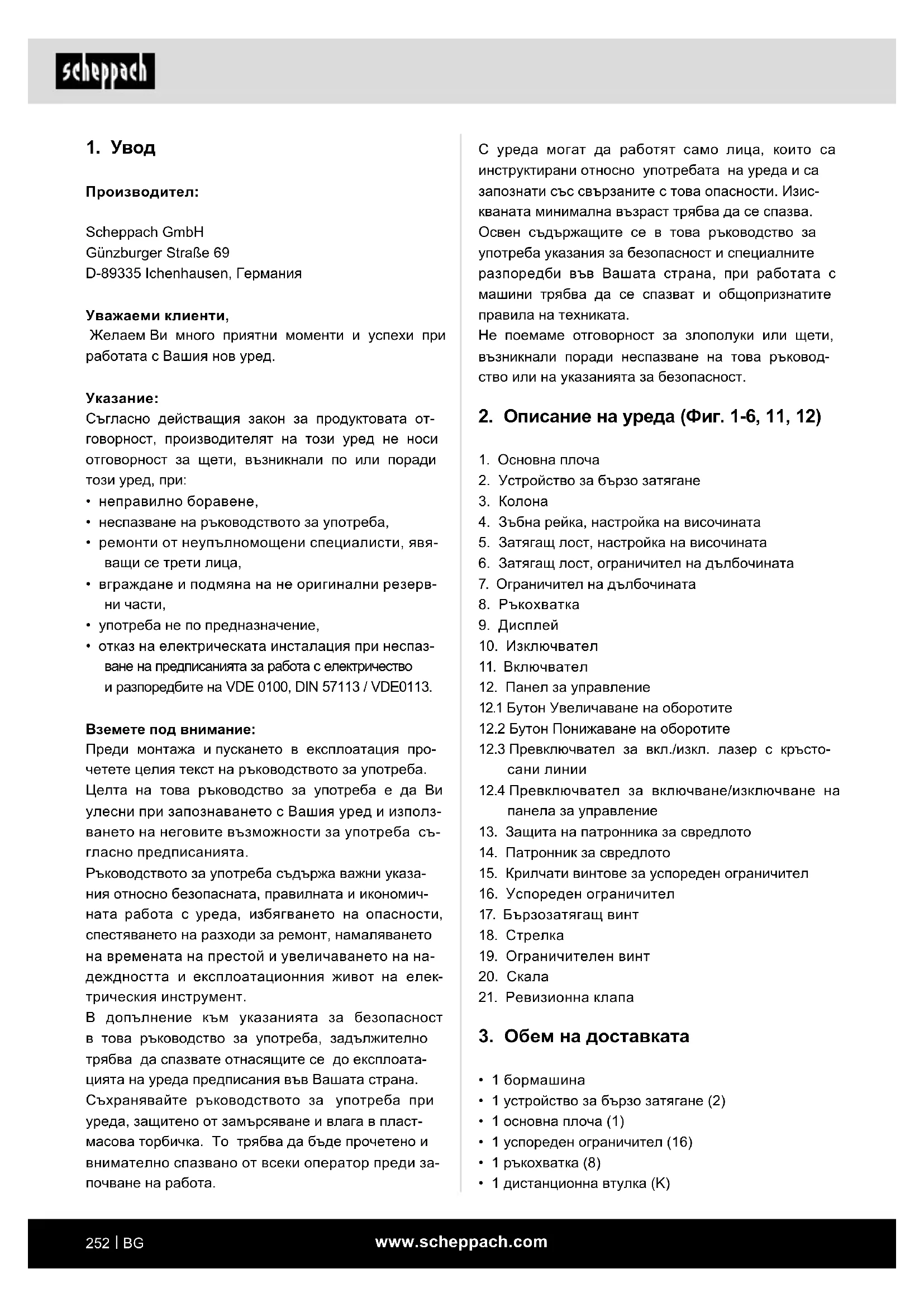

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
- неспазване на ръководството за употреба,
- ремонти от неупълномощени специалисти, явяващи се трети лица,
• вграждане и подмяна на не оригинални резервни части,
- употреба не по предназначение,
- отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113 / VDE0113.

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Основна плоча
2. Устройство за бързо затягане
3. Колона
4. Зъбна рейка, настройка на височината
5. Затягащ лост, настройка на височината
6. Затягащ лост, ограничител на дълбочината
7. Ограничител на дълбочината
8. Ръкохватка
9. Дисплей
10. Изключвател
11. Включвател
12. Панел за управление
    12.1 Бутон Увеличаване на оборотите
    12.2 Бутон Понижаване на оборотите
    12.3 Превключвател за вкл./изкл. лазер с кръсто- сани линии
    12.4 Превключвател за включване/изключване на панела за управление
13. Защита на патронника за свредлото
14. Патронник за свредлото
15. Крилчати винтове за успореден ограничител
16. Успореден ограничител
17. Бързозатягащ винт
18. Стрелка
19. Ограничителен винт
20. Скала
21. Ревизионна клапа

3. Обем на доставката

• 1 бормашина
• 1 устройство за бързо затягане (2)
• 1 основна плоча (1)
• 1 успореден ограничител (16)
• 1 ръкохватка (8)
• 1 дистанционна втулка (К)

• 1 защита на патронника за свредлото (13)
• 2 винта 3,0 x 12 (C)
• 1 затягащ лост (6)
• 1 винт вътрешен шестостен, 4 mm (L)
• 1 ключ за патронник за свредло (G)
• 1 ръководство за употреба
• 1 монтажен материал (N)
• 1 гайка (J)
• 1 винт с вътрешен шестостен (В)

4. Употреба по предназначение

Настолната свредловъчна машина е предназначена за пробиване на метал, дърво, пластмаса и плочки. Диапазон на затягане на патронника за свредлото: 1,5 - 13 mm.

Уредът е предназначен за самостоятелно изпълнение на ремонтни работи по дома. Не е проектиран за непрекъсната промишлена употреба. Уредът не е предназначен за употреба от лица под 16-годишна възраст. Младите хора под 16-годишна възраст мога да използват уреда само под наблюдение. Производителят не носи отговорност за щети, причинени от неправилна употреба или неправилно обслужване.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

Общи указания за безопасност за електрически инструменти

⚠ ПРЕДУПРЕЖДЕНИЕ! Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент. Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и инструкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1. Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.
b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.
с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

2. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непро-менен щепсел и подходящи контакти намаля-ват риска от токов удар.
b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.
с) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар.
d) Не използвайте кабела не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете кабела от горещина, масло, остри ръбове или движещи се части на уреда. Повредени или усукани кабели увеличават риска от токов удар.
e) Когато работите с електрически инструмент на открито, използвайте само удължителни кабели, които също са подходящи за употреба на открито.

Използването на подходящ за употреба на от- крито удължителен кабел намалява риска от токов удар.

f) Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.

3. Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и винаги предпазни очила. Носенето на лични предпазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, предпазна каска или защита за слуха, според вида и употребата на електрическия инструмент, намалява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част от уреда, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата, облеклото и ръкавиците си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, уверете се, че те са свързани и се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

4. Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте уреда. Използвайте подходящия за Вашата работа електрически инструмент. С подходящия електрически инструмент работите по-добре и по-сигурно в диапазона на работните му характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишеното включване на инструмента.

d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият ин- струмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент.

Много злополуки са причинени от лошо под- държани електрически инструменти.

f) Поддържайте режещите инструменти наточени и чисти. Грижливо поддържаните режещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.
g) Използвайте електрическия инструмент, принадлежностите, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.
h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5. Сервиз

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрическия инструмент ще се запази.

Указания за безопасност за бормашини

a) Бормашината трябва да бъде добре закрепена. Неправилно закрепената бормашина може да се помести или преобърне, което да доведе до наранявания.
b) Обработваният детайл трябва да се затегне или закрепи към опората за детайл. Не пробивайте детайли, които са твърде малки, за да бъдат сигурно да бъдат затегнати. Държането на обработвания детайл с ръка може да доведе до наранявания.
с) Не носете ръкавици. Ръкавиците могат да бъдат захванати от въртящите се части на машината или стърготините от пробиването, което да доведе до наранявания.
d) Дръжте ръцете си далеч от зоната на пробиване, докато електрическият инструмент работи. Контактът с въртящите се части на машината или стърготините от пробиването може да доведе до наранявания.

e) Свредловъчният инструмент трябва да се завърти, преди да го насочите към обработвания детайл. В противен случай свредловъчният инструмент може да се закачи и по този начин да предизвика неочаквано движение на обработвания детайл и да причини наранявания.
f) Ако свредловъчният инструмент се блокира, спрете да натискате надолу и изключете електрическия инструмент. Открийте и отстранете причината за блокирането. Блокирането може да доведе до неочаквано движение на обработвания детайл и до наранявания.
g) Избягвайте дългите стружки от пробиване, като редовно прекъсвате натиска надолу. Острите стружки могат да се заплетат и да до- ведат до наранявания.
h) Никога не отстранявайте стружките от зона- та на пробиване, докато електрическият ин- струмент работи. За да отстраните стружки- те, отдалечете свредловъчния инструмент от обработвания детайл, изключете елек- трическия инструмент и го изчакайте да спре. Използвайте помощни средства, като четка или кука, за да отстраните стъргро- тините. Контактът с въртящите се части на машината или стърготините от пробиването може да доведе до наранявания.
i) Допустимите обороти на приставката трябва да са поне толкова високи, колкото са посочените върху електрическия инструмент максимальни обороти. Принадлежности, които се въртят по-бързо от допустимото, могат да се раздробят и разлетят настрани.

Внимание: Лазерно лъчение Не гледайте в лъча Лазер клас 2

Пазете себе си и околността от злополуки чрез подходящи предпазни мерки!

• Не гледайте с незащитени очи директно към лазерния лъч.
• Никога не гледайте директно в траекторията на лъча.
• Никога не насочвайте лазерния лъч към отразяващи повърхности, хора или животни.

Дори и лазерен лъч с малка мощност може да причини увреждане на очите.

• Предпазливост - ако се изпълняват различни от посочените тук процедури, това може да доведе до опасно излагане на лъчение.
• Никога не отваряйте лазерния модул. Може да се стигне до неочаквано излагане на лъчение.
• Лазерът не бива да се подменя с лазер от друг тип.
• Ремонти по лазера могат да се извършват само от производителя на лазера или от негов упълномощени представител.
• За обозначението и местоположението на предупредителните стикери вижте Фиг. 8 и 9.

⚠ ПРЕДУПРЕЖДЕНИЕ! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Остатъчни дискове

Дори и когато използвате този електрически инструмент съгласно предписанията, винаги остават остатъчни рискове. В зависимост от конструкцията и изпълнението на този електрически инструмент, могат да възникнат следните опасности:

• Увреждане на белите дробове, ако не се носи подходяща прахозащитна маска.
• Увреждане на слуха, ако не се носи подходяща защита за слуха.
• Увреждания на здравето в резултат на вибрации длан-ръка, ако уредът се използва продължително време или не се направлява или поддържа правилно.

6. Технически данни

Двигател на променлив ток 220 - 240 V\~ 50 Hz

Номинална мощност S1	710 вата
Режим на работа	S2 5min* 900 W
Обороти на празенход n_0	500 - 2600 min ^-1

Диапазон на затяганена патронника засвредлото	1,5 - 13 mm
Макс. ход на пробиване 70 mm
Размери на основнатаплоча	320 x 305 mm
Разстояние отпатронника засвредлото до подоватаплоча	280 mm
Тегло ок. 8,3 kg
Клас на защита	II / ☐
Лазерен клас 2
Дължина на вълната nalазера	650 nm
Мощност на лазера < 1mW

Запазва се правото на технически промени!

* След непрекъсната работа от 5 минути следва пауза, докато разликата между температурата на уреда и тази в помещението стане по-малка от 2 К (2 °C).

Детайлът трябва да е с височина от поне 3 mm и широчина от 45 mm. Обърнете внимание, детайлът винаги да е осигурен с приспособление за затягане.

Шум

Стойностите на шума са определени съгласно EN 62841.

Ниво на звуково налягане L_pA	89,6 dB
Неопределеност K_pA	3 dB
Ниво на звукова мощност L_WA	102,6 dB
Неопределеност K_WA	3 dB

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха.

Посочените стойности на шумови емисии са измерени по стандартен метод на изпитване и може да бъдат използвани за сравнение на един електрически инструмент с друг.

Посочените стойности на шумови емисии могат да се използват и за предварителна оценка на нато- варването.

Предупреждение:

• По време и действителното използване на електрическия инструмент стойностите на шумови емисии може да се различават от посочената стойност в зависимост от вида и начина, по който електрическия инструмент се използва, и по-специално какъв вид детайл се обработка.
• Опитайте се да поддържате натоварването възможно най-ниско. Примерни мерки за ограничаване на времето на работа. При това трябва да се вземат под внимание всички части на работния цикъл (например времената, през които електрическият инструмент е изключен, и такива, в които той е включен, но работи без натоварване).

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.
• По възможност запазете опаковката до изтичане на гаранционния срок.

ВНИМАНИЕ

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

Преди свързването се уверете, че данните върху фирмената табелка съвпадат с данните на мрежата.

• Проверете уреда за транспортни щети. Незабавно съобщете на транспортната компания, с която е бил доставен електрическият инструмент, за възникналите щети.
• Дългите захранващи проводници (удължителен кабел) трябва да се избягват.
• Не използвайте електрическия инструмент в мокро или влажно помещение.
• Електрическият инструмент трябва да се експлоатира само в подходящи помещения (добре вентилирани).

8. Монтаж

⚠️ Внимание!

⚠ Преди да свържете уреда към електрическата мрежа се уверете, че данните върху типовата табелка съвпадат с данните на мрежата на извода.
⚠ Предупреждение! Винаги изтегляйте щепсела от контакта, преди да извършвате настройки по уреда.

1. Преместете устройството за бързо затягане (2) над колоната (3).
2. Поставете колоната (3) така в основната плоча (1), че водещият палец в долния край на колоната (3) да влезе в канала на държача на основната плоча (1).
3. Затегнете предварително монтираните закрепващи винтове (A) на гърба на основната плоча (1) с ключа за вътрешен шестостен (L).

8.2 Монтаж на успоредния ограничител (Фиг. 3)

1. Вкарайте успоредния ограничител (16) в каналите на основната плоча (1).
2. Внимавайте за това, монтажните шпонки под крилчатите винтове за успоредния ограничител (15) да съвпадат в каналите.
3. Поставете успоредния ограничител (16) в желаната позиция и затегнете крилчатите винтове за успоредния ограничител (15).

8.3 Монтаж на защитата на патронника за свредлото (Фиг. 2)

1. Поставете защитата на патронника за свред- лото (13) в предвидените за тази цел отвори в корпуса.
2. Осигурете защитата на патронника за свредлото (13), затягайки на ръка винтовете (C).

8.4 Монтаж на ръкохватката (Фиг. 2)

1. Отстранете предварително монтирания скрепителен винт (В).
2. Избутайте дистанционната втулка (K) и ръкохватката (8) върху опората (D), както е показано на Фиг. 2.
3. Затегнете скрепителния винт (В).

8.5 Монтаж на затягация лост на ограничите- ля на дълбочината (Фиг. 2)

Монтирайте затягация лост на ограничителя на дълбочината (6), както е показано на Фиг. 2.

8.6 Монтаж върху работна повърхност (Фиг. 3)

Закрепете уреда върху работната повърхност, завинтвайки основната плоча (1) върху работната повърхност.

9. Управление

• Включване/Изключване на дисплея:

Натискайте бутона (12.4.) дотогава (2-3 сек.), дока- то дисплеят (9) се включи, респ. изключи.

- Включване/изключване на лазера с кръсто- сани линии:

Чрез натискане на бутона (12.3) лазерът с кръсто- сани линии може да се включи, респ. изключи.

9.2 Регулиране на височината (Фиг. 1)

Позицията на височината на машината може да се настрои в зависимост от височината, респ. дължината на обработвания детайл.

1. Дръжте здраво ръкохватката (8).
2. Отворете затягащия лост за регулиране на ви- сочината (5).
3. Определете позицията на главата на машина- та чрез ръкохватката (8).
4. Осигурете позицията на главата на машината със затягащия лост за регулиране на височината (5).

Внимание! В най-долната позиция на главата на машината трябва да обърнете внимание на това, тя да не бъде придвижвана извън маркировката.

Осигурете главата на машината в тази позиция със затягащия лост за регулиране на височината (5). В противен случай може да се стигне до повреди по на водача.

9.3 Настройка на дълбочината на рязане (Фиг. 1, 11)

Дълбочината на пробиване може да се определи с ограничителя на дълбочината (7).

1. Разхлабете затягация лост на ограничителя на дълбочината (6).
2. Направете пробно пробиване. След като желаната дълбочина бъде достигната, затегнете отново затягация лост и ограничителя на дълбочината (6).
3. Сега ограничителят на дълбочината (7) е фи- ксиран в желаната дълбочина на пробиване.
4. Накрая проверете позицията на ограничителя на дълбочината. Ако е необходимо, разхлабете стрелката (18) с кръстата отвертка, поставете я на положение 0° на скалата (20) и отново затегнете ограничителния винт (19).

9.4 Затягане/Разхлабване на инструмента (Фиг. 4, 7)

Благоразумие! Не оставяйте поставен ключа за патронника за свредлото. Опасност от нараняване от изхвърляне на ключа за патронника за свредлото.

9.4.1 Затягане

1. Сгънете нагоре защитата на патронника за свредлото (13).
2. Поставете ключа на патронника за свредлото (G).
3. Завъртете ключа за патронника за свредлото (G) обратно на часовниковата стрелка, за да отворите обтяжната втулка (E).
4. Поставете работния инструмент (F).
5. Дръжте здраво работния инструмент (F).
6. Завъртете ключа за патронника за свредлото (G) по посока на часовниковата стрелка, за да затворите обтяжната ролка (E) и да обезопасите работния инструмент.
7. Проверете неподвижността на работния ин- струмент (F).
8. Затегнете отново ключа за патронника за сенника (G).

9.4.2 Разхлабване

1. Сгънете нагоре защитата на патронника за свредлото (13).

2. Поставете ключа на патронника за свредлото (G).

3. Завъртете ключа за патронника за свредлото (G) обратно на часовниковата стрелка, докато работният инструмент (F) може да бъде свален.

4. Затегнете отново ключа за патронника за сенника (G).

9.5 Подравняване на обработвания детайл

1. Включете лазера с кръстосани линии с прев- ключвателя за включване/изключване (12,3).

2. Пресечната точка на двете линии на лазера Ви показва точно центъра на свредлото.

3. Подравнете Вашата маркировка върху детайла с лазерния кръст.

9.6 Закрепване на детайла (Фиг. 6)

Обработваният детайл трябва да може да се закрепва сигурно. Не обработвайте детайли, които не могат да бъдат закрепени.

Каналът на устройството за бързо затягане трябва да е подравнен с центъра на отвора. В противен случай свредлото и патронникът за свредлото могат да бъдат блокирани от устройството за бързо затягане.

1. Позиционирайте обработвания детайл с помо- щта на лазер с кръстосани линии.

2. Отвинтете бързозатягация винт (17).

3. Оставете устройството за бързо затягане (2) върху обработвания детайл.

4. Завъртете бързозатягация винт (17) по посока на стрелката, за да закрепите обработвания детайл.

5. За да освободите устройството за бързо затягане (2), завъртете бързозатягация винт (17) обратно на часовниковата стрелка.

9.7 Затягане на по-големи детайли (Фиг. 6)

За по-големи детайли използвайте успоредния ограничител (16):

1. Отвинтете крилчатите винтове за успоредния ограничител (15) и поставете успоредния ограничител (16) в каналите на основната плоча.

2. Затегнете крилчатите винтове за успоредния ограничител (15).

3. Изравнете детайла по успоредния ограничител (16) и го затегнете с устройството за бързо затягане (2).

Предупреждение! За обработваните детайли, които са по-широки или по-дълги от горната част на плота осигурете подходяща опора, напр. чрез долната рама или стойки.

Обработваните детайли, които са по-дълги или по-широки от основната плоча на настолната свредловъчна машина, могат да се преобърнат, ако не са закрепени здраво.

Ако детайлът се преобърне, защитата на патронника за свредлото или режещият инструмент могат да се повредят.

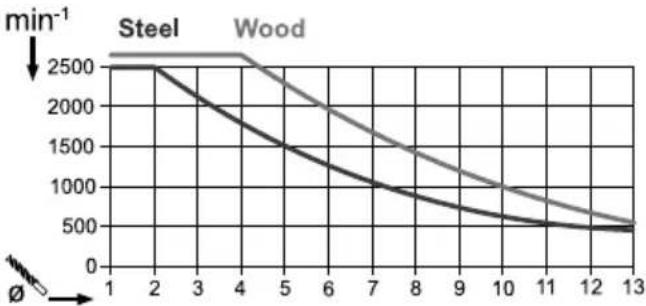

Правилните обороти трябва да се настроят в за- висимост от обработвания детайл и диаметъра на инструмента.

Текущите обороти могат да се видят на дисплея (9).

9.9 Включване / Изключване (Фиг. 1)

⚠️ Уверете се, че преди включването защитата на патронника за свредлото (13) е спусната надолу. Включване: Задействайте включвателя (11), за да включите уреда.

Изключване: Задействайте изключвателя (10), за да изключите уреда.

⚠️ Внимание: Оборотите, зададени по време на пробиване, се запаметяват и остават зададени, докато не бъдат променени или електрическият инструмент не бъде изключен от електрическата мрежа. След повторното свързване към захранването с напрежение електрическия инструмент се стартира с предварително зададените обороти от 1500 об/мин.

9.10 Процес на пробиване (Фиг. 1)

1. Подравнете обработвания детайл и го затегнете здраво, както е описано в точка 9.5.

2. Включете уреда и настройте оборотите, както е описано в точка 9.7.

3. За пробиване преместете ръкохватката (8) с равномерно подаване до достигане на желаната дълбочина на пробиване. При пробиване на метали прекратете за кратко подаването, за да счупите стружката.

4. След достигане на дълбочината на пробиване, върнете ръкохватката (8) в изходно положение.
5. Изключете уреда.

10. Транспортиране

При транспортиране поставете електрическия ин- струмент върху основната плоча (1).

11. Почистване и поддръжка

⚠ Предупреждение! Преди всякакви настройки, поддръжка или ремонт издърпайте щепсела!

11.1 Общи мерки за поддръжка

От време на време избърсвайте с кърпа стружките и праха от машината. За удължаване на живота на инструмента, веднъж месечно смазвайте въртящите се части. Не смазвайте двигателя.

Не използвайте разяждащи препарати за по- чистване на пластмасите.

⚠️ Работите, които не са описани в това р водство за експлоатация, трябва да се извърш-ват от специализиран сервис. Използвайте само оригинални резервни части. Винаги оста-вяйте уредът да се охлади преди поддръжка и почистване.

⚠️ Съществува опасност от изгаряне!

Преди всяка употреба проверявайте уреда за видими дефекти, като напр. разхлабени, износени или повредени части, правилно положение на винтовете или други части. Сменете повредените части.

11.2 Почистване

Не използвайте почистващи препарати, респ. раз- творители. Химическите вещества могат да ата- куват пластмасовите части на уреда. Никога не почиствайте уреда под течаща вода.

• Почиствайте уреда основно след всяка употреба.

• Почиствайте вентилационните отвори и повърхностите на уреда с мека четка, четчица или кърпа.

• Отстранявайте стърготините, прахта и замърсяванията с прахосмукачка.

• Редовно почиствайте подвижните части.

11.3 Поддръжка

Проверка на четката (Фиг. 10)

Проверявайте графитните четки след първите 50 часа работа при нова машина или при монтаж на нови четки. След първата проверка проверявайте на всеки 10 часа работа.

Когато графитът се износи до 6 mm дължина, пружината или свързващият проводник изгорят или са повредени, и двете четки трябва да бъдат сменени. Ако след демонтаж четките все още са годни за употреба, те могат да се монтират отново.

За поддръжка на въгленовата четка, разхлабете четирите винта с кръстообразен шлиц (М) на ревизионната клапа (както е показано на Фиг. 10) в посока, обратна на часовниковата стрелка, и повдигнете ревизионната клапа.

Накрая свалете въгленовата четка.

Поставете въгленовата четка в обратна последователност.

11.4 Смяна на патронника за свредло (Фиг. 4/10)

⚠ Предупреждение! Издърпайте щепсела!

Необходим инструмент (не е включен о обема на одоставката): 1х вилкообразен ключ 27 mm

• Снемете работния инструмент така, както е описано в 9.3.2.
• Затегнете обтяжната втулка (E), завъртайки ключа за патронника за свредлото по посока на часовниковата стрелка.
• Дръжте здраво патронника за свредлото с една ръка, докато с вилкообразния ключ (27 mm) премествате гайката (Н) по посока на часовниковата стрелка надолу.
• След като патронника за свредлото се разхлаби от гнездото на вала, той може да бъде свален.
• Фиксирайте новия патронник за свредлото в обратна последователност.

За смяна на патронника за свредлото трябва да се използва само одобрен от производителя патронник.

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Графитни четки, свредла

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия серверен център. За целта сканирайте QR кода на заглавната страница

12. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C.

Съхранявайте електрическия инструмент в оригиналната опаковка.

Покривайте електрическия инструмент, за да го предпазите от прах или влага.

Съхранявайте ръководството за употреба при електрическия инструмент.

13. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

13.1 Важни указания

При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново.

13.2 Повреден свързващ електрически про- водник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.

• Места на прерязване поради прегазване на свързващия проводник.

• Повреди в изолацията поради дърпане от стенния контакт.

• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само съединителни проводници с обозначението „H05VV-F“.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Ако е необходима смяна на свързващия проводник, това трябва да се извърши от производителя или негов представител, за да се избегне застрашаване на безопасността.

13.3 Двигател на променлив ток

• Мрежовото напрежение трябва да е 220 - 240 V\~50 Hz.
• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

Вид на свързването X

Ако проводникът за свързване към мрежата на този уред бъде повреден, то той трябва да бъде подменен със специален съединителен проводник, който може да се достави от производителя или от негови отдел за обслужване на клиенти.

14. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали са рециклируеми. Моля, изхвърлете опаковката по природось-образен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

- Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

- Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.

- Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!

- Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради).

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако но вият електрически уред с е доставя от про -изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

15. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Уредът не се стартира	Дефектен двигател, кабел или щепсел, предпазителят на сградата се задейства	Проверете контакта, проводника за свързване към мрежата, при необходимост ремонт от електротехник. Проверка на предпазителя
	Дефектен включвател/изключвател (11/10)	Ремонт от клиентската служба
	Дефектен двигател Ремонт от клиентската служба
Сипни вибрации	Основна плоча (1) не е фиксирана	Закрепете машината към работна маса или подобно
	Инструментът не е затегнат централно	Проверете инструмента в патронника за свредлото (14)
Двигателят прегрява лесно	Претоварване на двигателя, недостатъчно охлаждане на двигателя	Избягвайте претоварване на двигателя при пробиване, отстранявайте прахта от двигателя, за да се гарантира оптимално охлаждане на двигателя
Двигателят създава прекалено силен шум	Повредени намотки, дефектен двигател	Проверка от клиентската служба

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
