HASZNÁLATI ÚTMUTATÓ Chisa 3.0 SCHEPPACH

D	StemmaschineOriginal-Anleitung
GB	MortiserTranslation from the original instruction manual
FR	MartaiseuseTraduction du manuel d'origine
HU	VésőgépAz eredeti használati útmutató fordítása

Szállítási terjedelem

Motoros vésögép

Munkadarab ütköző, leszorítóval

2 asztalszélesítő

2 munkadarab vezetés

Gázos rúgó

Kezelő fogantyú

Raszter persely

(Be)állítókar - munkadarab ütköző

Szerszámtartó

Véső fúróval

Tokmánykulcs

Zacskó apró alkatrészeknek

Kezelési Utasítás

Műszaki adatok

Méretek, szélesség/mélység/magasság mm-ben....580/430/780

Asztal mérete szélesség/mélység mm-ben 310 x 320

Asztal magassága mm-ben 45

Asztal állíthatósága szélességben/mélységben mm 690 x 310

Fúró löket mm-ben 130

Fúró távolsága – ütköző mm-ben 85

Fúrási mélység mm-ben legfeljebb 76

Fúró mérete mm-ben legfeljebb 12

Munkadarab magassága mm-ben legfeljebb 135

Orsó sebessége 1/perc....1380

Véső teljesítménye mm-ben 6 - 12

Véső-szár/persely méret mm-ben 19,05

Véső löket mm-ben legfeljebb 135

Távolság

Ütköző – Véső közepe mm-ben 85

Tokmány befogadó képessége mm-ben 1 - 13

Súly kg-ban kg 38

Motor
Elektromos motor 230 V/ 50 Hz
Teljesítmény P1 (W) 370
Fordulatok száma 1380
Dugó Biztonsági dugó

Műszaki változtatások joga fenntartva!

Általános tudnivalók

- A kicsomagolás után ellenőrizze, hogy a gép valamennyi egysége ép-e, nem sérültek-e meg a szállítás során! Reklamáció esetén azonnal értesítse a szállítót! A későbbi reklamációkat nem fogadják el.

- Ellenőrizze a küldeményt, hogy a szállítási terjedelembe tartozó valamennyi egység megérkezett-e!

- A géppel történő munka megkezdése előtt tanulmányozza a Kezelési Utasításban foglaltakat!

- Csak eredeti gyorsan kopó alkatrészeket és tartalék alkatrészeket használjon! Ezeket szakkereskedőnél szerezheti be.

- Megrendelések esetén adja meg cikkszámainkat, valamint a gép típusát és gyártási évét!

TUDNIVALÓK:

Ennek a gépnek a gyártója a hatályos szavatossági törvény értelmében az alábbi esetekben nem vállal felelősséget azokért a károkért, melyek ezen a gépen vagy e gép által

• szakszerűtlen kezelés,
• a Kezelési Utasításban rögzítettek figyelmen kívül hagyása,
• nem felhatalmazott harmadik személy által végzett javítások,
• nem felhatalmazott harmadik személy által végzett javítások,
• nem rendeltetésszerű használat miatt,

- vagy az elektromos hálózatra vonatkozó előírások és a VDE (Német Elektrotechnikusok Egyesülete) 0100, DIN 57113 / VDE0113 határozatainak figyelmen kívül hagyása következtében fellépő hálózat kimaradás miatt keletkeznek.

Az alábbiakat ajánljuk figyelmébe:

Az összeszerelés megkezdése és a gép üzembe helyezése előtt olvassa el a Kezelési Utasítás teljes szövegét!

Ez a Kezelési Utasítás megkönnyíti Önnek a gép megismerését valamint rendeltetésszerű használati lehetőségeinek kihasználását.

A Kezelési Utasítás fontos tudnivalókat tartalmaz arra nézve, hogyan dolgozhat biztonságosan, szakszerűen és gazdaságosan a géppel.

Miként csökkentheti a veszélyeket, hogyan takaríthat meg javítási költségeket, mi módon csökkentheti a gépkiesési időket és hogyan növelheti a gép megbízhatóságát valamint élettartamát.

Az ebben a Kezelési Utasításban rögzített biztonsági előírásokon kívül feltétlenül figyelembe kell vennie az Ön országában hatályos, a gép üzemeltetésére vonatkozó érvényes előírásokat.

Tartsa a Kezelési Utasítást a gép közelében műanyag borításban, hogy óvja a portól és nedvességtől.

A gépet kezelő valamennyi személynek a munka megkezdése előtt el kell olvasnia az abban foglaltakat és gondosan be kell tartania azokat. Csak olyan személyek dolgozhatnak a géppel, akiket kioktattak a gép kezeléséről és az azzal összefüggő veszélyekről. Az előírt minimális életkort be kell tartani.

Azokat a helyeket, melyek az Ön biztonságát érintik, ebben a Kezelési Utasításban ezzel a jellel jelöltük:

A biztonságra vonatkozó általános tudnivalók

HU

• Adja át a biztonságos munkavégzéssel kapcsolatos tudnivalókat minden személynek, aki a gépen dolgozik!
• A gépet csak kifogástalan műszaki állapotban, rendeltetésszerűen, a biztonságos munkavégzéssel kapcsolatos tudnivalók és veszélyforrások ismeretében, valamint a Kezelési Utasításban foglaltak figyelembevételével használja! A működésben fellépő meghibásodásokat, különösen azokat melyek a biztonságos munkavégzést korlátozhatják haladéktalanul hárítsa (háríttassa) el!
• Csak az EN 847-1 Európai szabványnak megfelelő szerszámokkal szabad dolgozni!
• Vegye figyelembe valamennyi, a géppel kapcsolatos, a biztonságos munkavégzésre és a veszélyekre vonatkozó tudnivalót!
• A biztonságos munkavégzésre és a lehetséges veszélyekre vonatkozó valamennyi tudnivalót tartsa teljes egészében olvasható állapotban!
• Munkavégzés során ügyeljen arra, hogy a forgó vágószerszám miatt fennáll az újjak és kéz sérülésének veszélye!

• Gondoskodjon arról, hogy a gép szilárd talajon, biztonságosan álljon!

• Ellenőrizze a hálózati csatlakozó kábeleket! Ne használjon hibás vezetékeket!

• Gyermekeket tartsa távol a hálózathoz csatlakoztatott géptől!
• A gépet csak 18 év feletti személy kezelheti. A gép kezelésére betanítandó személy legalább 16 éves legyen, aki azonban csak felnőtt felügyelete mellett dolgozhat a gépen.
• Tilos a gépen dolgozó személy figyelmét elterelni/megzavarni!
• Tartsa tisztán a gép kezelőpultját, távolítsa el a faforgácsokat és fahulladékokat!
• Munka közben szorosan záródó ruhát viseljen! A munka megkezdése előtt vegye le ékszereit, gyűrűit és karóráját!
• Ügyeljen a motor forgási irányára - lásd elektromos csatlakozás!
• A gépen lévő biztonsági berendezéseket nem szabad leszerelni vagy használhatatlanná tenni.
• A gépen átalakítási-, beállítási-, mérési és takarítási munkákat csak a gép kikapcsolása után szabad végezni. Húzza ki a hálózati csatlakozó kábelt és várja meg, amíg leáll a forgó szerszám!

• Hibaelhárításhoz kapcsolja ki a gépet! Húzza ki a hálózati csatlakozót!.

• A gépen csak akkor szabad dolgozni, ha valamennyi védőberendezése és burkolata fel van szerelve.

• A gépen lévő biztonsági berendezéseket nem szabad leszerelni, vagy használhatatlanná tenni!
• Hibaelhárítás vagy beakadt fadarabok eltávolítása előtt kapcsolja ki a gépet! Húzza ki a hálózati csatlakozó kábelt!

• A gépen átalakítási-, beállítási-, mérési és takarítási munkákat csak a gép kikapcsolása után szabad végezni. Húzza ki a hálózati csatlakozó kábelt!

• Kapcsolja ki a motort mielőtt magára hagyná a gépet! Húzza ki a hálózati csatlakozó kábelt!

• Amennyiben a gép helyét a legcsekélyebb mértékben is módosítani akarja, előtte válassza le a gépet valamennyi külső energiaforrásról! Ismételt üzembe helyezés előtt szabályosan csatlakoztassa a gépet az elektromos hálózathoz!
• Az elektromos berendezésen csak szakember végezhet szerelést, javítást vagy karbantartást.
• A javítási vagy karbantartási munkák befejezése után azonnal szerelje vissza valamennyi védő- és biztonsági berendezést.

Rendeltetésszerű használat

A gép megfelel a gépekre vonatkozó hatályos EG (Európai Közösségi) irányelveknek.

• A gépet csak két ember szállíthatja/mozgathatja. A gépet elöl és hátul a váz alatt kell megfogni és megemelni.
• Amennyiben nem eredeti alvázat használ, helyezze a gépet asztalhoz hasonló, stabil állványra, úgy, hogy biztonságosan álljon! A munkamagasság legalább 850 mm legyen.
• Balesetek megelőzése érdekében a gép munkaterületén belül és környezetében ne legyenek zavaró idegen testek.
• Alapvető követelmény, hogy a megmunkálandó munkadarabban ne legyenek idegen testek, pl. szögek vagy csavarok.
• A vésőgépet kizárólag fa és faszerű nyersanyagok megmunkálására tervezték. A munkavégzéshez csak eredeti szerszámokat és hozzávalókat használjon! Vegye figyelembe az ennek a Kezelési Utasításnak a végén felsorolt szerszámokat és különleges tartozékokat!

• A gépet csak kifogástalan műszaki állapotban, valamint rendeltetésszerűen, a biztonságra és veszélyekre vonatkozó előírások ismeretében, a Kezelési Utasításban foglaltak figyelembe vételével használja! Különösen a biztonságot korlátozó meghibásodásokat hárítsa (háríttassa) el haladéktalanul!

• Tartsa be a gyártónak a biztonságra, munkavégzésre és karbantartásra vonatkozó előírásait valamint a Müszaki Adatokban megadott méreteket!

• Feltétlenül tartsa be a vonatkozó baleset megelőzési előírásokat és egyéb általánosan elismert biztonságtechnikai szabályokat!
• A gépet csak olyan személy használhatja, végezhet rajta karbantartási vagy javítási munkákat, aki mindezekről megfelelő oktatásban részesült és tisztában van a veszélyekkel. A saját hatáskörben a gépen végrehajtott módosítások kizárják a gyártónak az azokból származó károk miatti szavatossági kötelezettségét.
• A gépet csak a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.
• Minden ettöl eltérő használat nem rendeltetésszerű használatnak minősül. Az ezekből adódó károkért a gyártó nem vállal szavatosságot; az ezekkel kapcsolatos kockázatot egyedül a gép használója viseli.

Egyéb kockázatok ⚠

A gépet a műszaki haladás jelenlegi állása szerint, az elismert biztonságtechnikai szabályok ismeretében gyártották. Ennek ellenére a munkavégzés során egyes, egyéb kockázatok felmerülhetnek.

- A forgó szerszám miatt, a munkadarab szakszerűtlen vezetése következtében megsérülhet a kezelő ujja, vagy keze.

• A munkadarab szakszerűtlen tartása vagy vezetése következtében az elsodródó munkadarab sérülést okozhat, ugyanúgy, mintha ütköző nélkül dolgozna.

• Az áram is veszélyforrás lehet, ha nem megfelelő elektromos vezetékeket használ.

• Amennyiben különleges tartozék használatával dolgozik, vegye figyelembe, gondosan olvassa el a különleges tartozékhoz mellékelt Kezelési Utasításban foglaltakat.

• Továbbá, annak ellenére, hogy minden vonatkozó előkészületet megtett, lehetnek egyéb, nem nyilvánvaló kockázatok.

- Az egyéb kockázatokat úgy minimalizálhatja, ha együttesen figyelembe veszi a biztonságos munkavégzéssel összefüggő, a rendeltetésszerű használathoz tartozó tudnivalókat, valamint a Kezelési Utasításban rögzített előírásokat.

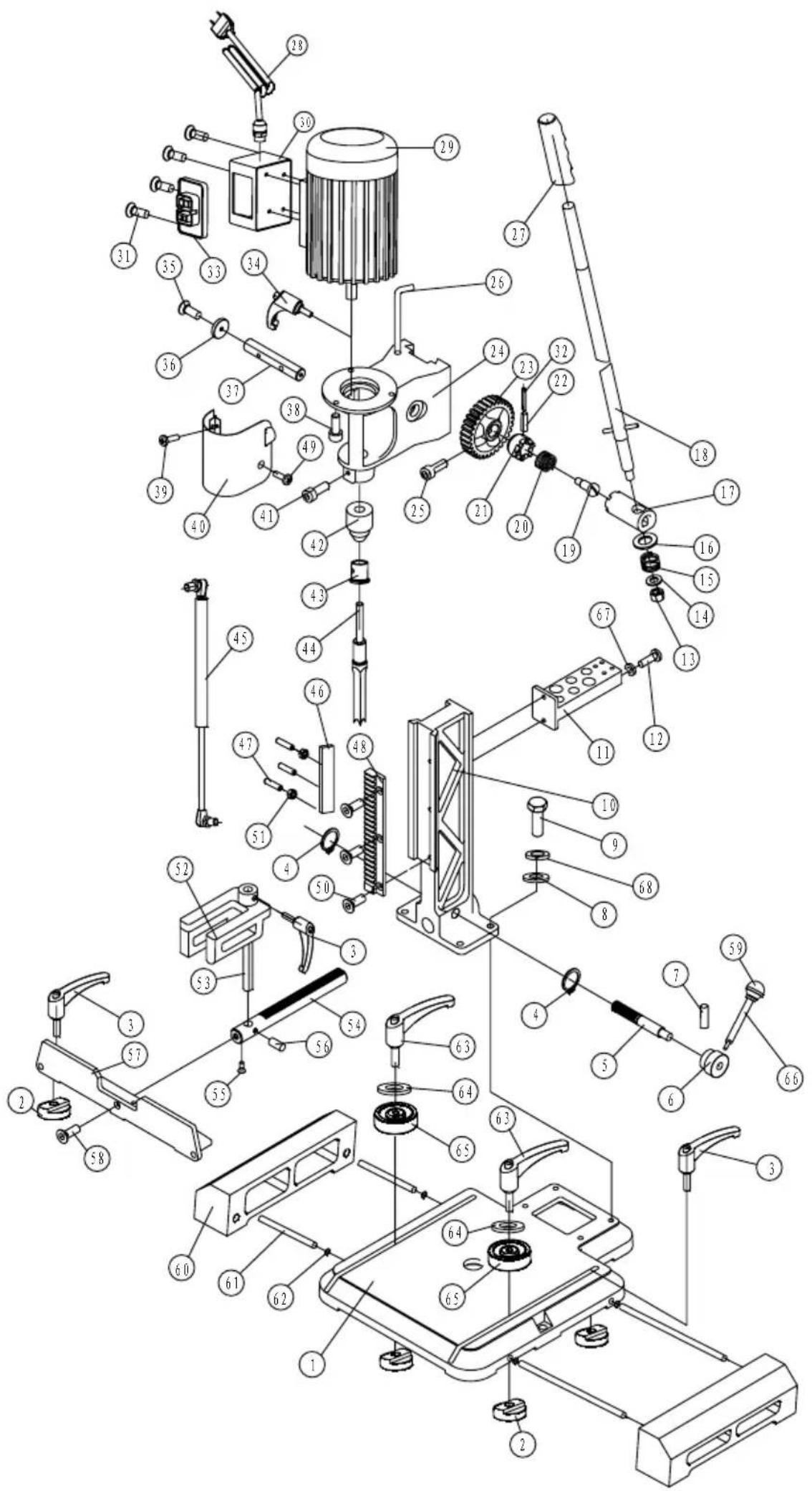

A gép összeszerelése

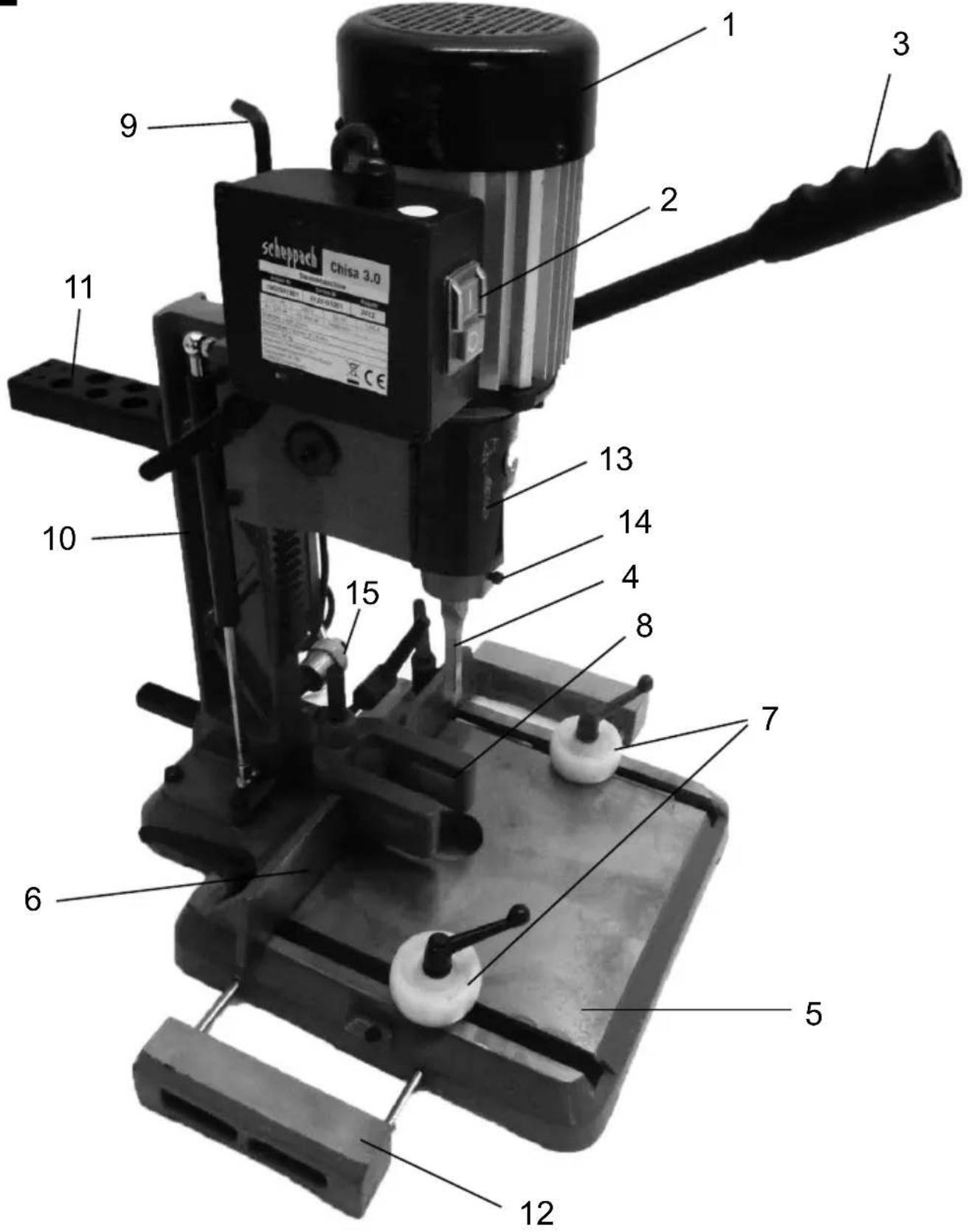

Felszereltség 1. ábra

1 Motor
2 Kapcsoló
3 Kezelő fogantyú
4 Véső és fúró
5 Munkaasztal
6 Munkadarab ütköző
7 Munkadarab vezetögörgök
8 Munkadarab leszorító
9 Mélységi ütköző
10 Gázrúgó
11 Szerszámbefogó
12 Asztalszélesítés
13 Burkolat szerszámcseréhez
14 Rögzítő csavar
15 Beállító kar – Munkadarab ütköző

Valamennyi szerelési és átalakítási munka végzése előtt feltétlenül húzza ki a hálózati csatlakozó kábelt!

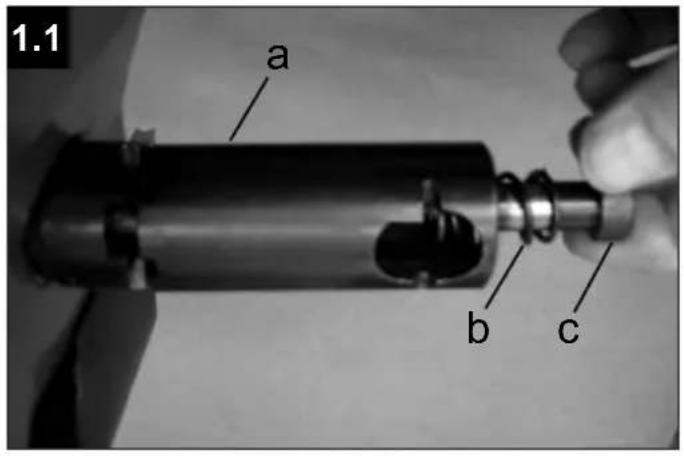

Kezelő fogantyú felszerelése 1.1 - 1.2 ábra

Raszter hüvelyt (a) a gép fejénél nyomórúgóval (b) és speciális csavarral (c) felszerelni. (1.1 ábra).

Kezelő fogantyút (3) a raszter hüvelybe (a) bevezetni, alátéttel (d), nyomórúgóval (e), alátéttel (f) és hatlapú anyával (g) biztosítani. (1.2) ábra

Gázrúgó felszerelése 1.3 ábra

Meghajtó egységet felfelé állítani

Gázrúgót (10) fent és lent a gömbfejbe nyomni.

Munkadarab ütköző felszerelése 1.4 ábra

Munkadarab ütközöt (6) a fogazásba (k) vezetni, Beállító kart (15) bedugni és hátrafelé állítani, 2 szorítócsavarral (a) az asztalhoz rögzíteni.

Asztalszélesítót (12) mindkét oldalon feltenni az asztalra

Szerszámtartó felszerelése 1.5 ábra

Szerszámtartót (11) 2 db. belső hatlapfejű csavarokkal M8x20 felszerelni.

Munkadarab vezetőgörgők felszerelése 1.6 ábra

2 db. munkadarab vezetést (7) szorítókarral (a) az asztalon lévő horonyba (b) vezetni és jól meghúzni.

Üzembe helyezés

Tartsa be a biztonsági tudnivalókat!

FONTOS TUDNIVALÓ: A gépet csak valamennyi védő és biztonsági berendezés felszerelése után szabad üzembe helyezni.

A véső és fúró beszerelése 2. ábra

• Nyissa ki a burkolatot (13) a szerszámcseréhez!
• ábra
• Lazítsa meg a rögzítő csavart amint a 2. ábra mutatja!

• Vezesse be a véső hüvelyt a fejbe úgy, hogy a lyuk elől legyen! Csak annyira húzza meg a csavart, hogy megtartsa a hüvelyt!

• Helyezze be a vésőt a hüvelybe! Jól húzza meg a csavart! Figyelem! A véső oldalán lévő rést balra vagy jobbra helyezze, ne előre vagy hátra! Így a gép ki tudja dobni a forgácsot, ha hosszú hornyot készít.

• Tolja át a fúrót a véső nyílásán föl a fúrótokmányba! A tokmánykulccsal jól szorítsa be a fúrótokmányt!
• A fúrócsúcsot a megmunkálandó fa fajtájától függően a véső pontok közé 0,8 mm és 1,6 mm közötti távolságra állítsa be!

Munkavégzésre vonatkozó tudnivalók

Munkavégzésre vonatkozó tudnivalók, 3-4 ábra

Állítsa be a mélységi ütközöt (9) 3. ábra, a kívánt munkamélységnek megfelelően!

Helyezze a munkadarabot a munkaasztalra, állítsa az ütközöt (6) 4. ábra, a fúró csúcsához központosan és rögzítse a két szorító csavarral (a) 4. ábra!

Rögzítse a munkarabot a két munkarab vezetéssel (7) 4. ábra! Ügyeljen arra, hogy a munkadarab eltolható legyen! Állítsa a leszorítót (8) 4. ábra, szorosan a munkadarab fölé és jól szorítsa le!

- Az első löket után a munkadarab minden egyes további vágáshoz egyet tovább mozdul. A mozgás iránya olyan legyen, hogy a forgácsokat akadálytalanul el lehessen távolítani.

A munkadarabot úgy kell előtolni, hogy a vésőben lévő nyílás a forgácsokat a munkadarab már kivágott részébe nyomja. Lásd az 5. ábrát!

Figyelem: Ha figyelmen kívül hagyja ezt a munkamódszert, túlmelegedhet és esetleg el is törhet a véső vagy a fúró.

Mély és hosszú horony(vájat) vésése esetén, több lépésben, 2,5 cm-enként vésse ki a kívánt mélységet, hogy a gép mindig ki tudja dobni a forgácsokat! Annak érdekében, hogy átmenő, hosszú horony készítése esetén ne törjön ki a munkadarab alsó része, helyezzen alá, támasztékképpen, egy hulladék fadarabot!

Elektromos csatlakozás

A beszerelt elektromotor üzemkészre van bekötve. A bekötés megfelel a VDE (Német Elektrotechnikusok Egyesülete) és DIN előírásoknak.

A felhasználó által használni kívánt hálózati csatlakozónak valamint hosszabbító vezetéknek is meg kell felelni ezeknek az előírásoknak.

Fontos tudnivalók:

Az elektromotor 230 V/50 Hz S6 / 40% üzem- módhoz készült. A motor túlterhelés esetén automatikusan kikapcsol. Lehülési idő (melynek időtartama különböző) után vissza lehet kapcsolni a motort.

Hibás elektromos csatlakozó kábelek.

Az elektromos csatlakozó kábeleken gyakran meghibásodik a szigetelés.

Ennek okai az alábbiak:

• Megsérülhet a szigetelés, ha ablakon/ajtón keresztül vezeti a kábelt s utána becsukja az ablakot/ajtót. Ilyenkor azon a helyen ahol a kábelt odaszorította az ablakkeret és az ablak vagy ajtókeret és ajtólap közé, megsérülhet a kábel szigetelése.
• A csatlakozó vezeték szakszerűtlen rögzítése vagy vezetése esetén, a kábel meghajlítása miatt is sérülhet a kábel szigetelése.

• Akkor is sérülhet a csatlakozó kábel szigetelése, ha gépjárművel áthajt a kábelen.

• Sérülhet a csatlakozó kábel, ha kirángatja a fali dugaszoló aljzatból.

• Az elöregedett szigetelés miatt repedések keletkezhetnek a kábelen.

Az ilyen sérült elektromos csatlakozó kábelt nem szabad használni, mert a szigetelés sérülése miatt életveszélyes.

Rendszeresen ellenőrizze, hogy ép-e a kábel! Ügyeljen arra, hogy az ellenőrzés megkezdése előtt húzza ki a kábelt a hálózati dugaszoló aljzatból!

Az elektromos csatlakozó kábeleknek meg kell felelniük a VDE- (Német Elektrotechnikusok Egyesülete) és DIN előírásoknak. Csak H 07 RN jelzéssel ellátott kábelt használjon! A csatlakozó kábelen, előírás szerint, rajta kell lennie a típus-jelzésnek!

Váltakozó áramú motor

• A hálózati feszültség 230 Volt – 50 Hz legyen.
• A csatlakozó kábel átmérője 25 m hosszúságig 1,5 mm ^2 , fölötte legalább 2,5 mm ^2 legyen.
• A hálózati csatlakozást 16 A-es biztosítékkal kell védeni..

Az elektromos berendezéseket csak elektromos szakember kötheti be és csak ő végezhet javításokat rajta.

Kérdés esetén az alábbi adatokat kell megadni:
- Motor gyártóját

• Motorhoz szükséges áram fajtáját
  • A gép típustábláján lévő adatokat

Ha javításra küldi a motort, mindig a komplett meghajtó egységet, kapcsolóval együtt küldje!

Vegye figyelembe a biztonsági előírásokat!

Karbantartás és javítás

A vésőgép csak csekély karbantartást igényel: takarítást, kenést, rutinszerű beállítást, valamint a véső és a fúró megköszörülését.

Minden munkavégzés után portalanítsa a gépet, s szükség szerint kevés olajjal, vagy kenőanyaggal kenje meg a csuklókat és a mozgó részeket stb.

Élezze meg a vésőt és fúrót!

A legjobb teljesítmény elérése érdekében a vésőnek és a fúrónak mindig élesnek kell lenni. A tompa vágó élek miatt pontatlanok lesznek a hosszú hornyok/vájatok, túlmelegedhet és eltörhet a véső vagy a fúró. Ha nagyon elhasználódott a véső vagy a fúró, cserélje ki!

1. A fúrót lapos tűreszelővel élezze meg, megtartva közben a fúró eredeti formáját! Élesítse meg a belső élét, a központi csúcs oldalait és a fúró hátlapját! Lásd 6. ábra: belső él, központi csúcs, hátlap. Ne reszelje meg a fúró külső oldalát, mert azzal megváltoztatná a fúró átmérőjét!

2. A vésőt vezetőcsapokkal ellátott hosszú hornyú vésősüllyesztővel élezze meg! Min-dig a megfelelő csapméretet használja, a megélezendő véső méretétől függően! A véső elhasználódásától/tompultságától függően két-három fordulat elég a véső megélezéséhez. Lásd a 7. ábrát!

3. Lapos, háromszögű tűreszelőt használjon, hogy a véső belső sarkait is meg tudja élezni! Lásd 8. ábra! A véső külső oldalára esetleg odaragadt sorját finom olajkövel távolítsa el!

Csak EU-országok számára.

Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekról szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyüjteni, és környezetbarát módon újra kell hasznositani.

Garantie D

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy

nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
