Τύπος προϊόντος	Συνδυασμένος πάγκος λείανσης και ταινιολείανσης
Μάρκα	Scheppach
Μοντέλο	BGS700
Διαστάσεις (Μ x Π x Υ)	400 x 305 x 355 mm
Βάρος	10 kg
Ονομαστική τάση	230-240 V ~ 50 Hz
Απορροφούμενη ισχύς	250 W (S1) / 370 W (S2 30min)
Ταχύτητα χωρίς φορτίο	2980 min⁻¹
Διάμετρος τροχού	150 mm
Πάχος τροχού	20 mm
Οπή τροχού	12,7 mm
Μέγιστη περιφερειακή ταχύτητα (τροχού)	23,4 m/s
Λειαντική ταινία	686 x 50 mm
Ταχύτητα ταινίας	15,6 m/s
Στάθμη ηχητικής πίεσης LpA	79 dB (K=3 dB)
Στάθμη ηχητικής ισχύος LWA	92 dB (K=3 dB)
Κύριες λειτουργίες	Λείανση, λείανση με ταινία, ακόνισμα
Εξοπλισμός ασφαλείας	Ρυθμιζόμενο προστατευτικό σπινθήρων, προστατευτικό κάλυμμα, διακόπτης on/off, αυτόματη διακοπή σε υπερφόρτωση
Παρεχόμενα αξεσουάρ	1 λειαντικός τροχός, 1 ταινία λείανσης, 1 διορθωτής τροχού
Αναλώσιμα εξαρτήματα	Λειαντικά (τροχός, ταινία) – δεν καλύπτονται από την εγγύηση
Συντήρηση	Τακτικός καθαρισμός με υγρό πανί και ήπιο σαπούνι; αντικατάσταση τροχού και ταινίας
Συναρμολόγηση	Σε πάγκο εργασίας (4 οπές στερέωσης)
Εγγύηση	Νόμιμη, ελαττώματα υλικού ή κατασκευής

Συχνές ερωτήσεις - BGS700 SCHEPPACH

Πώς αλλάζω τον τροχό του Scheppach BGS700;

Αποσυνδέστε τη συσκευή. Αφαιρέστε τις 3 βίδες του πλευρικού καλύμματος (13) και αφαιρέστε το. Χαλαρώστε το παξιμάδι (αριστερό σπείρωμα) κρατώντας το αντίθετο παξιμάδι της τροχαλίας. Αφαιρέστε τη φλάντζα και τον φθαρμένο τροχό. Τοποθετήστε τον νέο τροχό, επανατοποθετήστε τη φλάντζα και σφίξτε το παξιμάδι με το χέρι. Επανατοποθετήστε το πλευρικό κάλυμμα.

Πώς ρυθμίζω το προστατευτικό σπινθήρων;

Χαλαρώστε τη βίδα ρύθμισης (3) του προστατευτικού σπινθήρων (2). Ρυθμίστε το διάκενο μεταξύ του τροχού και του προστατευτικού σε 2 mm το μέγιστο, στη συνέχεια σφίξτε ξανά τη βίδα. Ελέγχετε τακτικά αυτό το διάκενο καθώς ο τροχός φθείρεται.

Ποια είναι η μέγιστη ισχύς που μπορώ να χρησιμοποιήσω συνεχόμενα;

Ο κινητήρας υποστηρίζει 250 W σε συνεχή λειτουργία (S1). Σε βραχυχρόνια λειτουργία (S2 30 λεπτά), μπορείτε να χρησιμοποιήσετε 370 W. Μετά από 30 λεπτά φόρτισης, αφήστε τον κινητήρα να κρυώσει.

Μπορώ να χρησιμοποιήσω αυτό το μηχάνημα για λείανση ξύλου;

Ναι, το BGS700 είναι σχεδιασμένο για λείανση και τρίψιμο μετάλλου, ξύλου και άλλων υλικών. Χρησιμοποιείτε πάντα την κατάλληλη ταινία ή τροχό και φοράτε μάσκα αντισκόνης όταν εργάζεστε με ξύλο.

Πώς καθαρίζω το μηχάνημα;

Αποσυνδέετε πάντα πριν από τον καθαρισμό. Χρησιμοποιήστε ένα υγρό πανί με λίγο ήπιο σαπούνι. Μην χρησιμοποιείτε επιθετικά απορρυπαντικά. Μην αφήνετε νερό να εισέλθει στον κινητήρα. Φυσήξτε τις σχισμές εξαερισμού με πεπιεσμένο αέρα χαμηλής πίεσης.

Τι να κάνω αν η λειαντική ταινία εκτρέπεται ή βγαίνει από τους κυλίνδρους;

Σταματήστε το μηχάνημα και αποσυνδέστε το. Χαλαρώστε τη βίδα σύσφιξης του άνω κυλίνδρου (11). Σπρώξτε τον κύλινδρο προς τα κάτω, επανατοποθετήστε σωστά την ταινία στο κέντρο των κυλίνδρων και στη συνέχεια σφίξτε τη βίδα. Εάν η ταινία εξακολουθεί να εκτρέπεται, ρυθμίστε την πλευρική βίδα ρύθμισης (10).

Ποια αξεσουάρ παρέχονται με το BGS700;

Η παράδοση περιλαμβάνει: έναν λειαντικό τροχό, μια ταινία λείανσης, έναν διορθωτή τροχού και το εγχειρίδιο χρήσης. Η τοποθέτηση σε πάγκο απαιτεί τις δικές σας βίδες (4 οπές στερέωσης).

Ποια είναι η εγγύηση αυτής της συσκευής;

Η Scheppach εγγυάται τη συσκευή για τη νόμιμη διάρκεια από την παραλαβή. Τα αναλώσιμα μέρη (λειαντικά) δεν καλύπτονται. Τα ελαττώματα πρέπει να αναφέρονται εντός 8 ημερών. Οι επισκευές πρέπει να γίνονται από εξουσιοδοτημένο επαγγελματία.

Πώς να μεταφέρετε το BGS700 με ασφάλεια;

Αποσυνδέετε πάντα το φις. Μεταφέρετε τη συσκευή από τα πλευρικά καλύμματά της, ποτέ από το καλώδιο. Στερεώστε την για να μην ανατραπεί. Αποθηκεύστε την σε ξηρό, σκοτεινό μέρος προστατευμένο από παγετό, μεταξύ 5 και 30 °C.

Πού μπορώ να βρω ανταλλακτικά για το BGS700;

Τα ανταλλακτικά και τα αξεσουάρ είναι διαθέσιμα από το κέντρο σέρβις της Scheppach. Σαρώστε τον κωδικό QR στην αρχική σελίδα του εγχειριδίου για πρόσβαση στις πληροφορίες. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BGS700 SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

	Προειδοποίηση - Για να μειωθεί ο κίνδυνος τραυματισμού, διαβάστε τις οδηγίες χειρισμού.
	Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.
	Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο!
	Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να προκαλέσουν απώλεια της όρασης.
Δ Προσοχή!	Στις παρούσες οδηγίες χειρισμού έχουμε τοποθετήσει αυτό το σύμβολο στα σημεία που αφορούν την ασφάλειά σας.
Δ Επισήμανση!	Η μη τήρηση αυτών των οδηγιών συνεπάγεται κίνδυνο ελαφρού έως μέτριου τραυματισμού.
Δ Προειδοποίηση!	Η μη τήρηση αυτών των οδηγιών συνεπάγεται θανάσιμο κίνδυνο ή κίνδυνο σοβαρών τραυματισμών.
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 232
2. Περιγραφή της συσκευής (Εικ. 1 - 3)...... 232
3. Παραδοτέο υλικό 232
4. Ενδεδειγμένη χρήση...... 233
5. Υποδείξεις ασφαλείας 233
6. Τεχνικά χαρακτηριστικά 237
7. Πριν από τη θέση σε λειτουργία...... 237
8. Χειρισμός......238
9. Καθαρισμός και συντήρηση 239
10. Αποθήκευση και μεταφορά 239
11. Ηλεκτρική σύνδεση......239
12. Απόρριψη και ανακύκλωση...... 240
13. Αντιμετώπιση προβλημάτων 241
14. Δήλωση συμμόρφωσης 280

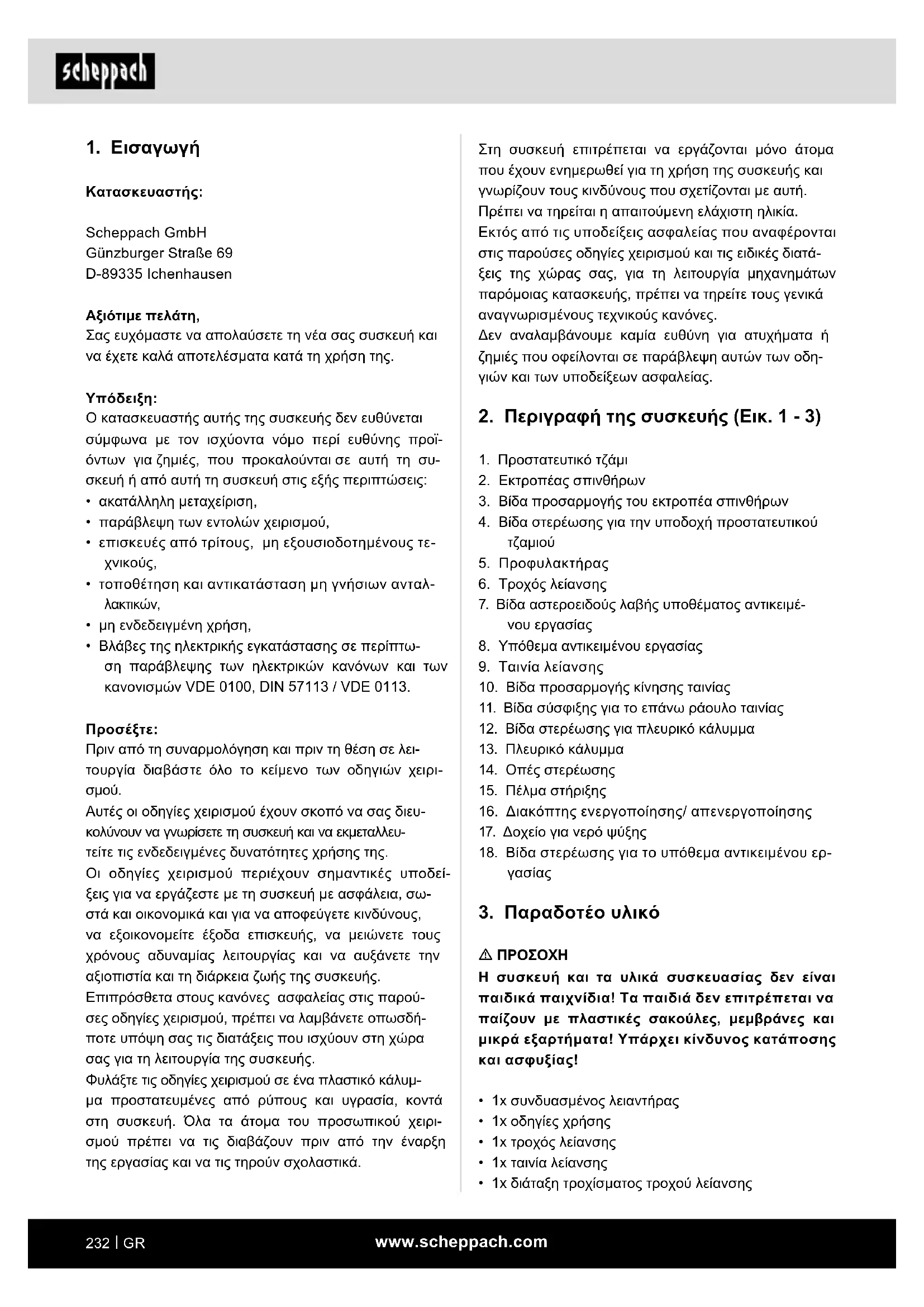

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,
  • παράβλεψη των εντολών χειρισμού,
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς,
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ- λακτικών,
  • μη ενδεδειγμένη χρήση,
• Βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE 0113.

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρι- σμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή. Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. 1 - 3)

1. Προστατευτικό τζάμι
2. Εκτροπέας σπινθήρων
3. Βίδα προσαρμογής του εκτροπέα σπινθήρων
4. Βίδα στερέωσης για την υποδοχή προστατευτικού τζαμιού
5. Προφυλακτήρας
6. Τροχός λείανσης
7. Βίδα αστεροειδούς λαβής υποθέματος αντικειμένου εργασίας
8. Υπόθεμα αντικειμένου εργασίας
9. Ταινία λείανσης
10. Βίδα προσαρμογής κίνησης ταινίας
11. Βίδα σύσφιξης για το επάνω ράουλο ταινίας
12. Βίδα στερέωσης για πλευρικό κάλυμμα
13. Πλευρικό κάλυμμα
14. Οπές στερέωσης
15. Πέλμα στήριξης
16. Διακόπτης ενεργοποίησης/ απενεργοποίησης
17. Δοχείο για νερό ψύξης
18. Βίδα στερέωσης για το υπόθεμα αντικειμένου εργασίας

3. Παραδοτέο υλικό

⚠️ ΠΡΟΣΟΧΗ

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

• 1x συνδυασμένος λειαντήρας
• 1x οδηγίες χρήσης
• 1x τροχός λείανσης
• 1x ταινία λείανσης
• 1x διάταξη τροχίσματος τροχού λείανσης

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή από τη συσκευασία.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

4. Ενδεδειγμένη χρήση

Ο λειαντήρας είναι μια συνδυασμένη συσκευή για χονδρική και λεπτή λείανση μετάλλων, ξύλων κάθε είδους και άλλων υλικών με τη χρήση κατάλληλου τροχού λείανσης και/ή ταινίας λείανσης.

Για το μηχάνημα επιτρέπεται να χρησιμοποιούνται μόνο ταινίες λείανσης και/ή τροχοί λείανσης που συμμορφώνονται με τα χαρακτηριστικά που ορίζονται στις παρούσες οδηγίες χρήσης.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται! Παρά την ενδεδειγμένη χρήση, μπορεί ορισμένοι υπολειπόμενοι παράγοντες κινδύνου να μην εξαλείφονται πλήρως. Ανάλογα με την κατασκευή και τη δομή του μηχανήματος μπορεί να προκύψουν τα εξής σημεία:

• Επαφή με τον τροχό λείανσης στη μη καλυμμένη περιοχή.
• Εκτίναξη τμημάτων από τροχούς λείανσης που έχουν υποστεί ζημιά.
• Εκτίναξη αντικειμένων εργασίας και τμημάτων αυτών.
• Βλάβες της ακοής σε περίπτωση μη χρήσης των απαιτούμενων μέσων προστασίας ακοής.
• Επιβλαβείς για την υγεία εκπομπή σκόνης ξύλων σε περίπτωση χρήσης σε κλειστούς χώρους.
  • Τα περιστρεφόμενα μέρη της συσκευής για λειτουργικούς λόγους δεν μπορούν να είναι καλυμμένα. Επομένως ενεργείτε με σύνεση και συγκρατείτε καλά το αντικείμενο εργασίας για την αποφυγή ολίσθησης, εξ αιτίας της οποίας θα μπορούσαν τα χέρια σας να έρθουν σε επαφή με την ταινία λείανσης.

Το μηχάνημα επιτρέπτεται να χρησιμοποιείται μόνο όπως προβλέπτεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής. Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα- λεία

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το ηλεκτρικό εργαλείο σας.

Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκληθούν ατυχήματα.
b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.
c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

1. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης.

Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία.

c) Διατηρείτε τα ηλεκτρικά εργαλεία σας μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια ατόμων

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Φροντίζετε για καλή ευστάθεια και διατηρείτε πάντοτε την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

g) Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρρόφησης και συλλογής σκόνης, βεβαι- ωθείτε ότι είναι συνδεδεμένες και ότι χρησι- μοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4. Χρήση και μεταχείριση του ηλεκτρικού εργα- λείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα.

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και τα αξεσουάρ. Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f) Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και καθαρά. Τα προσεκτικά φροντισμένα κοπτικά εργαλεία με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, το εργαλείο εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5. Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο διασφαλίζετε ότι δεν θα διακυβευτεί η ασφάλεια του ηλεκτρικού εργαλείου.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

Υποδείξεις ασφαλείας για επιτραπέζιες μηχανές λείανσης

a) Μη χρησιμοποιείτε εργαλεία εργασίας που έχουν υποστεί ζημιά. Ελέγξτε πριν από κάθε χρήση τα εργαλεία εργασίας, όπως τους τρο- χούς λείανσης, για σημεία απώλειας υλικού και ρωγμές. Αφού έχετε ελέγξει και τοποθετήσει το εργαλείο εργασίας, παραμείνετε τόσο εσείς όσο και τυχόν άλλα παρευρισκόμενα άτομα εκτός του επιπέδου του περιστρεφόμενου ερ- γαλείου εργασίας και αφήστε τη συσκευή να λειτουργήσει για διάστημα 1 λεπτού με τον μέγιστο αριθμό στροφών. Τα εργαλεία εργασίας που έχουν υποστεί ζημιά στην πλειονότητά τους θα σπάσουν μέσα σε αυτό το διάστημα δοκιμής.

b) Ο επιτρεπόμενος αριθμός στροφών του εργα- λείου εργασίας πρέπει να είναι τουλάχιστον ίσος με τον μέγιστο αριθμό στροφών που ανα- φέρεται επάνω στο ηλεκτρικό εργαλείο. Ένα αξεσουάρ που περιστρέφεται ταχύτερα από το επι- τρεπόμενο μπορεί να κομματιστεί και να εκτοξευτεί.

c) Μην πραγματοποιείτε ποτέ λείανση στις πλευ- ρικές επιφάνειες του τροχού λείανσης. Η λείαν- ση στις πλευρικές επιφάνειες ενδέχεται να προκα- λέσει θραύση και διάλυση του τροχού λείανσης.

Ειδικές υποδείξεις ασφαλείας

1. Κατά τη λείανση, το βούρτσισμα και την κοπή φο- ράτε πάντα προστατευτικά γυαλιά, γάντια ασφα- λείας και προστασία ακοής.

2. Ελέγξτε ότι ο αριθμός στροφών που αναφέρεται πάνω στον τροχό είναι ίσος ή μεγαλύτερος από τον ονομαστικό αριθμό στροφών του λειαντήρα.

3. Βεβαιωθείτε ότι οι διαστάσεις του τροχού αντι- στοιχούν με τον λειαντήρα.

4. Η φύλαξη και ο χειρισμός των τροχών λείανσης πρέπει να γίνονται προσεκτικά σύμφωνα με τις οδηγίες του κατασκευαστή.

Ελέγχετε τον τροχό πριν τη χρήση του και μη χρησιμοποιήσετε προϊόντα που έχουν σημεία θραύσης, παρουσιάζουν ρωγμές ή άλλη ζημιά.

1. Προσέχετε να χρησιμοποιούνται μόνο τροχοί λεί- ανσης και βούρτσες των οποίων ο εντυπωμένος αριθμός στροφών είναι τουλάχιστον ίσος με τον αναφερόμενο στην πινακίδα τύπου του ηλεκτρι- κού εργαλείου.
2. Διασφαλίζετε ότι τα εργαλεία λείανσης έχουν τοπο- θετηθεί σύμφωνα με τις οδηγίες του κατασκευαστή.
3. Φροντίζετε να χρησιμοποιούνται ενδιάμεσα προ- στατευτικά αν αυτά έχουν διατεθεί με το λειαντικό μέσο και απαιτούνται.
4. Φροντίζετε το λειαντικό μέσο να έχει τοποθετηθεί και στερεωθεί σωστά πριν τη χρήση του. Αφήστε το εργαλείο να λειτουργήσει για 5 λεπτά χωρίς φορτίο σε μια ασφαλή θέση. Σταματήστε άμεσα αν προκύψουν αισθητοί κραδασμοί ή αν διαπιστωθούν άλλα ελαπώματα. Αν προκύψει αυτή η κατάσταση, ελέγξτε το μηχάνημα για να προσδιορίσετε την αιτία.
5. Ποτέ μη θέσετε σε λειτουργία το ηλεκτρικό εργα- λείο χωρίς τον παρεχόμενο προφυλακτήρα.
6. Μη χρησιμοποιείτε ξεχωριστούς δακτυλίους μεί- ωσης ή προσαρμογείς για να προσαρμόσετε στο μηχάνημα τροχούς λείανσης που έχουν υπερμε- γέθη κεντρική οπή.
7. Φροντίζετε ώστε οι σπινθήρες που παράγονται κατά τη χρήση να μην προκαλούν κανένα κίνδυνο, π.χ. να μην πέφτουν πάνω σε άτομα και να μην προκαλέσουν ανάφλεξη εύφλεκτων ουσιών.
8. Χρησιμοποιείτε πάντα προστατευτικά γυαλιά και προστασία ακοής. Επίσης χρησιμοποιείτε άλλο ατομικό εξοπλισμό προστασίας όπως γάντια, ποδιά και κράνος, εάν χρειάζεται.
9. Στο αντικείμενο εργασίας αναπτύσσονται υψηλές θερμοκρασίες κατά τη λείανση.

Προσοχή! Κίνδυνος εγκαυμάτων!

Αφήνετε το αντικείμενο εργασίας να κρυώσει. Το υλικό μπορεί να πυρώσει κατά τη διάρκεια της λείανσης, αφήνετε το αντικείμενο εργασίας ενδιάμεσα να κρυώσει σε περίπτωση παρατεταμένης επεξεργασίας.

1. Μη χρησιμοποιείτε ψυκτικά υγρά ή παρόμοια μέσα.
2. Πριν από τη θέση σε λειτουργίατης μηχανής λείανσης, τα λειαντικά σώματα πρέπει να υποβληθούν σε δοκιμή με βάση τον ήχο (με ελαφρό χτύπημα – με πλαστικό σφυρί – τα άθικτα λειαντικά σώματα παράγουν έναν καθαρό ήχο). Αυτό ισχύει και όταν συσφίγγονται νέα λειαντικά σώματα (λόγω ζημιών κατά τη μεταφορά). Το μηχάνημα πρέπει οπωσδήποτε να υποβληθεί σε δοκιμαστική λειτουργία χωρίς φορτίο για τουλάχιστον 5 λεπτά.

Σε αυτό το διάστημα πρέπει να απομακρυνθείτε από την περιοχή κινδύνου.

1. Επιτρέπεται να χρησιμοποιούνται μόνο λειαντικά σώματα στα οποία αναγράφονται στοιχεία για τον κατασκευαστή, το είδος της συγκόλλησης, οι διαστάσεις και ο επιτρεπόμενος αριθμός στροφών.
2. Τα λειαντικά σώματα πρέπει να φυλάσσονται σε ξηρά μέρη με όσο το δυνατόν πιο σταθερές θερμοκρασίες.
3. Για τη σύσφιξη των λειαντικών σωμάτων πάνω στο εργαλείο επιτρέπεται να χρησιμοποιείται μόνο η παρεχόμενη φλάντζα σύσφιξης.
4. Για τη σύσφιξη των λειαντικών σωμάτων πάνω στο εργαλείο επιτρέπεται να χρησιμοποιείται μόνο ίδιου μεγέθους και ίδιου σχήματος φλάντζα σύσφιξης. Τα ενδιάμεσα προστατευτικά μεταξύ φλάντζας σύσφιξης και λειαντικού σώματος πρέπει να αποτελούνται από ελαστικά υλικά, π.χ. λάστιχο, μαλακό χαρτόνι κλπ.
5. Δεν επιτρέπεται η εκ των υστέρων διάνοιξη με διάτρηση η οπή υποδοχής των λειαντικών σωμάτων.
6. Τα υποθέματα αντικειμένου εργασίας και τα επάνω προσαρμοζόμενα προστατευτικά καλύμματα πρέπει πάντα να τοποθετούνται όσο το δυνατόν πιο κοντά στα λειαντικά σώματα (μέγ. απόσταση 2 mm).
7. Δεν επιτρέπεται η λειτουργία των λειαντικών σωμάτων χωρίς προστατευτική διάταξη. Κατά τη χρήση δεν επιτρέπεται η υπέρβαση των αποστάσεων που αναφέρονται παρακάτω:

Υπόθεμα αντικειμένου εργασίας/τροχός λείανσης: μέγ. 2 mm

Προστατευτικό κάλυμμα/τροχός λείανσης: μέγ. 2 mm

1. Πριν τη χρήση του διπλού λειαντήρα πρέπει να έχουν τοποθετηθεί η υποδοχή προστατευτικού, το υπόθεμα αντικειμένου εργασίας και το προστατευτικό ορατότητας.
2. Για αλλαγή τροχού λείανσης, πρέπει προηγουμένως να αποσυνδέσετε το φις ρευματοληψίας από την πρίζα.
3. Η μέγ. περιφερειακή ταχύτητα του δίσκου ξηρής λείανσης ανέρχεται σε: 23,17 m/s, m/s = (d x 3,14 x n) / (60 x 1000), όπου d = διάμετρος του τροχού λείανσης σε mm, n = αριθμός στροφών κινητήρα ανά λεπτό.
4. Μέγ. επιτρεπόμενη θερμοκρασία περιβλήματος κινητήρα: 80 °C

5. Πριν από την έναρξη της εργασίας, πρέπει η μηχανή λείανσης να βιδωθεί σταθερά με τον πάγκο εργασίας με χρήση των 4 οπών στερέωσης που υπάρχουν στην πλάκα βάσης.

6. Η ρύθμιση του εκτροπέα σπινθήρων πρέπει να πραγματοποιείται περιοδικά, για να αντισταθμίζεται η φθορά του τροχού, ώστε η απόσταση ανάμεσα στον εκτροπέα σπινθήρων και τον τροχό να διατηρείται όσο το δυνατόν μικρότερη και σε καμία περίπτωση μεγαλύτερη από 2 mm.

7. Ο τροχός λείανσης πρέπει να αντικαθίσταται το αργότερο μόλις ο εκτροπέας σπινθήρων και το υπόθεμα αντικειμένου εργασίας δεν μπορούν πλέον να τοποθετηθούν σε απόσταση το πολύ 2 mm από τον τροχό λείανσης.

Υπολειπόμενοι κίνδυνοι

Ακόμα και αν χειρίζεστε αυτό το ηλεκτρικό εργα- λείο όπως προβλέπεται, παραμένουν πάντα υπο- λειπόμενοι κίνδυνοι. Μπορεί να προκύψουν οι εξής κίνδυνοι σε σχέση με τη μέθοδο κατασκευής και την έκδοση αυτού του ηλεκτρικού εργαλείου:

• Βλάβες των πνευμόνων, εάν δεν χρησιμοποιείται κατάλληλη μάσκα προστασίας από σκόνη.
• Βλάβες της ακοής, αν δεν χρησιμοποιείται κατάλλη- λη προστασία ακοής.
• Βλάβες της υγείας, από τους κραδασμούς στο σύστημα χεριού-βραχίονα, σε περίπτωση που η συσκευή χρησιμοποιείται για παρατεταμένο χρονικό διάστημα ή αν δεν τυγχάνει σωστής μεταχείρισης και συντήρησης.

Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας.

1. Τεχνικά χαρακτηριστικά

Διαστάσεις Μ x Π x Υ	400 x 305 x 355 mm
Διάμ. τροχού λείανσης	150 mm
Πάχος τροχού λείανσης	20 mm
Διάμ. οπής τροχού λείανσης	12,7 mm
Μέγ. περιφερειακή ταχύτητα	23,4 m/s
Ταχύτητα ταινίας	15,6 m/s
Ταινία λείανσης Μ x Π	686 x 50 mm
Βάρος	10 kg
Κινητήρας
Ονομαστική τάση	230-240 V~ / 50 Hz
Ισχύς κατανάλωσης	S1 250 W S2 30min 370 W
Αριθμός στροφών χωρίς φορτίο n_o	2980 min ^-1

Διάρκεια ενεργοποιημένης κατάστασης::

Η διάρκεια ενεργοποιημένης κατάστασης S2 30 min (σύντομη λειτουργία) δηλώνει ότι ο κινητήρας επιτρέπεται να επιβαρυνθεί σταθερά με την ονομαστική ισχύ (370 W) μόνο για τον χρόνο που αναφέρεται στην πι-νακίδα στοιχείων (30 λεπτά). Διαφορετικά θα μπορού-σε να υποστεί μη επιτρεπόμενη υπερθέρμανση. Κατά την παύση, ο κινητήρας ψύχεται ξανά μέχρι την αρχική θερμοκρασία του.

Θόρυβος και κραδασμοί

Οι τιμές θορύβου και κραδασμών μετρήθηκαν βάσει του προτύπου EN 62841.

Στάθμη ηχητικής πίεσης L_pA	79 dB
Αβεβαιότητα K_pA	3 dB
Στάθμη ηχητικής ισχύος L_WA	92 dB
Αβεβαιότητα K_WA

Περιορίζετε την παραγωγή θορύβου και κραδασμών στο ελάχιστο!

• Χρησιμοποιείτε μόνο συσκευές που είναι σε άψογη κατάσταση.
  • Συντηρείτε και καθαρίζετε τακτικά τη συσκευή.
• Προσαρμόζετε τον τρόπο εργασίας σας στη συ- σκευή.
  • Μην υπερφορτώνετε τη συσκευή.
  • Αν χρειάζεται δώστε τη συσκευή για έλεγχο.
• Απενεργοποιείτε τη συσκευή όταν δεν χρησιμοποιείται.
  • Φοράτε γάντια.

7. Πριν από τη θέση σε λειτουργία

Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δικτύ- ου τροφοδοσίας.

Αποσυνδέετε πάντα το φις ρευματοληψίας από την πρίζα, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή.

• Το μηχάνημα πρέπει να τοποθετείται με ευστάθεια, δηλ. να βιδώνεται επάνω σε πάγκο εργασίας ή σε παρόμοια επιφάνεια.
- Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκα- τασταθεί κανονικά όλα τα καλύμματα και τα συστή- ματα ασφαλείας.
- Οι τροχοί λείανσης πρέπει να μπορούν να κινούνται ελεύθερα.

Εγκατάσταση του εκτροπέα σπινθήρων (Εικ. 1 - 3)

• Περάστε τον εκτροπέα σπινθήρων (2) κάτω από τον προφυλακτήρα (5). Βιδώστε σταθερά τον εκτροπέα σπινθήρων (2) με τη βίδα προσαρμογής (3) πάνω στον προφυλακτήρα (5).
  • Για τον σκοπό αυτόν χρησιμοποιήστε τη βίδα (3) με τη ροδέλα γκρόβερ, τη ροδέλα και το παξιμάδι, τα οποία είναι στερεωμένα στον εκτροπέα σπινθήρων (2). Για την εγκατάσταση χρειάζεστε ένα κατσαβίδι και ένα κατάλληλο πολύγωνο κλειδί για να κρατάτε κόντρα (εικόνα 2).
• Με τη βοήθεια της βίδας προσαρμογής (3), ρυθμίστε τον εκτροπέα σπινθήρων (2) έτσι ώστε η απόσταση ανάμεσα στον δίσκο ξηρής λείανσης (6) και τον εκτροπέα σπινθήρων (2) να είναι όσο το δυνατόν πιο μικρή και σε καμία περίπτωση να μην είναι μεγαλύτερη από 2 mm. (Εικ. 3)
• Περιοδικά ρυθμίζετε τον εκτροπέα σπινθήρων (2) έτσι ώστε να αντισταθμίζεται η φθορά του τροχού.

Εγκατάσταση των υποθεμάτων αντικειμένου εργασίας (Εικ. 1/4 - 6)

- Βιδώστε το υπόθεμα αντικειμένου εργασίας (8) στην "πλευρά ταινίας" με τις βίδες αστεροειδούς λαβής (7), ενώ το υπόθεμα αντικειμένου εργασίας (8) στην πλευρά τροχού λείανσης (5) στερεώνεται με τις 2 βίδες στερέωσης (18) στον λειαντήρα.

Ρύθμιση των υποθεμάτων αντικειμένου εργασίας (Εικ. 5 - 6)

• Ρυθμίστε τα υποθέματα αντικειμένου εργασίας (8) με τη βοήθεια των βιδών αστεροειδούς λαβής (7) και των βιδών στερέωσης (18) έτσι ώστε η απόσταση ανάμεσα στον δίσκο ξηρής λείανσης (6) / την ταινία λείανσης (9) και το υπόθεμα αντικειμένου εργασίας (8) να είναι όσο το δυνατόν πιο μικρή και σε καμία περίπτωση να μην είναι μεγαλύτερη από 2 mm.
- Περιοδικά ρυθμίζετε τα υποθέματα αντικειμένου εργασίας (8) έτσι ώστε να αντισταθμίζεται η φθορά του δίσκου ξηρής λείανσης (5).

Αλλαγή του τροχού λείανσης (Εικ. 1/7 - 9)

Αφαιρέστε τις 3 βίδες του πλευρικού τμήματος προστατευτικού (12) στον τροχό λείανσης και αφαιρέστε το (Εικ. 7).

Λασκάρετε το παξιμάδι (Εικ. 8/ Α) (Προσοχή, ο τροχός λείανσης είναι βιδωμένος με αριστερόστροφο σπείρωμα), κρατώντας κόντρα στο παξιμάδι (Εικ. 9/ Α) του απέναντι ράουλου κύλισης της ταινίας λείανσης.

Κατόπιν αφαιρέστε τη φλάντζα (Β). Τώρα μπορείτε να αντικαταστήσετε τον τροχό λείανσης (6). Η εγκατάσταση γίνεται με τη βοήθεια ενός πανιού.

Τοποθετήστε τη φλάντζα (Β) πάνω στον άξονα και βιδώστε το παξιμάδι (Α) σφίγγοντάς το με το χέρι (Εικ. 8). Για τη σύσφιξη του παξιμαδιού (Α), κρατήστε τον τροχό λείανσης (6) σταθερά με ένα πανί και σφίξτε το παξιμάδι (Α) (Εικ. 8).

Αλλαγή της ταινίας λείανσης (Εικ. 1/10 - 12)

• Ξεβιδώστε τις βίδες (12) και αφαιρέστε το πλευρικό προστατευτικό κάλυμμα (13).
  • Λασκάρετε κατά μερικές στροφές τη βίδα σύσφιξης για το επάνω ράουλο ταινίας (11).
  • Πιέστε το επάνω ράουλο ταινίας προς τα κάτω και τραβήξτε την ταινία λείανσης από τα ράουλα κύλισης.
• Τοποθετήστε τη νέα ταινία λείανσης (9) κεντραρισμένη πάνω στο κάτω και πάνω ράουλο κύλισης και κατόπιν αφήστε ελεύθερο το επάνω ράουλο κύλισης (11) για να τεντωθεί η ταινία.
• Κατόπιν σφίξτε τη βίδα σύσφιξης για το επάνω ράου- λο ταινίας (11) και εγκαταστήστε το πλευρικό κάλυμμα.
• Με την πλευρική βίδα προσαρμογής κίνησης ταινίας (10) μπορείτε να ρυθμίσετε την κίνηση της ταινίας, λασκάροντας τη βίδα προσαρμογής κίνησης ταινίας (10). Το καλύτερο είναι να περιστρέφετε την ταινία λείανσης με το χέρι για να μπορέσετε να ρυθμίσετε ακριβώς την κίνηση της ταινίας.

8. Χειρισμός

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

Διακόπτης ενεργοποίησης/ απενεργοποίησης (16)

• Θέστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (16) στη θέση 1, για να ενεργοποιήσετε τη συσκευή.
  • Για την απενεργοποίηση, θέστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (16) στη θέση 0.

Μετά την ενεργοποίηση, περιμένετε να φθάσει η συ- σκευή τον μέγιστο αριθμό στροφών της. Μόνον τότε ξεκινήστε τη λείανση.

Λείανση

- Τοποθετήστε το αντικείμενο εργασίας πάνω στο υπόθεμα αντικειμένου εργασίας (8) και καθοδηγήστε το αργά με την επιθυμητή γωνία προς τον τροχό λείανσης (6), μέχρι να έρθει σε επαφή μαζί του.

- Μετακινείτε το αντικείμενο εργασίας ελαφρά πέρα και δώθε, για να επιτύχετε το καλύτερο αποτέλεσμα λείανσης. Επίσης, με αυτή την πρακτική φθείρεται ομοιόμορφα ο τροχός λείανσης (6). Ενδιάμεσα αφήνετε το αντικείμενο εργασίας να κρυώσει.

Λείανση με ταινία

- Κρατάτε πάντα καλά το αντικείμενο εργασίας κατά τη διάρκεια της λείανσης.

• Μην ασκείτε μεγάλη πίεση.

- Κατά τη λείανση πρέπει να κινείτε το αντικείμενο εργασίας πέρα-δώθε πάνω στην ταινία λείανσης, για να αποτρέψετε τη μονόπλευρη φθορά του γυαλόχαρτου!

- Σημαντικό! Τα κομμάτια ξύλου πρέπει πάντα να λειαίνονται στην κατεύθυνση των νερών του ξύλου, για να αποτραπεί η απόσπαση σκληθρών.

Διάταξη τροχίσματος τροχού λείανσης

Η διάταξη τροχίσματος του τροχού λείανσης είναι ένα εργαλείο για το ίσιωμα του τροχού λείανσης.

• Πιέζετέ το ελαφρά πάνω στον τροχό λείανσης - χωρίς να σχηματίζονται σπινθήρες. Κινείτε τη διάταξη τροχίσματος πλευρικά σε όλο το πλάτος του τροχού λείανσης.

⚠️ ΠΡΟΣΟΧΗ! Φοράτε πάντα προστατευτικά γυαλιά!

Προσοχή! Εάν κατά την εργασία κάποια στιγμή μπλοκάρει ο δίσκος ή η ταινία λείανσης, απομακρύνετε το αντικείμενο εργασίας και περιμένετε, μέχρι να φτάσει ξανά η συσκευή στον μέγιστο αριθμό στροφών της.

9. Καθαρισμός και συντήρηση

Πριν από κάθε εργασία καθαρισμού αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

Καθαρισμός

• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το περίβλημα κινητήρα όσο το δυνα- τόν καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.
• Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.
• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής.

Προσέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής.

Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν άλλα εξαρτήματα που επιδέχονται συντήρηση.

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: Λειαντικά μέσα

* δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

10. Αποθήκευση και μεταφορά

Φυλάσσετε τη συσκευή και τα αξεσουάρ του σε σκο- τεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 5 και 30 °C. Φυλάσσετε το ηλεκτρικό εργαλείο στη γνήσια συσκευασία του.

⚠ ΠΡΟΣΟΧΗ! Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

Κατά τη μεταφορά ασφαλίζετε τη συσκευή έναντι ανατροπής και πτώσης.

Για τη μεταφορά η συσκευή πρέπει να ανυψώνεται από το κάλυμμα δεξιά και αριστερά. Δεν πρέπει να χρησιμοποιούνται για τη μεταφορά το καλώδιο ρεύματος δικτύου, ο εύκαμπτος άξονας λαμπτήρα κλπ.

11. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
  • θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

- σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

- ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.

• ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό H05VV-F.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση δικτύου ρεύματος πρέπει να είναι 230-240 V\~.
  • Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα
- Στοιχεία της πινακίδας τύπου του μηχανήματος
- Δεδομένα της πινακίδας τύπου του κινητήρα

Σημαντικές υποδείξεις

Ο ηλεκτροκινητήρας έχει σχεδιαστεί για τρόπο λει- τουργίας S 1.

Σε περίπτωση υπερφόρτωσης του κινητήρα, διακό- πτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπο- ρεί να ενεργοποιηθεί πάλι.

Τύπος σύνδεσης Υ

Αν υποστεί ζημιά το καλώδιο ρεύματος αυτού του προ- ϊόντος, το καλώδιο πρέπει να αντικατασταθεί από τον κατασκευαστή ή από κέντρο εξυπηρέτησης πελατών του ή κάποιο πρόσωπο παρόμοιας κατάρτισης, ώστε να αποφευχθούν κίνδυνοι.

12. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

- Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

• Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).
• Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

13. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Ο κινητήρας δεν ξεκινά. a) Βλάβη διακόπτη ενεργοποίησης/απενεργοποίησης.b) Βλάβη καλωδίου τροφοδοσίας διακόπτη ενεργοποίησης/ απενεργοποίησης.c) Βλάβη ρελέ διακόπτη ενεργοποίησης/απενεργοποίησης.d) Καμένη ασφάλεια.e) Ο κινητήρας υπερθερμαίνεται.	a-d) Πριν από νέα θέση σε λειτουργία του μηχανήματος,αντικαταστήστε όλα τα εξαρτήματα που έχουν υποστεί βλάβη.e) Επικοινωνήστε με το τοπικό σας κέντρο σέρβις. Αναθέτετε τις επισκευές μόνο σε εκπαιδευμένο προσωπικό.
Μειώνεται η ταχύτητα του μηχανήματος κατά τη λειτουργία.	Ασκείται υπερβολική πίεση στο αντικείμενο εργασίας.	Ασκείτε μικρότερη πίεση στο αντικείμενο εργασίας.
Η ταινία λείανσης φεύγει από τα ράουλα ταινίας.	Η ταινία λείανσης κινείται λοξά.	Εγκαταστήστε από την αρχή την ταινία λείανσης.
Το ξύλο (αντικείμενο εργασίας) παρουσιάζει σημεία καψίματος από τη λείανση.	a) Λιπαρές ουσίες πάνω στον τροχό λείανσης / την ταινία λείανσης.b) Ασκείται υπερβολική πίεση στο αντικείμενο εργασίας.	a) Αντικαταστήστε τον τροχό λείανσης / την ταινία λείανσης.b) Ασκείτε μικρότερη πίεση στο αντικείμενο εργασίας.

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
