NÁVOD NA OBSLUHU BGS700 SCHEPPACH

Kombinovaná brúskaPreklad originálneho návodu na obsluhu

• Nesprávná manipulace.

ho ochranného krytu.

Vysvetlenie symbolov na prístroji Výstraha - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku. m Upozornenie! Takto označené časti v tomto návode obsahujú informácie týkajúce sa vašej bezpeč- nosti. m Výstraha! Ak sa nimi nebudete riadiť, môže to viesť k ľahkému až strednému riziku poranenia. m Varovanie! Ak sa nebudete riadiť týmito inštrukciami, môžete si ohroziť život alebo spôsobiť vážne poranenie. Výrobok zodpovedá platným európskym smerniciam. Výrobok zodpovedá platným srbským smerniciam.www.scheppach.com

Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informo- vané o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek. Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznané technické predpisy pre prevádzku konštrukčne rovnakých zaria- dení.

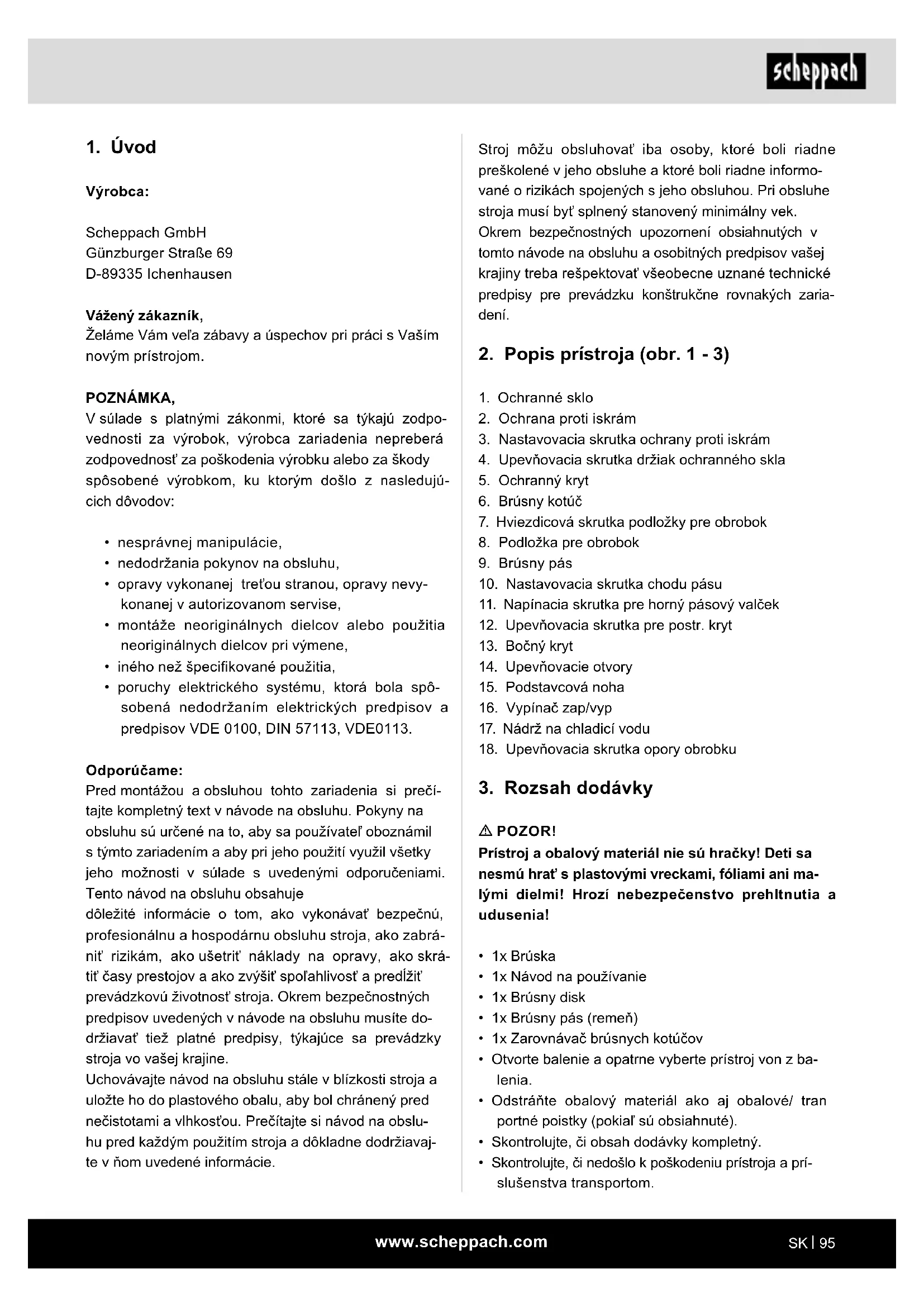

2. Popis prístroja (obr. 1 - 3)

4. Upevňovacia skrutka držiak ochranného skla

m POZOR! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani ma- lými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

• 1x Zarovnávač brúsnych kotúčov

• Otvorte balenie a opatrne vyberte prístroj von z ba- lenia.

• Odstráňte obalový materiál ako aj obalové/ tran portné poistky (pokiaľ sú obsiahnuté).

• Skontrolujte, či obsah dodávky kompletný.

• Skontrolujte, či nedošlo k poškodeniu prístroja a prí- slušenstva transportom.

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom. POZNÁMKA, V súlade s platnými zákonmi, ktoré sa týkajú zodpo- vednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujú- cich dôvodov:

• nesprávnej manipulácie,

• montáže neoriginálnych dielcov alebo použitia neoriginálnych dielcov pri výmene,

• iného než špecikované použitia,

• poruchy elektrického systému, ktorá bola spô- sobená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113. Odporúčame: Pred montážou a obsluhou tohto zariadenia si prečí- tajte kompletný text v návode na obsluhu. Pokyny na obsluhu sú určené na to, aby sa používateľ oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrá- niť rizikám, ako ušetriť náklady na opravy, ako skrá- tiť časy prestojov a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte do- držiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine. Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkosťou. Prečítajte si návod na obslu- hu pred každým použitím stroja a dôkladne dodržiavaj- te v ňom uvedené informácie.www.scheppach.com

Všeobecné bezpečnostné upozornenia pre elek- trické náradia m VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie. Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobiť zásah elektrickým prúdom, požiar a/ alebo ťažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia. Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napá- jané zo siete (so sieťovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sieťového vedenia).

1. Bezpečnosť pracoviska

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viesť k úrazom. b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádza- jú horľavé kvapaliny, plyny alebo prach. Elek- trické prístroje vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary. c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratiť kontrolu nad elektrickým náradím.

2. Elektrická bezpečnosť

a) Pripojovacia zástrčka elektrického prístroja musí pasovať do zásuvky. Zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zá- suvky znižujú riziko zásahu elektrickým prúdom. b) Vyhýbajte sa telesnému kontaktu s uzemnený- mi plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Keď je vaše telo uzemnené, hrozí zvýšené riziko zásahu elek- trickým prúdom. c) Chráňte vaše elektrické náradie pred dažďom alebo vlhkosťou. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.

• Pokiaľ možno, uschovajte si obal až do konca zá- ručnej doby.

4. Predpísaný účel použitia

Brúska je kombinovaný prístroj určený na hrubé a jem- né brúsenie kovov, dreva rôzneho druhu a iných ma- teriálov s použitím príslušného brúsneho kotúča resp. brúsneho pásu. Povolené pre používanie s týmto stro- jom sú len vhodné brúsne pásy, resp. brúsne kotúče, ktoré sa zhodujú s technickými parametrami uvedený- mi v tomto návode. Prístroj smie byť používaný len na ten účel, na ktorý bol určený! Napriek správnemu účelovému použitiu sa nemôžu niektoré špecické zvyškové rizikové faktory celkom vylúčiť. Z dôvodu danej konštrukcie a stavby stroja sa môžu vyskytnúť nasledujúce body:

• Kontakt s brúsnym kotúčom v odkrytej oblasti.

• Vymrštenie častíc z poškodených brúsnych kotúčov.

• Vymrštenie obrobkov a častí obrobkov.

• Poškodenie sluchu pri nepoužívaní potrebnej ochra- ny sluchu.

• Zdraviu škodlivé emisie dreveného prachu pri použí- vaní v uzatvorených miestnostiach.

• Rotujúce súčasti prístroja sa z funkčných dôvodov nemôžu prikrývať. Z tohto dôvodu postupujte uvá- žene a pevne držte obrábaný materiál, aby ste za- bránili jeho vyšmyknutiu, čím by sa mohli vaše ruky dostať do kontaktu s brúsnym pásom. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym použí- vaním ručí používateľ / obsluhujúca osoba, nie však výrobca. Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych ale- bo priemyselných prevádzkach ako aj na činnosti rov- nocenné s takýmto použitím.www.scheppach.com

f) Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosa- hu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy môžu zachytiť pohybujúce sa časti. g) Ak je možné namontovať zariadenia na odsá- vanie a zachytávanie prachu, musia sa tieto pripojiť a správne používať. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom. h) Nenechajte sa ukolísať falošnou bezpečnos- ťou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj keď ste vďaka mnohoná- sobnému použitiu oboznámení s elektrickým náradím. Ľahkovážne konanie môže v okamihu viesť k ťažkým poraneniam.

4. Používanie elektrického prístroja a manipulácia

s ním a) Elektrické náradie nepreťažujte. Pri práci pou- žívajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu. b) Nepoužívajte elektrické náradie s chybným spí- načom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a musí sa opraviť. c) Skôr ako vykonáte nastavenia prístroja, vyme- níte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuv- ky a/alebo odoberte odnímateľný akumulátor. Toto bezpečnostné opatrenie zabráni neúmysel- nému spusteniu elektrického prístroja. d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedo- voľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštruk- cie. Elektrické prístroje sú nebezpečné, ak ich po- užívajú neskúsené osoby. e) O svoje elektrické náradie a príslušenstvo sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezaseká- vajú, či diely nie sú zlomené alebo poškodené tak, že to negatívne ovplyvňuje funkciu elek- trického náradia. Pred použitím elektrického náradia dajte poškodené diely opraviť. Príči- nou mnohých úrazov je nesprávna údržba elek- trických prístrojov. f) Rezné nástroje udržiavajte ostré a čisté. Sta- rostlivo udržiavané rezné nástroje s ostrými rezný- mi hranami sa menej zasekávajú a ľahšie sa vedú. d) Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiah- nutie zástrčky zo zásuvky. Chráňte pripájacie vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa čas- ťami. Poškodené alebo zamotané pripájacie ve- denia zvyšujú riziko zásahu elektrickým prúdom. e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacie- ho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá vyhnúť prevádzke elektrického ná- radia vo vlhkom prostredí, používajte ochran- ný vypínač proti chybnému prúdu. Používanie ochranného vypínača proti chybnému prúdu zni- žuje riziko zásahu elektrickým prúdom.

a) Buďte pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste una- vení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíľka nepozornosti pri používaní elek- trického prístroja môže viesť k vážnym zraneniam. b) Noste osobné ochranné vybavenie a vždy pou- žívajte ochranné okuliare. Nosenie ochranného vybavenia, ako napríklad protiprachová maska, protišmyková ochranná obuv, ochranná prilba ale- bo ochrana sluchu, v závislosti od druhu a použitia elektrického prístroja, znižuje riziko zranení. c) Zabráňte neúmyselnému uvedeniu do pre- vádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, pred- tým ako ho pripojíte k napájaniu prúdom a/ alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjsť k úrazom. d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Ná- stroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viesť k pora- neniam. e) Vyhýbajte sa abnormálnemu držaniu tela. Zaujmite bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môcť elektrické náradie lepšie kontrolovať pri neočakávaných si- tuáciách.www.scheppach.com

2. Skontrolujte, či sú otáčky uvedené na brúsnom

kotúči rovnaké alebo vyššie ako nominálne otáčky brúsky.

3. Presvedčte sa, že rozmery brúsneho kotúča vyho-

vujú veľkosti brúsky.

4. Brúsne kotúče sa musia starostlivo uskladniť a

musí sa s nimi zaobchádzať podľa pokynov vý- robcu. Pred použitím kotúč dôkladne skontrolujte; nepoužívajte prasknuté, nalomené alebo iným spôsobom poškodené výrobky.

5. Dbajte na to, aby boli používané len také brúsne

kotúče a kefy, na ktorých sú uvedené otáčky mi- nimálne tak vysoké ako otáčky uvedené na výrob- nom štítku elektrického prístroja.

6. Presvedčte sa, že sú brúsne nástroje namontova-

né podľa pokynov výrobcu.

7. Postarajte sa o to, aby sa používali vložky, keď sú

tieto dodávané s brúsnym nástrojom alebo sa pri danom brúsnom nástroji vyžadujú.

8. Postarajte sa o to, aby boli brúsne nástroje správ-

ne namontované a upevnené pred uvedením do prevádzky. Nástroj nechajte bežať v bezpečnej polohe na voľnobehu po dobu 5 minút. Okamžite zastavte, ak sa vyskytnú značné vibrácie alebo sa zistia iné nedostatky. Ak nastane tento stav, prekontrolujte prístroj, aby ste zistili, aká bola jeho príčina.

9. Elektrický prístroj nikdy nepoužívajte bez namon-

tovaného ochranného krytu, ktorý sa dodáva s prístrojom.

10. Nepoužívajte žiadne oddelené redukčné puzdro

alebo adaptér, s cieľom prispôsobiť brúsne kotúče s veľkým otvorom.

11. Postarajte sa o to, aby iskry vznikajúce pri práci

nemohli vyvolať nebezpečenstvo, napr. zasiahnuť osoby alebo zapáliť horľavé látky.

12. Používajte vždy ochranné okuliare a ochranu slu-

chu; používajte v prípade potreby taktiež ďalšie prvky osobného ochranného vybavenia ako sú rukavice, zástera a helma.

13. Obrobok sa pri brúsení zahreje.

Pozor! Nebezpečenstvo popálenia! Obrobok nechajte vychladiť. Počas brúsenia sa môže materiál rozžeraviť, pri dlhšom opracovaní preto obro- bok priebežne nechávajte vychladnúť.

14. Nepoužívajte žiadne chladiace prostriedky ani nič

obdobné. g) Používajte elektrické náradie, príslušenstvo a nasadzovací nástroj atď. podľa týchto poky- nov. Zohľadnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viesť k nebezpečným situáciám. h) Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

a) Vaše elektrické náradie nechajte opravovať len kvalikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabez- pečí zachovanie bezpečnosti elektrického prístroja. m POZOR! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smr- teľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať stroj. Bezpečnostné upozornenia pre stolové brúsky a) Nepoužívajte poškodené vložené nástroje. Pred každým použitím nasadzovacích nástro- jov skontrolujte na brúsnych kotúčoch odlu- povanie a trhliny. Ak ste nasadzovací nástroj skontrolovali a nasadili, zdržiavajte sa vy i osoby nachádzajúce sa v blízkosti mimo ob- lasti rotujúceho vloženého nástroja a prístroj nechajte jednu minútu bežať s najvyššími otáčkami. Poškodené vložené nástroje sa najčas- tejšie zlomia práve v čase testovania. b) Povolené otáčky nasadzovacieho nástroja musia byť minimálne tak vysoké ako najvyššie otáčky uvedené na elektrickom náradí. Príslu- šenstvo, ktoré sa otáča rýchlejšie, ako je povole- né, sa môže zlomiť a odletieť. c) Nikdy nebrúste na bočných plochách brúsneho kotúča. Brúsenie na bočných plochách môže spô- sobiť prasknutie a rozpadnutie brúsneho kotúča. Dodatočné bezpečnostné upozornenia

1. Pri brúsení, kefovaní a rozbrusovaní používajte

vždy ochranné okuliare, bezpečnostné rukavice ako aj ochranu sluchu.www.scheppach.com

konávať pravidelne tak, aby sa kompenzovalo opotrebovanie brúsneho kotúča, pričom by mala byť vzdialenosť ochrany proti iskrám od kotúča čo najmenšia a v žiadnom prípade by nemala prekro- čiť 2 mm.

29. Ak už nie je možné prisunúť ochranu proti iskrám a

podložku pre obrobok na vzdialenosť od brúsneho kotúča max. 2 mm, musí sa najneskôr vtedy brús- ny kotúč vymeniť. Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj ob- sluhovať podľa predpisov, budú existovať zvyško- vé riziká. V súvislosti s konštrukciou a vyhotove- ním elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

• Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.

• Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.

• Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spô- sobom.

Ø brúsneho kotúča 400 x 305 x 355 mm Ø brúsny kotúč 150 mm Hrúbka brúsneho kotúča 20 mm Ø otvor brúsneho kotúča 12,7 mm Max. obvodová rýchlosť 23,4 m/s Rýchlosť pásu 15,6 m/s Brúsny pás L x W 686 x 50 mm Hmotnosť 10 kg Motor Menovité napätie 230-240 V~ / 50 Hz Príkon S1 250 W S2 30 min 370 W Otáčky pri voľnobehu n

Doba zapnutia: Doba zapnutia S2 30 minút (krátkodobá prevádzka) znamená, že sa tento motor s menovitým výkonom (370 W) môže trvalo zaťažiť len po dobu uvedenú na výrobnom štítku (30 minút). V opačnom prípade by sa motor neprípustne zohrial. Počas prestávky sa motor znovu ochladí na svoju pôvodnú teplotu.

15. Pred uvedením brúsky do prevádzky je potrebné

brúsne telesá skontrolovať akustickou skúškou (nepoškodené brúsne telesá vydávajú pri ľahkom údere - plastovým kladivom - čistý zvuk). Rovnako to platí pri upínaní nových brúsnych telies (poško- denie počas prepravy). Bezpodmienečne je po- trebné odskúšať prístroj za chodu bez záťaže po dobu najmenej 5 minút. Nezdržiavajte sa pritom v nebezpečnej oblasti.

16. Môžu byť používané len také brúsne telesá, ktoré

majú označenie výrobcu, druhu spojky, rozmeroch a prípustných prevádzkových otáčkach.

17. Brúsne telesá sa musia skladovať na suchom

mieste pri čo najrovnomernejšej teplote.

18. Upínanie brúsnych telies sa musí uskutočňovať

len pomocou dodaných upínacích prírub.

19. Na upínanie brúsnych telies sa môžu používať len

rovnako veľké a rovnako tvarované upínacie prí- ruby. Vložky medzi upínacou prírubou a brúsnym telesom musia byť z elastických materiálov, napr. z gumy alebo mäkkej lepenky a pod.Umiestnenie otvor brúsnych kotúčov nesmie byť vyvŕtaný neskôr.

20. Upínací otvor brúsnych telies nesmie byť dodatoč-

21. Podložky pre obrobky a horné nastaviteľné

ochranné kryty je potrebné nastaviť tak blízko k brúsnym telesám, ako to je len možné (maximálna vzdialenosť 2 mm).

22. Brúsne telesá sa nesmú prevádzkovať bez bez-

pečnostného zariadenia. Pritom sa nesmú prekro- čiť nasledujúce vzdialenosti: - podložka pre obrobok/brúsny kotúč: max. 2 mm - ochranný kryt/brúsny kotúč: max. 2 mm

23. Pred používaním dvojitej brúsky sa musí namon-

tovať držiak ochranného krytu, podložka pre obro- bok a ochrana zraku.

24. Pred výmenou brúsnych kotúčov je potrebné vy-

tiahnuť zástrčku zo siete.

25. Max. obvodová rýchlosť suchého brúsneho

27. Pred začiatkom práce je potrebné brúsku pevne

priskrutkovať na pracovný stôl a pod. pomocou 4 upevňovacích otvorov, ktoré sa nachádzajú v zá- kladnej doske.www.scheppach.com

Montáž podložiek pre obrobky (obr. 1/pol. 4 - 6)

• Upevnite opory obrobku (8) k brúske hviezdicovou skrutkou opory obrobku (7) na stranu pása a 2 upev- ňovacie skrutky opory obrobku (18) na stranu brús- neho kotúča (5). Nastavenie podložiek (obr. 5 + 6)

• Nastavte opory obrobku (8) použitím upevňovacích skrutiek na oporu obrobku (18) a hviezdicovú skrut- kou opory obrobku (7) tak, aby vzdialenosť medzi suchým brúsnym kotúčom (6) alebo brúsnym pásom (9) a oporami obrobku (8) bola čo najmenšia a určite nepresiahla 2 mm.

• Nastavujte podložky pre obrobky (8) periodicky tak, aby sa vyrovnávalo opotrebovanie kotúča pre brú- senie za sucha (5). Výmena brúsneho kotúča (obr. 1/7 - 9) Odstráňte všetky 3 skrutky bočnej časti ochranné- ho krytu (12) brúsneho kotúča a odoberte ho (obr. 7). Uvoľnite maticu (obr. 8/A) (Pozor, brúsny kotúč je priskrutkovaný pomocou ľavotočivého závitu), pričom pridržiavajte maticu (obr. 9/A) protiľahlého pojazdného valčeka. Následne odoberte prírubu (B). Teraz môžete vymeniť brúsny kotúč (6). Montáž sa uskutočňuje po- mocou handry. Nasaďte prírubu (B) na hriadeľ a rukou naskrutkujte maticu (A) (obr. 8). Za účelom dotiahnutia matice (A) pridržiavajte brúsny kotúč (6) pomocou han- dry a maticu (A) dotiahnite (obr. 8). Výmena brúsneho pásu (obr. 1/10 - 12)

• Uvoľnite päť skrutiek (12) a odoberte postranný ochranný kryt (13).

• Uvoľnite napínaciu skrutku pre horný pásový valček (11) o niekoľko otočení.

• Zatlačte vrchnú kladku pása nadol a vytiahnite brús- ny pás z ložísk.

• Umiestnite nový brúsny pás (9) do stredu dolných a horných ložísk a uvoľnite upnutie vrchnej kladky pása.

• Pevne dotiahnite napínaciu skrutku (11) a namo tujte postranný kryt.

• Pomocou nastavovacej skrutky vedenia pása (10) na bočnej strane môžete otočením nastaviť beh pása. Presné nastavenie behu pása sa urobí ruč- ným otočením brúsneho pása. Hlučnosť a vibrácie Hodnoty hlučnosti a vibrácií boli merané podľa európ- skej normy EN 62841. Hladina akustického tlaku L

• Používajte len prístroje v bezchybnom stave.

• Pravidelne vykonávajte údržbu a čistenie prístroja.

• Prispôsobte spôsob práce prístroju.

• Prístroj nepreťažujte.

• V prípade potreby nechajte prístroj skontrolovať.

• Prístroj vypnite, pokiaľ ho nepoužívate.

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete. Skôr než začnete na prístroji robiť akékoľvek nastavenia, vytiahnite zo siete elektric- ký kábel.

• Stroj sa musí umiestniť stabilne, t.j. priskrutkovať na pracovný stôl alebo podobne.

• Pred uvedením do prevádzky sa musia správne na- montovať všetky kryty a bezpečnostné prípravky.

• Brúsne kotúče musia voľne bežať. Montáž ochrany proti iskrám (obr. 1 - 3)

• Ochranu proti iskrám (2) zaveďte popod ochranný kryt (5). Priskrutkujte ochranu proti iskrám (2) pomo- cou nastavovacej skrutky (3) na ochranný kryt (5).

• Použite na to skrutku (3) s pružným krúžkom , pod- ložkou a maticou , ktoré sú upevnené na ochrane proti iskrám (2). Na montáž potrebujete skrutkovač a príslušný zatvorený kľúč, pomocou ktorého budete pridržiavať (obr. 2).

• Pomocou nastavovacej skrutky (2) nastavte ochra- nu proti iskrám (3) tak, aby bol odstup medzi kotú- čom určeným na brúsenie za sucha (6) a ochranou proti iskrám (2) pokiaľ možno čo najmenší a v žiad- nom prípade nie väčší ako 2 mm.(3)

Pred všetkými údržbovými a čistiacimi prácami vytiah- nite kábel zo siete. Čistenie

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečis- tôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

• Odporúčame, aby ste prístroj čistili priamo po kaž- dom použití.

• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístro- ja nedostala voda. Údržba Vo vnútri prístroja sa nenachádzajú žiadne ďalšie diely vyžadujúce údržbu. Servisné informácie Je potrebné dbať na to, že v prípade tohto výrobku pod- liehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: brusivo

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení. m Upozornenie! Odpojte stroj! Zariadenie musí byť počas transportu bezpodmieneč- ne zabezpečené proti pádu alebo prevráteniu. Zariadenie sa môže zdvíhať za ľavý a pravý kryt brús- neho kotúča/ brúsneho pása. Napájací kábel, ohybný lampový hriadeľ a pod. by sa nemali používať na pre- súvanie zariadenia.

m Pozor! Pred uvedením do prevádzky je nevyhnutné výro- bok úplne zmontovať! Vypínač zap/vyp (16)

• Pri zapnutí nastavte vypínač zap/vyp (16) do polohy 1.

• Pri vypnutí prepnite vypínač zap/vyp (16) do polohy 0. Po zapnutí prístroja vyčkajte, kým nedosiahne svoje maximálne otáčky. Až potom začnite s brúsením. Brúsenie

• Položte obrobok na podložku (8) a pod požadova- ným uhlom ho pomaly prisúvajte k brúsnemu kotúču (6), až kým sa ho nedotkne.

• Pre dosiahnutie optimálneho brúsneho výsled- ku pohybujte s obrobkom zľahka sem a tam. Okrem toho tak zabezpečíte rovnomerné opotrebo- vanie brú neho kotúča (6). Obrobok nechajte z času na čas vychladiť. Brúsenie pásom

• Držte obrobok počas brúsenia vždy dostatočne pev- ne.

• Nevyvíjajte žiaden nadmerný tlak.

• Obrobok by sa mal pri brúsení na brúsnom páse po- hybovať tam a späť, aby sa zabránilo jednostranné- mu opotrebovaniu brúsneho papiera.

• Dôležité! Kusy dreva by sa mali brúsiť vždy v smere kresby dreva, aby sa zabránilo triešteniu dreva. Používanie zarovnávača brúsnych kotúčov Zarovnávač brúsnych kotúčov je nástroj na zarovnáva- nie brúsnych kotúčov.

• Ľahko zatlačte oproti brúsnemu kotúču – bez vytvo- renia iskier. Zarovnávačom pohybujte po celej šírke kotúča. m Upozornenie! Vždy používajte bezpečnostné okuliare. Pozor! Ak by sa stalo, že sa počas práce zablokuje kotúč alebo brúsny pás, odoberte prosím váš obrobok preč a počkajte, kým prístroj znovu nedosiahne svoje najvyššie otáčky.www.scheppach.com

Druh pripojenia Y Ak je sieťový prívod tohto prístroja poškodený, musí ho výrobca alebo zákaznícky servis či podobne kva- likovaná osoba vymeniť, aby sa predišlo prípadným nebezpečenstvám.

12. Likvidácia a recyklácia

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky. Upozornenia k elektrickým a elektronickým zaria- deniam (ElektroG) Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierať, resp. likvidovať oddelene!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na kolies- kach znamená, že staré elektrické a elektronické za- riadenia sa nesmú likvidovať s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

11. Elektrické pripojenie

Nainštalovaný elektromotor je pripojený a pripra- vený na prevádzku. Pripojenie zodpovedá prísluš- ným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžo- vacie vedenie musia zodpovedať týmto predpisom. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Zalomené miesta v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prí- pojné vedenie.

• Škody na izolácii pri vytrhnutí zo zásuvky v stene.

• Trhliny pri zostarnutí izolácie. Takéto poškodené elektrické prípojné vedenia sa ne- smú používať a z dôvodu poškodenia izolácie sú ži- votunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo toto pripojené k elek- trickej sieti. Elektrické prípojné vedenia musia zodpovedať prísluš- ným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F. Vytlačenie označenia typu na prípojnom kábli je predpis. Motor na striedavý prúd

• Sieťové napätie musí predstavovať 230-240 V~.

• Predlžovacie vedenia do dĺžky 25 m musia vykazo- vať priemer 1,5 mm². Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár. V prípade otázok uveďte, prosím, nasledujúce údaje:

• údaje o motore z typového štítka. Dôležitá poznámka Klasikácia motora je S 1. To znamená, že pri preťa- žení sa automaticky vypne. Po vychladnutí (trvá rôzny čas) ho môžete znov.www.scheppach.com

13. Odstraňovanie porúch

Porucha Možná príčina Náprava Motor nenaštartuje a) Vypínač ON/OFF je poškodený. b) Kábel ON/OFF je poškodený. c) Relé ON/OFF je poškodené. d) Spálená poistka. e) Spálený motor. a-d) Pred ďalším použitím zariadenia vymeňte všetky poškodené časti. e) Obráťte sa na miestne servisné stre- disko. Každý pokus o vykonanie opravy môže byť nebezpečný, ak ho nevykoná- va skúsený odborník. Zariadenie je počas prevádzky pomalšie. Veľký tlak na obrobok. Znížte tlak na obrobok. Brúsny pás vyjde z remenic. Pás nie je vedený rovno. Opäť nastavte vedenie pása. Drevo sa počas brúsenia páli. a) Brúsny disk alebo pás sú pokryté mazom. b) Nadmerný tlak na obrobok. a) Vymeňte kotúč alebo pás. b) Znížte tlak na obrobok.

• ieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platiť odliš- né predpisy.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.www.scheppach.com

14. Vyhlásenie o zhode
