Вид продукт	Комбинирана стойка за точило и шлайфмашина
Марка	Scheppach
Модел	BGS700
Размери (Д x Ш x В)	400 x 305 x 355 mm
Тегло	10 kg
Номинално напрежение	230-240 V ~ 50 Hz
Консумирана мощност	250 W (S1) / 370 W (S2 30min)
Скорост на празен ход	2980 min⁻¹
Диаметър на шлифовъчния диск	150 mm
Дебелина на шлифовъчния диск	20 mm
Отвор на шлифовъчния диск	12,7 mm
Максимална периферна скорост (диск)	23,4 m/s
Шлифовъчна лента	686 x 50 mm
Скорост на лентата	15,6 m/s
Ниво на звуково налягане LpA	79 dB (K=3 dB)
Ниво на звукова мощност LWA	92 dB (K=3 dB)
Основни функции	Шлифоване, лентово шлайфане, заточване
Безопасно оборудване	Регулируем искроуловител, защитен капак, превключвател за включване/изключване, автоматично изключване при претоварване
Включени аксесоари	1 шлифовъчен диск, 1 шлифовъчна лента, 1 устройство за изправяне на диска
Консумативи	Абразиви (диск, лента) – не се покриват от гаранцията
Поддръжка	Редовно почистване с влажна кърпа и мек сапун; подмяна на диска и лентата
Монтаж	На работна маса (4 отвора за закрепване)
Гаранция	Законова, дефекти на материал или производство

Често задавани въпроси - BGS700 SCHEPPACH

Как да сменя шлифовъчния диск на Scheppach BGS700?

Изключете уреда от захранването. Отстранете 3-те винта на страничния капак (13) и го свалете. Разхлабете гайката (лява резба), като задържите противоположната гайка на макарата. Отстранете фланеца и износения диск. Поставете новия диск, върнете фланеца и затегнете гайката на ръка. Поставете отново страничния капак.

Как да настроя искроуловителя?

Разхлабете регулиращия винт (3) на искроуловителя (2). Настройте разстоянието между диска и искроуловителя на максимум 2 mm, след което затегнете винта. Проверявайте редовно това разстояние, тъй като дискът се износва.

Каква максимална мощност мога да използвам непрекъснато?

Моторът издържа 250 W при непрекъсната работа (S1). При краткотрайна работа (S2 30 min) можете да използвате 370 W. След 30 min натоварване оставете мотора да се охлади.

Мога ли да използвам тази машина за шлайфане на дърво?

Да, BGS700 е проектиран за шлифоване и шлайфане на метал, дърво и други материали. Винаги използвайте подходящата лента или диск и носете противо прахова маска при работа с дърво.

Как да почистя машината?

Винаги изключвайте преди почистване. Използвайте влажна кърпа с малко мек сапун. Не използвайте агресивни почистващи препарати. Не допускайте вода да проникне в мотора. Издухайте вентилационните отвори с компресиран въздух при ниско налягане.

Какво да направя, ако шлифовъчната лента се отклонява или излиза от ролките?

Спрете машината и я изключете. Разхлабете затягащия винт на горната ролка (11). Натиснете ролката надолу, позиционирайте лентата правилно в центъра на ролките, след което затегнете винта. Ако лентата все още се отклонява, регулирайте страничния регулиращ винт (10).

Какви аксесоари се доставят с BGS700?

Доставката включва: един шлифовъчен диск, една шлифовъчна лента, едно устройство за изправяне на диска и инструкция за употреба. Монтажът на работна маса изисква ваши собствени винтове (4 отвора за закрепване).

Каква е гаранцията на този уред?

Scheppach гарантира уреда за законовия срок от датата на получаване. Консумативите (абразиви) не се покриват. Дефектите трябва да бъдат съобщени в рамките на 8 дни. Ремонтите трябва да се извършват от оторизиран професионалист.

Как да транспортирам BGS700 безопасно?

Винаги изключвайте щепсела. Носете уреда за страничните му капаци, никога за кабела. Осигурете го, за да предотвратите преобръщане. Съхранявайте го на сухо, тъмно и защитено от замръзване място при температура между 5 и 30 °C.

Къде да намеря резервни части за BGS700?

Резервните части и аксесоари са налични в сервизния център на Scheppach. Сканирайте QR кода на заглавната страница на ръководството за достъп до информация. Използвайте изключително оригинални части.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BGS700 SCHEPPACH

Обяснение на символите върху уреда

	Предупреждение - За да сведете до минимум руска от нараняване, прочетете ръководството за експлоатация.
	Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.
	Носете предпазна маска за прах. При обработката на дървесината може да се стигне до образуване на вреден прах. Не трябва да се обработка съдържащ азбест материал!
	Носете защитни очила. Възникващите по време на работа искри или излитащите от уреда трески, стърготини и прахове могат да причинят загуба на зрението.
△ Внимание!	В настоящото ръководство за обслужване с този знак сме обозначили местата, които засягат Вашата безопасност.
△ Благоразумие!	Неспазването на това указание може да доведе от леки до средни наранявания.
△ Предупреждение!	Неспазването на това указание може да доведе до смърт, респ. тежки наранявания.
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. y_BOD 220
2. Описание на уреда (Фиг. 1 - 3) 220
3. Обем на доставката 220
4. Употреба по предназначение 221
5. Указания за безопасност.... 221
6. Технически данни 225
7. Преди пускане в експлоатация.... 225
8. Управление 226
9. Почистване и поддръжка 227
10. Съхранение и транспортиране.... 227
11. Електрическо свързване 227
12. Изхвърляне и рециклиране.... 228
13. Отстраняване на неизправности 229
14. Декларация за съответствие 280

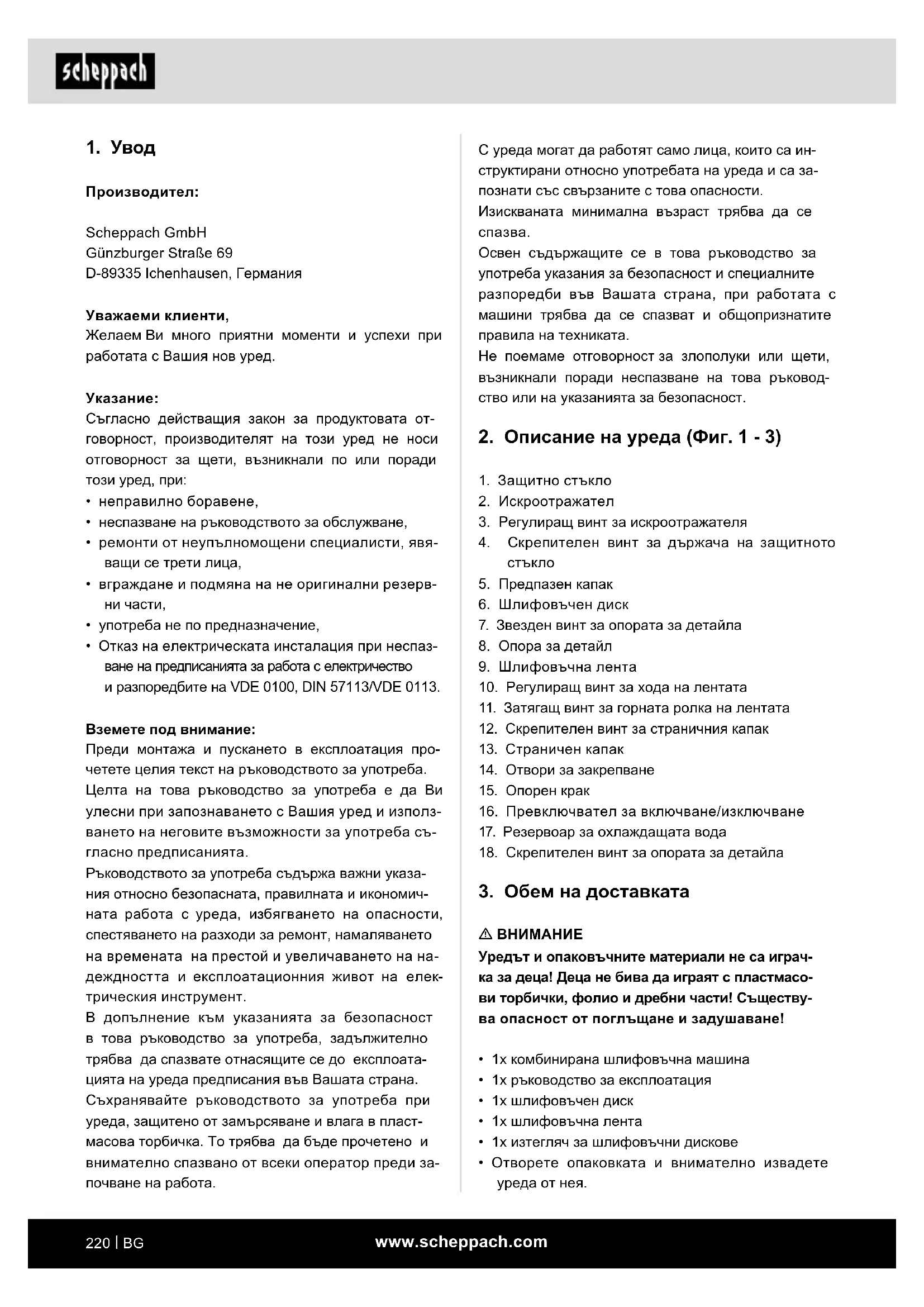

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
- неспазване на ръководството за обслужване,
- ремонти от неупълномощени специалисти, явяващи се трети лица,
• вграждане и подмяна на не оригинални резервни части,
- употреба не по предназначение,
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113.

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата-цията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности.

Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Защитно стъкло
2. Искроотражател
3. Регулиращ винт за искроотражателя
4. Скрепителен винт за държача на защитното стъкло
5. Предпазен капак
6. Шлифовъчен диск
7. Звезден винт за опората за детайла
8. Опора за детайл
9. Шлифовъчна лента
10. Регулиращ винт за хода на лентата
11. Затягащ винт за горната ролка на лентата
12. Скрепителен винт за страничния капак
13. Страничен капак
14. Отвори за закрепване
15. Опорен крак
16. Превключвател за включване/изключване
17. Резервоар за охлаждащата вода
18. Скрепителен винт за опората за детайла

3. Обем на доставката

⚠️ ВНИМАНИЕ

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

• 1x комбинирана шлифовъчна машина
• 1x ръководство за експлоатация
• 1x шлифовъчен диск
• 1x шлифовъчна лента
• 1x изтегляч за шлифовъчни дискове
- Отворете опаковката и внимателно извадете уреда от нея.

• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.
• По възможност запазете опаковката до изтичане на гаранционния срок.

4. Употреба по предназначение

Шлифовъчната машина е комбиниран уред за грубо и фино шлайфане на метали, всякакъв вид дървен материал и други материали с помощта на подходящ шлифовъчен диск, респ. подходяща шлифовъчна лента.

Трябва да се използват само подходящи за машината шлифовъчни ленти, респ. шлифовъчни дискове, които отговарят на спецификациите в това ръководство.

Машината може да се използва само съгласно нейното предназначение! Въпреки употребата по предназначение, някои остатъчни рискове не могат да бъдат напълно изключени. Поради кон-струкцията и устройството на машината, могат да възникнат следните моменти:

• Докосване на шлифовъчния диск в незащитена- та зона.
• Изхвърляне на части от повредени шлифовъчни дискове.
• Изхвърляне на детайли и части от детайли.
• Увреждане на слуха при неизползване на необходимата защита за слуха.
• Вредни за здравето емисии от дървесен прах при използване в затворени помещения.
• По функционални причини въртящите се части на уреда не могат да се покриват. Затова действайте внимателно и дръжте здраво обработвания детайл, за да предотвратите изплъзването му и контакта на ръцете ви с шлифовъчната лента.

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся-какъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

Общи указания за безопасност за електрически инструменти

⚠ ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и ин- струкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) и до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1. Безопасност на работното място
   a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.
   b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.
   с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

2. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти.

Непроменен щепсел и подходящи контакти намаляват риска от токов удар.

b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.

с) Пазете Вашите електрически инструменти от дъжд и влага. Проникването на вода в електрическия уред увеличава риска от токов удар.

d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.

f) Когато употребата на електрическия инструмент във влажна среда не може да бъде избегната, използвайте дефектнотокова защита. Използването на дефектнотокова защита намалява риска от токов удар.

1. Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и винаги предпазни очила. Носенето на лични предпазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, каска или антифони, според вида и употребата на електрическия инструмент, намалява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изключен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите.

Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електрозахранването включен електрически инструмент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

1. Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрическия инстру- мент. Използвайте подходящия за Вашата работа електрически инструмент. С подхо- дящия електрически инструмент работите по- добре и по-сигурно в диапазона на работните му характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или из- ключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишеното включване на инструмента.

d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият ин- струмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструмен- ти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и принадлежностите грижливо. Проверя- вайте дали движещите се части функцио- нират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електриче- ския инструмент. Повредените части след- ва да бъдат ремонтирани преди използва- нето на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрическия инструмент, принадлежностите и работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5. Сервиз

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.

⚠ ПРЕДУПРЕЖДЕНИЕ! По време на експлоата- ция този електрически инструмент създава елек- тромагнитно поле. При определени условия това поле може да наруши функционирането на актив- ни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицин- ски импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Указания за безопасност за настолните шлифо- въчни машини

a) Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инструменти, както и шлифовъчните дискове за отчупвания и пукнатини. Ако сте проверили работния инструмент и го използвате, дръжте намиращите се наблизо хора извън равнината на въртящия се работен инструмент и оставете уреда да работи в продължение на 1 минута с максимальна скорост. Повредените работни инструменти най-често се счупват за това време.
b) Допустимата скорост на работния инструмент трябва да е поне толкова висока, колкото посочената върху електрическия инструмент максимальна скорост. Принадлежности, които се въртят по-бързо от допустимото, могат да се раздробят и разлетят настрани.
с) Никога не шлайфайте върху страничните повърхности на шлифовъчния диск. Шлай-фането върху страничните повърхности може да напука шлифовъчните дискове и да ги раздалечи.

Специални указания за безопасност

1. По време на шлайфане, изчеткване и отрязване винаги носете защитни очила, предпазни ръкавици и защита на слуха.
2. Проверете дали оборотите, посочени върху диска, са равни или по-големи от номиналната скорост на шлифовъчната машина.
3. Уверете се, че размерите на диска отговарят на тези на шлифовъчната машина.

4. Шлайфащите дискове трябва да се съхраняват и използват внимателно в съответствие с инструкциите на производителя. Проверете диска преди да го използвате; не използвайте счупени, напукани или повредени по друг начин продукти.

5. Уверете се, че се използват само шлифовъчни дискове и четки с отпечатани върху тях обороти, които са поне толкова високи, колкото посочените на типовата табелка на електрическия инструмент.

6. Уверете се, че шлифовъчните инструменти са монтирани в съответствие с инструкциите на производителя.
7. Уверете се, че се използват междинни слоеве, ако те са предоставени заедно с материала за шлайфане и се изискват.
8. Уверете се, че материалът за шлайфане е правилно монтиран и закрепен преди употреба. Оставете инструмента да работи на празен ход в продължение на 5 минути в безопасно положение. Незабавно спрете, ако се появят значителни вибрации или ако бъдат открити други дефекти. Ако се появи това състояние, проверете машината, за да установите причината.
9. Никога не работете с електрическия инстру- мент без предоставения защитен капак.
10. Не използвайте отделна редуцираща втулка или адаптер, за да напаснете шлифовъчните дискове с голям отвор.
11. Уверете се, че искрите, които възникват по време на работа, не създават опасност, напр. че не удрят хора или не запалват запалимите вещества.
12. Винаги използвайте защитни очила и защита на слуха; ако е необходимо, използвайте и други лични предпазни средства като ръкавици, престилка и каска.
13. Обработваният детайл се нагорещява при шлифоване.

Внимание! Опасност от изгаряне!

Оставете обработвания детайл да се охлади. Материалът може да се нагорещи по време на шлай-фането; охлаждайте обработвания детайл междувременно, ако работите върху него за по-дълъг период от време.

1. Не използвайте охлаждащо средство или други подобни.
2. Преди пускането в експлоатация на шлифовъчната машина шлифовъчните тела трябва да се подложат на звуков тест (изправните шлифовъчни дискове звучат ясно при лек удар с пластмасов чук).

Това се отнася и за случаите, когато се мон- тират нови шлифовъчни дискове (транспортни повреди). Машината трябва да бъде подложе- на на пробно пускане без натоварване в про- дължение на най-малко 5 минути. В опасната зона не трябва да има хора.

1. Могат да се използват само шлифовъчни тела с информация за производителя, вида на свързване, размерите и допустимия брой обороти.
2. Шлифовъчните тела трябва да се съхраняват на сухо място при възможно най-постоянна температура.
3. За затягане на шлифовъчните дискове могат да се използват само доставените обтяжни фланци.
4. За затягане на шлифовъчните дискове могат да се използват само обтяжни фланци със същия размер и форма. Междинните слоеве между обтяжния фланец и шлифовъчния диск трябва да са изработени от еластични материали, например гума, мек картон и др.
5. Отворът за закрепване на шлифовъчните дискове не трябва да се пробива впоследствие.
6. Опорите за детайла и горните регулируеми защитни капаци трябва винаги да се поставят възможно най-близо до шлифовъчния диск (макс. разстояние 2 mm).
7. Шлифовъчните тела не трябва да се използват без защитно устройство. Следните разстояния не трябва да се превишават:

Опора за детайла/Шлифовъчен диск: макс. 2 mm

Защитен капак/Шлифовъчен диск: макс. 2 mm

1. Преди да започнете да използвате двойната шлифовъчна машина, трябва да монтирате предпазния държач, опората за детайла и предпазителя за личното пространство.
2. Изключете щепсела от електрическата мрежа, преди да смените шлифовъчния диск.
3. Максималната периферна скорост на диска за сухо шлифоване e: 23,17 m/s; m/s = (d x 3,14 x n) / (60 x 1000); d = диаметър на шлифовъчния диск в mm; n = обороти на двигателя в минута.
4. Макс. допустима температура на корпуса на двигателя: 80 °C

5. Преди да започнете работа, шлифовъчната машина трябва да бъде здраво закрепена към работната маса и т.н. чрез 4-те отвора за закрепване в основната плоча.

6. Искроотражателят трябва да се регулира периодично, за да се компенсира износването на диска, като разстоянието между него и диска трябва да бъде възможно най-малкото и в никакъв случай по-голямо от 2 mm.

7. Щом искроотражателят и опората за детайла вече не могат да се доближат на по-малко от 2 mm от шлифовъчния диск, шлифовъчният диск трябва да се смени най-късно.

Остатьчни рискове

Дори и когато използвате този електрически инструмент съгласно предписанията, винаги остават остатъчни рискове. В зависимост от конструкцията и изпълнението на този електрически инструмент, могат да възникнат следните опасности:

• Увреждане на белите дробове, ако не се носи подходяща прахозащитна маска.
• Увреждане на слуха, ако не се носи подходяща защита за слуха.
• Увреждания на здравето в резултат на вибрации длан-ръка, ако уредът се използва продължително време или не се направлява или поддържа правилно.

Съхранявайте добре тези указания за безопасност.

6. Технически данни

Конструктивни размери Д × Ш × В	400 x 305 x 355 mm
ø шлифовъчен диск 150 mm
Дебелина на шлифовъчния диск	20 mm
ø отвор на шлифовъчния диск 12,7 mm
Макс. периферна скорост	23,4m/s
Скорост на лентата	15,6 m/s
Шлифовъчна лента Д × Ш	686 x 50 mm
Тегло	10 kg
Двигател
Номинално напрежение	230-240 V~ / 50 Hz
Консумирана мощност	S1 250 W S2 30min 370 W
Обороти на празен ход n_0	2980 min ^-1

Продължителност на включване:

Продължителността на включване S2 30 мин. (кратковременен режим на работа) показва, че двигателят с номинална мощност (370 W) може да се натоварва продължително само за времето (30 мин.), посочено на типовата табелка. В противен случай двигателят ще се нагрее твърде много. По време на паузата двигателят се охлажда отново до началната си температура.

Шум и вибрации

Стойностите на шум и вибрации са определени съгласно EN 62841.

Ниво на звуково налягане L_pA	79 dB
Неопределеност K_pA	3 dB
Ниво на звукова мощност L_WA	92 dB
Неопределеност K_WA	3 dB

Ограничавайте образуването на шум и вибрациите до минимум!

• Използвайте само изправни уреди.
• Поддържайте и почиствайте редовно уреда.
• Съобразявайте начина си на работа спрямо уреда.
• Не претоварвайте уреда.
• При нужда възлагайте проверка на уреда.
• Изключвайте уреда, когато той не се използва.
• Носете ръкавици.

Преди свързването се уверете, че данните върху фирмената табелка съвпадат с данните на мрежата.

Винаги изтегляйте щепсела от контакта, преди да извършвате настройки по уреда.

• Машината трябва да се постави стабилно, т.е. да бъде завинтена върху работна маса или подобна.
• Преди пускане в експлоатация приспособлени- ята за безопасност трябва да бъдат правилно монтирани.
• Шлифовъчните дискове трябва да могат да се движат свободно.

- Насочете искроотражателя (2) под защитния капак (5). Затегнете искроотражателя (2) към защитния капак (5) с помощта на регулирация винт (3).

• За целта използвайте винта (3) с пружинната шайба, шайбата и гайката, които са прикрепени към искроотражателя (2). За монтажа, за да го задържите на контра, необходими са ви отвертка и подходящ глух гаечен ключ (Фиг. 2).
• Настройте искроотражателя (2) с помощта на регулиращия винт (3) така, че разстоянието между диска за сухо шлифоване (6) и искроотражателя (2) да бъде възможно най-малкото и в никакъв случай по-голямо от 2 mm. (Фиг. 3)
• Периодично регулирайте искроотражателя (2), за да компенсирате износването на диска.

- Завинтете опората за детайли (8) от „страната на лентата“ със звездообразните винтове (7), опората за детайли (8) от страната на шлифовъчния диск (5) се закрепва към шлифовъчната машина с 2 скрепителни винта (18).

• Настройте опорите за детайла (8) с помощта на звездообразните винтове (7) и скрепителите винтове (18) така, че разстоянието между диска за сухо шлифоване (6) / шлифовъчната лента (9) и опората за детайла (8) да бъде възможно най-малкото и никога по-голямо от 2 mm.
• Периодично регулирайте опорите за детайла (8), за да компенсирате износването на диска за сухо шлифоване (5).

Смяна на шлифовъчния диск (Фиг. 1/7 - 9)

Свалете 3-те винта на защитната странична част (12) на шлифовъчния диск и я свалете (Фиг. 7).

Разхлабете гайката (Фиг. 8/ А) (имайте предвид, че шлифовъчният диск е завит с лява резба), като държите гайката (Фиг. 9/ А) на противоположната ролка на шлифовъчната лента.

След това свалете фланеца (В). Сега можете да смените шлифовъчния диск (6). Монтажът се извършва с помощта на кърпа.

Поставете фланеца (В) върху вала и завийте гайката (А) на ръка (Фиг. 8).

За да затегнете гайката (A), задръжте шлифовъчния диск (6) с кърпа и затегнете гайката (A) (Фиг. 8).

Смяна на шлифовъчната лента (Фиг. 1/10 - 12)

- Разхлабете винтовете (12) и свалете страничния защитен капак (13).

• Разхлабете с няколко оборота затягация винт на горната ролка на лентата (11).
• Натиснете горната ролка надолу и издърпайте шлифовъчната лента от ролките.
• Поставете новата шлифовъчна лента (9) в центъра на долната и горната ролка и след това освободете горната ролка (11), за да я опънете.
• Сега затегнете затягация винт за горната ролка на лентата (11) и поставете страничния капак.
• Можете да регулирате хода на лентата със страничния регулиращ винт (10), като разхлабите регулиращия винт за хода на лентата (10). Найдобре е да завъртите шлифовъчната лента на ръка, за да регулирате точно хода на лентата.

8. Управление

⚠️ Внимание!

Превключвател за включване/изключване (16)

• За да включите уред, поставете превключвателя за включване/изключване (16) в позиция 1.
• За да изключите уред, поставете превключвателя за включване/изключване (16) в позиция 0.

След включване изчакайте докато уредът достигне максимальните си обороти. Едва след това започнете да шпайфате.

Шлайфане

• Поставете обработвания детайл върху опората за детайла (8) и бавно го доближете под желания ъгъл до шлифовъчния диск (6), докато го докосне.
• Преместете обработвания детайл леко на- пред-назад, за да постигнете оптимални резул- тати при шлайфането. По този начин се garanti- ра и равномерното износване на шлифовъчния диск (6). Междувременно оставете обработва- ния детайл да се охлади.

Лентово шлайфане

• По време на шлайфането винаги дръжте здраво обработвания детайл.
• Не упражнявайте голям натиск.
• По време на шлайфане детайлът трябва да се движи напред-назад върху шлифовъчната лента, за да се предотврати едностранното износване на шкурката!

- Важно! Парчетата дървен материал трябва винаги да се шпайфат в посока на текстурата на дървесината, за да се избегне отцепване на трески.

Изтегляч за шлифовъчни дискове

Изтеглячът за шлифовъчи дискове е инструмент за изравняване на шлифовъчния диск.

- Натиснете леко шлифовъчния диск – без да предизвиквате искри. Преместете изтегляча настрани по цялата ширина на шлифовъчния диск.

⚠️ Внимание! Винаги носете защитни очила!

Внимание! Ако дискът или шлифовъчната лента блокират по време на работа, извадете детайла и изчакайте уредът отново да достигне максимальните си обороти.

9. Почистване и поддръжка

Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

Почистване

- Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания. Избърсвайте уреда с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.

- Препоръчваме да почиствате уреда веднага след всяка употреба.

- Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда.

Внимавайте за това, да не може да попадне вода във вътрешността на уреда.

Поддръжка

Във вътрешността на уреда няма други части, изискващи поддръжка.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: шлифовъчен материал

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

10. Съхранение и транспортиране

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура за съхранение е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната опаковка.

⚠ Внимание! Издърпайте щепсела!

По време на транспортиране обезопасете уреда срещу преобръщане и падане.

При транспортиране уредът трябва да бъде пов- дигнат отдясно и отляво на капака. Мрежовият ка- бел, гъвкавото тяло на лампата и т.н. не трябва да се използват за транспортиране.

11. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващят проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H05VV-F.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Двигател на променлив ток

• Мрежовото напрежение трябва да е 230-240 V\~.
• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
• Данни от типовата табелка на уреда
- Данни от типовата табелка на двигателя

Важни указания

Електродвигателят е в изпълнение за режим на работа S 1.

При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново.

Вид на свързването Y

Ако проводникът за свързване към мрежата на този продукт се повреди, то той трябва да бъде сменен от производителя, от неговата сервисна служба или от подобно квалифицирано лице, за да се избегнат опасности.

12. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали са рециклируеми. Моля, изхвърлете опаковката по природось-образен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
• Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради).

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на про- изводители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

• Ако новият електрически уред с е доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.
• Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъциите от електрическо и електронно оборудване.

13. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Двигателят не стартира. а)	Дефектен превключвател за включване/изключване.	a-d) Преди повторното пускане в експлоатация на машината сменете всички дефектни части.
	b) Превключвателят за включване/изключване на захранващия проводнике повреден.
	c) Превключвателят за включване/изключване на релето е повреден.	e) Свържете се с местния сервизен център. Възлагайте ремонтите само на обучен персонал.
	d) Изгорял предпазител,
	e) Двигателят прегрява.
По време на работа машината става по-бавна.	Върху обработвания детайл се упражнява твърде голям натиск.	Прилагайте по-малък натиск върху обработвания детайл.
Шлифовъчната лента се освобождава от ролките.	Шлифовъчната лента се движи накриво.	Монтирайте отново шлифовъчната лента.
По дървото (обработвания детайл) има следи от прегаряне, причинени от шлайфането.	a) Шлифовъчният диск/шлифовъчната лента са омазнени.	a) Сменете шлифовъчния диск/шлифовъчната лента.
	b) Върху обработвания детайл се упражнява твърде голям натиск.	b) Прилагайте по-малък натиск върху обработвания детайл.

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
