Produkto tipas	Kombinuotas stalinis šlifuoklis ir juostinis šlifuotuvas
Prekės ženklas	Scheppach
Modelis	BGS700
Matmenys (ilgis x plotis x aukštis)	400 x 305 x 355 mm
Svoris	10 kg
Vardinė įtampa	230-240 V ~ 50 Hz
Sunaudojama galia	250 W (S1) / 370 W (S2 30min)
Tuščiosios eigos greitis	2980 min⁻¹
Šlifavimo disko skersmuo	150 mm
Šlifavimo disko storis	20 mm
Šlifavimo disko anga	12,7 mm
Maksimalus periferinis greitis (diskas)	23,4 m/s
Abrazyvinė juosta	686 x 50 mm
Juostos greitis	15,6 m/s
Garso slėgio lygis LpA	79 dB (K=3 dB)
Garso galios lygis LWA	92 dB (K=3 dB)
Pagrindinės funkcijos	Šlifavimas, juostinis šlifavimas, galandimas
Saugos įranga	Reguliuojamas kibirkščių skydelis, apsauginis gaubtas, įjungimo/išjungimo jungiklis, automatinis sustabdymas perkrovos atveju
Pridedami priedai	1 šlifavimo diskas, 1 šlifavimo juosta, 1 disko tiesintuvas
Susidėvinčios dalys	Abrazyvai (diskas, juosta) – neapima garantija
Priežiūra	Reguliarus valymas drėgna šluoste ir švelniu muilu; disko ir juostos keitimas
Montavimas	Ant stalo (4 tvirtinimo angos)
Garantija	Teisinė, medžiagos ar gamybos defektai

Dažnai užduodami klausimai - BGS700 SCHEPPACH

Kaip pakeisti Scheppach BGS700 šlifavimo diską?

Atjunkite prietaisą. Nuimkite 3 šoninio dangtelio varžtus (13) ir nuimkite jį. Atlaisvinkite veržlę (kairysis sriegis), laikydami priešingą skriemulio veržlę. Nuimkite flanšą ir susidėvėjusį diską. Uždėkite naują diską, uždėkite flanšą ir ranka priveržkite veržlę. Vėl uždėkite šoninį dangtelį.

Kaip sureguliuoti kibirkščių skydelį?

Atlaisvinkite kibirkščių skydelio (2) reguliavimo varžtą (3). Nustatykite tarpą tarp disko ir kibirkščių skydelio ne didesnį kaip 2 mm, tada vėl priveržkite varžtą. Reguliariai tikrinkite šį tarpą, nes diskas susidėvi.

Kokią maksimalią galią galiu naudoti nuolat?

Variklis atlaiko 250 W nuolatinio darbo režime (S1). Trumpalaikio darbo režime (S2 30 min) galite naudoti 370 W. Po 30 min apkrovos leiskite varikliui atvėsti.

Ar galiu naudoti šią mašiną medienos šlifavimui?

Taip, BGS700 skirtas metalo, medienos ir kitų medžiagų šlifavimui ir poliravimui. Visada naudokite tinkamą juostą ar diską ir dirbdami su mediena dėvėkite dulkių kaukę.

Kaip valyti mašiną?

Prieš valydami visada atjunkite. Naudokite drėgną šluostę su šiek tiek švelnaus muilo. Nenaudokite agresyvių valiklių. Neleiskite vandeniui patekti į variklį. Išpūskite ventiliacijos angas žemo slėgio suslėgtu oru.

Ką daryti, jei abrazyvinė juosta nukrypsta arba išeina iš ritinėlių?

Išjunkite mašiną ir atjunkite ją. Atlaisvinkite viršutinio ritinėlio (11) fiksavimo varžtą. Pastumkite ritinėlį žemyn, teisingai centruokite juostą ant ritinėlių, tada vėl priveržkite varžtą. Jei juosta vis dar nukrypsta, sureguliuokite šoninį reguliavimo varžtą (10).

Kokie priedai pridedami su BGS700?

Pristatymas apima: vieną šlifavimo diską, vieną šlifavimo juostą, vieną disko tiesintuvą ir naudojimo instrukciją. Montavimui ant stalo reikia jūsų pačių varžtų (4 tvirtinimo angos).

Kokia šio prietaiso garantija?

Scheppach garantuoja prietaisą įstatymų nustatytą laikotarpį nuo gavimo dienos. Susidėvinčios dalys (abrazyvai) neapima. Defektai turi būti pranešti per 8 dienas. Remontą turi atlikti įgaliotas specialistas.

Kaip saugiai transportuoti BGS700?

Visada atjunkite kištuką. Neškite prietaisą už šoninių dangtelių, niekada už laido. Užtikrinkite, kad jis neapvirstų. Laikykite sausoje, tamsioje ir nuo šalčio apsaugotoje vietoje, nuo 5 iki 30 °C.

Kur rasti atsargines dalis BGS700?

Atsarginės dalys ir priedai yra prieinami Scheppach techninės priežiūros centre. Nuskaitykite QR kodą vadovo tituliniame puslapyje, kad gautumėte informaciją. Naudokite tik originalias dalis.

NAUDOJIMO INSTRUKCIJA BGS700 SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Įspėjimas - kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją.
	Naudokite klausos apsaugą. ėl triukšmo galima prarasti klausą.
	Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidaryti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto!
	Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasišalinančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo.
⚠️ Dėmesio!	Šiuose naudojimo nurodymuose su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu.
⚠️ Atsargiai!	Nesilaikant šio nurodymo, kyla pavojus patirti nuo lengvų iki vidutinio sunkumo sužalojimų.
⚠️ Įspėjimas!	Nesilaikant šio nurodymo, kyla pavojus gyvybei arba pavojus sunkiai susižaloti.
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. lžanga 159
2. Irenginio aprašymas (1 - 3 pav.) 159
3. Komplektacija 159
4. Naudojimas pagal paskirtį 160
5. Saugos nurodymai....160
6. Techniniai duomenys 163
7. Prieš pradedant eksploatuoti.... 164
8. Valdymas 164
9. Valymas ir techninė priežiūra 165
10. Laikymas.... 165
11. Elektros prijungimas 165
12. Utilizavimas ir pakartotinis atgavimas 166
13. Sutrikimų šalinimas.... 167
14. Atitikties deklaracija....279

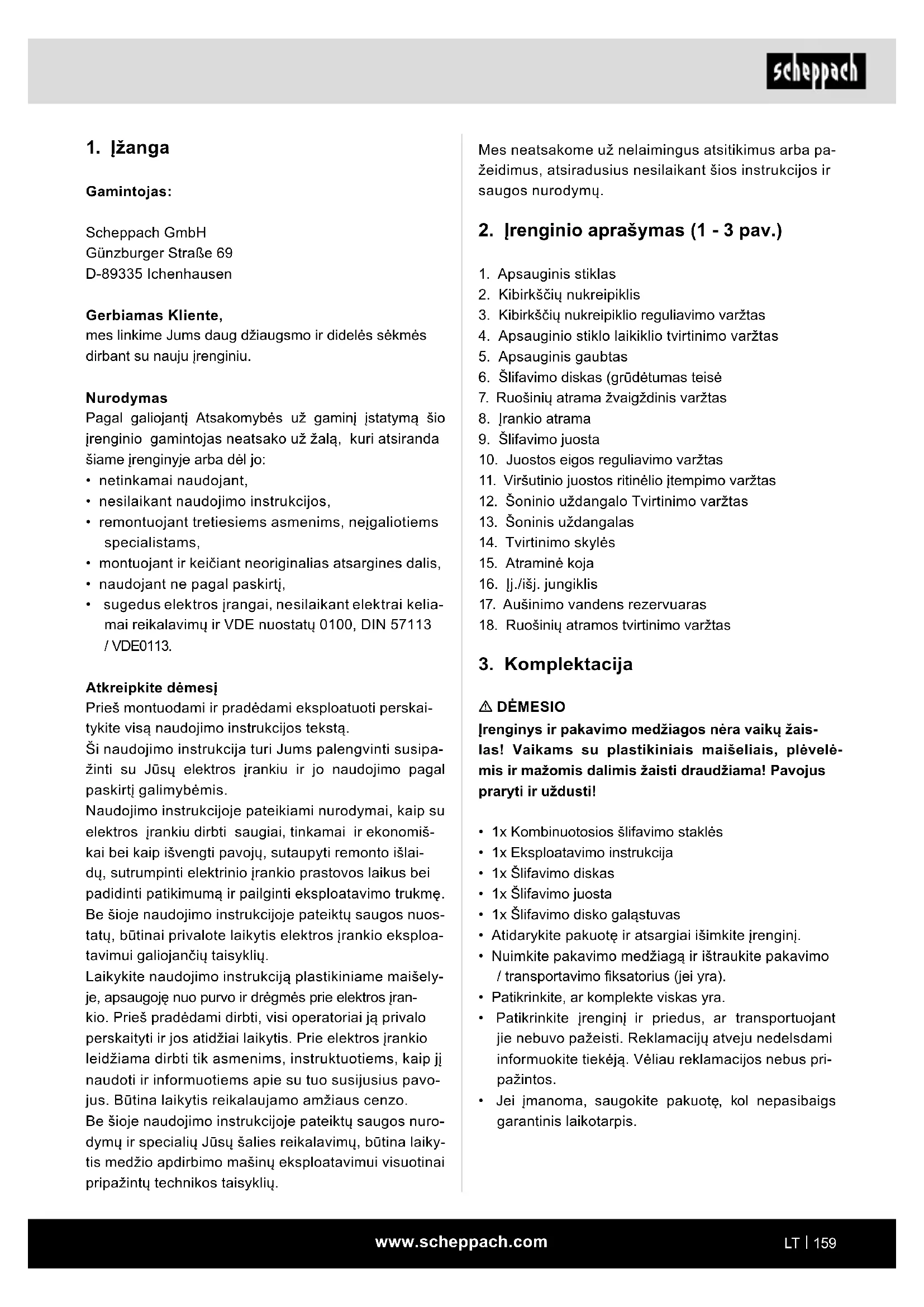

1. lžanga

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nurodymas

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1 - 3 pav.)

1. Apsauginis stiklas
2. Kibirkščių nukreipiklis
3. Kibirkščių nukreipiklio reguliavimo varžtas
4. Apsauginio stiklo laikiklio tvirtinimo varžtas
5. Apsauginis gaubtas
6. Šlifavimo diskas (grūdėtumas teisė
7. Ruošinių atrama žvaigždinis varžtas
8. Irankio atrama
9. Šlifavimo juosta
10. Juostos eigos reguliavimo varžtas
11. Viršutinio juostos ritinėlio įtempimo varžtas
12. Šoninio uždangalo Tvirtinimo varžtas
13. Šoninis uždangalas
14. Tvirtinimo skylés
15. Atraminė koja
16. Jj./išj. jungiklis
17. Aušinimo vandens rezervuaras
18. Ruošinių atramos tvirtinimo varžtas

3. Komplektacija

⚠ DÉMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

• 1x Kombinuotosios šlifavimo staklės
• 1x Eksploatavimo instrukcija
• 1x Šlifavimo diskas
- 1x Šlifavimo juosta
• 1x Šlifavimo disko galąstuvas
- Atidarykite pakuotę ir atsargiai išimkite jrenginį.
- Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
- Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamaciju atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
- Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

4. Naudojimas pagal paskirtj

Šlifuoklis – tai kombinuotasis prietaisas, skirtas meta-lams, visų rūšių medienai ir kitoms medžiagoms apy-tiksliai ir tiksliai šlifuoti, naudojant atitinkamą šlifavimo diską arba šlifavimo juostą.

Leidžiama naudoti tik mašinai tinkamas šlifavimo juostas arba šlifavimo diskus, kurie atitinka šioje instrukcijoje nurodytas charakteristikas.

Irenginj leidžiama eksploatuoti tik pagal paskirtj! Nors ir naudojant pagal paskirtj, galimi tam tikri liekamosios rizikos veiksniai. Dėl mašinos konstrukcijos ir struktūros galimi tolesni punktai:

• šlifavimo disko palietimas neuždengtoje srityje;
  • dalių išsviedimas iš pažeistų šlifavimo diskų;
• Ruošinių ir ruošinių dalių išsviedimas.
• Klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos.
• Sveikatai kenksminga medžio dulkių emisija naudojant uždarose patalpose.
• Dėl funkcinių priežasčių besisukančių įrenginio da-lių uždengti negalima. Todėl būkite apdairūs ir tvirtai laikykite ruošinį, kad jis nenuslystų ir Jūsų rankos neprisiliestų prie šlifavimo juostos.

Stakles leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj.

Už su tuo susijusią žalą arba patirtus bet kokius sužalo-jimus atsako naudotojas / operatorius, o ne gamintojas. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

⚠️ ISPĖJIMAS!

Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali jvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nu- kreipus dėmesį, elektrinis įrankis gali tapti neval- domas.

2. Elektros jrangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemo-difikuokite. Nenaudokite adapterinių kištukų kartu su įžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištuki-niams lizdams, mažėja elektros šoko pavojus.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c) Saugokite savo elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrenginį vandens, didėja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamujų laidų kyla didesnis elektros smūgio pavojus.
e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majj laidą, sumažėja elektros smūgio rizika.
f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nuotėkio srovės jungiklj, mažėja elektros smūgio pavojus.

3. Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau-dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso-mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galio-jančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4. Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio jrankio. Savo darbui naudokite tam skirtą elektrinį jrankį. Su tinkamu elektriniu jrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su-taisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų at-sitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrinį įrankį, priedus, įstatomą įrankį ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5. Servisas

a) Elektrinio prietaiso remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

⚠ DÈMESIO!

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant mašiną, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Saugos nurodymai dėl stalinių šlifavimo staklių

a) Nenaudokite pažeistų įstatomų įrankių. Prieš naudodami kaskart patikrinkite įstatomus įrankius, pvz., šlifavimo diskus, ar nėra atplaišų ir įtrūkimų. Jei įstatomą įrankį patikrinote ir įstatėte, Jūs ir šalia esantys asmenys turi būti už besisukančio įstatomo įrankio plokštumos ribų. Leiskite įrenginiui 1 min. veikti didžiausiuoju sūkių skaičiumi. Pažeisti elektriniai įrankiai dažniausiai lūžta šiuo bandomuoju laikotarpiu.

b) Leistinas įstatomo įrankio sūkių skaičius turi atitikti ant elektrinio įrankio nurodytą didžiausiajį sūkių skaičių. Priedai, kurie sukasi greičiau nei leidžiama, gali lūžti ir skrieti aplinkui.

c) Niekada nešlifuokite šlifavimo disko šoninių paviršių. Šlifuojant šoninius paviršius, šlifavimo diskas gali sprogti ir jo dalys gali pasklisti j šonus.

Specialüs saugos nurodymai

1. Šlifuodami, pašiaušdami ir pjaudami, visada užsidėkite apsauginius akinius, užsimaukite apsaugines pirštines ir naudokite klausos apsaugą.

2. Patikrinkite, kad ant disko nurodytas sūkių skaičius būtų toks pats arba didesnis už vardinį šlifuoklio sūkių skaičių.

3. Isitikinkite, kad disko matmenys tinka šlifuokliui.

4. Šlifavimo diskus reikia laikyti ir naudoti atidžiai laikantis gamintojo nurodymų. Prieš naudodami diską patikrinkite; nenaudokite aplūžusių, įtrūkusių arba kitaip pažeistų gaminių.

5. Atkreipkite dėmesį į tai, naudokite tik šlifavimo diskus ir šepečius, kurių įspaustas sūkių skaičius atitinka bent jau nurodytąjį elektrinių įrankių specifikacijų lentelėje.

6. Isitikinkite, kad šlifavimo įrankiai sumontuoti pagal gamintojo nurodymus.

7. Pasirūpinkite, kad būtų naudojamos tarpinės padėtys, jei jos numatytos ir reikalaujamos šlifavimo priemonei.

8. Pasirūpinkite, kad prieš naudojant šlifavimo priemonė būtų tinkamai sumontuota ir pritvirtinta. Palikite įrankį tuščiaja eiga veikti 5 minutes saugioje padėtyje. Iš karto sustabdykite, jei atsiras didesnė vibracija arba nustatysite kitų trūkumu. Atsiradus šiai būsenai, patikrinkite mašiną, kad nustatytumėte priežastį.

9. Niekada neeksploatuokite elektrinio jrankio be komplektacijoje esančio apsauginio gaubto.

10. Nenaudokite tarpinės įvorės arba adapterio, kad tiktų šlifavimo diskai su didele skyle.

11. Pasirūpinkite, kad naudojant susidarančios kibirkštys nekeltų pavjoaus, pvz., nepataikytų i asmenis arba neuždegtų degių medžiagų.

12. Visada naudokite apsauginius akinius ir klausos apsaugą; taip pat naudokite kitas asmenines apsaugines priemones, pvz., pirštines, prijuostę ir šalmą, jei reikia.

13. Šlifuojant ruošinys jkaista.

Dèmesio! Pavojus nudegti!

Palaukite, kol ruošinys atvės. Šlifuojant medžiaga gali lydytis. Jei apdirbate ilgesnį laiką, leiskite retkarčiais ruošiniui atvėsti.

1. Nenaudokite jokių aušinimo priemonių arba pan.

2. Prieš pradėdami eksploatuoti šlifavimo stakles, patikrinkite abrazyvinius diskus pastuksendami (nepriekaištingi abrazyviniai diskai šiek tiek pastuksenus (plastikiniu plaktuku), aiškiai skamba). Tai taip pat galioja, kai įtvirtinami nauji abrazyviniai diskai (transportavimo žala). Bent 5 minutes išbandykite mašiną be apkrovos. Tuo metu pasišalinkite iš pavojaus zonos.

3. Leidžiama naudoti tik abrazyvinius diskus, ant kurių nurodytas gamintojas, tvirtinimo būdas, matmenys ir leistinas sūkių skaičius.

4. Abrazyvus reikia laikyti sausoje vietoje kuo vienodesnéje temperatūroje.

5. Abrazyvams tvirtinti leidžiama naudoti tik komplektacijoje esančias tvirtinimo junges.

6. Abrazyvams tvirtinti leidžiama naudoti tik vienodo dydžio ir vienodos formos tvirtinimo junges. Tarpiniai sluoksniai tarp tvirtinimo jungės ir abrazyvo turi būti iš elastinių medžiagų, pvz., gumos, minkšto kartono ir t. t.

7. Abrazyvinių diskų tvirtinimo kiaurymės negalima pragręžti papildomai.

8. Ruošinių atramas ir viršutinius reguliuojamus apsauginius uždangalus visada reikia pritraukti kuo arčiau abrazyvinio disko (maks. atstumas 2 mm).

9. Abrazyvinių diskų negalima eksploatuoti be apsauginio įtaiso. Tuo metu negalima viršyti tokių atstumu:
   Ruošinių atrama / šlifavimo diskas: maks. 2 mm Apsauginis uždangalas / šlifavimo diskas: maks. 2 mm

10. Prieš naudojant dvigubą šlifuoklj, reikia sumon-tuoti apsauginį laikiklj, ruošinio atramą ir veido apsaugą.
11. Keisdami šlifavimo diską, iš pradžių ištraukite tinklo kištuką.
12. Maks. sauso šlifavimo disko apskritiminis greitis yra: 23,17 m/s m/s = (d x 3,14 x n) / (60 x 1000) d = šlifavimo disko skersmuo mm, n = variklio sūkių skaičius per minutę.
13. Maks. leidžiama variklio korpuso temperatūra: 80°C
14. Prieš pradedant darbus, šlifavimo mašiną per 4 tvirtinimo skyles pagrindo plokštėje reikia tvirtai prisukti prie darbastalio.
15. Periodiškai nustatykite kibirkščių nukreipimo įtaisą, kad būtų subalansuotas disko susidėvėjimas. Tuo tarpu atstumas tarp kibirkščių nukreipimo įtaiso ir disko turi būti kuo mažesnis ir jokiu būdu neviršyti 2 mm.
16. Kai tik kibirkščių nukreipimo įtaiso ir ruošinių atra- mos nebebus galima priartinti prie šlifavimo disko daugiau nei iki 2 mm, šlifavimo diską teks pakeisti.

Liekamosios rizikos

Net ir tuo atveju, jei šis elektrinis įrankis valdomas pagal reikalavimus, visada lieka liekamujų rizikų.

Dėl šio elektrinio įrankio konstrukcijos ir modelio galimi tokie pavojai:

• Plaučių pažeidimas, jei nebus naudojamas tinkamas respiratorius.
• Nenaudojant tinkamos klausos apsaugos, klausos sutrikdymas.
• Sveikatos sutrikdymas dėl rankas veikiančios vibracijos, jei prietaisas bus naudojamas ilgesnį laiką arba nebus tinkamai kreipiamas ir techniškai prižiū-rimas.

Padėkite šias saugos nuorodas i saugią vietą.

6. Techniniai duomenys

Konstrukciniai matmenys, ilgis x plotis x aukštis	400 x 305 x 355 mm
Maks. disko ø	150 mm
Šlifavimo disko storis 20 mm
ø Maks. disko kiaurymės 12,7 mm
Maks. apskritiminis greitis 23,4 m/s
Juostos greitis 15,6 m/s
Šlifavimo juosta L x W 686 x 50 mm
Svoris 10 kg
Pavara
Vardinė įtampa	230-240 V~ / 50 Hz
Variklio galia	S1 250 W S2 30min 370 W
Tuščiosios eigos sūkių skaičius n0	2980 min ^-1

ljungimo trukmè:

Jjungimo trukmė S2 30 min. (trumpalaikės apkrovos režimas) rodo, kad variklį su vardine galia (370 W) nuolat galima apkrauti tik duomenų lentelėje nurodytą laiką (30 min.). Priešingu atveju jis neleistinai įkaistų. Pertraukos metu variklis vėl atvėsta iki savo pradinės temperatūros.

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 62841.

Garso slėgio lygis L_pA	79 dB
Neapibrėžtis K_pA	3 dB
Garso galios L_WA	92 dB
Neapibrėžtis K_WA	3 dB

Pasistenkite, kad vibracija būtų kuo mažesnė.

• Naudokite tik nepriekaištingus jrenginius.
- Jrenginj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą jrenginiui.
- Neperkraukite jrenginio.
- Prireikus paveskite jrenginj patikrinti.
• Kai jrenginys nenaudojamas, ji išjunkite.
- Mūvėkite pirštines.

7. Prieš pradedant eksploatuoti

Prieš prijungdami jsitikinkite, kad duomenys specifikaciju lentelėje sutampa su tinklo duomenimis.

Prieš atlikdami prietaiso nustatymus, visada iš-traukite tinklo kištuką.

• Mašiną reikia pastatyti stabiliai, t. y. prisukti prie darbastalio arba pan.
• Prieš pradedant eksploatuoti reikia tinkamai sumon tuoti visus dangčius ir saugos įtaisus.
• Šlifavimo diskai turi galėti laisvai judėti.

Kibirkščių nukreipiklio montavimas (1 - 3 pav.)

• Pakiškite kibirkščių nukreipiklj (2) po apsauginiu gaubtu (5). Prisukite kibirkščių nukreipiklj (2) reguliavimo varžtu (3) prie apsauginio gaubto (5).
• Tam naudokite varžta (3) su spyruokliniu žiedu, po-veržle ir veržle, kurie pritvirtinti prie kibirkščių nukreipiklio (2). Norint sumontuoti, reikia atsuktuvo ir atitinkamo žiedinio rakto, kuriuo laikytumėte (2 pav.).
• Nustatykite kibirkščių nukreipiklj (2) reguliavimo varžtu (3), kad atstumas tarp sauso šlifavimo disko (6) ir kibirkščių nukreipiklio (2) būtų kuo mažesnis ir jokiu būdu nebūtų didesnis nei 2 mm. (3 pav.)
• Nustatykite kibirkščių nukreipiklj (2) periodiškai taip, kad būtų išlygintas disko susidėvėjimas.

Ruošinių atramų montavimas (1/, 4 - 6 pav.)

- Prisukite ruošinių atramą (8) „juostos pusėje“ žvaigždiniais varžtais (7). Ruošinio atrama (8) šlifavimo disko (5) pusėje 2 tvirtinimo varžtais (18) pri-tvirtinama prie šlifuoklio.

Ruošinių atramų nustatymas (6 pav.)

• Nustatykite ruošinių atramas (8) žvaigždiniais varžtais (7) ir tvirtinimo varžtais (18), kad atstumas tarp sauso šlifavimo disko (6) / šlifavimo juostos (9) ir ruošinių atramos (8) būtų kuo mažesnis ir jokiu būdu nebūtų didesnis nei 2 mm.
• Nustatykite ruošinių atramas (8) periodiškai taip, kad būtų išlygintas sauso šlifavimo disko (5) susidėvėjimas.

Šlifavimo disko keitimas (1/7 - 9 pav.)

Išsukite šlifavimo disko apsauginės šoninės dalies (12) 3 varžtus ir ją nuimkite (7 pav.).

Atlaisvinkite veržlę (8 pav./A) (dėmesio: šlifavimo diskas prisuktas kairiniu sriegiu), laikydami priešais esančio šlifavimo juostos atraminio ritinėlio veržlę (9 pav./A).

Po to nuimkite junge (B). Dabar pakeiskite šlifavimo diską (6). Montuojama naudojant šluostę.

Uždékite jungę (B) ant veleno ir ranka tvirtai prisukite veržlę (A) (8 pav.).

Norédami priveržti veržlę (A), tvirtai laikykite šlifavimo diską (6) šluoste ir priveržkite veržlę (A) (8 pav.).

Šlifavimo juostos keitimas (1/10 - 12 pav.)

• Atsukite varžtus (12) ir nuimkite šoninį apsauginį uždangalą (13).
• Kelis pasukimus atlaisvinkite viršutinio juostos riti-nėlio (11) įtempimo varžta.
• Paspauskite viršutinį juostos ritinėlj žemyn ir nutraukite šlifavimo juostą nuo atraminių ritinėlių.
• Uždėkite naują šlifavimo juostą (9) viduryje ant apatinio ir viršutinio atraminių ritinėlių ir tada atleiskite viršutinį atraminį ritinėljį (11), kad įtemptų.
• Dabar priveržkite viršutinio juostos ritinėlio (11) įtempimo varžtą ir sumontuokite šoninį uždangalą.
• Šoniniu juostos eigos reguliavimo varžtu (10) juostos eigą galite nustatyti, atlaisvindami juostos eigos reguliavimo varžtą (10). Geriausiai tam pasukite šlifavimo juostą ranka, kad galėtumėte tiksliai nustatyti juostos eigą.

8. Valdymas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

ljungimas / išjungimas (16)

• Norėdami jjungti, jjungimo / išjungimo jungiklj (16) nustatykite i padėtį 1.
• Norėdami išjungti, jungimo / išjungimo jungiklj (16) nustatykite į padėtį 0.

Pradėkite šlifuoti tik tada, kai prietaisas pasieks savo maksimalų sūkių skaičių.

Šlifavimas

• Uždėkite ruošinį ant ruošinio atramos (8) ir lėtai kreip-kite norimu kampu prie šlifavimo disko (6), kol jį palies.
• Šiek tiek pajudinkite ruošinį i vieną ir į kitą pusę, kad šlifavimo rezultatai būtų optimalūs. Be to, šlifavimo diskas (6) taip nusidėvės tolygiai. Retkarčiais leiskite ruošiniui atvėsti.

Šlifavimas juosta

• Šlifuodami ruošinj visada tvirtai laikykite.
  • Jo stipriai nespauskite.

• Šlifuojant ant šlifavimo juostos, ruošinj reikia judinti j vieną ir j kitą puses, norint išvengti, kad šlifavimo popierius nudiltų vienoje pusėje!

• Svarbu! Medžio gabalus visada šlifuokite rievétumo kryptimi, kad jie neskilinėtu.

Šlifavimo disko galąstuvas

Šlifavimo disko galąstuvas yra įrankis, skirtas šlifavimo diskui išlyginti.

- Nestipriai spauskite šlifavimo diską, kad nesusidarytu kibirkščiu. Galąstuvą šonuose judinkite per visą šlifavimo disko plotį.

⚠️ Dèmesio! Visada užsidėkite apsauginius akinius

Dèmesio! Jei dirbant diskas užsiblokuotų, pašalinkite ruošinį ir palaukite, kol įrenginys vėl pasieks savo didžiausiajį sūkių skaičių.

9. Valymas ir techninė priežiūra

Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką!

Valymas

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų švarūs ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.
• Išvalykite jrenginj iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

Patekus i elektrinj i renginj vandens, didėja elektros smūgio pavojus.

Techniné priežiūra

Jrenginio viduje nėra jokių kitų dalių, kurias reikia techniškai prižiūrėti.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys: šlifavimo terpė

* j komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esanti QR kodą.

10. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, ap-

saugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinį įrankį originalioje pakuotėje.

⚠️ Dèmesio! Ištraukite tinklo kištuką!

Transportuodami užfiksuokite prietaisą, kad jis nenuvirstų ir nenukristų.

Norint transportuoti, prietaisą reikėtų kelti dešinėje ir kairėje pusėje už uždangalo. Norint transportuoti, ne-reikėtų naudoti tinklo kabelio, lankstaus lemputės koto ir t. t.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dèmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymétus H05VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo jtampa turi būti 230-240 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
- duomenis iš įrenginio specifikacijų lentelės;
- duomenis iš variklio specifikaciju lentelės.

Svarbüs nurodymai

Elektros variklis skirtas darbo režimui S 1.

Esant variklio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklj galima jungti vėl.

Prijungimo būdas Y

Jei šio jrenginio prijungimo prie tinklo laidas pažeistas, jj privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.

12. Utilizavimas ir pakartotinis atgavi-mas

Pakavimo nuorodos

Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplinką

Nuorodos del Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

- Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

13. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Nepasileidžia variklis.	a) Sugedęs jj./išj. jungiklis.b) Sugedęs laido jj./išj. jungiklis.c) Sugedęs relės jj./išj. jungiklis.d) Perdegė saugiklis.e) Perkaito variklis.	a-d) Prieš atnaujindami mašinos eksploatavimą, pakeiskite visas suge- dusias dalise) Susisiekite su savo vietiniu tech- ninės priežiūros centru. Paveskite remonto darbus atlikti tik mokytam personalui.
Veikianti mašina tampa lėtesnė.	Ruošinys per stipriai spaudžiamas.	Mažiau spauskite ruošinį.
Šlifavimo juosta atsilaisvina nuo juostos ritinėlių.	Šlifavimo juosta juda kreivai.	Sumontuokite šlifavimo juostą iš naujo.
Medienoje (ruošinyje) dėl šlifavi- mo yra apdegusių vietų.	a) Šlifavimo diskas / šlifavimo juos- ta yra per riebaluotas (-a).b) Ruošinys per stipriai spaudžia- mas.	a) Pakeiskite šlifavimo diską / šlifavimo juostą.b) Mažiau spauskite ruošinį.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
