BGS700 - Trituratore SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice da banco e levigatrice a nastro combinata
Marca	Scheppach
Modello	BGS700
Dimensioni (L x P x A)	400 x 305 x 355 mm
Peso	10 kg
Tensione nominale	230-240 V ~ 50 Hz
Potenza assorbita	250 W (S1) / 370 W (S2 30 min)
Velocità a vuoto	2980 min⁻¹
Diametro della mola	150 mm
Spessore della mola	20 mm
Foro della mola	12,7 mm
Velocità periferica max (mola)	23,4 m/s
Nastro abrasivo	686 x 50 mm
Velocità del nastro	15,6 m/s
Livello di pressione acustica LpA	79 dB (K=3 dB)
Livello di potenza acustica LWA	92 dB (K=3 dB)
Funzioni principali	Rettifica, levigatura a nastro, affilatura
Dotazione di sicurezza	Parascintille regolabile, coperchio di protezione, interruttore on/off, arresto automatico per sovraccarico
Accessori in dotazione	1 mola abrasiva, 1 nastro abrasivo, 1 ravvivatore mola
Parti di usura	Abrasivi (mola, nastro) – non coperti da garanzia
Manutenzione	Pulizia regolare con panno umido e sapone neutro; sostituzione della mola e del nastro
Montaggio	Su banco da lavoro (4 fori di fissaggio)
Garanzia	Legale, difetti di materiale o di lavorazione

Domande frequenti - BGS700 SCHEPPACH

Come cambiare la mola del Scheppach BGS700?

Scollegare l'apparelio. Rimuovere le 3 viti del coperchio laterale (13) e toglierlo. Allentare il dado (filettatura sinistra) tenendo il dado opposto della puleggia. Rimuovere la flangia e la mola usurata. Posizionare la nuova mola, rimettere la flangia e serrare il dado a mano. Riposizionare il coperchio laterale.

Come regolare il parascintille?

Allentare la vite di regolazione (3) del parascintille (2). Regolare la distanza tra la mola e il parascintille a massimo 2 mm, poi serrare la vite. Controllare regolarmente questa distanza perché la mola si usura.

Quale potenza massima posso utilizzare in continuo?

Il motore supporta 250 W in servizio continuo (S1). In servizio di breve durata (S2 30 min), è possibile utilizzare 370 W. Dopo 30 min di carico, lasciare raffreddare il motore.

Posso utilizzare questa macchina per levigare legno?

Sì, il BGS700 è progettato per la rettifica e la levigatura di metallo, legno e altri materiali. Utilizzare sempre il nastro o la mola adatti e indossare una maschera antipolvere quando si lavora il legno.

Come pulire la macchina?

Scollegare sempre prima della pulizia. Utilizzare un panno umido con un po' di sapone neutro. Non utilizzare detergenti aggressivi. Non far entrare acqua nel motore. Soffiare le fessure di ventilazione con aria compressa a bassa pressione.

Cosa fare se il nastro abrasivo devia o esce dai rulli?

Fermare la macchina e scollegarla. Allentare la vite di serraggio del rullo superiore (11). Spingere il rullo verso il basso, riposizionare il nastro correttamente al centro dei rulli, quindi serrare la vite. Se il nastro devia ancora, regolare la vite di regolazione laterale (10).

Quali accessori sono forniti con il BGS700?

La consegna comprende: una mola abrasiva, un nastro abrasivo, un ravvivatore mola e il manuale d'uso. Il montaggio su banco da lavoro richiede le proprie viti (4 fori di fissaggio).

Qual è la garanzia di questo apparecchio?

Scheppach garantisce l'apparecchio per la durata legale dalla ricezione. Le parti di usura (abrasivi) non sono coperte. I difetti devono essere segnalati entro 8 giorni. Le riparazioni devono essere effettuate da un professionista autorizzato.

Come trasportare il BGS700 in sicurezza?

Scollegare sempre la spina. Trasportare l'apparecchio per i coperchi laterali, mai per il cavo. Assicurarlo per evitare che si ribalti. Conservarlo in un luogo asciutto, buio e al riparo dal gelo, tra 5 e 30 °C.

Dove trovare ricambi per il BGS700?

I ricambi e gli accessori sono disponibili presso il centro di assistenza Scheppach. Scansionare il codice QR sulla pagina principale del manuale per accedere alle informazioni. Utilizzare esclusivamente parti originali.

MANUALE UTENTE BGS700 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

	Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso
	Portate cuffie antirumore. L'effetto del rumore può causare la perdita dell'udito.
	Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!
	Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.
△ Attenzione!	In queste istruzioni per l'uso le parti che riguardano la sicurezza sono contrassegnate da questa indicazione.
△ Cautela!	La mancata osservanza di queste istruzioni può causare un rischio di lesioni da leggero a medio.
△ Avvertenza!	La mancata osservanza di queste istruzioni può comportare pericolo di vita o rischio di lesioni gravi.
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.

Indice:

Pagina:

1. Introduzione 41
2. Descrizione dell'apparecchio (fig. 1 - 3)....41
3. Elementi forniti....41
4. Utilizzo proprio....42
5. Avvertenze sulla sicurezza....42
6. Caratteristiche tecniche....45
7. Prima della messa in esercizio.... 46
8. Uso....47
9. Pulizia e manutenzione....47
10. Stoccaggio e trasporto 48
11. Collegamento elettrico....48
12. Smaltimento e riciclaggio 48
13. Risoluzione dei guasti....49
14. Dichiarazione di conformità....277

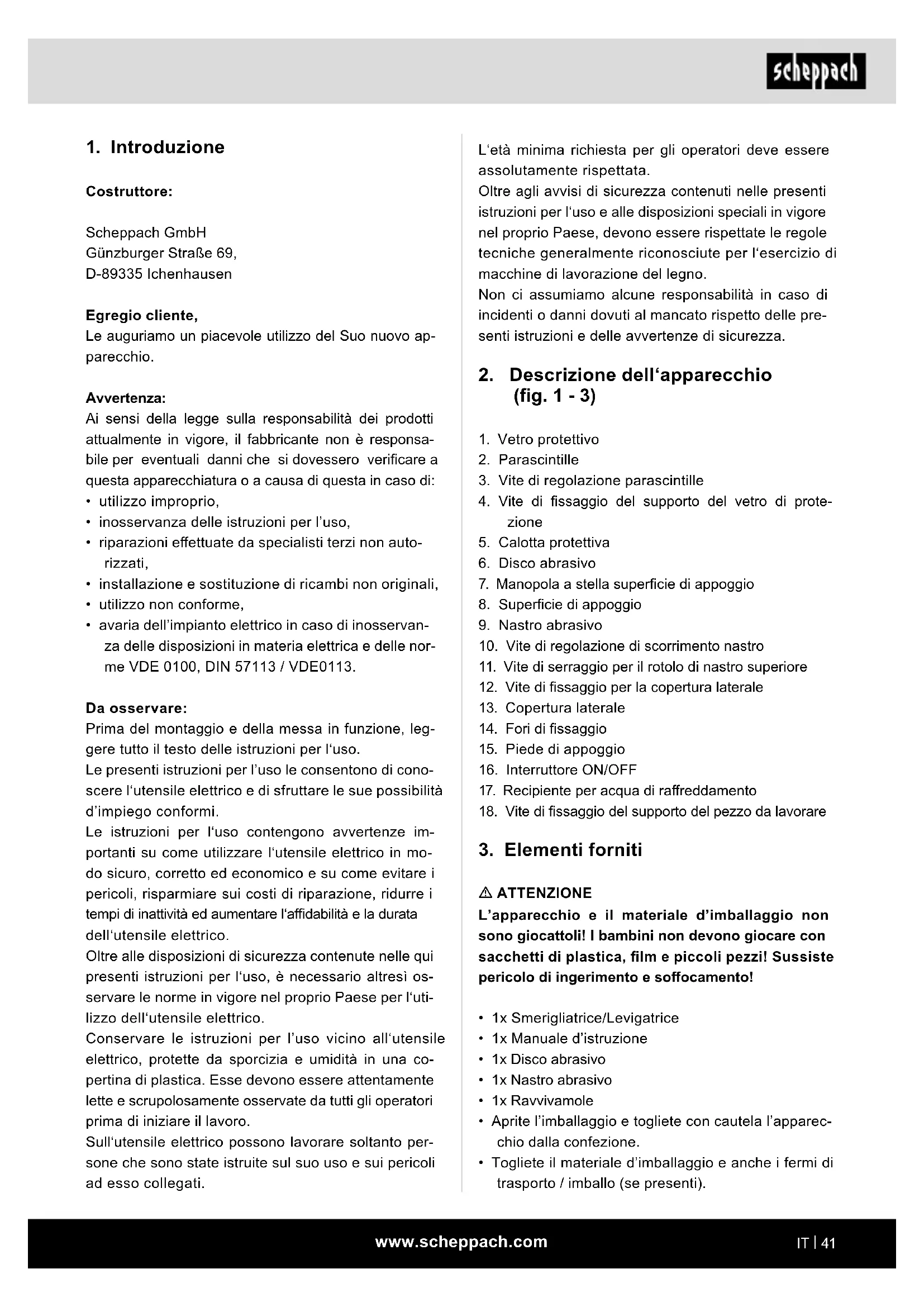

1. Introduzione

Costruttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
- inosservanza delle istruzioni per l'uso,
- riparazioni effettuate da specialisti terzi non autorizzati.
- installazione e sostituzione di ricambi non originali,
• utilizzo non conforme,
- avaria dell'impianto elettrico in caso di inosservanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati.

L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio (fig. 1 - 3)

1. Vetro protettivo
2. Parascintille
3. Vite di regolazione parascintille
4. Vite di fissaggio del supporto del vetro di prote- zione
5. Calotta protettiva
6. Disco abrasivo
7. Manopola a stella superficie di appoggio
8. Superficie di appoggio
9. Nastro abrasivo
10. Vite di regolazione di scorrimento nastro
11. Vite di serraggio per il rotolo di nastro superiore
12. Vite di fissaggio per la copertura laterale
13. Copertura laterale
14. Fori di fissaggio
15. Piede di appoggio
16. Interruttore ON/OFF
17. Recipiente per acqua di raffreddamento
18. Vite di fissaggio del supporto del pezzo da lavorare

3. Elementi forniti

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

• 1x Smerigliatrice/Levigatrice
• 1x Manuale d'istruzione
• 1x Disco abrasivo
• 1x Nastro abrasivo
- 1x Ravvivamole
- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
- Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca- denza della garanzia.

4. Utilizzo proprio

La levigatrice è un apparecchio combinato per la levigatura grezza e fine di metalli e legnami di tutti i tipi e altri materiali che utilizza diversi dischi o nastri abrasivi a seconda del materiale da lavorare. Si devono utilizzare esclusivamente nastri o dischi abrasivi adatti all'utensile che corrispondano ai dati caratteristici descritti in queste istruzioni.

L'elettroutensile deve essere usato solamente per lo scopo a cui è destinato! Anche se l'apparecchio viene usato in modo corretto non si possono escludere completamente determinati fattori di rischio residuo. Visto il funzionamento e la struttura dell'elettroutensile si possono presentare i seguenti punti:

• Contatto con il disco abrasivo nella zona non coperta.
• Parti di dischi abrasivi danneggiati scagliati all'ingiro.
• Pezzi da lavorare e loro frammenti scagliati all'ingiro.
• Danni all'udito se non si indossano le cuffie antiru- more necessarie.
• Emissioni nocive di polveri di legno in caso di impiego in locali chiusi.
• Per motivi funzionali gli elementi rotanti dell'apparecchio non possono venire coperti. Nell'utilizzare l'utensile procedete con attenzione e tenete ben saldo il pezzo da lavorare onde evitare che, spostandosi, le vostre mani possano venire a contatto con il nastro abrasivo.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

5. Avvertenze sulla sicurezza

Indicazioni generali di sicurezza per gli attrezzi elettrici.

⚠ AVVISO!

Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico.

L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine “elettroutensile” utilizzato nelle indicazioni di sicurezza si riferisce a utensili elettrici alimentati dalla rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

a) Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.
b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.
c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

1. Sicurezza elettrica

a) Il connettore dell'elettroutensile deve essere adatto per la presa di corrente e non deve essere assolutamente modificato. Non utilizzare adattatori con gli attrezzi elettrici con collegamento a terra. Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.
b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.
c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.

d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.

e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.

f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'impiego di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.

b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.

c) Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.

d) Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.

e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.

f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.

h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Maneggiare l'attrezzo senza fare attenzione può causare gravi lesioni nel giro di pochi secondi.

4. Utilizzo e gestione dell'elettroutensile

a) Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato.

b) Non utilizzare attrezzi elettrici con interruttore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

c) Estrarre la spina dalla presa e/o rimuovere l'accumulatore estraibile prima di impostare i parametri dell'apparecchio, di sostituire parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico. Questa precauzione impedisce l'avvio accidentale dell'elettroutensile.

d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.

e) Conservare gli attrezzi elettrici e gli accessori con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.

f) Conservare gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.
g) Utilizzare l'attrezzo elettrico, gli accessori, gli attrezzi ausiliari etc. attenendosi alle istruzioni. e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose.
h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

5. Assistenza

a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'elettroutensile.

ATTENZIONE!

Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare la macchina.

Indicazioni di sicurezza per rettificatrici da banco

a) Non impiegare attrezzi ausiliari danneggiati. Prima di ogni uso, controllare che sugli attrezzi ausiliari, come i dischi da molare, l'eventuale presenza di scheggiature e crepe. Quando l'attrezzo ausiliario è stato controllato e usato, tenere se stessi e le altre persone nelle vicinanze lontano dal piano dell'attrezzo ausiliario rotante e lasciare che l'apparecchio funzioni al regime massimo per 1 minuto. Gli attrezzi ausiliari danneggiati di solito si rompono in questo tempo di prova.
b) Il numero di giri ammesso dell'attrezzo ausilia- rio deve corrispondere almeno al regime massi- mo indicato sull'attrezzo elettrico. Gli accessori che ruotano a velocità maggiori di quelle ammesse possono rompersi e schizzare tutt'intorno.
c) Non molare mai sulle superfici laterali del disco da molare. La molatura sulle superfici laterali può fare scoppiare il disco da molare e scagliarlo in aria.

Particolari avvertenze di sicurezza

1. Durante i lavori di smerigliatura, spazzolatura e troncatura portate sempre gli occhiali protettivi, i guanti di sicurezza e le cuffie antirumore.
2. Assicuratevi che il numero di giri indicato sul disco sia uguale o maggiore rispetto al numero di giri nominale della levigatrice.
3. Accertatevi che le dimensioni del disco siano adatte alla levigatrice.
4. I dischi abrasivi devono essere conservati e tratta- ti con cura secondo le indicazioni del produttore. Controllate il disco prima di utilizzarlo e non usate alcun prodotto che sia rotto, incrinato o altrimenti danneggiato.
5. Fate attenzione che vengano utilizzati solo dischi abrasivi e spazzole che riportino un numero di giri che corrisponda almeno a quello indicato sulla targhetta di identificazione dell'elettroutensile.
6. Assicuratevi che gli utensili di levigatura siano montati secondo le istruzioni del produttore.
7. Provvedete all'utilizzo di spessori se vengono forniti con l'utensile di smerigliatura o richiesti.
8. Prima dell'uso assicuratevi che l'utensile di smerigliatura sia montato e fissato in modo corretto. Fate funzionare l'utensile per 5 minuti in folle in una posizione sicura. Fermatelo subito se si verificano delle notevoli vibrazioni o se si notano altre anomalie. Quando si presentano tali condizioni, controllate l'utensile per rilevare le cause.
9. Non utilizzate mai l'elettroutensile senza la calotta protettiva.
10. Non utilizzate una presa di riduzione o adattatori separati per adeguare i dischi abrasivi con un foro grande.
11. Fate in modo che le scintille prodotte durante l'im-piego non rappresentino un pericolo (per es. che non colpiscano persone o che non incendino sostanze infiammabili).
12. Indossate sempre occhiali protettivi e cuffie antiru- more; utilizzate anche altri dispositivi individuali di protezione come guanti, grembiule e casco protet- tivo, se necessario.
13. Il pezzo da lavorare si riscalda molto durante la smerigliatura.

Attenzione! Pericolo di ustioni!

Fate raffreddare l'utensile. Il materiale può diventare incandescente durante la smerigliatura, lasciate raffreddare ogni tanto il pezzo da lavorare in caso di lunghe lavorazioni.

1. Non utilizzate un refrigerante o sostanze simili.

2. Prima della messa in esercizio della levigatrice, sottoporre gli utensili di smerigliatura a un test acustico (gli utensili di smerigliatura in buono stato producono un suono chiaro se colpiti leggermente con un martello di plastica). Ciò deve essere eseguito anche quando vengono fissati nuovi utensili di smerigliatura (danni dovuti al trasporto). L'apparecchio deve essere sottoposto assolutamente a una prova di funzionamento senza carico di almeno 5 minuti. Durante la prova allontanatevi dalla zona di pericolo.

3. Si devono utilizzare solo utensili di smerigliatura che riportino informazioni sul produttore, tipo di collegamento, dimensioni e numero permesso di giri.

4. Gli utensili di smerigliatura devono essere tenuti in luoghi asciutti con temperature possibilmente costanti.

5. Per fissare gli utensili di smerigliatura devono essere usate solo le flange di fissaggio in dotazione.

6. Per fissare gli utensili di smerigliatura devono essere usate solo flange di fissaggio con le stesse dimensioni e la stessa forma. Gli spessori tra la flangia di fissaggio e gli utensili di smerigliatura devono essere costituiti da materiale elastico, ad es. gomma, cartone morbido, ecc.

7. Il foro della sede degli utensili di smerigliatura non deve essere allargato.

8. Le superfici di appoggio e le coperture di protezione superiore regolabili devono essere sempre avvicinate il più possibile agli utensili di smerigliatura (distanza max. di 2 mm).

9. Gli utensili di smerigliatura non devono essere utilizzati senza dispositivi di protezione. In tale operazione non si devono superare le distanze seguenti: superficie di appoggio / disco abrasivo: max. 2 mm copertura di protezione / disco abrasivo: max. 2 mm

10. Prima di utilizzare i dischi abrasivi doppi, dovete installare il supporto di protezione, la superficie di appoggio e la calotta.

11. Prima di effettuare il cambio dei dischi abrasivi, staccate la presa dalla spina di corrente.

12. Velocità periferica max. del disco abrasivo a secco: 23,17 m/s m/s = (d x 3,14 x n) / (60 x 1000) d = diametro del disco abrasivo in mm n = numero di giri del motore al minuto

13. Temperatura della carcassa del motore max. per-messa: 80°C

14. Prima di iniziare a lavorare è necessario fi ssare la levigatrice avvitando i 4 fori di fissaggio sulla piastra di base al banco di lavoro.

15. La regolazione del parascintille deve essere effettuata periodicamente, in modo da compensare l'usura del disco; la distanza fra parascintille e disco deve comunque essere minima e in nessun caso maggiore di 2 mm.

16. Non appena il parascintille e l'appoggio per il pezzo non possono più essere posizionati ad una distanza di max. 2mm dal disco abrasivo, questo deve essere sostituito. Conservate le avvertenze di sicurezza in luogo sicuro.

Rischi residui

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

- Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

- Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.

- Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

Conservate le avvertenze di sicurezza in luogo sicuro.

6. Caratteristiche tecniche

Dimensioni d'ingombroL x P x A	400 x 305 x 355 mm
ø disco abrasivo 150 mm
Spessore dischi abrasivi 20 mm
ø foro disco abrasivo 12,7 mm
Max. velocità periferica 23,4 m/s
Velocità del nastro	15,6 m/s
Nastro abrasivo LxW 686 x 50 mm
Peso 10 kg
Motore
Tensione nominale	230-240 V~ / 50 Hz
Potenza assorbita	S1 250 WS2 30min 370W
Numero di giri in folle n_0	2980 min^-1

Durata di inserimento

La durata di inserimento S2 di 30 min (esercizio breve) indica che il motore può essere sollecitato con la potenza nominale (370 W) in modo continuo solo per il periodo (30 min) riportato sulla targhetta delle caratteristiche tecniche. In caso contrario si riscalderebbe eccessivamente. Durante la pausa il motore si raffredda ritornando alla temperatura iniziale.

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 62841.

Livello di pressione acustica L _pA 79 dB

Incertezza K_pA 3 dB

Livello di potenza acustica L _WA 92 dB

Incertezza K_WA 3 dB

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattate il vostro modo di lavorare all'apparecchio.
  • Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio.
• Spegnete l'apparecchio se non lo utilizzate.
• Indossate i guanti.

7. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione prima di ogni impostazione all'utensile.

• L'apparecchio deve venire installato in posizione stabile, cioè su di un banco di lavoro o su di un dispositivo simile.
• Prima della messa in esercizio devono essere regolarmente montati tutti i dispositivi di sicurezza e le coperture.
  • I dischi abrasivi devono potersi muovere liberamente.

Montaggio del parascintille (Fig. 1 - 3)

• Inserite il parascintille (2) sotto la calotta protettiva (5). Avvitate il parascintille (2) con la vite di regolazione (3) alla calotta protettiva (5).

• Per fare ciò, utilizzate la vite (3) con la rosetta elastica, il disco e il dado che sono fissati al parascintille (2). Per il montaggio avete bisogno di un cacciavite e della rispettiva chiave ad anello per bloccarlo (Fig. 2).

• Regolate il parascintille (2) servendovi della vite di regolazione (3) in modo tale che la distanza fra il disco abrasivo a secco (6) e il parascintille (2) sia il più possibile ridotta e non superi in alcun caso i 2 mm.(Fig. 3)

• Regolate periodicamente la posizione del parascintille (2) in modo da adeguarla all'usura del disco abrasivo.

Montaggio dell'appoggio per il pezzo da lavorare (Fig. 1/, 4 - 6)

- Fissare i supporti del pezzo da lavorare (8) alla smerigliatrice/levigatrice usando la vite a stella (7) sul lato del nastro e le 2 viti di fissaggio (18) sul lato del disco abrasivo (5).

Impostazione appoggio per il pezzo da lavorare (Fig. 5 + 6)

• Regolare i supporti del pezzo da lavorare (8) usando le viti di fissaggio (18) e la vite a stella del supporto (7), in modo che la distanza tra la mola a secco (6) o il nastro abrasivo (9) e i supporti del pezzo da lavorare (8) sia il più possibile ridotta e non superi in alcun caso i 2 mm.
• Regolate periodicamente la posizione del appoggio per il pezzo da lavorare (8) in modo da adeguarla all'usura del disco abrasivo a secco (5).

Togliete le 3 viti della copertura protettiva laterale (12) del disco abrasivo e staccatelo (Fig. 7). Allentate il dado (Fig. 8/A) (Attenzione: il disco abrasivo è avvitato con una filettatura sinistrorsa) bloccando la ro-tella opposta del nastro abrasivo con il dado (Fig. 9/A). Infine togliete la flangia (B). Ora potete cambiare il disco abrasivo (6). Il montaggio avviene con l'aiuto di uno straccio. Posizionate la fl angia (B) sull'albero e avvitate a mano il dado (A) (Fig. 8). Per serrare il dado (A) tenete fermo il disco abrasivo (6) con uno straccio e avvitate il dado (A) (Fig. 8).

• Allentate le cinque viti (12) e togliete la copertura protettiva laterale (13).
• Allentate di un paio di giri la vite di serraggio per il rotolo di nastro superiore (11).
• Spingere la rotella del nastro superiore verso il basso ed estrarre il nastro abrasivo dalle rotelle.
• Posizionare il nuovo nastro abrasivo (9) al centro delle rotelle superiori e inferiori e rilasciare la rotella di bloccaggio del nastro superiore.
• Ora stringete la vite di fissaggio (11) e montate la copertura laterale.

- Grazie alla vite laterale di regolazione della guida del nastro (10) è possibile regolare lo scorrimento del nastro girandolo. Il modo migliore per regolare con precisione lo scorrimento del nastro è di girare il nastro abrasivo a mano.

8. Uso

Attenzione!

Prima della messa in funzione è obbligatorio montare completamente il prodotto!

Interruttore ON/OFF (16)

• Per accendere spostate l'interruttore ON/OFF (16) in posizione 1.
• Per spegnere portate l'interruttore ON/OFF (16) in posizione 0.

Dopo l'accensione, attendete che l'apparecchio raggiunga il numero massimo di giri. Iniziate a levigare solo in questo momento.

Levigatura

• Mettete il pezzo da lavorare sull'appoggio (8) e avvicinatelo lentamente nell'inclinazione desiderata al disco abrasivo (6) fino a toccarlo.
• Muovete il pezzo da lavorare avanti e indietro per ottenere un risultato di levigatura ottimale. Inoltre il disco abrasivo (6) verrà consumato in modo uniforme. Di tanto in tanto lasciate raffreddare il pezzo da lavorare.

Levigatura a nastro

• Durante la levigatura tenete sempre saldamente il pezzo da lavorare.
  • Non esercitate troppa pressione.
• Il pezzo da levigare dovrebbe venire mosso con leggere oscillazioni verso sinistra e verso destra sul nastro abrasivo, per evitare che la superficie abrasiva si consumi solo da un lato!
• Importante! I pezzi di legno devono essere levigati sempre nel senso della venatura per evitare che si formino schegge.

Uso del ravvivamole

Il ravvivamole è uno strumento che serve a raddrizza-re i dischi abrasivi.

- Premere leggermente il disco abrasivo senza creare scintille. Spostare il ravvivamole lateralmente su tutta la larghezza del disco.

⚠ Attenzione! Indossare sempre gli occhiali di sicurezza.

Attenzione!

Se durante il lavoro il disco o il nastro abrasivo doves- sero bloccarsi, togliete il pezzo da lavorare e aspettate fino a quando l'apparecchio abbia di nuovo raggiunto il numero di giri massimo.

9. Pulizia e manutenzione

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco.
  Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio.
  Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.

Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura *: abrasivo

* non necessariamente compreso tra gli elementi forniti!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

10. Stoccaggio e trasporto

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

⚠ Attenzione! Scollegare la macchina!

Durante il trasporto dell'apparecchio è indispensabile non farlo cadere o capovolgere.

L'apparecchio può essere sollevato dalla copertura sinistra e destra del disco/nastro abrasivo. Il cavo di alimentazione, il braccio flessibile della lampada, ecc. non devono essere utilizzati per il trasporto.

11. Collegamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a ta- li norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento. Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05V V-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata

• La tensione di alimentazione deve essere di 230-240 V \~
• I cavi di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
  • Dati dell'etichetta identificativa della macchina
  • Dati dell'etichetta identificativa del motore

Avvisi importanti

Il motore elettrico è concepito per la classe d'esercizio S1. Quando è sovraccarico, il motore si spegne automaticamente. Trascorso un tempo di raffreddamento (la durata varia) il motore può essere riacceso.

Tipo di collegamento Y

Il cavo di allacciamento alla rete eventualmente danneggiato di questo apparecchio deve essere sostituito dal produttore o dal suo servizio clienti, oppure da una persona con qualifica analoga, al fine di evitare pericoli.

12. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.

• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.

- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
• Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

13. Risoluzione dei guasti

Problema Possibile Causa Azione
Il motore non si avvia	a) L'interruttore ON/OFF è dan-neggiato.b) Il cavo ON/OFF è danneggiato.c) Il relè ON/OFF è danneggiato.d) Fusibile saltato.e) Motore fuso.	a-d) Sostituire tutte le parti danneggia-te prima di riutilizzare la macchina.e) Contattare il centro di assistenza lo-cale. Qualsiasi tentativo di riparazione può essere pericoloso se non effettuato da personale qualificato.
La macchina rallenta in fase di lavoro.	Eccessiva pressione esercitata sul pezzo da lavorare.	Ridurre la pressione sul pezzo da lavorare.
Il nastro abrasivo si stacca dalle pulegge di azionamento.	Il nastro non scorre diritto. Reimpostare il binario.
Il legno si brucia durante la levigatura.	a) Il disco o nastro abrasivo è coperto di grasso.b) Eccessiva pressione sul pezzo da lavorare.	a) Sostituire il disco o il nastro.b) Ridurre la pressione sul pezzo da lavorare.

Montering gnistavviser (fig. 1 - 3)

Comutator pornire/oprire (16)

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
