MANUAL DE UTILIZARE BGS700 SCHEPPACH

Maşină de şlefuit combinată Traducere din manualul de exploatare original

Explicitarea simbolurilor de pe aparat Avertizare - Pentru reducerea riscului de vătămare, citiţi manualul de utilizare. Purtați căști antifonice. Inuenţa zgomotului poate provoca pierderea auzului. Purtaţi o mască anti-praf. La prelucrarea lemnului şi a altor materiale se poate produce praf nociv pentru sănătate. Nu este permisă prelucrarea materialului care conţine azbest! Purtaţi ochelari de protecţie. Scânteile sau fragmentele libere, aşchiile şi prafurile produse în timpul lucrului pot duce la pierderea vederii. m Atenţie! În aceste instrucţiuni de operare am prevăzut pasajele care se referă la securitatea dumneavoastră cu acest simbol. m Precauție! În caz de nerespectarea a acestei instrucţiuni există pericol de vătămări uşoare până la medii. m Avertizare! În caz de nerespectarea a acestei instrucţiuni există pericol de moarte, respectiv pericol de vătămări grave. Produsul este conform cu directivele europene aplicabile. Produsul este conform cu directivele sârbe aplicabile.www.scheppach.com

7. Înainte de punerea în funcțiune ......................................................................... 249

8. Operarea ............................................................................................................ 250

9. Curățarea și întreținerea curentă ...................................................................... 250

10. Depozitare și transport ...................................................................................... 250

11. Branşamentul electric ........................................................................................ 251

12. Eliminarea ca deșeu și revaloricarea .............................................................. 251

Respectaţi vârsta minimă necesară. În afară de indicaţiile privind securitatea cuprinse în acest manual de utilizare şi prevederile speciale ale ţării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea maşi- nilor de acest tip constructiv. Nu ne asumăm răspunderea pentru accidente sau pa- gube produse prin nerespectarea acestui manual și a indicațiilor de securitate.

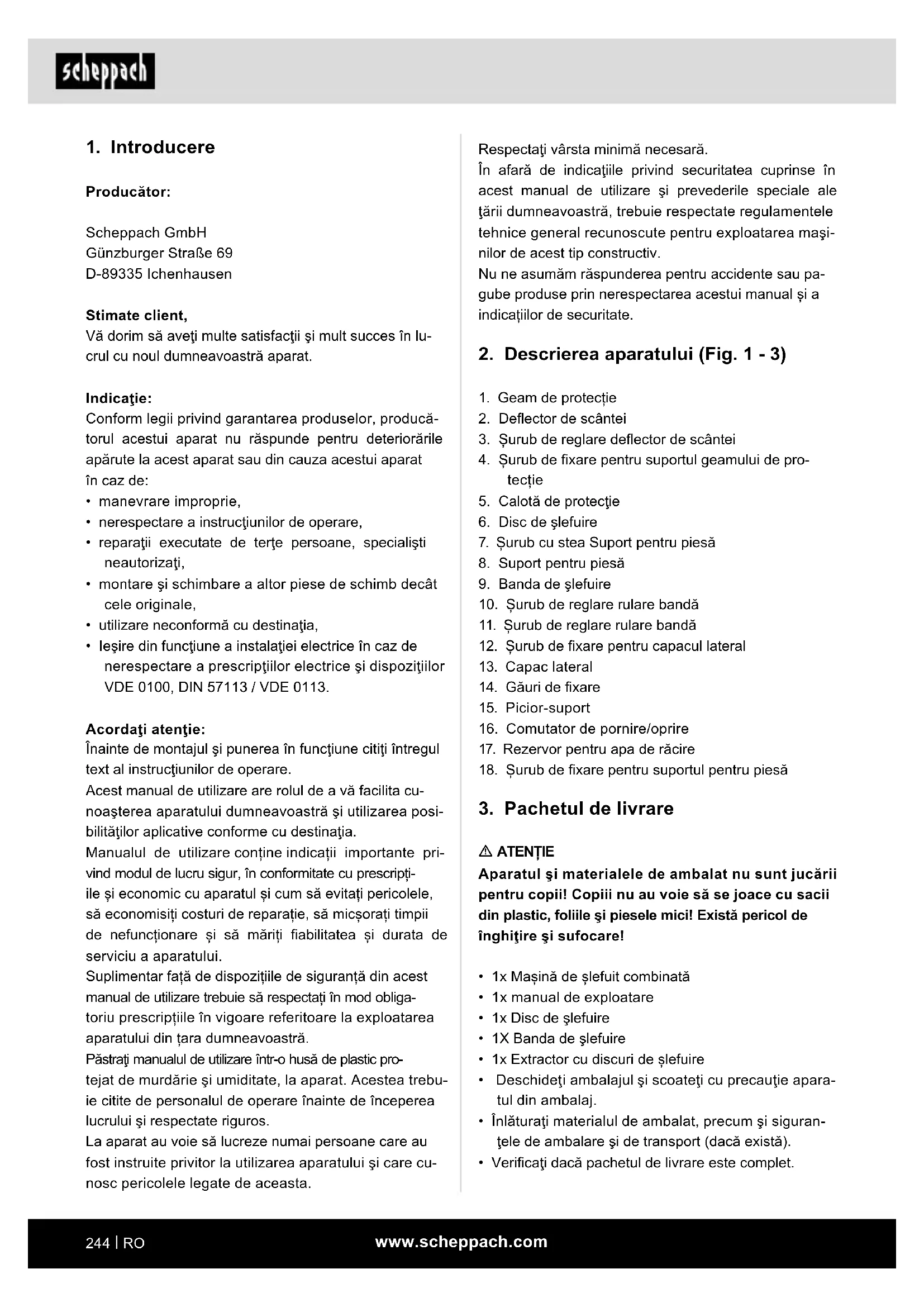

2. Descrierea aparatului (Fig. 1 - 3)

1. Geam de protecție

4. Șurub de xare pentru suportul geamului de pro-

5. Calotă de protecţie

7. Șurub cu stea Suport pentru piesă

8. Suport pentru piesă

12. Șurub de xare pentru capacul lateral

17. Rezervor pentru apa de răcire

18. Șurub de xare pentru suportul pentru piesă

3. Pachetul de livrare

m ATENȚIE Aparatul şi materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile şi piesele mici! Există pericol de înghiţire şi sufocare!

• 1x Mașină de șlefuit combinată

• Deschideţi ambalajul şi scoateţi cu precauţie apara- tul din ambalaj.

• Înlăturaţi materialul de ambalat, precum şi siguran- ţele de ambalare şi de transport (dacă există).

• Vericaţi dacă pachetul de livrare este complet.

Producător: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Stimate client, Vă dorim să aveţi multe satisfacţii şi mult succes în lu- crul cu noul dumneavoastră aparat. Indicaţie: Conform legii privind garantarea produselor, producă- torul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manevrare improprie,

• nerespectare a instrucţiunilor de operare,

• reparaţii executate de terţe persoane, specialişti neautorizaţi,

• montare şi schimbare a altor piese de schimb decât cele originale,

• utilizare neconformă cu destinaţia,

• Ieşire din funcţiune a instalaţiei electrice în caz de nerespectare a prescripţiilor electrice şi dispoziţiilor VDE 0100, DIN 57113 / VDE 0113. Acordaţi atenţie: Înainte de montajul şi punerea în funcţiune citiţi întregul text al instrucţiunilor de operare. Acest manual de utilizare are rolul de a vă facilita cu- noaşterea aparatului dumneavoastră şi utilizarea posi- bilităţilor aplicative conforme cu destinaţia. Manualul de utilizare conține indicații importante pri- vind modul de lucru sigur, în conformitate cu prescripți- ile și economic cu aparatul și cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de nefuncționare și să măriți abilitatea și durata de serviciu a aparatului. Suplimentar față de dispozițiile de siguranță din acest manual de utilizare trebuie să respectați în mod obliga- toriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră. Păstraţi manualul de utilizare într-o husă de plastic pro- tejat de murdărie şi umiditate, la aparat. Acestea trebu- ie citite de personalul de operare înainte de începerea lucrului şi respectate riguros. La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului şi care cu- nosc pericolele legate de aceasta.www.scheppach.com

5. Indicații de securitate

Indicaţii de securitate generale pentru scule elec- trice m AVERTIZARE! Citiţi toate indicaţiile de securitate, instrucţiunile, ilustraţiile şi datele tehnice, cu care este prevăzută această sculă electrică. Decienţele la respectarea următoarelor instrucţiuni pot provoca electrocutarea, incendiul şi/sau vătămări grele. Păstraţi toate indicaţiile de securitate şi instrucţiu- nile pentru utilizarea viitoare. Noţiunea „sculă electrică“, utilizată în indicaţiile de se- curitate, face referire la sculele electrice acţionate prin reţea (cu cablu de reţea) şi la sculele electrice acţiona- te prin acumulatori (fără cablu de reţea).

1. Securitatea postului de lucru

a) Menţineţi locul de muncă curat şi bine ilumi- nat. Dezordinea şi zonele de lucru neluminate pot cauza accidente. b) Nu lucraţi cu scula electrică în medii cu peri- col de explozie în care se găsesc lichide, gaze sau pulberi inamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii. c) Ţineţi la distanţă copiii şi alte persoane în tim- pul utilizării sculei electrice. În cazul devierii pu- teţi pierde controlul asupra sculei electrice.

2. Securitatea electrică

a) Fişa de conectare a sculei electrice trebuie să se potrivească în priză. Fişa nu trebuie în niciun caz modicată. Nu utilizaţi nicio şă a adaptorului împreună cu sculele electrice cu pământare de protecţie. Fişele nemodicate şi prizele potrivite diminuează riscul unui electroşoc. b) Evitaţi contactul corporal cu suprafeţele împă- mântate cum ar ţevile, sistemele de încălzi- re, plitele şi frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat. c) Menţineţi sculele dumneavoastră electrice la distanţă de ploaie sau umezeală. Pătrunderea apei în aparatul electric duce la creşterea riscului de electrocutare. d) Nu folosiţi în alte scopuri cablul de racorda- re pentru a purta, acroşa scula electrică sau pentru a scoate şa din priză. Ţineţi cablul de racordare la depărtare de căldură, ulei, muchii ascuţite sau piese mobile.

• Vericaţi dacă aparatul şi accesoriile prezintă dete- riorări de la transport. În caz de reclamaţii trebuie contactată imediat rma de transport. Reclamaţiile ulterioare nu sunt admise.

• Dacă este posibil, păstrați ambalajul până la expira- rea perioadei de garanție.

4. Utilizarea conformă cu destinaţia

Șlefuitorul este un dispozitiv combinat pentru șlefuirea grosieră și nă a metalelor, a tuturor tipurilor de lemn și a altor materiale, utilizând discul sau banda de șlefuire adecvată. Se pot utiliza numai benzi sau discuri de șlefuire adec- vate pentru mașină și care corespund caracteristicilor din aceste instrucțiuni. Maşina trebuie utilizată numai conform destinaţiei! În ciuda utilizării conforme cu destinaţia, anumiţi factori de risc reziduali nu pot complet eliminaţi. Următoare- le puncte pot apărea din cauza proiectării și construc- ției mașinii:

• Contactul cu discul de șlefuire în zona neacoperită.

• Aruncarea de piese de către discurile de șlefuire deteriorate.

• Aruncarea de piese și bucăți de piese.

• Vătămarea auzului în caz de neutilizare a căştilor antiacustice necesare.

• Emisii de praf de lemn vătămătoare pentru sănătate în caz de utilizare în încăperi închise.

• Din motive funcționale, părțile rotative ale aparatului nu pot acoperite. Prin urmare, procedați cu pru- dență și țineți ferm piesa de lucru pentru a preveni alunecarea acesteia și contactul mâinilor dumnea- voastră cu banda de șlefuire. Maşina trebuie utilizată numai conform destinaţiei. Ori- ce altă utilizare este considerată neconformă cu desti- naţia. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizato- rul/operatorul și nu producătorul. Vă rugăm să aveţi în vedere că aparatele noastre nu au fost construite având ca destinaţie utilizarea profe- sională sau industrială. Nu preluăm garanţia dacă apa- ratul este utilizat în regim profesional sau industrial, precum şi la activităţi la fel de solicitante.www.scheppach.com

g) Dacă pot montate dispozitive de aspirare şi de captare a prafului, acestea se vor racorda şi utiliza corect. Utilizarea unei aspirări de praf poate diminua pericolele provocate de praf. h) Nu vă bazaţi pe o falsă siguranţă şi nu încălcaţi regulamentele de siguranţă pentru scule elec- trice, chiar dacă sunteţi familiarizat cu scula electrică după multiple utilizări. Acționarea ne- glijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

4. Utilizarea şi tratarea sculei electrice

a) Nu suprasolicitaţi scula electrică. Utilizaţi scula electrică adecvată pentru lucrul dum- neavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. b) Nu utilizaţi scule electrice cu comutator de- fect. O sculă electrică care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi şa din priză şi/ sau îndepărtaţi un acumulator detaşabil înainte de a efectua se- tări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afa- ra zonei de lucru. Această măsură de precauţie previne pornirea involuntară a sculei electrice. d) Păstraţi sculele electrice neutilizate în afara razei de acţiune a copiilor. Nu permiteţi utili- zarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucţiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate. e) Întreţineţi sculele electrice şi accesoriile cu atenţie. Controlaţi dacă componentele mobi- le funcţionează ireproşabil şi dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcţionarea sculei electrice este afectată. Dispuneţi repararea pieselor deteriorate înain- te de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreţinute. f) Menţineţi sculele de tăiere ascuţite şi curate. Sculele de tăiere îngrijite cu atenţie şi având mu- chii de tăiere ascuţite se înţepenesc mai puţin şi sunt uşor de dirijat. g) Utilizaţi scula electrică, accesoriile şi unealta de lucru etc. corespunzător acestor instrucţi- uni. Totodată luaţi în considerare condiţiile de lucru şi activitatea de executat. Utilizarea de scule electrice pentru alte aplicaţii decât cele pre- văzute poate să conducă la situaţii periculoase. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare. e) Dacă lucraţi cu o sculă electrică în aer liber, utilizaţi numai cabluri prelungitoare care sunt adecvate şi pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exteri- oară diminuează riscul de electrocutare. f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate evitată, utilizaţi un comu- tator de protecţie pentru curenţi vagabonzi. Uti- lizarea unui comutator de protecţie pentru curenţi vagabonzi diminuează riscul de electrocutare.

3. Securitatea persoanelor

a) Fiţi atenţi la ceea ce faceţi şi lucraţi raţional cu o sculă electrică. Nu utilizaţi scula electrică dacă sunteţi obosit sau sub inuenţa droguri- lor, alcoolului sau medicamentelor. Un moment de neatenţie la utilizarea sculei electrice poate provoca cele mai serioase vătămări. b) Purtaţi întotdeauna echipament personal de protecţie şi ochelari de protecţie. Purtarea echipamentului personal de protecţie precum masca împotriva prafului, încălţămintea de sigu- ranţă rezistentă la alunecare, casca de protecţie sau căştile antifonice, în funcţie de tipul şi utiliza- rea sculei electrice diminuează riscul de vătămări. c) Evitaţi o punere în funcţiune involuntară. Asi- guraţi-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent şi/sau la acumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveţi degetul pe comutator sau dacă conectaţi scula electrică în poziţia pornit la alimentarea electrică, acest lucru poate cauza accidente. d) Înlăturaţi sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se aă în partea rotativă a sculei electrice poate cauza vătămări. e) Evitaţi o poziţie anormală a corpului. Asigu- raţi-vă o poziţie stabilă şi menţineţi în perma- nenţă echilibrul. Astfel puteţi controla mai bine scula electrică în situaţii neaşteptate. f) Purtaţi îmbrăcăminte adecvată. Nu purtaţi îm- brăcăminte largă sau bijuterii. Menţineţi la dis- tanţă părul şi îmbrăcămintea de piesele mobi- le. Îmbrăcămintea largă, bijuteriile sau părul lung pot prinse de piesele mobile.www.scheppach.com

4. Discurile de șlefuire trebuie depozitate și manipu-

late cu grijă, în conformitate cu instrucțiunile pro- ducătorului. Vericați discul înainte de utilizare; nu utilizați produse sparte, crăpate sau deteriorate în alt mod.

5. Asigurați-vă că se utilizează numai discuri și perii

de șlefuire cu o turație imprimată pe ele cel puțin la fel de mare ca cea specicată pe plăcuța de identi- care a sculei electrice.

6. Asigurați-vă că sculele de șlefuit sunt montate în

conformitate cu instrucțiunile producătorului.

7. Asigurați-vă că se folosesc straturi intermediare,

dacă acestea sunt furnizate și solicitate împreună cu mijlocul abraziv.

8. Asigurați-vă că mijlocul abraziv este montat și xat

corect înainte de utilizare. Lăsați unealtă să stea în repaus timp de 5 minute într-o poziție sigură. Opriți imediat dacă apar vibrații semnicative sau dacă sunt detectate alte defecte. Dacă apare această condiție, vericați mașina pentru a determina cauza.

9. Nu folosiți niciodată scula electrică fără calota de

protecție furnizată.

10. Nu utilizați o bucșă de reducere separată sau un

adaptor pentru a face să se potrivească discurile de șlefuire cu o gaură mare.

11. Asigurați-vă că scânteile generate în timpul utili-

zării nu prezintă niciun pericol, de exemplu, că nu lovesc persoane sau nu aprind substanțe inama- bile.

12. Folosiți întotdeauna ochelari de protecție și căști

antifonice: utilizați și alte echipamente personale de protecție, cum ar mănuși, șorțuri și casco, dacă este necesar.

13. Piesa de prelucrat se încălzește în timpul șlefurii.

Atenţie! Pericol de provocare a arsurilor! Lăsați piesa să se răcească. Materialul poate deveni incandescent în timpul șlefuirii, răciți piesa între timp dacă lucrați mult timp cu ea.

14. Nu utilizați agenți de răcire sau alte substanțe si-

15. Înainte de punerea în funcțiune a mașinii de șlefu-

it, discurile de șlefuire trebuie să e supuse unui test de sunet (discurile de șlefuire perfecte au un sunet clar atunci când sunt lovite ușor cu un cio- can de plastic). Acest lucru este valabil și atunci când se montează discuri de șlefuire noi (daune de transport). Mașina trebuie să e supusă neapă- rat unui test de funcționare fără sarcină timp de cel puțin 5 minute. Zona de pericol trebuie părăsită. h) Păstraţi mânerele şi suprafeţele mânerului uscate, curate, fără urme de ulei şi unsoare. Mânerele şi suprafeţele mânerului alunecoase nu permit o operare sigură şi controlul sculei electrice în situaţii neprevăzute.

a) Dispuneţi repararea sculei dumneavoastră electrice numai de către personal de speciali- tate calicat şi numai cu piese de schimb origi- nale. Astfel vă asiguraţi că este păstrată siguranţa sculei electrice. m AVERTIZARE! Această sculă electrică generea- ză pe parcursul funcţionării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să inuen- ţeze negativ implanturile medicale active sau pasive. Pentru a micşora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi me- dicale să consulte medicul şi producătorul implantului medical înainte de a folosi scula electrică. Indicaţii de securitate pentru maşinile de şlefuire de masă a) Nu utilizaţi scule de lucru deteriorate. Con- trolaţi înainte de ecare utilizare sculele de lucru precum discurile de şlefuire cu privire la ciobituri şi suri. Dacă aţi controlat şi montat unealta de lucru, lăsaţi aparatul să funcţioneze timp de 1 min la turaţie maximă şi staţionaţi în afara planului uneltei de lucru aate în rotaţie. De regulă uneltele de lucru deteriorate se rup pe parcursul acestui timp de testare. b) Turaţia admisă a sculei de lucru trebuie să e cel puţin la fel de mare ca turaţia maximă indicată pe scula electrică. Accesoriile care se rotesc mai repede decât este admis, se pot rupe şi pot aruncate. c) Nu şlefuiţi niciodată pe suprafeţele laterale ale discului de şlefuire. Şlefuirea pe suprafeţele laterale poate sura şi desface discul de şlefuire. Indicaţii de securitate speciale

1. Purtați întotdeauna ochelari de protecție, mănuși

de protecție și căști antifonice atunci când șlefuiți, periați și tăiați.

2. Vericați dacă turația indicată pe disc este egală

sau mai mare decât viteza nominală a polizorului.

3. Asigurați-vă că dimensiunile discului se potrivesc

cu cele ale polizorului.www.scheppach.com

Riscuri reziduale Chiar dacă operaţi scula electrică conform pre- scripţiilor, există întotdeauna riscuri neclasicate. Pot apărea următoarele pericole în legătură strân- să cu felul de construcţie şi execuţia acestei scule electrice:

• Leziuni ale plămânilor, în caz că nu este purtată o mască adecvată de protecţie împotriva prafului.

• Leziuni ale auzului, în caz că nu sunt purtate căști antifonice adecvate.

• Daune asupra sănătăţii, care rezultă din vibraţiile mână-braţ, în cazul în care aparatul este utilizat un timp mai îndelungat sau dacă nu este întreţinut şi utilizat conform prescripţiilor. Păstraţi în siguranță indicaţiile de securitate.

Dimensiuni constructive L x B x H 400 x 305 x 355 mm ø Disc de şlefuire 150 mm Grosimea discului de șlefuire 20 mm ø Oriciu disc de șlefuire 12,7 mm viteza circumferențială max. 23,4m/s Viteza benzii 15,6 m/s Bandă de șlefuire L x l 686 x 50 mm Masă 10 kg Motor Tensiune nominală 230-240 V~ / 50 Hz Putere consumată S1 250 W S2 30min 370 W Turația de mers în gol n

Durată de conectare: Ciclul de funcționare S2 30 min (funcționare de scurtă durată) indică faptul că motorul poate încărcat în mod continuu cu puterea nominală (370 W) numai pentru perioada de timp specicată pe plăcuța cu date (30 min). În caz contrar, s-ar încălzi în mod inacceptabil. În timpul pauzei, motorul se răcește până la temperatura inițială. Zgomot și vibrație Valorile de zgomot şi de vibraţie au fost determinate corespunzător EN 62841.

16. Se pot utiliza numai corpuri de șlefuire cu informa-

ții privind producătorul, tipul de liant, dimensiunile și numărul admis de rotații.

17. Corpurile de șlefuit trebuie depozitate în locuri us-

cate, la temperaturi cât mai constante posibil.

19. Pentru xarea corpurilor de șlefuit se pot folosi

numai anșe de prindere de aceeași mărime și formă. Straturile intermediare dintre anșa de prindere și corpul de șlefuit trebuie să e realizate din materiale elastice, de exemplu cauciuc, carton moale etc.

20. Oriciul de prindere a corpurilor de șlefuit nu tre-

buie să e găurit ulterior.

21. Suporturile pentru piesele și capacele de protec-

ție superioare reglabile trebuie să e întotdeauna poziționate cât mai aproape posibil de corpul de șlefuit (distanța maximă de 2 mm).

22. Corpurile de șlefuit nu trebuie să e utilizate fără

un dispozitiv de protecție. Nu trebuie să se depă- șească următoarele distanțe: Suportul piesei /discul de șlefuire: max. 2 mm Capac de protecție/discul de șlefuire: max. 2 mm

23. Înainte de a utiliza mașina de șlefuit dublă, trebuie

montate suportul de protecție, suportul pentru pie- sa și protecția pentru vedere.

24. La schimbarea discurilor de șlefuire se va scoate

în prealabil șa de rețea din priză.

25. Viteza periferică maximă a discului de șlefuire us-

cată este: 23,17 m/s m/s = (d x 3,14 x n) / (60 x 1000) d = diametrul discului de șlefuire în mm, n = turația motorului pe minut.

26. Temperatura maximă admisă a carcasei motoru-

27. Înainte de începerea lucrului, mașina de șlefuit

trebuie să e xată ferm la bancul de lucru etc. cu ajutorul celor 4 găuri de xare din placa de bază.

28. Deectorul de scântei trebuie reglat periodic pen-

tru a compensa uzura discului, distanța dintre de- ectorul de scântei și disc trebuind să e cât mai mică posibil și în nici un caz mai mare de 2mm.

29. De îndată ce deectorul de scântei și suportul pie-

sei nu mai pot aduse la mai puțin de 2 mm de discul de șlefuire, acesta trebuie înlocuit cel mai târziu.www.scheppach.com

Setarea suportului pentru piesă (g. 5/6)

• Reglați suporturile pentru piesă (8) cu ajutorul șu- ruburilor cu stea (7) și a șuruburilor de xare (18) astfel încât distanța dintre discul de șlefuire uscată (6) / banda de șlefuire (9) și suportul pentru piesă (8) să e cât mai mică posibil și niciodată mai mare de 2 mm.

• Reglați periodic suporturile pentru piesă (8) pentru a compensa uzura discului de șlefuire uscată (5). Schimbarea discului de șlefuire (Fig. 1/7 – 9) Îndepărtați cele 3 șuruburi de pe partea laterală de pro- tecție (12) de pe discul de șlefuire și scoateți-l (Fig. 7). Slăbiți piulița (Fig. 8/ A) (rețineți că discul de șlefuire este înșurubat cu let la stânga) ținând piulița (Fig. 9/ A) de pe rola opusă a benzii de șlefuire. Apoi îndepărtați anșa (B). Acum puteți înlocui discul de șlefuire (6). Montajul se realizează cu ajutorul unei cârpe. Așezați anșa (B) pe arbore și înșurubați piulița (A) cu o strângere manuală (Fig. 8). Pentru a strânge piulița (A), țineți discul de șlefuire (6) cu o cârpă și strângeți piulița (A) (Fig. 8). Schimbarea benzii de șlefuire (Fig. 1/10 – 12)

• Slăbiți șuruburile (12) și scoateți capacul de protec- ție lateral (13).

• Slăbiți șurubul de tensionare pentru rola superioară a benzii (11) câteva ture.

• Apăsați în jos rola superioară a benzii și trageți ban- da de șlefuire de pe role.

• Așezați noua bandă de șlefuire (9) în centrul rolelor inferioare și superioare și apoi eliberați rola superi- oară (11) pentru a o tensiona.

• Acum strângeți șurubul de tensionare pentru rola superioară a benzii (11) și montați capacul lateral.

• Puteți regla rularea benzii cu ajutorul șurubului de reglare laterală (10) prin slăbirea șurubului de regla- re pentru rularea benzii (10). Cel mai bine este să rotiți banda de șlefuire cu mâna pentru a putea regla cu precizie rularea benzii. Nivelul presiunii acustice L

3 dB Nivelul puterii acustice L

3 dB Limitaţi zgomotul produs și vibrațiile la minimum!

• Utilizaţi numai aparate ireproșabile.

• Întreţineţi şi curăţaţi regulat aparatul.

• Adaptaţi modul dumneavoastră de lucru cu aparatul.

• Nu suprasolicitaţi aparatul.

• Dacă este cazul, permiteţi vericarea aparatului.

• Deconectaţi aparatul când nu este folosit.

7. Înainte de punerea în funcțiune

Asiguraţi-vă înainte de conectare că datele înscrise pe plăcuţa de fabricaţie coincid cu datele reţelei. Scoateţi întotdeauna şa de reţea înainte de a efec- tua reglajele aparatului.

• Mașina trebuie să e instalată într-o poziție stabi- lă, adică xată cu șuruburi pe un banc de lucru sau similar.

• Înainte de punerea în funcţiune trebuie montate toa- te capacele şi dispozitivele de siguranţă în conformi- tate cu prescripţiile.

• Discurile de șlefuire trebuie să poată funcționa liber. Montarea deectorului de scântei (Fig. 1 – 3)

• Ghidați deectorul de scântei (2) sub calota de pro- tecție (5). Înșurubați deectorul de scântei (2) la calo- ta de protecție (5) cu ajutorul șurubului de reglare (3).

• Pentru a face acest lucru, utilizați șurubul (3) cu șaiba elastică, șaiba și piulița, care sunt atașate la deectorul de scântei (2). Veți avea nevoie de o șu- rubelniță și de o cheie inelară adecvată pentru a o menține în poziție (Fig. 2).

• Reglați deectorul de scântei (2) cu ajutorul șuru- bului de reglare (3) astfel încât distanța dintre discul de șlefuire uscată (6) și deectorul de scântei (2) să e cât mai mică posibil și în niciun caz mai mare de 2 mm. (Fig. 3)

• Reglați deectorul de scântei (2) pentru a compensa uzura discului. Montarea suportului pentru piesă (Fig. 1/4 - 6)

• Se înșurubează suportul pentru piesă (8) de pe „par- tea benzii” cu șuruburile cu stea (7), suportul piesei (8) de pe partea discului de șlefuire (5) se xează pe polizor cu cele 2 șuruburi de xare (18).www.scheppach.com

9. Curățarea și întreținerea curentă

Deconectați șa de rețea înainte de a efectua orice lu- crare de curăţare. Curățarea

• Feriţi dispozitivele de protecţie, fantele pentru aer şi carcasa motorului cât mai mult posibil de praf şi mur- dărie. Frecaţi aparatul cu o lavetă curată sau suaţi cu aer comprimat la presiune scăzută.

• Vă recomandăm să curăţaţi aparatul imediat după ecare utilizare.

• Curăţaţi regulat aparatul după ecare folosire cu o lavetă umedă şi puţin săpun de lubriere. Nu utilizaţi detergenţi sau solvenţi, aceştia ar putea ataca pie- sele din material plastic ale aparatului. Aveţi grijă să nu poată pătrundă apă în interiorul apa- ratului. Întreținerea curentă În interiorul aparatului nu există alte piese care să ne- cesite întreţinere. Informații cu privire la service Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept con- sumabile. Piese de uzură*: Mijloc abraziv

• nu este inclus în mod obligatoriu în pachetul de livrare! Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

10. Depozitare și transport

Depozitaţi aparatul şi accesoriile acestuia într-un loc în- tunecat, uscat, ferit de îngheţ şi inaccesibil pentru copii. Temperatura optimă de depozitare se situează între 5 și 30 ˚C.Păstrați unealta electrică în ambalajul original. m Atenție! Scoateţi şa de reţea! Asigurați aparatul împotriva răsturnării și căderii în tim- pul transportului. Aparatul trebuie să e ridicat de capacul din dreapta și din stânga pentru transport. Cablurile de rețea, tije- le exibile ale lămpilor etc. nu trebuie utilizate pentru transport.

m Atenţie! Este esențial să asamblați complet produsul înain- te de punerea în funcțiune! Comutator pornire/oprire (16)

• Pentru pornire, poziționați comutatorul pornit/oprit (16) în poziția 1.

• Pentru oprire, mutați comutatorul pornit/oprit (16) în poziția 0. După pornire, așteptați până când aparatul a atins tu- rația maximă. Abia apoi trebuie să începeți să șlefuiți. Polizare

• Așezați piesa pe suportul pentru piesă (8) și ghi- dați-o încet spre discul de șlefuire (6) la unghiul dorit până când o atinge.

• Mișcați ușor piesa înainte și înapoi pentru a obține rezultate optime de șlefuire. Acest lucru asigură, de asemenea, că discul de șlefuire (6) este uzat uni- form. Lăsați piesa să se răcească între timp. Șlefuire cu bandă

• Ţineţi întotdeauna ferm piesa de lucru în timp ce şlefuiţi.

• Nu aplicaţi presiune mare.

• Piesa trebuie mișcată înainte și înapoi pe banda de șlefuire în timpul șlefuirii pentru a preveni uzura hâr- tiei abrazive pe o parte!

• Important! Bucăţile de lemn trebuie să e şlefuite întotdeauna în sensul texturii lemnului pentru a pre- veni aşchierea. Extractor cu discuri de șlefuire Extractorul cu discuri de șlefuire este o unealtă pentru nivelarea discului de șlefuire.

• Apăsați ușor pe discul de șlefuire – fără a genera scântei. Deplasați extractorul în lateral pe toată lăți- mea discului de șlefuire. m Atenție! Purtați întotdeauna ochelari de protecție! Atenţie! Dacă discul sau banda de șlefuire se blochea- ză în timpul lucrului, vă rugăm să scoateți piesa și să așteptați până când dispozitivul atinge din nou viteza maximă.www.scheppach.com

Indicații importante Motorul electric este executat pentru regimul de func- ţionare S 1. În cazul unei suprasolicitări a motorului, acesta se de- conectează automat. După un timp de răcire (diferit), motorul poate conectat din nou. Tipul racordului Y În cazul în care conducta de racord la rețeaua electrică a acestui produs este deteriorată, acesta trebuie înlo- cuit de către producător sau de către serviciul de asis- tență pentru clienți al acestuia sau de către o persoană cu calicare similară pentru a evita pericolele.

12. Eliminarea ca deșeu și revaloricarea

Indicaţii referitoare la ambalaj Materialele de ambalare sunt reci- clabile. Vă rugăm să eliminaţi am- balajele ca deşeu, în mod ecologic. Indicaţii referitoare la Legea privind echipamente- le electrice și electronice (ElektroG) Echipamentele uzate electrice şi electroni- ce nu reprezintă gunoi menajer şi trebuie colectate separat, respectiv eliminate ca deşeu!

• Bateriile sau acumulatorii uzaţi care nu sunt încor- poraţi în aparatul uzat trebuie îndepărtaţi fără a distruși înainte de predarea acestora! Eliminarea ca deşeu a acestora este reglementată de Legea pri- vind bateriile.

• Deţinătorii, respectiv utilizatorii echipamentelor electrice şi electronice sunt obligaţi prin lege să le returneze după folosire.

• Utilizatorul nal este personal responsabil de şter- gerea datelor sale cu caracter personal din echipa- mentul uzat care trebuie eliminat ca deşeu!

• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice şi electronice nu pot aruncate la gunoiul menajer.

• Echipamentele electrice şi electronice pot predate gratuit la următoarele puncte: - Puncte publice de eliminare sau colectare a de- șeurilor (de exemplu, curțile clădirilor municipale). - Puncte de vânzare ale echipamentelor electronice (zice sau online), în cazul în care distribuitorii sunt obligaţi să primească produsele spre a colectate sau dacă oferă în mod voluntar acest serviciu.

11. Branşamentul electric

Motorul electric instalat este racordat pregătit de funcţionare. Racordul corespunde dispoziţii- lor în vigoare ale asociaţiilor profesionale şi din normele DIN. Racordul la reţeaua electrică pus la dispoziţie de client, precum şi cablul prelungitor utilizat, trebuie să corespundă acestor prescripţii. Conductori de legătură electrici deterioraţi La conductorii de legătură electrici apar în mod frec- vent deteriorări ale izolaţiei. Cauzele pentru aceasta pot :

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uşi.

• Puncte de frângere, din cauza xării sau ghidării improprii a conductorului de legătură.

• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.

• Deteriorări ale izolaţiei cauzate de smulgerea din priza de perete.

• Fisuri cauzate de învechirea izolaţiei. Utilizarea conductorilor de legătură electrici care pre- zintă asemenea deteriorări nu este permisă, ei prezen- tând pericol de moarte din cauza deteriorării izolaţiei. Vericaţi regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveţi în vedere ca, la veri- care, conductorul de legătură să nu stea suspendat de reţeaua electrică. Conductorii de legătură electrici trebuie să corespun- dă dispoziţiilor în vigoare ale asociaţiilor profesionale şi din normele DIN. Utilizaţi numai conductori de le- gătură cu identicatorul H05VV-F. Este prescris ca notaţia tipului să e imprimată pe cablul de conexiune. Motorul de curent alternativ

• Tensiunea de reţea trebuie să e 230-240 V~.

• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secţiune de 1,5 milimetri pătraţi. Racordurile și reparațiile la echipamentul electric pot efectuate numai de către un electrician calicat. În cazul solicitărilor de informaţii vă rugăm să indicaţi următoarele date:

• Tipul de curent al motorului

• Datele de pe plăcuţa de fabricaţie a maşinii

• Datele de pe plăcuţa de fabricaţie a motoruluiwww.scheppach.com

• În cazul în care un producător livrează un echipa- ment electronic nou către o gospodărie privată, echipamentul electric uzat va colectat gratuit, la cererea utilizatorului nal. În acest scop, contactaţi serviciul de asistenţă a clienţilor al producătorului.

• Acestea se aplică doar pentru aparatele care sunt instalate şi achiziţionate în ţările Uniunii Europene şi care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în ţările din afara Uniunii Europene să se aplice alte dispoziţii pentru eliminarea ca de- şeu a echipamentelor electrice şi electronice uzate. - Puteţi preda gratuit către producător, fără a necesară achiziţionarea în prealabil a unui echi- pament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipa- mente electrice uzate din ecare tip de echipa- ment, cu o lungime laterală de maximum 25 de centimetri. - Puteţi aa care sunt condiţiile suplimentare de colectare ale producătorului şi distribuitorului la serviciul de asistenţă a clienţilor respectiv.

13. Remedierea avariilor

Defecțiune Cauza posibilă Remediere Motorul nu pornește. a) Comutator de pornire/oprire defect. b) Cablu de alimentare comutator de pornire/oprire defect. c) Comutator de pornire/oprire defect. d) Siguranță arsă. e) Motorul se supraîncălzeşte. a-d) Înlocuiți toate piesele defecte înainte de repunerea în funcțiune a mașinii. e) Contactaţi centrul dvs. local de service. Dispuneţi efectuarea reparaţiilor de către personalul instruit. Mașina încetinește în timpul lucrului. Se exercită o presiune prea mare asupra piesei. Aplicați mai puțină presiune pe piesă. Banda de șlefuire se desprinde de pe rolele de bandă. Banda de șlefuire se deplasează strâmb. Montați din nou banda de șlefuire. Lemnul (piesa) are urme de arsură datorate șlefuirii. a) Discul de șlefuire/cureaua de șlefuire este unsuroasă. b) Se exercită o presiune prea mare asupra piesei. a) Înlocuiți discul de șlefuire/banda de șlefuire. b) Aplicați mai puțină presiune pe piesă.www.scheppach.com

14. Declaraţia de conformitate
