BGS700 - Murskain SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yhdistetty penkkihiomakone ja nauhahiomakone
Merkki	Scheppach
Malli	BGS700
Mitat (P x L x K)	400 x 305 x 355 mm
Paino	10 kg
Nimellisjännite	230-240 V ~ 50 Hz
Ottoteho	250 W (S1) / 370 W (S2 30 min)
Tyhjäkäyntinopeus	2980 min⁻¹
Hiomalaikan halkaisija	150 mm
Hiomalaikan paksuus	20 mm
Hiomalaikan reikä	12,7 mm
Maksimi kehänopeus (hiomalaikka)	23,4 m/s
Hiomanauha	686 x 50 mm
Nauhan nopeus	15,6 m/s
Äänenpainetaso LpA	79 dB (K=3 dB)
Äänitehotaso LWA	92 dB (K=3 dB)
Päätoiminnot	Hionta, nauhahionta, teroitus
Turvavarusteet	Säädettävä kipinäsuoja, suojakupu, käynnistys/pysäytyskytkin, automaattinen ylikuormituspysäytys
Mukana toimitettavat tarvikkeet	1 hiomalaikka, 1 hiomanauha, 1 laikan oikaisulaite
Kulutusosat	Hiomatarvikkeet (laikka, nauha) – eivät kuulu takuun piiriin
Huolto	Säännöllinen puhdistus kostealla liinalla ja miedolla saippualla; hiomalaikan ja nauhan vaihto
Asennus	Työpöydälle (4 kiinnitysreikää)
Takuu	Lainmukainen, materiaali- tai valmistusvirheet

Usein kysytyt kysymykset - BGS700 SCHEPPACH

Kuinka vaihtaa Scheppach BGS700:n hiomalaikka?

Irrota laite verkkovirrasta. Poista sivukannen (13) 3 ruuvia ja irrota kansi. Löysää mutteri (vasenkierteinen) pitämällä vastakkaista hihnapyörän mutteria. Poista laippa ja kulunut hiomalaikka. Aseta uusi hiomalaikka, palauta laippa ja kiristä mutteri käsin. Aseta sivukansi takaisin.

Kuinka säätää kipinäsuoja?

Löysää kipinäsuojan (2) säätöruuvia (3). Säädä hiomalaikan ja kipinäsuojan väli enintään 2 mm:iin ja kiristä ruuvi. Tarkista väli säännöllisesti, koska hiomalaikka kuluu.

Mikä on jatkuva maksimiteho?

Moottori kestää 250 W jatkuvassa käytössä (S1). Lyhytaikaisessa käytössä (S2 30 min) voit käyttää 370 W. 30 min kuormituksen jälkeen anna moottorin jäähtyä.

Voinko käyttää tätä konetta puun hiontaan?

Kyllä, BGS700 on suunniteltu metallin, puun ja muiden materiaalien hiontaan ja nauhahiontaan. Käytä aina oikeaa nauhaa tai hiomalaikkaa ja käytä pölysuojainta työstäessäsi puuta.

Kuinka puhdistaa kone?

Irrota aina verkkovirrasta ennen puhdistusta. Käytä kosteaa liinaa ja mietoa saippuaa. Älä käytä voimakkaita pesuaineita. Älä päästä vettä moottoriin. Puhalla ilmanvaihtoaukot matalapaineisella paineilmalla.

Mitä tehdä, jos hiomanauha poikkeaa tai tulee pois rullilta?

Pysäytä kone ja irrota verkkovirrasta. Löysää ylärullan (11) kiristysruuvia. Työnnä rullaa alaspäin, aseta nauha oikein rullien keskelle ja kiristä ruuvi. Jos nauha poikkeaa edelleen, säädä sivuttaissäätöruuvia (10).

Mitä tarvikkeita toimitetaan BGS700:n mukana?

Toimitukseen kuuluu: hiomalaikka, hiomanauha, laikan oikaisulaite ja käyttöohje. Asennus työpöydälle vaatii omat ruuvit (4 kiinnitysreikää).

Mikä on tämän laitteen takuu?

Scheppach takaa laitteen lainmukaisen ajan vastaanotosta alkaen. Kulutusosat (hiomatarvikkeet) eivät kuulu takuun piiriin. Vioista on ilmoitettava 8 päivän kuluessa. Korjaukset on tehtävä valtuutetun ammattilaisen toimesta.

Kuinka kuljettaa BGS700 turvallisesti?

Irrota aina pistoke verkkovirrasta. Kanna laitetta sivukansista, älä koskaan johdosta. Varmista, ettei se kaadu. Säilytä kuivassa, pimeässä ja jäätymättömässä paikassa 5–30 °C:ssa.

Mistä löydän varaosia BGS700:lle?

Varaosat ja tarvikkeet ovat saatavilla Scheppachin huoltokeskuksesta. Skannaa käsikirjan etusivulla oleva QR-koodi päästäksesi tietoihin. Käytä ainoastaan alkuperäisiä osia.

KÄYTTÖOHJE BGS700 SCHEPPACH

Laitteessa olevien merkkien selitys

	„Varoitus – Tapaturmavaaran vähentämiseksi lue käyttöohje“
	Käytä kuulosuojuksia. Melun vaikutus saattaa aiheuttaa kuulon heikkenemistä.
	Käytä pölynaamaria. Puun ja muiden materiaalien työstössä saattaa syntyä teveydel-le vaarallista pölyä. Asbestipitoista materiaalia ei saa työstää!
	Käytä suojalaseja. Työssä syntyvät kipinät tai laitteesta sinkoutuvat sirpaleet, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen.
△ Huomio!	Nämä käyttöohjeet tarjoavat turvallisuuttasi koskevat kohdat, jotka on merkitty tällä osoituksella
△ Noudata varovai-suutta!	Näiden laiminlyönti voi aiheuttaa vähäisen tai keskitason loukkaantumisvaaran
△ Varoitus!	Näiden ohjeiden laiminlyönti voi aiheuttaa hengenvaaran tai vakavien vammojen vaaran
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo: Sivu:

1. Johdanto 190
2. Laitteen kuvaus (kuva. 1 - 3) 190
3. Toimituksen laajuus 190
4. Määräysten mukainen käyttö 191
5. Turvallisuusohjeet....191
6. Tekniset tiedot....194
7. Ennen käyttöönottoa.... 194
8. Käyttö....195
9. Puhdistus ja kunnossapito.... 196
10. Varastointi ja kuljetus.... 196
11. Sähköliitäntä 196
12. Käytöstäpoisto ja uusiokäyttö.... 197
13. Häiriöiden poistaminen.... 197
14. Vaatimustenmukaisuusvakuutus 279

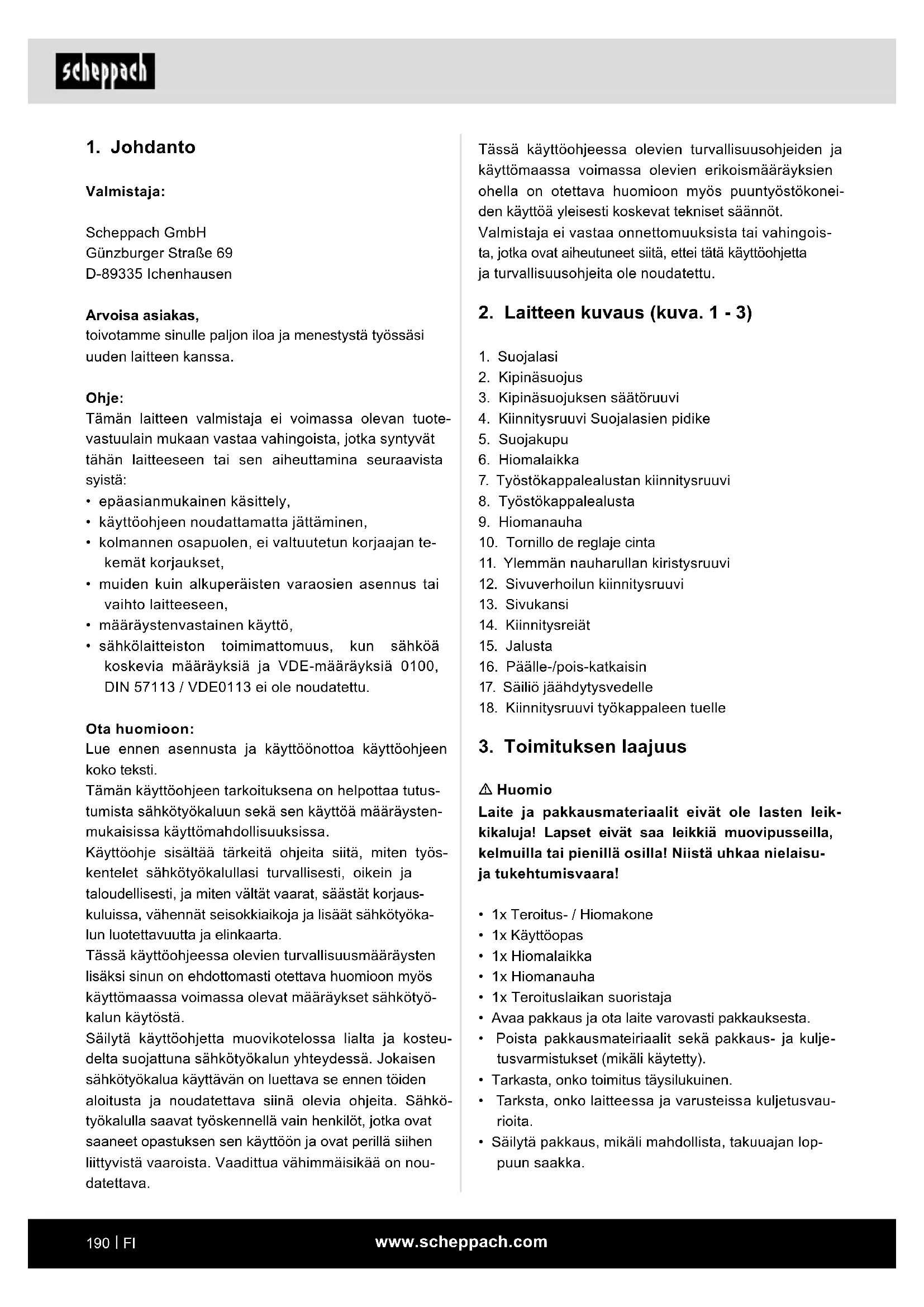

1. Johdanto

Valmistaja:

Scheppach GmbH

toivotamme sinulle paljon iloa ja menestystä työssäsi uuden laitteen kanssa.

Ohje:

Tämän laitteen valmistaja ei voimassa olevan tuote- vastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:

• epäasianmukainen käsittely,
- käyttöohjeen noudattamatta jättäminen,
- kolmannen osapuolen, ei valtuutetun korjaajan tekemät korjaukset,
- muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,
- määräystenvastainen käyttö,
- sähkölaitteiston toimimattomuus, kun sähköä koskevia määräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei ole noudatettu.

Ota huomioon:

Lue ennen asennusta ja käyttöönottoa käyttöohjeen koko teksti.

Tämän käyttöohjeen tarkoituksena on helpottaa tutustumista sähkötyökaluun sekä sen käyttöä määräystenmukaisissa käyttömahdollisuuksissa.

Käyttöohje sisältää tärkeitä ohjeita siitä, miten työskentelet sähkötyökalullasi turvallisesti, oikein ja taloudellisesti, ja miten vältät vaarat, säästät korjauskuluissa, vähennät seisokkiaikoja ja lisäät sähkötyökalun luotettavuutta ja elinkaarta.

Tässä käyttöohjeessa olevien turvallisuusmääräysten lisäksi sinun on ehdottomasti otettava huomioon myös käyttömaassa voimassa olevat määräykset sähkötyökalun käytöstä.

Säilytä käyttöohjetta muovikotelossa lialta ja kosteudelta suojattuna sähkötyökalun yhteydessä. Jokaisen sähkötyökalua käyttävän on luettava se ennen töiden aloitusta ja noudatettava siinä olevia ohjeita. Sähkötyökalulla saavat työskennellä vain henkilöt, jotka ovat saaneet opastuksen sen käyttöön ja ovat perillä siihen liittyvistä vaaroista. Vaadittua vähimmäisikää on noudatettava.

Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaassa voimassa olevien erikoismääräyksien ohella on otettava huomioon myös puuntyöstökoneiden käyttöä yleisesti koskevat tekniset säännöt.

Valmistaja ei vastaa onnettomuuksista tai vahingoista, jotka ovat aiheutuneet siitä, ettei tätä käyttöohjetta ja turvallisuusohjeita ole noudatettu.

2. Laitteen kuvaus (kuva. 1 - 3)

1. Suojalasi
2. Kipinäsuojus
3. Kipinäsuojuksen säätöruuvi
4. Kiinnitysruuvi Suojalasien pidike
5. Suojakupu
6. Hiomalaikka
7. Työstökappalealustan kiinnitysruuvi
8. Työstökappalealusta
9. Hiomanauha
10. Tornillo de reglaje cinta
11. Ylemmän nauharullan kiristysruuvi
12. Sivuverhoilun kiinnitysruuvi
13. Sivukansi
14. Kiinnitysreiät
15. Jalusta
16. Päälle-/pois-katkaisin
17. Säiliö jäähdytysvedelle
18. Kiinnitysruuvi työkappaleen tuelle

3. Toimituksen laajuus

△ Huomio

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisuja tukehtumisvaara!

• 1x Teroitus- / Hiomakone
• 1x Käyttöopas
• 1x Hiomalaikka
- 1x Hiomanauha
• 1x Teroituslaikan suoristaja
- Avaa pakkaus ja ota laite varovasti pakkauksesta.
- Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
• Tarkasta, onko toimitus täysilukuinen.
- Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
- Säilytä pakkaus, mikäli mahdollista, takuuajan loppuun saakka.

4. Määräysten mukainen käyttö

Tämä hiomakone on yhdistelmälaite, jolla voidaan suorittaa metallien, kaikenlaatuisen puun ja muiden materiaalien karkeaa ja hienohiomista käyttäen vastaavia hiomalaikkoja tai hiomanauhoja. Koneessa saa käyttää vain siihen sopivia hiomanauhoja tai hiomalaikkoja, jotka vastaavat tässä ohjeessa annettuja tyyppitietoja.

Konetta saa käyttää ainoastaan sille määrättyyn käyt-tötarkoitukseen! Vaikka käyttö vastaakin määräyksiä, ei tiettyjä jäämäriskejä voida kokonaan sulkea pois.

Koneen rakenteen ja valmistuksen perusteella saattavat seuraavat vaarakohteet jäädä jäljelle.

• Hiomalaikkaan koskettaminen sen suojaamattomalla alueella.
• Vahingoittuneista hiomalaikoista poissinkoavat palaset.
• Työstökappaleiden ja niiden palasten poissinkoaminen.
• Kuulovauriot, mikäli ei käytetä tarvittavaa kuulosuo-justa
• Käytettäessä konetta suljetuissa tiloissa syntyy terveydelle vaarallisia puupölypäästöjä.
• Laitteen pyöriviä osia ei voida suojata toiminnallisista syistä. Toimi sen vuoksi harkiten ja pidä työstökappaleesta hyvin kiinni, jotta vältät poisluiskahtamisen, jonka vuoksi kätesi saattaisivat joutua kosketuksiin hiomanauhan kanssa.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuustai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

5. Turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

⚠️ VAROITUS!

Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdys-vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2. Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.

c) Pidä sähkötyökalusi loitolla sateesta tai kosteudesta. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.

d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.

e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3. Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujenturvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

1. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on vial- linen. Sähkötyökalu, jota ei voi kytkeä asianmu kaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, lisävarusteita ja käytet- tävää työkalua jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5. Huolto

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

HUOMIO!

Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalais- ten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen valmistajan kanssa ennen kuin alkavat käyttää konetta.

Turvallisuusohjeet pöytähiomakoneita varten

a) Älä käytä vahingoittuneita käyttötyökaluja. Tarkasta käyttötyökalut, kuten hiomalaikat, aina ennen käyttöä säröilyn ja halkeamien varalta. Jos olet tarkastanut käytettävän työkalun ja otat sen käyttöön, sinun ja muiden lähellä olevien henkilöiden on pysyteltävä pyö-rivän käyttötyökalun tason ulkopuolella. Anna laitteen käydä 1 minuutin ajan suurimmalla kierrosluvulla. Vialliset käyttötyökalut murtuvat yleensä tämän testiajan aikana.

b) Käyttötyökalun sallitun kierrosluvun on oltava vähintään niin korkea kuin sähkötyökalun määritetty enimmäiskierrosluku. Lisävarusteet, joita pyöritetään nopeammin kuin mikä niille on sallittua, voivat murtua ja osia voi sinkoilla ympäristöön.

c) Älä koskaan hio hiomalaikan sivupinnoilla. Hiominen sivupinnoilla voi aiheuttaa hiomalaikan hajoamisen ja pirstaloitumisen.

Erityiset turvallisuustiedot

1. Käytä aina suojalaseja ja -käsineitä sekä kuulos- uojaimia tehdessäsi hiomis-, harjaamis- ja leikkaa- mistöitä.
2. Tarkista, että laikassa osoitettu pyörimisnopeus on sama tai suurempi kuin työkalulle ilmoitettu nimellispyörimisnopeus.
3. Varmista, että hiomalaikka on sopivan kokoinen hiomakoneelle.
4. Hiomalaikkoja on käsiteltävä ja säilytettävä huo- lellisesti valmistajan ohjeiden mukaisesti. Tutki hi- omalaikka joka kerran ennen käyttöä. Älä koskaan käytä hiomalaikkoja, joiden osat ovat irronneet tai murtuneet tai muulla tavoin vaurioituneet.
5. Huolehdi siitä, että käytät vain hiomalaikkoja ja hi- omaharjoja, joiden nopeudeksi on merkitty vähin- tään yhtä suuri kuin sähkötyökalun arvokilvessä ilmaistu nopeus.

6. Varmista, että hiomalaikat asennetaan valmistajan ohjeiden mukaisesti.

7. Varmista, että välikerroksia käytetään, jos ne kuulu-vat toimitukseen ja hiomalaikka vaatii niiden käyttöä.

8. Varmista, että hiomalaikka on oikein asennettu ja kiinnitetty ennen kuin alat käyttää työkalua. Anna koneen käydä ilman kuormaa ja turvallisessa asennossa 5 minuuttia. Sammuta kone välittö-mästi, jos se alkaa täristä huomattavasti, tai jos havaitset muita vikoja. Jos näin käy, tutki kone syyn selvittämiseksi.
9. Sähkötyökalua ei saa koskaan käyttää ilman sen mukana toimitettua suojusta.
10. Älä koskaan käytä erillisiä supistusholkkeja tai sovittimia suurempireikäisten hiomalaikkojen sovittamiseksi koneeseen.
11. Huolehdi siitä, että lentävät kipinät eivät aiheuta vaaraa; että ne eivät esimerkiksi osu kehenkään tai saa tulenarkoja aineita syttymään.
12. Käytä aina suojalaseja ja kuulosuojaimia sekä tarpeen mukaan muita henkilönsuojaimia, kuten käsineitä, suojaesiliinaa ja -kypärää.
13. Työstökappale kuumenee hiomisen yhteydessä.

Tärkeää! Palovammojen vaara!

Anna työstökappaleen jäähtyä. Materiaali saattaa kuumentua erittäin paljon hiomisen aikana. Jos työskentelet pidempään, anna työstökappaleen välillä jäähtyä.

1. Älä käytä jäähdytysnestettä tai vastaavaa.
2. Ennen hiomakoneen käyttämistä kokeile hioma- laikkojen kilahtamista (ehjistä hiomalaikoista kuu- luu kirkas ääni, kun niitä napautetaan kevyesti esimerkiksi muovivasaralla). Tätä keinoa voit käyt- tää myös asentaessasi uusia hiomalaikkoja (voit varmistaa, etteivät ne ole vaurioituneet kuljetuk- sessa). Konetta tulee testata kuormittamattomana vähintään 5 minuuttia. Poistu vaaralliselta alueelta testin ollessa käynnissä.
3. Käytä vain sellaisia hiomalaikkoja, joihin on mer-kitty valmistajan tiedot, käytetty liimatyyppi, mitat ja sallittu kierrosluku.
4. Hiomalaikkoja on säilytettävä kuivassa paikassa, mieluiten tasaisessa lämpötilassa.
5. Käytä hiomalaikkojen kiinnittämiseen vain koneen mukana toimitettuja kiinnityslaippoja.
6. Käytä hiomalaikkojen kiinnittämiseen vain samankokoisia ja -muotoisia kiinnityslaippoja. Kiinnityslaipan ja hiomalaikan välisten välikerrosten on oltava joustavaa materiaalia, esimerkiksi kumia tai pehmeää pahvia.

7. Älä koskaan suurenna hiomalaikkojen kiinnitysaukkoa poraamalla.

8. Työstökappaleen tuet ja säädettävät yläsuojukset on aina siirrettävä niin lähelle hiomalaikkaa kuin mahdollista (enint. 2 mm välys).

9. Hiomalaikkoja ei saa käyttää ilman suojuksia. Seuraavia välyksiä ei saa ylittää:

Työstökappaleen tuki/hiomalaikka: enint. 2 mm Suojus/hiomalaikka: enint. 2 mmm

1. Suojuksen pidike, työstökappaleen tuki ja läpinäkyvä suojus on asennettava ennen kuin yhdistelmähiomakonetta käytetään.

2. Virtajohto on irrotettava pistorasiasta ennen hiomalaikan vaihtamista.

3. Kuivahiomalaikan suurin sallittu kehänopeus on: 23 m/s; m/s = (d x 3,14 x n) / (60 x 1000)d = hiomalaikan halkaisija millimetreinä n = moottorin kierrosta minuutissa

4. Moottorin kotelon suurin sallittu lämpötila: 80 C

5. Ennen työn aloittamista kierrä hiomakone tiukasti työpenkkiin kahdesta pohjalevyssä olevasta kiinnityskohdasta.

6. Säädä kipinänohjauslevyä aika ajoin laikan kulumisen kompensoimiseksi. Huomaa, että etäisyys kipinänohjauslevyn ja laikan välillä on pidettävä mahdollisimman pienenä, eikä se saa milloinkaan ylittää 2 mm.

7. Hiomalaikka on vaihdettava viimeistään silloin, kun kipinänohjauslevyä ja työstökappaleen tukea ei enää voi asettaa 2 mm: n enimmäisetäisyydelle hiomalaikasta.

Jäännösriskit

Vaikka käyttäisit tätä sähkötyökalua ohjeiden mukaisesti, tiettyjä jäännösriskejä ei voida sulkea

pois. Koneen rakenteeseen ja suunnitteluun saat-

taa liittyä seuraavia vaaroja:

• Keuhkovaurio, jos sopivaa pölyltä suojaavaa maskia ei käytetä.
• Kuulovaurio, jos sopivaa kuulosuojausta ei käytetä.
• Terveyshaitat, joita aiheutuu käsitärinästä, jos laitetta käytetään pitkän aikaa tai jos sitä ei ohjata ja huolleta oikein.

Säilytä nämä turvallisuustiedot varmassa paikassa.

6. Tekniset tiedot

Konstruktionsmätt PxLxK	400 x 305 x 355 mm
Hiomalaikan ∅	150 mm
Hiomalaikan paksuus	20 mm
Hiomalaikan porareiän ∅	12,7 mm

Ulkoreunan kiertonopeus kork 23,4 m/s
Vyön nopeus	15,6 m/s
Hiomanauha L x W 686 x 50 mm
Paino 10 kg
Moottori
Nimellisjännite	230-240 V~ / 50 Hz
Virranottoteho	S1 250 W S2 30min 370 W
Joutokäyntikierrosluku n_0	2980 min ^-1

Käyttöaika:

Käyttöaika S2 30 min (lyhytaikainen käyttö) tarkoittaa, että moottoria saa kuormittaa 370 watin nimellisteholla jatkuvasti vain tyyppikilvessä ilmoitetun ajan verran (30 minuuttia). Muuten se kuumenisi liikaa. Tauon aikana moottori jäähtyy takaisin alkulämpötilaansa.

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN 62841 mukaisesti.

Äänen painetaso L _pA 79 dB

Mittausvirhe K_pA 3 dB

Äänen tehotaso L_WA 92 Mittausvirhe K_WA 3 dB

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!!

• Käytä ainoastaan moitteettomia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Sovita työskentelytapasi laitteen mukaiseksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite aina tarvittaessa.
• Sammuta laite, kun sitä ei käytetä.
• Käytä suojakäsineitä..

7. Ennen käyttöönottoa

Tarkasta ennen koneen liittämistä sähköverkoon, että tyyppikilven tiedot vastaavat käytettävän verkkovirran tietoja.

Irroita verkkopistoke ennen kaikkia huolto- ja asennustoimia.

• Kone tulee asentaa tukevasti paikalleen, ts. se tulee ruuvata kiinni työpöytään tms..
• Ennen käyttöönottoa tulee kaikki suojukset ja turvalaitteet asentaa määräysten mukaisesti paikoilleen.
• Hiomalaikkojen tulee voida pyöriä esteettä.

Kipinäsuojuksen asennus (kuvat 1 - 3)

• Vie kipinäsuojus (2) suojakuvun (5) alle.
Ruuvaa kipinäsuojus (2) ylhäältä ruuveilla (3) kiinni suojakupuun (5).
- Kiinnitä kipinänohjauslevy (2) säätöruuvilla (3) sekä jousialuslevyllä ja aluslevyllä. Kiinnittämiseen tarvitset ruuvimeisselin (kuva 2).
- Säädä kipinäsuojus (2) säätöruuvilla (3) niin, että kuivahiomalaikan (6) ja kipinäsuojuksen (2) välinen etäisyys on niin vähäinen kuin mahdollista eikä missään tapauksessa ole suurempi kuin 2mm. (kuvat 3)
- Korjaa kipinäsuojuksen (2) säätöä aika ajoin tällä tavoin, jotta laikan kulumisen aiheuttamat muutokset tasataan.

Työstökappaletukien asennus (kuvat 1/4 - 6)

- Kiinnitä työkappaleen tuet (8) teroitus-/hiomakoneeseen käyttämällä työkappaleen tuen tähtiruuvia (7) nauhapuolella ja 2 kiinnitysruuvia työkappaleen tuelle (18) teroituslaikan (5) puolella.

Työstökappaletukien säätö (kuvat 5 + 6)

- Säädä työkappaleen tuet (8) käyttämällä kiinnitysruuveja työkappaleen tuelle (18) ja työkappaleen tuen tähtiruuvia (7) siten, että väli kuivan teroituslaikan (6) tai teroitus-/hiomanauhan (9) ja työkappaleen tukien (8) välillä on mahdollisimman pieni eikä ehdottomasti yli 2 mm. - Säädä työstökappaletuet (8) aika ajoin siten, että kuivahiomalaikan (5) kulumisen aiheuttama muutos korjataan.

Hiomalaikan vaihto (kuvat 1/7 - 9)

Ota suojakuvun sivuosan (12) 3 ruuvia pois ja nosta suojakupu paikaltaan (kuvat.7).

Löysennä mutteria (kuvat 8/A) (huomio, hiomalaikka on kiinnitetty vasempaan kulkevilla kierteillä) siten, että pidät vastapäisen hiomalaikanpidikkeen mutteria paikallaan.

Ota sitten laippa (B) pois. Sitten voit vaihtaa hiomalai- kan (6) uuteen. Asentaminen tehdään päinvastaises- sa järjestyksessä. Kiinnitä laippa (B) akseliin ja kierrä mutteri (A) käsikireyteen (kuva 8).

Kiristä mutteri (A), pitele hiomalaikkaa (6) rievulla ja kiristä mutteri (A) (kuva 8).

Hiomanauhan vaihto (kuvat 1/10 - 12)

• Irroita kolme ruuvia (nro 12) ja ota sitten sivulla oleva suojus pois.

• Löysennä ylemmän nauharullan kiristysruuvia (nro 11) muutaman kierroksen verran.

• Työnnä ylänauharullaa alaspäin ja vedä teroitus-/hiomanauha pois rullista.

• Aseta uusi teroitus-/hiomanauha (9) keskelle ylä- ja alarullia ja vapauta kiinnitin ylänauharullasta.
• Kiristä sitten kiristysruuvi (nro 11) tiukkaan ja asenna sivulla oleva suojus paikalleen.
• Nauhan ohjauksen säätöruuvilla (10) sivulla voit säätää nauhan kulkua kääntämällä. Tarkka nauhan kulun säätö tehdään parhaiten kääntämällä teroiitus-/hiomanauhaa käsin.

8. Käyttö

⚠️ Huomio!

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

Päälle-/pois-katkaisin (16)

• Siirrä päälle-/pois-katkaisin (16) käynnistämistä var- ten asentoon 1.
• Sammuttamista varten päälle-/pois-katkaisin (16) käännetään asentoon 0.

Odota käynnistämisen jälkeen, kunnes laite on saavuttanut suurimman kierroslukunsa. Aloita hiominen vasta sitten.

Hiominen

• Aseta työstökappale työstökappalealustalle (8) ja siirrä sitä hitaasti halutussa kulmassa hiomalaikkaa (6) kohti, kunnes se koskettaa laikkaan.
• Liikuta työstökappaletta hieman edestakaisin parhaan mahdollisen hiomatuloksen saavuttamiseksi. Tällöin hiomalaikka (6) kuluu myös tasaisesti. Anna työstökappaleen jäähtyä välillä.

Hiominen

• Pidä työstökappaleesta aina tiukasti kiinni hiomisen aikana.
• Älä kohdista siihen liikaa painetta.
• Työstökappaletta tulee liikuttaa hiottaessa hiomapaperin laidasta laitaan, jotta estetään hiomapaperin kuluminen yksipuolisesti!
• Tärkeää! Puukappaleet tulee aina hioa puun syiden suuntaan, jotta ne eivät lohkeile.

Teroituslaikkasuoristajan käyttäminen

Teroituslaikkasuoristaja on väline teroituslaikkojen suoristamiseen.

- Paina kevyesti teroituslaikkaa vasten – ilman kipi-nöiden synnyttämistä. Siirrä suoristaa sivusuunnassa koko laikan leveyden yli.

⚠️ Huomio! Käytä aina suojalaseja.

⚠️ Huomautus!

Jos hiomalaikka tai hiomahihna leikkaa kiinni kesken käytön, ota työstökappale pois siksi aikaa kunnes työ- kalu saavuttaa jälleen huippunopeutensa.

9. Puhdistus ja kunnossapito

Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinkin mahdollista.
• Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla.
• Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.
• Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä.t

Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvitsevia osia.

Asiakaspalvelutiedot

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Kuluvat osat*: Hioma-aineet

* ei välttämättä kuulu toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

10. Varastointi ja kuljetus

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauksissaan.

⚠️ Huomio! Irrota kone pistorasiasta!

Kone on ehdottomasti kiinnitettävä putoamista tai kaatumista vastaan kuljetuksen aikana.

Laitetta voidaan nostaa vasemmasta ja oikeasta te-roituslaikasta / nauhan hiomakannesta. Virtakaapelia, joustavaa valaisimen vartta, tms.

ei saa käyttää kuljetustarkoitukseen.

11. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia VDE- ja DIN-määräyksiä. Asiakkaan tekemän virtaliitännän sekä käytetyn jatkojohdon täytyy vastata näitä määräyksiä.

Viallinen sähköliitosjohto

Sähkön liitosjohtoihin syntyy usein eristysvaurioita. Syynä siihen voi olla:

• Painalluskohdat, kun liitosjohdot viedään ikkunan tai ovenraon läpi.
• Taittumiskohdat, kun liitosjohto kiinnitetään tai ohjataan epäasianmukaisesti.
  • Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.
• Eristysvauriot vedettäessä johto seinäpistorasiasta.
• Eristeen vanhenemisesta johtuvat halkeamat.

Tällaisia viallisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristysvaurioiden takia hengenvaarallisia.

Tarkasta sähkön liitosjohdot säännöllisesti vaurioiden varalta. Varmista, että liitosjohto ei tarkastuksen aikana ole kiinni virtaverkossa.

Sähkön liitosjohtojen on vastattava asiaankuuluvia VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja, joissa on merkintä H05V V-F.

Tyyppimerkintä on pakollinen liitosjohdossa.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 230-240 V\~.
• Jatkojohtojen, joiden pituus on alle 25 m, läpimitan on oltava 1,5 neliömillimetriä.

Sähkövarusteiden liitännän ja korjaukset saa tehdä vain sähköasentaja.

Ilmoita kyselyissä seuraavat tiedot:

• moottorin virtalaji
• koneen tyyppikilven tiedot
  • moottorin tyyppikilven tiedot

Tärkeät ohjeet:

Sähkömoottori on mitoitettu toiminttapaa S 1 varten. Moottorin ylikuormituksessa kytkeytyy moottori itsenäisesti pois päältä. Jäähdytysajan jälkeen (ajallisesti eroava) voidaan moottori taas kytkeä päälle.

Kytkentätyyppi Y

Jos tämän laitteen virtajohto on vioittunut, sen vaihtaminen on vaarojen välttämiseksi teetettävä valmistajalla tai valmistajan valtuuttamassa asiakaspalvelupisteessä tai muulla pätevällä henkilöllä.

12. Käytöstäpoisto ja uusiokäyttö

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.

- Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.

- Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

- Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

13. Häiriöiden poistaminen

Ongelma	Mahdollinen syy	Toimenpide
Moottori ei käynnisty	a) ON/OFF -kytkin vaurioitunut.b) ON/OFF -kaapeli vaurioitunut.c) ON/OFF -rele vaurioitunut.d) Sulake palanut.e) Moottori palanut.	a-d) Vaihda kaikki vaurioituneet osat, ennen kuin käytät konetta uudestaane) Ota yhteyttä paikalliseen huolto-keskukseen. Jokainen yritys suorittaa korjaus voi olla vaarallista, jos sitä ei tee pätevä henkilöstö.
Kone hidastuu työn aikana.	Työkappaleeseen on kohdistettu liikaa painetta.	Vähennä työkappaleeseen kohdistu-vaa painetta.
Hiomanauha irtoaa hihnapyöristä.	Nauha ei kulje suoraan.	Aseta suunta uudelleen.
Puu palaa hiomisen aikana.	a) Hiomalaikka tai nauha peittynyt rasvalla.b) Liiallinen työkappaleeseen kohdistuva paine.	a)Vaihda laikka tai nauhab) Vähennä työkappaleeseen kohdis-tuvaa painetta.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
