Toote tüüp	Kombineeritud lihv- ja lintlihvmasin
Kaubamärk	Scheppach
Mudel	BGS700
Mõõtmed (P x L x K)	400 x 305 x 355 mm
Kaal	10 kg
Nimipinge	230-240 V ~ 50 Hz
Võimsustarve	250 W (S1) / 370 W (S2 30min)
Tühikäigu pöörlemissagedus	2980 min⁻¹
Lihvkettal läbimõõt	150 mm
Lihvkettal paksus	20 mm
Lihvkettal ava	12,7 mm
Maksimaalne perifeerne kiirus (lihvketas)	23,4 m/s
Lihvlint	686 x 50 mm
Lindi kiirus	15,6 m/s
Helirõhutase LpA	79 dB (K=3 dB)
Helivõimsustase LWA	92 dB (K=3 dB)
Peamised funktsioonid	Lihvimine, lintlihvimine, teritamine
Ohutusvarustus	Reguleeritav sädemehoidja, kaitsekate, sisse/välja lüliti, automaatne väljalülitus ülekoormuse korral
Kaasasolevad tarvikud	1 lihvketas, 1 lihvlint, 1 ketta sirgesti
Kuluvad osad	Abrasiivid (lihvketas, lint) – ei kuulu garantii alla
Hooldus	Regulaarne puhastamine niiske lapiga ja pehme seebiga; lihvketta ja lindi vahetamine
Paigaldus	Töölauale (4 kinnitusava)
Garantii	Seaduslik, materjali- või tootmisdefektid

Korduma kippuvad küsimused - BGS700 SCHEPPACH

Kuidas vahetada Scheppach BGS700 lihvketast?

Ühendage seade vooluvõrgust. Eemaldage küljekatte (13) 3 kruvi ja võtke see maha. Vabastage mutter (vasakkeere), hoides samal ajal vastasmutrit rihmarattal. Eemaldage äärik ja kulunud lihvketas. Asetage uus lihvketas, pange äärik tagasi ja pingutage mutter käsitsi kinni. Paigaldage küljekate tagasi.

Kuidas reguleerida sädemehoidjat?

Vabastage sädemehoidja (2) reguleerimiskruvi (3). Seadistage vahe lihvketta ja sädemehoidja vahel maksimaalselt 2 mm, seejärel pingutage kruvi kinni. Kontrollige seda vahet regulaarselt, kuna lihvketas kulub.

Millist maksimaalset võimsust saan pidevalt kasutada?

Mootor taluvad 250 W pidevat koormust (S1). Lühiajalise koormuse korral (S2 30 min) saate kasutada 370 W. Pärast 30 minutit koormust laske mootoril jahtuda.

Kas ma saan seda masinat puidu lihvimiseks kasutada?

Jah, BGS700 on mõeldud metalli, puidu ja muude materjalide lihvimiseks ja poleerimiseks. Kasutage alati sobivat linti või lihvketast ning kandke puidutöötlemisel tolmumaski.

Kuidas masinat puhastada?

Enne puhastamist ühendage alati vooluvõrgust. Kasutage niisket lappi ja pehmet seepi. Ärge kasutage tugevaid puhastusvahendeid. Ärge laske vett mootorisse tungida. Puhastage ventilatsiooniavasid madalsurve õhuga.

Mida teha, kui lihvlint kaldub kõrvale või tuleb rullidelt maha?

Seiske masin ja ühendage see vooluvõrgust. Vabastage ülemise rulli (11) kinnituskruvi. Lükkage rull allapoole, asetage lint rullide keskele õigesti, seejärel pingutage kruvi kinni. Kui lint veel kaldub, reguleerige külgseadistuskruvi (10).

Millised tarvikud on BGS700-ga kaasas?

Tarne sisaldab: lihvketas, lihvlint, ketta sirgesti ja kasutusjuhend. Töölauale paigaldamiseks on vaja oma kruvisid (4 kinnitusava).

Mis on selle seadme garantii?

Scheppach garanteerib seadet seadusliku aja jooksul alates kättesaamisest. Kuluvad osad (abrasiivid) ei kuulu garantii alla. Defektidest tuleb teatada 8 päeva jooksul. Remont peab toimuma volitatud spetsialisti poolt.

Kuidas BGS700 ohutult transportida?

Ühendage alati pistik eest. Kandke seadet külgmiste katete abil, mitte kunagi juhtmest. Kinnitage see, et vältida ümberkukkumist. Hoidke kuivas, pimedas ja külmumiskindlas kohas temperatuuril 5–30 °C.

Kust leida BGS700 varuosi?

Varuosad ja tarvikud on saadaval Scheppachi teeninduskeskuses. Skannige kasutusjuhendi avalehel olevat QR-koodi teabe saamiseks. Kasutage ainult originaalosi.

KASUTUSJUHEND BGS700 SCHEPPACH

Seadmel olevate sümbolite selgitus

	Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit
	Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.
	Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda!
	Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.
⚠ Tähelepanu!	Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga.
⚠ Ettevaatust!	Selle korralduse eiramise korral valitseb kergete kuni keskmiste vigastuste oht.
⚠ Hoiatus!	Selle korralduse eiramise korral valitseb oht elule või raskete vigastuste oht.
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Algatamine.... 149
2. Seadme kirjeldus (joon. 1 - 3) 149
3. Tarnekomplekt 149
4. Sihtotstarbekohane kasutus 150
5. Ohutusjuhised 150
6. Tehnilised andmed....153
7. Enne käikuvõtmist.... 153
8. Käsitsemine 154
9. Puhastamine ja hooldus 154
10. Ladustamine ja transportimine 155
11. Elektriühendus.... 155
12. Utiliseerimine ja taaskäitlus.... 156
13. Rikete kõrvaldamine 156
14. Vastavusdeklaratsioon 279

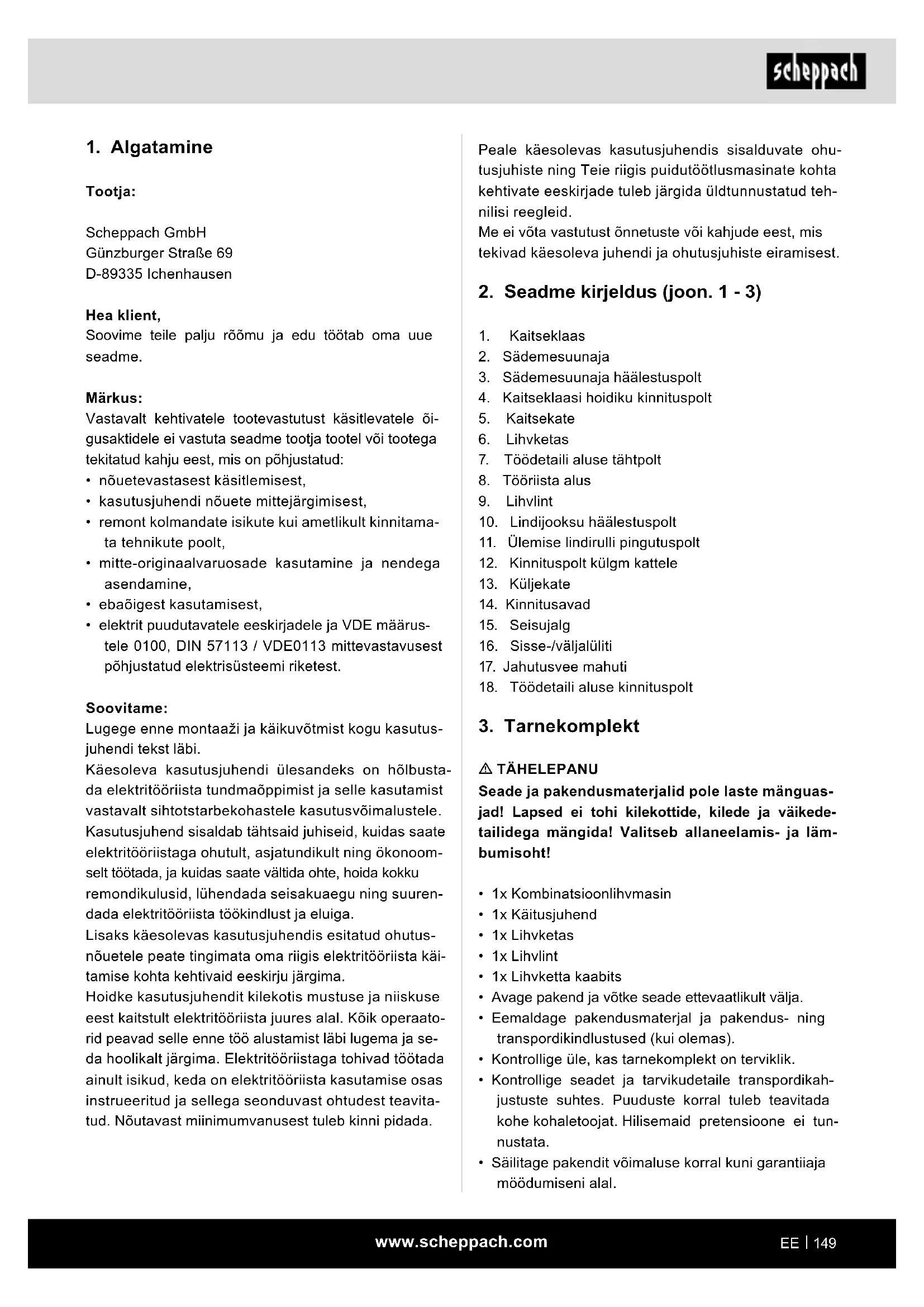

1. Algatamine

Tootja:

Scheppach GmbH

Soovime teile palju rõõmu ja edu töötab oma uue seadme.

Märkus:

Vastavalt kehtivatele tootevastutust käsitlevatele öi- gusaktidele ei vastuta seadme tootja tootel või tootega tekitatud kahju eest, mis on põhjustatud:

• nõuetevastasest käsitlemisest,
• kasutusjuhendi nõuete mittejärgimisest,
• remont kolmandate isikute kui ametlikult kinnitamata tehnikute poolt,
• mitte-originaalvaruosade kasutamine ja nendega asendamine,
• ebaõigest kasutamisest,
• elektrit puudutavatele eeskirjadele ja VDE määrustele 0100, DIN 57113 / VDE0113 mittevastavusest põhjustatud elektrisüsteemi riketest.

Soovitame:

Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis elektritööriista käi-tamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada. Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1 - 3)

1. Kaitseklaas
2. Sädemesuunaja
3. Sädemesuunaja häälestuspolt
4. Kaitseklaasi hoidiku kinnituspolt
5. Kaitsekate
6. Lihvketas
7. Töödetaili aluse tähtpolt
8. Tööriista alus
9. Lihvlint
10. Lindijooksu häälestuspolt
11. Ülemise lindirulli pingutuspolt
12. Kinnituspolt külgm kattele
13. Küljekate
14. Kinnitusavad
15. Seisujalg
16. Sisse-/väljalüli
17. Jahutusvee mahuti
18. Töödetaili aluse kinnituspolt

3. Tarnekomplekt

⚠ TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

• 1x Kombinatsioonlihvmasin
• 1x Käitusjuhend
- 1x Lihvketas
- 1x Lihvlint
• 1x Lihvketta kaabits
- Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
- Kontrollige üle, kas tarnekomplekt on terviklik.
- Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes. Puuduste korral tuleb teavitada kohe kohaletoojat. Hilisemaid pretensioone ei tunnustata.
- Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

4. Sihtotstarbekohanekasutus

Käi on kombiseade metallide, igat liiki puidu ja muude materjalide jäme- ning peenlihvimiseks vastavat lihvke-tast või lihvlinti kasutades.

Kasutada tohib ainult masinale sobivaid lihvlinte või lihvkettaid, mille tunnusandmed vastavad käesolevale juhendile.

See masin vastab kehtiva Euroopa Liidu masinadirektiivi nõuetele. Sihtotstarbekohasest kasutamisest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi punkte:

• Lihvketta puudutamine katmata piirkonnas.
- Osade väljapaiskumine kahjustatud lihvketastest.
- Töödetailide ja töödetaili osade väljapaiskumine.
- Kuulmekahjustused nõutava kuulmekaitsme mitte-kasutuse korral.
- Puidutolmude tervistkahjustav emissioon suletud ruumides kasutamisel.
- Seadme pöörlevaid osi ei saa talitluslikel pöhjustel kinni katta. Toimige seega arukalt ja hoidke töödetaili äralibisemise vältimiseks korralikult kinni, mille töttu vöiksid Teie käed lihvlindiga kokku puutuda.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtots-tarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstruee-ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui sea-det kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

Üldised ohutusjuhised elektritööriistade kohta

⚠ HOIATUS!

Lugege kõiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud.

Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.

Hoidke köiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.

1. Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

2. Elektriohutus

a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriista vihma ja märja eest. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3. Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.

c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.

e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisu eest ja säilitage alati tasakaal. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.

g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine vöib vähendada tolmust tingitud ohte.

h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada sekundi murdosa jooksul raskeid vigastusi.

4. Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.

b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e) Hoolitsege elektritööriistade ja tarvikute eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb mur-dunud või kahjustatud detaile nii, et elektritöö-riista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remonti-da. Paljude önnetuste põhjus peitub halvasti hool-datud elektritööriistades.

f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.

g) Kasutage elektritööriista, tarvikuid, rakendustööriista jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5. Teenindus

a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal-varuosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

⚠ TÄHELEPANU!

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada.

Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui masinat käsitsetakse.

Laudlihvmasinate ohutusjuhised

a) Ärge kasutage kahjustunud rakendustööriistu. Kontrollige rakendustööriistu nagu lihvkettaid iga kord enne kasutamist eraldunud kildude ja pragude suhtes. Kui olete rakendustööriista üle kontrollinud ja paigaldanud, siis hoidke en- nast ja läheduses viibivad inimesed väljaspool pöörleva rakendustööriista tasandit ning laske seadmel 1 minut suurimatel pööretel töötada. Kahjustatud rakendustööriistad murduvad ena- masti selle testimisaja jooksul.

b) Rakendustööriistale lubatud pöörded peavad olema vähemalt nii körged nagu elektritöö- riistal esitatud suurim pöördearv. Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ja tükid eemale paiskuda.

c) Ärge lihvige kunagi lihvketta külgpindadega. Külgpindadega lihvimisel võib lihvketas puruneda ja tükid laiali paiskuda.

Erilised ohutusjuhised

1. Kandke lihvimisel, harjamisel ja lõikamisel alati kaitseprille, turvajalatseid ning kuulmekaitset.
2. Kontrollige üle, et ketas on sama või kõrgema pöördearvuga kui käia nominaalpöörded.
3. Veenduge, et ketta möödud sobivad käiale.
4. Lihvkettaid tuleb hoolikalt tootja korralduste alusel alal hoida ja käsitseda. Kontrollige ketast enne selle kasutamist; ärge kasutage murdunud, killunenud ega muud viisil kahjustatud tooteid.
5. Pöörake tähelepanu sellele, et kasutatakse ainult lihvkettaid ja harju, millele trükitud pöördearv on vähemalt nii suur kui on esitatud elektritööriista tüübisildil.
6. Veenduge, et lihvtööriistad on paigaldatud tootja korralduste alusel.
7. Hoolitsege selle eest, et kasutatakse vahekihte, kui need on lihvimisvahendiga kaasas ja neid nõutakse.
8. Hoolitsege selle eest, et lihvimisvahend paigaldatakse ja kinnitatakse enne kasutamist öigesti. Laske tööriistal tühikäigul 5 minutit turvalises asendis töötada. Peatage kohe, kui tekivad ulatuslikud vönked vöi tuvastatakse muid puudusi. Kui tekib selline seisund, siis kontrollige masin pöhjuse kindlaks tegemiseks üle.
9. Ärge käitage elektritööriista kunagi ilma kaasapandud kaitsekatteta.

10. Ärge kasutage eraldi ahenduspukse ega adapterit, et suurema avaga lihvkettaid sobivaks teha.

11. Hoolitsege selle eest, et kasutamisel tekkivad sä- demed ei kutsu esile ohtu, nt ei satu teise inimeste peale ega süüta süttimisohtlikke aineid.

12. Kasutage alati kaitseprille ja kuulmekaitset; kasutage vajaduse korral ka muud isikukaitsevarustust nagu kindaid, pölle ja kiivrit.
13. Töödetail läheb lihvimisel kuumaks.

Tähelepanu! Põletusoht!

Laske töödetailil maha jahtuda. Materjal või lihvimise ajal hõõguma hakata, seetõttu jahutage pikema töötle-mise korral vahepeal töödetaili.

1. Ärge kasutage jahutusvedelikku ega muud sarnast

2. Enne lihvmasina käikuvõtmist tuleb lihvkehad kö- laproovile allutada (laitmatutel lihvkehadel on kergel löömisel – plasthaamriga – selge köla). See kehtib ka siis, kui paigaldatakse uued lihvkehad (trans- pordikahjustused). Masin tuleb tingimata vähemalt 5 minutit kestvale koormuseta proovitöötamisele allutada. Seejuures tuleb ohupiirkonnast lahkuda.

3. Kasutada tohib ainult lihvkehi, mis kannavad andmeid tootja, seotise, möötmete ja lubatud pöörde-arvu kohta.

4. Lihvkehi tuleb kuivas kohas võimalikult ühtlastel temperatuuridel alal hoida.

5. Lihvkehade kinnipingutamiseks tohib kasutada ainult kaasapandud pingutusäärikuid.

6. Lihvkehade kinnipingutamiseks tohib kasutada ainult vördse suurusega ja sama kujuga pingutusäärikuid. Pingutusääriku ja lihvkeha vahekihid peavad koosnema elastsetest ainetest nagu nt kumm, pehme papp jms.

7. Lihvkehade kinnitusavasid ei tohi tagantjärele suuremaks puurida.

8. Töödetaili-alused ja ülemised järeleseatavad kait-sekatted tuleb alati võimalikult lihvkeha lähedale seada (vahekaugus max 2 mm).

9. Lihvkehi ei tohi ilma kaitseseadiseta käitada. Seejuures ei tohi ületada järgmisi vahekaugusi: Töödetaili alus/ihvketas: max 2 mm Kaitsekate/ihvketas: max 2 mm

10. Enne topeltkäia kasutamist tuleb paigaldada kaitsehoidikud, töödetaili-alused ja vaatekaitse.

11. Lihvketta vahetamise korral tuleb eelnevalt vörgupistik välja tömmata.

12. Kuivlihvketta max joonkiirus on: 23,17 m/s = (d x 3,14 x n) / (60 x 1000) d = lihvketta läbimõõt mm, n = mootori pöördearv minutis.

13. Max lubatud mootorikorpuse temperatuur: 80°C

14. Lihvmasin tuleb enne töö algust 4 põhjaplaadis asuva kinnitusava kaudu tööpingi vms külge kruvida.

15. Sädemesuunaja seadistust tuleb perioodiliselt teostada nii, et kompenseeritakse ketta kulumist, kusjuures sädemesuunaja ja ketta vahekaugus tu- leb hoida võimalikult väike ning mitte mingil juhul suurem kui 2 mm.
16. Kui sädemesuunaja ja töödetaili alust ei saa enam max 2 mm peale vastu lihvetast seada, siis tuleb hiljemalt lihvetas välja vahetada.

Jääkriskid

Ka siis, kui käsitsete antud elektritööriista eeskirjade kohaselt, jäävad alati valitsema jääkriskid. Antud elektritööriista ehitusviisi ja teostusega seonduvalt võivad tekkida järgmised ohud:

• Kuulmekahjustused nõutava kuulmekaitsme mittekasutuse korral.
• Kopsukahjustused, kui ei kanta sobivat tolmukaitse-maski.
• Tervisekahjustused, mis tulenevad käe-käsivarre vöngetest, kui seadet kasutatakse pikema ajavahemiku vältel või juhitakse ja hooldatakse asjatundmatult.

Hoidke ohutusjuhised korralikult alles.

6. Tehnilised andmed

Ehituslikud möödud PxLxK	400 x 305 x 355 mm
ø Ketta	150 mm
Lihvketta paksus	20 mm
ø Ketta ava	12,7 mm
Max joonkiirus	23,4 m/s
Lindi kiirus	15,6 m/s
Lihvlint L x W	686 x 50 mm
Kaal	10 kg
Mootor
Nimipinge	230-240 V~ / 50 Hz
Mootori vöimsus	S1 250 W S2 30min 370 W
Tühikäigupöörded n_0	2980 min ^-1

Sisselülituskestus:

Sisselülituskestus S2 30 min (lühiajaline režiim) tähendab, et mootorit tohib nimivõimsusega (370 W) koormata ainult andmesildil mainitud aja (30 min) vältel. Vastasel juhul soojeneks see lubamatult. Pausi ajal jahtub mootor jälle lähtetemperatuurile maha.

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused määrati vastavalt EN 62841.

Helirõhutase L_pA	79 dB
Määramatus K_pA	3 dB
Helivõimsustase L_WA
Määramatus K_WA	3 dB

92

Proovige hoida vibratsioonist tingitud koormus võima- likult väike.

• Kasutage ainult laitmatuid seadmeid.
- Hooldage ja puhastage seadet regulaarselt.
- Kohandage oma töötamisviis seadmele.
- Ärge koormake seadet üle.
- Laske seade vajaduse korral üle kontrollida.
- Lülitage seade välja, kui seda ei kasutata.
- Kandke kindaid.

7. Enne käikuvõtmist

Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivörgu andmetega.

Tömmake enne seadmel seadete teostamist vörgupistik välja.

• Masin tuleb seisustabiilselt üles panna, st kruvige tööpingile vms kinni.
• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
  • Lihvkettad peavad saama vabalt liikud

Sädemesuunaja montaaž (pilt 1 - 3)

• Juhtige sädemesuunaja (2) kaitsekatte (5) alla. Kee-rake sädemesuunaja (2) häälestuspoldiga (3) kaitse-katte (5) külge kinni.
• Kasutage selleks polti (3) koos vedruseibi, seibi ja mutriga, mis on sädemesuunaja (2) külge kinnitatud. Montaažiks vajate kruvikeerajat ja vastavat silmus-võtit, millega saate vastu hoida (pilt 2).
• Seadistage sädemesuunaja (2) häälestuspoldiga (3) nii, et kuivlihvketta (6) ja sädemesuunaja (2) vahekaugus on võimalikult väike ning pole mitte mingil juhul suurem kui 2 mm. (joon. 3)
• Seadke sädemesuunajat (2) perioodiliselt peale nii, et kompenseeritakse ketta kulumist.

Töödetaili aluste montaaž (pilt 1/, 4 - 6)

- Kruvige töödetaili alus (8) „lindiküljel“ tähtpoltidega (7) käia külge, töödetaili alus (8) lihvketta (5) küljel kinnitatakse 2 kinnituspoldiga (18).

Töödetaili aluste seadistamine (pilt 6)

• Seadistage töödetaili alused (8) tähtpoltide (7) ja kinnituspoltidega (18) nii, et kuivlihvketta (6) / lihv-lindi (9) ja töödetaili aluse (8) vahekaugus on võima-likult väike ning pole mitte mingil juhul suurem kui 2 mm.
• Seadke töödetaili aluseid (8) periodiliselt peale nii, et kompenseeritakse kuivlihvketta (5) kulumist.

Lihvketta vahetus (pilt 1/7 - 9)

Vabastage lihvketta kaitseküljeosa (12) 3 polti ja võtke see maha (pilt 7).

Lödvendage lihvketta mutrit (pilt 8/ A) (tähelepanu, lihvketas on vasakkeermega kinni keeratud), hoides selleks mutrit (pilt 9/ A) lihvlindi vastaspoolsel veere-rullil vastu.

Võtke seejärel äärik (B) maha. Nüüd saate lihvketta (6) välja vahetada. Montaaž toimub lapi abiga.

Pange äärik (B) völlile ja keerake mutter (A) käe jõuga kinni (pilt 8).

Hoidke mutri (A) kinnipingutamiseks lihvketast (6) lapiga kinni ja pingutage mutter (A) kinni (pilt 8).

Lihvlindi vahetus (pilt 1/10 - 12)

• Vabastage poldid (12) ja võtke külgmine kaitsekate (13) maha.
• Lödvendage ülemise lindirulli (11) pingutuspolti möned pöörded.
• Suruge ülemist lindirulli allapoole ja tömmake lihvlint lindirullidelt maha.
• Pange uus lihvlint (9) keskel alumisele ja ülemisele veererullile ning laske ülemine veererull (11) pingutamiseks lahti.
• Pingutage nüüd ülemise lindirulli (11) pingutuspolt kinni ja monteerige külgmine kate.
• Lindijooksu külgmise häälestuspoldiga (10) saate seadistada lindijooksu, lödvendades selleks lindi-jooksu häälestuspoldi (10). Kõige parem, kui ajate lindijooksu täpseks seadistamiseks lihvlinti käega ringi.

8. Käsitsemine

⚠ Pozor!

Monteerige toode enne käikuvõtmist tingimata terviklikult!

Sisse-/väljalülitamine (16)

• Sisselülitamiseks seadke sisse-/väljalüliti (16) posit-siooni 1.
• Väljalülitamiseks seadke sisse-/väljalüliti (16) posit-siooni 0.

Alustage lihvimist alles siis, kui seade on saavutanud oma maksimaalsed pöörded.

Lihvimine

• Pange töödetail töödetaili alusele (8) ja juhtige aeglaselt soovitud nurga alla lihvketta (6) juurde, kuni see seda puudutab.
• Liigutage töödetaili veidi edasi-tagasi, et saavutada optimaalne lihvimistulemus. Peale selle kulub nii lihvketas (6) ühtlaselt. Laske töödetailil vahepeal maha jahtuda.

Lintlihvimine

• Hoidke töödetaili lihvimise ajal alati korralikult kinni.
• Ärge avaldage suurt survet.
• Töödetaili tuleks lihvimisel lihvlindil edasi-tagasi liigutada, et vältida lihvpaberi ühekülgset kulumist!
• Tähtis! Puidutükke tuleks lihvida kildude eraldumise vältimiseks alati puidusüü suunas.

Lihvketta kaabits

Lihvketta kaabits on tööriist lihvketta tasandamiseks.

- Suruge kergelt vastu lihvketast - ilma sädemeid tekitamata. Liigutage kaabitsat külgsuunas üle kogu lihvketta laiuse.

⚠ Tähelepanu! Kandke alati kaitseprille

Tähelepanu!

Kui ketas peaks töötamisel kord blokeeruma, siis palun eemaldage töödetail ja oodake, kuni seade on saavutatud taas oma maksimaalsed pöörded.

9. Puhastamine ja hooldus

Tömmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi vörgupistik välja!

Puhastamine

• Hoidke kaitseseadised, öhupilud ja mootori korpus tolmu- ning mustusevabad. Höõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Puhastage seadet vahetult pärast igakordset kasutamist.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.

Hooldus

Seadme sisemuses ei leidu edasisi hooldatavaid de- taile.

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kuluosad*: teritamisketas

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

10. Ladustamine ja transportimine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Opti-maalne ladustamistemperatuur on 5 ja 30°C vahel. Säilitage elektritööriista originaalpakendis.

⚠ Tähelepanu! Tömmake vörgupistik välja!

Kindlustage seade transportimisel ümberkaldumise ja ümberkukkumise vastu.

Seade tuleks transportimiseks paremal ja vasakul kattest üles tõsta. Võrgukaablit, painduvat lambivart jms ei tohiks transportimiseks kasutada.

11. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

• Toode vastab EN 61000-3-11 nõuetele ja allub eriühendamistingimustele. See tähendab, et vabalt valitavate ühenduspunktide kasutamine pole lubatud.
• Seade võib ebasoodsate võrguolude korral ajutisi pingekõikumisi põhjustada.
• Toode on ette nähtud kasutamiseks ainult asukohas, kus võrgu püsivoolukoormatavus on faasi kohta vähemalt 100 A ja mida varustatakse 230-240V \~ nimipingega jaotusvõrgust.
• Te peate kasutajana kindlaks tegema, vajaduse korral oma energiavarustusettevõttega konsulteerides, et võrgu püsivoolukoormatavus on avaliku võrgu ühenduspunktis toote ühendamiseks piisav.

Tähtsad juhised

Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik.

Vahelduvvoolumootor

• Vörgupinge peab olema 230-240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • masina tüübisildi andmed
  • mootori tüübisildi andmed

Tähtsad juhised

Elektrimootor on teostatud töörežiim S 1 jaoks.

Mootor lülitub selle ülekoormamisel iseseisvalt välja.

Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.

Ühendusliik Y

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.

12. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järg-mistes kohtades tasuta ära anda:

• Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)

• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

13. Rikete körvaldamine

Rike Võimalik põhjus Abinõu
Mootor ei käivitu.	a) Sisse-/väljalülii defektne.b) Sisse-/väljalülii toitejuhe defektne.c) Sisse-/väljalülii relee defektne.d) Kaitse läbi põlenud.e) Mootor üle kuumenenud.	a-d) Vahetage enne masina taaskäikuvõt-mist köik defektsed osad välja.e) Võtke ühendust kohaliku teeninduskes-kusega. Laske remonti teostada ainult koolitatud personalil.
Masin muutub töö ajal aegla-semaks.	Töödetailile avaldatakse liiga palju survet.	Avaldage töödetailile vähem survet.
Lihvlint tuleb lindirullidelt maha.	Lihvlint jookseb viltu. Monteerige lihvlint uuesti.
Puidul (töödetail) esineb lihvi-mise töttu põlemiskohti	a) Lihvketas / lihvlint on rasvane.b) Töödetailile avaldatakse liiga palju survet.	a) Asendage lihvketas / lihvlintb) Avaldage töödetailile vähem survet.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
