KASUTUSJUHEND Tiger 3000VS SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Kandke kuulmekaitset!
	Kandke tolmuemissiooni korral respiraatorit!
	Kandke kaitseprille!
	Vigastusoht pöörleva tööriista tõttu! Hoidke oma käed eemal.
	Hoidke kolmandad isikud ohupiirkonnast kaugel.
	Kaitseklass II
	Toode vastab kehtivatele Euroopa direktiividele.
⚠ Tähelepanu!	Käesolevas kasutusjuhendis oleme kohad, mis Teie ohutust puudutavad, varustanud selle märgiga.

Sisukord: Lk:

1. Sissejuhatus 180
2. Seadme kirjeldus....180
3. Tarnekomplekt 180
4. Sihtotstarbekohane kasutus 180
5. Ohutusjuhised....181
6. Jääkriskid 183
7. Tehnilised andmed....183
8. Enne käikuvõtmist.... 183
9. Montaaž 184
10. Käsitsemine 185
11. Elektriühenduss 186
12. Puhastamine ja hooldus 187
13. Ladustamine ja transportimine 187
14. Utiliseerimine ja taaskäitlus.... 187
15. Rikete körvaldamine 188
16. Eritarvikud.... 188
17. Vastavusdeklaratsioon 257

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud sead- mele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis elektritööriista käi-tamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada. Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus

1. töödetaili alus
2. Töödetaili aluse ülemine kinnituspesa
3. tähtkäepidepolt
4. Nahast rihtketas
5. Masina korpus
6. sisse-/väljalüliti
7. Kummijalad
8. Veemahuti
9. Alusseib
10. Lihvvöll
11. mutter
12. lihvkivi
13. Universaalseadis
14. Tähtkäepidepolt nahast rihtkettale
15. Töödetaili aluse külgmine kinnituspesa
16. Hoidik veemahutile
17. Nurkkaliiber
18. Pööreteregulaator

3. Tarnekomplekt

• Märglihvmasin
• lihvkivi (12)
- Töödetaili alus (1)
• 2x töödetaili aluse tähtkäepidepolt (3)
• Universaalseadis (13)
- Rihtpasta
- Nurkkaliiber (17)
• Käsitsusjuhend

4. Sihtotstarbekohane kasutus

• Lihvmasin on ette nähtud eranditult pakutava tööriis-taga terase lihvimiseks (mitte kövasulam).
• See masin vastab kehtiva Euroopa Liidu masinadi-rektiivi nõuetele.
• Masin on ette nähtud ühes töövahetuses käitami-seks, sisselülituskestus S1/100 %.
• Järgige köiki masinal olevaid ohutus- ja ohujuhiseid.

• Hoidke köik masinal olevad ohutusjuhised terviklikult loetavas seisundis.

• Kasutage masinat ainult tehniliselt laitmatus seisundis ja sihtotstarbekohaselt, ohutus- ning ohuteadlikult ja kasutusjuhendit järgides! Kõrvaldage viivitamatult eelkõige rikked, mis võivad ohutust halvendada (laske kõrvaldada)!

• Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsusjuhendis sisalduvate käitusjuhiste järgimine.
• Kinni tuleb pidada tootja antud ohutus-, kasutus- ja hooldusjuhistest ning kalibreerimiste ja mõõtmete all antud tehnilistest andmetest.
• Kinni tuleb pidada ka asjakohastest tööönnetuste vältimise eeskirjadest ning muudest üldtunnustatud ohutusnõuetest ja tehnilistest eeskirjadest.
• Masinat tohivad kasutada, hooldada ja remontida ainult vajaliku väljaõppe läbinud isikud, kes tunnevad masina tööpõhimõtet ja on teadlikud masina kasutamisega kaasnevatest ohtudest. Masina ilma loata muutmine vabastab tootja vastutusest muutuste põhjustatud kahjustuste eest.
• Seda masinat tohib kasutada ainult koos masina tootja originaalvaruosade ja originaaltööriistadega.
• Masinat tohib kasutada ainult vastavalt selle ots-tarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ia mitte tootja.

Palun pidage silmas, et meie seadmed pole konstruee-ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui sea-det kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

⚠ HOIATUS! Lugege kõiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud. Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada elektri- lõöki, tulekahju ja/või raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav mõiste "elektritööriist" kehtib võrgukäitusega elektritööriistade (võrgukaabliga) ja akukäitusega elektritööriistade (võrgukaablita) kohta.

1. Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhiustada.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

2. Elektrialane ohutus

a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriista vihma ja märja eest. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilööqi riski.

3. Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber.

Ärge kasutage elektritööriista, kui olete väsi-nud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.

c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivötmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.

e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabilse seisu eest ja säilitage alati tasakaal. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.

g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine vöib vähendada tolmust tingitud ohte.

h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.

1. Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.

b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.

c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e) Hoolitsege elektritööriistade ja tarvikute eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb mur-dunud või kahjustatud detaile nii, et elektritöö-riista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remonti-da. Paljude önnetuste põhjus peitub halvasti hool-datud elektritööriistades.

f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.

g) Kasutage elektritööriista, tarvikuid, rakendustööriista jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5. Teenindus

a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

⚠ TÄHELEPANU! Antud elektritööriist tekitab käita-mise ajal elektromagnetilise välja. Könealune väli vöib teatud tingimustel aktiivsete vöi passiivsete meditsiini-liste implantaatide talitlust halvendada. Vähendamaks tösiste vöi surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui masinat käsitsetakse.

Laudlihvmasinate ohutusjuhised

a) Ärge kasutage kahjustunud rakendustööriistu. Kontrollige rakendustööriistu nagu lihvkettaid iga kord enne kasutamist eraldunud kildude ja pragude suhtes. Kui olete rakendustööriista üle kontrollinud ja paigaldanud, siis hoidke en- nast ja läheduses viibivad inimesed väljaspool pöörleva rakendustööriista tasandit ning laske seadmel 1 minut suurimatel pööretel töötada. Kahjustatud rakendustööriistad murduvad ena- masti selle testimisaja jooksul.
b) Rakendustööriistale lubatud pöörded peavad olema vähemalt nii kõrged nagu elektritööriistal esitatud suurim pöördearv. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda ja tükid eemale paiskuda.
c) Ärge lihvige kunagi lihvketta külgpindadega. Külgpindadega lihvimisel võib lihvketas puruneda ja tükid laiali paiskuda.

6. Jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

• Sörmede ja käte vigastamise oht liikuva pöörleva lihvketta töttu.
• Ohustamine voolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Enne kui seadistus- või hooldustöid ette võtate, laske startklahv lahti ja tõmmake võrgupistik välja.
• Peale selle võivad köigist tarvitusele võetud abinõudest hoolimata valitseda mitte silmnähtavad jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse ohutusjuhiseid ja sihtotstarbekohast kasutust ning käsit-suskorraldust tervikuna.
• Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada. Kasutage rakendustööriista, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

7. Tehnilised andmed

Ehituslikud möödud PxLxK	380 x 290 x 90 mm
Töödetaili alus ø 12 mm
Lihvkivi ∅ 250 x ∅ 12 x 63 mm
Lihvkivi tühikäigupöörded 90-150 min	-1
Lõikekiirus 1,2 - 2 m/s
Kaal 11 kg

Ajam

Motor 230 - 240 V~ / 50 Hz
Tarbevõimsus P1 180 W
Mootori pöördearv	1950 - 3250 min ^-1
Töörežiim S1

Õigus tehnilisteks muudatusteks reserveeritud!

Müra & vibratsioon

△ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Informatsioon müraemissiooni kohta ISO 4871 järgi:

Müra tunnusväärtused

Helivõimsustase L_WA	107 dB
Helirõhutase L_pA	94 dB
Määramatus K_WA/pA	3 dB

8. Enne käikuvõtmist

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest.

- Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.

⚠ TÄHELEPANU!

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!

Veenduge enne seadme ühendamist vooluvörku, et tüübisildil esitatud andmed ühtivad võrguandmetega.

△ Hoiatus!

Tehke alati kindlaks, et enne seadete teostamist seadmel on masin välja lülitatud ja vooluvarustus lahutatud.

- Köik katted ja ohutusseadised tuleb enne seadme sisselülitamist nõuetekohaselt paigaldada.

• Lihvkivi peab saama vabalt liikuda.

- Veenduge enne sisse/välja-lüliti vajutamist, et lihvki-vi ja rihtketas on korrektselt monteeritud ning sead-me liikuvad osad talitlevad törgeteta. Kontrollige mölemat vaatluskontrolliga puuduste suhtes.

- Asendage kahjustatud või ärakulunud lihvkivi.

9. Montaaž

9.1 Installatsioon ja seadistamine

Palun tehke kindlaks, et Teie lihvmasin seisab sirgelt ja stabiilselt köval aluspinnal ning on piisavalt valgustatult.

Masinal puudub esi- või tagakülg. Valikuliselt saate lihvida pöörlemissuunas või vastu pöörlemissuunda.

Nõutavad tööriistad köigiks montaaži- / seadistussam- mudeks:

- lihtvõtit 19 mm (ei sisaldu tarnekomplektis)

Lihvkivi pole pakendamise põhjustel eelmonteeritud.

⚠️ Hoiatus!

Ühendage seade alles siis vooluvarustusega, kui montaaž on lõpetatud. Eiramine võib põhjustada kogemata käivitumist ja võib põhjustada raskeid vigastusi.

9.2 Kölatest

Kontrollige lihvkivi pragude suhtes ja teostage pragude kölatest.

- Kölatestiks tuleb lihvkivi masinast eemaldada. Lihvkivi seisab püstiselt pörandal. Kasutage köval pörandal alusena puidutükki. Lihvkivi peab olema kuiv.

- Lööge mittemetalse haamriga kergelt vastu lihvketast. Pragudeta kettal on körge, puhas kuppelkella laadne köla. Praoga ketas tekitab tumedat köla. Kui lihvkivi on veatu, siis vöib selle monteerida.

9.3 Lihvkivi montaaž (joon. 2+3)

Kasutage ainult samade tehniliste andmetega lihvkive (vt 7. Tehnilised andmed).

- Eemaldage mutter (11) lihtvõtmega ja välimine alusseib (9) ning lihvvõlli (10) papist transpordihülss. Hoidke selleks nahast ihumisketta (14) tähtkäepidemest kinni. Tähelepanu: vasakkeere.

• Veepaak (8) peab olema eemaldatud. (vt 9.4)

- Pange lihvkivi lihvvöllile (10). Sisemine alusseib peab asuma lihvkivi taga.

- Monteerige lihvkivi (12) joon. 2 näidatud viisil.

- Kinnitage lihvkivi alusseibi (9) ja mutri (11) abil liht-võtmega. Hoidke selleks nahast ihumisketta (14) tähtkäepidet vastu. Tähelepanu: vasakkeere.

9.4 Töödetaili aluse (1) montaaž (joon. 4 + 5)

Töödetaili aluse (1) saab kinnitada nii töödetaili aluse ülemise kinnituspesa (2) kui ka töödetaili aluse külgmise kinnituspesa (15) külge. See söltub sellest, kas soovite töötada lihvimissuunas või vastu lihvimissuunda.

9.4.1 Ülemine kinnituspesa montaaž

- Kinnitamaks töödetaili alust (1) töödetaili aluse ülemise kinnituspesa (2) külge, pange esmalt kohale mölemad lahtised tähtkäepidepoldid (3). Keerake neid u 2-3 pööret ettenähtud kohas töödetaili ülemisse alusesse (2) (keermega ava).

- Seejärel sisestage töödetaili alus töödetaili aluse ülemise kinnituspesa (2) avadesse.

- Kinnitage see mölema tähtkäepidepoldiga (3) soo-vitud körgusele.

9.4.2 Külgmise kinnituspesa montaaž

- Töödetaili külgmise aluse (15) mölemad tähtkäepidepoldid (3) on eelmonteeritud.

- Et monteerida siia töödetaili alus (1), pistke töödetaili alus (15) töödetaili aluse külgmise kinnituspesa avadesse.

- Töödetaili alus (1) on nüüd esimeseks sammuks fik-seeritud.

9.5 Veemahuti montaaž (joon. 6 + 7)

- Kinnitage veepaak (8) kõige alumises positsioonis masinakorpusel (5) veepaagi hoidikute (16) (lihvkivi taga) külge. (joon. 6)

• Täitke see siis kuni väljalõikeni veega. (joon. 7)

10. Käsitsemine

⚠ TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

TÄHELEPANU!

Enne köiki hooldus-, ümbervarustus- ja montaažitöid tuleb vörgupistik välja tömmata.

10.1 Lihvimissuund (joon. 4 + 5)

See söltub peamiselt Teie nöudmistest, kas soovite töötada lihvimissuunas või vastu lihvimissuunda.

Kui tahate kiiresti suuri terasekoguseid eemaldada (nt väga vanade roostes tööriistade puhul) või tahate lihvida jämedaid tööriistu nagu kirveid, siis soovitatakse töötada vastu lihvimissuunda.

Kui tahate täpsemini lihvida, siis soovitame me töötada lihvimissuunas. See kehtib näiteks tööriistade ja nuga-de lihvimise kohta.

Palun pidage silmas, et lihvimisprotseduur aeglustub, kui töötate pöörlemissuunas. Palun kontrollige iga kord enne töökäiku, kas lihvkivi pealispind on tasane. Langetage selleks töödetaili alus kivile ja pöörake seda manuaalselt 360°. Treige vajaduse korral ebatasane materjal kivilõikeseadmega maha.

10.2 Veemahuti (joon. 7)

• Täitke veemahuti kuni väljalõikeni veega. Lihvkivi imab ennast vett täis, valage vajaduse korral vett juurde. Ärge lihvige ilma veeta. Kuna lihvkivi läbimõöt kahaneb koos lihvimisprotseduuride arvuga, siis ei puuduta lihvkivi (12) veepaagis (8) enam vett. Lihvkivi ei saa enam vett imada. Veepaak (8) tuleb vajaduse korral veepaagi ülemisse hoidikusse (16) paigutada.
• Kui lihvimisprotseduur on lõpetatud, siis laske vee-mahuti alla, et vältida lihvkivi pikemaajalist vees seismist.
• Tühjendage veemahutit regulaarselt. Vastasel juhul kogunevad teraseosakesed ja lihvimistolm reservuaari ning tahkuvad.
• Eksperdi vihje: Selliseid kogumeid saab vältida, kui asetate vette magneti.

10.3 Nurkkaliiber (joon. 8)

Mõõtke töödetaili nurka võrreldes selleks lõiketera säl-kudega. Seejärel seadistage kindlaks määratud nurk seadmel, muutes selleks töödetaili aluse kõrgust. Viige selleks läbi järgmised sammud:

• Pingutage esmalt tööriist seadmes kinni ja pange seade töödetaili alusele.
• Hoidke siis nurgamõõturit soovitud nurga all vastu tööriista tippu.
• Seadistage nüüd töödetaili aluse körgust nii, et nur-gamõõturi eesmine ots toetub vahetult vastu lihvkivi. Palun pöörake tähelepanu sellele, et nurgamõõtur paikneb alati tööriista tipuga kohakuti.
• Juhis: Nurgamõõturil esitatud väärtused on ainult orienteeruvad väärtused. Loomulikult saate neid väärtusi vastavalt oma nõudmistele muuta.

10.4 Lihvimine peitlite seadisega (joon. 9)

Kuna lihvkivi pöörleb üksnes aeglaselt, siis on tuvasta- tav liikumine külgsuunas. See on normaalne ega aval- da lihvimistulemusele negatiivset möju.

Eksperdi vihje: Uutel tööriistadel esineb veel toot-misprotsessist pärit jälgi. Te saate oma tööriista eluiga ulatuslik pikendada, kui lihvite lõiketera enne esmakordset kasutamist mölemalt küljelt.

Lihvige tagakülge lihtsalt vaba käega lihvkivi vertikaalil ja esikülge järgmisel viisil:

• Pange pärast nurga seadistamist seadmesse monteeritud tööriist universaalhoidikusse, lülitage mootor sisse ja alustage lihvimisprotseduuri.
• Suruge tööriista lõikeserva lähedal ühtlaselt vastu lihvkivi ja liigutage seda risti mööda kivi.
• Palun pöörake tähelepanu sellele, et alati on vähemalt löiketera pool laiust lihvkiviga kokkupuutes, et kivil kahjustusi vältida.
• Valmistage kivi täpsemate lihvimistulemuste saavutamiseks kiviettevalmistajaga ette. Sedasi tõstate teralisuse 250 pealt u 1000 peale.

10.5 Ihumine (joon. 10)

Ärge teritage kunagi nahast ihumisketta suunas!

Vastasel juhul lõikab tööriist naha sisse!

• Impregneerige nahast ihumisketast masinaõliga.
  • Kandke siis nahast ihumiskettale lihvpastat.
• Lülitage seade sisse ja jaotage lihvpasta laiali, su-rudes selleks töödetaili ringjate liigutustega vastu ratast.
• Neist ettevalmistustest piisab viie kuni kümne tööriista jaoks.

- Lõpuks alustage uue kihi masinaõliga, millele järgneb lihvpasta. Need meetmed pikendavad naha eluiga ja tõstavad Teie tööriistade kvaliteeti.

- Eksperdi vihje: Te saate ihuda vaba käega. Täpsema tulemuse saavutate, kui ihute tööriista vastava seadise abil.

10.6 Sisse- / väljalüliti (6) (joon. 1)

- Vajutage masina sisselülitamiseks rohelist klahvi "I".

• Vajutage seadme väljalülitamiseks punast klahvi "0".

10.7 Pööreteregulaator (18 / joon. 1)

Pööreteregulaatoriga (18) saab lihvkivi ja nahkketta pöördearvu sujuvalt reguleerida. Öige pöördearv lähtub soovitud tulemusest. Lihvimiseks sobib pigem pöördearv alumises vahemikus. Nahkkettaga ihumiseks körgem pöördeary.

Pritsimisoht kõrge pöördearvu korral.

Laske nahkkettal kõrge pöördearvuga töötamisel veemahuti alla.

Säilitamaks lihvkivi läbimõõdu vähenemisel sama lih- vimiskiirust, saab seda sujuvalt pööreteregulaatoriga (18) kohandada.

Lihvkivi ø mm (inch) Lihvkivi pöördearv min-1
250 (10") 90-100
230 (9") 100-110
200 (8") 110-125
180 (7") 125-150

10.8 Höörderatta seadmine tähtkäepidepoldiga ta- gaküljel (joon. 13)

- Masinakorpuse (vt joonis 13) tagaküljel asuva tagakülje tähtkäepidepoldiga (23) saate hõörderatta vas-tusurverõhku seadistada. See võib olla vajalik, kui teritamisel või ihumisel jääb nahast ihumisketas või lihvkivi seisma. Tähtpoldi päripäeva keeramisega suurendatakse pinget. Pingutage tähtkäepidepolti kinni ainult niipalju, kuni tunnete kerget takistust. Ärge keerake üle.

Tähtis:

Pärast masinaga töötamist tuleb alati tagakülje tähtkäepidepolti (23) vastupäeva vabastada, et mootori võll ei suruks enam vastu hõörderatast.

11. Elektriühenduss

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Põhjusteks on:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise töttu.
  • Sisselõikekohad ühendusiuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
  • Praod isolatsioni vananemise tõttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhet regulaarselt kahjustuste suhtes. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusiuhtmeid.

Ühendusjuhtmele trükitud tüübitähis on eeskirjaga ko-hustuslik.

Vahelduvvoolumootor

• Võrgupinge peaks vastama 230 - 240 V\~ / 50 Hz
- Pikendusjuhtmed peavad olema pikkuseni 25 m minimaalse ristlöikega 1,5 mm², pikkusel üle 25 m minimaalse ristlöikega 2,5 mm².
• Võrgühendus peab olema 16 A kaitstud.

Ühendusliik Y

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• Mootori tootja, mootori tüüp
- mootori vooluliiik
• masina tüübisildi andmed
• lüliti tüübisildi andmed

Saatke mootori tagasisaatmisel meile alati terviklik aja- mimoodul koos lülitiga.

12. Puhastamine ja hooldus

⚠ Hoiatus! Lülitage enne seadistus-, hooldus- ja tee-nindustöid masin välja ning tömmake vörgupistik välja!

Puhastamine

Hoidke kõik ohutusseadised, ventilatsioonipilud ja mootorikorpus võimalikult mustuse- ning tolmuvabad. Pühkige seade puhta lapiga üle või puhuge madala rõ-huga suruõhuga puhtaks.

Me soovitame seadme iga kord pärast kasutamist kohe ära puhastada.

Hooldus

Seadme sisemuses ei leidu edasisi hooldatavaid de- taile.

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kuluosad*: süsiharjade, teritamisratas, nurkade möötmine, vööd

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

13. Ladustamine ja transportimine

Säilitage seadmeid ja tarvikuid lastele kättesaamatult pimedas ning kuivas kohas ülalpool külmumispunkti. Ideaalne ladustamistemperatuur on 5 ja 30 °C vahel. Säilitage elektritööriista originaalpakendis. Säilitage lihvkivi jahedas, kuivas ja pimedas kohas.

△ Tähelepanu! Seade peab olema transportimise ajal tingimata allakukkumise või ümberkukkumise vastu kindlustatud.

Masinat tohib tõsta ja transportida ainult selle raamist.

14. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.

- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.

- Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

- Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:

- Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad)

- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda löppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

15. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende körvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja körvaldada, siis pöörduge teenindustöökotta.

Probleem Võimalik põhjus Abinõu
Mootor ei tööta.	Mootor, kaabel või pistik defektne, kaitsmed läbi põlenud.	Laske masin spetsialistil üle kontrollida. Ärge remontige mootorit kunagi ise. Tähelepanu! Kontrollige kaitsmed üle ja asendage need vajaduse korral.
Mootor töötab aeglaselt ega saavuta käituspöördeid.	Pinge liiga madal, mähised kahjustatud, kondensaator läbi põlenud.	Laske energiavarustusettevõttel pinget kontrollida. Laske mootor spetsialistil üle kontrollida. Laske kondensaator spetsialistil asendada.
Mootor teeb liiga palju müra.	Mähised kahjustatud, mootor defektne.	Laske mootor spetsialistil üle kontrollida.
Mootor ei saavuta täit võimsust.	Vooluahelad võrgus üle koormatud (lambid, teised mootorid jms)	Ärge kasutage samas vooluahelas teisi seadmeid või mootoreid.
Mootor kuumeneb kergesti üle.	Mootori ülekoormamine, mootori ebapiisav jahutus.	Vältige lõikamise ajal mootori ülekoormamist ja eemaldage mootorilt tolm, et tagada mootori optimaalne jahutus.

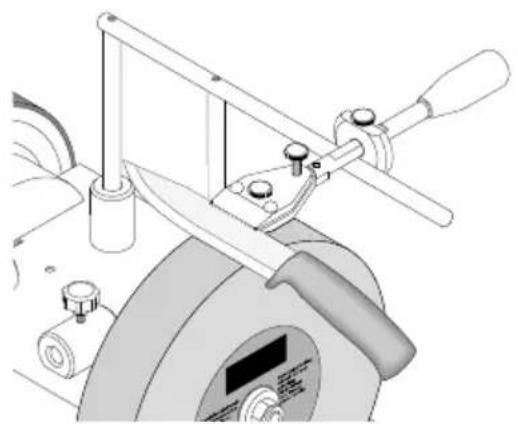

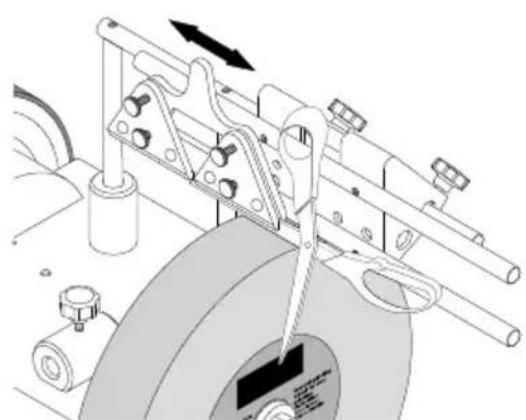

16. Eritarvikud

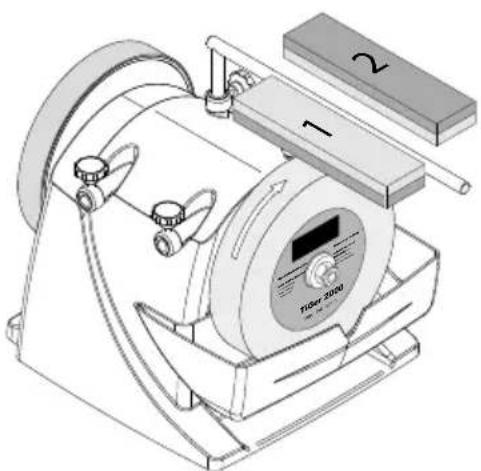

Kivipreparaator, tellimis-nr 8949 0707 Muutke oma Tigeri teralisust sekundite jooksul 250 pealt 1000 peale ja tagasi!

Seadis puidutreiteradele ja peitlitele (100-ga) 55, tellimis-nr 8949 0706 Andke sörmekujulisele tööriistale senitundmatu teravus!

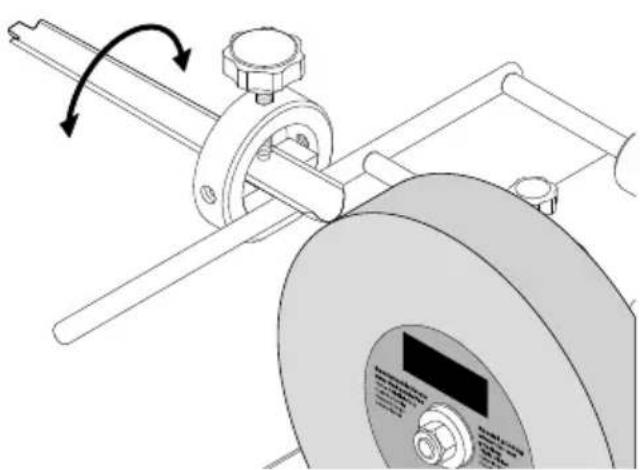

Rihtseadis, tellimis-nr 8949 0713 Sekundi kiirusega maha treitud ja Te saate kohe ka matti metalli poleerida! Varulõiketera, tellimis-nr 8949 0714

Nahkrihtketas, profileeritud 100, tellimis-nr 8949 0705 Sõrmekujulise tööriista sisekülje jaoks.

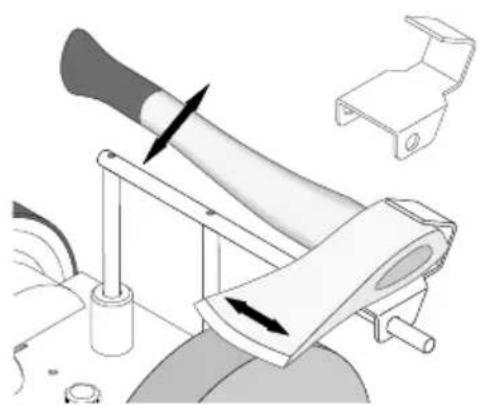

Seadis kirvestele 40, tellimis-nr 8949 0712 Küttepuidu löhkumine täiesti ilma suurte masinateta

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
