LIETOŠANAS INSTRUKCIJA Tiger 3000VS SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus
	Lietojiet ausu aizsargus!
	Rodoties putekļiem, lietojiet respiratoru!
	Lietojiet aizsargbrilles!
	Savainošanās risks, ko rada rotējošs instruments! Sargiet rokas.
	Neļaujiet trešajām personām iekļūt bīstamajā zonā
	Aizsardzības klase II
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
△ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi.

Satura rādītājs: Lappuse:

1. Levads....205
2. lerīces apraksts 205
3. Piegādes komplekts 205
4. Noteikumiem atbilstoša lietošana....205
5. Drošības norādījumi 206
6. Atlikušie riski 208
7. Tehniskie raksturlielumi 208
8. Pirms lietošanas sākšanas....208
9. Montāža 209
10. Apkalpošana 210
11. Pieslēgšana elektrotīklam 211
12. Tīrīšana un apkope.... 212
13. Glabāšana un transportēšana....212
14. Utilizācija un otrreizēja izmantošana....212
15. Traucējumu novēršana 213

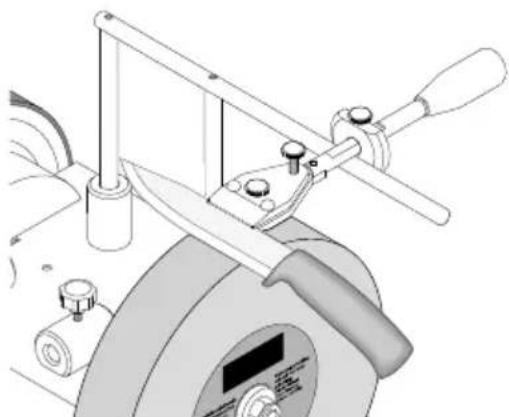

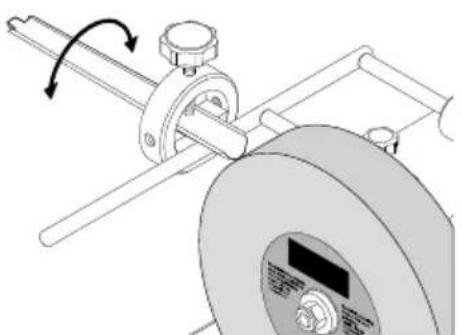

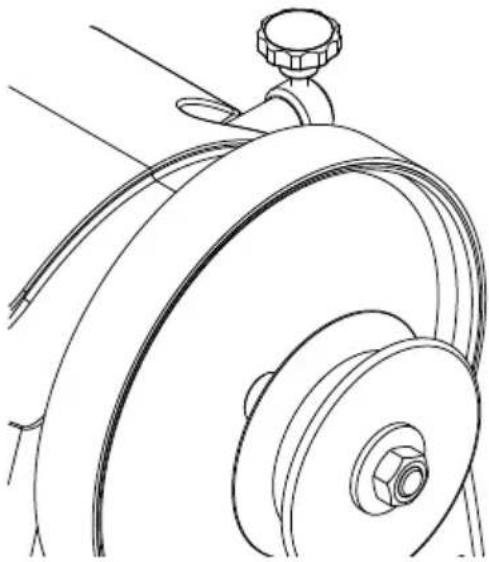

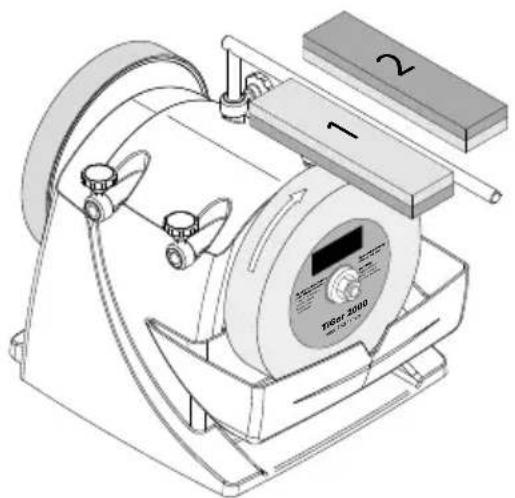

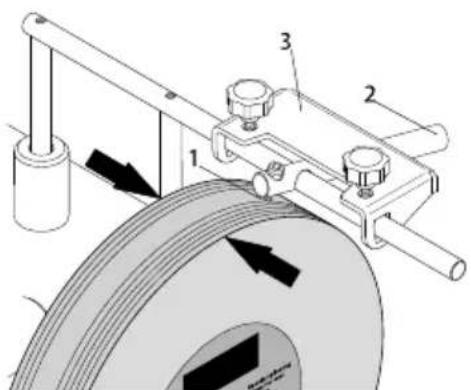

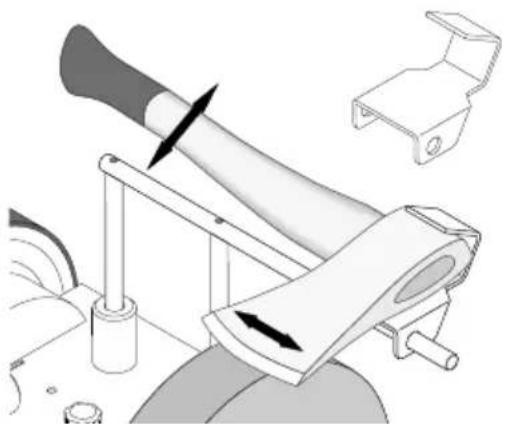

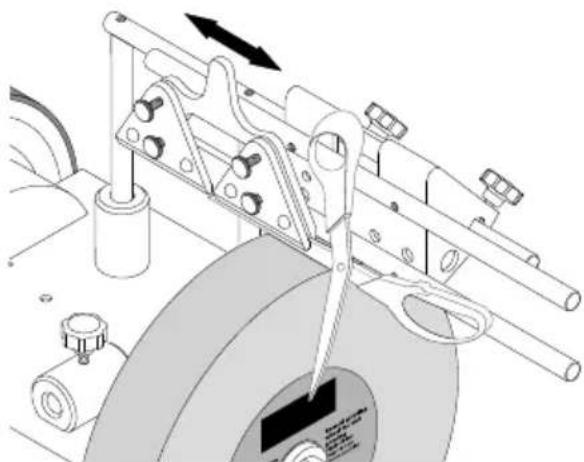

16. Speciâlie piederumi....214
17. Atbilstības deklarācija....257

1. Levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums

Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu.
• lietošanas instrukcijas neievērošanu.
• trešo personu, nepilnvarotu speciālistu veiktu remontu.
• neoriğinālo rezerves daļu montāžu un nomaiņu.
• paredzētajam mērķim neatbilstošu lietošanu.
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE0113.

Levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitru-ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē-ro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem.

Jāievēro noteiktais minimālais vecums.

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Darba materiāla paliktnis
2. Darba materiāla paliktņa augšējais stiprinājums
3. Zvaigžnveida roktura skrūve
4. Ādas nolīdzināšanas disks
5. lerīces korpuss
6. leslēgšanas / izslēgšanas slēdzis
7. Gumijas kājiņas
8. Üdens tvertne
9. Paplāksne
10. Slīpēšanas vārpsta
11. Uzgrieznis
12. Slīpakmens
13. Universāla palīgierīce
14. Ādas nolīdzināšanas diska zvaigžņveida roktura skrūve
15. Darba materiāla paliktņa sānu stiprinājums
16. Ūdens tvertnes turētājs
17. Lenka kalibrs
18. Apgriezienu skaita regulators

3. Piegādes komplekts

• Slīpmašīna mitrai slīpēšanai
• Slīpakmens (12)
  • Darba materiāla paliktnis (1)
• 2x darba materiāla paliktņa zvaigžņveida roktura skrūve (3)
  • Universāla palīgierīce (13)
• Nonemšanas pasta
• Lenka kalibrs (17)
  • Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

• Slīpmašīna ir konstruēta vienīgi ar piedāvāto instrumentu tērauda slīpēšanai (nav paredzēta cietmetālam).
• lerīce atbilst šobrīd spēkā esošajai ES mašīnu Direktīvai.

• lerīce ir izstrādāta darbam vienā maiņā, ieslēgšanas ilgums S1/100 %.

• levērojiet visus drošības norādījumus un bīstamības norādes uz ierīces.

• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Lietojiet ierīci tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas instrukciju! Nekavējoties novērsiet (uzticiet novērst) Īpaši traucējumus, kas varētu kaitēt drošībai!
• Paredzētajam mērķim atbilstoša lietošana ietver ari lietošanas instrukcijā minēto drošības noteikumu, kā ari montāžas instrukcijas un lietošanas norādījumu ievērošanu.
• Stingri jāievēro ražotāja sniegtās drošības, lietošanas un apkopes instrukcijas, kā arī pēc kalibrēšanas norādītie tehniskie dati un izmēri.
• Stingri jāievēro arī atbilstošās darba drošības instrukcijas un citi vispārējie darba drošības organizācijas un tehniskie noteikumi.
• Ar ierīci drīkst strādāt, to apkopt vai remontēt, tikai atbilstoši sagatavotas personas, kuras ir iepazinušās ar ierīces darbību un informētas par iespējamajiem riskiem. Neatlauta ierīces pārveidošana noņem no ražotāja atbildību par šādas pārbūves rezultātā notikušajām bojājumu sekām.
• Ierīci paredzēts lietot tikai ar ori̱ginalājām rezerves daļām un ražotāja ori̱ginalājiem instrumentiem.
• lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēl radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērkim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norā-dījumus, norādes, ilustrācijas un tehniskos rak-sturlielumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savai-nojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla barošanas kabeli), un uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla barošanas kabela).

1. Darba vietas drošiba

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizded-zināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrikst izmainīt. Neizmantojiet adaptera kontaktspraudnus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu ēermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroierīcē palielina elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.
e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.

f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošiba

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.

e) Nepieļaujiet nedabiskas ķermeņa pozas. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var novērst putekļu radītus apdraudējumus.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

1. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa-labo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un piederumus. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus un darbinstrumentu utt. atbilstoši šim norādēm. Turklāt ņemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar eļļu un ziežvielu. Slideni rokturi un satveršanas virsmas neatļauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

⚠ IEVĒRĪBAI! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms ierīces vadīšanas ieteicams konsultēties ar ārstu un ražotāju.

Drošības norādījumi galda slīpmašīnām

a) Neizmantojiet bojātus darbinstrumentus. Pirms katras izmantošanas pārbaudiet darbinstrumentus, piem., slīpripas, vai nav atškēlumu un plaisu. Ja jūs esat pārbaudījis un ievietojis darbinstrumentu, uzturieties pats un tuvumā esošās personas ārpus rotējošā darbinstrumenta plaknes un ľaujiet ierīcei 1 min. darboties ar maksimālo apgriezienu skaitu. Bojātie darbinstrumenti lūzt lielākoties šajā pārbaudes laikā.
b) Darbinstrumenta pieļaujamajam apgriezienu skaitam jābūt vismaz tik lielam, kāds maksimālais apgriezienu skaits ir norādīts uz elektroinstrumenta. Piederumi, kas rotē ātrāk, nekā tas ir pieļaujams, var saplīst un lidot apkārt.
c) Nekad neslīpējiet uz slīpripas sānu virsmām. Slīpēšana uz sānu virsmām var radīt slīpripas plīšanu un izškīšanu.

6. Atlikušie riski

lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties atsevišķi atlikušie riski.

Paturētas tiesības veikt tehniskas izmaiņas!

Troksnis & vibrācija

⚠ Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Informācija par skaņas intensitātes līmeni saskaņā ar ISO 4871:

Trokšna raksturlielumi

Skañas jaudas līmenis LWA	107 dB
Skañas spiediena līmenis LpA	94 dB
Klūda KWA/pA	3 dB

8. Pirms lietošanas sākšanas

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pärbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

• Pirms lietošanas iepazīstieties ar ražojumu, izman-tojot lietošanas instrukciju.

• Piederumiem, kā arī nodilušu detaļu aizvietošanai un rezerves daļām izmantojiet tikai originālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

⚠️ IEVĒRĪBAI!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Pirms jūs pievienojat ierīci pie elektrotīkla, pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

⚠ Brīdinājums!

Vienmēr pārliecinieties, vai ierīce ir izslēgta un atvienota no elektroapgādes, pirms ierīcei veicat kādus iestatījumus.

• Pirms ierīces ieslēgšanas pienācīgi jāpiestiprina visi pārseqi un drošības mehānismi.
• Slīpakmenim jāspēj brīvi griezties.
• Pirms ieslēgšanas / izslēgšanas slēdža nospiešanas pārliecinieties, vai slīpakmens un nolīdzināšanas disks ir pareizi uzstādīti, un ierīces kustīgās daļas nevainojami darbojas. Veicot vizuālo apskati, pārbaudiet, vai abiem nav trūkumu.
• Nomainiet bojātu vai nolietotu slīpakmeni.

9. Montāža

9.1. Uzstādīšana un iestatīšana

Lūdzam pārliecināties, vai slīpmašīna novietota taisni un stabili uz cietas virsmas ar pietiekamu apgaismojumu.

lerīcei nav priekšpuses vai mugurpuses. Jūs varat slīpēt pēc izvēles griešanās virzienā vai pretēji griešanās virzienam.

Nepieciešamie instrumenti visām montāžas/regulēšanas darbībām:

- Uzgriežnu atslēga 19 mm (nav iekļauta piegādes komplektā)

lepakošanas apsvērumu dēl slīpakmens nav iepriekš uzmontēts

⚠ Brīdinājums!

Pievienojiet ierīci pie elektroapgādes tikai tad, ja montāža ir pabeigta. Šo norādījumu neievērošana var radīt nejaušu palaišanu un iespējams smagus savainojumus.

9.2. Skañas pārbaude

Pārbaudiet, vai slīpakmenim nav plaisu, un veiciet skanas pārbaudi, vai nav plaisu.

• Skañas pārbaudes veikšanai slīpakmens jāizņem no ierīces. Slīpakmens ir novietots taisni uz pamatnes. Uz cietas pamatnes izmantojiet koka gabalu kā balstu. Slīpakmenim jābūt sausam.
• Viegli pasitiet pa slīpripu ar nemetālisku āmuru. Ripai bez plaisām ir augsta, tīra zvana veida skaņa. Ripa, kurai ir radusies plaisa, veido dobju skaņu. Ja slīpakmenim nay trūkumu, to var uzstādīt.

9.3. Slipakmens montāža (2.+3. att.)

Izmantojiet tikai slīpakmeņus ar vienādiem tehniskajiem raksturlielumiem (sk. 7. Tehniskie raksturlielumi).

• Ar uzgriežnu atslēgu noskrūvējiet uzgriezni (11), noņemiet ārējo paplāksni (9) un slīpēšanas vārpstas (10) papes uzliku. Šim nolūkam noturiet ādas noli-dzināšanas diska zvaigžņveida rokturi (14). levēri-bai! Kreisā vītne.
• Jābūt nonemtai ūdens tvertnei (8). (sk. 9.4 punktu)
• Uzlieciet slīpakmeni uz slīpēšanas vārpstas (10). Jekšēiaj paplāksnei jāatrodas aiz slīpakmens.
• Uzstādiet slīpakmeni (12), kā parādīts 2. att.
• Izmantojot uzgriežnu atslēgu, nostipriniet slīpakmeni ar paplāksni (9) un uzgriezni (11). Šim nolūkam pieturiet ādas nolīdzināšanas diska zvaigžnveida rokturi (14). levērībai! Kreisā vītne.

9.4. Darba materiāla paliktņa (1) montāža (4.+5. att.)

Darba materiāla paliktni (1) var nostiprināt gan pie darba materiāla paliktņa augšējā stiprinājuma (2), gan arī pie darba materiāla paliktņa sānu stiprinājuma (15). Tas ir atkarīgs no tā, vai jūs vēlaties strādāt slīpēšanas virzienā vai pretēji slīpēšanas virzienam.

9.4.1. Augšējā stiprinājuma montāža

• Lai darba materiāla paliktni (1) nostiprinātu darba materiāla paliktņa augšējā stiprinājumā (2), vispirms ievietojiet abas pievienotās zvaigžņveida roktura skrūves (3). leskrūvējiet tās par apm. 2-3 apgriezieniem paredzētajā vietā augšējā darba materiāla paliktnī (2) (urbums ar vītni).
• Pēc tam darba materiāla paliktni ievietojiet darba materiāla paliktna augšējā stiprinājuma (2) urbumos.

- Nostipriniet to vajadzīgajā augstumā, izmantojot zvaigžņveida roktura skrūves (3).

9.4.2. Sānu stiprinājuma montāža

• Abas darba materiāla paliktņa sānu stiprinājuma (15) zvaigžņveida roktura skrūves (3) jau ir iemon-tētas.
• Lai darba materiāla paliktni (1) piemontētu šeit, ie-vietojiet darba materiāla paliktni sānu stiprinājuma (15) urbumos.
• Tagad darba materiāla paliktnis (1) ir nofiksēta pirmā sola izpildei.

9.5. Üdens tvertnes montāža (6.+7. att.)

• Nostipriniet ūdens tvertni (8) zemākajā pozīcijā ūdens tvertnes turētājos (16) (aiz slīpakmens) pie ierīces korpusa (5). (6. att.)
  • Uzpildiet to līdz padzilinājumam arūdeni. (7. att.)

10. Apkalpošana

⚠️ IEVÊRĪBAI!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

IEVĒRĪBAI!

Pirms jebkādiem apkopes, pārveidošanas un montāžas darbiem atvienojiet tīkla kontaktspraudni.

10.1. Slīpēšanas virziens (4. + 5. att.)

Tas, vai jūs vēlaties strādāt slīpēšanas virzienā vai pretēji slīpēšanas virzienam, galvenokārt ir atkarīgs no jūsu prasībām.

Ja vēlaties ātri noņemt lielu metāla daudzumu (piem., ľoti veciem, sarūsējušiem instrumentiem) vai vēlaties noslīpēt rupjus instrumentus, piem., cirvjus, ieteicams strādāt pretēji slīpēšanas virzienam.

Ja vēlaties veikt precīzus un smalkus slīpēšanas darbus, mēs iesakām strādāt slīpēšanas virzienā. Tas attiecas, piemēram, uz instrumentu un nažu asināšanu un slīpēšanu.

levērojiet, ka, strādājot griešanas virzienā, slīpēšanas process palēninās. Ikreiz pirms darba pārbaudiet, vai slīpakmens virsma ir līdzena. Šim nolūkam nolaidiet darba materiāla paliktni uz akmens un pagrieziet to ar roku par 360 °. Ja nepieciešams, nelīdzenu materiālu nolīdziniet ar akmens griešanas mašīnu.

10.2. Üdens tvertne (7. att.)

- Uzpildiet ūdens tvertni līdz padzilinājumam ar ūdeni. Slīpakmens piesūcas pilns ar ūdeni, pēc vajadzības ūdeni papildiniet. Neslīpējiet bez ūdens. Tā kā, pieaugot slīpēšanas reižu skaitam, slīpakmens diametrs samazinās, slīpakmens (12) vairs nepieskaras ūdenim ūdens tvertnē (8). Tā rezultātā slīpakmens vairs netiek samitrināts. Attiecīgā gadījumā ūdens tvertne (8) jāievieto ūdens tvertnes augšējā turētājā (16).

• Kad slīpēšana ir pabeigta, nolaidiet ūdens tvertni uz leju, lai novērstu ilgstošu slīpakmens atrašanos ūdenī
• Regulāri izlejiet ūdens tvertni. Pretējā gadījumā tvertnē sakrājas un nogulsnējas metāla dalīnas un slīpēšanas putekli.
• Eksperta padoms: no šādiem nosēdumiem var izvairīties, jevietoiot ūdenī magnētu.

10.3. Lenka šablons (8. att.)

Izmēriet darba materiāla lenķi, salīdzinot griezējmalu ar ierobiem. Pēc tam iestatiet izmērīto lenķi ierīcei, izmainot darba materiāla paliktņa augstumu. Šim nolū-kam izpildiet šādus solus:

• Vispirms iespīlējiet instrumentu ierīcē un uzlieciet ierīci uz darba materiāla paliktna.
• Tad turiet leŋkmēru vajadzīgajā leŋkī pie instrumenta smailes.
• Tagad iestatiet darba materiāla paliktņa augstumu tā, lai leņkmēra priekšējais gals atrastos tieši pie slīpakmens. Sekojiet, lai leņkmērs vienmēr atrastos vienā līmenī ar instrumenta smaili.
• Norāde! Uz lenķmēra norādītās vērtības ir tikai orientējošas vērtības. Protams, ka jūs šīs vērtības varat izmainīt atbilstoši jūsu vajadzībām.

10.4 Slīpēšana (9. att.) ar palīgierīci kaltiem

Tā kā slīpakmens griežas lēni, ir iespējams novērot sāņus kustību. Tas ir normāli un nekādā veidā nerada negatīvu ietekmi uz slīpēšanas rezultātu.

Eksperta padoms: Uz jauniem instrumentiem vēl ir redzamas ražošanas procesā atstātās pēdas. Jūs savu instrumentu darbmūžu varat būtiski pagarināt, ja jūs pirms pirmās lietošanas reizes tos noslīpējat no abām pusēm. Vienkārši brīvrokas režīmā mugurpusi noslīpējiet gar akmens vertikāli, bet priekšpusi – šādā veidā:

- pēc leŋka iestatīšanas ievietojiet ierīcē iemontēto instrumentu universālajā turētājā, ieslēdziet motoru un sāciet slīpēt.

• Vienmērīgi spiediet instrumentu tā griezējmalas tuvumā pret slīpakmeni un pārvietojiet to škērsām pāri akmenim.
• Sekojiet, lai vienmēr vismaz puse no griezējmalas platuma atrastos kontaktā ar slīpakmeni, lai nepie-lautu akmens bojājumus.
• Lai iegūtu smalkākus slīpēšanas rezultātus, atbilstoši sagatavojiet akmeni. Tādējādi jūs grauda izmēru palielināsit no 250 līdz aptuveni 1000.

10.5. Nolidzināšana (10. att.)

Nekad neveiciet asināšanu pretēji ādas slīpēšanas diska virzienam! Pretējā gadījumā instruments ie-griezīsies ādā!

• Impregnējiet ādas slīpēšanas disku ar mašīnellu.
• Pēc tam uz ādas nolīdzināšanas diska uzklājiet slīpēšanas pastu.
• leslēdziet ierīci un sadaliet slīpēšanas pastu, spiežot darba materiālu ar rinkveida kustībām pie ripas.
• Šie sagatavošanas darbi ir pietiekami pieciem līdz desmit instrumentiem.
• Pēc tam sāciet ar jaunu mašīnellas kārtas uzklāšanu, kam seko slīpēšanas pastas uzklāšana. Šie pasākumi pagarina ādas darbmūžu, kā arī uzlabo instrumentu kvalitāti.
• Eksperta padoms: Slīpēšanu iespējams veikt brīvrokas režīmā. Precīzāku rezultātu jūs varat ie-gūt, slīpējot instrumentu ar attiecīgās palīgierīces palīdzību.

10.6 leslēgšanas / izslēgšanas slēdzis (6) (1. att.)

• lerīces ieslēgšanai nospiediet zalo taustinu "l".
• Lai atkal izslēgtu ierīci, nospiediet sarkano taustinu "0".

10.7 Apgriezienu skaita regulators (18 / 1. att.)

Izmantojot apgriezienu skaita regulatoru (18), ir iespē-jams laideni regulēt slīpakmens un ādas ripas apgrie-zienu skaitu. Pareizais apgriezienu skaits ir atkarīgs no nepieciešamā rezultāta.

Slīpēšanai ir piemērots drīzāk apgriezienu skaits apakšējā diapazonā. Slīpripas asināšanai ar ādas ripu – lie-lāks apgriezienu skaits.

Šlakstu risks liela apgriezienu skaita gadījumā.

Darbiem pie ādas ripas ar lielu apgriezienu skaitu, no- laidiet ūdens tvertni.

Lai saglabātu vienmērīgu slīpēšanas ātrumu slīpakmenim, kuram samazinās diamets, ātrumu var laideni pielāgot ar apgriezienu skaita regulatoru (18).

Slipakmens ø mm (collas) Slipakmens apgriezienu skaits min-1
250 (10") 90-100
230 (9") 100-110
200 (8") 110-125
180 (7") 125-150

10.8 Berzes rata regulēšana ar zvaigžnveida roktura skrūvi aizmugurē (13. att.)

- Izmantojot aizmugurējo zvaigžņveida roktura skrūvi (23) ierīces korpusa aizmugurē (skatīt 13. attēlu), jūs varat noregulēt spēku, ar kādu tiek spiests uz slīpripu. Tas var būt nepieciešams, ja ādas slīpēšanas disks vai slīpakmens asināšanas vai slīpēšanas laikā apstājas. Griežot zvaigžņveida skrūvi pulksten-rādītāja virzienā, spriegums palielinās. Pievelciet zvaigžņveida roktura skrūvi tikai tik daudz, kamēr sajūtat nelielu pretestību. Nepievelciet par daudz.

Svarīgi!

Pēc darba ar ierīci aizmugurējā zvaigžņveida roktura skrūve (23) vienmēr jāizskrūvē, griežot to pre-tēji pulksteņrādītāja virzienam, lai motora vārpsta vairs nespiestos pret slīpripu.

11. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli ir:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu.
• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēl.
• griezuma vietas pieslēguma vada pārbraukšanas dēl.
• izolācijas bojājumi, izraujot no sienas kontaktligzdas.
• plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvī-bai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa markejuma uzdruka uz piesleguma vada ir obligata.

Mainstrāvas motors

• Tīkla spriegumam, kas norādīts 230 - 240 V\~ / 50 Hz
- Pagarinātājiem līdz 25 m garumam jābūt 1,5 mm² minimālajam škērsgriezumam, garākiem par 25 m – 2,5 mm² minimālajam škērsgriezumam.
- Tīkla pieslēgumam jābūt aizsargātam 16 A drošinā-tāju

Pievienošanas veids Y

Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ražotājam vai tā servisa dienestam vai tamlīdzīgi kvalificētai personai tas jānomaina, lai nepieļautu bīstamību.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• Motora ražotājs; motora tips
  • motora strāvas veids
• ierīces datu plāksnītē norādītie dati
• slēdža datu plāksnītē norādītie dati.

Nosūtot motoru atpakal, vienmēr jānosūta nokomplektēts piedziņas mezgls ar slēdzi.

12. Tīrīšana un apkope

⚠ Brīdinājums! Pirms regulēšanas, apkopes vai servisa darbiem izslēdziet ierīci un atvienojiet tīkla kontaktspraudni!

Tīrīšana

Nodrošiniet, lai visi drošības mehānismi, ventilācijas spraugas un motora korpuss, cik vien iespējams, būtu brīvi no netīrumiem un putekliem. Noslaukiet ierīci ar tīru drānu vai nopūtiet to ar zema spiediena saspiesto gaisu.

Mēs iesakām nekavējoties tīrīt ierīci pēc katras lietošanas reizes.

Apkope

Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: ogles sukas, kīlsiksna, slīpēšanas mediju, skuvekļi, leņki

* Nav noteikti jäbüt piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

13. Glabāšana un transportēšana

Uzglabājiet ierīces un piederumus tumšā un sausā, bērniem nepieejamā vietā, kur temperatūra ir augstā-ka par nulli. Ideāla glabāšanas temperatūra ir 5-30°C robežās. Glabājiet elektroinstrumentu originālajā iepakojumā. Uzglabājiet slīpakmeni vēsā, sausā un tumšā vietā.

△ levērībai! lerīcei transportēšanas laikā noteikti jābūt nodrošinātai pret nokrišanu vai apgāšanos. lerīci drīkst pacelt un transportēt tikai aiz tās rāmja.

14. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

• Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

15. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Problēma lespējamais cēlonis Novēršana
Motors nedarbojas.	Bojāts motors, kabelis vai kontaktspraudnis, sadeguši drošinātāji.	Uzticiet speciālistam pārbaudīt ierīci. Nekad nelabojiet motoru patstāvīgi. Ievērībai! Pārbaudiet drošinātājus un, ja nepieciešams, nomainiet tos.
Motors iedarbinās lēni un nesasniedz darba apgriezienu skaitu.	Spriegums pārāk zems, bojāti tinumi, sadedzis kondensators.	Uzticiet energoapgādes uzņēmumam pārbaudīt spriegumu. Uzticiet speciālistam pārbaudīt motoru. Uzticiet speciālistam nomainīt kondensatoru.
Motors ir pārāk skaļš.	Bojāti tinumi, bojāts motors. Uzticiet speciālistam pārbaudīt motoru.
Motors nesasniedz pilnu jaudu.	Pārslogotas strāvas ķēdes tīklā (lampas, citi motori utt.)	Neizmantojiet citas ierīces vai motorus tajā pašā strāvas ķēdē.
Motors viegli pārkarst.	Motora pārslodze, motora nepietiekama dzesēšana.	Nepieļaujiet motora pārslodzi slīpēšanas laikā un notīriet puteklus no motora, lai nodrošinātu motora optimālu dzesēšanu.

16. Speciâlie piederumi

Akmens sagatavošanas līdzeklis, pasūt. Nr. 8949 0707

Mainiet TIGER grauda izmēru sekunžu laikā – no 250 uz 1000 un atpakal!

Palīgierīce pusapalīem kaltiem un dobkalītiem (ar 100) 55, pasūt. Nr. 89490706 Nodrošiniet pirkstveida instrumentu ar nezināmu asumu!

Palīgierīce maziem nažiem 60, pasūt. Nr. 8949 0708 Palīgierīce lieliem nažiem 120, pasūt. Nr. 8949 0709

Palīgierīce škērēm (ar 100) 160, pasūt. Nr. 8949 0710 Papīra, auduma vai dzīvžogu škēru asināšana

Palīgierīce cirvjiem 40, pasūt. Nr. 8949 0712 Malkas skaldīšana pilnīgi bez lielām ierīcēm

Apvirpošanas palīgierīce, pasūt. Nr. 8949 0713 Dažu sekunžu laikā apvirpota, un jūs varat uzreiz pulēt matētu metālu!

Rezerves griezējmala, pasūt. Nr. 8949 0714

Ādas nolīdzināšanas disks, profilēts 100, pasūt. Nr. 8949 0705

Pirkstveida instrumenta iekšpusei.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
