| Produkta veids | Galda frēzmašīna (iegremdējamā frēze) |
| Zīmols | Scheppach |
| Modelis | Tiger 7000s |
| Izmēri (G x P x A) | 1030 x 360 x 311 mm |
| Galda izmēri (G x P) | 610 x 360 mm |
| Galda augstums | 311 mm |
| Svars | 21 kg |
| Elektropadeve | 230-240 V~ / 50 Hz |
| Patērētā jauda | 1500 W |
| Vārpstas apgriezienu diapazons | 11500 - 24000 min⁻¹ (6 līmeņi) |
| Vārpstas augstuma regulēšana | 0 - 40 mm |
| Frēzes maks. diametrs | 50 mm |
| Stiprinājuma gredzeni galdā | ∅ 32 / 47,5 / 55 / 75 mm |
| Aizsardzības indekss | IP20 |
| Aizsardzības klase | I |
| Apstrādes iespējas | Rievu frēzēšana, padziļinājumu veidošana, līkņu un logotipu kopēšana |
| Drošība | Pārslodzes slēdzis, aizsargpārsegs, spiediena ierīces, avārijas apturēšana ar slēdzi |
| Apkope un tīrīšana | Regulāra tīrīšana ar mitru drānu un melnām ziepēm; pirms katras lietošanas pārbaudīt savienojumu pievilkšanu |
| Nolietojamās daļas | Oglekļa birstes, frēze |
| Remontējamība | Elektriskos remontus drīkst veikt tikai kvalificēts elektriķis; rezerves daļas pieejamas klientu apkalpošanas dienestā |
| Piegādātais aprīkojums | Galda paplašinājumi, frēzes atbalsts, spiediena stienis, aizsargpārsegs, sūkšanas adapteris, montāžas instrumenti |
Bieži uzdotie jautājumi - Tiger 7000s SCHEPPACH
Lietotāju jautājumi par Tiger 7000s SCHEPPACH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Dzirnaviņas PDF formātā bez maksas! Atrodiet savu rokasgrāmatu Tiger 7000s - SCHEPPACH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. Tiger 7000s zīmola SCHEPPACH.
LIETOŠANAS INSTRUKCIJA Tiger 7000s SCHEPPACH
Simbolu, kas atrodas uz ierīces, skaidrojums
Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.
 | Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju. |
 | Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. |
 | Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! |
 | Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu. |
 | levērojiet padevēja virzienu! |
 | Cieta koksne (dižskābardis, ozols) |
 | Mīksta koksne (egle, priede) |
| ⚠ levērībai! | Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam apgādājuši ar šādu zīmi. |
 | Ražojums atbilst spēkā esošajām Eiropas Direktīvām. |
 | Produkts atbilst piemērojamām Serbijas vadlīnijām. |
Satura rādītājs: Lappuse:
- levads....215
- lerīces apraksts (1. att.) 215
- Piegādes komplekts 215
- Noteikumiem atbilstoša lietošana....216
- Vispārīgie drošības norādījumi 216
- Atlikušie riski....218
- Tehniskie raksturlielumi 219
- Izpakošana....219
- Uzbūve 219
- Darba sākšana....221
- Apkalpošana 223
- Pieslēgšana elektrotīklam 223
- Tīrīšana....223
- Glabāšana 223
- Apkope....224
- Utilizācija un otrreizēja izmantošana.... 224
- Traucējumu novēršana 225
- Atbilstības deklarācija.... 351

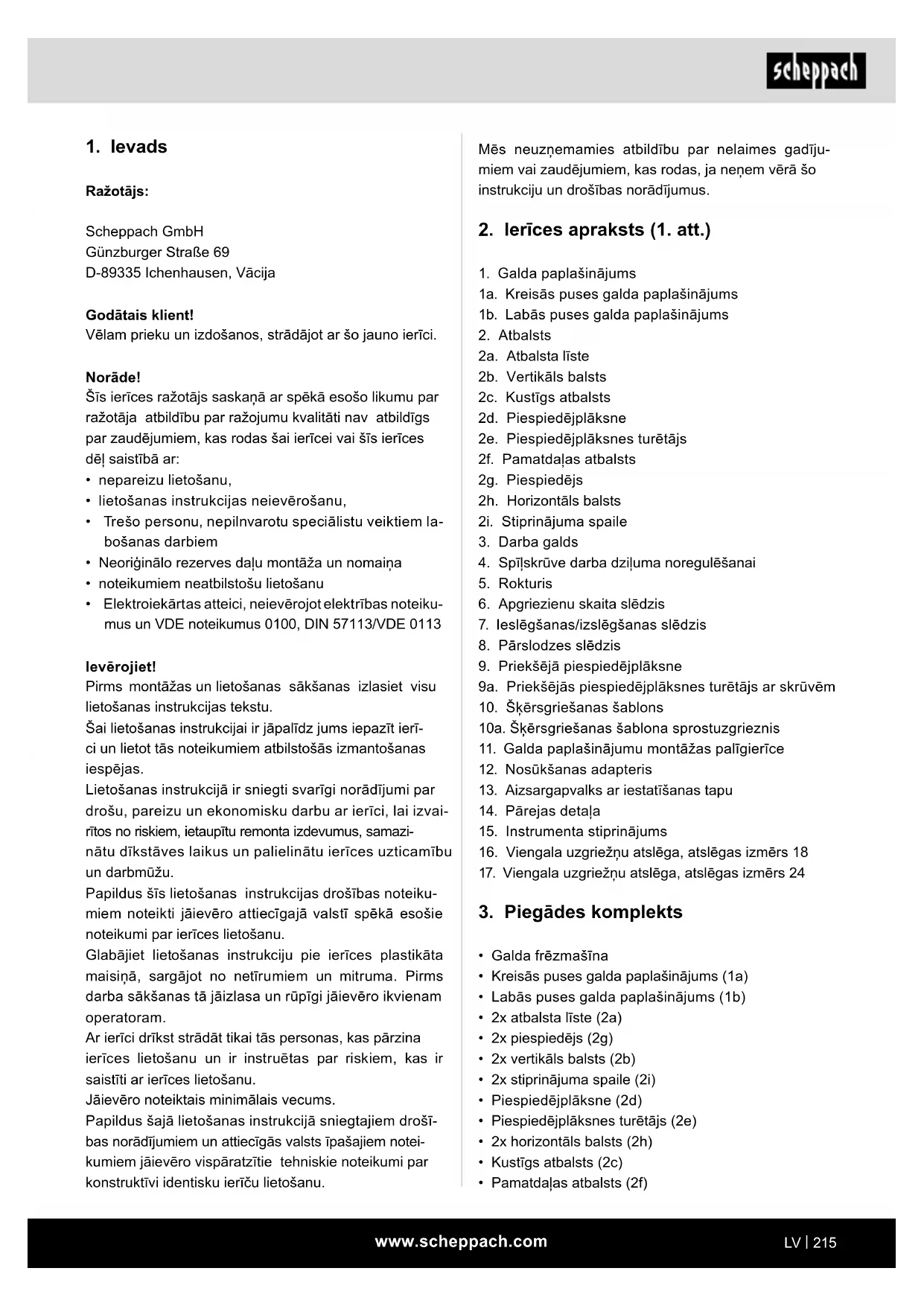

1. levads
Ražotājs:
Scheppach GmbH
D-89335 Ichenhausen, Vācija
Godātais klient!
Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.
Norāde!
Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:
- nepareizu lietošanu,
- lietošanas instrukcijas neievērošanu,
- Trešo personu, nepilnvarotu speciālistu veiktiem labošanas darbiem
- Neoriginālo rezerves daļu montāža un nomaiņa
• noteikumiem neatbilstošu lietošanu - Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE 0113
levērojiet!
Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.
Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.
Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.
Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.
Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.
Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.
Jāievēro noteiktais minimālais vecums.
Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.
Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.
2. lerīces apraksts (1. att.)
- Galda paplašinājums
1a. Kreisās puses galda paplašinājums
1b. Labās puses galda paplašinājums - Atbalsts
2a. Atbalsta līste
2b. Vertikāls balsts
2c. Kustīgs atbalsts
2d. Piespiedējplāksne
2e. Piespiedējplāksnes turētājs
2f. Pamatdaļas atbalsts
2g. Piespiedējs
2h. Horizontāls balsts
2i. Stiprinājuma spaile - Darba galds
- Spilskrūve darba dziluma noregulēšanai
- Rokturis
- Apgriezienu skaita slēdzis
- leslēgšanas/izslēgšanas slēdzis
- Pārslodzes slēdzis
- Priekšējā piespiedējplāksne
9a. Priekšējās piespiedējplāksnes turētājs ar skrūvēm - Škērsgriešanas šablons
10a. Škērsgriešanas šablona sprostuzgrieznis - Galda paplašinājumu montāžas palīgierīce
- Nosūkšanas adapteris
- Aizsargapvalks ar iestatīšanas tapu
- Pārejas detaļa
- Instrumenta stiprinājums
- Viengala uzgriežnu atslēga, atslēgas izmērs 18
- Viengala uzgriežnu atslēga, atslēgas izmērs 24
3. Piegādes komplekts
- Galda frēzmašīna
- Kreisās puses galda paplašinājums (1a)
• Labās puses galda paplašinājums (1b) - 2x atbalsta līste (2a)
-
2x piespiedējs (2g)
• 2x vertikāls balsts (2b)
• 2x stiprinājuma spaile (2i)
• Piespiedējplāksne (2d)
• Piespiedējplāksnes turētājs (2e)
• 2x horizontāls balsts (2h)
• Kustīgs atbalsts (2c)
• Pamatdaļas atbalsts (2f) -
Priekšējā piespiedējplāksne (9)
- Priekšējās piespiedējplāksnes turētājs ar skrūvēm (9a)
- Nosūkšanas adapteris (12)
- 2x bīdāmkoks
- Škērsgriešanas šablons (10)
• Aizsargapvalks ar iestatīšanas tapu (13) - 8x iekšējā seštūra skrūve M5 x 20 (m)
- 6x iekšējā seštūra skrūve M5 x 12 (I)
• 2x iekšējā sešstūra skrūve M6 x 16 (g)
• 2x sešstürgalvas skrūve M6 x 40 (c) - 7x pusapa\galvas skrūve M6 x 20 (f)
• 3x pusapağalvas skrūve M6 x 25 (d) - 5x pusapağalvas skrūve M6 x 35 (e)
• 2x uzvelmēta skrūve M6 (a)
• 17x paplāksne ∅ 6 (h)
• 14x paplāksne ∅ 5 (n)
• 13x rievots uzgrieznis M6 (b)
• 2x spārnuzgrieznis M6 (i)
• 2x uzgrieznis M6 (j)
• 8x uzgrieznis M5 (o) - lekšējā seštūra atslēga, atslēgas izmērs 4 (k)
• Viengala uzgriežnu atslēga, atslēgas izmērs 18
• Viengala uzgriežnu atslēga, atslēgas izmērs 24
• Galda paplašinājuma montāžas palīgierīce (11) - Instrumenta stiprinājums ∅ 6 / 8 / 12
• Lietošanas instrukcija - lekšējā sešstūra atslēga, atslēgas izmērs 5 (p)
4. Noteikumiem atbilstoša lietošana
Ierīce ir paredzēta vienīgi šādiem darbiem: Koka un plastmasas materiālu apstrāde, piem.: Gropju frēzēšana, padziļinājumu izveide, līklīniju un uzrakstu kopēšana norādītajās ierīces robežās. Frēzmašīnu nedrīkst izmantot metāla, akmens u.c. materiālu apstrādei.
lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.
Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.
Personām, kas izmanto un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem.
Turklāt precīzi jāievēro spēkā esošie nelaimes gadījumu novēršanas noteikumi.
Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.
Patvalīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmaiņu dēļ radušos kaitējumu. Ierīci drīkst lietot tikai ar ražotāja originālajām daļām un originālajiem piederumiem.
Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.
Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.
Ierīci drīkst lietot pieaugušie. Jaunieši, kas vecāki par 16 gadiem, drīkst lietot ierīci tikai uzraudzībā. Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteikumiem neatbilstoša lietošana vai nepareiza vadība.
Lietojiet ierīci tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jomām. Ierīce nav paredzēta komerciālai lietošanai. Jebkāda citāda lietošana vai ierīces izmainīšana ir uzskatāma par noteikumiem neatbilstošu un slēpj ievērojamus negadījuma riskus. Ražotājs neuzņemamas atbildību par zaudējumiem, kas rodas noteikumiem neatbilstošas lietošanas rezultātā.
5. Vispārīgie drošības norādījumi
levērībai! Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroinstrumentus, ṣemiet vērā turpmāk minētos pamata drošības pasā-kumus. Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet.
Drošs darbs
1 Uzturiet kārtībā savu darba vietu
– Nekārtība darba vietā var izraisīt nelaimes gadījumus.
2 Nemiet vērā apkārtējās vides ietekmi
– Sargājiet elektroinstrumentus no lietus.
– Nelietojiet elektroinstrumentus mitrā vai slapjā vidē.
– Nodrošiniet labu darba vietas apgaismojumu.
– Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē.
3 Sargājiet sevi no iespējamā elektrošoka
– Nepieļaujiet ķermeņa daļu pieskaršanos iezemētiem priekšmetiem (piem., caurulēm, radiatoriem, plītīm, ledusskapjiem).
4 Nelaidiet klāt citas personas.
– Nelaujiet citām personām, jo īpaši bērniem, pieskarties elektroinstrumentam vai vadam. Nelaidiet citas personas klāt savai darba vietai.
5 Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā
- Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.
6 Nepārslogojiet elektroinstrumentu
– Norādītajā jaudas diapazonā iespējams strādāt labāk un drošāk.
7 Lietojiet pareizo elektroinstrumentu
- Neizmantojiet mazjaudīgus elektroinstrumentus smagu darbu veikšanai.
– Nelietojiet elektroinstrumentu tādiem mērķiem, kuriem tas nav paredzēts. Nelietojiet, piemēram, rokas ripzāgi, lai zāgētu zarus vai malkas pagales.
8 Valkājiet piemērotu apgērbu
- Nevalkājiet platu apgērbu vai nelietojiet rotaslietas, ko var satvert ierīces kustīgās detaļas.
– Strādājot ārpus telpām, ieteicams izmantot ne-slīdošus apavus.
– Garus matus nosedziet ar matu tīkliņu.
9 Lietojiet aizsargaprīkojumu
– Lietojiet aizsargbrilles.
- Veicot puteklainus darbus, lietojiet elpošanas masku.
10 Pieslēdziet putekļu nosūcēju, ja apstrādājat kok- sni, koksnei līdzīgus materiālus vai plastmasu.
– Ja ir pieejamas putekļu nosūkšanas iekārtas un uztveršanas iekārtas pieslēgvietas, pārlie-cinieties, vai šīs iekārtas tiek pievienotas un pareizi lietotas.
– Darbs slēgtā telpā, apstrādājot koksni, koksnei līdzīgus materiālus un plastmasas, ir pieļau-jams tikai, izmantojot piemērotu nosūkšanas iekārtu.
11 Neizmantojiet vadu mērķiem, kuriem tas nav pa-redzēts
– Neizmantojiet kabeli, lai atvienotu spraudni no kontaktligzdas. Sargājiet vadu no karstuma, ellas un asām škautnēm.
12 Nostipriniet darba materiālu
– Lietojiet iespīlēšanas mehānismus vai skrūv-spīles, lai nostiprinātu darba materiālu. Tā to var noturēt drošāk nekā ar roku, un ierīci ir ie-spējams vadīt ar abām rokām.
– Strādājot ar garām detaļām, nepieciešams papildu paliktnis (galds, sols u.c.), lai nepieļautu ierīces apgāšanos.
– Vienmēr stingri piespiediet darba materiālu pret darba virsmu un atbalstu, lai novērstu darba materiāla lodzīšanos vai sagriešanos.
13 Nepieļaujiet nedabisku stāju
– Nodrošiniet stabilu pozīciju un vienmēr sagla-bājiet līdzsvaru.
– Nepieļaujiet neērtus roku stāvokļus, kad pēkšņa noslīdējuma dēļ viena vai abas rokas varētu aizskart frēzi.
14 Rūpīgi kopiet instrumentus
– Uzturiet zāgēšanas instrumentus asus un tīrus, lai darbs veiktos labāk un drošāk.
– levērojiet ellošanas un instrumentu nomaiņas norādījumus.
- Regulāri pārbaudiet elektroinstrumenta pieslēguma vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam.
- Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti.
- Nodrošiniet, lai rokturi būtu sausi, tīri un nebūtu notraipīti ar ellu un ziedi.
15 Atvienojiet kontaktdakšu no kontaktligzdas
– Nekad netīriet škēpeles, skaidas vai iespiestas koksnes dālīnas frēzes darbības laikā.
- Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piem., zāgripu, urbi, frēzi.
– Ja zāgējot frēzi blokē pārāk liels padeves spēks, izslēdziet ierīci un atvienojiet to no elektrotīkla.
– Izņemiet detaļu un pārliecinieties, vai frēze kustas brīvi. leslēdziet ierīci un vēlreiz veiciet zāgējumu ar mazāku padeves spēku.
16 Neatstājiet iespraustas instrumentu atslēgas
- Pirms ieslēgšanas vienmēr pārbaudiet, vai ir noņemtas atslēgas un regulēšanas instrumenti.
17 Nepieļaujiet nejaušu darbības sākšanu
– Pārliecinieties, vai slēdzis, iespraužot kontakt-dakšu kontaktligzdā, ir izslēgts.
18 Strādājot ārpus telpām, izmantojiet pagarinātājus
- Ārpus telpām lietojiet tikai atļautos pagarinātā- jus ar atbilstīgiem apzīmējumiem.
- Kabelsaivu izmantojiet tikai notītā stāvoklī.
19 Vienmēr esiet uzmanīgs
- Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncentrējies.
20 Pārbaudiet, vai elektroinstruments nav bojāts
- Pirms elektroinstrumenta turpmākas izmantošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim.
– Pārbaudiet, vai kustīgās daļas darbojas nevainojami, neaizķeras vai nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.
- Bojāti aizsargmehānismi un detaļas atbilstoši jāsalabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.
- Bojāti slēdži jānomaina klientu tehniskās apkalpošanas darbnīcā.
- Neizmantojiet neatbilstīgus vai bojātus pieslēguma vadus.
– Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi.
21 IEVĒRĪBAI!
- Citu darba instrumentu un piederumu lietošana var izraisīt savainošanās risku.
22 Elektroinstrumenta remontu uzticiet veikt kvalificētam elektrikim
- Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem. Remontu drīkst veikt tikai kvalificēts elektrikis, turklāt jāizmanto originālās rezerves daļas, citādi ar lietotāju var notikt nelaimes gadījumi.
Operatoram vienmēr jāatrodas ierīces priekšā, lai nepieļautu bīstamību.
Bridinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.
PAPILDU DROŠĪBAS NORĀDĪJUMI
- Pirms izmantošanas pārbaudiet, vai nav bojāts frēzes bloks.
- Izmantojiet frēzes bloka izmēram piemērotu galda gredzenveida paliktni.
- Vienmēr valkājiet atbilstošus personiskās aizsardzības līdzekļus. Tajos ietilpst:
- ausu aizsargi kurluma riska mazināšanai;
- respirators puteklu ieelpošanas riska novēršanai.
-
Manipulējot ar frēzētājgalvu un neapstrādātiem materiāliem, pastāv iespēja savainoties uz asām malām. Lietojiet aizsargbrilles, lai nepieļautu acu savainojumus, ko rada lidojošas daļas.
-
Strādājot ar kokmateriāliem, apkalpojošā persona jāinformē par apstākliem, kas ietekmē putekļu rašanos, piem., apstrādājamā materiāla veids, vietējās atdalīšanas (sakere un avots) nozīme un pārsegu/ novirzītāju/vadīklu pareizs noregulējums.
- Brīdinājums! Neizmantojiet neieteiktus frēzēšanas darbarīkus, jo vadības zaudēšanas gadījumā tie var izraisīt savainojumus. Izmantojiet tikai frēzēšanas darbarīkus, kas veidoti manuālai padevei un markēti ar zīmi “MAN” (manuāla padeve) saskaṇā ar standartu LVS EN 847-1.
- Nekontrolēta sagataves apgāšanās izraisa bīstamu situāciju. Pietiekami atbalstiet garas sagataves, lai tās droši noturētu vajadzīgajā pozīcijā.
- lespējams atsitiens ir pēkšņa reakcija uz nekontrolētu mazāku sagatavju padevi. Apstrādājot šauras sagataves, izmantojiet papildu ietaises, piemēram, horizontālās piespiešanas aprīkojumu.
- Pienācīgā darba kārtībā neuzturēti darbarīki var izraisīt nekontrolējamas situācijas. Izmantojiet tikai asus, darba kārtībā uzturētus un pēc darbarīku ražotāja norādījumiem noregulētus frēzēšanas darbarīkus.
- lespējama pieskaršanās kustīgām daļām. Pirms no-maiņas vai noregulēšanas izslēdziet ierīci un izvel-ciet no rozetes kontaktdakšu.
- lespējama klūda, pozicionējot frēzēšanas darbarīku. Pareizi ievietojiet frēzēšanas darbarīku ierīcē. Bīdiet sagatavi pretēji vārpstas griešanās virzienam.
- Izvēlieties izmantotajam frēzēšanas darbarīkam un darba materiālam piemērotu apgriezienu skaitu.
- Frēzēšanas laikā neturiet rokas atdures tuvumā. Izmantojiet piespiedējierīces (piespiešanas klučus) pēc iespējas tālāk kopā ar atturi.
- Škērsatduru iztrūkums var izraisīt atsitienu. levietojamo frēžu gadījumā izmantojiet aizmugurējās un/vai priekšējās škērsatdures, kas piestiprinātas pie frēzes atdures.
6. Atlikušie riski
lerīce ir konstruēta saskaṇā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.
- Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.
-
Turklāt, neskatoties uz visiem veiktajiem piesardzī-bas pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
-
Atlikušos riskus var minimizēt, ja kopā ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.
- Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu. Izmantojiet instrumentu, kas ir ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
- Kad ierīce darbojas, netuviniet rokas darba zonai.
7. Tehniskie raksturlielumi
Izmēri G x P x A 1030 x 360 x 311 mm
| Galda izmērs G x P 610 x 360 mm | |
| Galda augstums 311 mm | |
| Galda paplašinājuma izmēri G x P | 210 x 360 mm |
| Darbvārpstas augstuma regulēšanas mehānisms | 0 - 40 mm |
| Galda ievietojamie gredzeni | ∅ 32 / 47,5 / 55 / 75 mm |
| Darbvārpstas apgriezienu skaits | 11500 - 24000 min ^-1 |
| Maks. frēzes ∅ ∅ 50 mm | |
| Svars 21 kg | |
| Motors | 230 - 240 V ~ / 50 Hz |
| leejas jauda | 1500 W |
| Aizsardzības pakāpe | IP20 |
| Aizsardzības klase | I |
Paturētas tiesības veikt tehniskas izmaiņas!
Troksnis un vibrācija
⚠ Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.
Trokšna raksturlielumi
Trokšņu vērtības bija noteiktas atbilstoši standarta EN 61029 prasībām.
| Skañas jaudas limenis L_WA | 102 dB |
| Skañas spiediena limenis L_pA | 89 dB |
| Klūda K_wa/pA | 3 dB |
8. Izpakošana
- Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
- Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
- Pārbaudiet, vai piegādes komplekts ir pilnīgs.
- Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
- Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
- Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.
- Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.
- Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.
⚠ BRĪDINĀJUMS!
lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!
9. Uzbüve
⚠ levērībai!
Pirms jebkādiem regulēšanas vai apkopes darbiem atvienojiet tikla kontaktspraudni.
lerīces nostiprināšana
Izmantošanai ieteicams ierīci piestiprināt pie darbgalda, izmantojot četrus caurumus.
1 Montāžas virsmā iepriekš jāizurbj caurumi, ievē-rojot attālumus starp diviem stiprinājumu caurumiem stekī.
2 Katrs stiprinājuma punkts ir stingri jāpievelk, izmantojot skrūves (nav iekļautas komplektā).
3 Skrūvēm jābūt pietiekami garām: Nemiet vērā darba virsmas, uz kuru ir piestiprināta ierīce, izturību.
4 Izmantojiet paplāksnes un pieskrūvējiet darba virsmu ar uzgriežniem.
5 Darba virsmai jābūt pietiekami lielai, lai novērstu ierīces apgāšanos darba laikā.
Galda paplašinājuma daļas (2. att.)
-
Kreisās puses galda paplašinājums (1a)
• Labās puses galda paplašinājums (1b)
• Galda paplašinājuma montāžas palīgierīce (11) -
6x iekšējā seštūra skrūve M5 x 12 (l)
- 8x iekšējā sešstūra skrūve M5 x 20 (m)
• 14x paplāksne ∅ 5 (n)
• 8x uzgrieznis M5 (o)
Galda paplašinājumu montāža (3. att.)
Galda paplašinājumi (1) palielina galda darba virsmu un tādējādi ħauj apstrādāt lielākus darba materiālus un izpildīt īpašus frēzēšanas darbus.
- Abās pusēs pielieciet galda paplašinājumus (1a+1b) ar attiecīgi 4 iekšējā seštūra skrūvēm M5 x 20 (m), 4 paplāksnēm ∅ 5 (n) un 4 seštūra uzgriežņiem M5 (o) sānos un ar attiecīgi 3 iekšējā seštūra skrūvēm M5 x 12 (l) un 3 paplāksnēm ∅ 5 (n) darba galda (3) galā.
- lebīdiet galda paplašinājuma montāžas palīgierī-ci (11) gropē, līdz tā piekļaujas kreisās puses galda paplašinājumam (1a) vai labās puses galda paplašinājumam (1b) un darba galdam (4).
- Pievelciet galda paplašinājuma montāžas palīgieriči (11).
- Stingri pievelciet visus skrūvsavienojumus.
- Atkārtojiet procesu otrajā pusē.
Frēzes atbalsta daļas (4. att.)
• 2x atbalsta līste (2a)
• 2x piespiedējs (2g)
• 2x vertikāls balsts (2b)
• 2x stiprinājuma spaile (2i)
- Piespiedējplāksne (2d)
• Piespiedējplāksnes turētājs (2e)
• 2x horizontāls balsts (2h)
• Kustīgs atbalsts (2c)
• Pamatdaļas atbalsts (2f)
- Priekšējā piespiedējplāksne (9)
- Priekšējās piespiedējplāksnes turētājs ar skrūvēm (9a)
- Nosūkšanas adapteris (12)
• 2x iekšējā sešstūra skrūve M6 x 16 (g)
• 2x sešstūrgalvas skrūve M6 x 40 (c)
- 6x pusapalgalvas skrūve M6 x 20 (f)
• 2x uzvelmēta skrūve M6 (a)
• 10x rievots uzgrieznis M6 (b)
• 2x spārnuzgrieznis M6 (i)
• 15x paplāksne (h)
• 2x uzgrieznis M6 (j)
Frēzes atbalsta montāža (5. - 16. att.)
1. darbība (5. att.)
- Nostipriniet 2 piespiedējus (2g) pie horizontālā balsta (2h), izmantojot 2 pusapaļgalvas skrūves M6 x 35 (e), 2 paplāksnes ∅ 6 (h) un divus rievotos uz-griežnus M6 (b).
2. darbība (6. att.):
- Nostipriniet piespiedējplāksni (2d) pie piespiedējplāksnes turētāja (2e), izmantojot 2 pusapaļgalvas skrūves M6 x 25 (d), 2 paplāksnes ∅ 6 (h) un 2 spārnuzgriežņus M6 (i).
3. darbība (7. att.):
- levietojiet nosūkšanas adapteri (12) pamatdaļas atbalstā (2f).
4. darbība (8. att.):
- Nostipriniet vertikālo balstu (2b) pie pamatdaļas atbalsta (2f) un pie kustīgā atbalsta (2c), izmantojot attiecīgi vienu iekšējā seštūra skrūvi M6 x 16 (g).
5. darbība (9. att.):
- levietojiet kustīgo atbalstu (2c) paredzētajā pamat-dalas atbalsta (2f) gropē un nostipriniet to, izman-tojot pusapaļgalvas skrūvi M6 x 25 (d), paplāksni ∅ 6 (h), rievotu uzgriezni M6 (b) un pusapaļgalvas skrūvi M6 x 35 (e), paplāksni ∅ 6 (h), rievotu uzgriezni M6 (b).
- Kreisajā pusē pielieciet pusapa|galvas skrūvi M6 x 20 (f) ar paplāksni ∅ 6 (h) un nosprostojiet to ar rie-votu uzgriezni M6 (b).
6. darbība (10.+11. att.)
- levietojiet divas sešstūrgalvas skrūves M6 x 40 (c) no apakšas pamatdaļas atbalstā (2f) (10. att.).
- Nostipriniet piespiedējplāksnes turētāju (2e) ar pie-spiedējplāksni (2d), izmantojot divas sešstūrgalvas skrūves M6 x 40 (c), divas paplāksnes ∅ 6 (h) un divus uzgriežņus M6 (j). (11. att.)
- Atbalsta līstu nostiprināšanai pielieciet četras pusapalgalvas skrūves M6 x 20 (f), četras paplāksnes ∅ 6 (h) un četrus rievotos uzgriežnus M6 (b).
7. darbība (12. att.)
- Nostipriniet divus horizontālos balstus (2h) ar pie-spiedējiem (2g) pie vertikālajiem balstiem (2b), izmantojot divas stiprinājuma spailes (2i) un divas uzvelmētās skrūves M6 (a), ka parādīts 12. att.
8. darbība (13.+14. att.)
- lebīdiet divas atbalsta līstes (2a) caur pusapaļgalvas skrūvēm M6 x 20 (2f), kā parādīts 13. un 14. att.
9. darbība (15.+16. att.)
- Atbalsta montāžai pie darba galda (3), ievadiet abas markētās skrūves darba galda (3) markētajās gro-pēs un nofiksējiet.
- Izkārtojiet atbalsta līstes (2a) vajadzīgajā pozīcijā un pievelciet markētos rievotos uzgriežņus.
Priekšējās piespiedējplāksnes montāža (17.+18. att.)
- Nostipriniet priekšējās piespiedējplāksnes turētāju ar skrūvēm (9a) pie darba galda, izmantojot pievienotās skrūves (17. att.).
- Nostipriniet priekšējo piespiedējplāksni (9) pie tu-rētāja (9a), izmantojot divas pusapaļgalvas skrūves M6 x 20 (f), divas paplāksnes ∅ 6 (h) un divus rievotos uzgriežņus M6 (b) (18. att.).
- Izkārtojumam var izmantot škērsatbalstu (10).
Aizsargapvalka montāža (19. att.)
- Uzlieciet aizsargapvalku (13) uz pamatda|as atbalsta (2f) un nofiksējiet, izmantojot komplektā iek|auto iestatīšanas tapu.
NORĀDE! Aizsargapvalka montāžai jādemontē priekšējā piespiedējplāksne ar turētāju (9+9a).
Frēzmašīnas pievienošana pie nosūkšanas iekārtas
- Ir paredzēts pieslēgums ārējai nosūkšanas iekārtai putekļu un skaidu nosūkšanai (nav iekļauts piegādes komplektā).
- Bīdiet nosūkšanas iekārtas iesūkšanas šlūteni uz nosūkšanas adapteri (12), kas atrodas aiz frēzes atbalsta (2). Šlūtenēm ar 100 mm diametru iepako-jumā atradīsiet konusveida adapteri.
10. Darba sākšana
⚠️ levērībai!
Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!
levēribai! Frēzmašīnai ir viena vārpsta, kas atrodas vertikāli pret darba galdu. Ass kalpo frēzēšanas instrumenta, paplākšņu un veidfrēzes uzņemšanai. Frēzmašīna tiek izmantota dekoratīvu joslu, vienkāršu vai vairākkārtīgu padzilinājumu, gropju, ieloču, profilu un salāgotu profilu veidošanai uz taisnām virsmām utt. Ar frēzmašīnu drīkst izmantot līdz maks. 50 mm diametra frēzes. Ja nepieciešams lielāks diametrs, ie-sakām strādāt vairākos piegājienos un ar atkārtotu pielāgošanu, izmantojot rokturi (5), vai pakāpeniski noregulējot atbalstu.
Instrumenta stiprinājuma uzstādīšana un nomaiņa (20.+21. att.)
⚠️ levērībai!
Pirms instrumenta stiprinājuma (15) nomaiņas atvienojiet ierīces tīkla kontaktspraudni.
- Izvēlieties instrumenta stiprinājumu, kas tieši atbilst šīs frēzes diametram.
- Nonemiet atveres pārejas detaļu (14) (20. att.).
- lebīdiet viengala uzgriežņu atslēgu, atslēgas izmērs 18 (16) tieši zem instrumenta stiprinājuma (14) sprostuzgriežna un noturiet to.
- Ar viengala uzgriežnu atslēgu, atslēgas izmērs 24 (17) atskrūvējiet instrumenta stiprinājuma (14) sprostuzgriezni pretēji pulkstenrādītāja virzienam.
- Noņemiet instrumenta stiprinājumu (14).
- Tagad ievietojiet piemēroto instrumenta stiprinājumu un piemēroto frēzēšanas instrumentu. Frēzēšanas instruments jāiebīda vismaz par 20 mm.
- Atkārtoti pievelciet instrumenta stiprinājuma (14) sprostuzgriezni ar viengala uzgriežņu atslēgu, atslēgas izmērs 24 (17).
- levietojiet atpakal sākotnējā pozīcijā atveres pārejas detalu (14).
- Pēc vajadzības noregulējiet ierobežotāju, izmanto-jot uz galda esošo skalu.
- Pievienojiet nosūkšanas iekārtu. Łoti ieteicams pievienot nosūkšanas iekārtu (vai nosūkšanas sistēmu), lai motora dzesēšanas atverē neiekļūtu skaidas un tiktu atvieglota darba materiāla padeve.
- Pievienojiet ierīci atpakal pie elektrotikla.
lerobežotāja noregulēšana
Ierobežotāja izmantošana ir obligāta. Katrs darbs jāaplūko atseviški. Katrā jaunā izmantošanas reizē jāpārliecinās, vai ir pareizi uzstādītas un noregulētas aizsargierīces. Katrā jaunā izmantošanas reizē katra piespiežamā detaļa no jauna jānoregulē uz ierobežotāja.
Pirms darba sākšanas ar frēzi pārliecinieties, vai visas skrūves ir labi pievilktas.
Pārejas detaļu lietošana
Pārejas detaļas (14) jāizmanto, lai līdz minimumam sa- mazinātu attālumu starp galdu un darbvārpstu.
Pirms ierīces ieslēgšanas sistemātiski jāpārbauda, vai ir pareizi uzstādīti komplektā iekļautās pārejas detaļas (14).
Pārbaudiet, vai esat izvēlējies attiecīgajam frēzēšanas instrumentam un tā uzstādīšanas augstumam piemē-rotas pārejas detaļas (14), lai samazinātu darba materiāla apgāšanās risku, virzoties caur urbumu.
Pārejas detaļai (14) frēze jāaptver pēc iespējas tālāk.
Apgriezienu skaita regulēšana, 22.+28. att.
lerīces apgriezienu skaita iestatījumam (6) ir 6 pakā-pes.
- Nosakiet optimālo apgriezienu skaitu ar izmēginā-juma griezienu kādā no atgriezumiem.
levērībai! Pareiza apgriezienu skaita izmantošana pagarina frēzes darbmūžu. Tā ietekmē arī detaļas apstrādājamo virsmu.
Pakāpe Apgriezienu skaits
| 1 apm. 11500 min | -1 |
| 2 apm. 13000 min | -1 |
| 3 apm. 15500 min | -1 |
| 4 apm. 18000 min | -1 |
| 5 apm. 21000 min | -1 |
| 6 apm. 24000 min | -1 |
Norāde!
Vērtības apgriezienu skaita tabulā (28. att.) ir tikai orientējošas vērtības. Tās var mainīties atkarībā no instrumenta un koku sugas.
Atbalsta regulēšana, 23. + 24. att.
- Atbalsts (1) jānoregulē atbilstoši darba materiāla un frēzēšanas instrumenta lielumam.
- Atskrūvējiet atbalsta (1) aizmugurē esošos divus rievotos uzgriežnus (f+e).
Atbalsti un piespiešanas palīgierīces vajadzētu noregulēt tādā veidā, lai tās nodrošinātu darba materiāla drošu vadīšanu ierīces ievades un izvades daļā.
- Pārbīdiet atbalstu (1) vajadzīgajā pozīcijā. Izmanto-jiet uz galda esošo skalu (3), lai noteiktu attālumu starp atbalstu (1) un frēzes centru.
- Atkārtoti pievelciet aizmugurē esošos divus rievotos uzgriežņus, lai noturētu atbalstu (1) šajā pozīcijā.
Atbalsta noregulēšana škautnēšanai, 23. + 24. att.
- Kokmateriāla škautnēšanas gadījumā materiāls, kas no frēzes iznāk kreisajā pusē, ir plānāks par materiālu, kas ir labajā pusē.
- Kustīgais atbalsts (2c) jānoregulē tā, lai to pielāgotu plānākam materiālam. Tā atbalsta materiālu un nodrošina precīzu griezumu. Šim nolūkam atskrūvējiet labās puses rievoto uzgriezni (f), pārvietojiet kustī-go atbalstu (2c) uz priekšu un iespīlējiet.
Piespiedējplākšņu regulēšana, 25. att.
Piespiedējplāksnes (9+2d) ir paredzētas tam, lai darba materiālu noturētu savā vietā un nepieļautu atsitienu.
- Frēzes pārvietošana viszemākajā pozīcijā
- levietojiet apstrādājamo darba materiālu un piespie-diet piespiedējplāksni (9+2d) ar nelielu spriegojumu pie darba materiāla.
• Nonemiet darba materiālu. - Noregulējiet frēzi vajadzīgajā augstumā (sk.: Darba dziluma regulēšana).
Škērsgriešanas šablona regulēšana, 26. att.
- Škērsgriešanas šablons (10) slīd horizontāli pa darba galdu, un tiek izmantots škautnēšanai un slīpajiem zāgējumiem.
- Lai škērsgriešanas šablonu (10) noregulētu vajadzīgajā lenkī, atskrūvējiet škērsgriešanas šablona sprostuzgriezni (10a) un grieziet to vajadzīgajā lenkī. Atkārtoti pievelciet škērsgriešanas šablona sprostuzgriezni (10a).
- Vienmēr veiciet izmēginājuma griezumu, izmanto-jot atgriezumus, lai pārliecinātos, ka noregulējumi sakrīt.
leslēgšana un izslēgšana, 22. att.
Pārliecinieties, vai no frēzes galda ir noņemtas visas atslēgas un noregulēšanas instrumenti, vai noregulējumi ir pilnīgi un ir uzstādīti visi aizsargapvalki.
Nospiediet ieslēgšanas / izslēgšanas slēdzi (7 / “I”), lai palaistu ierīci.
Nospiediet ieslēgšanas / izslēgšanas slēdzi (7 / “0”), lai apturētu ierīci.
Uzmanību! lerīce uzreiz sāk darboties ar noregulēto apgriezienu skaitu.
Darba dziluma regulēšana (27. att.)
Vārpstas augstuma regulēšanai vai samazināšanai (paredzēts frēzes nažu augstuma regulēšanai) grieziet rokturi (5), lai pēc vēlēšanās samazinātu vai palielinā-tu augstumu.
Nostipriniet iestatijumu, stingri pievelkot spilskrūvi (4).
11. Apkalpošana
- levietojiet piemērotu frēzi instrumenta stiprinājumā un nostipriniet to, stingri pievelkot instrumenta stiprinājuma uzgriezni.
- Noregulējiet ātrumu, griešanas dzilumu, atbalsta izvietojumu un škērsgriešanas šablonu.
- Pärliecinieties, vai ir pareizi noregulēts padeves atbalsts, lai tas pasargātu nesagriezto materiālu. Noregulējiet izejas ierobežotāju tā, lai tas pasargātu sagriezto materiālu un turklāt tiktu nodrošināta novācamā materiāla izlīdzināšana.
- leslēdziet frēzi.
- Pārliecinieties, vai detaļa ir spēcīgi atspiesta pret ierobežotāju.
- Viegli bīdiet detaļu no labās puses uz kreiso pretēji instrumenta griešanās virzienam.
- Saglabājiet nemainīgu padeves ātrumu. Nebīdiet pārāk ātri, jo tādējādi tiek loti bremzēts motors.
- Pārāk ātras bīdīšanas gadījumā var iegūt sliktas kvalitātes griezumu. Var tikt sabojāts arī frēzes nazis vai motors.
- Pārāk lēnas bīdīšanas gadījumā detaļa var apdegt.
- Loti cietas koksnes un lielu griezumu gadījumā var būt nepieciešams vairāk nekā viens darba piegājiens, lai sasniegtu vajadzīgo dzilumu.
- Pareizais padeves ātrums ir atkarīgs no frēzes izmēra, darba materiāla tipa un griešanas dziļuma. Izmēģiniet vispirms ar atgriezumu materiālu, lai atrastu pareizo padeves ātrumu un parametrus.
- lerīce ir aprīkota ar pārslodzes slēdzi motora aiz-sardzībai. Pārslodzes gadījumā ierīce automātiski apstājas. Pēc zināma laika pārslodzes slēdzi var atkal atiestatīt.
12. Pieslēgšana elektrotīklam
Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.
Klienta elektrotikla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.
Bojāts elektropieslēguma vads
Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi.
To iemesli var būt šādi:
- saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
- pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēl;
- griezuma vietas pieslēguma vada pārbraukšanas dēl;
- izolācijas bojājumi, izraujot no sienas kontaktligzdas;
- plaisas izolācijas novecošanās dēl.
Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.
Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.
Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.
Tipa markējuma uzdrukātais teksts uz savienošanas vada ir obligāts.
Vienfāzes mainstrāvas motora gadījumā mēs iesakām mašinām ar augstu palaides strāvu (sākot ar 3000 va- tiem) aizsardzību ar drošinātājiem C 16A vai K 16A!
13. Tīrīšana
Bīstami!
Pirms jebkādiem tīrīšanas darbiem atvienojiet tīkla kontaktspraudni.
- Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
- lesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes.
- Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju. Neizmantojiet tīrīšanas līdzekļus vai škīdi-nātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē. Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.
14. Glabāšana
Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5 līdz 30 °C robežās. Glabājiet instrumentu originālajā iepakojumā.
Nosedziet instrumentu, lai to aizsargātu pret putekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju kopā ar instrumentu.
15. Apkope
Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.
- Pirms katras lietošanas sākšanas pārliecinieties par drošības mehānismu nevainojamu stāvokli un pie-nācīgu darbību.
- Pirms katras atkārtotas lietošanas sākšanas pārbaudiet visu savienojumu nostiprinājumu.
Servisa informācija
Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: ogles sukas, frēze
* nav obligāti iekļauts piegādes komplektā!
Pieslēgumi un remonts
Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.
Jautājumu gadījumā norādiet šādus datus:
• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.
Rezerves daļas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.
16. Utilizācija un otrreizēja izmantošana
Norādes par iepakojumu
Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām.
Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)
Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!
- Nolietotās baterijas vai akumulatori, kas nav nekustīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vācijas likums par baterijām.
- Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
- Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)
- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.
- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
- Citas ražotāja un izplatītāja papildu pienemšanas atpakal, prasības uzzināsiet attiecīgajā klientu servisā.
- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.
17. Traucējumu novēršana
Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.
| Traucējums lespējamais cēlonis Novēršana | ||
| Ierīci nevar ieslēgt | Nav elektrības Pārbaudiet strāvas padeves avotu | |
| Nolietotas ogles sukas | Nogādājiet ierīci klientu apkalpošanas dienesta darbnīcā | |
| Ierīce, strādājot tukšgaitā, patstāvīgi izslēdzas | Strāvas padeves pārtraukums | Pārbaudiet elektrības tīkla drošinātājus |
| Ierīce minimālā spriegu aizsardzības dēļ pati vairs neieslēdzas un pēc strāvas padeves atjaunošanas ir atkārtoti jāieslēdz. | ||
| Ierīce apstrādes laikā apstājas | ledarbojusies pārslodzes aizsardzība pārāk trula naža vai pārāk lielas padeves vai attiecīgi pārāk biezas skaidas dēļ | Pirms darba turpināšanas nomainiet nazi un attiecīgi Įaujiet atdzist motoram. |
| Apstrādes laikā samazinās apgriezienu skaits | Pārāk liela griešana ar skaidas noņemšanu | Samaziniet griešanu ar skaidas noņemšanu |
| Pārāk liela padeve Samaziniet | padeves ātrumu | |
| Neasa frēze Nomainiet frēzi | ||
| Netīrs frēzējums | Neasa frēze Nomainiet frēzi | |
| Nevienmērīga padeve Frēzējiet | ar nemainīgu spiedienu un samazinātu padevi | |
| Nosprostota skaidu izmete (bez nosūkšanas iekārtas) | Pārāk liela griešana ar skaidas noņemšanu | Samaziniet griešanu ar skaidas noņemšanu |
| Neasa frēze Nomainiet frēzi | ||
| Pārāk slapjš kokmateriāls Apstrādājiet tikai sausu kokmateriālu. | ||
Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.
