Tiger 7000s - Zerkleinerer SCHEPPACH - Kostenlose Bedienungsanleitung

Produkttyp	Tischfräsmaschine (Oberfräse)
Marke	Scheppach
Modell	Tiger 7000s
Abmessungen (L x B x H)	1030 x 360 x 311 mm
Tischabmessungen (L x B)	610 x 360 mm
Tischhöhe	311 mm
Gewicht	21 kg
Stromversorgung	230-240 V~ / 50 Hz
Leistungsaufnahme	1500 W
Spindeldrehzahlbereich	11500 - 24000 min⁻¹ (6 Stufen)
Spindelhöhenverstellung	0 - 40 mm
Max. Fräserdurchmesser	50 mm
Befestigungsringe im Tisch	∅ 32 / 47,5 / 55 / 75 mm
Schutzart	IP20
Schutzklasse	I
Bearbeitungsmöglichkeiten	Fräsen von Nuten, Formen von Vertiefungen, Kopieren von Kurven und Logos
Sicherheit	Überlastschalter, Schutzhaube, Druckvorrichtungen, Not-Aus über Schalter
Wartung und Reinigung	Regelmäßige Reinigung mit feuchtem Tuch und Schmierseife; vor jeder Benutzung die Festigkeit der Verbindungen prüfen
Verschleißteile	Kohlebürsten, Fräser
Reparierbarkeit	Elektrische Reparaturen nur durch einen Fachmann; Ersatzteile beim Kundendienst erhältlich
Mitgeliefertes Zubehör	Tischverlängerungen, Fräsanschlag, Druckstab, Schutzhaube, Absaugadapter, Montagewerkzeuge

Häufig gestellte Fragen - Tiger 7000s SCHEPPACH

Welche Materialien können mit der Tiger 7000s bearbeitet werden?

Die Maschine ist für die Bearbeitung von Holz und Kunststoffen ausgelegt. Sie darf nicht für Metall, Stein oder Asbest verwendet werden.

Wie stelle ich die Frästiefe ein?

Drehen Sie den Griff (5), um die Spindel zu heben oder zu senken, und blockieren Sie die Einstellung durch Festziehen der Klemmschraube (4). Der Einstellbereich beträgt 0 bis 40 mm.

Wie wechsele ich das Fräswerkzeug?

Trennen Sie die Maschine vom Stromnetz. Verwenden Sie die mitgelieferten Gabelschlüssel (Schlüsselweite 18 und 24), um die Mutter der Werkzeugaufnahme zu lösen. Wechseln Sie bei Bedarf die Aufnahme, setzen Sie den Fräser mindestens 20 mm tief ein und ziehen Sie ihn fest an.

Was tun, wenn die Maschine während des Betriebs stoppt?

Der Überlastschalter hat ausgelöst. Lassen Sie den Motor abkühlen, reduzieren Sie Vorschub oder Schnitttiefe und setzen Sie den Schalter zurück. Prüfen Sie auch, ob der Fräser stumpf ist.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie stets Schutzbrille, Gehörschutz (Schallpegel bis 102 dB) und Staubschutzmaske. Binden Sie lange Haare zusammen und vermeiden Sie lose Kleidung.

Wie stelle ich die Spindeldrehzahl ein?

Verwenden Sie den Drehzahldrehschalter (6), um aus 6 Stufen zwischen 11.500 und 24.000 min⁻¹ zu wählen. Die Einstellung hängt vom Fräserdurchmesser und dem zu bearbeitenden Material ab.

Wie pflege ich die Fräsmaschine?

Reinigen Sie sie nach jedem Gebrauch mit einem feuchten Tuch und Schmierseife. Überprüfen Sie regelmäßig die Festigkeit aller Verbindungen. Die Kohlebürsten und Fräser sind Verschleißteile und müssen bei Bedarf ausgetauscht werden.

Kann ich Fräser mit mehr als 50 mm Durchmesser verwenden?

Nein, der maximale Durchmesser beträgt 50 mm. Für größere Anforderungen arbeiten Sie in mehreren Durchgängen mit schrittweisen Anschlageinstellungen.

Wie schließe ich einen Sauger an?

Der Absaugadapter (12) befindet sich an der Rückseite des Fräsanschlags. Verwenden Sie einen Schlauch mit 100 mm Durchmesser (ein konischer Adapter ist beigelegt), um Späne und Staub abzuführen.

Wie ist die Garantie für die Tiger 7000s?

Es gilt die gesetzliche Garantie. Offensichtliche Mängel müssen innerhalb von 8 Tagen gemeldet werden. Defekte Teile aufgrund von Material- oder Fertigungsfehlern werden kostenlos ersetzt, die Arbeitszeit trägt jedoch der Käufer.

BEDIENUNGSANLEITUNG Tiger 7000s SCHEPPACH

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
	Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
	Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
	Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
	Einschubrichtung beachten!
	Hartholz (Buche, Eiche)
	Weichholz (Fichte, Kiefer)
Achtung!	In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.
	Das Produkt entspricht den geltenden europäischen Richtlinien.
	Das Produkt entspricht den geltenden serbischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung.... 10
2. Gerätebeschreibung (Abb. 1)....10
3. Lieferumfang....10
4. Bestimmungsgemäße Verwendung 11
5. Allgemeine Sicherheitshinweise 11
6. Restrisiken 14
7. Technische Daten.... 14
8. Auspacken 15
9. Aufbau....15
10. In Betrieb nehmen 17
11. Bedienung.... 18
12. Elektrischer Anschluss 19
13. Reinigung.... 19
14. Lagerung....20
15. Wartung 20
16. Entsorgung und Wiederverwertung 20
17. Störungsabhilfe 21
18. Konformitätserklärung 349

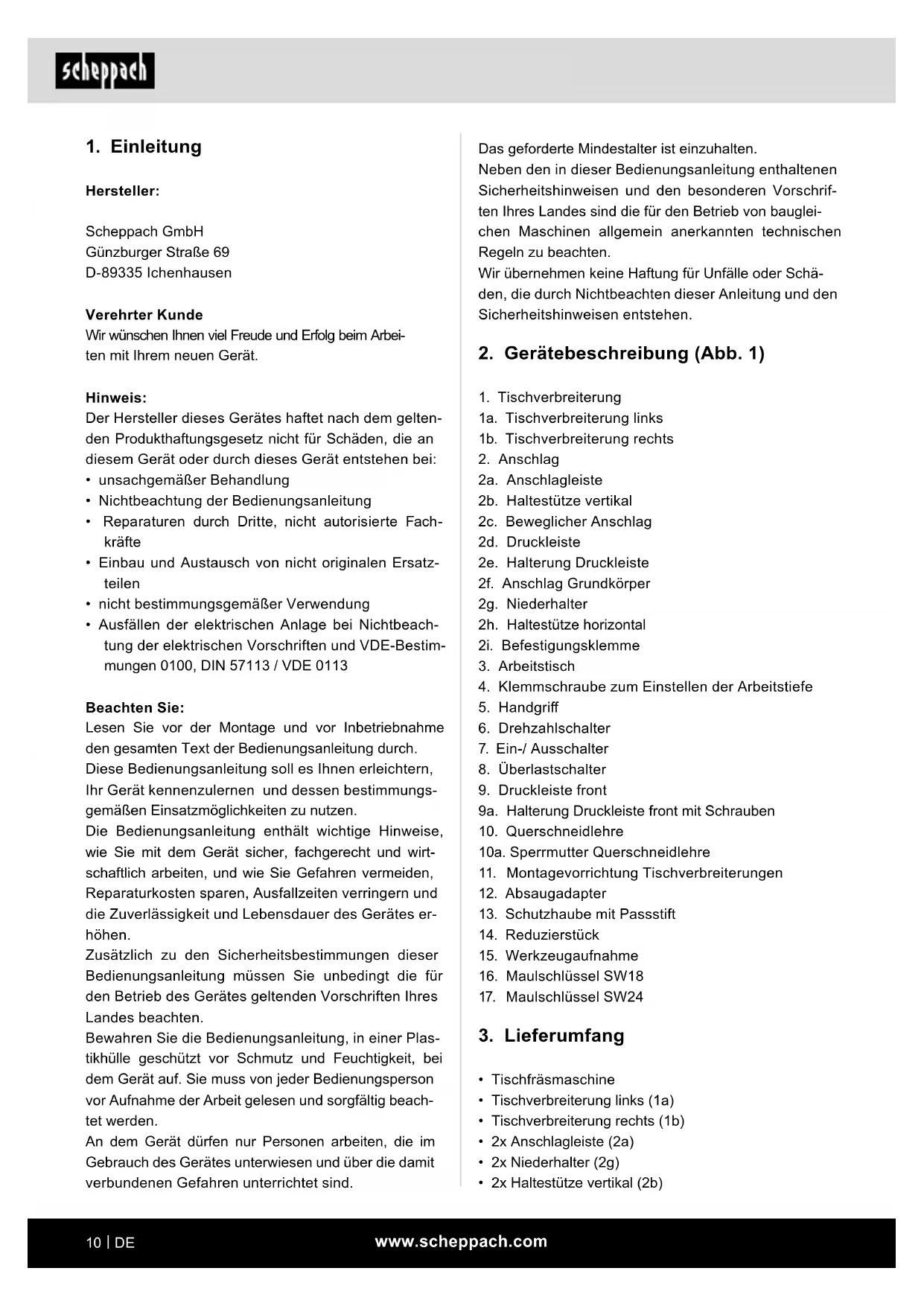

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1)

1. Tischverbreiterung
   1a. Tischverbreiterung links
   1b. Tischverbreiterung rechts
2. Anschlag
   2a. Anschlagleiste
   2b. Haltestütze vertikal
   2c. Beweglicher Anschlag
   2d. Druckleiste
   2e. Halterung Druckleiste
   2f. Anschlag Grundkörper
   2g. Niederhalter
   2h. Haltestütze horizontal
   2i. Befestigungsklemme
3. Arbeitstisch
4. Klemmschraube zum Einstellen der Arbeitstiefe
5. Handgriff
6. Drehzahlschalter
7. Ein-/ Ausschalter
8. Überlastschalter
9. Druckleiste front
   9a. Halterung Druckleiste front mit Schrauben
10. Querschneidlehre
    10a. Sperrmutter Querschneidlehre
11. Montagevorrichtung Tischverbreiterungen
12. Absaugadapter
13. Schutzhaube mit Passstift
14. Reduzierstück
15. Werkzeugaufnahme
16. Maulschlüssel SW18
17. Maulschlüssel SW24

3. Lieferumfang

• Tischfräsmaschine
• Tischverbreiterung links (1a)
• Tischverbreiterung rechts (1b)
• 2x Anschlagleiste (2a)
• 2x Niederhalter (2g)
• 2x Haltestütze vertikal (2b)

• 2x Befestigungsklemme (2i)
- Druckleiste (2d)
• Halterung Druckleiste (2e)
• 2x Haltestütze horizontal (2h)
• Beweglicher Anschlag (2c)
• Anschlag Grundkörper (2f)
- Druckleiste front (9)
• Halterung Druckleiste front mit Schrauben (9a)
- Absaugadapter (12)
- 2x Schiebeholz
• Querschneidlehre (10)
• Schutzhaube mit Passstift (13)
• 8x Innensechskantschraube M5 x 20 (m)
- 6x Innensechskantschraube M5 x 12 (I)
• 2x Innensechskantschraube M6 x 16 (g)
• 2x Sechskantschraube M6 x 40 (c)
• 7x Schlossschraube M6 x 20 (f)
• 3x Schlossschraube M6 x 25 (d)
• 5x Schlossschraube M6 x 35 (e)
• 2x Rändelschraube M6 (a)
• 17x Unterlegscheibe ∅ 6 (h)
• 14x Unterlegscheibe ∅ 5 (n)
• 13x Rändelmutter M6 (b)
• 2x Flügelmutter M6 (i)
- 2x Mutter M6 (j)
- 8x Mutter M5 (o)
• Innensechskantschlüssel SW 4 (k)
• Maulschlüssel SW 18
• Maulschlüssel SW 24
• Montagevorrichtung Tischverbreiterung (11)
• Werkzeugaufnahme ∅ 6 / 8 / 12
• Bedienungsanleitung
• Innensechskantschlüssel SW 5 (p)

4. Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Bearbeiten von Materialien aus Holz- und Kunststoff, wie z.B.: Fräsen von Nuten, Ausarbeiten von Vertiefungen, Kopieren von Kurven und Schriftzügen innerhalb der vorgegebenen Maschinengrenzen. Die Fräsmaschine darf nicht zum Bearbeiten von Metall, Stein etc. verwendet werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

5. Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeiten

1 Halten Sie Ihren Arbeitsbereich in Ordnung

– Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2 Berücksichtigen Sie Umgebungseinflüsse

– Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

- Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.

– Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.

- Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3 Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

4 Halten Sie andere Personen fern.

– Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

- Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6 Überlasten Sie Ihr Elektrowerkzeug nicht

– Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7 Benutzen Sie das richtige Elektrowerkzeug

- Verwenden Sie keine leistungsschwachen Elektrowerkzeuge für schwere Arbeiten.

- Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

8 Tragen Sie geeignete Kleidung

- Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.

- Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

– Tragen Sie bei langen Haaren ein Haarnetz.

9 Benutzen Sie Schutzausrüstung

– Tragen Sie eine Schutzbrille.

- Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

10 Schließen Sie die Staubabsaug-Einrichtung an, wenn Sie Holz, holzähnliche Werkstoffe oder Kunststoffe bearbeitet werden.

– Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

– Der Betrieb in geschlossenen Räumen ist beim Bearbeiten von Holz, holzähnlichen Werkstoffen und Kunststoffen nur mit einer geeigneten Absauganlage zulässig.

11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

- Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12 Sichern Sie das Werkstück

- Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen.

- Bei langen Werkstücken ist eine zusätzliche Auflage (Tisch, Böcke, etc.) erforderlich, um ein Kippen der Maschine zu vermeiden.

- Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlag, um ein Wackeln bzw. Verdrehen des Werkstückes zu verhindern.

13 Vermeiden Sie abnormale Körperhaltung

– Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

- Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände den Fräser berühren könnten.

14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

– Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

- Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

- Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

– Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15 Ziehen Sie den Stecker aus der Steckdose

- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Fräser.

- Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.

– Wenn der Fräser beim Schneiden durch eine zu große Vorschubkraft blockiert, schalten Sie das Gerät aus und trennen Sie es vom Netz.

– Entfemen Sie das Werkstück und stellen Sie sicher, dass der Fräser frei läuft. Schalten Sie das Gerät ein, und führen Sie den Schnittvorgang erneut mit reduzierter Vorschubkraft durch.

16 Lassen Sie keine Werkzeugschlüssel stecken

- Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17 Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18 Benutzen Sie Verlängerungskabel für den Außenbereich

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

- Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.

19 Seien Sie stets aufmerksam

– Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20 Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

– Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.

- Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

- Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

- Benutzen Sie keine fehlerhaften oder beschädigten Anschlussleitungen.

- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21 ACHTUNG!

– Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22 Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

Die Bedienperson muss sich immer vor der Maschine befinden, um eine Gefährdung zu vermeiden.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

ZUSÄTZLICHE SICHERHEITSHINWEISE

- Prüfen Sie die Fräseinheit vor der Verwendung auf fehlerfreien Zustand.

- Verwenden Sie die zur Größe der Fräseinheit passenden Tischeinlegeringe.

- Tragen Sie immer geeignete persönliche Schutz- ausrüstung. Dies schließt ein:

- Gehörschutz zur Verminderung des Risikos, schwerhörig zu werden.

- Atemschutz zur Verminderung des Risikos, gefährlichen Staub einzuatmen.

- Möglichkeit von Verletzungen beim Hantieren mit Fräseinheit und rauen Werkstoffen wegen scharfer Kanten. Schutzbrille zur Vermeidung von Augenverletzungen durch wegfliegende Teile.

- Beim Bearbeiten von Holz muss die Bedienperson über die Bedingungen informiert werden, welche die Staubfreisetzung beeinflussen, z.B. die Art des zu bearbeitenden Werkstoffs, die Bedeutung lokaler Abscheidung (Erfassung und Quelle) und die richtige Einstellung von Hauben/Leitblechen/Führungen.

- Warnung! Benutzen Sie keine nicht empfohlenen Fräswerkzeuge, da dies bei Verlust der Kontrolle zu Verletzungen führen kann. Verwenden Sie nur für Handvorschub gestaltete und mit MAN(Handvorschub) gekennzeichnete Fräswerkzeuge nach EN 847-1.

- Durch unkontrolliertes Abkippen des Werkstückes verursachte gefährliche Situation. Stützen Sie lange Werkstücke ausreichend ab, um sie in ihrer Position zu halten.

- Möglicher Rückschlag, eine plötzliche Reaktion wegen einer außer Kontrolle geratenen Führung kleiner Werkstück. Verwenden Sie zusätzliche Vorrichtungen wie waagrechte Andruckvorrichtungen bei der Bearbeitung von schmalen Werkstück.

- Nicht gewartete Werkzeuge können unkontrollierbare Situationen auslösen. Verwenden Sie nur scharfe, gewartete und nach den Angaben des Werkzeugherstellers eingestellte Fräswerkzeuge.

- Mögliche Berührung von bewegten Teilen. Vor dem Wechsel oder Einstellen schalten Sie die Maschine aus und ziehen den Netzstecker.

- Mögliche Fehler bei der Position des Fräswerkzeugs. Setzen Sie das Fräswerkzeug richtig in die Maschine ein. Schieben Sie das Werkstück entgegen der Drehrichtung der Spindel vor.

- Wählen Sie die zum eingesetzten Fräswerkzeug und dem verwendeten Werkstoff passende Drehzahl

- Halten Sie die Hände während des Frässens am Anschlag fern. Verwenden Sie Andruckvorrichtungen (Druckschuhe)-sofern möglich- zusammen mit dem Anschlag.

- Fehlende Queranschläge können einen Rückschlag verursachen. Beim Einsetzfräsen verwenden Sie hintere und/oder vordere Queranschläge, die am Fräsanschlag befestigt sind.

6. Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

- Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

- Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

- Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.

- Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steck-dose darf die Betriebstaste nicht gedrückt werden.

Verwenden Sie das Werkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

- Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

7. Technische Daten

Maße L x B x H 1030 x 360 x 311 mm

Tischgröße L x B 610 x 360 mm
Tischhöhe 311 mm
Maße Tischverbreiterung L x B	210 x 360 mm
Höhenverstellung Spindel 0 - 40 mm
Reduzierstücke ∅ 32 / 47,5 / 55 / 75 mm
Spindel Drehzahl	11500 - 24000 min ^-1
∅ Fräser max.	∅ 50 mm
Gewicht	21 kg
Motor	230 - 240 V~ / 50 Hz
Aufnahmeleistung	1500 W
Schutzart	IP20
Schutzklasse	I

Technische Änderungen vorbehalten!

Geräusch und Vibration

⚠️ Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie bitte einen geeigneten Gehörschutz.

Geräuschkennwerte

Die Geräuschwerte wurden entsprechend EN 61029 ermittelt.

Schallleitungspegel L_WA 102 dB

Schalldruckpegel L _pA 89 dB

Unsicherheit K_wa/pA 3 dB

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

⚠️ WARNING!

Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau

⚠ Achtung:

Ziehen Sie vor allen Einstell- oder Wartungsarbeiten den Netzstecker.

Befestigung der Maschine

Für den Gebrauch wird empfohlen, die Maschine mittels der vier Löcher auf einer Werkbank zu befestigen.

1 Die Montageoberfläche muss vorgebohrt werden, und zwar unter Berücksichtigung der Abstände der zwei Befestigungslöcher im Gestell.
2 Jeder Befestigungspunkt muss mithilfe von Schrauben (nicht mitgeliefert) fest angezogen werden.
3 Die Schrauben müssen ausreichend lang sein: Berücksichtigen Sie die Stärke der Arbeitsfläche, auf der die Maschine befestigt ist.

4 Verwenden Sie die Beilagscheiben und verschrauben Sie die Arbeitsfläche mit den Muttern.

5 Die Arbeitsfläche muss ausreichend groß sein, um ein Kippen der Einheit während der Arbeit zu verhindern.

Teile für Tischverbreiterung (Abb. 2)

• Tischverbreiterung links (1a)
• Tischverbreiterung rechts (1b)
• Montagevorrichtung Tischverbreiterung (11)
• 6x Innensechskantschraube M5 x 12 (I)
• 8x Innensechskantschraube M5 x 20 (m)
• 14x Unterlegscheibe ∅ 5 (n)
- 8x Mutter M5 (o)

Montage der Tischverbreiterungen (Abb. 3)

Die Tischverbreiterungen (1) vergrößern die Tisch-oberfläche und ermöglichen damit das Bearbeiten großer Werkstücke und das Ausführen besonderer Fräsarbeiten.

• Tischverbreiterungen (1a+1b) auf beiden Seiten mit je 4 Innensechskantschrauben M5 x 20 (m), 4 Unterlegscheiben ∅ 5 (n) und 4 Sechskantmuttern M5 (o) seitlich und mit je 3 Innensechskantschrauben M5 x 12 (l) und 3 Unterlegscheiben ∅ 5 (n) stirnseitig am Arbeitstisch (3) ansetzen.
• Montagevorrichtung Tischverbreiterung (11) in die Nut schieben, bis sie auf der Tischverbreiterung links (1a) oder Tischverbreiterung rechts (1b) und Arbeitstisch (4) aufliegt.
• Montagevorrichtung Tischverbreiterung (11) anziehen.
• Alle Schraubenverbindungen fest anziehen.
• Wiederholen Sie den Vorgang auf der anderen Seite.

Teile für Fräsanschlag (Abb. 4)

• 2x Anschlagleiste (2a)
- 2x Niederhalter (2g)
• 2x Haltestütze vertikal (2b)
• 2x Befestigungsklemme (2i)
- Druckleiste (2d)
• Halterung Druckleiste (2e)
• 2x Haltestütze horizontal (2h)
• Beweglicher Anschlag (2c)
• Anschlag Grundkörper (2f)
- Druckleiste front (9)
• Halterung Druckleiste front mit Schrauben (9a)
- Absaugadapter (12)
• 2x Innensechskantschraube M6 x 16 (g)

• 2x Sechskantschraube M6 x 40 (c)
• 6x Schlossschraube M6 x 20 (f)
• 2x Schlossschraube M6 x 25 (d)
• 5x Schlossschraube M6 x 35 (e)
• 2x Rändelschraube M6 (a)
• 10x Rändelmutter M6 (b)
• 2x Flügelmutter M6 (i)
• 15x Unterlegscheibe (h)
- 2x Mutter M6 (j)

Montage Fräsanschlag (Abb. 5 - 16)

Schritt 1 (Abb. 5)

- Befestigen Sie die 2 Niederhalter (2g) an die Haltestützen horizontal (2h) mithilfe von 2 Schlossschrauben M6 x 35 (e), 2 Unterlegscheiben ∅ 6 (h) und zwei Rändelmuttern M6 (b).

Schritt 2 (Abb. 6):

- Befestigen Sie die Druckleiste (2d) an der Halterung Druckleiste (2e) mithilfe von 2 Schlossschrauben M6 x 25 (d), 2 Unterlegscheiben ∅ 6 (h) und 2 Flügelmuttern M6 (i).

Schritt 3 (Abb. 7):

- Stecken Sie den Absaugadapter (12) in den Anschlag Grundkörper (2f).

Schritt 4 (Abb. 8):

- Befestigen Sie die Haltestützen vertikal (2b) am Anschlag Grundkörper (2f) und am beweglichen Anschlag (2c) mithilfe von jeweils einer Innensechskantschraube M6 x 16 (g).

Schritt 5 (Abb. 9):

- Legen Sie den beweglichen Anschlag (2c) in die vorgesehene Nut im Anschlag Grundkörper (2f) und befestigen Sie diesen mithilfe von einer Schlossschraube M6 x 25 (d), Unterlegscheibe ∅ 6 (h) und einer Rändelmutter M6 (b) und einer Schlossschraube M6 x 35 (e), Unterlegscheibe ∅ 6 (h) und einer Rändelmutter M6 (b). - Auf der linken Seite setzen Sie eine Schlossschraube M6 x 20 (f) mit Unterlegscheibe ∅ 6 (h) an und kontern diese mit einer Rändelmutter M6 (b).

Schritt 6 (Abb. 10+11)

- Setzen Sie zwei Sechskantschrauben M6 x 40 (c) von unten in den Anschlag Grundkörper (2f) (Abb. 10).

• Befestigen Sie die Halterung Druckleiste (2e) mit der Druckleiste (2d) mithilfe der zwei Sechskantschrauben M6 x 40 (c), zwei Unterlegscheiben ∅ 6 (h) und zwei Muttern M6 (j). (Abb. 11)
• Setzen Sie für die Befestigung der Anschlagleisten vier Schlossschrauben M6 x 20 (f), vier Unterlegscheiben ∅ 6 (h) und vier Rändelmuttern M6 (b) an.

Schritt 7 (Abb. 12)

- Befestigen Sie die zwei Haltestützen horizontal (2h) mit den Niederhaltern (2g) an den Haltestützen vertikal (2b) mithilfe von zwei Befestigungsklemmen (2i) und zwei Rändelschrauben M6 (a), wie in Abb. 12 dargestellt.

Schritt 8 (Abb. 13+14)

- Schieben Sie die zwei Anschlagleisten (2a) durch die Schlossschrauben M6 x 20 (2f), wie in Abb. 13 und 14 dargestellt.

Schritt 9 (Abb. 15+16)

• Zur Montage des Anschlags am Arbeitstisch (3), die beiden markierten Schrauben in die markierten Nuten des Arbeitstisches (3) einfädeln und fixieren.
• Richten Sie die Anschlagleisten (2a) in der gewünschten Position aus und ziehen Sie die markierten Rändelmuttern an.

Montage Druckleiste front (Abb. 17+18)

• Halterung Druckleiste front mit Schrauben (9a) mithilfe der beiliegenden Schrauben am Arbeitstisch befestigen (Abb. 17).
• Druckleiste front (9) an der Halterung (9a) mithilfe von zwei Schlossschrauben M6 x 20 (f), zwei Unterlegscheiben ∅ 6 (h) und zwei Rändelmuttern M6 (b) befestigen (Abb. 18).
• Zur Ausrichtung kann der Queranschlag (10) verwendet werden.

Montage Schutzhaube (Abb. 19)

• Die Schutzhaube (13) auf den Anschlag Grundkörper (2f) stecken und mithilfe vom mitgelieferten Passstift fixieren.

HINWEIS: Zur Montage der Schutzhaube muss die Druckleiste front mit Halterung (9+9a) demontiert werden.

Anschluss der Fräsmaschine an eine Absauganlage

• Ein Anschluss an eine externe Absauganlage zum Absaugen von Staub und Spänen (nicht im Lieferumfang enthalten) ist vorgesehen.
• Schieben Sie den Saugschlauch der Absauganlage auf den Absaugadapter (12) hinten am Fräsanschlag (2). Für Schläuche mit einem Durchmesser von 100mm finden Sie einen konischen Adapter in der Verpackung.

10. In Betrieb nehmen

⚠ Achtung!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Achtung: Die Fräsmaschine hat eine Welle, die vertikal zum Arbeitstisch steht. Die Achse dient der Aufnahme der Fräswerkzeuge, Scheiben und Formfräser. Die Fräsmaschine wird genutzt zur Herstellung von Friesen, einfachen oder mehrfachen Vertiefungen, Nuten, Falzen, Profilen und Gegenprofilen auf geraden Oberflächen, usw.

Mit der Fräsmaschine dürfen nur Fräser bis max. 50 mm Durchmesser verwendet werden. Wenn größere Durchmesser erforderlich sind, empfehlen wir das Arbeiten in mehreren Schritten und das wiederholte Anpassen mithilfe des Handgriffs (5), oder das schrittweise Einstellen des Anschlags.

Installation und Wechsel der Werkzeugaufnahme (Abb. 20+21)

⚠ Achtung!

Vor dem Wechseln der Werkzeugaufnahme (15) ziehen Sie den Netzstecker Ihrer Maschine.

• Wählen Sie die Werkzeugaufnahme aus, die genau dem Durchmesser Ihres Fräsers entspricht.
• Entfernen Sie das Reduzierstück (14) der Öffnung (Abb. 20).
• Schieben Sie den Maulschlüssel SW 18 (16) direkt unter die Sicherungsmutter der Werkzeugaufnahme (14) und halten Sie diesen fest.
• Lösen Sie mit dem Maulschlüssel SW24 (17) die Sicherungsmutter der Werkzeugaufnahme (14) gegen den Uhrzeigersinn.
• Entnehmen Sie die Werkzeugaufnahme (14).

• Setzen Sie nun die passende Werkzeugaufnahme und das passende Fräswerkzeug ein. Das Fräswerkzeug muss mindestens 20 mm eingeschoben werden.

• Ziehen Sie die Sicherungsmutter der Werkzeugaufnahme (14) mit dem Maulschlüssel SW24 (17) wieder fest.

• Bringen Sie das Reduzierstück (14) für die Öffnung in seine ursprüngliche Stellung zurück.
• Justieren Sie den Anschlag je nach Bedarf mithilfe der Skala auf dem Tisch.
• Schließen Sie die Absauganlage an. Es wir dringend empfohlen, eine Absauganlage (oder ein Absaugsystem) anzuschließen, um die Öffnung von Spänen freizuhalten, um den Motor zu kühlen und um die Werkstückzufuhr zu erleichtern.
• Schließen Sie die Maschine wieder an das Stromnetz an.

Einstellen des Anschlags

Die Verwendung des Anschlags ist obligatorisch. Jede Arbeit muss separat betrachtet werden. Bei jedem neuen Gebrauch müssen Sie sich vergewissern, dass die Schutzvorrichtungen richtig installiert und eingestellt sind. Bei jedem neuen Gebrauch muss jedes Andrückstück auf dem Anschlag neu eingestellt werden. Vergewissern Sie sich, dass jede Schraube gut angezogen ist, bevor Sie mit dem Fräsen beginnen.

Gebrauch der Reduzierstücke

Die Reduzierstücke (14) müssen verwendet werden, um den Abstand zwischen dem Tisch und der Spindel auf ein Minimum zu reduzieren. Vor dem Einschalten der Maschine müssen Sie systematisch kontrollieren, dass die mitgelieferten Reduzierstücke (14) richtig installiert sind.

Überprüfen Sie, ob Sie den für das betreffende Fräswerkzeug und dessen Einbauhöhe geeigneten Reduzierstücke (14) gewählt haben, um das Risiko des Kippens des Werkstücks beim Passieren der Bohrung zu reduzieren.

Das Reduzierstück (14) muss den Fräser so weit wie möglich umfassen.

Einstellen der Drehzahl, Abb. 22 + 28

Die Drehzahleinstellung (6) der Maschine hat 6 Stufen.

- Bestimmen Sie die optimale Drehzahl durch einen Probeschnitt in einem Stück Abfallmaterial.

Achtung: Die Verwendung der korrekten Drehzahl erhöht die Lebensdauer des Fräsers. Sie beeinflusst auch die bearbeitete Oberfläche auf dem Werkstück.

Stufe Drehzahl

1 ca. 11500	min	-1
2 ca. 13000	min	-1
3 ca. 15500	min	-1
4 ca. 18000	min	-1
5 ca. 21000	min	-1
6 ca. 24000	min	-1

Hinweis:

Die Werte in der Drehzahltabelle (Abb. 28) sind nur Richtwerte. Diese können je nach Werkzeug und Holzart variieren.

Einstellen des Anschlages, Abb. 23 + 24

• Der Anschlag (1) ist auf die Größe des Werkstücks und des Fräswerkzeuges einzustellen.
• Lösen Sie die zwei Rändelmuttern (f+e) an der Rückseite des Anschlags (1).

Die Anschläge und Druckvorrichtungen sollten so eingestellt werden, dass sie eine sichere Führung des Werkstücks am Ein- und Ausgangsteil der Maschine sichern.

• Schieben Sie den Anschlag (1) in die gewünschte Position. Verwenden Sie die Skala am Tisch (3), um die Entfernung zwischen Anschlag (1) und Fräsermitte festzustellen.
• Ziehen Sie die zwei Rändelmuttern an der Rückseite wieder an, um den Anschlag (1) in dieser Position festzuhalten.

Einstellen des Anschlags für Besäumen, Abb. 23 + 24

• Beim Besäumen von Holz ist das Material, das links vom Fräser herauskommt, dünner als das Material, auf der rechten Seite.
• Die bewegliche Anschlag (2c) muss zur Anpassung an das dünnere Material eingestellt werden. Dies dient der Stützung des Materials und sichert einen genaueren Schnitt. Dazu die rechte Rändelmutter (f) lösen, den beweglichen Anschlag (2c) nach vorne stellen und festklemmen.

Einstellen der Druckleisten, Abb. 25

Die Druckleisten (9+2d) dienen dazu, das Werkstück an Ort und Stelle zu halten und Rückschlag zu vermeiden.

- Fräser auf niedrigste Position verfahren

- Das zu bearbeitende Werkstück einlegen und Druckleiste (9+2d)A mit leichter Spannung an das Werkstück andrücken.

- Werkstück entfernen.

- Fräser auf gewünschte Höhe einstellen (siehe: Einstellen der Arbeitstiefe).

Einstellen der Querschneidlehre, Abb. 26

• Die Querschneidlehre (10) gleitet horizontal den Arbeitstisch entlang, sie wird verwendet um Besäum- und Gehrungsschnitte auszuführen.
- Um die Querschneidlehre (10) auf den gewünschten Winkel einzustellen, lösen Sie die Sperrmutter Querschneidlehre (10a) und drehen Sie diese in den gewünschten Winkel. Ziehen Sie die Sperrmutter Querschneidlehre (10a) wieder an.
- Machen Sie immer einen Probeschnitt an einem Stück Abfallmaterial, um sicherzustellen, dass die Einstellungen stimmen.

Ein- und Ausschalten, Abb. 22

Vergewissern Sie sich, das alle Schlüssel und Einstellwerkzeuge vom Frästisch entfernt sind, dass die Einstellungen vollständig und alle Sicherheitsabdeckungen montiert sind.

Drücken Sie den Ein-Schalter (7/„I“), um die Maschine zu starten.

Drücken Sie den Aus-Schalter (7/“0”), um die Maschine anzuhalten.

Vorsicht: Gerät läuft sofort mit der eingestellten Drehzahl los.

Einstellen der Arbeitstiefe (Abb. 27)

Zum Einstellen oder Verringern der Spindelhöhe (dient zum Einstellen der Höhe der Fräsmesser) drehen Sie den Handgriff (5), um die Höhe nach Wunsch zu verringern oder zu vergrößern.

Sichern Sie die Einstellung, indem Sie die Klemmschraube (4) fest anziehen.

11. Bedienung

• Setzen Sie einen passenden Fräser in die Werkzeugaufnahme ein und sichern diesen, indem Sie die Mutter der Werkzeugaufnahme fest anziehen.

• Justieren Sie Geschwindigkeit, Schnitttiefe, Anschlagausrichtung und Querschneidlehre.

• Vergewissern Sie sich, dass Sie den Zufuhranschlag richtig eingestellt ist, so dass er das ungeschnittene Material stützt. Den Ausgangsanschlag so justieren, dass er das geschnittene Material stützt, und dass dabei ein Ausgleich für das abgetragene Material geschaffen wird.
  • Schalten Sie die Fräse ein.

• Vergewissern Sie sich, dass das Werkstück kräftig gegen den Anschlag gedrückt wird.
• Schieben Sie das Werkstück weich von rechts nach links entgegen der Drehrichtung des Werkzeugs.
• Halten Sie die Vorschubgeschwindigkeit konstant. Schieben Sie nicht zu schnell, dies würde den Motor zu sehr abbremsen.
• Wenn Sie zu schnell schieben, könnten Sie eine schlechte Schnittqualität erreichen. Es könnte auch das Fräsmesser oder den Motor schädigen.
• Wenn Sie zu langsam schieben, könnten Brandstellen am Werkstück entstehen.
• Bei sehr hartem Holz und großen Schnitten kann es nötig sein, mehr als einen Arbeitsschritt zu machen, um die gewünschte Tiefe zu erreichen.
• Die richtige Vorschubgeschwindigkeit hängt von der Fräsergröße, vom Materialtyp des Werkstücks und der Schnitttiefe ab. Üben Sie erst mit einem Stück Abfallmaterial, um die richtige Vorschubgeschwindigkeit und Abmessungen zu finden.
• Die Maschine ist mit einem Überlastschalter zum Schutz des Motors ausgestattet. Im Falle einer Überlastung stoppt die Maschine automatisch. Nach einer Weile kann der Überlastschalter wieder zurückgesetzt werden.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

- Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit Kennzeichnung „H05VV-F“.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A!

13. Reinigung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

14. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Werkzeug in der Originalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

15. Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

• Vergewissern Sie sich vor jeder Inbetriebnahme über einen einwandfreien Zustand und ordnungsgemäßes Funktionieren der Sicherheitseinrichtungen.
• Kontrollieren Sie sämtliche Verbindungen vor jeder neuen Inbetriebnahme auf festen Sitz.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Kohlebürsten, Fräser

* nicht zwingend im Lieferumfang enthalten!

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typenschildes

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu-zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

- Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

17. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Maschine lässt sich nicht einschalten	Keine Netzspannung vorhanden	Spannungsversorgung kontrollieren
	Kohlebürsten abgenutzt Maschine in die Kundendienstwerkstatt bringen
Maschine schaltet während des Leerlaufes selbstständig ab	Netzausfall	Netzseitige Vorsicherung kontrollieren
		Die Maschine läuft durch den eingebauten Unterspannungsschutz nicht von selbst wieder an und muss nach Spannungswiederkehr erneut eingeschaltet werden.
Maschine bleibt während dem Bearbeiten stehen	Ansprechen des Überlastungsschutzes wegen stumpfer Messer oder zu großem Vorschub bzw. Spandicke	Vor dem Weiterarbeiten Messer austauschen, bzw. Abkühlen des Motors abwarten.
Drehzahl sinkt während der Bearbeitung ab	Zu große Spanabnahme Spanabnahme verringern
	Zu großer Vorschub Vorschubgeschwindigkeit verringern
	Stumpfer Fräser Fräser austauschen
Unsauberes Fräsbild	Stumpfer Fräser Fräser austauschen
	Ungleichmäßiger Vorschub Mit konstantem Druck und reduziertem Vorschub fräsen
Späneauswurf verstopft (Ohne Absaugung)	Zu große Spanabnahme Spanabnahme verringern
	Stumpfer Fräser Fräser austauschen
	Zu nasses Holz Nur trockenes Holz bearbeiten.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
7. Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur

DokumenteKontakt

7. Technische gegevens

Afmetingen L x B x H 1030 x 360 x 311 mm

Tafelformaat L x B 610 x 360 mm
Tafelhoogte 311 mm
Maat tafelverbreding L x B	210 x 360 mm
Hoogteverstelling spil 0 - 40 mm
Tafelinlegring ∅ 32 / 47,5 / 55 / 75 mm
Spil toerental 11500 - 24000 min	-1
∅ frees max. ø 50 mm
Gewicht 21 kg
Motor 230 - 240 V~ / 50 Hz
opgenomen vermogen 1500 W
Beschermingsgraad	IP20
beschermingsklasse	I

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

TISCHFRÄSMASCHINE

TABLE ROUTER

DÉFONCEUSE

5902106901

- HF60

- HF60

- HF60

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 21.02.2023

Signature / Andreas Pecher / Head of Project Management

First CE: 2023

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

TISCHFRÄSMASCHINE

TABLE ROUTER

DÉFONCEUSE

5902106901

- HF60

- HF60

- HF60

89/686/EWG_96/58/EG 90/396/EWG

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 27.01.2024

Signature / Andreas Pecher / Head of Project Management

First CE: 2023

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

TISCHFRÄSMASCHINE

TABLE ROUTER

DÉFONCEUSE

5902106901

- HF60

- HF60

- HF60

	2014/29/EU		2004/22/EG		89/686/EWG_96/58/EG
	2014/35/EU		2014/68/EU		90/396/EWG
	2014/30/EU		2011/65/EU*
x	2006/42/EG
	x	Annex IVNotified Body: SGS Fimko LtdNotified Body No.: 0598Certificate No.: MD-430 Issue 2

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 27.01.2024

Signature / Andreas Pecher / Head of Project Management

First CE: 2023

EU-Konformitätserklärung

Originalkonformitätserklärung

Marke / Brand / Marka: SCHEPPACH

Art.-Bezeichnung: TISCHFRÄSMASCHINE - HF60

Art.-Nr. / Art. no. / Ürün numarası.: 5902106901

	2014/29/EU
	2014/35/EU
X	2014/30/EU

	2004/22/EG
	2014/68/EU
X	2011/65/EU*

	89/686/EWG_96/58/EG
	90/396/EWG

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 27.01.2024

i. V. Andores Pecher Signature / Andreas Pecher / Read of Project Management

First CE: 2023

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
