Тип продукт	Фрезова машина на маса (горна фреза)
Марка	Scheppach
Модел	Tiger 7000s
Размери (Д x Ш x В)	1030 x 360 x 311 mm
Размери на масата (Д x Ш)	610 x 360 mm
Височина на масата	311 mm
Тегло	21 kg
Електрическо захранване	230-240 V~ / 50 Hz
Консумирана мощност	1500 W
Диапазон на оборотите на шпиндела	11500 - 24000 об/мин (6 нива)
Регулиране на височината на шпиндела	0 - 40 mm
Макс. диаметър на фрезата	50 mm
Фиксиращи пръстени в масата	∅ 32 / 47,5 / 55 / 75 mm
Степен на защита	IP20
Клас на защита	I
Възможности за обработка	Фрезоване на канали, оформяне на вдлъбнатини, копиране на криви и лога
Безопасност	Претоварен превключвател, защитен капак, притискащи устройства, авариен стоп чрез превключвател
Поддръжка и почистване	Редовно почистване с влажна кърпа и черен сапун; проверка на затягането на връзките преди всяка употреба
Износващи се части	Въглеродни четки, фреза
Ремонтопригодност	Електрическите ремонти се извършват само от квалифициран електротехник; резервни части се предлагат от клиентската служба
Окомплектовка	Разширения за маса, ограничител на фреза, притискаща щанга, защитен капак, адаптер за аспирация, монтажни инструменти

Често задавани въпроси - Tiger 7000s SCHEPPACH

Какви материали могат да се обработват с Tiger 7000s?

Машината е предназначена за обработка на дърво и пластмаси. Не трябва да се използва за метал, камък или азбест.

Как да настроите дълбочината на фрезоване?

Завъртете дръжката (5), за да повдигнете или спуснете шпиндела, след което заключете настройката, като затегнете затягащия винт (4). Диапазонът на регулиране е от 0 до 40 мм.

Как да смените фрезата?

Изключете машината. Използвайте предоставените гаечни ключове (отвор 18 и 24), за да разхлабите гайката на държача на инструмента. Сменете държача при необходимост, вкарайте фрезата на поне 20 мм и затегнете здраво.

Какво да направите, ако машината спре по време на работа?

Претовареният превключвател се е задействал. Оставете двигателя да се охлади, намалете подаването или дълбочината на рязане, след което нулирайте превключвателя. Проверете също дали фрезата не е притъпена.

Какви предпазни средства се препоръчват?

Винаги носете защитни очила, шумозащита (ниво на шум до 102 dB) и противопрахова маска. Вържете дългата коса и избягвайте широки дрехи.

Как да настроите скоростта на шпиндела?

Използвайте превключвателя за обороти (6), за да изберете едно от 6 нива, от 11 500 до 24 000 об/мин. Настройката зависи от диаметъра на фрезата и материала за обработка.

Как да поддържате фрезовата машина?

Почиствайте я след всяка употреба с влажна кърпа и черен сапун. Редовно проверявайте затягането на всички връзки. Въглеродните четки и фрезите са износващи се части, които трябва да се сменят при необходимост.

Мога ли да използвам фрези с диаметър над 50 мм?

Не, максималният диаметър е 50 мм. За по-големи нужди работете на няколко преминавания с прогресивни настройки на ограничителя.

Как да свържете аспиратор?

Адаптерът за аспирация (12) се намира на гърба на ограничителя на фрезата. Използвайте маркуч с диаметър 100 мм (предоставен е конусен адаптер) за отвеждане на стърготини и прах.

Каква е гаранцията на Tiger 7000s?

Прилага се законовата гаранция. Видимите дефекти трябва да се съобщят в рамките на 8 дни. Дефектните части поради дефект на материала или обработката се заменят безплатно, но трудът остава за сметка на купувача.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Tiger 7000s SCHEPPACH

Обяснение на символите върху уреда

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални риско- ве. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Предупреждение - За да сведете до минимум риска от нараняване, прочетете ръководството за употреба.
	Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.
	Носете предпазна маска за прах. При обработката на дървесина и други материали може да се стигне до образуване на вреден за здравето прах. Не трябва да се обработва съдържащ азбест материал!
	Носете защитни очила. Възниквашите по време на работа искри или изпитащите от уреда трески, стърготини и прахове могат да причинят загуба на зрението.
	Съблюдавайте посоката на вкарване!
	Твърдо дърво (бук, дъб)
	Меко дърво (смърч, бор)
	В настоящото ръководство за употреба с този знак сме обозначили местата, които засягат Вашата безопасност.
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 280
2. Описание на уреда (фиг. 1) 280
3. Обем на доставката 281
4. Употреба по предназначение 281
5. Общи указания за безопасност 282
6. Остатьчни рискове....284
7. Технически данни 285
8. Разопаковане 285
9. Конструкция.... 285
10. Пускане в експлоатация 287
11. Обслужване 289
12. Електрическо свързване 289
13. Почистване....290
14. Съхранение....290
15. Поддръжка 290
16. Изхвърляне и рециклиране....291
17. Отстраняване на неизправности 292
18. Декларация за съответствие 352

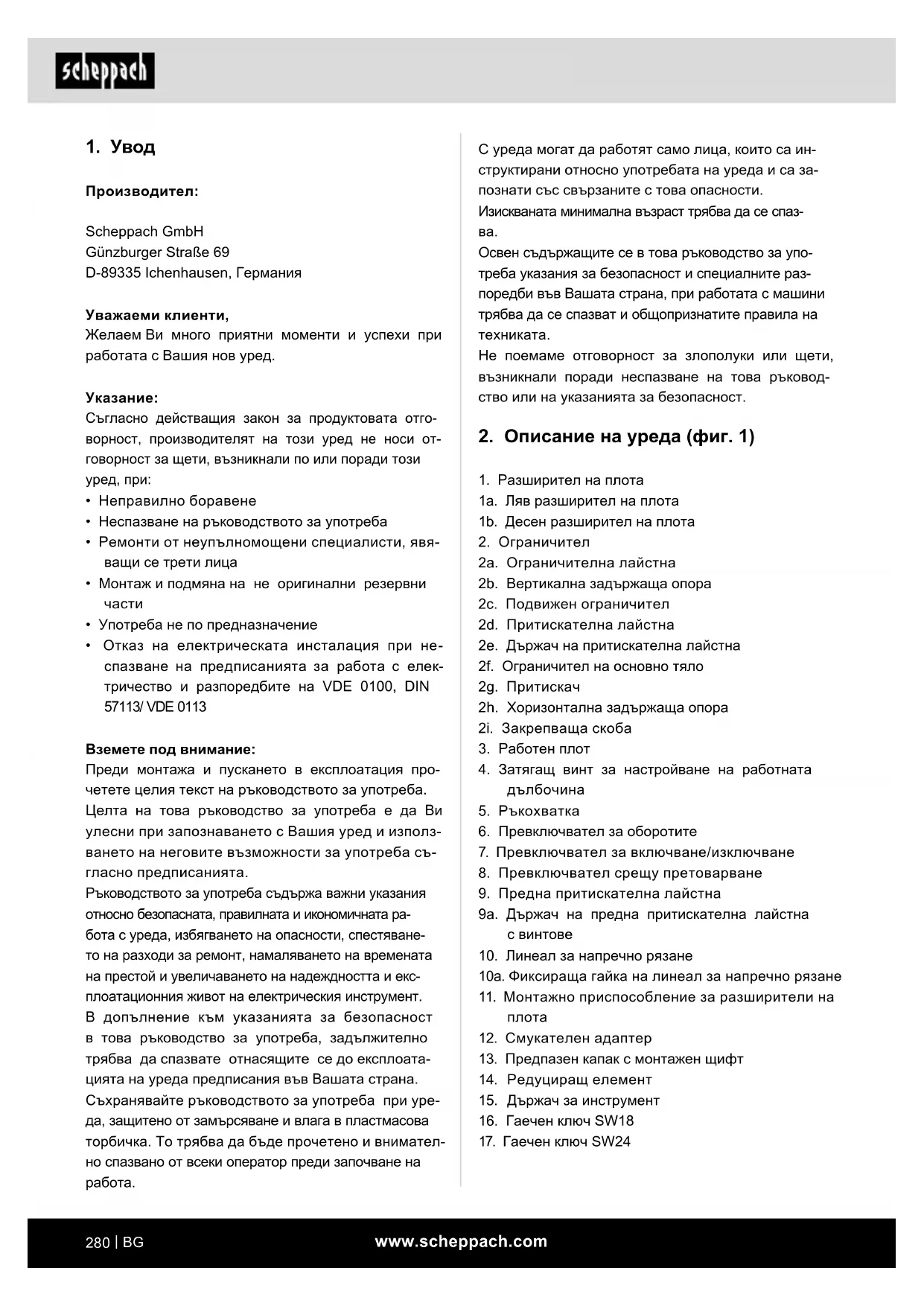

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- Монтаж и подмяна на не оригинални резервни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната ра-

бота с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности.

Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Разширител на плота
   1a. Ляв разширител на плота
   1b. Десен разширител на плота
2. Ограничител
   2a. Ограничителна лайстна
   2b. Вертикална задържаща опора
   2с. Подвижен ограничител
   2d. Притискателна лайстна
   2e. Държач на притискателна лайстна
   2f. Ограничител на основно тяло
   2g. Притискач
   2h. Хоризонтална задържаща опора
   2i. Закрепваща скоба
3. Работен плот
4. Затягащ винт за настройване на работната дълбочина
5. Ръкохватка
6. Превключвател за оборотите
7. Превключвател за включване/изключване
8. Превключвател срещу претоварване
9. Предна притискателна лайстна
   9a. Държач на предна притискателна лайстна с винтове
10. Линеал за напречно рязане
    10a. Фиксираща гайка на линеал за напречно рязане
11. Монтажно приспособление за разширители на плота
12. Смукателен адаптер
13. Предпазен капак с монтажен шифт
14. Редуциращ елемент
15. Държач за инструмент
16. Гаечен ключ SW18
17. Гаечен ключ SW24

3. Обем на доставката

• Настолна фреза
  • Ляв разширител на плота (1a)
  • Десен разширител на плота (1b)
  • 2x ограничителна лайстна (2a)
  • 2x притискач (2g)
  • 2x вертикална задържаща опора (2b)
  • 2x закрепваща скоба (2i)
  • Притискателна лайстна (2d)
  • Държач на притискателна лайстна (2e)
  • 2x хоризонтална задържаща опора (2h)
  • Подвижен ограничител (2c)
  • Ограничител на основно тяло (2f)
  • Предна притискателна лайстна (9)
• Държач на предна притискателна лайстна с винтове (9а)
  • Смукателен адаптер (12)
  • 2x трупче за бутане
  • Линеал за напречно рязане (10)
  • Предпазен капак с монтажен шифт (13)
  • 8x винт с вътрешен шестостен M5 x 20 (m)
• 6x винт с вътрешен шестостен M5 x 12 (I)
  • 2x винт с вътрешен шестостен М6 x 16 (g)
  • 2x винт с вътрешен шестостен М6 x 40 (с)
  • 7x крепежен болт M6 x 20 (f)
  • 3x крепежен болт M6 x 25 (d)
• 5x крепежен болт M6 x 35 (e)
  • 2x винт с назъбена глава М6 (a)
  • 17x подложна шайба ∅ 6 (h)
  • 14x подложна шайба ∅ 5 (n)
  • 13х гайка с назъбка М6 (b)
  • 2x крилчата гайка М6 (i)
  • 2x гайка М6 (j)
  • 8x гайка M5 (o)
• Ключ за вътрешен шестостен SW 4 (k)
  • Гаечен ключ SW 18
  • Гаечен ключ SW 24
• Монтажно приспособление за разширител на плота (11)
  • Държач за инструмент ∅ 6 / 8 / 12
  • Ръководство за употреба
• Ключ за вътрешен шестостен SW 5 (p)

4. Употреба по предназначение

Машината е предназначена единствено за следните дейности: Обработване на материали от дърво и пластмаса, като напр.: фрезоване на канали, изработване на вдлъбнатини, копиране на криви и надписи в рамките на предварително зададените граници на машината. Фрезоващата машина не бива да се използва за обработване на метал, камък и т.н.

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информира- ни относно възможните опасности.

Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност.

Други общи правила в областите трудова медицина и техника на безопасност също трябва да се съблюдават.

Промени по машината освобождават изцяло производителя от отговорност за възникнали в резул- тат от това щети.

Машината може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

Уредът е предназначен за употреба от възрастни. Младите хора под 16-годишна възраст мога да използват уреда само под наблюдение. Производителят не носи отговорност за щети, причинени от неправилна употреба или неправилно обслужване.

Използвайте уреда само по описания начин и за посочените области на приложение. Уредът не е предназначен за търговска употреба. Всяка друга употреба или изменение на уреда се считат за не по предназначение и крият значителни опасности от злополуки. За възникнали от употреба не по предназначение щети производителят не поема никаква отговорност.

5. Общи указания за безопасност

Внимание! При употреба на електрически инструменти трябва да се съблюдават следните основни предпазни мерки срещу опасност от токов удар, нараняване и пожар. Прочетете всички тези указания, преди да използвате този електрически инструмент, и съхранявайте добре указанията за безопасност.

Безопасна работа

1 Поддържайте Вашето работно място подредено

– Безпорядъкът на работното място може да доведе до злополуки.

2 Съблюдавайте влиянията на околната среда

– Не излагайте електрически инструменти на дъжд.

– Не използвайте електрически инструменти във влажна или мокра среда.

– Осигурявайте добро осветление на работ- ното място.

– Не използвайте електрически инструменти на места, на които съществува опасност от пожар или експлозия.

3 Пазете се от токов удар

– Избягвайте докосване на тялото до заземени части (напр. тръби, радиатори, електрически печки, хладилници).

4 Дръжте други лица далеч.

– Не позволявайте на други лица, особено деца, да докосват електрическия инструмент или кабела. Дръжте ги далеч от Вашето работно място.

5 Съхранявайте неизползвани електрически инструменти на сигурно място

– Неизползваните електрически инструменти трябва да се оставят на сухо, високо или за-ключено място, извън обсега на деца.

– Ще работите по-добре и по-сигурно в посо- чения диапазон на работни характеристики.

7 Използвайте правилния електрически инстру- мент

– Не използвайте маломощни електрически инструменти за тежка работа.

– Не използвайте електрическия инструмент за цели, за които той не е предвиден. Например, не използвайте ръчни циркулярни триони за рязане на клони или цепеници.

8 Носете подходящо облекло

– Не носете широки дрехи или бижута, те биха могли да бъдат захванати от движещи се части.

– При работа на открито се препоръчва из- ползването на устойчиви на хлъзгане обувки.

– При дълги коси носете мрежа за коса.

9 Използвайте предпазни средства

– Носете защитни очила.

– При образуващи прах работи използвайте маска за дихателна защита.

10 Свързвайте прахоулавящото устройство, когато ще обработвате дърво, подобни на дърво материали или пластмаси.

– Ако са налични съединения за прахоизсмукване и устройство за прахоулавяне, уверете се, че те са свързани и се използват правилно.

– Експлоатацията в затворени помещения при обработката на дърво, подобни на дърво материали и пластмаси е допустима само с подходяща смукателна уредба.

11 Не използвайте кабела за цели, за които той не е предназначен

– Не използвайте кабела, за да издърпвате щепсела от контакта. Пазете кабела от горещина, масло и остри ръбове.

12 Осигурявайте детайла

– Използвайте затягаци приспособления или менгеме, за да държите детайла здраво. Така той се държи по-сигурно, отколкото с ръка, и позволява обслужването на машината с двете ръце.

– При дълги детайли е необходима допълни- телна опора (маса, стойки и т.н.), за да се избегне обръщане на машината.

– Винаги притискайте детайла здраво към работната плоча и към ограничителя, за да избегнете люлеене или усукване на детайла.

13 Избягвайте неправилна стойка на тялото

– Осигурете си стабилен стоеж и пазете равновесие по всяко време.

– Избягвайте неудобни положения на ръцете, при които поради внезапно подхлъзване едната или двете ръце могат да докоснат фрезата.

14 Поддържайте грижливо Вашите инструменти

– Поддържайте режещите инструменти остри и чисти, за да могат да работят по-добре и по-сигурно.

– Следвайте указанията за смазване и за смяна на инструмент.

– Проверявайте редовно съединителния проводник на електрическия инструмент и при повреда възлагайте подмяната му на признат специалист.

– Проверявайте удължаващите кабели редовно и ги сменяйте, ако са повредени.

– Пазете дръжките сухи, чисти и без масло и грес.

– Никога не отстранявайте свободни трески, стърготини или заклещени части дърво при движеща се фреза.

– Когато електрическият инструмент не се използва, преди поддръжка и при смяна на инструменти, като напр. режещ диск, свредло, фреза.

– Ако при рязане фрезата блокира поради пре- калено голяма сила на подаване, изключете uredа и го отделете от мрежата.

– Отстранете детайла и се уверете, че фрезата се движи свободно. Включете уреда и извършете отново разреза с намалена сила на подаване.

16 Не оставяйте поставени ключове и инструменти

– Преди включване проверявайте дали ключовете и инструментите за настройка са отстранени.

17 Избягвайте неволно стартиране

– Уверявайте се, че превключвателят е из- ключен при вкарване на щепсела в контакта.

18 Използвайте удължителен кабел за употреба на открито

– На открито използвайте само допустими за това и съответно обозначени удължителни кабели.

– Използвайте макара с кабел само в размотано състояние.

19 Винаги бъдете внимателни

– Внимавайте за това, което правите. Подхождайте разумно към работата. Не използвайте електрическия инструмент, когато не сте концентрирани.

20 Проверявайте електрическия инструмент за евентуални повреди

– Преди следваща употреба на електрическия инструмент трябва внимателно да се проверява изрядното и правилно функциониране на защитните устройства или на леко повредените части.

– Проверявайте дали движещите се части функционират изрядно и не заяждат, или дали няма повредени части. Всички части трябва да са монтирани правилно и да отговарят на всички условия, за да се гарантира изрядната работа на електрическия инструмент.

– Повредени защитни устройства и части трябва да бъдат ремонтирани или подменени съгласно изискванията от признат специализиран сервис, освен ако не е посочено друго в ръководството за употреба.

- Повредени превключватели трябва да се подменят от сервис за техническо обслужване.

- Не използвайте дефектни или повредени свързващи проводници.

– Не използвайте електрически инструменти, чийто превключвател не може да се включва или изключва.

21 ВНИМАНИЕ!

– Използването на други работни инструменти и принадлежности може да представлява опасност от нараняване за Вас.

22 Възлагайте ремонта на Вашия електрически инструмент на електротехник

– Този електрически инструмент отговаря на приложимите норми за безопасност. Ремонти могат да се извършват само от електротехник при използване на оригинални резервни части; в противен случай могат да възникнат злополуки за потребителя.

Операторът винаги трябва да стои пред машината, за да избегне опасност.

Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ЗА БЕЗОПАС- НОСТ

• Преди употреба проверете дали фрезовото устройство е в изправно състояние.
• Използвайте подложни пръстени на плота, подходящи за размера на фрезовото устройство.

• Винаги носете подходящи лични предпазни средства. Това включва:

• Защита за слуха за намаляване на риска от увреждане на слуха.

• Дихателна защита за намаляване на риска от вдишване на опасен прах.

- Вероятност от наранявания при боравене с фрезовото устройство и груби материали поради остри ръбове. Защитни очила за предотвратяване на наранявания на очите от летящи части.

- При обработка на дървесина операторът трябва да бъде информиран за условията, които влияят на освобождаването на прах, напр. вида на обработвания материал, значението на локалното устройство за сепариране (улавяне и изпускане) и правилната настройка на капациите/отражателните ламарини/водачите.

- Предупреждение! Не използвайте нерегламентирани инструменти за фрезоване, тъй като то-ва може да доведе до наранявания при загуба на контрол. Използвайте само инструменти за фрезоване, предназначени за ръчно подаване, маркирани с MAN (ръчно подаване) съгласно EN 847-1.

- Неконтролираното обръщане на детайла създава опасна ситуация. Подпирайте добре детайлите, за да ги държите на позиция.

• Възможен откат, внезапна реакция поради излязло от контрол водене на малки детайли. При обработката на тесни детайли използвайте допълнителни приспособления като хоризонтални притискащи приспособления.
• Неподдържаните инструменти могат да създа- дат неконтролируеми ситуации. Използвайте само остри, обслужени и настроени според да- нните на производителя на инструментите ин- струменти за фрезоване.
• Възможно докосване на движещите се части. Преди смяна или настройка изключете уреда и извадете мрежовия щепсел.
• Възможна грешка в позицията на инструмента за фрезоване. Поставете инструмента за фрезоване правилно в машината. Преместете детайла срещу посоката на въртене на вретеното.
• Изберете подходящи обороти за използвания инструмент за фрезоване и използвания материал.
• По време на фрезоване дръжте ръцете си далеч от ограничителя. Ако е необходимо, използвайте притягащо приспособление (натискателни обувки) заедно с ограничителя.
• Липсващи напречни ограничители могат да причинят откат. При фрезоване по шаблон използвайте задните и/или предните напречни ограничители, които са закрепени на ограничителя на фрезата.

6. Остатьчни рискове

Машината е конструирана съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.

• Остатьъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.

• Предотвратявайте случайни включвания на машината: при поставяне на щепсела в контакта пусковият бутон не бива да е натиснат. Използвайте инструмента, препоръчан в това ръко-водство за употреба. Така постигате оптимална производителност на Вашата машина.

• Дръжте ръцете си далеч от работната зона, когато машината работи.

7. Технически данни

Размери на плота Д x Ш 610 x 360 mm
Височина на плота 311 mm
Размери на разширителна плотаД x Ш	210 x 360 mm
Регулиране на височинатана шпиндела	0 - 40 mm
Редуциращи елементи	32 / 47,5 / 55 / 75mm
Обороти на шпиндела	11500 - 24000 min ^-1
на фреза макс.	50 mm
Тегло	21 kg
Двигател	230 - 240 V~ / 50 Hz
Консумирана мощност	1500 W
Тип защита	IP20
Клас на защита	I

Запазва се правото на технически промени!

Шум и вибрации

⚠ Предупреждение: Шумът може да окаже сериозни въздействия върху Вашето здраве. Ако шумът на машините превишава 85 dB, моля, носете подходяща защита за слуха.

Стойностите на шума са определени съгласно EN 61029.

Ниво на звукова мощност L_WA	102 dB
Ниво на звуково налягане L_pA	89 dB
Неопределеност K_WA/pA 3 dB

8. Разопаковане

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.
• По възможност запазете опаковката до изтичане на гаранционния срок.
• Преди употреба се запознайте с уреда посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на уреда.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Уредът и опаковъчният материал не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

9. Конструкция

⚠️ Внимание!

Преди всякакви работи по настройка или поддръжка издърпвайте мрежовия щепсел.

Закрепване на машината

За употреба се препоръчва машината да се закрепи върху работна маса, като се използват четирите от- вора.

1 Монтажната повърхност трябва да бъде пред- варително пробита като се вземат предвид раз- стоянията между двата отвора за закрепване в корпуса.
2 Всяка точка за закрепване трябва да се затегне здраво с помощта на винтове (не са включени в обхвата на доставката).
3 Винтовете трябва да са достатъчно дълги: Вземете предвид дебелината на работната повърхност, върху която е монтирана машината.

4 Използвайте уплътнителните шайби и завинтете работната повърхност с гайките.
5 Работната повърхност трябва да е достатъчно голяма, за да се избегне преобръщане на устройството по време на работа.

Части за разширител на плота (фиг. 2)

• Ляв разширител на плота (1a)
• Десен разширител на плота (1b)
- Монтажно приспособление за разширител на плота (11)
- 6x винт с вътрешен шестостен M5 x 12 (I)
• 8x винт с вътрешен шестостен M5 x 20 (m)
• 14x подложна шайба ∅ 5 (n)
• 8x гайка M5 (o)

Монтаж на разширителите на плота (фиг. 3)

Разширителите на плота (1) увеличават повърхността на плота и по този начин позволяват обработката на големи детайли и извършването на специални работи по фрезоване.

• Поставете разширителите на плота (1a+1b) от двете страни с по 4 винта с вътрешен шестостен M5 x 20 (m), 4 подложни шайби ∅ 5 (n) и 4 шестостенни гайки M5 (o) отстрани и с по 3 винта с вътрешен шестостен M5 x 12 (l) и 3 подложни шайби ∅ 5 (n) челно на работния плот (3).
• Вкарайте монтажното приспособление за разширител на плота (11) в канала, докато то прилегне върху левия разширител на плота (1a) или десния разширител на плота (1b) и работния плот (4).
• Затегнете монтажното приспособление за разширител на плота (11).
• Затегнете здраво всички винтови съединения.
• Повторете процедурата и от другата страна.

Части за ограничител на фрезата (фиг. 4)

• 2x ограничителна лайстна (2a)
• 2x притискач (2g)
• 2x вертикална задържаща опора (2b)
• 2x закрепваща скоба (2i)
• Притискателна лайстна (2d)
• Държач на притискателна лайстна (2e)
• 2x хоризонтална задържаща опора (2h)
- Подвижен ограничител (2c)
- Ограничител на основно тяло (2f)
• Предна притискателна лайстна (9)
- Държач на предна притискателна лайстна с винтове (9а)
• Смукателен адаптер (12)

• 2x винт с вътрешен шестостен М6 x 16 (g)
• 2x винт с вътрешен шестостен M6 x 40 (с)
- 6x крепежен болт M6 x 20 (f)
• 2x крепежен болт M6 x 25 (d)
- 5x крепежен болт M6 x 35 (e)
• 2x винт с назъбена глава M6 (a)
• 10x гайка с назъбка М6 (b)
• 2x крилчата гайка М6 (i)
• 15x подложна шайба (h)
• 2x гайка M6 (j)

Монтаж на ограничител на фрезата (фиг. 5 - 16)

Стъпка 1 (фиг. 5)

- Закрепете 2-та притискача (2g) към хоризонталните задържащи опори (2h) с помощта на 2 крепежни болта M6 x 35 (e), 2 подложни шайби ∅ 6 (h) и две гайки с назъбка M6 (b).

Стъпка 2 (фиг. 6)

- Закрепете притискателната лайстна (2d) към държача на притискателната лайстна (2e) с по- мощта на 2 крепежни болта M6 x 25 (d), 2 под- ложни шайби ∅ 6 (h) и 2 крилчати гайки M6 (i).

Стъпка 3 (фиг. 7)

- Вкарайте смукателния адаптер (12) в ограничителя на основното тяло (2f).

Стъпка 4 (фиг. 8)

- Закрепете вертикалните задържащи опори (2b) към ограничителя на основното тяло (2f) и към подвижния ограничител (2c) с помощта на по един винт с вътрешен шестостен М6 x 16 (g).

Стъпка 5 (фиг. 9)

- Поставете подвижния ограничител (2c) в предвидения канал в ограничителя на основното тяло (2f) и го закрепете с помощта на крепежен болт M6 x 25 (d), подложна шайба ∅ 6 (h) и гайка с назъбка M6 (b) и крепежен болт M6 x 35 (e), подложна шайба ∅ 6 (h) и гайка с назъбка M6 (b). - От лявата страна поставете крепежен болт M6 x 20 (f) с подложна шайба ∅ 6 (h) и го законтрете с гайка с назъбка M6 (b).

Стъпка 6 (фиг. 10+11)

• Закрепете държача на притискателната лайстна (2e) с притискателната лайстна (2d) с помошта на двата винта с шестостенна глава М6 x 40 (c), две подложни шайби ∅ 6 (h) и две гайки М6 (j). (Фиг. 11)
• За закрепването на ограничителните лайстни използвайте четири крепежни болта M6 x 20 (f), четири подпложни шайби ∅ 6 (h) и четири гайки с накатка M6 (b).

Стъпка 7 (фиг. 12)

- Закрепете двете хоризонтални задържащи опори (2h) с притискачите (2g) към вертикалните задържащи опори (2b) с помощта на две закрепващи скоби (2i) и два винта с назъбена глава М6 (a), както е показано на фиг. 12.

Стъпка 8 (фиг. 13+14)

- Вкарайте двете ограничителни лайстни (2a) през крепежните болтове M6 x 20 (2f), както е показано на фигур. 13 и 14.

Стъпка 9 (фиг. 15+16)

• За монтажа на ограничителя към работния плот (3) вкарайте и фиксирайте двата маркирани винта в маркираните канали на работния плот (3).
• Изравнете ограничителните лайстни (2а) в желаната позиция и затегнете маркираните гайки с назъбка.

Монтаж на предна притискателна лайстна (фиг. 17+18)

• Закрепете държача на предната притискателна лайстна с винтове (9а) към работния плот с по-мощта на приложените винтове (фиг. 17).
• Закрепете предната притискателна лайстна (9) към държача (9a) с помощта на два крепежни болта M6 x 20 (f), две подложни шайби ∅ 6 (h) и две гайки с назъбка M6 (b) (фиг. 18).
• За изравняване може да бъде използван напречният ограничител (10).

- Вкарайте предпазния капак (13) върху ограничителя на основното тяло (2f) и го фиксирайте с помощта на доставения монтажен щифт.

УКАЗАНИЕ: За монтажа на предпазния капак трябва да бъде демонтирана предната притискателна лайстна с държач (9+9a).

Свързване на фрезовщата машина към смука- телна уредба

• Предвидено е свързване към външна смукателна уредба за изсмукване на прах и стърготини (не е включена в обема на доставката).
• Преместете смукателния маркуч на смукателната уредба върху смукателния адаптер (12) отзад на ограничителя на фрезата (2). За маркучи с диаметър от 100 mm в опаковката ще намерите конусовиден адаптер.

Преди пускането в експлоатация задължително сглобете напълно уреда!

Внимание: Фрезовщата машина има вал, който стои вертикално спрямо работния плот. Оста служи за закрепване на инструменти за фрезоване, дискове и профилни фрези. Фрезовщата машина се използва за направата на фризове, единични или множество вдлъбнатини, канали, фалцове, профили и насрещни профили върху прави повърхности и т.н.

С фрезовщата машина могат да се използват само фрези с диаметър до макс. 50 mm. Ако са необходими по-големи диаметри, препоръчваме да работите на няколко стъпки и да извършвате многократното регулиране с помощта на ръкохватката (5) или да настройвате ограничителя на стъпки.

Монтаж и смяна на държача за инструмент (фиг. 20+21) ⚠️ Внимание!

Преди смяната на държача за инструмент (15) из- вадете мрежовия щепсел на Вашата машина.

• Изберете държача за инструмент, който отговаря точно на диаметъра на Вашата фреза.
• Отстранете редуцирация елемент (14) на отвора (фиг. 20).
• Вкарайте гаечния ключ SW 18 (16) директно под осигурителната гайка на държача за инструмент (14) и го задръжте здраво.
• С гаечния ключ SW24 (17) развийте осигурителната гайка на държача за инструмент (14) обратно на часовниковата стрелка.
  • Свалете държача за инструмент (14).

• Сега поставете подходящия държач за инструмент и подходящия инструмент за фрезоване. Инструментът за фрезоване трябва да е вкаран най-малко 20 mm.

• Затегнете отново осигурителната гайка на държача за инструмент (14) с гаечния ключ SW24 (17).

• Върнете редуцирация елемент (14) за отвора в първоначалното му положение.
  • С помощта на скалата върху плота настройте ограничителя според нуждата.
• Свържете смукателната уредба. Силно се препоръчва свързването на смукателна уредба (или смукателна система), за да се държи отворът свободен от стърготини, двигателят да се охлажда и подаването на детайла да се улесни.
• Свържете машината отново към електрическата мрежа.

Използването на ограничителя е задължително. Всяка работа трябва да се разглежда отделно. При всяка нова употреба трябва да се уверявате, че защитните устройства са правилно монтирани и настроени. При всяка нова употреба всеки притискащ елемент върху ограничителя трябва да се настройва отново.

Преди всяко фрезоване се уверявайте, че всеки винт е добре затегнат.

Употреба на редуциращите елементи

Редуциращите елементи (14) трябва да се из- ползват, за да се сведе до минимум разстоянието между плота и шпиндела. Преди включенето на машината трябва систематично да проверявате дали доставените редуциращи елементи (14) са правилно монтирани.

Проверете дали сте избрали подходящи редуциращи елементи (14) за съответния инструмент за фрезоване и монтажната му височина, за да намалите риска от преобръщане на детайла при преминаването през отвора.редуциращят елемент (14) трябва да обхваща фрезата възможно най-много.

- Определете оптималните обороти чрез пробно рязане в парче отпадъчен материал.

Внимание: Използването на правилните обороти увеличава експлоатационния живот на фрезата. Те също така оказват влияние върху обработваната повърхност на детайла.

Степен Обороти

Стойностите в таблицата за оборотите (фиг. 28) са само ориентировъчни. Те могат да варират в зависимост от инструмента и вида дърво.

Настройване на ограничителя, фигур. 23 + 24

• Ограничителят (1) трябва да се регулира според размера на детайла и инструмента за фрезоване.
• Развийте двете гайки с назъбка (f+e) на задната страна на ограничителя (1).

Ограничителите и приспособленията за притискане трябва да се регулират така, че да гарантират безопасно водене на детайла на входа и изхода на машината.

• Избутайте ограничителя (1) в желаната позиция. Използвайте скалата на плота (3), за да определите разстоянието между ограничителя (1) и средата на фрезата.
• Затегнете отново двете гайки с назъбка на задната страна, за да закрепите ограничителя (1) в тази позиция.

• При подрязване на дървесина материалът, излизащ отляво на фрезата, е по-тънък от материала от дясната страна.
• Подвижният ограничител (2c) трябва да е настроен за напасване към по-тънкия материал. Това служи за подпиране на материала и осигурява по-точен разрез. За целта развийте дясната гайка с назъбка (f), преместете подвижния ограничител (2c) напред и затегнете.

Настройване на притискателните лайстни, фигур. 25

Притискателните лайстни (9+2d) служат за задържане на детайла на място и избягване на откат.

- Придвижете фрезата до най-ниската позиция.

• Поставете детайла, който трябва да се обработи, и натиснете притискателната лайстна (9+2d) с леко напрежение към детайла.
  • Свалете детайла.
• Настройте фрезата на желаната височина (виж: Настройване на работната дълбочина).

Настройване на линеал за напречно рязане, фиг. 26

• Линеалът за напречно рязане (10) се плъзга хоризонтално по работния плот и се използва за подрязване и скосяване.
• За да настроите линеала за напречно рязане (10) на желания ъгъл, развитте фиксиращата гайка на линеала за напречно рязане (10а) и го завъртете на желания ъгъл. Затегнете отново фиксиращата гайка на линеала за напречно рязане (10а).
• Винаги извършвайте пробен разрез на парче отпадъчен материал, за да сте гарантирате, че настройките са правилни.

Включване и изключване, фигур. 22

Уверете се, че всички ключове и инструменти за настройка са отстранени от плота за фрезоване, че настройките са пълни и че всички предпазни капаци са монтирани.

Натиснете превключвателя за включване (7/„I“), за да стартирате машината.

Натиснете превключвателя за изключване (7/„0“), за да спрете машината.

Предпазливост: Уредът започва да работи ведна- га със зададените обороти.

Настройване на работната дълбочина (фиг. 27)

За настройване или намаляване на височината на шпиндела (служи за настройване на височината на фрезовия нож) завъртете ръкохватката (5), за да намалите или увеличите височината според желанието си.

Осигурете настройката, като затегнете здраво затягация винт (4).

11. Обслужване

- Поставете подходяща фреза в държача за инструмент и я осигурете, като затегнете здраво гайката на държача за инструмент.

• Настройте скоростта, дълбочината на рязане, подравняването на ограничителя и линеала за напречно рязане.
• Уверете се, че ограничителят на подаването е настроен правилно, така че да подпира неотрязания материал. Настройте ограничителя на изхода така, че да подпира отрязания материал, при което да компенсира отстранения материал.
  • Включете фрезата.
• Уверете се, че детайлът е здраво притиснат към ограничителя.
• Плъзнете детайла леко отдясно наляво срещу посоката на въртене на инструмента.
• Поддържайте постоянна скорост на подаване. Не премествайте твърде бързо, това ще забави двигателя твърде много.
• Бързото преместване може да доведе до ло- шо качество на рязане. Това може да повреди фрезовия нож или двигателя.
• Твърде бавното преместване може да доведе до образуване на места на прегаряне на де- тайпа.
• При много твърд дървен материал или големи разрези може да се наложи да извършите по- вече от една работна стъпка, за да достигнете желаната дълбочина.
• Правилната скорост на подаване зависи от размера на фрезата, типа на материала на детайла и дълбочината на рязане. Първо се упражнявайте върху парче отпадъчен материал, за да откриете скорост на подаване и размери.
• Машината е оборудвана с превключвател сре- щу претоварване за защита на двигателя. В слу- чай на претоварване машината спира автома- тично. След известно време превключвателят срещу претоварване може отново да се върне в изходно положение.

12. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN.

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващят проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само съединителни проводници с обозначението „H05VV-F“.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

При еднофазен двигател за променлив ток за машини с висок пусков ток (от 3000 W) Ви препоръч- ваме предпазител от С 16А или К 16А!

13. Почистване

Опасност!

Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

• Поддържайте защитните устройства, венти- лационните отвори и корпуса на двигателя възможно най-чисти от прах и замърсявания. Избърсвайте уреда с чиста кърпа или го продух- вайте със сгъстен въздух под ниско налягане.
• Препоръчваме да почиствате уреда веднага след всяка употреба.

- Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда. Внимавайте за това, да не може да попадне вода във вътрешността на уреда. Проникването на вода в електрическия уред увеличава риска от токов удар.

14. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура за съхранение е между 5 и 30 °C. Съхранявайте инструмента в оригиналната опаковка. Покрийте инструмента, за да го защитите от прах или влага.

Съхранявайте ръководството за употреба при инструмента.

15. Поддръжка

Във вътрешността на уреда няма други части, изискващи поддръжка.

• Преди всяко пускане в експлоатация се уверявайте в изрядното състояние и правилното функциониране на устройствата за безопасност.
• Проверявайте здравото закрепване на всички съединения преди всяко ново пускане в експло-атация.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради употребата или на естествено износване, съотв. следните части са необходими като консумативи. Бързоизносващи се части*: Графитни четки, фреза

* не са задължително включени в обема на доставката!

Свързвания и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

Ако имате някакви запитвания, моля, посочете следните данни:

• Тип ток на двигателя
- Данни от типовата табелка на уреда
- Данни от типовата табелка на двигателя

Резервни части и принадлежности се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

16. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали са рециклируеми. Моля, изхвърлете опаковката по природось-образен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
• Електрическото и електронното оборудване може да се предава безплатно на следните места:
• Публични събирателни пунктове (например дворове на общински сгради).

• Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

• Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

• За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият елек тричес ки уред се дос тавя от про - изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

17. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.

Неизправност Възможна причина Отстраняване
Машината не може да се включи	Няма мрежово напрежение	Проверете захранването с напрежение
	Износени графитни четки Занесете машината в сервис
Машината се изключва автоматично по време на работа на празен ход	Отпадане на мрежата	Проверете предпазителя на мрежата
		Поради вградената защита срещу ниско напрежение машината не се задейства отново самостоятелно и след възстановяване на напрежението трябва да се включи отново
Машината спира по време на обработката	Задействане на защитата срещу претоварване поради изхабен нож или твърде голямо подаване, съотв. дебелина на стружката	Преди продължаване на работата сменете ножа или изчакайте изстиването на двигателя
Оборотите се понижават по време на обработката	Твърде голямо отнемане на стружки	Намалете отнемането на стружки
	Твърде голямо подаване Намалете скоростта на подаване
	Изхабена фреза Сменете фрезата
Нечист резултат от фрезоване	Изхабена фреза Сменете фрезата
	Неравномерно подаване Фрезовайте с постоянен натиск и намалено подаване
Изхвърлянето на стружките е задръсте-но (без изсмукване)	Твърде голямо отнемане на стружки	Намалете отнемането на стружки
	Изхабена фреза Сменете фрезата
	Твърде мокра дървесина Обработвайте само суха дървесина

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
