| Typ výrobku | Stolní frézka (horní frézka) |
| Značka | Scheppach |
| Model | Tiger 7000s |
| Rozměry (D x Š x V) | 1030 x 360 x 311 mm |
| Rozměry stolu (D x Š) | 610 x 360 mm |
| Výška stolu | 311 mm |
| Hmotnost | 21 kg |
| Elektrické napájení | 230-240 V~ / 50 Hz |
| Příkon | 1500 W |
| Rozsah otáček vřetena | 11500 - 24000 min⁻¹ (6 stupňů) |
| Nastavení výšky vřetena | 0 - 40 mm |
| Max. průměr frézy | 50 mm |
| Upínací kroužky v stole | ∅ 32 / 47,5 / 55 / 75 mm |
| Stupeň krytí | IP20 |
| Třída ochrany | I |
| Možnosti obrábění | Frézování drážek, tvarování prohlubní, kopírování křivek a log |
| Bezpečnost | Nadproudový spínač, ochranný kryt, přítlačná zařízení, nouzové zastavení pomocí spínače |
| Údržba a čištění | Pravidelné čištění vlhkým hadříkem a černým mýdlem; před každým použitím zkontrolujte dotažení spojů |
| Opotřebitelné díly | Uhlíkové kartáče, fréza |
| Opravitelnost | Elektrické opravy vyhrazeny pro odborného elektrikáře; náhradní díly dostupné u zákaznického servisu |
| Dodávané příslušenství | Nástavce stolu, doraz frézy, přítlačná lišta, ochranný kryt, odsávací adaptér, montážní nástroje |
Často kladené otázky - Tiger 7000s SCHEPPACH
Dotazy uživatelů ohledně Tiger 7000s SCHEPPACH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Drtič ve formátu PDF zdarma! Najděte svůj návod Tiger 7000s - SCHEPPACH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Tiger 7000s značky SCHEPPACH.
NÁVOD K OBSLUZE Tiger 7000s SCHEPPACH
Vysvětlení symbolů na přístroji
Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.
 | Varování - Pro snížení rizika zranění si přečtěte návod k obsluze. |
 | Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu. |
 | Používejte ochrannou masku proti prachu. Pří zpracovávání dřeva a dalších materiálů může vznikat zdraví škodlivý prach. Nesmí být zpracováván materiál obsahující azbest! |
 | Používejte ochranné brýle. Během práce vzniklé jiskry nebo z přístroje odlétávající třisky, hobliny a prachové částice mohou způsobit ztrátu zraku. |
 | Respektujte směr zasouvání! |
 | Tvrdé dřevo (buk, dub) |
 | Měkké dřevo (smrk, borovice) |
| Pozor! | Místa, která se týkají bezpečnosti, jsme v návodu k použití označili touto značkou. |
 | Výrobek odpovídá platným evropským směrnicím. |
 | Výrobek odpovídá platným srbským směrnicím. |
Obsah:
Strana:
- Úvod.... 109
- Popis prístroje (obr. 1).... 109
- Rozsah dodávky 109
- Použití v souladu s určením 110
- Všeobecné bezpečnostní pokyny 110
- Zbytková rizika....113
- Technické údaje....113
- Rozbalení....113
- Konstrukce....113
- Uvedení do provozu.... 115
- Obsluha.... 117
- Elektrické prípojení 117
- Čištění 117
- Skladování 118
- Údržba 118
- Likvidace a recyklace .... 118
- Odstraňování poruch.... 119
- Prohlášení o shodě....350

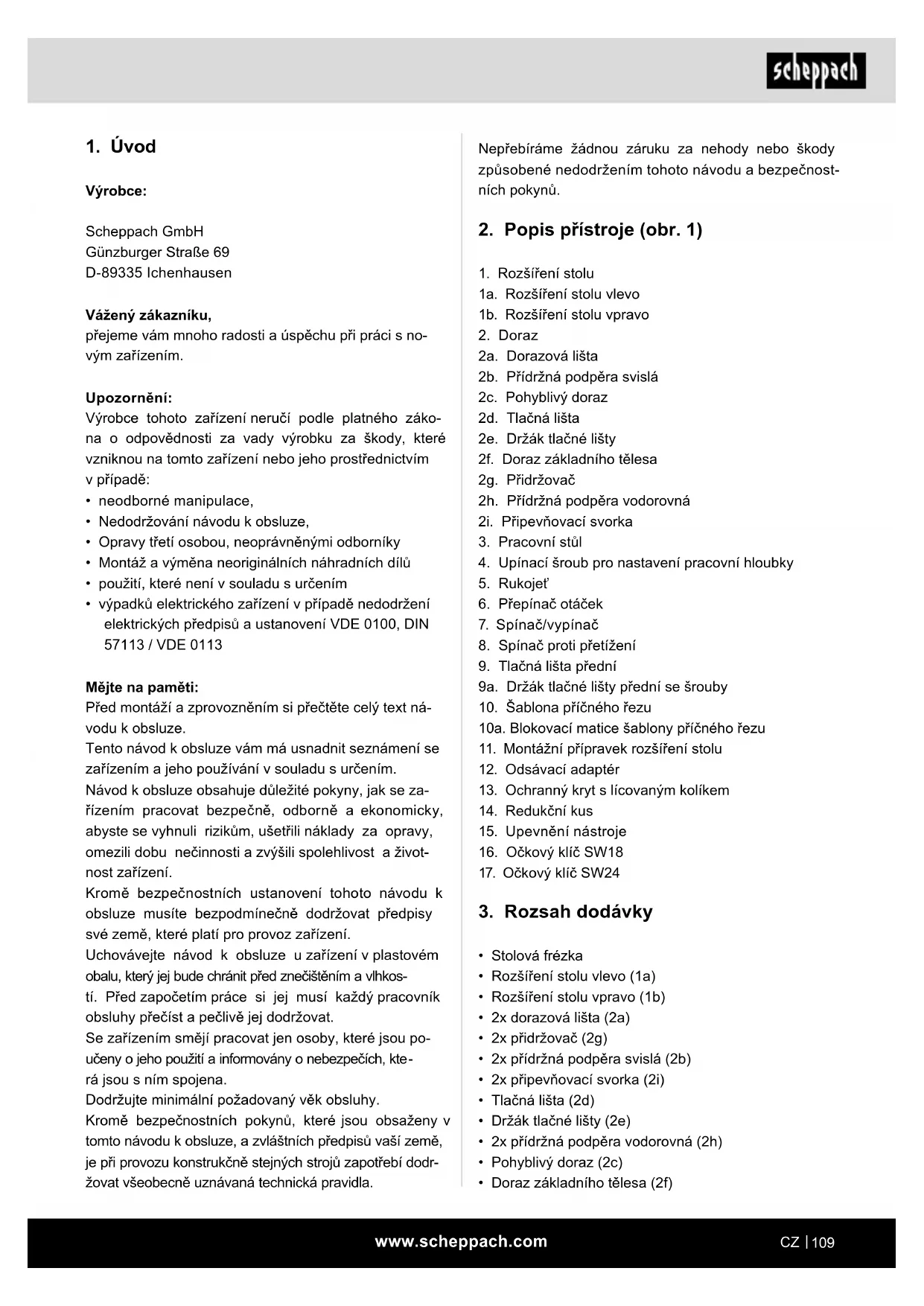

1. Úvod
Výrobce:
Scheppach GmbH
přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.
Upozornění:
Výrobce tohoto zařízení neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:
- neodborné manipulace,
• Nedodržování návodu k obsluze, - Opravy třetí osobou, neoprávněnými odborníky
- Montáž a výměna neoriginálních náhradních dílů
- použití, které není v souladu s určením
- výpadků elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113
Mějte na paměti:
Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.
Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením.
Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení.
Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.
Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.
Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena.
Dodržujte minimální požadovaný věk obsluhy.
Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.
Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.
2. Popis přístroje (obr. 1)
- Rozšíření stolu
1a. Rozšíření stolu vlevo
1b. Rozšíření stolu vpravo - Doraz
2a. Dorazová lišta
2b. Přídržná podpěra svislá
2c. Pohyblivý doraz
2d. Tlačná lišta
2e. Držák tlačné lišty
2f. Doraz základního tělesa
2g. Přidržovač
2h. Přidržná podpěra vodorovná
2i. Připevňovací svorka - Pracovní stůl
- Upínací šroub pro nastavení pracovní hloubky
- Rukojet'
- Přepínač otáček
- Spínač/vypínač
- Spínač proti přetížení
- Tlačná lišta přední
9a. Držák tlačné lišty přední se šrouby - Šablona příčného řezu
10a. Blokovací matice šablony příčného řezu - Montážní přípravek rozšíření stolu
- Odsávací adaptér
- Ochranný kryt s lícovaným kolíkem
- Redukční kus
- Upevnění nástroje
- Očkový klíč SW18
- Očkový klíč SW24
3. Rozsah dodávky
- Stolová frézka
• Rozšíření stolu vlevo (1a)
• Rozšíření stolu vpravo (1b)
• 2x dorazová lišta (2a)
• 2x přidržovač (2g)
• 2x přídržná podpěra svislá (2b)
• 2x připevňovací svorka (2i)
• Tlačná lišta (2d)
• Držák tlačné lišty (2e)
• 2x přidržná podpěra vodorovná (2h)
• Pohyblivý doraz (2c)
• Doraz základního tělesa (2f)
• Tlačná lišta přední (9)
- Držák tlačné lišty přední se šrouby (9a)
• Odsávací adaptér (12)
• 2x posuvné dřevo
- Šablona příčného řezu (10)
• Ochranný kryt s lícovaným kolíkem (13)
- 8x šroub s vnitřním šestihranem M5 x 20 (m)
- 6x šroub s vnitřním šestihranem M5 x 12 (I)
- 2x šroub s vnitřním šestihranem M6 x 16 (g)
• 2x šroub se šestihrannou hlavou M6 x 40 (c)
• 7x vratový šroub M6 x 20 (f)
• 3x vratový šroub M6 x 25 (d)
- 5x vratový šroub M6 x 35 (e)
• 2x šroub s rýhovanou hlavou M6 (a)
• 17x podložka ∅ 6 (h)
• 14x podložka ∅ 5 (n)
• 13x rýhovaná matice M6 (b)
• 2x křídlová matice M6 (i)
- 2x matice M6 (j)
- 8x matice M5 (o)
- Imbusový klíč vel. 4 (k)
• Očkový klíč SW 18
• Očkový klíč SW 24
• Montážní přípravek rozšíření stolu (11)
• Upevnění nástroje ∅ 6 / 8 / 12
• Návod k obsluze
- Imbusový klíč vel. 5 (p)
4. Použití v souladu s určením
Stroj je určený výhradně pro následující činnosti: Obrábění materiálů ze dřeva a plastu, jako např.: Frézování drážek, vypracování prohlubní, kopírování křivek a tahů písma v rámci zadaných mezí stroje. Fréza se nesmí používat k obrábění kovu, kamene atd.
Stroj se smí používat pouze v souladu s jeho určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.
Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.
Osoby provádějící obsluhu a údržbu stroje s ním musí být seznámeny a informovány o potenciálních nebezpečích.
Kromě toho je třeba co nejpřesněji dodržovat platné předpisy pro prevenci nehodovosti.
Je třeba dodržovat ostatní všeobecná pravidla pro oblasti pracovního lékařství a bezpečnostně technická pravidla.
Změny stroje zcela vylučují ručení výrobce za škody, které takto vzniknou.
Stroj smí být používán jen s originálními díly a originálním příslušenstvím výrobce.
Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.
Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech. Přístroj je určený k používání dospělými osobami. Mladiství nad 16 let směji přístroj používat pouze pod dohledem. Výrobce neručí za škody, které byly zapříčiněny použitím v rozporu s určením nebo chybnou obsluhou.
Přístroj používejte pouze v souladu s popisem a v uvedeném rozsahu použití. Přístroj není určený ke komerčnímu použití. Jakékoli jiné používání přístroje nebo jeho změny jsou považovány za použití v rozporu s určením a znamenají výrazné nebezpečí úrazu. Za škody vzniklé z použití v rozporu s určením nepřebírá výrobce žádnou odpovědnost.
5. Všeobecné bezpečnostní pokyny
Pozor! Při používání elektrického nářadí se na ochranu proti zraněním způsobeným elektrickým proudem a proti požáru musí dodržovat následující základní bezpečnostní předpisy. Před použitím tohoto elektrického nářadí si přečtěte všechna tato upozornění a bezpečnostní pokyny dobře uložte.
Bezpečná práce
1 Udržujte svoji pracovní oblast v pořádku – Nepořádek v pracovní oblasti může mít za následek nehody.
2 Zohledněte okolní vlivy
– Nevystavujte elektrické nástroje dešti.
– Nepoužívejte elektrické nástroje ve vlhkém nebo mokrém prostředí.
– Zajistěte dobré osvětlení pracovní oblasti.
– Elektrický nástroj nepoužívejte, hrozí-li nebezpečí požáru nebo výbuchu.
3 Chraňte se před zasažením elektrickým proudem
– Zabraňte kontaktu těla s uzemněnými díly (např. trubkami, radiátory, elektrickými plotnami, chladicími zařízeními).
4 Zabraňte přístupu jiným osobám.
– Nenechte jiné osoby, zvláště děti, dotýkat se elektrického nástroje nebo kabelu. Nedovolte jim vstoupit do vaší pracovní oblasti.
5 Nepoužívané elektrické nástroje bezpečně uložte
- Nepoužívané elektrické nástroje by měly být uložené na suchém, vysoko položeném nebo uzamčeném místě, mimo dosah dětí.
6 Nepřetěžujte elektrický nástroj
– V uvedeném rozsahu výkonu budete pracovat lépe a bezpečněji.
7 Používejte správný elektrický nástroj
– Nepoužívejte pro těžké práce elektrické nástroje se slabým výkonem.
– Nepoužívejte elektrický nástroj k účelům, pro které není určen. Nepoužívejte například ruční okružní pilu k řezání stromových větví nebo polen.
8 Noste vhodný oděv
– Nenoste volný oděv nebo šperky, mohly by být zachyceny pohyblivými díly.
– Při práci venku se doporučuje obuv odolná proti skluzu.
– V případě dlouhých vlasů noste vlasovou síťku.
9 Používejte ochranné pomůcky
– Používejte ochranné brýle.
– Při prašných pracích používejte dýchací masku.
10 Připojte zařízení na odsávání prachu, pokud obrábíte dřevo, materiály na bázi dřeva nebo umělé hmoty.
– Jsou-li k dispozici přípojky pro odsávání prachu a záchytné zařízení, přesvědčete se, že jsou tato zařízení připojena a správně používána.
– Provoz v uzavřených prostorech při obrábění dřeva, materiálů na bázi dřeva a umělé hmoty je přípustný pouze s vhodným odsávacím zařízením.
11 Nepoužívejte kabel k účelům, pro které není určen
– Nepoužívejte kabel k vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
12 Zajistěte obrobek
- Použijte k přidržení obrobku upínací zařízení nebo svěrák. Je jimi držen bezpečněji než vaší rukou a umožňuje obsluhu stroje oběma rukama.
- Budete-li opracovávat delší předměty, bude nutná podpěra (stůl, podstavce atd.), aby se zabránilo překlopení stroje.
– Opracovávaný předmět vždy pevně přitiskněte proti pracovní desce a zarážce, abyste zabránili viklání, případně převrácení opracovávaného předmětu.
13 Vyhněte se neobvyklému držení těla
– Zaujměte bezpečný postoj a neustále udržuje rovnováhu.
– Vyhněte se nesprávným polohám rukou, kdy by se kvůli náhlému vyklouznutí mohla jedna ruka nebo obě ruce dotknout frézy.
14 Pečujte svědomitě o své nástroje
– Udržujte řezné nástroje ostré a čisté, abyste mohli pracovat lépe a bezpečněji.
– Dodržujte pokyny k mazání a výměně nástrojů.
– Kontrolujte pravidelně připojovací vedení elektrického nástroje a nechte je při poškození vyměnit uznávaným odborníkem.
– Kontrolujte pravidelně prodlužovací vedení a v případě poškození je vyměňte.
– Udržujte rukojeti suché, čisté a zbavené oleje a tuku.
15 Vytáhněte vidlici z elektrické zásuvky
– S frézou v provozu nikdy neodstraňujte třísky, hobliny nebo vzpříčené kousky dřeva.
– Pokud elektrický nástroj nepoužíváte, před údržbou a při výměně nástrojů, např. pilového listu, vrtáků, fréz.
– Když se fréza při řezání zablokuje příliš velkým odporem proti posuvu, přístroj vypněte a odpojte od sítě.
– Odstraňte obrobek a ujistěte se, že fréza volně běží. Přístroj zapněte a znovu provedťe řezací proces s nižším odporem proti posuvu.
16 Nenechávejte nástrojové klíče vsazené
– Zkontrolujte před zapnutím, že jsou klíče a na- stavovací nástroje odstraněné.
17 Vyhněte se neúmyslnému spuštění
– Ujistěte se, že je spínač při zasunutí vidlice do elektrické zásuvky vypnutý.
18 Venku používejte prodlužovací kabel
- Venku používejte pouze k tomu schválené a odpovídajícím způsobem označené prodlužovací kabely.
– Naviják prodlužovacích kabelů používejte pouze s odvinutým kabelem.
19 Bud'te vždy pozorní
- Dávejte pozor na to, co děláte. Pracujte s rozumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.
20 Zkontrolujte elektrický nástroj, zda není případně poškozený
– Před dalším používáním elektrického nástroje se musí ochranná zařízení nebo lehce poškozené díly pečlivě prohlédnout, zda fungují bezvadně a v souladu s určením.
– Zkontrolujte, zda pohyblivé díly bezvadně fungují a nejsou vzpříčené, a zda nejsou díly poškozené. Veškeré díly musí být správně na-montované a splňovat všechny podmínky pro zaručení bezvadného provozu elektrického nástroje.
- Poškozená ochranná zařízení a díly musí v souladu s určením opravit nebo vyměnit uznávaná odborná dílna, není-li v návodu k obsluze uvedeno jinak.
– Poškozené spínače musí být nahrazeny v dílně zákaznického servisu.
- Nepoužívejte žádné vadné nebo poškozené přívodní kabely.
– Nepoužívejte elektrické nástroje, u nichž nelze zapnout a vypnout spínač.
21 POZOR!
– Použití jiných pracovních nástrojů nebo jiného příslušenství pro vás může znamenat nebezpečí poranění.
22 Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři
– Toto elektrické nářadí odpovídá příslušným bezpečnostním předpisům. Opravy smí provádět pouze kvalifikovaný elektrikář s používáním originálních náhradních dílů; jinak může dojít k úrazům uživatele.
Obsluha se vždy musí nacházet před strojem, aby se zabránilo ohrožení.
Varování! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.
DODATEČNÉ BEZPEČNOSTNÍ POKYNY
- Před použitím frézovací jednotky zkontrolujte její nezávadný stav.
- Používejte vkládací kroužky stolu vhodné podle velikosti frézovací jednotky.
- Noste vždy vhodné osobní ochranné pomůcky. To zahrnuje:
- Chrániče sluchu pro snížení rizika vzniku nedoslýchavosti.
- Ochranu dýchacích cest pro zabránění vdechnutí nebezpečného prachu.
- Možnost zranění o ostré hrany při manipulaci s frézovací jednotkou a hrubými materiály. Ochranné brýle, aby se zabránilo poranění očí odletujícími díly.
- Při obrábění dřeva musí být obsluha informována o podmínkách, které ovlivňují uvolňování prachu, např. druh obráběného materiálu, význam místní separace (zachytávání nebo zdroj) a správné nastavení krytů / vodicích desek / vodicích prvků.
- Varování! Nepoužívejte nedoporučené frézovací nástroje, protože to při ztrátě kontroly může vést ke zraněním. Používejte pouze frézovací nástroje navržené pro ruční posuv a označené MAN (ruční posuv) podle normy EN 847-1.
- Nebezpečná situace způsobená nekontrolovaným odklopením obrobku. Dlouhé obrobky dostatečně podepřete, aby se udržely ve své poloze.
- Možný zpětný ráz, náhlá reakce v důsledku vedení malých obrobků mimo kontrolu. Používejte přídavná zařízení, jako vodorovná přítlačná zařízení při obrábění úzkých obrobků.
- Neudržované nástroje mohou vyvolat nekontrolovatelné situace. Používejte pouze ostré, udržované a podle údajů výrobce nástrojů seřízené frézovací nástroje.
- Možný kontakt s pohybujícími se díly. Před změnou nebo seřizováním stroj vypněte a vytáhněte síťovou zástrčku.
- Možná chyba v poloze frézovacího nástroje. Frézovací nástroj vložte do stroje správně. Obrobek posouvejte proti směru otáčení vřetena.
- Zvolte otáčky vhodné pro používaný frézovací nástroj a obráběný materiál.
- Během frézování udržujte ruce bezpečně na dorazu. Společně s dorazem používejte pokud možno přítlačná zařízení (přítlačné podložky).
- Chybějící příčné dorazy mohou způsobit zpětný ráz. Při zapouštěcím frézování používejte zadní a/nebo přední příčné dorazy, které jsou připevněny na dorazu frézy.
6. Zbytková rizika
Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických norem. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.
- Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
- Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
- Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní „návod k obsluze“.
- Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač. Používejte nástroj, který je doporučen v návodu k obsluze. Tím dosáhnete toho, že bude váš stroj poskytovat optimální výkon.
- Při provozu stroje nevkládejte ruce do pracovního prostoru.
7. Technické údaje
| Rozměry D x Š x V | 1030 x 360 x 311 mm |
| Velikost stolu D x Š | 610 x 360 mm |
| Výška stolu | 311 mm |
| Rozměry rozšíření stolu D x Š | 210 x 360 mm |
| Nastavení výšky vřetena | 0 - 40 mm |
| Stolové vkládací kroužky | 32 / 47,5 / 55 / 75 mm |
| Otáčky vřetena | 11500 - 24000 min ^-1 |
| frézky max. | 50 mm |
| Hmotnost | 21 kg |
| Motor | 230 - 240 V~ / 50 Hz |
| Příkon | 1500 W |
| Stupeň krytí | IP20 |
| Třída ochrany | I |
Technické změny vyhrazeny!
Hluk a vibrace
△ Varování: Hluk může mít závažný vliv na vaše zdraví. Jestliže hluk stroje překročí 85 dB, použijte, prosím, vhodnou ochranu sluchu.
Charakteristiky hlučnosti
Hodnoty hluku byly zjištěny podle normy EN 61029.
Hladina akustického tlaku L _pA 89 dB
Kolísavost K _wa/pA 3 dB
8. Rozbalení
- Otevřete balení a opatrně vyjměte přístroj.
- Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
- Zkontrolujte, zda je rozsah dodávky úplný.
- Zkontrolujte přístroj a dily příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.
- Uchovejte obal dle možností až do uplynutí záruční doby.
- Seznamte se před použitím s přístrojem podle návodu k obsluze.
- Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
- Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby přístroje.
⚠️ VAROVÁNÍ!
Přístroj a obalový materiál nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!
9. Konstrukce
⚠ Pozor:
Před prováděním veškerého nastavování a údržby vytáhněte síťovou zástrčku.
Připevnění stroje
Před použitím se doporučuje stůl připevnit prostřed- nictvím čtyř otvorů na dílenském stole.
1 Montážní povrch musí být předvrtaný, a sice se zohledněním vzdáleností dvou připevňovacích otvorů v podstavci.
2 Každý upevňovací bod se musí pevně utáhnout pomocí šroubů (nedodávaných).
3 Šrouby musejí být dostatečně dlouhé: Zohledněte tloušťku pracovní plochy, na které je stroj připevněný.
4 Použijte příložky a přišroubujte pracovní plochu maticemi.
5 Pracovní plocha musí být dostatečně velká, aby se zabránilo převrácení jednotky během práce.
Díly pro rozšíření stolu (obr. 2)
• Rozšíření stolu vlevo (1a)
• Rozšíření stolu vpravo (1b)
• Montážní přípravek rozšíření stolu (11)
- 6x šroub s vnitřním šestihranem M5 x 12 (I)
- 8x šroub s vnitřním šestihranem M5 x 20 (m)
• 14x podložka ∅ 5 (n)
- 8x matice M5 (o)
Montáž rozšíření stolu (obr. 3)
Rozšíření stolu (1) zvětšují povrch stolu a umožňují tak obrábění velkých obrobku a provádění zvláštních frézovacích prací.
- Rozšíření stolu (1a+1b) lehce usad'te na obou stranách vždy 4 šrouby s vnitřním šestihranem M5 x 20 (m), 4 podložkami ∅ 5 (n) a 4 šestihrannými matice-mi M5 (o) bočně a vždy 3 šrouby s vnitřním šestih-ranem M5 x 12 (l) a 3 podložkami ∅ 5 (n) čelně na pracovním stole (3).
- Zasuňte montážní přípravek rozšíření stolu (11) do drážky tak, aby doléhal na rozšíření stolu vlevo (1a) nebo rozšíření stolu vpravo (1b) a pracovní stůl (4).
- Utáhněte montážní přípravek rozšíření stolu (11).
• Všechny šroubové spoje pevně utáhněte. - Opakujte postup na druhé straně.
Díly pro doraz frézy (obr. 4)
• 2x dorazová lišta (2a)
• 2x přidržovač (2g)
• 2x přídržná podpěra svislá (2b)
• 2x připevňovací svorka (2i)
• Tlačná lišta (2d)
• Držák tlačné lišty (2e)
• 2x přídržná podpěra vodorovná (2h)
• Pohyblivý doraz (2c)
• Doraz základního tělesa (2f)
• Tlačná lišta přední (9)
- Držák tlačné lišty přední se šrouby (9a)
• Odsávací adaptér (12)
• 2x šroub s vnitřním šestihranem M6 x 16 (g)
• 2x šroub se šestihrannou hlavou M6 x 40 (c)
- 6x vratový šroub M6 x 20 (f)
• 5x vratový šroub M6 x 35 (e)
• 2x šroub s rýhovanou hlavou M6 (a)
• 10x rýhovaná matice M6 (b)
• 2x křídlová matice M6 (i)
• 15x podložka (h)
- 2x matice M6 (j)
Montáž dorazu frézy (obr. 5 - 16)
Krok 1 (obr. 5)
- Připevněte 2 přidržovače (2g) na přidržné podpěry vodorovné (2h) pomocí 2 vratových šroubů M6 x 35 (e), 2 podložek ∅ 6 (h) a dvou rýhovaných matic M6 (b).
Krok 2 (obr. 6):
- Připevněte tlačnou lištu (2d) na držák tlačné lišty (2e) pomocí 2 vratových šroubů M6 x 25 (d), 2 podložek ∅ 6 (h) a 2 křídlových matic M6 (i).
Krok 3 (obr. 7):
- Vsad'te odsávací adaptér (12) do dorazu základního tělesa (2f).
Krok 4 (obr. 8):
- Připevněte přidržné podpěry svislé (2b) na doraz základního tělesa (2f) a na pohyblivý doraz (2c) pomocí vždy jednoho šroubu s vnitřním šestihranem M6 x 16 (g).
Krok 5 (obr. 9):
- Vložte pohyblivý doraz (2c) do určené drážky pohyblivého dorazu základního tělesa (2f) a připevněte jej pomocí jednoho vratového šroubu M6 x 25 (d), podložky ∅ 6 (h) a jedné rýhované matice M6 (b) a jednoho vratového šroubu M6 x 35 (e), podložky ∅ 6 (h) a jedné rýhované matice M6 (b). - Na levé straně vsad'te jeden vratový šroub M6 x 20 (f) s podložkou ∅ 6 (h) a zajistěte rýhovanou maticí M6 (b).
Krok 6 (obr. 10+11)
- Vsadte dva šrouby se šestihrannou hlavou M6 x 40 (c) zdola do dorazu základního tělesa (2f) (obr. 10).
- Připevněte držák tlačné lišty (2e) s tlačnou lištou (2d) pomocí dvou šroubů se šestihrannou hlavou M6 x 40 (c), dvou podložek ∅ 6 (h) a dvou matic M6 (j). (Obr. 11)
- Vsadte pro připevnění dorazových lišť čtyří vratové šrouby M6 x 20 (f), čtyří podložky ∅ 6 (h) a čtyří rýhované matice M6 (b).
Krok 7 (obr. 12)
- Připevněte dvě přídržné podpěry (2h) s přidržovači (2g) na přídržné podpěry svislé (2b) pomocí dvou připevňovacích svorek (2i) a dvou šroubů s rýhovanou hlavou M6 (a) podle znázornění na obr. 12.
Krok 8 (obr. 13+14)
- Vsuňte dvě dorazové lišty (2a) skrz vratové šrouby M6 x 20 (2f) podle znázornění na obr. 13 a 14.
Krok 9 (obr. 15+16)
- K montáži dorazu na pracovním stole (3) zavedte dva označené šrouby do označených drážek (3) a zafixujte.
- Zarovnejte dorazové lišty (2a) v požadované poloze a utáhněte označené rýhované matice.
Montáž tlačné lišty prední (obr. 17+18)
- Držák tlačné lišty přední se šrouby (9a) připevněte pomocí přiložených šroubů (obr. 17).
- Připevněte tlačnou lištu přední (9) na držáku (9a) pomocí dvou vratových šroubů M6 x 20 (f), dvou podložek ∅ 6 (h) a dvou rýhovaných matic M6 (b) (obr. 18).
• K zarovnání lze použít příčný doraz (10).
- Nasadte ochranný kryt (13) na doraz základního tělesa (2f) a zafixujte pomocí dodaného lícovaného kolíku.
UPOZORNĚNÍ: K montáži ochranného krytu se musí demontovat tlačná lišta přední s držákem (9+9a).
Připojení frézy k odsávacímu zařízení
- Předpokládá se připojení k externímu odsávacímu zařízení k odsávání prachu a třísek (není v rozsahu dodávky).
- Nasuňte nasávací hadici odsávacího zařízení na odsávací adaptér (12) vzadu na dorazu frézy (2). Pro hadice s průměrem 100mm najdete kónický adaptér v obalu.
10. Uvedení do provozu
⚠ Pozor!
Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!
Pozor: Frézovací stroj má hřídel, která je svislá k pracovnímu stolu. Osa slouží k upnutí frézovacích nástrojů, kotoučů a tvarových fréz. Fréza se používá k vytváření obrub, jednoduchých nebo dvojitých prohlubní, drážek, přehýbání, profilů a protilehlých profilů na rovných površích atd.
S frézovacím strojem se smějí používat pouze frézky do průměru 50 mm. Jsou-li potřebné větší průměry, doporučujeme práci ve více krocích a opakované při-způsobení pomocí rukojeti (5) nebo nastavení dorazu.
Instalace a výměna upevnění nástroje (obr. 20+21) ⚠ Pozor!
Před výměnou upevnění nástroje (15) vytáhněte sítovou zástrčku stroje.
- Vyberte upevnění nástroje, které přesně odpovídá průměru vaší frézky.
- Odstraňte redukční kus (14) otvoru (obr. 20).
- Zasuňte očkový klíč SW 18 (16) přímo pod pojistnou matici upevnění nástroje (14) a přidržte jej na pevně.
- Pomocí očkového klíče SW24 (17) povolte pojistnou matici upevnění nástroje (14) proti směru hodinových ručiček.
• Vyjměte upevnění nástroje (14). - Nyní vložte příslušné upevnění nástroje a příslušný frézovací nástroj. Frézovací nástroj musí být zasunut minimálně 20 mm.
- Utáhněte pojistnou matici upevnění nástroje (14) pomocí očkového klíče SW24 (17).
- Vratte redukční kus (14) pro otvor do jeho původní polohy.
- Seřid'te doraz podle potřeby pomocí stupnice na stole.
- Připojte odsávací zařízení. Důrazně doporučujeme připojit odsávací zařízení (nebo nějaký odsávací systém), aby se otvor udržoval prostý třísek, aby se chladil motor a aby se usnadnilo přivádění obrobků.
- Připojte znovu stroj k elektrické síti.
Nastavení dorazu
Používání dorazu je povinné. Každá práce se musí posuzovat samostatně. Při každém novém použití se musíte ujistit, že jsou ochranná zařízení správně nainstalovaná a nastavená.
Při každém novém použití se musí každý přítlačný kus na dorazu nově nastavit.
Ujistěte se, že je každý šroub dobře utažený, než začnete s frézováním.
Použití redukčních kusů
Redukční kusy (14) se musejí používat ke zmenšení vzdálenosti mezi stole m a vřetenem na minimum. Před zapnutím stroje musíte systematicky kontrolovat, zda jsou dodané redukční kusy (14) správně nainstalovány.
Zkontrolujte, zda jste vybrali redukční kus (14) vhodný pro daný frézovací nástroj a jeho montážní výšku, aby se snížilo riziko převrácení obrobku při průchodu otvorem.
Redukční kus (14) musí frézku obepínat co nejvíce.
Nastavení otáček, obr. 22 + 28
Nastavení otáček (6) stroje má 6 stupňů.
- Určete optimální otáčky zkušebním řezem do kusu odpadního materiálu.
Pozor: Používání správných otáček prodlužuje životnost frézky. Ovlivňuje i obrobený povrch na obrobku.
Stupeň Otáčky
| 1 cca 11500 min | -1 |
| 2 cca 13000 min | -1 |
| 3 cca 15500 min | -1 |
| 4 cca 18000 min | -1 |
| 5 cca 21000 min | -1 |
| 6 cca 24000 min | -1 |
Upozornění:
Hodnoty v tabulce otáček (obr. 28) jsou pouze orientační. Ty se mohou lišit v závislosti na nástroji a druhu dřeva.
Nastavení dorazu, obr. 23 + 24
- Doraz (1) je třeba nastavit na velikost obrobku a frézovacího nástroje.
- Uvolněte dvě rýhované matice (f+e) na zadní stra-ně dorazu (1).
Dorazy a tlakové přípravky by se měly nastavit tak, aby zajistily bezpečné vedení obrobku na vstupní a výstupní část stroje.
- Posuňte doraz (1) do požadované polohy. Použijte stupnici na stole (3) s určení vzdálenosti mezi dorazem (1) a středem frézky.
- Utáhněte znovu dvě rýhované matice na zadní stra- ně k uchycení dorazu (1) v této poloze.
Nastavení dorazu pro omítání, obr. 23 + 24
- Při omítání dřeva je materiál, který vychází vlevo z frézky, tenčí než materiál na pravé straně.
- Pohyblivý doraz (2c) se musí nastavit k přizpůsobení na tenčí materiál. To slouží k podepření materiálu a zajišťuje přesnější řez. Uvolněte k tomu pravou rýhovanou matici (f), nastavte pohyblivý doraz (2c) dopředu a pevně upněte.
Tlačné lišty (9+2d) jsou konstruované tak, aby držely obrobek na místě a zabraňovaly zpětnému rázu.
- Jed'te frézou do nejnižší polohy
- Vložte obrobek určený k obrábění a přitlačte lehkým tlakem tlačnou lištu (9+2d) A na obrobek.
- Odstraňte obrobek.
- Nastavte frézu na požadovanou výšku (viz: Nastavení pracovní hloubky).
Nastavení šablony příčného řezu, obr. 26
- Šablona příčného řezu (10) klouže vodorovně podél pracovního stolu, používá se k provádění omítacích a zkosených řezů.
- Pro nastavení šablony příčného řezu (10) na požadovaný úhel uvolněte blokovací matici šablony příčného řezu (10a) a otočte tuto do požadovaného úhlu.
Dotáhněte znovu blokovací matici šablony příčného řezu (10a).
- Provedte vždy zkušební řez na kusu odpadního materiálu, abyste se ujistili, že nastavení souhlasí.
Ujistěte se, že jsou všechny klíče a nastavovací nástroje ze stolu frézky odstraněné, že jsou nastavení úplná a že jsou namontované všechny bezpečnostní kryty.
Stiskněte hlavní vypínač (7/“l“) pro spuštění stroje.
Stiskněte hlavní vypínač (7/“0“) pro zastavení stroje.
Pozor: Přístroj se okamžitě rozběhne s nastavenými otáčkami.
Nastavení pracovní hloubky (obr. 27)
K nastavení nebo zmenšení výšky vřetena (slouží k nastavení výšky frézovacích nožů) otáčejte rukojetí (5) pro zmenšení nebo zvětšení výšky podle prání.
Zajistěte nastavení pevným utažením svěracího šroubu (4).
11. Obsluha
- Vsad'te vhodnou frézku do upnutí nástroje a zajistěte ji pevným utažením matice upnutí nástroje.
- Seřidte rychlost, hloubku řezu, zarovnání dorazu a šablonu příčného řezu.
- Ujistěte se, že je doraz podávání správně nastavený tak, aby podpíral neřezaný materiál. Seřid'te výstupní doraz tak, aby podpíral řezaný materiál a aby bylo zajištěno vyrovnávání pro ubíraný materiál.
- Zapněte frézku.
- Ujistěte se, že je obrobek silně tlačen proti dorazu.
- Posunujte obrobek měkce zprava doleva proti směru otáčení nástroje.
- Udržujte rychlost posuvu konstantní. Neposunujte přiliš rychle, to by přiliš brzdilo motor.
- Posunujete-li příliš rychle, mohli byste dosáhnout špatné kvality řezu. To by mohlo poškodit frézovací nůž nebo motor.
- Posunujete-li příliš pomalu, mohla by na obrobku vzniknout spálená místa.
- U velmi tvrdého dřeva a velkých řezů může být potřeba provést více než jeden pracovní krok, aby se dosáhlo požadované hloubky.
- Správná rychlost posuvu závisí na velikosti frézky, typu materiálu obrobku a hloubce řezu. Cvičte nej-prve s kusem odpadního materiálu, abyste nalezli správnou rychlost posuvu a rozměry.
- Stroj je vybaven spínačem proti přetížení na ochranu motoru. V případě přetížení se stroj automaticky zastaví. Po určité době lze spínač přetížení zase resetovat.
12. Elektrické připojení
Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k poškození izolace.
Jeho příčinami mohou být:
- Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
- Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
- Zlomení kvůli přejíždění přes přívodní kabel.
- Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.
- Praskliny v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.
Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sitě.
Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením „H05VV-F“.
Uvedení typového označení na přívodním kabelu je povinné.
U jednofázového motoru na střídavý proud doporučujeme pro stroje s vysokým rozběhovým proudem (od 3000 W) jištění C 16A nebo K 16A!
13. Čištění
Nebezpečí!
Před prováděním veškerých čisticích prací odpojte sí- ťovou zástrčku.
- Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete přístroj čistým hadrem nebo jej ofoukněte stlačeným vzduchem s nízkým tlakem.
- Doporučujeme přístroj vyčistit ihned po každém použití.
- Čistěte přístroj pravidelně vlhkým hadrem a trochou tekutého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; mohly by poškodit plastové díly přístroje. Dbejte na to, aby se dovnitř přístroje nemohla dostat žádná voda. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
14. Skladování
Uložte prístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Nástroj uchovávejte v originálním balení. Nástroj zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti nástroje.
15. Údržba
Uvnitř nástroje se nenacházejí žádné díly, na kterých by bylo potřeba provádět údržbu.
- Před každým uvedením do provozu se ujistěte, že jsou bezpečnostní zařízení v bezvadném stavu a fungují správně.
- Před každým novým uvedením do provozu zkontrolujte pevné usazení všech spojů.
Servisní informace
Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.
Opotřebitelné díly*: Uhlíkové kartáčky, frézka
* není nutně zahrnuto v obsahu dodávky!
Přípojky a opravy
Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte následující údaje:
• Typ proudu napájejícího motor
- Údaje z typového štítku stroje
- Údaje z typového štítku motoru
Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.
16. Likvidace a recyklace
Upozornění k obalu
Balici materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.
Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)
Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!
- Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
- Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
- Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
- Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařizení nesmí likvidovat společně s domovním odpadem.
- Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:
- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)
- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.
- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.
- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obratte na příslušný zákaznický servis.
- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.
- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.
17. Odstraňování poruch
Následující tabulka zobrazuje známky chyb a popisuje, jak lze provést nápravu, pokud váš stroj nepracuje správně. Pokud nemůžete problém takto lokalizovat a odstranit, obraťte se na svou servisní dílnu.
| Porucha Možná příčina Řešení | ||
| Stroj nelze zapnout | Není přítomno síťové napětí | Zkontrolujte zdroj napětí |
| Uhlíkové kartáčky jsou opotřebované | Stroj odvezte do dílny zákaznického servisu | |
| Stroj se během volnoběhu samočinně vypíná | Výpadek sítě | Zkontrolujte síťové pojistky |
| Stroj se kvůli zabudované ochraně proti podpětí sám opět nespustí a musí být znovu zapnutý po obnově napětí. | ||
| Stroj zůstává během obrábění stát | Reakce ochrany proti přetížení kvůli tupým nožům nebo příliš velkému posuvu, resp. tloušt'ce třísek | Před další prací vyměňte nože, resp. vyčkejte na vychladnutí motoru. |
| Během obrábění klesá počet otáček | Příliš velký úběr hoblin Snižte | úběr hoblin |
| Příliš velký posun Snižte rychlost posuvu | ||
| Tupá frézka Vyměňte frézku | ||
| Nečistá kresba frézování | Tupá frézka Vyměňte frézku | |
| Nerovnoměrný posuv Frézujte s konstantním tlakem a sníženým posuvem | ||
| Ucpaný výhoz třísek (bez odsávání) | Příliš velký úběr hoblin Snižte úběr hoblin | |
| Tupá frézka Vyměňte frézku | ||
| Příliš mokré dřevo Obrábějte pouze suché dřevo. | ||
Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.
Pri škodách vzniknutých v dôsledku zmien na stroji sa vylučuje záruka výrobcu.
5. Všeobecné bezpečnostné upozor- nenia
– S ciel'om lepšej a bezpečnej práce udržiavajte rezné nástroje ostré a čisté.
– Rukoväte udržiavajte suché, čisté a bez známok oleja a tuku.
15 Zástrčku vytiahnite zo zásuvky.
– Pri bežiacej fréze nikdy neodstraňujte triesky, piliny ani zaseknuté kusy dreva.
17 Zabráňte neúmyselnému nábehu.
– Uistite sa, že je spínač pri zasunutí zástrčky do zásuvky vypnutý.
18 Pre vonkajšiu oblast používajte predlžovací kábel.
19 Bud'te neustále opatrní
- Frézovaciu jednotku pred použitím skontrolujte na bezchybný stav.
- Ochranu sluchu na zabránenie možnému vzniku nedoslýchavosti.
Hladina akustického tlaku L _pA 89 dB
Neistota K_wa/pA 3 dB
8. Vybalenie
Pred všetkými nastavovacími a údržbovými prácami vytiahnite siet'ovú zástrčku.
Upevnenie stroja
- Pre montáž dorazu na pracovnom stole (3) navlečte obidve označené skrutky do označených drážok pracovného stola (3) a zafixujte.
- Vyrovnajte dorazové lišty (2a) v požadovanej polohe a utiahnite označené ryhované matice.
- S pripojením k externému odsávaciemu zariadeniu na odsávanie prachu a triesok (nie je v rozsahu dodávky) sa počita.
- Nasuňte nasávaciu hadicu odsávacieho zariadenia na odsávací adaptér (12) vzadu na frézovacom doraze (2). Pre hadice s priemerom 100 mm nájdete v balení kužel'ový adaptér.
- Posuvné meradlo priečneho rezu (10) sa vodorovne klíže pozdlž pracovného stola, použiva sa na vykonanie orezávacích a úkosových rezov.
- Vždy urobte skúšobný rez na kuse odpadového materiálu, aby ste zaistili zhodu nastavení.
Pre zastavenie stroja stlačte vypínač (7/„0“).
Nastavenie zaistite tým, že pevne utiahnete upínaciu skrutku (4).
11. Obsluha
* nie je nutne obsiahnuté v rozsahu dodávky!
Prípojky a opravy
| DE | erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel | PL | deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami |
| GB | hereby declares the following conformity under the EU Directive and standards for the following article | HU | az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre |
| CZ | prohlašuje následující shodu podle smernice EU a norem pro výrobek | HR | ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article |
| SK | prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok | SI | izjavlja sledeco skladnost z EU-direktivo in normami za artikel |
Marke / Brand / Marque:
Art.-Bezeichnung:
Article name:
Nom d'article:
Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.
