NÁVOD K OBSLUZE Tiger 3000VS SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Noste ochranná sluchátka!
	Bude-li se při práci prášit, noste ochranu dýchacích cest!
	Noste ochranné brýle!
	Nebezpečí zranění otáčejícím se nástrojem! Držte ruce mimo dosah.
	Zamezte třetím osobám v přístupu do nebezpečné oblasti
	Třída ochrany II
	Výrobek odpovídá platným evropským směrnicím.
Pozor!	Místa, která se týkají bezpečnosti, jsme v tomto návodu k obsluze označili touto značkou.

Obsah:

Strana:

1. Úvod.... 103
2. Popis přístroje.... 103
3. Rozsah dodávky 103
4. Správné použití....103
5. Bezpečnostní pokyny 104
6. Zbytková rizika....106
7. Technické údaje.... 106
8. Před uvedením do provozu.... 106
9. Montáž 107
10. Obsluha.... 108
11. Elektrické zapojení ..... 109
12. Čištění a údržba.... 110
13. Skladování a přeprava.... 110
14. Likvidace a recyklace 110
15. Odstraňování poruch.... 111
16. Speciální příslušenství 111
17. Prohlášení o shodě.... 256

1. Úvod

Výrobce:

Scheppach GmbH

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Poznámka,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.

- Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučení:

Před sestavením a používáním tohoto zařízení si přečtěte celý text provozních pokynů.

Tyto provozní pokyny jsou určeny k tomu, aby usnadnily seznámení s tímto zařízením a mají pomoci využít všech jeho funkčních možností.

Tyto provozní pokyny obsahují důležité poznámky týkající se bezpečného, správného a úsporného použití tohoto stroje a také pokyny, jak zabránit nebezpečím, jak snížit náklady na opravy, jak zkrátit prostoje, jak zvýšit spolehlivost a jak prodloužit životnost.

Mimo zde uvedených bezpečnostních předpisů musíte vždy dodržovat platné předpisy týkající se provozu tohoto stroje ve vaší zemi.

Vložte tyto provozní pokyny do prühledné plastového obalu, abyste je chránili před nečistotami a vlhkostí a uložte je v blízkosti stroje. Tyto pokyny si před zahájením práce musí přečíst každý pracovník obsluhy. S tímto strojem smí pracovat pouze osoby, které byly proškoleny v jeho obsluze a které byly informovány o souvisejících rizicích a nebezpečích. Je stanoven minimální věk obsluhy.

Mimo bezpečnostních poznámek uvedených v těchto pokynech k obsluze a mimo speciálních předpisů platných ve vaší zemi, musí být při obsluze dřevoobráběcích strojů dodržovány základní technické předpisy.

Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

2. Popis prístroje

1. Uložení obrobků
2. Horní upnutí uložení obrobků
3. Šroub s hvězdicí
4. Kožený obtahovací kotouč
5. Těleso stroje
6. Spínač / vypínač
7. Gumové nožky
8. Nádoba na vodu
9. Příložka
10. Hřídel brusky
11. Matice
12. Brousek
13. Univerzální přípravek
14. Šroub s hvězdicí pro kožený obtahovací kotouč
15. Boční upnutí uložení obrobků
16. Držák pro nádobu na vodu
17. Úhlová měrka
18. Regulátor otáček

3. Rozsah dodávky

• Mokrá bruska
• Brousek (12)
  • Uložení obrobků (1)
  • 2x šroub s hvězdicí pro uložení obrobků (3)
• Univerzální přípravek (13)
• Obtahovací pasta
  • Úhlová měrka (17)
  • Návod k obsluze

4. Správné použití

• Bruska je určena výhradně pro broušení oceli pomocí dodaných pracovních nástrojů (bez slinutých karbidů).
• Stroj splňuje požadavky aktuálně platné směrnice EU pro strojní zařízení.
• Tento stroj je určen pro jednosměnný provoz, provozní faktor S1 100%.

• Dodržujte všechny bezpečnostní pokyny a varování nacházející se na zařízení.

• Zajistěte, aby byly všechny bezpečnostní pokyny a výstrahy nacházející se na stroji stále v čitelném stavu.

• Používejte tento stroj pouze v případě, je-li v bezvadném stavu. Věnujte pozornost určenému použití, bezpečnosti, rizikům a dodržujte pokyny pro obsluhu tohoto stroje! Okamžitě opravte (nebo nechejte opravit) závady, které mohou mít vliv na bezpečnost.
• Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du mode d'emploi.
• Vždy musí být dodržovány pokyny týkající se bezpečnosti, pracovních postupů a údržby a také rozměry uvedené v technických údajích.
• Vždy musí být dodržovány platné předpisy týkající se prevence nehod a také všechny ostatní předpisy týkající bezpečnosti.
• Stroj smí být používán, udržován nebo opravován pouze zaškolenými osobami, které jsou s ním seznámeny a které byly informovány o souvisejících rizicích. Neoprávněné úpravy stroje ruší odpovědnost výrobce za škody vyplývající z provedení těchto úprav.
• Stroj může být používán pouze s původním příslušenstvím a originálními pracovními nástroji od výrobce.
• Stroj se smí používat pouze v souladu s jeho určením. Jakékoli jiné použití je považováno za nesprávné použití. Výrobce vylučuje odpovědnost za následné škody, toto riziko nese výhradně uživatel.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, ře-meslnické nebo průmyslové použití.

Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

5. Bezpečnostní pokyny

⚠ VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud opomenete dodržovat následující instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze síťe a na elektrický nástroj poháněný z akumulátoru (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

1. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží-vejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, použí-vejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.

f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a) Při práci s elektrickým nástrojem bud’te po-zorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vli-vem drog, alkoholu nebo léků. Okamžik nepo-zornosti při používání elektrického nástroje může vést k vážným zraněním.

b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.

c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zá-suvky zapnutý, může to vést nehodám.

d) Pred zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.

e) Vyhněte se nestabilnímu držení těla. Zajistěte bezpečný postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.

f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.

h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

1. Používání elektrického nástroje a zacházení s ním

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Tato preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e) O elektrické nástroje a příslušenství pečlivě pečujte. Kontrolujte, zda pohyblivé díly fun-guji bezvadně a nejdou vzpřičené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, příslušenství a nástavec atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

⚠ POZOR! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto stroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Bezpečnostní pokyny pro stolní brusky

a) Nepoužívejte poškozené nástavce. Před každým použitím zkontrolujte nástavce jako brusné kotouče, zda nejsou polámané a nevykazují trhliny. Po kontrole a nasazení nástavce zůstaňte vy a další osoby v blízkosti mimo úroveň rotujícího nástavce a nechte přístroj 1 minutu běžet na maximální otáčky. Poškozené nástavce se většinou v této zkušební době zlomí.

b) Přípustné otáčky používaného nástroje musejí být minimálně tak vysoké jako maximální otáčky uvedené na elektrickém nástroji. Příslušenství, které se otáčí rychleji, než je přípustné, se může zlomit a vylétnout.

c) Nebruste nikdy na bočních plochách brusného kotouče. Broušení na bočních plochách může způsobit prasknutí a rozpadnutí brusného kotouče.

6. Zbytková rizika

Tento stroj byl zkonstruován podle nejnovějších poznatků v oblasti techniky a v souladu s požadavky bezpečnostních předpisů. Bez ohledu na to se mohou během práce vyskytnout určitá zbytková rizika.

- Rotující brusný kotouč může způsobit zranění prstů a rukou.

- Nebezpečí úrazu elektrickým proudem, jsou-li použity nevhodné elektrické vodiče.

- Před provedením nastavení nebo údržby uvolněte spouštěcí tlačítko a vytáhněte síťovou zástrčku.

- Bez ohledu na všechna prijatá bezpečnostní opatření mohou mimoto existovat skrytá zbytková rizika.

- Zbytková rizika mohou být minimalizována pečlivým dodržováním bezpečnostních pokynů a určeným použitím, a také dodržováním všech pokynů pro obsluhu.

- Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač. Používejte nástavec, který je doporučen v tomto návodu k obsluze. Tím dosáhnete toho, že bude váš stroj poskytovat optimální výkon.

- Při provozu stroje nevkládejte ruce do pracovního prostoru.

7. Technické údaje

Rozměry D x Š x V	380 x 290 x 90 mm
Uložení obrobků ø 12 mm
Brousek ∅ 250 x ∅ 12 x 63 mm
Volnoběžnéotáčkybrusný kámen	90-150 min ^-1
Rychlost 1,2 - 2 m/s
Hmotnost 11 kg
Pohon
Motor 230 - 240 V~ / 50 Hz
Příkon P1 180 W
Otáčky motoru	1950 - 3250 min ^-1
Provozní režim S1

Právo na provádění změn technických údajů vyhrazeno!

Hluk & vibrace

⚠ Varování: Hluk může mít závažný vliv na vaše zdraví. Jestliže hluk stroje překročí 85 dB, použijte, prosím, vhodnou ochranu sluchu.

Informace o hlučnosti podle ISO 4871:

Charakteristiky hlučnosti

8. Před uvedením do provozu

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před použitím se s výrobkem seznamte podle návo- du k obsluze.

- Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

- Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby.

⚠ POZOR!

Zařízení a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

Před připojením přístroje do elektrické sítě se ujistěte, že jsou údaje na typovém štítku shodné s údaji o síti.

⚠ Výstraha!

Vždy se ujistěte, že je stroj vypnutý a odpojený od napájení před provedením nastavení na zařízení.

• Před zapnutím přístroje musejí být rádně připevněné všechny kryty a bezpečnostní zařízení.
• Brousek musí mít možnost volně se pohybovat.
• Ujistěte se před stisknutím spínače Zap/Vyp, že jsou brousek a obtahovací kotouč správně namontované a že pohyblivé dily přístroje hladce fungují. Zkontrolujte obojí vizuálně z hlediska závad.
• Poškozený nebo opotřebený brousek vyměňte.

9. Montáž

9.1 Instalace a nastavení

Ujistěte se, že vaše bruska stojí rovně a stabilně na pevném podkladu při dostatečném osvětlení.

Stroj nemá přední nebo zadní stranu. Brousit můžete volitelně po směru nebo proti směru otáčení.

Požadovaný nástroj pro všechny montážní / seřizovací kroky:

- Vidlicový klíč 19mm (není obsažen v rozsahu dodávky)

Brousek není z důvodů balení předmontovaný

⚠ Výstraha!

Připojte přístroj ke zdroji proudu teprve tehdy, když je montáž dokončená. Nedodržení může vést k neúmyslnému spuštění a možným vážným zraněním.

9.2 Zvuková zkouška

Zkontrolujte brousek, zda nevykazuje trhliny, a provedte zvukovou zkoušku z hlediska trhlin.

• Pro zvukovou zkoušku se musí brousek odstranit ze stroje. Brousek stojí vzpřimeně na podlaze. Použijte na tvrdé podlaze kus dřeva jako podložku. Brousek musí být suchý.
• Poklepejte na brusný kotouč lehce nekovovým kla- divem. Kotouč bez trhlin má vysoký, čistě zvonivý zvuk. Kotouč, který vykazuje trhlinu, vytváří tupý zvuk. Je-li brousek bezchybný, lze jej namontovat.

9.3 Montáž brousku (obr. 2+3)

Používejte pouze brousky se stejnými technickými údaji (viz 7. Technické údaje).

• Odstraňte matici (11) vidlicovým klíčem, vnější příložku (9) a lepenkový přepravní obal hřídele brusky (10). Podržte k tomu pevně hvězdicovou rukojeť pro kožený obtahovací kotouč (14). Pozor: Levotočivý závit.
  • Vodní nádrž (8) musí být odstraněná. (viz 9.4)
• Nasad'te brousek na hřídel brusky (10). Vnitřní podložka se musí nacházet za brouskem.
• Namontuite brousek (12) podle vyobrazení na obr. 2.
• Připevněte brousek s přiložkou (9) a maticí (11) vidlicovým klíčem. Podržte k tomu pevně hvězdicovou rukojeť koženého obtahovacího kotouče (14). Pozor: Levotočivý závit.

9.4 Montáž uložení obrobku (1) (obr.4 + 5)

Uložení obrobků (1) lze připevnit jak na horním uchycení pro uložení obrobků (2), tak i na bočním uchycení pro uložení obrobků (15). To záleží na tom, zda chcete pracovat po směru nebo proti směru broušení.

9.4.1 Montáž horní uchycení

• Pro připevnění uložení obrobků (1) na horním uchycení pro uložení obrobků (2) připevněte nejprve oba volné šrouby s hvězdicí (3). Otočte je cca 2-3 otočeními na určeném místě do horního uložení obrobků (2) (otvor se závitem).
• Následně zavedte uložení obrobků do otvorů horních uchycení pro uložení obrobků (2).
• Připevněte je oběma šrouby s hvězdicí (3) v požadované výšce.

9.4.2 Montáž boční uchycení

• Oba šrouby s hvězdicí (3) pro boční uchycení pro uložení obrobků (15) jsou předmontované.
• K namontování uložení obrobků (1) na tomto místě vsadte uložení obrobků do otvorů bočního uchycení pro uložení obrobků (15).
• Uložení obrobků (1) je nyní pro první krok zafixované.

9.5 Montáž nádoby na vodu (obr. 6 + 7)

- Připevněte vodní nádrž (8) do nejspodnější polohy na držáky pro vodní nádrž (16) (za brouskem) na tělesu stroje (5). (Obr. 6)

- Naplňte ji pak až po vybrání vodou. (Obr. 7)

10. Obsluha

⚠ POZOR!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

POZOR!

Před každou údržbou, přestavbou a před montážními pracemi je třeba vytáhnout síťovou zástrčku.

10.1 Směr broušení (obr. 4 + 5)

Záleží hlavně na vašich požadavcích, zda chcete pracovat po směru nebo proti směru broušení.

Chcete-li rychle odstranit velká množství oceli (např. z velmi starých, rezavých nástrojů) nebo chcete-li brou-sit hrubé nástroje jako sekery, doporučuje se pracovat proti směru broušení.

Chcete-li brousit presněji, doporučujeme pracovat se směrem broušení. To platí například pro broušení nástrojů a nožů.

Pamatujte, že se proces broušení zpomalí, pracujete-li ve směru otáčení. Zkontrolujte před každým pracovním chodem, zda je povrch brousku rovný. Spustře k tomu uložení obrobků dolů na kámen a otočte je ručně o 360°. V případě potřeby nerovný materiál osoustružte přístrojem na kamenné břity.

10.2 Nádoba na vodu (obr. 7)

- Naplňte nádobu na vodu až po vybrání vodou. Brousek zcela nasákne vodou V případě potřeby naplňte vodu. Nebruste bez vody. Protože se průměr broušku s počtem procesů broušení zmenšuje, nedotýká se již brousek (12) vody ve vodní nádrži (8).

Brousek již nemůže pojímat vodu. Vodní nádrž (8) se musí případně umístit do horního držáku pro vodní nádrž (16).

- Když je proces broušení dokončený, spustte nádobu na vodu dolů, aby se zabránilo tomu, že se bude brousek nacházet delší čas ve vodě.

- Pravidelně vyprazdňujte nádobu na vodu. Jinak se nahromadí ocelové částečky a prach z broušení v rezervoáru a zhutní se.

- Rada odborníka: Takovým nahromaděním lze zabránit, vložíte-li do vody magnet.

10.3 Úhlová měrka (obr. 8)

Změřte úhel obrobku tak, že srovnáte břit se zářezy. Následně nastavte zjištěný úhel na přístroji tak, že změníte výšku uložení obrobku. Provedte k tomu následující kroky:

- Upněte nejprve nástroj do přístroje a nasadťe přístroj na uložení obrobků

- Přiložte pak úhloměr s požadovaným úhlem na hro-tu nástroje.

- Nastavte nyní výšku uložení obrobků tak, aby přední konec úhloměru přiléhal přímo na brousek. Dbejte na to, aby úhloměr vždy lícoval s hrotem nástroje.

- Upozornění: Hodnoty uvedené na úhloměru jsou pouze směrné hodnoty. Samozřejmě můžete tyto hodnoty změnit podle svých požadavků.

10.4 Broušení (obr. 9) s přípravkem pro dláto

Protože se brousek točí pouze pomalu, lze rozpoznat pohyb v bočním směru. To je normální a nevyvíjí to žádný negativní vliv na výsledek broušení.

Rada odborníka: Nové nástroje ještě ukazují stopy výrobního procesu. Můžete životnost svých nástrojů výrazně prodloužit, když před prvním použitím na obou stranách ostří nabrousíte. Bruste jednoduše zadní stranu v režimu volné ruky na vertikále brousku a přední stranu následovně:

- Po nastavení úhlu vsad'te v přístroji namontovaný nástroj do univerzálního držáku, zapněte motor a zahajte proces broušení.

- Přitlačujte nástroj v blízkosti ostří rovnoměrně na brousek a pohybuite jím příčně přes kamen.

- Dbejte na to, aby vždy nejméně polovina šířky břitu přicházela do styku s brouskem, aby se zabránilo poškození kamene.

- Pro docílení jemnějších výsledků broušení připravte kámen přípravkem na přípravu kamene. Tím zvýšite zrnitost z 250 na cca 1000.

10.5 Orovnání (obr. 10)

Nikdy neostřete proti směru koženého obtahovacího kotouče! Jinak se nástroj zařizne do kůže!

- Naimpregnujte kožený obtahovací kotouč strojním olejem.

- Naneste pak na obtahovací kožený kotouč brusnou pastu.

- Zapněte přístroj a rozprostřete brusnou pastu tak, že budete obrobek přitlačovat krouživými pohyby na kolo.

• Tyto přípravy vystačí na pět až deset nástrojů.
• Následně začněte znovu s novou vrstvou strojního oleje, následovanou brusnou pastou. Tato opatření prodlužují životnost kůže a zvyšují kvalitu vašich nástrojů.
• Rada odborníka: Můžete orovnávat v režimu volné ruky. Přesnějšího výsledku docílíte, když orovnáte nástroj pomocí příslušného přípravku.

10.6 Za-/vypínač (6) (obr. 1)

• K zapnutí stroje stiskněte zelené tlačítko „l“.
• Pro opětné vypnutí přístroje stiskněte červené tlačítko „0“.

10.7 Regulátor otáček (18 / obr. 1)

Regulátorem otáček (18) lze plynule regulovat otáčky brusného kamene a koženého kotouče. Správné otáčky se řídí podle požadovaného výsledku. K broušení se hodí spíše otáčky ve spodním rozsahu. K obtahování na koženém kotouči zase spíše otáčky vyšší.

Při vysokých otáčkách hrozí nebezpečí rozstřiku.

Pro práce s koženým kotoučem při vysokých otáčkách spustte nádobu s vodou.

Rychlost broušení lze plynule přizpůsobit regulátorem otáček (18), aby zůstala stejná i při zmenšujícím se průměru brusného kamene.

Brusný kámen ø mm (palce)	Otáčky brusného kamene min-1
250 (10") 90-100
230 (9") 100-110
200 (8") 110-125
180 (7") 125-150

10.8 Přestavení třecího kola se šroubem s hvězdicí na zadní straně (obr. 13)

- Se šroubem s hvězdicí zadní strana (23) na zadní straně tělesa stroje (viz obrázek 13) můžete nastavit přítlak na třecí kolo. To může být potřebné tehdy, když při ostření nebo orovnávání zůstane kožený obtahovací kotouč nebo brousek stát. Otáčením hvězdicového šroubu ve směru hodinových ručiček se pnutí zvýši. Utáhněte šroub s hvězdicí pouze natolik, abyste cítili lehký odpor. Nepřetahujte.

11. Elektrické zapojení

Namontovaný elektrický motor je již zapojen a připraven k použití.

Zapojení splňuje požadavky příslušných předpisů VDE a DIN.

Připojení k napájecímu zdroji u zákazníků a použité prodlužovací kabely musí splňovat požadavky těchto předpisů nebo požadavky předpisů místního dodava-tele energie.

Poškození elektrických vodičů

Často dochází k poškození izolace elektrických vodičů. Možné příčiny jsou následující:

• Místa kontaktu, prochází-li elektrické vodiče přes okna nebo dveře.
• Zauzlení v důsledku nesprávného upevnění nebo vedení elektrického vodiče.
• Řezy způsobené přejetím přes elektrický vodič.
• Poškození izolace způsobené taháním za napájecí kabel při odpojování zástrčky od síťové zásuvky.
• Praskliny způsobené stárnutím izolace.

Takto poškozené elektrické vodiče nesmí být používány a z důvodu poškození izolace jsou velmi nebezpečné a ohrožují život obsluhy!

Pravidelně kontrolujte elektrické vodiče, zda nejsou poškozeny. Během kontroly se prosím vždy ujistěte, zda jsou elektrické vodiče odpojeny od zdroje napájení. Zapojení elektrických vodičů musí splňovat požadavky platných předpisů a norem VDE a DIN a požadavky předpisů místního dodavatele energie. Používejte pouze elektrické vodiče s označením H05VV-F. Je vyžadováno označení napájecího kabelu se specifikací jeho typu.

Střídavý proud Motor

• Napájecí napětí musí mít parametry 230 - 240 V\~ / 50 Hz.
• Prodlužovací kabely s délkou do 25 m musí mít minimální průřez vodičů 1,5 mm², a kabely s délkou větší než 25 m musí mít minimální průřez vodičů 2,5 mm².
• Připojení k elektrické síti je chráněno pojistkou s proudovou hodnotou maximálně 16 A.

Typ připojení Y

Pokud dojde k poškození vedení pro připojení na síť tohoto přístroje, musí být vedení pro zabránění vzniku nebezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.

Zapojení a opravy elektrického zařízení mohou být prováděny pouze kvalifikovanými elektrikáři.

Máte-li další dotazy, specifikujte prosím následující:

• Výrobce a typ motoru
- Typ napájení motoru
- Údaje z výrobního štítku stroje
- Údaje týkající se elektrického ovládání

Zasíláte-li motor zpět, zašlete vždy celou hnací jednotku s elektrickým ovládáním.

12. Čištění a údržba

⚠ Výstraha! Před nastavovacími, údržbovými nebo servisními pracemi vypněte stroj a vytáhněte síťovou zástrčku!

Čištění

Udržujte všechna bezpečnostní zařízení, větrací štěrbiny a kryt motoru prosté špíny a prachu, nakolik je to možné. Otřete přístroj čistým hadrem nebo jej ofoukněte stlačeným vzduchem s nízkým tlakem.

Doporučujeme přístroj vyčistit ihned po každém použití.

Údržba

Uvnitř nástroje se nenacházejí žádné díly, na kterých by bylo potřeba provádět údržbu.

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: brusivo, uhlíkové kartáče, disk honování, rohové guides, klínový řemen

* není nutně obsaženo v rozsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servis-ním středisku. Naskenujte k tomu QR kód na titulní straně.

13. Skladování a přeprava

Uchovávejte přístroje a příslušenství mimo dosah dětí na tmavém a suchém místě nad bodem mrazu. Ideální skladovací teplota se pohybuje mezi 5 a 30 °C. Elektrický přístroj uchovávejte v originálním obalu. Brousek uchovávejte na chladném, suchém a tmavém místě.

⚠ Pozor! Přístroj musí být během přepravy bezpodmínečně zajištěný proti pádu nebo převrácení.

Stroj smí být zvedán a přepravován pouze za jeho rám.

14. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.
• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:
• Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)
• Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obratte na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

15. Odstraňování poruch

Následující tabulka zobrazuje příznaky vad a popisuje, jak lze vady odstranit, pokud generátor nepracuje správně. Pokud nemůžete problém uvedeným způsobem lokalizovat a odstranit, obraťte se na servisní dílnu.

Problém Možná příčina Řešení
Motor neběží.	Motor, kabel nebo zástrčka jsou vadné, pojistky jsou spálené.	Nechte stroj zkontrolovat odborníkem. Nikdy neopravujte motor sami. Pozor! Zkontrolujte pojistky a případně je nahradťe.
Motor se rozbíhá pomalu a nedosahuje provozních otáček.	Napětí příliš nízké, vinutí poškozená, spálený kondenzátor.	Nechte zkontrolovat napětí dodavatelem elektřiny.Nechte motor zkontrolovat odborníkem. Nechte kondenzátor nahradit odborníkem.
Motor je příliš hlučný.	Poškozená vinutí, vadný motor Nechte motor zkontrolovat odborníkem.
Motor nedosahuje plného výkonu.	Proudové obvody v síti přetížené (lampy, jiné motory atd.)	Nepoužívejte žádné jiné přístroje ani motory na stejném proudovém obvodu.
Motor se lehce přehřivá.	Přetížení motoru, nedostatečné chlazení motoru.	Zabraňte přetěžování motoru během broušení a odstraňujte z motoru prach, aby bylo zaručeno optimální chlazení.

16. Speciální příslušenství

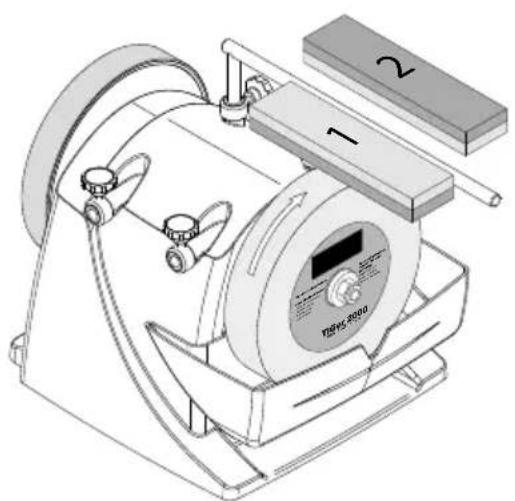

Brusný přípravek, kat. č. 8949 0707 Změňte zrnitost vaší brusky TIGER během několika sekund z hodnoty 250 na hodnotu 1000 a naopak!

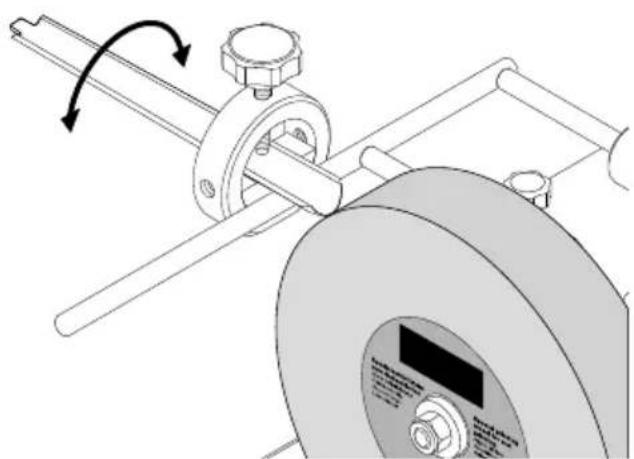

Připravek pro trubky a duté profily (100) 55, kat. č. 8949 0706 Můžete se vybavit nástroji s výjimečnou ostrostí!

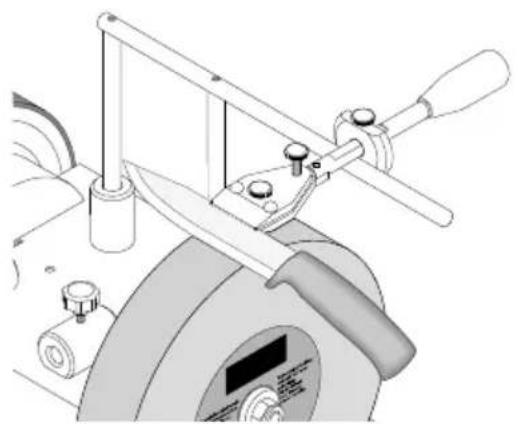

Přípravek pro malé nože 60, kat. č. 8949 0708
Přípravek pro velké nože 120, kat. č. 8949 0709

To je způsob, díky kterému je práce v kuchyni pouhou zábavou!

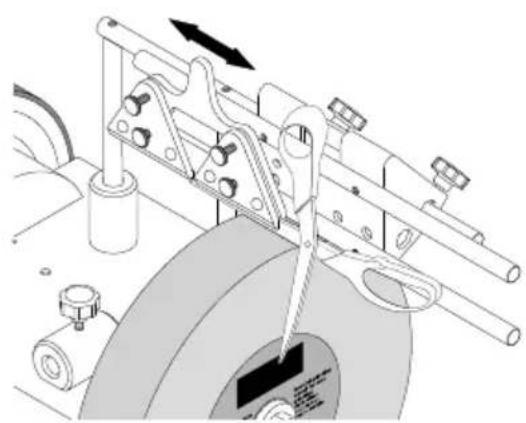

Přípravek pro nůžky (100) 160, kat. č. 8949 0710
Nyní můžete snadno provádět ostření všech druhů nůžek – at už se jedná o nůžky na papír, textil nebo zahradnické nůžky!

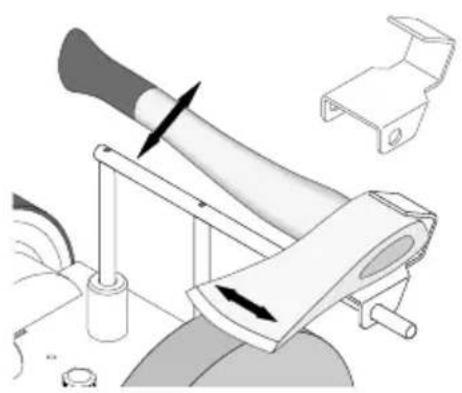

Přípravek pro sekery 40, kat. č. 8949 0712
Sekají palivové dřevo tak rychle, jako nikdy předtím - není nutné použití velkých strojů.

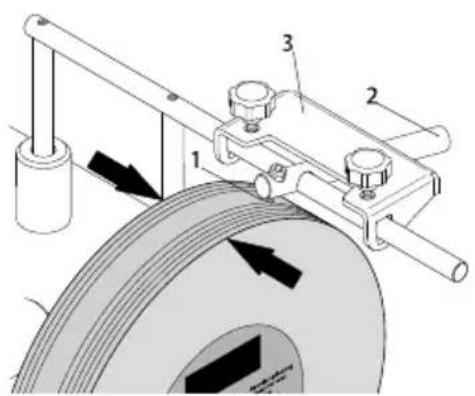

Brusný přípravek, kat. č. 8949 0713
Úprava provedená během několika sekund a můžete také provádět leštění neleštěných kovů!

Náhradní kotouče, kat. č. 8949 0714
Pro případ potřeby.

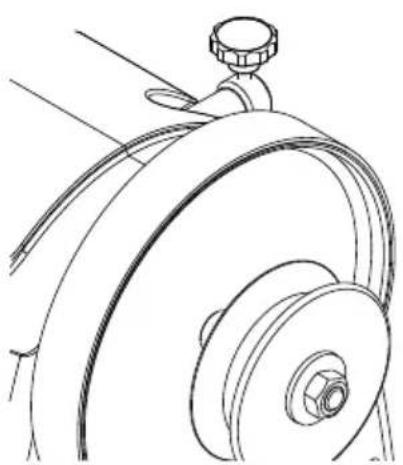

Kožený honovací kotouč, profilový, kat. č. 8949 0705 Pro vnitřní část trubkových nástrojů.

5. Bezpečnostné pokyny

1. Bezpečnost' na pracovisku

2. Elektrická bezpečnost'

Informácia o vzniku hluku podl'a ISO 4871:

Hodnoty hluku

Hladina akustického výkonu L_WA	107 dB
Hladina akustického tlaku L_pA	94 dB
Neistota K_WA/pA	3 dB

Prosím, uistite sa, že vaša brúska stojí rovno a stabilne na pevnom podklade pri dostatočnom osvetlení.

9.5 Montáž nádrže s vodou (obr. 6 + 7)

11. Elektrické zapojenie

Striedavý prúd Motor

Ak zasielate motor spät, zašlite vždy celú hnaciu jednotku s elektrickým ovládaním.

12. Čistenie a údržba

⚠ Varovanie! Pred nastavovacími, údržbovými a servisnými prácami stroj vypnite a vytiahnite siet'ovú zástrčku!

Čistenie

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Prípravok pre malé nože 60, kat. č. 8949 0708

1. Varnost na delovnem mestu

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
