HASZNÁLATI ÚTMUTATÓ Tiger 3000VS SCHEPPACH

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat!
	Viseljen hallásvédőt!
	Viseljen porvédő maszkot.
	Viseljen védőszemüveget!
	A forgó szerszám sérülésveszélyes! Tartsa tőle távol a kezét.
	A harmadik személyeket tartsa távol a veszélyes területtől
	II. védelmi osztály
	A termék megfelel a hatályos európai irányelveknek.
Figyelem!	A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos pontokat ez a szimbólum jelöli.

Tartalomjegyzék:

Oldal:

1. Bevezetés 128
2. A készülék leírása.... 128
3. Szállított elemek 128
4. Rendeltetésszerű használat.... 128
5. Biztonsági utasítások.... 129
6. Maradék kockázatok.... 131
7. Müszaki adatok....131
8. Üzembe helyezés előtt 132
9. Összeszerelés 132
10. Kezelés 133
11. Elektromos csatlakoztatás 135
12. Tisztítás és karbantartás 135
13. Tárolás és szállítás 136
14. Ártalmatlanítás és újrahasznosítás 136
15. Hibabejelentés.... 137

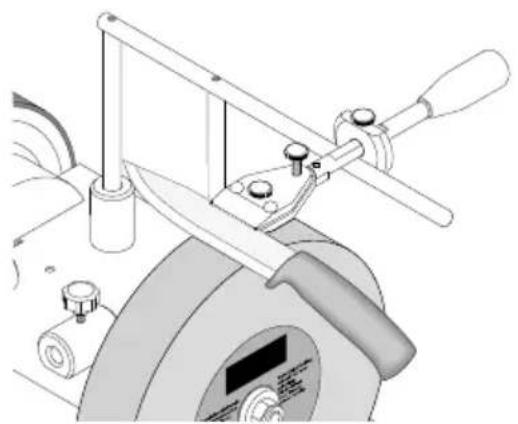

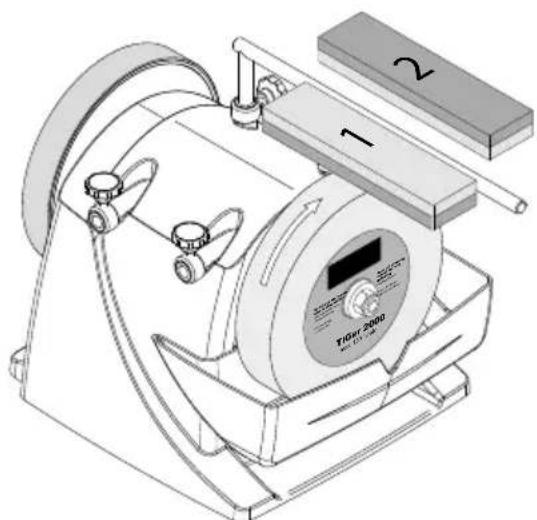

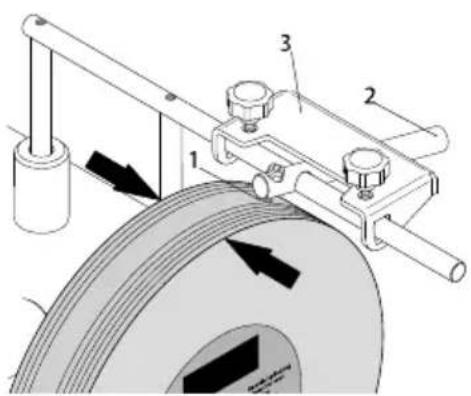

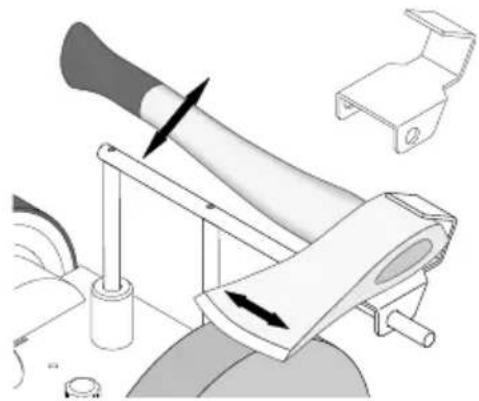

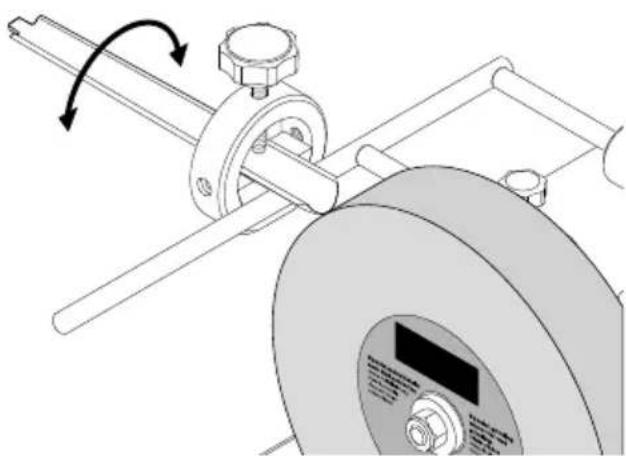

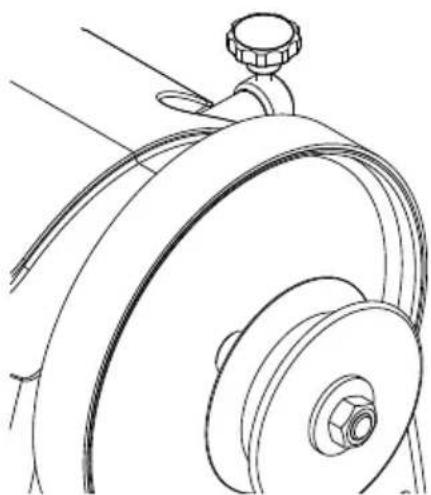

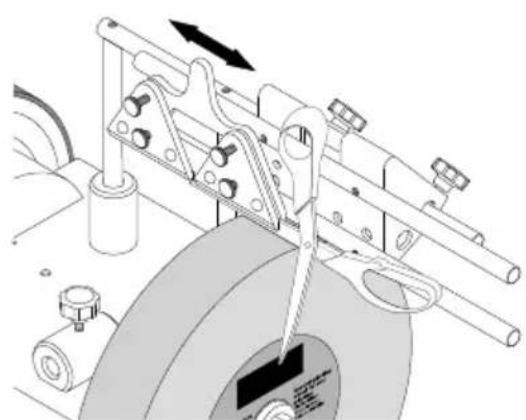

16. Különleges tartozékok 137
17. Megfelelőségi nyilatkozat 256

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új nedves csiszológépe használatához.

Megjegyzés:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

• Szakszerütlen kezelés.
• A kezelési útmutató be nem tartása.
• Illetéktelen javítás.
• Nem eredeti pótalkatrészek beépítése és cseréje.
• Nem rendeltetésszerű használat.
• Elektromos berendezés meghibásodása annak következtében, hogy nem veszi figyelembe az elektromos előírásokat a VDE 0100, DIN 57113 / VDE0113 rendelkezéseket.

Javasoljuk, hogy:

A telepítés és üzembe helyezés előtt borítótól borítóig olvassa el a kezelési útmutatót.

Kezelési útmutatónkból megismerheti gépét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.

A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a gép üzemeltetésével kapcsolatosan érvényes előírásokat is.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a gép közelében. Munkába állás előtt minden kezelő olvassa el és gondosan tartsa be előírásait. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a gép használatára és megismertettek a vele kapcsolatos veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági rendelkezésein és országában a gép üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be a fafeldolgozó gépek üzemeltetésére vonatkozó általánosan elismert müszaki szabályokat is.

Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.

2. A készülék leírása

1. Munkadarab-támasztó
2. Munkadarab támasztó felső befogója
3. Csillagmarkolatos csavar
4. Bör fenökö
5. Gépház
6. Be-/kikapcsoló
7. Gumilábak
8. Víztartály
9. Hézagoló alátét
10. Köszörütengely
11. Anya
12. Köszörükő
13. Univerzális szerkezet
14. Bör fenökö csillagmarkolatos csavarja
15. Munkadarab támasztó oldalsó befogója
16. Víztartály tartója
17. Szögbeállító
18. Fordulatszám-szabályozó

3. Szállított elemek

• Nedves csiszológép
• Köszörűkő (12)
  • Munkadarab-támasztó (1)
• 2 db csillagmarkolatos csavar a munkadarab-támasztóhoz (3)
  • Univerzális szerkezet (13)
• Fenőpaszta
• Szögbeállító (17)
• Kezelési útmutató

4. Rendeltetésszerű használat

• A csiszológép kizárólag acél csiszolására használható az általunk kínált szerszámmal (keményfém csiszolására nem alkalmas).
• A gép megfelel az EK gépekkel kapcsolatos érvényes irányelvének.

• A gép egyműszakos üzemeléshez készült, S1 = 100% bekapcsolási időhányaddal.

• A gépen található összes biztonsági és veszélyre vonatkozó utasítást vegye figyelembe.

• A gépen található összes biztonsági és veszélyre vonatkozó utasítást hiánytalanul tartsa olvasható állapotban.
• A gépet csak müszakilag kifogástalan állapotban, valamint rendeltetésszerüen, biztonság- és veszélytudatosan, a használati útmutató figyelembe vételevel szabad használni! Különösen a biztonságot hátrányosan befolyásoló üzemzavarokat hárit(tas) sa el haladéktalanul!
• A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
• Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatok között megadott méretkorlátokat.
• Tartsa be a vonatkozó baleset-megelőzési előírásokat és az egyéb általánosan elismert biztonságtechnikai szabályokat.
• A gépet csak olyan szakértő személy üzemeltetheti, tarthatja karban vagy javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a berendezésen önkényes változtatást hajt végre, az ebböl eredő károkért a gyártó nem vállal felelősséget.
• A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.
• A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel, a kockázatot egyedül a használó viseli.

Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kézipari vagy ipari haszná- latra tervezték. Semmilyen felelősséget nem vállalunk, ha a készüléket kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használják.

5. Biztonsági utasítások

⚠ FIGYELMEZTETÉS: Olvassa el az összes bizton-sági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellé-keltek.

A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

1. A munkahely biztonsága

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

2. Elektromos biztonság

a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba.

A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnövekedik az áramütés kockázata, ha a teste földelve van.

c) Tartsa esőtöl és nedvességtől távol az elektromos szerszámokat.

Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.

d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.

e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

3. Személyi biztonság

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.

b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.

c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.

e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.

f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől.

A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. Porelszívó használatával csökkentheti a por által okozott veszélyeket.

h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni vélni. A másodperc tört-része alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondat-lanul kezeli.

1. Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. Munkájához az ahhoz meghatározott elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá-mok veszélyesek, ha tapasztalatlan személyek használják őket.

e) Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok bal- esetet a rosszul karbantartott elektromos szerszá- mok okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan épolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny-nyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, be- tétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figye- lembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a ter- vezett alkalmazásoktól eltérő használata veszé- lyes helyzetekhez vezethet.
h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.

5. Szerviz

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

Figyelmeztetés!

Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktiv és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

Asztali csiszológépekre vonatkozó biztonsági utasítások

a) Ne használjon sérült használati szerszámokat. Minden használat előtt ellenőrizze a cserélhető szerszámokat, például a köszörűkorongot, hogy nem észlelhető-e rajta leválás vagy repedés. Ha ellenőrizte és behelyezte a cserélhető szerszámot, akkor Ön és a többiek is tartózkodjanak a forgó cserélhető szerszám síkján kívül, és járassa a készüléket 1 percig a legnagyobb fordulatszámon. A sérült használati szerszámok többnyire eltörnek ebben a tesztidőszakban.

b) A cserélhető szerszámmegengedett fordulatszáma legalább akkora kell legyen, mint az elektromos szerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozék széttörhet és szétszóródhat.
c) Soha ne végezzen csiszolást a köszörűkorong oldalain. Ha a köszörűkorong oldalán végez csiszolást, a köszörűkorong elrepedhet és szétrobbanhat.

6. Maradék kockázatok

A gép a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek maradék kockázatok.

- A forgó csiszolókorong veszélyes lehet a kezekre és ujjakra.

- Nem előírásszerű elektromos csatlakozóvezeték használatakor áramütés veszélye jelentkezhet.

- Mielött a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a Start gombot és húzza ki a hálózati csatlakozót.

- A nem nyilvánvaló maradék kockázatok minden elő-vigyázatosság ellenére sem szüntethetők meg.

- A maradék kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.

- Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a bekapcsoló gombot. Csak olyan cserélhető szerszámot használjon, amilyet a kezelési útmutató javasol. Így biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.

- A kezét tartsa távol a munkaterülettől, ha a gép üzemel.

7. Müszaki adatok

Méretek, HxSzxM	380 x 290 x 90 mm
Munkadarab-támasztó	ø 12 mm
Csiszolókö	∅ 250 x ∅ 12 x 63 mm
Csiszolókö üresjáratifordulatszáma	90-150 1/perc
Vágási sebesség	1,2 - 2 m/s
Tömeg	11 kg

Meghajtás

Motor 230 - 240 V~ / 50 Hz
P1 felvett teljesítmény 180 W
Motor fordulatszáma	1950 - 3250 1/perc
Üzemmód S1

A müszaki változtatások jogát!

Zaj & vibráció

⚠ Figyelmeztetés: A zaj súlyos következményekkel járhat az egészség tekintetében. Ha a gép zaja meghaladja a 85 dB értéket, akkor kérjük, viseljen megfelelő hallásvédőt.

Az ISO 4871 szerinti zajképződéssel kapcsolatos információk:

Zajértékek

Hangteljesítményszint L_WA	107 dB
Hangnyomásszint L_pA	94 dB
K_WAVpA bizonytalanság 3 dB

8. Üzembe helyezés előtt

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
• A használatba vétel előtt ismerje meg a terméket a kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

⚠ FIGYELEM!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

Mielőtt csatlakoztatja a készüléket a villamos hálózatra, bizonyosodjon meg arról, hogy a típustáblán szereplő adatok egyeznek a hálózati adatokkal.

⚠️ Figyelmeztetés!

Mielőtt beállítási munkát végezne, mindig győződjön meg arról, hogy a készülék ki van kapcsolva, és le van csatlakoztatva az áramellátásról.

• A készülék bekapcsolása előtt megfelelően helyezze fel az összes borítást és biztonsági szerkezetet.
  • A köszörűkö mozogjon szabadon.
• A be-/kikapcsoló működtetése előtt bizonyosodjon meg arról, hogy a köszörűkö és a fenőkö helyesen van felszerelve, és a készülék mozgó alkatrészei súrlódásmentesen működnek. Szemrevételezéssel ellenőrizze a fenti két alkatrésznél, hogy nincsenek-e hiányosságok.
• Cserélje ki a sérült vagy elhasználódott köszörükövet.

9. Összeszerelés

9.1 Telepítés és beállítás

Ügyeljen arra, hogy a köszörűgépet szilárd aljzaton, egyenesen és stabilan, valamint elegendő világítás mellett állítsa fel.

A gépnek nincs elülső- és hátoldala. Tetszés szerint a forgásirányban és azzal ellentétesen is végezhető csiszolás.

Az összes összeszerelési / beállítási lépéshez szükséges szerszám:

- 19 mm-es villáskulcs (nincs a szállított elemek között)

A köszörükő csomagolási okokból nincs előszerelve

⚠ Figyelmeztetés!

Csak akkor csatlakoztassa az áramellátásra a készüléket, amikor befejezte az összeszerelést. Ennek figyelmen kívül hagyása véletlen elindulást és esetleg súlyos sérüléseket okozhat.

9.2 Hangpróba

Ellenőrizze, hogy nincsenek-e repedések a köszörűkövön, és hangteszttel vizsgálja meg a repedéseket.

- A hangteszthez el kell távolítani a köszörükövet a gépböl. A köszörükő függőlegesen áll a talajon. Kemény talajon használjon alátétként egy darab fát. A köszörükönek száraznak kell lennie.

- Nem fémes kalapáccsal enyhén üsse meg a köszörűkorongot. A repedés nélküli korong magas, tiszta, harangszerű hangot ad ki. A megrepedt korong tompa hangot ad ki. Ha hibátlan a köszörűkor, sor kerülhet a felszerelésére.

9.3 A köszörükő felszerelése (2+3. ábra)

Csak azonos müszaki adatokkal rendelkező köszörűköveket használjon (lásd: 7. Müszaki adatok).

- Villáskulccsal távolítsa el a (11) anyát, távolítsa el a (9) külső hézagoló alátétet és a (10) köszörűtengely szállítási kartonborítását. Ehhez tartsa erősen a (14) bör fenőkö csillagmarkolatát. Figyelem: balos menet.

• A (8) víztartályt el kell távolítani. (lásd: 9.4)

- Helyezze a köszörükövet a (10) köszörütengelyre. A belső alátétnek a köszörükő mögött kell lennie.

- A 2. ábrán látható módon szerelje fel a (12) köszörükövet.

- A (9) hézagoló alátét és a (11) anya használatával, villáskulcs segítségével rögzítse a köszörükövet. Ehhez tartson ellen a (14) bör fenőkö csillagmarkolatánál. Figyelem: balos menet.

9.4 A munkadarab támasztó (1) felszerelése (4+5. ábra)

A munkadarab támasztó (1) egyaránt rögzíthető a munkadarab támasztó felső (2) és oldalsó (15) befogójánál is. Ez attól függ, hogy csiszolási irányban vagy azzal ellentétesen szeretne dolgozni.

9.4.1 A felső befogó szerelése

• Ahhoz, hogy a munkadarab támasztót (1) a munkadarab támasztó felső befogójára (2) rögzítse, először helyezze fel mindkét csillagmarkolatos csavart (3), melyek külön vannak mellékelve a géphez. Az erre szolgáló helyen kb. 2–3 fordulattal csavarja be a (2) felső munkadarab-támasztóba (menetes furat).
• Ezután vezesse be a munkadarab-támasztót a munkadarab-támasztó (2) felső befogóinak furataiba.
• A két (3) csillagmarkolatos csavarral rögzítse a kívánt magasságban.

9.4.2 Az oldalsó befogó szerelése

• A munkadarab-támasztó (15) oldalsó befogójánál mindkét (3) csillagmarkolatos csavarja elő van sze-relve.
• Ahhoz, hogy ide szerelje fel az (1) munkadarab-támasztót, dugja be a munkadarab-támasztót a munkadarab-támasztó (15) oldalsó befogójának furataiba.

- Most az (1) munkadarab-támasztó rögzítve van az első lépéshez.

9.5 A víztartály felszerelése (6+7. ábra)

- Rögzítse a (8) víztartályt az (5) gépháznál a víztartály (16) tartóinak (a köszörükő mögött) legalsó pozíciójába. (6. ábra)

- Ezután a bemarásig töltse fel vízzel. (7. ábra)

10. Kezelés

⚠ FIGYELEM!

Az üzembe helyezés előtt feltétlenül szerelje össze teljesen a készüléket!

FIGYELEM!

Minden karbantartási, átszerelési és tisztítási művelet előtt húzza ki a hálózati csatlakozót.

10.1 A csiszolás iránya (4+5. ábra)

Alapvetően az Ön követelményeitől függ, hogy csiszolási irányban vagy azzal ellentétesen szeretne dolgozni.

Ha nagy acélmennyiségeket szeretne gyorsan eltávolítani (pl. nagyon régi, rozsdás szerszámoknál), vagy ha durva szerszámokat, például fejszéket szeretne csiszolni, akkor a csiszolási iránnyal ellentétes munkavégzést javasoljuk.

Ha pontosabb csiszolást szeretne elérni, akkor javasoljuk, hogy a csiszolás irányában dolgozzon. Ez például szerszámok és kések csiszolása esetén érvényes.

Kérjük, vegye figyelembe, hogy a csiszolási folyamat lassabb, ha a forgásirányban dolgozik. Minden egyes munkafolyamat előtt ellenőrizze, hogy egyenes-e a köszörűkö felülete. Ehhez eressze le a kőre a munkada-rab-támasztót, és kézzel forgassa 360°-ot. Szükség esetén kövágó készülékkel végezze el az egyenetlen anyag esztergálását.

10.2 Víztartály (7. ábra)

- A bemarásig töltse fel vízzel a víztartályt. A köszörükő teleszívja magát vízzel. Szükség szerint töltse után a vizet. Víz nélkül ne végezzen csiszolást. Mivel a köszörükő átmérője a csiszolási eljárások során csökken, ezért a (12) köszörükő idővel már nem ér bele a (8) víztartály vizébe. A köszörükő nem tud vizet felvenni. A (8) víztartályt adott esetben a víztartály (16) felső tartójába kell helyezni.

• Amikor befejeződött a csiszolási eljárás, eressze le a víztartályt, megakadályozva ezzel, hogy a köszö-rükő hosszabb ideig a vízben legyen.
• Rendszeresen ürítse ki a víztartályt. Ellenkező esetben acélrészecskék és csiszolási por gyűlnek össze a tartályban, és összetömörülnek.
• Profi tipp: Az ilyen felhalmozódások elkerülhetők, ha egy mágnest helyez a vízbe.

10.3 Szögbeállító (8. ábra)

Mérje meg a munkadarab szögét oly módon, hogy ösz- szehasonlítja az élet a rovátkákkal. Ezután a munkada- rab-támasztó magasságának módosításával állítsa be a megállapított szöget a készüléken. Ehhez a követke- ző lépéseket végezze el:

• Először szorítsa be a szerszámot a készülékbe, és helyezze a készüléket a munkadarab-támasztóra
• Ekkor a kívánt szögben tartsa a szögmérőt a szerszám csúcsához.
• Most úgy állítsa be a munkadarab-támasztó ma-gasságát, hogy a szögmérő elülső vége közvetlenül a köszörükőre feküdjön fel. Ügyeljen arra, hogy a szögmérő mindig egy vonalban legyen a szerszám csúcsával.
• Megjegyzés: A szögmérön megadott értékek csak irányadó értékek. Természetesen ezeket az értékeket a saját igényei szerint módosíthatja.

10.4 Csiszolás a vésőkhöz használható szerkezet- tel (9. ábra)

Mivel a köszörükő csak lassan mozog, ezért az oldalirányú mozgás felismerhető. Ez normális, és nincs negatív hatással a csiszolási eredményre.

Profi tipp: Az új szerszámok még a gyártási folyamat nyomati mutatják. Jelentősen növelheti szerszámai élettartamát azzal, ha az első használat előtt az él mindkét oldalát lecsiszolja. Az alábbiak szerint egyszerűen, szabadkezes módban csiszolja le a hátoldalt a köszörűkö függőleges oldalán, illetve csiszolja le az elülső oldalt:

• A szög beállítása után helyezze a készülékbe fogott szerszámot az univerzális tartóba, kapcsolja be a motort, és indítsa el a csiszolási folyamatot.
• A vágóél közelében egyenletesen nyomja a köszörüköre a szerszámot, és mozgassa a köre merőlegesen.
• A kö sérüléseinek elkerülése érdekében ügyeljen arra, hogy mindig az élszélesség legalább fele érintkezzen a köszörűkövel.

- Finomabb csiszolási eredmény elérése érdekében köelőkészítővel készítse elő a követ. Ezáltal 250-ről körülbelül 1000-re növelheti a szemcseméretet.

10.5 Fenés (10. ábra)

Soha ne végezzen a bör fenőkö irányával ellentétes élezést! Ellenkező esetben a szerszám belevág a börbe!

• Gépolajial impregnálja a bör fenőkövet.
- Ezt követően hordjon fel csiszolópasztát a bör fenőköre
- Kapcsolja be a készüléket, és ossza el a csiszoló-pasztát úgy, hogy a munkadarabot körkörös mozdulatokkal nyomia a kerékre.
- Ezek az előkészületek öt-tíz szerszámhoz elegendőek
- Ezután vigyen fel újabb réteg gépolajat, majd újra csiszolópasztát. Ezek az intézkedések növelik a bör élettartamát és a szerszámok minőségét.
- Profi tipp: Szabadkezes módban végezhető a fenés. Pontosabb eredményt érhet el, ha a szerszám fenését valamilyen szerkezet segítségével végzi.

10.6 Be-/kikapcsoló (6) (1. ábra)

• A gép bekapcsolásához nyomja meg a zöld „I” gombot
• A készülék újbóli kikapcsolásához nyomja meg a piros „0” gombot.

10.7 Fordulatszám-szabályozó (18 / 1. ábra)

A fordulatszám-szabályozóval (18) fokozatmentesen szabályozhatja a csiszolókő és a börkorong fordulatszám. A helyes fordulatszám a kívánt eredmény függvényében változik. A csiszoláshoz inkább alacsonyabb fordulatszám alkalmas. A börkoronggal végzett élesítéshez magasabb fordulatszám szükséges.

Fröccsenésveszély magas fordulatszám esetén.

A börkorongon magas fordulatszámmal végzett munkálatokhoz süllyessze le a víztartályt.

Ahhoz, hogy a csiszolókő átmérőjének csökkenése ellenére is megőrizze a csiszolási sebességet, a fordulatszám-szabályozóval (18) fokozatmentesen állíthatja be a sebességet.

Csiszolókő ø, mm (hüvelyk)	Csiszolókő fordulatszáma, 1/perc
250 (10") 90-100
230 (9") 100-110
200 (8") 110-125
180 (7") 125-150

10.8 Dörzskerék állítása a hátoldalon lévő csillag-markolatos csavarral (13. ábra)

- A gépház hátoldalán található (23) hátoldali csillagmarkolatos csavarral (lásd a 13. ábrát) állíthatja be a dörzskerék leszorító nyomását. Erre akkor lehet szükség, ha az élezés vagy fenés során a bör fenőkorong vagy a köszörűkö áll. A csillagmarkolatos csavart az óramutató járásának irányába forgatva növelhető a feszítés. Csak annyira húzza meg a csillagmarkolatos csavart, hogy enyhe ellenállást tapasztaljon. Ne húzza túl.

Fontos:

A géppel végzett munkálatok után a hátoldal (23) csillagmarkolatos csavarját mindig oldja ki az óra-mutató járásával ellentétesen, hogy a motortengely ne nyomódjon tovább a dörzskerékhez.

11. Elektromos csatlakoztatás

A telepített villanymotor üzemkész állapotban van csatlakoztatva.

A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak.

Az üzemeltetői hálózati csatlakozás és az esetleg használt hosszabbító vezeték szintén feleljen meg ezeknek az előírásoknak, illetve a helyi áramszolgáltató előírásainak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékeken gyakran keletkeznek sérülések a szigetelésen.

Lehetséges okok:

• Megnyomott helyek, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
• Megtörött helyek a csatlakozóvezeték szakszerűtlen rögzítése vagy vezetése miatt.
• Elvágott helyek a csatlakozóvezetéken való áthaladás miatt.
• A szigetelés felkúszása, amikor kirántják a konnektorból.
• Repedés a szigetelés elöregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek!

Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.

A villamos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN előírásoknak és a helyi áramszolgáltató követelményeinek. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Váltóáramú motor

• A hálózati feszültség 230 - 240 V\~ / 50 Hz legyen.
- A hosszabbító vezetékek keresztmetszete 25 m hosszúságig legalább 1,5 mm², 25 m hosszúság felett legalább 2,5 mm² legyen.
- A hálózati csatlakozást legfeljebb 16 A-es biztosítékkal kell levédeni.

Y csatlakoztatási mód

Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor a veszélyek elkerülése érdekében a gyártóval, annak ügyfélszolgálatával vagy hasonló képesítéssel rendelkező szakemberrel cseréltesse ki.

Az elektromos berendezés csatlakoztatásait és javításait csak villanyszerelő végezze.

Információ kérése esetén a következő adatokat adja meg:

• A motor gyártója, típusa
• A motor áramneme
• A gép típustáblájának adatai
• A villamos vezérlés adatai

A motor visszaküldésekor mindig a teljes meghajtóegységet küldje vissza, a villamos vezérléssel együtt.

12. Tisztítás és karbantartás

⚠ Figyelem! Minden egyes beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót!

Tisztítás

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Egy tiszta kendővel törölje le vagy alacsony nyomású sűrített levegővel fújja ki a készüléket.

Javasoljuk, hogy a készüléket minden használat után tisztítsa meg.

Karbantartás

A készülék belsejében nincs más olyan alkatrész, amelyet karban kellene tartani.

Szervíz-információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Gyorsan kopó részek*: szénkefe, ékszíj, örlőközeg, élesítő kerék, szögmérő

* nincs okvetlenül a szállítás terjedelmében!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

13. Tárolás és szállítás

A készüléket és a tartozékokat gyermekek számára nem elérhető helyen, sötét és száraz, fagypont feletti hőmérsékletű helyen tárolja. Az ideális tárolási hőmérséklet 5 és 30 °C között van. Eredeti csomagolásában tárolja az elektromos szerszámot. A köszörükövet hűvös, száraz és sötét helyen tárolja.

Figyelem! A készüléket szállítás közben feltétlenül biztosítani kell leesés és felborulás ellen.

A gépet csak a kereténél fogva szabad felemelni és szállítani.

14. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

- A leselejtezett akkumulátorokat és elemeket, me- lyek nincsenek rögzített módon telepítve a készülék- be, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladék- kezelésére vonatkozó törvény szabályozza.

- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.

- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!

- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.

- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)

- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.

- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

15. Hibabejelentés

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működik megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Probléma Lehetséges Megoldás
Nem jár a motor.	A motor, a kábel vagy a du-gós csatlakozó meghibásodott, kiégtek a biztosítékok.	Szakemberrel ellenőriztesse a gépet. Soha ne végezze önállóan a motor javítását. Figyelem! Ellenőrizze és szükség esetén cserélje ki a biztosítékokat.
A motor lassan indul, és nem éri el az üze-mi fordulatszámot.	A feszültség túl alacsony, a tekercselések megsérültek, a kondenzátor leégett.	Szakemberrel ellenőriztesse az energiaellátás feszült-ségét. Szakemberrel ellenőriztesse a motort. Szakem-berrel cseréltesse ki a kondenzátort.
A motor túl zajos.	A tekercselések megsérültek, a motor meghibásodott.	Szakemberrel ellenőriztesse a motort.
A motor nem éri el a teljes teljesítményt.	A hálózat áramkörei túl van-nak terhelve (lámpák, egyéb motorok stb.)	Ne használjon más készülékeket vagy motorokat ugyanazon az áramkörön.
A motor könnyen túlmelegszik.	A motor túl van terhelve, a motor hűtése nem elegendő.	Csiszolás közben kerülje el a motor túlterhelését, és a motor optimális hűtésének biztosítása érdekében távolítsa el a port a motortól.

16. Különleges tartozékok

Köelőkészítő, rendelési sz.: 8949 0707 A TIGER szemcseméretét másodpercek alatt változtathatja 250-ről 1000-re és vissza!

Csövekhez és hornyoló késekhez használható szerkezet (100), 55,

rendelési sz.: 8949 0706

Lássa el eddig elérhetetlen élességgel az ujj alakú szerszámokat!

Kicsi késekhez használható szerkezet, 60, rendelési sz.: 8949 0708

Nagy késekhez használható szerkezet, 120, rendelési sz.: 8949 0709

Élvezetessé válik a munkavégzés a konyhában!

Ollókhoz használható szerkezet (100), 160, rendelési sz.: 8949 0710

Legyen szó papírvágó-, szabó- vagy kerti ollókról, most mindet megélezheti!

Fejszékhez használható szerkezet, 40, rendelési sz.: 8949 0712

Úgy vágja a tűzifát, mint a villámcsapás, és nincs szükség nagy gépekre

Esztergáló szerkezet, rendelési sz.: 8949 0713

Esztergálás és újbóli gömbölyűség másodpercek alatt!

Pótkorong, rendelési sz.: 8949 0714

A legrosszabb eshetőségre.

Bőr fenőkorong, profilozott, 100, rendelési sz.: 8949 0705

Az ujj alakú szerszám belső oldalához.

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
