NAVODILA ZA UPORABO Tiger 3000VS SCHEPPACH

2. Električna sigurnost

a) Utikač električnog alata mora odgovarati utičnici. Utikač nije dopušteno ni na koji način izmijeniti. Ne rabite adapterske utikače zajedno s uzemljenim električnim alatima. Originalni utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
b) Izbjegavajte dodir tijela s uzemljenim površinama kao što su cijevi, radijatori, štednjaci i hladnjaci. Postoji povećan rizik od električnog udara ako je vaše tijelo uzemljeno.

15. Otklanjanje neispravnosti

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Nosite zaščito sluha!
	Pri prašenju nosite zaščito dihal!
	Nosite zaščitna očala!
	Nevarnost poškodbe zaradi vrtečega se orodja! Ne približujte rok.
	Poskrbite, da v nevarnem območju ne bo tretjih oseb.
	Razred zaščite II
	Izdelek ustreza veljavnim evropskim direktivam.
Δ Pozor!	V teh navodilih za uporabo smo mesta, ki zadevajo vašo varnost, označili s tem znakom.

Kazalo:

Stran:

1. Uvod.... 167
2. Opis naprave.... 167
3. Obseg dostave....167
4. Namenska uporaba .... 167
5. Varnostni napotki....168
6. Preostala tveganja.... 170
7. Tehnični podatki....170
8. Pred zagonom 170
9. Montaža 171
10. Uporaba 172
11. Električni priključek.... 173
12. Čiščenje in vzdrževanje.... 174
13. Skladiščenje in transport.... 174
14. Odlaganje med odpadke in reciklaža 174
15. Pomoč pri motnjah.... 175
16. Posebni pribor.... 176
17. Izjava o skladnosti 256

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjavi z njimi,
• nenamenski uporabi
• Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113 / VDE 0113

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.

Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodila.

Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano najnižjo starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

2. Opis naprave

1. Podlaga za obdelovanec
2. Zgornji nosilec podlage za obdelovanec
3. Zvezdasti vijak
4. Usnjen brusilni disk
5. Ohišje stroja
6. Stikalo za vklop/izklop
7. Gumijasti podstavki
8. Posoda za vodo
9. Podložka
10. Brusilno vreteno
11. Matica
12. Brusilni kamen
13. Univerzalna priprava
14. Zvezdasti vijak za usnjen brusilni disk
15. Stranski nosilec podlage za obdelovanec
16. Držalo posode za vodo
17. Kotni merilnik
18. Regulator števila vrtljajev

3. Obseg dostave

• Naprava za mletje z vodo
• Brusilni kamen (12)
• Podlaga za obdelovanec (1)
• 2 x zvezdasti vijak za podlago za obdelovanec (3)
  • Univerzalna priprava (13)
• Brusilna pasta
  • Kotni merilnik (17)
  • Navodila za uporabo

4. Namenska uporaba

• Brusilnik je skupaj s priloženim orodjem zasnovan izključno za brušenje jekla (brez trdih kovin).
• Stroj ustreza veljavni direktivi o strojih ES.
• Stroj je konstruiran za enoizmensko delo, trajanje vklopa S1 100 %.
• Upoštevajte vse varnostne napotke in opozorila o nevarnostih na stroju.

• Vsi varnostni napotki in opozorila o nevarnostih na stroju morajo biti popolni in v čitljivem stanju.

• Stroj lahko uporabljate samo v tehnično brezhibnem stanju in skladno z namenom ter navodili za uporabo, pri tem pa morate biti osveščeni o varnosti in se zavedati nevarnosti! Še posebej tiste motnje, ki lahko vplivajo na varnost, morate (dati) takoj odpraviti!

• Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.
• Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.
• Upoštevati morate zadevne predpise za preprečevanje nezgod in ostala, splošno priznana varnostno-tehnična pravila.
• Stroj smejo uporabljati, vzdrževati ali popravljati samo strokovne osebe, ki se na to spoznajo in so poučene o nevamostih. Lastnoročne spremembe na stroju izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.
• Stroj se lahko uporablja samo z originalnim priborom in originalnimi orodji proizvajalca.
• Stroj se sme uporabljati samo v skladu s predvi- denim namenom. Vsaka vrsta uporabe, ki presega opisano, velja za nenamensko uporabo. Proizvaja- lec ne daje garancije za poškodbe, ki nastanejo kot posledica take uporabe; tveganje pri takih delih nosi izključno uporabnik.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Varnostni napotki

⚠ OPOZORILO! Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju. Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za prihodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

2. Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Električna orodja zaščitite pred dežjem ali vla- go. Vdor vode v električno napravo poveča tvega- nje električnega udara.
d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.
f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

3. Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.

c) Preprečite nenameren zagon. Prepričajte se, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to priveđe do nesreč.

d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.

e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.

f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba odsesavanja prahu lahko zmanjša nevarnosti, ki nastanejo zaradi prahu.

h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

4. Uporaba in ravnanje z električnim orodjem

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.

b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite sne- mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdno- stnim ukrepom preprečite nenamerni zagon elek- tričnega orodja.

d) Nerabljena električna orodja hranite izven dosega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pus-tite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Električna orodja in pribor negujte s skrbnostjo. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g) Električno orodje, pribor, vstavitveno orodje itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

5. Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovlje-no, da električno orodje ostane varno.

⚠ POZOR! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Osebam z medicinskimi vsadki zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb priporočamo, da se pred uporabo stroja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Varnostni napotki za namizne brusilne stroje

a) Ne uporabljajte poškodovanih vstavitvenih orodij. Vstavitvena orodja, kot so brusilni koluti, pred vsako uporabo preglejte, ali so odkrušena in razpokana. Ko vstavitveno orodje pregledate in vstavite, se vi sami in osebe, ki se nahajajo v bližini, ne zadržujte v dosegu vrtečega se vstavitvenega orodja in pustite, da naprava 1 minuto deluje z najvišjim številom vrtljajev. Poškodovana vložna orodja se v tem času ponavadi zlomijo.
b) Dovoljeno število vrtljajev vstavitvenega orodja mora biti najmanj tako visoko, kot je najvišje število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se ne vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti vstran.
c) Nikoli ne brusite s stranskimi površinami brusilnega koluta. Če brusite na stranskih površinah, se lahko brusilni kolut razpoči in razpade.

6. Preostala tveganja

Stroj je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava ostalih tveganj.

• Nevarnost poškodbe prstov in rok zaradi vrtečega se brusilnega koluta.
• Ogroženost zaradi toka, će ne uporabljate ustreznih električnih priključnih vodov.
• Preden izvajate nastavitvena ali vzdrževalna dela, izpustite tipko za zaqon in izvlecite omrežni vtič.
• Poleg tega so lahko kljub vsem zadevnim preventivnim ukrepom prisotna preostala tveganja, ki niso očitna.
• Preostala tveganja lahko minimizirate, če skupaj upoštevate varnostne napotke in namensko uporabo, ter navodila za uporabo v celoti.
• Izogibajte se naključnemu zagonu stroja: Ko vtikač vtaknete v vtičnico, tipka za aktiviranje ne sme biti pritisnjena. Uporabite vstavitveno orodje, ki je priporočeno v teh navodilih za uporabo. S tem dosežete, da vaš stroi doseže optimalno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno območje.

7. Tehnični podatki

Dimenzije D x Š x V	380 x 290 x 90 mm
Podlaga za obdelovanec 12 mm
Brusilni kamen ∅ 250 x ∅ 12 x 63 mm
Število vrtljajev brusilnega kamna v prostem teku	90–150 min ^-1
Hitrost rezanja 1,2–2 m/s
Teža 11 kg

Pogon

Motor 230–240 V~/50 Hz
Vhodna moč P1 180 W
Število vrtljajev motorja 1950–3250 min	-1
Način delovanja S1

Tehnične spremembe so pridržane!

Hrup in tresljaji

⚠ Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB, uporabljajte ustrezno zaščito sluha.

Informacije o hrupnosti, izmerjeni v skladu s standardom ISO 4871:

Karakteristike hrupa

Nivo moči zvoka L_WA	107 dB
Raven hrupa L_pA	94 dB
Negotovost K_WA/pA	3 dB

8. Pred zagonom

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
  • Preverite, ali je obseg dostave celovit.
• Preverite, će so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.

- Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.

- Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.

⚠ OPOZORILO!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

Preden napravo priključite na napajalno omrežje, se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

△ Opozorilo!

Pred nastavljanjem naprave zagotovite, da je stroj izklopljen in da je prekinjena povezav z napajalnim omrežjem.

• Pred vklopom naprave morajo biti pravilno nameščeni vsi pokrovi in varnostne naprave.
• Brusilni kamen se mora nemoteno vrteti.
• Pred aktiviranjem stikala za vklop/izklop se prepričajte, da sta brusilni kamen in brusilni disk pravilno nameščena, premični deli naprave pa delujejo pravilno. Preverite obe komponenti, ali so se morda pojavile pomanjkljivosti.
• Zamenjajte poškodovan ali iztrošen brusilni kamen.

9. Montaža

9.1 Namestitev in nastavitev

Prepričajte se, da brusilnik stoji pokončno in stabilno na trdni podlagi in ob zadostni osvetlitvi.

Prepričajte se, ali je brusilni stroj postavljen na trdni podlagi in je stabilen ter ima zadostno osvetlitev. Brusi-te lahko ali proti ali v smeri vrtenja.

Zahtevano orodje za vsa vgradna/nastavitvena dela:

• 19-mm viličasti ključ (ni del obsega dostave)

Brusilni kamen ni predhodno vgrajen zaradi pakiranja.

⚠️ Opozorilo!

Ko zaključite vgradna dela, napravo priključite na električno napajanje. Neupoštevanje tega napotka lahko privede do nenamernega vklopa in morebitnih težjih poškodb.

9.2 Preizkus zvoka

Preglejte brusilni kamen, ali so se na njem morda pojavile razpoke, in izvedite zvočni preizkus za preverjanje razpok.

• Za izvajanje zvočnega preizkusa za preverjanje razpok morate brusilni kamen odstraniti iz stroja. Brusilni kamen postavite pokončno na tla. Na trdnih tleh za prevleko uporabite kos lesa. Brusilni kamen mora biti suh.
• Brusilni kolut narahlo udarite s plastičnim kladivom. Kolut brez razpok ima visok, čist zvok, podoben zvoncu. Razpokan kolut pa ima zadušen zvok. Če je brusilni kamen brezhiben, ga lahko vgradite.

9.3 Montaža brusilnega kamna (sliki 2 in 3)

Uporabljajte samo brusilne kane z enakimi tehničnimi podatki (preberite razdelek 7. Tehnični podatki).

• Odstranite matico (11) z viličastim ključem in nato še zunanjo podložko (9) ter transportni ovoj brusilnega vretena (10). V ta namen pridržite zvezdasto ročico usnjenega brusilnega diska (14). Pozor: levi navoj.
• Rezervoar za vodo (8) mora biti odstranjen. (glejte 9.4)
• Brusilni kamen vstavite na brusilno vreteno (10). Notranja podložka mora biti za brusilnim kamnom.
• Upoštevajte navodila za vgradnjo brusilnega kamna (12), prikazana na sliki 2.
• Z viličastim ključem pritrdite brusilni kamen s podložko (9) in matico (11). V ta namen pridržite zvezdasto ročico nasproti usnjenega brusilnega diska (14). Pozor: levi navoj.

9.4 Montaža podlage za obdelovanec (1) (sliki 4 in 5)

Podlago za obdelovanec (1) lahko pritrdite tako na zgornji nosilec za podlago za obdelovanec (2) kot na stranski nosilec podlage za obdelovanec (15). Izbira je odvisna od tega, ali želite obdelovati v smeri brušenja oziroma proti njej.

9.4.1 Montaža zgornjega nosilca

• Če boste podlago za obdelovanec (1) pritrdili na zgornji nosilec podlage za obdelovanec (2), najprej pritrdite oba nepritrjena zvezdasta vijaka (3). Za pribl. 2–3 obrate ju obrnite na predpisanem mestu v zgornjo podlago za obdelovanec (2) (izvrtina z navojem).
• Nato podlago za obdelovanec vstavite v izvrtine zgornjega nastavka podlage za obdelovanec (2).
• Pritrdite jo z zvezdastima vijakoma (3) na želeno višino.

9.4.2 Montaža stranskega nosilca

• Zvezdasta vijaka (3) za stranski nastavek podlage za obdelovanec (15) sta vnaprej vgrajena.
• Če želite vgraditi podlago za obdelovanec (1), jo vstavite v izvrtine stranskega nastavka podlage za obdelovanec (15).
• Podlaga za obdelovanec (1) je fiksirana za prvi korak.

9.5 Montaža posode za vodo (sliki 6 in 7)

• Rezervoar za vodo (8) pritrdite na spodnji položaj držala za rezervoar za vodo (16) (za brusilnim kamnom) na ohišju stroja (5). (slika 6)
• Rezervoar nato do izrez napolnite z vodo. (slika 7)

10. Uporaba

⚠ POZOR!

Pred zagonom obvezno v celoti montirajte napravo!

POZOR!

Pred vzdrževalnimi in vgradnimi deli ter preurejanjem izvlecite omrežni vtič.

10.1 Smer brušenja (sliki 4 in 5)

Od vaših zahtev je odvisno, ali boste obdelovali v smeri brušenja oziroma proti njej.

Če želite hitro odstraniti večje količine jekla (npr. pri zelo starem, zarjavelem orodju) ali će želite obrusiti večja orodja, kot so osi, priporočamo, da obdelujete v obratni smeri brušenja.

Če pa želite natančneje brusiti, priporočamo, da delate v smeri brušenja. To denimo velja za brušenje orodij in rezil.

Če obdelujete v smeri vrtenja, se postopek brušenja upočasni. Pred vsakim delom preverite, ali je površina brusilnega kamna ravna. Podlago za obdelovanec spustite na kamen in jo ročno obrnite za 360°. Neraven material po potrebi obrnite s kamnitim rezalnikom.

- Posodo za vodo do izrez napolnite z vodo. Brusilni kamen se prepoji z vodo. Po potrebi dolijte vodo. Nikoli ne brusite brez vode. Ker se premer brusilnega kamna postopoma zmanjšuje s številom brušenj, se brusilni kamen (12) ne dotika več vode v rezervoarju za vodo (8). Brusilni kamen prejema več vode.

Rezervoar za vodo (8) je po potrebi treba umestiti na zgornje držalo rezervoarja za vodo (16).

• Po končanem brušenju spustite posodo za vodo, da preprečite predolgo namakanje brusilnega kamna v vodi.
• Redno praznite posodo za vodo. V nasprotnem primeru se v rezervoarju začnejo nabirati jekleni delci in brusilni prah.
• Nasvet strokovnjaka: V vodo vstavite magnet, da preprečite nastajanje takšnih usedlin.

10.3 Kotni merilnik (slika 8)

Kotnik obdelovanca izmerite tako, da rezilo primerjate z vdolbino. Nato izmerjeni kotnik vnesite v napravo tako, da spremenite višino podlage za obdelovanec. Izvedite naslednje korake:

• Najprej spnite orodje v napravo in jo vstavite podlago za obdelovanec.
• Kotni merilnik pridržite z želenim kotnikom na konico orodja.
• Nato nastavite višino podlage za obdelovanec tako, da se sprednji konec kotnega merilnika neposredno prilega brusilnemu kamnu. Bodite pozorni, da je kotni merilnik vedno poravnan s konico orodja.
• Napotek: Vrednosti na kotnem merilniku so zgolj orientacijske vrednosti. Vsekakor jih lahko prilagodite svojim zahtevam.

10.4 Brušenje (slika 9) s pripravo za dleto

Ker se brusilni kamen vrti počasi, lahko zaznate premikanje v stran. To je povsem običajno in nima negativ-nega vpliva na rezultat brušenja.

Nasvet strokovnjaka: Na novih orodjih so opazne sledi proizvodnega procesa. Življenjsko dobo svojega orodja boste v veliki meri podaljšali, će pred prvo uporabo pobrusite obe strani rezila. Hrbtno stran preprosto pobrusite v ročnem načinu po navpičnici brusilnega kamna, sprednjo stran pa na naslednji način:

• Ko ste nastavili kotnik, vstavite orodje, vgrajeno v napravo, v univerzalno držalo, vklopite motor in začnite brušenje.
• Orodje enakomerno pritisnite na brusilni kamen v bližino roba rezila in ga pomikajte po kamnu.
• Bodite pozorni, da se vedno vsaj polovica širine rezila stika z brusilnim kamnom, da se izognete poškodbam kamna.
• Če želite doseči natančnejše rezultate brušenja, kamen obdelajte s predpripravo za kamne. Tako povečate zrnatost iz 250 na pribl. 1000.

• Usnjen brusilni disk impregnirajte s strojnim oljem.
• Nato na usnjen brusilni disk nanesite brusilno pasto.
• Vklopite napravo in porazdelite brusilno pasto tako, da obdelovanec s krožnimi gibi pritiskate ob disk.
• Te priprave zadoščajo za pet do največ deset orodij.

- Nato nanesite novo plast strojnega olja ter brusilno pasto. S temi ukrepi podaljšate življenjsko dobo usnja in izboljšate kakovost svojih orodij.

- Nasvet strokovnjaka: Za ročno brušenje izberite ročni način. Natančnejši rezultat boste dosegli, će orodje ročno nabrusite s pomočjo ustrezne priprave.

10.6 Stikalo za vklop/izklop (6) (slika 1)

• Pritisnite zeleno tipko »I«, da vklopite stroj.
• Če želite napravo ponovno izklopiti, pritisnite rdečo tipko »0«.

10.7 Regulator števila vrtljajev (18 / slika 1)

Z regulatorjem števila vrtljajev (18) lahko brezstopenjsko nastavljate število vrtljajev brusilnega kamna in usnjenega diska. Ustrezno število vrtljajev je odvisno od želenega rezultata. Za brušenje je bolj primerno število vrtljajev v spodnjem območju. Za poliranje z usnjenim diskom pa višje število vrtljajev.

Nevarnost škropljenja pri visokem številu vrtljajev.

Pri delu na usnjenem disku pri visokem številu vrtljajev spustite posodo za vodo.

Da bi pri vedno manjšem premeru brusilnega kamna ohranili enakomerno hitrost brušenja, lahko hitrost brezstopenjsko nastavljate z regulatorjem števila vrtlja-jev (18).

ø brusilnega kamna v mm (palcih)	Število vrtljajev brusilnega kamna v min ^-1
250 (10") 90-100
230 (9") 100-110
200 (8") 110-125
180 (7") 125-150

10.8 Nastavitev tornega kolesa z zvezdastim vija- kom na zadnji strani (slika 13)

- Pritisk na torno kolo lahko nastavite s hrbtno stranjo zvezdastega vijaka (23) na zadnji strani ohišja stroja (glejte sliko 13). Nastavitev bo morda potrebna, če pri brušenju ali ročnem brušenju usnjeni brusilni kolut ali brusilni kamen obstaneta.

Napetost povišate z vrtenjem zvezdastega vijaka v smeri urinega kazalca. Zvezdasti vijak privijte samo toliko, dokler ne začutite lahkega upora. Pazite, da ga ne privijete prekomerno.

Pomembno:

Po končanih delih na stroju je treba hrbtno stran zvezdastega vijaka (23) vedno sprostiti v smeri urinega kazalca, da motorna gred ne pritiska več na torno kolo.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo.

Priključek ustreza zadevnim določilom VDE in DIN.

Uporabnikov omrežni priključek ter uporabljen podalj- ševalni vod morata ustrezati tem predpisom oz. krajev- nim predpisom EVU.

Poškodovani električni priključni vodi

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Mogoči vzroki:

• Otiščanci, će priključne vode speljete skozi reže vrat ali oken.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni!

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na električnemu omrežju.

Električni priključni vodi morajo ustrezati zadevnim določilom standardov VDE in DIN in lokalnim predpisom EVE. Uporabljajte samo priključne vode z oznako H05VV-F.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Motor na izmenični tok

• Omrežna napetost mora znašati 230–240 V\~/50 Hz.
• Podaljševalni vodi morajo pri dolžini do 25 m imeti minimalni presek 1,5 mm ^2 , nad 25 m dolžine pa minimalni presek 2,5 mm ^2 .
• Omrežni priključek je treba zaščititi z največ 16 A.

Če se omrežni priključni vod tega orodja poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno kvalificirana oseba, da se izognete nevarnostim.

Priključevanje in popravila električne opreme lahko izvajajo samo strokovnjaki za elektriko.

V primeru povpraševanja morate navesti spodnje podatke:

• Proizvajalec motorja, tip motorja
• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki o električnem krmiljenju

Pri vračilu motorja vedno pošljite celotno pogonsko enoto z električnim krmiljenjem.

12. Čiščenje in vzdrževanje

⚠️ Opozorilo! Pred nastavitvami, vzdrževalnimi deli ali servisi stroj izklopite in izvlecite omrežni vtič!

Čiščenje

Poskrbite, da bo na varnostnih napravah, v prezračevalnih režah in ohišju motorja čim manj umazanije in prahu. Napravo pobrišite s čisto krpo ali jo izpihajte s stisnjenim zrakom pod nizkim tlakom.

Priporočamo, da napravo očistite takoj po vsaki uporabi.

Vzdrževanje

V notranjosti naprave ni nobenih drugih delov, ki bi potrebovali vzdrževanje.

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabljivi deli*: Brusilno sredstvo, ščetke s karbonski-mi ščetinami, plošče za loščenje, kotne šablone, klinasti jermen

13. Skladiščenje in transport

Naprave in pripomočke hranite na temnem in suhem prostoru s temperaturo nad lediščem, ki je nedostopno otrokom. Idealna temperatura skladiščenja je med 5 in 30 °C.

Električno orodje shranjujte v originalni embalaži. Brusilni kamen hranite na hladnem, suhem in temnem mestu.

⚠ Pozor! Napravo morate pred transportom nujno zavarovati pred padcem ali prevračanjem.

Stroj lahko dvignete in transportirate samo na okvirju stroja.

14. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.
• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:
• Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)
• Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

- Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

15. Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak in opisana pomoč, će vaš stroj ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Težava Mogoč vzrok Ukrep
Motor ne deluje.	Motor, kabel ali vtič so okvarjeni, varovalke so pregorele.	Stroj naj pregleda strokovnjak. Motorja nikoli ne poskušajte popraviti sami. Pozor! Preverite varovalke in jih po potrebi zamenjajte.
Motor deluje počasi in ne doseže delovnega števila vrtljajev.	Prenizka napetost, poškodovane tuljave, pregorel kondenzator.	Napetost naj preveri distributer električne energije. Motor naj pregleda strokovnjak. Kondenzator naj zamenja strokovnjak.
Motor je prehrupen.	Poškodovane tuljave, okvarjen motor.	Motor naj pregleda strokovnjak.
Motor ne razvije polne moči.	Preobremenitev tokokrogov v omrežju (luči, drugi motorji itd.).	V istem tokokrogu ne uporabljajte drugih naprav ali motorjev.
Motor se hitro pregreje.	Preobremenitev motorja, neustrezno hlajenje motorja.	Izogibajte se preobremenitvam motorja med brušenjem in očistite prah iz motorja, da zagotovite optimalno hlajenje motorja.

16. Posebni pribor

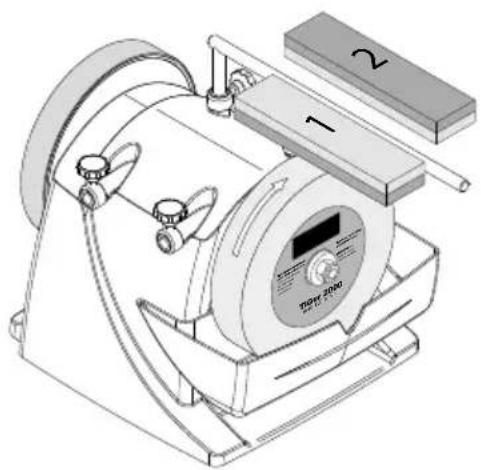

Brusilni kamen, kataloška št. 8949 0707

Povečajte zrnatost stroja TIGER v nekaj sekundah iz 250 na 1000 in nazaj!

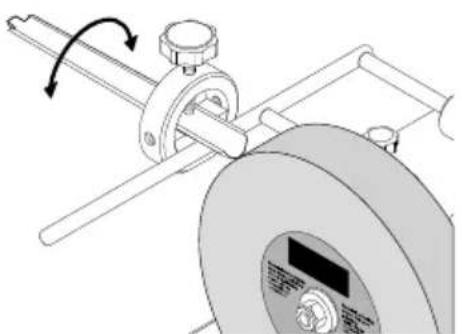

kataloška št. 8949 0706

Podelite prstastemu orodju še nikoli videno ostrino!

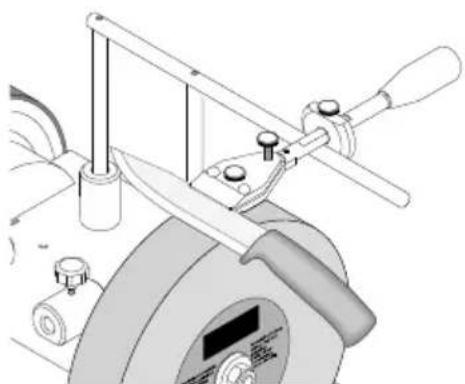

Priprava za majhne nože 60,

kataloška št. 8949 0708

Priprava za velike nože 120,

kataloška št. 8949 0709

Tako delo v kuhinji postane zabava!

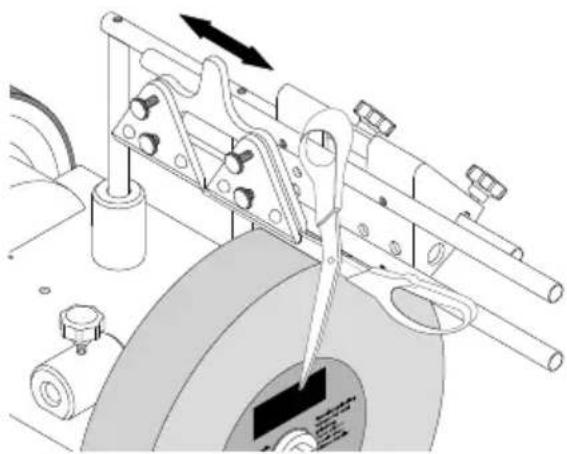

Priprava za škarje (s 100) 160,

kataloška št. 8949 0710

Ni pomembno, ali škarje za papir, škarje za blago ali škarje za živo mejo,

Naprava za osi 40, kataloška št. 8949 0712

Cepite polena kot dobro naoljen stroj in povsem brez velikih strojev

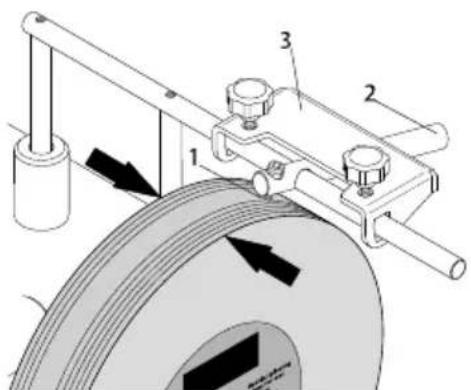

Naprava za umerjanje, kataloška št. 8949 0713

Umerjanje je končano v sekundah!

Dodatno rezilo, kataloška št. 8949 0714

Za vsak primer.

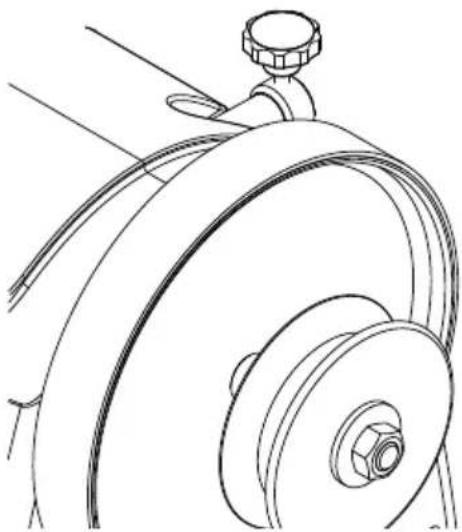

kataloška št. 8949 0705

Za notranjo stran orodja v obliki prstov.

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
